MODE D'EMPLOI Lumix DMWYAGHE PANASONIC

Veuillez tire attentivement les Presents instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

6 Gewindeloch (1/4-20 UNC)

• Pour réduire les risques d'incendie, évitez d'exposer cet apparéil à la pluie ou à l'humidité.
• Pour réduire les risques d'incendie, éloigner l'appareil des liquides — utiliser et ranger uniquement dans un endroit ne risquant pas de receivevoir des gouttes ou d'être aspergé de liquides, et ne pasmettre de liéprit renfermant des liquides sur le dessus de l'appareil.

AVENTISSEMENT :

Conservez toujours les accessoires (capuchon de la prise de connexion) hors de portée des bébés et des jeunes enfants.

ATTENTION:

Ne pas dévisser le couvercle.

Il ne se trouve à l'intérieur aucune piece qui puisse être réparée par l'utilisateur.

Confier toute réparation à un personnel qualifié.

ATTENTION:

Pourmaintenirunebonneventilation,nepasinstallerniplacerl'appareil dans une etagere，unmeuble encastré niaucun endroit confiné.Poureviter tout risque d'incendieduàune surchauffe，verifiezqu'aucunriderouainaucunautrematriaue ne faitobstacleàlaventilation.

ATTENTION:

Pour réduire les risques d'incendie et des interférences nuisibles, utilisez uniquement les accessoires recommendés.

ATTENTION:

Ne laissiez pas l'appareil au contact direct de la peau de façon prolongée lors de l'utilisation.

Des brûlures dues aux basses températures pourraient résultat si les parties de cet apparéil sont en contact direct avec la peau de façon prolongée.

Quand you utilisez l'appareil de façon prolongee, utilisez le trépied.

ATTENTION :

Ne soulevez pas l'appareil ou l'appareil photo lorsqu'il est fixé à un trédied.

Le poids supplémentaire représenté par le trédied peut endommager le raccordement de l'appareil à l'appareil photo et cause des blessures.

Portez toujours l'appareil par le trépied lorsque celui-ci est fixé à un trépied.

Informations concerning la sécurité.

La plaque signalétique est placée sur la face inférieure de l'appareil.

FRANÇAIS

Cet apparéil ne doit être utilisé qu'avac l' apparéil photo numérique Panasonic DMC-GH4. Le raccordement de cet apparéil à un apparéil photo numérique vous permet une sortie 4K de signaux 3G-SDI et HD-SDI compatibles video à partir de la prise SDI ainsi qu'une production video deILAmeure qualite.

Une entrée audio à deux canaux (XLR) avec des indicateurs de niveau audio est prise en charge.

Voussouspuezegalement saisir un code temporel extera autiliser comme signal de reference.

• Lorsque l'appareil est fixé sur un apparéil photo numérique, les signaux sonores électroniques et le son de l'obturator électronique de l' apparéil photo numérique sont désactivés.

Table des matieres

Lire ces informations en premier !............26

Commutation de la sortie video 33

Accessoires 29

34

Nomenclature et fonctions des composants ....30

Spécifications 36

Mise en place sur l'ordinateil photo numérique 32

Manipulation de l'appareil

Cet apparéil n'est résistant ni aux éclaboussures ni à la poussière.
Évitez que du sable, de la poussière ou de l'eau ne se dépose sur ou ne pénétre dans les prises, l'appareil photo numérique ou cet apparéil lors de sa mise en place ou de son retrait.
Cet apparieil n'est pas etanche a I'eau ; il ne peut donc etre utilise sous I'eau.
- Évitez d'exposer l'appareil à de fortes vibrations ou à des chocs violents. Cela pourrait entraîner des problèmes de fonctionnement ou des dommages.

• Lorsque cet apparéil est fixé à l' apparéil photo numérique, n'utilise pas la bandoulière fournie avec ce dernier. Maintenez toujours fermement l' apparéil photo numérique et l' apparéil lorsque vous les transportez.

• Évitez d'exposer l'appareil à des pesticides ou à toute autre substance volatile.

L'exposition à de telles substances peut endommager le boitier ou faire écailler la peinture.

• Évitez de laisser l'objet en contact avec des objets en caoutchouc ou en PVC pendant une longue période.

• En aucune circunstance vous ne devez ranger l'appareil dans les endroits indiqués ci-dessous car cela pourrait cause des problèmes de fonctionnement.

• À la lumière directe du soleil ou sur la plage en été

• Près de radiateurs, climatiseurs ou humidificateursurs
• Dans des endroits ayant des niveaux de température
  Ou il y a des vibrations
  ou d'humidité élevés ou dans des endroits où les
• À l'intérieur d'un vehicule
  Ou il y a du feu

• Veuillez également lore mode d'emploi de votre apparéil photo numérique.

• Panasonic n'aura d'obligation en aucune circonstance pour tout dommage direct ou indirect ou perte decoulant du fonctionnement ou du dysfonctionnement de ce produit.

• La conception et les caractéristiques mentionnées dans ce document peuvent être sujéttes à modification sans préavis et peuvent différer du produit fini.
• Si le ventilateur de l'appareil s'arrête du fait d'un dysfonctionnement ou d'une erreur et que vous continuez à faire fonctionner l'appareil, la sortie video peut ne pas s'effectuer correctement.

Entretien

Essuyez l'appareil avec un linge doux et sec.

• Dans le cas où l'appareil deviendrait sale, nettoyez-le avec un linge humide, puis essuyez-le avec un linge sec.

• N'utilisez pas de solvants tels que benzène, diluant, alcohol, déterments, etc. pour nettoyer l'appareil, cela pourrait abirmer la surface du boîtier et en faire écailler le revêtement.

Si you utilisez un linge traité chimiquement, veuillez en litre d'abord la notice d'emploi.

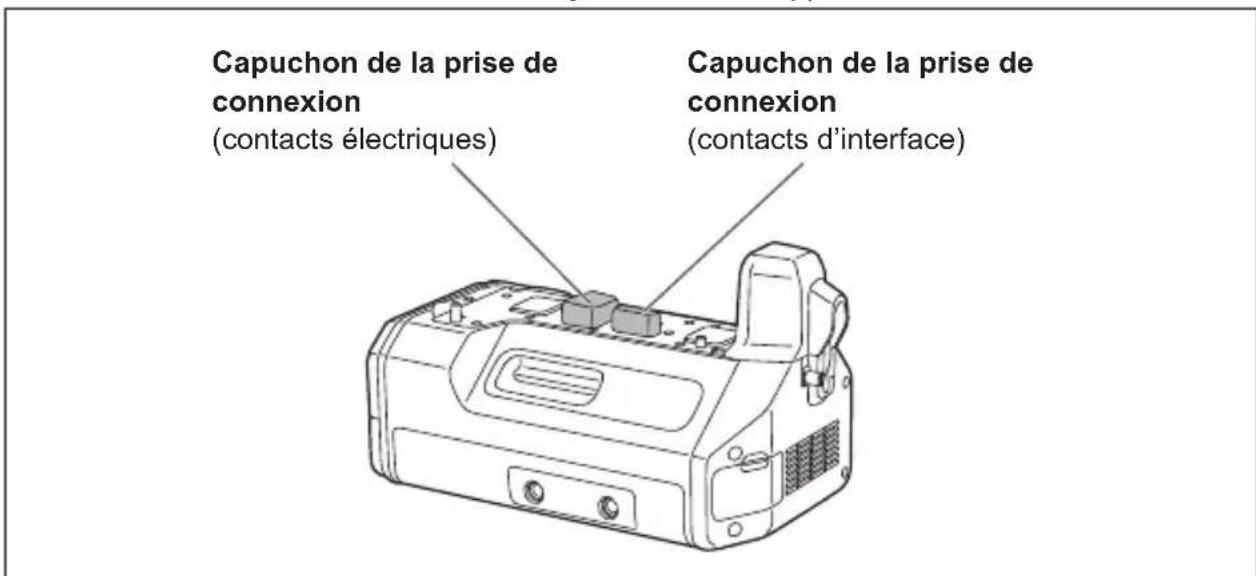

Accessoires

• Une fois l'appareil déballé, veilsz à éliminer les emballages de manière appropriée.
• Les accessoires suivant sont fournis déjà montés sur l'appareil.

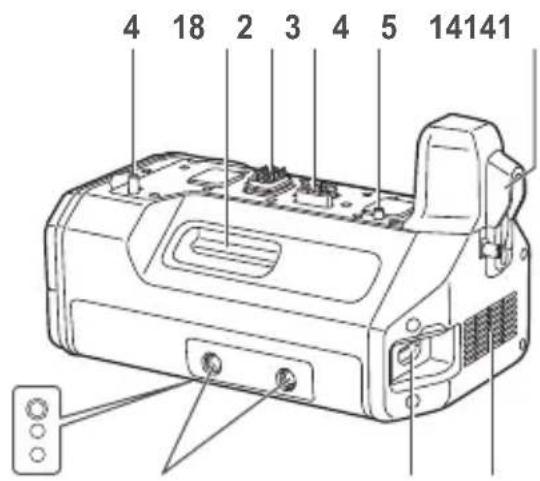

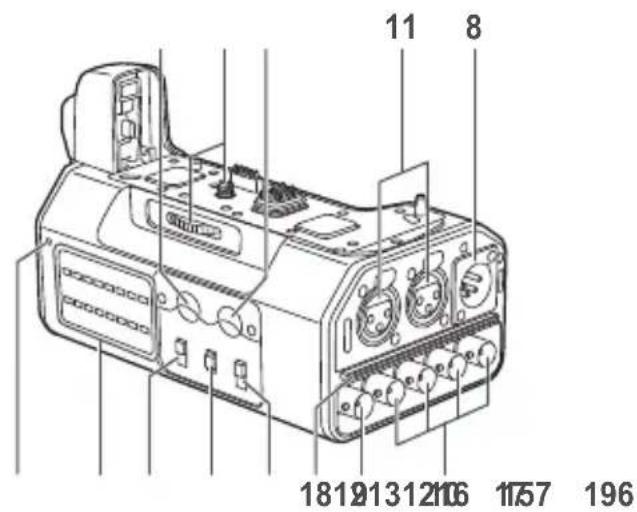

Nomenclature et fonctions des composants

1 Prise de connexion HDMI

Se raccorde au connecteur HDMI de l'appareil photo numérique.

2 Contacts électriques

3 Contacts d'interface

4 Broches de fixation à l'appareil photo

5 Vis de retenue

6 Orifice pour vis (1/4-20 UNC)

Se fixe à des adaptateurs pour objectif PL, etc.

7 Prise HDMI

Prise de sortie HDMI Type A. (VIERA link non pris en charge.)

• Utilisez un cable HDMI (jusqu'à 2 m) à haute vitesse, double blindage, compatible 4K et marqué du logo HDMI pour le raccordement à cette prise.

8 Prise DC IN

Se raccorde à l'alimentation électrique c.c. (batterie: 12 V c.c.).

N° de broche	Signal
1	GND
2, 3	—
4	12 V
CASE	Cadre GND

Remarques sur l'alimentation électrique c.c. (battery)

• Vérifiez que la tension de sortie corresponde à la tension nominale de l'appareil avant branchement.
  Utilisez un courant de sortie nominal supérieur ou égal au courant d'entrée nominal de l'appareil.
• Utilisez un cable blindo de moins de 2 m de long pour raccorder l'appareil à son alimentation electrique c.c. (battery).
• Un courant d'applé est produit lorsque l'appareil photo numérique est mis sous tension. Une alimentation électrique insuffisante lorsque l'appareil est mis sous tension peut provoquer des dysfonctionnements. Nous vous recommendons d'utiliser une alimentation électrique c.c. (batterie) pouvant fournir au moins le double de la consommation électrique de l'appareil.

Vérifiez la position des broches du connecteur de sortie d'alimentation électrique c.c. (batterie) et de la prise DC IN de l'appareil ; veillez à respecter les polarités lors du branchement. Le branchement de la brochure +12 V sur la prise GND peut provoquer un feu ou un dysfonctionnement.

Nomenclature et fonctions des composants (suite)

9 Prise TC IN (BNC)

Les codes temporels sont saisis ici. Saisissez un code temporel de reference avec cette prise pour synchroniser le code temporel de l'appareil photo numérique sur celui d'un apparéil externe.

Utilisez un cable à double blindage équivalent 5C-FB pour le raccordement à cette prise.

Prises réservées à la sortie SDI.

Réglage de résolution Prise	de sortie
C4K, 4K	1 à 4
<1,5G-SDI Square Division>
FHD (1 080/59,94p, 1 080/50p)	1, 2
<3G-SDI>	(meme signal)
FHD (autres que ceux mentionnés ci-dessus), HD	1 à 4
<1,5G-SDI>	(meme signal)

Utilisez un cable à double blindage équivalent 5C-FB pour le raccordement à cette prise.
- Lorsque les videos sortantes ne comprend pas de code temporel (par ex., lorsque [Format enregistrement] est reglé sur [MP4] sur l'appareil photo numérique), aucun code temporel n'est sorti.

Se raccordent à un équipement audio ou des microphones.

N° de broche	Signal
1 GND
2 AUDIC	IN (H)
3 AUDIC	IN (C)

12 Interrupteurs LINE/MIC/+48V

Activez-les en fonction de l'équipment audio raccordé aux prises AUDIO IN CH1 ou AUDIO IN CH2.

LINE:

Lorsqu'un apparéil d'entrée de ligne audio est branché.

(Niveau d'entrée: 0 dBu)

MIC:

Lorsqu'un microphone externe est branché.

(Niveau d'entrée: -50 dBu)

+48V:

Lorsqu'un microphone fantôme (un microphone nécessitant une alimentation électrique de +48 V) est branché.

Une alimentation électrique de +48 V sera fournie aux prises AUDIO IN CH1 et AUDIO IN CH2.

13 Interrupteur STEREO/MONO

Fait basculer le signal audio entrant dans AUDIO IN CH1 et AUDIO IN CH2 entre modes stéreo ou mono.

STEREO :

Audio stereo, deux canaux.

MONO :

Audio monaural.

Le signal audio entrant dans AUDIO IN CH1 entrera également dans AUDIO IN CH2.

14 Molettes REC LEVEL

Réglement séparément les signaux audio entrant dans AUDIO IN CH1 et AUDIO IN CH2.

15 Indicateurs de niveau

Affichent séparément les indicateurs concernant les niveaux d'entrée audio des prises AUDIO IN CH1 et AUDIO IN CH2. Les indicateurs s'allument en rouge lorsque les niveaux audio dépassent 0 dB. Faites jouer les molettes REC LEVEL (14) pour éviter que les niveaux audio ne dépassent 0 dB.

16 Témoin d'alimentation

S'allume lorsque I'appareil photo
numérique raccordé est mis sous tension.

17 Orifices de fixation pour trépied

Compatiblees avec des vis 1/4-20 UNC et 3/8-16 UNC.

Utilisez l'orifice approprié correspondant au diamètre de la vis du trépied.

• Les orifices ont une profondeur de 5,5 ~mm . Lors de la fixation d'un trépied à l'appareil, ne serrez pas excessivement la vis.

18 Arrivée d'air

19 Evacuation d'air

Mise en place sur l'ordinateil photo numérique

Assurez-vous que l'alimentation electrique c.c. n'est pas branchee a la prise DC IN de I'appareil et que I'appareil photo numerique est hors marche.

(Fixer ou retirer l'appareil alors que celui-ci est en marche peut provoquer un dysfonctionnement.)

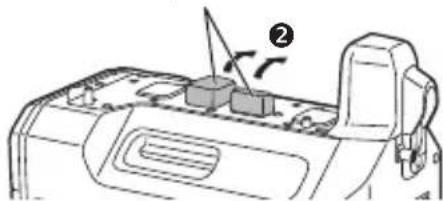

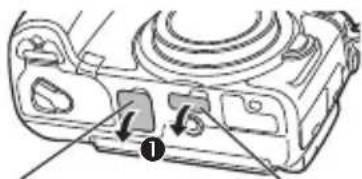

1 Retirez le cache pour le connecteur de la poignee Grip de la batterie ainsi que le cache pour le connecteur de l'unité d'interface A/V de l'appareil photo numérique, puis retirez les capuchons du contact électrique et du contact d'interface sur l'appareil.

• Rangez les couvercles de connecteur et les capuchons de contact en lieu sur pour éviter de les perdre.

• Pour protégger les prises, remettez en place les couvercles et les capuchons après'utilisation de l'appareil.

Cache pour le connecteur de la poignée Grip de la batterie

Cache pour le connecteur de l'unité d'interface A/V

Capuchons de la prise de connexion

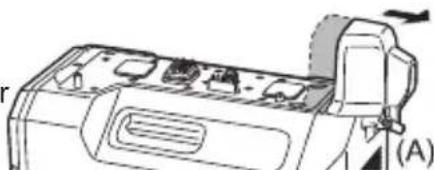

2 Desserrez la vis (A) de la prise HDMI, puis faites glisser celle-ci sur le cotoé.

• N'exercez pas une force excessive pour tordre ou tirer la prise de connexion HDMI. Cela pourrait entraîner des problèmes de fonctionnement ou des dommages.

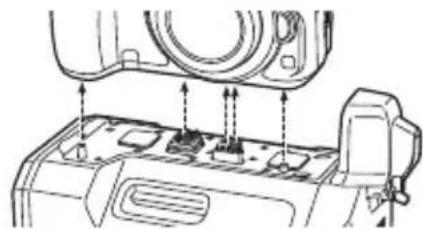

3 Alignez la vis de retenue, les contacts et les broches de fixation à l'appareil photo, puis fixez l'appareil photo numérique.

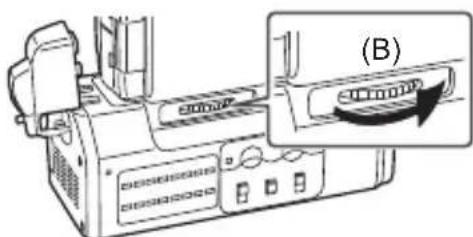

4 Faites tourner la vis de retenue (B) dans le sens indiqué par la flèche et serrez-la fermement.

• Vérifiez que la vis de retenue soit bien serrée fermement avant utilisation.

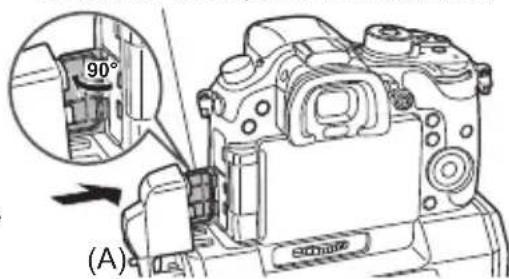

5 Ouvrez le couvercle de la prise de connexion sur l'appareil photo numérique, faites glisser vers l'intérieur (vers l'appareil photo) la prise de connexion HDMI, puis serrez fermement la vis (A) de la prise de connexion HDMI.

• Ouvrez à 90 degrès le couvercle de la prise de connexion sur l'appareil photo numérique et insérez-le dans la prise de connexion HDMI.

Couvercle de la prise de connexion

Retrait de l'appareil photo numérique

Assurez-vous que l'alimentation électrique c.c. est débranchée de la prise DC IN de l'appareil et que l'appareil photo numérique est hors tension, puis effectuez la procédure de montage en sens inverse (débranché la prise de connexion HDMI avant de tourner la vis de retenue (B)). Ne pas suivre cette procédure dans le bon ordre peut provoquer des dommages.

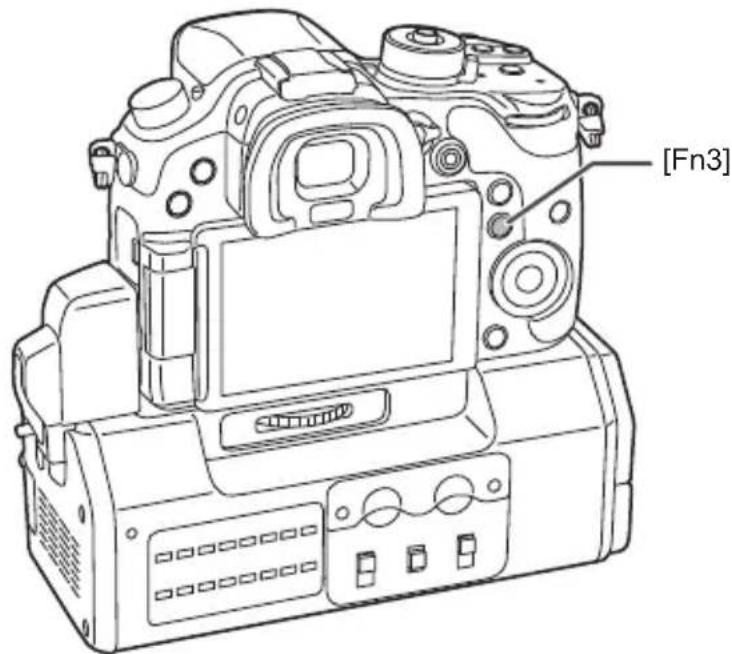

Commutation de la sortie video

Lorsque vous fixez l'appareil sur un apparéil photo numérique et que vous reglez ce dernier sur le mode lecture, les vidés et les menus ne s'affichent pas sur l'écran de l' apparéil photo.

Dans ce cas, appuyez sur le touche [Fn3] pour faire basculer la destination de sortie video sur l'appareil photo numérique et afficher videos et menus sur son écran.

Appuyez de nouveau sur le touche [Fn3] pour faire de cet apparéil la destination de sortie video.

Menus supplémentaires

Lorsque cet apparéil est fixé sur l' apparéil photo numérique, un menu supplémentaire s'affiche sur l'écran de l' apparéil photo.

Assurez-vous de bien dire le mode d'emploi de l'appareil photo numérique en plus du present document.

• Les paramètres de menu sont enregistrés sur l'ordinateil photo numérique lorsque vous le mettez hors tension.

Image animée

Unité d'interface A/V	Paramètres pour l'Unité d'interface A/V
Sélection entrée audio	Sélectionne le signal audio entrant dans l'appareil photo numérique. •[BODY] : Signal audio entrant provenant du microphone interne de l'appareil photo numérique ou du microphone externe qui lui est raccordé. •[XLR] : Signal audio entrant provenant de l'appareil raccordé aux prises AUDIO IN [CH1, CH2] de cet appleil. Lorsque cette option est sélectionnée, le paramètre [Bruit objectif coupé] bascule sur [NON].
Enr. SDI à distance	Détermine s'il faut ou non faire sorting les informations de contrôle pour le début/fin de l'enregistrement en direction de l'appareil externe raccordé aux prises SDI OUT de l'appareil. •[OUI] : Active la fonction. •[NON] : Désactive la fonction.
Luminosité LED	Définit la luminosité des indicateurs de niveau. •[ÉLEVÉ], [BAS]
Type 3G-SDI	Sélectionne le type de signal à utiliser lors de la sortie de signaux 3G-SDI. •[NIVEAU A], [NIVEAU B]
Alarme batterie faible	Sélectionne la tension à partir de laquelle l'advertissement de batterie faible (baisse de tension) pour la batterie c.c. s'affiche. •[11V], [12.5V], [13.5V], [15V] L'indicateur s'allumera en rouge et clignotera avant que la batterie ne soit complètement déchargée. Remplacez la batterie quand elle est déchargée et quand “Unité d'interface A/V : alarme batterie faible” s'affiche.

Menus supplémentaires (suite)

Config.

Aff. version Affiche la version firmware de l'appareil ajoute.

En outre, certains paramètres parmi les éléments de menu suivants sont limités lorsque l'appareil est fixé à un apparéil photo numérique.

Config. Image animée
Connexion TV •Mode HDMI (Lecture): •Lorsque [AUTO] est sélectionné, la résolution de sortie est paramétrée automatiquement en fonction du format enregistré (résolution). •Lorsqu'un réglage autre que [AUTO] est sélectionné, les codes temporels ne se superposent pas sur les sorties SDI. •Lecture 3D: Réglé sur [2D]. •VIERA link: Réglé sur [NON].	Sortie enr. HDMI •Conversion desc. 4K: [AUTO] ne peut pas être sélectionné.

Source d'alimentation :

12 V c.c. (11 V à 17 V), 1,4 A (12 V c.c.)

(en incluant l'appareil photo numérique)

Informations concernant la sécurité.

Température de fonctionnement :

0^ C ÷ 40^ C

Humidité de fonctionnement :

10% à 80% (sans condensation)

Poids :

750g

(hors saillies et prise de connexion HDMI)

Video numérique

Résolution :

Cinema4K :

4096×2160[24p]

4K (QFHD) :

3840× 2160 [29,97p]

3840× 2160 [25p]

3840× 2160[24p]

Profondeur de bits :

8 bits/10 bits

Audio numérique

Fréquence d'échantillonnage :

48 kHz (synchronisation video)

Quantification :

16 bits

Marge :

12 dB

Entree/sortie

TCIN：

Sortie audio : SDI OUT 1

Audio intégré : 2 canaux

Sortie de code temporel : SDI OUT 1

LTC intégré

HDMI:

HDMI Type A (VIERA link non pris en charge),

Audio 2 canaux (PCM linéaire)

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils ELECTriques et électroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques etlectroniques ne doivent pas'être jetés avec les ordures menagères. Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de pré-colLECT désignés, où ils peuvent être déposés Gratisement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en

cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources vitales et à la prévention des évventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets.

Veuillez contacter les autorités locales pour connaître le point de pré-colLECTe le plus proche.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnelens de l'Union Européenne

Pour en savoir plus sur l'élimination des apparils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union europeenne

Ce symbole n'est reconnu que dans l'Union europeenne.

Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

ADVERTENCIA:
