MODE D'EMPLOI PSB326B20E BOSCH

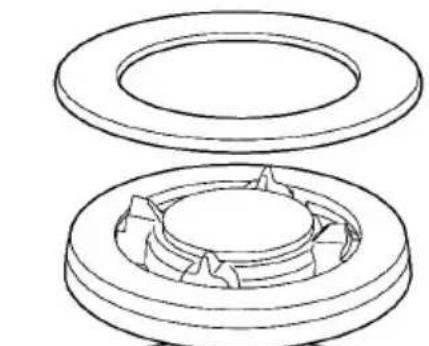

1. Appuyez sur le bouton de commande du brûleur

choisi et tournez-le vers la gauche jusqu'à la position souhaitée.

2. Approchez un allume-gaz ou une flamme (briquets,

allumettes, etc.) du brûleur. Allumage automatique Si votre plaque de cuisson dispose d'un allumage automatique (bougies).

1. Appuyez sur le bouton de commande du brûleur choisi

puis tournez-le vers la gauche jusqu'à la position de puissance maximum. Fig. 1Fig. 2 Fig. 3 Fig. 435 Quand le bouton de commande est enfoncé, des étincelles se produisent sur tous les brûleurs. La flamme s'allume (vous pouvez relâcher le bouton de commande).

2. Tournez le bouton de commande sur la position

• souhaitée. Si l'allumage ne se produit pas, tournez le bouton de commande sur la position d'extinction puis répétez les étapes. Cette fois-ci, maintenez le bouton de commande enfoncé plus longtemps (jusqu'à 10 secondes). Attention ! Si au bout de 15 secondes la flamme ne s'est pas allumée, éteignez le brûleur et aérez la pièce. Attendez au moins une minute avant d'essayer de rallumer le brûleur. Système de sécurité Selon le modèle, votre plaque de cuisson peut disposer d'un système de sécurité (thermocouple) qui bloque l'arrivée du gaz si les brûleurs s'éteignent accidentellement. Pour activer ce dispositif, allumez le brûleur normalement, puis maintenez le bouton de commande enfoncé fermement pendant 4 secondes après l'allumage de la flamme. Éteindre un brûleur Tournez le bouton de commande correspondant vers la droite jusqu'à la position 0. Niveaux de chauffe Les variateurs vous permettent de régler la puissance dont vous avez besoin entre les niveaux maximum et minimum. Avertissements Pendant le fonctionnement du brûleur, il est normal d'entendre un léger sifflement. Lors des premières utilisations, le dégagement d'odeurs est normal et ne présente aucun risque, ni un mauvais fonctionnement : elles disparaîtront peu à peu. Quelques secondes après avoir éteint le brûleur, un son est émis (coup sec). Il ne s'agit pas d'une anomalie, ceci signifie que la sécurité a été désactivée. Bougie Thermocouple Position Eteint Flamme forte Ouverture ou capacité maximums et allumage électrique Flamme faible Ouverture ou capacité minimum36 Conservez le brûleur le plus propre possible. Si les bougies sont sales, l'allumage sera défectueux. Nettoyez-les régulièrement à l'aide d'une petite brosse non métallique. N'oubliez pas que les bougies ne doivent pas recevoir d'impacts violents. Une flamme de couleur orange est normale. Ceci est dû à la présence de poussière dans l'atmosphère, de liquides déversés, etc. L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Assurez une bonne ventilation dans la cuisine : laissez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante). L'utilisation intense et prolongée de l'appareil peut requérir une ventilation complémentaire, par exemple, en ouvrant une fenêtre, ou une ventilation plus efficace comme par exemple en augmentant la puissance de la ventilation mécanique existante. S'il se produit une extinction accidentelle des flammes du brûleur, éteignez les brûleurs et attendez au moins 1 minute avant de les rallumer. Récipients appropriés Récipient wok Le wok est un ustensile de cuisine originaire de Chine, c'est une espèce de poêle légère, ronde, profonde, avec des poignées et une base plane ou concave. Dans le wok, les aliments peuvent être préparés de plusieurs manières : étuvés, frits, à feu doux, au gril, mais également à la vapeur. On peut dire que le wok fait à la fois office de poêle et de casserole, et grâce à sa forme et à sa taille, il permet de cuisiner des ingrédients assez grands. Dans le wok, la chaleur est distribuée de manière plus uniforme et douce, la chaleur intense qu'il accumule permet aux aliments de cuire en moins de temps et, en outre, il requiert moins d'huile parce qu'il s'agit de l'une des méthodes de cuisson les plus rapides et saines. Quand vous utilisez un récipient wok, suivez les instructions du fabricant. Brûleur Diamètre minimum du récipient Diamètre maximum du récipient Brûleur double flamme 22 cm Brûleur rapide 22 cm 26 cm Brûleur semi-rapide 14 cm 20 cm37 Accessoires Selon le modèle, la plaque de cuisson peut inclure les accessoires suivants. Ceux-ci peuvent également être achetés auprès du Service Technique. Grille supplémentaire wok À utiliser exclusivement sur le brûleur à double flamme avec des récipients de diamètre supérieur à 26 cm (grils, casseroles en terre, etc.) et avec des récipients à base concave. Le fabricant se dégage de toute responsabilité si ces grilles supplémentaires ne sont pas utilisées ou sont utilisées de manière incorrecte. Conseils pour cuisiner Brûleur Très fort Fort Moyen Faible Brûleur double flamme Bouillir, cuire, rôtir, dorer, paellas, cuisine asiatique (Wok). Réchauffer et maintenir au chaud : plats préparés, plats cuisinés. Brûleur rapide Escalope, steak, omelette, fritures. Riz, béchamel, ragoût Cuisson à la vapeur : poisson, légumes. Brûleur semi-rapide Pommes de terre à la vapeur, légumes frais, potages, pâtes. Réchauffer et maintenir au chaud : plats cuisinés et ragoûts délicats38 Conseils d'utilisation Les conseils suivants vous aideront à économiser de l'énergie et à éviter d'endommager les récipients: Utilisez des récipients dont la taille est appropriée à chaque brûleur. N’utilisez pas de petits récipients sur les grands brûleurs. La flamme ne doit pas toucher les côtés du récipient. N'utilisez pas de récipients déformés ou instables sur la plaque de cuisson. Les récipients pourraient se renverser. N'utilisez que des récipients à base plane et épaisse. Ne cuisinez pas sans couvercle ou avec le couvercle mal placé, une partie de l'énergie se perd. Centrez le récipient sur le brûleur. Dans le cas contraire, il risque de se renverser. Ne placez pas les récipients de grande taille sur les brûleurs situés près du bandeau de commandes. Elles pourraient être endommagées en raison de l'excès de chaleur. Placez les récipients sur les grilles, jamais directement sur le brûleur. Manipulez soigneusement les récipients sur la plaque de cuisson. Ne donnez pas de coups sur la plaque de cuisson et n'y posez pas d'objets lourds. Assurez-vous de ce que les grilles et les clapets des brûleurs sont bien placés avant utilisation.39 Nettoyage et entretien Nettoyage Quand l’appareil a refroidi, nettoyez-le avec une éponge, de l’eau et du savon. Après chaque utilisation, nettoyez la surface des différents éléments du brûleur quand il a refroidi. Si des restes sont laissés (aliments recuits, gouttes de graisse, etc.), même s’ils sont très petits, ils s’incrusteront dans la surface et seront plus difficiles à éliminer par la suite. Les trous et les rainures doivent être propres afin que la flamme soit correcte. Le frottement de certains récipients peut laisser des traces métalliques sur les grilles. Lavez les brûleurs et les grilles à l'eau savonneuse et frottez-les à l'aide d'une brosse non métallique. Si les grilles disposent de chevilles en caoutchouc, faites très attention en les nettoyant. Les chevilles peuvent se détacher et la grille peut rayer la table de cuisson. Séchez toujours complètement les brûleurs et les grilles. La présence de gouttes d’eau ou de zones humides au début de la cuisson peut détériorer l’émail. Après le nettoyage et le séchage des brûleurs, veillez à ce que les couvercles soient bien placés sur le diffuseur. Produits inappropriés Ne faites pas glisser les récipients sur le verre car ils pourraient les rayer. Évitez aussi les chutes d’objets durs ou tranchants sur le verre. Ne frappez pas la table sur aucun de ses angles. N’utilisez pas de machines de nettoyage à vapeur. Cela pourrait endommager la table de cuisson. N’utilisez jamais de produits abrasifs, lavettes en acier, objets tranchants, couteaux, etc., pour retirer les restes d’aliments ayant durci sur la plaque de cuisson. Si la plaque de cuisson possède un panneau en verre ou en aluminium, n’utilisez pas de couteau, de racleur ou objet similaire pour nettoyer l’union avec le métal. N’utilisez pas de couteaux, de racloirs ou d’objets similaires pour nettoyer l’union entre le verre et les caches des brûleurs, les panneaux métalliques ni sur les panneaux en verre ou aluminium, le cas échéant. Maintenance Nettoyez à l’instant les liquides déversés, vous éviterez ainsi des efforts superflus. Les grains de sable, par exemple ce qui proviennent du nettoyage des légumes ou des fruits, peuvent rayer la surface de la plaque en verre. Le sucre fondu renversé ou les aliments avec une importante teneur en sucre doit immédiatement être éliminé de la zone de cuisson à l’aide du racloir à verre.40 Anomalies Parfois, les anomalies détectées peuvent être facilement résolues. Avant de contacter le Service Technique, prenez en considération les conseils suivants : Anomalie Cause probable Solution Le fonctionnement électrique général est en panne Fusible défectueux. Le disjoncteur principal ou différentiel s'est déclenché. Vérifiez dans le boîtier général des fusibles si un fusible n'est pas grillé et remplacez-le. Vérifiez dans le tableau général de commande si le disjoncteur principal ou différentiel s'est déclenché. L'allumage automatique ne fonctionne pas. Il peut y avoir des résidus d’aliments ou de nettoyant entre les bougies et les brûleurs. Les brûleurs sont mouillés. Les couvercles du brûleur sont mal placés. L'appareil n'est pas raccordé à la terre, est mal raccordé à la terre, ou la prise de terre est défectueuse. L'espace entre la bougie et le brûleur doit être propre. Séchez soigneusement les couvercles du brûleur. Vérifiez que les couvercles sont bien placés. Contactez votre électricien. La flamme du brûleur n'est pas uniforme. Les pièces du brûleur sont mal placées. Les rainures du diffuseur sont sales. Placez correctement les pièces. Nettoyez les rainures du diffuseur. Le flux de gaz ne paraît pas normal ou aucun gaz ne sort. L'arrivée de gaz est fermée par des robinets intermédiaires. Si le gaz provient d'une bouteille, vérifiez qu'elle n'est pas vide. Ouvrez les éventuels robinets intermédiaires. Changez la bouteille. Il y a une odeur de gaz dans la cuisine Un robinet de gaz est ouvert. Possible fuite au raccord de la bouteille. Fermez les robinets de gaz. Vérifiez que le raccord est hermétique. Les soupapes de sécurité de l'un des brûleurs ne fonctionnent pas. Le bouton de commande n'a pas été enfoncé assez longtemps. Les rainures du diffuseur sont sales. Une fois le brûleur allumé, maintenez le bouton de commande enfoncé pendant quelques secondes supplémentaires. Nettoyez les rainures du diffuseur.41 Service Technique Si vous faites appel à notre Service Technique, vous devez communiquer le numéro de produit (E-Nr.) ainsi que le numéro de fabrication (FD) de l'appareil. Cette information figure sur la plaque signalétique située sur la partie inférieure de la plaque de cuisson, et sur l'étiquette de la notice d'utilisation. Conditions de garantie Les conditions de garantie applicables sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Il est possible d'obtenir des informations détaillées dans les points de vente. Il est nécessaire de présenter le bon d'achat pour bénéficier de la garantie. Tout droit de modification réservé. Emballage et appareils usagés Si la plaque signalétique de l'appareil contient le symbole ), tenez compte des instructions suivantes. Elimination des résidus de manière écologique Déballez l'appareil et débarrassez-vous de l'emballage de manière écologique. Cet appareil est conforme à la Directive Européenne 2002/96/CE concernant les équipements électriques et électroniques, identifiée WEEE (waste electrical and electronic equipment).42 Contenido Indicaciones de seguridad p. 44
• Su nuevo aparato p. 46
• Quemadores p. 47
• Encendido manual p. 47
• Encendido automático p. 47
• Sistema de seguridad p. 48
• Apagar un quemador p. 48
• Niveles de potencia p. 48
• Advertencias p. 48
• Recipientes apropiados p. 49
• Recipiente wok p. 49
• Accesorios p. 50
• Parrilla supletoria wok p. 50
• Consejos de cocinado p. 50
• Advertencias de uso p. 51
• Limpieza y mantenimiento p. 52
• Limpieza p. 52
• Productos inadecuados p. 52
• Mantenimiento p. 52
• Anomalías p. 53
• Servicio de asistencia técnica p. 54
• Condiciones de garantía p. 54
• Embalaje y aparatos usados p. 54
• Eliminación de residuos respetuosa con el medio ambiente Estimado cliente: Le felicitamos por su elección y le agradecemos la confianza depositada en nosotros. Este práctico aparato, moderno y funcional está fabricado con materiales de primera calidad, los cuales han sido sometidos a unos estrictos controles de calidad durante todo el proceso de fabricación, y meticulosamente ensayados para que pueda satisfacer todas sus exigencias de una perfecta cocción. No saque el aparato del embalaje protector, hasta el momento del encastre. Le rogamos lea las instrucciones antes de proceder a la instalación o al uso del aparato. La información que contienen es fundamental para un correcto funcionamiento y, lo que es más importante, para su seguridad. El embalaje de su aparato se ha fabricado con los materiales estrictamente necesarios para garantizar una protección eficaz durante el transporte. Estos materiales son totalmente reciclables, reduciendo así el impacto medioambiental. Le invitamos a contribuir también en la conservación del medio ambiente, siguiendo los siguientes consejos: - deposite el embalaje en el contenedor de reciclaje adecuado, - antes de deshacerse de un aparato desechado, inutilícelo. Consulte en su administración local la dirección del centro recolector de materiales reciclables más próximo y entregue allí su aparato, - no tire el aceite usado por el fregadero. Guárdelo en un recipiente cerrado y entréguelo en un punto de recogida o, en su defecto, en un contenedor de basura (acabará en un vertedero controlado; probablemente, no es la mejor solución, pero evitamos la contaminación del agua). IMPORTANTE: Si contrariamente a nuestras expectativas, el aparato presentara algún daño o no cumpliera con sus exigencias de calidad previstas, le rogamos nos lo haga saber lo antes posible. Para que la garantía tenga validez, el aparato no deberá haber sido manipulado, ni sometido a un mal uso.44 Indicaciones de seguridad Lea atentamente estas instrucciones. Sólo entonces podrá manejar su aparato de manera efectiva y segura. Todos los trabajos de instalación, regulación y adaptación a otro tipo de gas deben ser realizados por un técnico autorizado, respetando la normativa y legislación aplicable, y las prescripciones de las compañías locales eléctricas y de gas. Se recomienda llamar al Servicio Técnico para la adaptación a otro tipo de gas. Antes de instalar su nueva placa de cocción asegúrese de que la instalación se realiza siguiendo las instrucciones de montaje. Este aparato sólo puede ser instalado en un lugar bien ventilado, respetando los reglamentos en vigor y las disposiciones relativas a la ventilación. No debe conectarse el aparato a un dispositivo de evacuación de los productos de combustión. Este aparato ha sido diseñado sólo para uso doméstico, no estando permitido su uso comercial o profesional. Este aparato no puede ser instalado en yates o caravanas. La garantía únicamente tendrá validez en caso de que se respete el uso para el que fue diseñado. El lugar en el que se instale el aparato debe disponer de la ventilación reglamentaria en perfecto estado. No someta el aparato a corrientes de aire. Los quemadores podrían apagarse. Este aparato sale de fábrica adaptado al tipo de gas que indica la placa de características. Si fuera necesario cambiarlo, consulte las instrucciones de montaje. No manipule el interior del aparato. Si fuera necesario, llame a nuestro Servicio Técnico. Conserve las instrucciones de uso e instalación, y entréguelas con el aparato si éste cambia de dueño. Si observa algún daño en el aparato, no lo conecte. Póngase en contacto con nuestro Servicio Técnico. Las superficies de aparatos de cocción se calientan durante el funcionamiento. Actúe con precaución. Mantenga alejados a los niños. Utilice el aparato únicamente para cocinar, nunca como calefacción. Las grasas o aceites sobrecalentados se inflaman fácilmente. No se ausente mientras calienta grasas o aceites. Si se inflaman, no apague el fuego con agua.45 ¡Peligro de quemaduras! Cubra el recipiente con una tapa para sofocar el fuego y desconecte la zona de cocción. En caso de avería, corte la alimentación eléctrica y de gas del aparato. Para la reparación, llame a nuestro Servicio Técnico. Si alguno de los mandos no se puede girar, no lo fuerce. Llame inmediatamente al Servicio Técnico, para que proceda a su reparación o sustitución. No coloque recipientes deformados que se muestren inestables sobre placas y quemadores, para evitar que se puedan volcar accidentalmente. No utilice máquinas de limpieza a vapor en la placa de cocción. ¡Peligro de electrocución! Este aparato corresponde a la clase 3, según la norma EN 30-1-1 para aparatos a gas: aparato encastrado en un mueble. No almacene ni utilice productos químicos corrosivos, vapores, materiales inflamables ni productos no alimenticios debajo de este electrodoméstico ni cerca de él. Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad. Durante el funcionamiento, el aparato no debe dejarse sin vigilancia. Los gráficos representados en este manual de instrucciones son orientativos. El fabricante queda exento de toda responsabilidad si no se cumplen las disposiciones de este manual.46 Su nuevo aparato Parrilla Mandos Quemador de hasta 3,0 kW Quemador de hasta 1,75 kW Parrilla Quemador de doble llama de hasta 3,6 kW Mando Parrilla47 Quemadores de gas Funcionamiento Cada mando de accionamiento tiene señalado el quemador que controla. Fig. 1. Para un correcto funcionamiento del aparato es imprescindible asegurarse de que las parrillas y todas las piezas de los quemadores estén bien colocadas. Fig. 2-3-4. Encendido manual p. 5443
