DNX5190DABS - Système de navigation GPS KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Navigateur GPS
Écran	Écran tactile de 6,8 pouces
Résolution	800 x 480 pixels
Connectivité	Bluetooth, USB, entrée auxiliaire
Fonctionnalités GPS	Cartes Europe, recalcul d'itinéraire, guidage vocal
Compatibilité	Compatible avec Android Auto et Apple CarPlay
Audio	Amplificateur intégré, compatibilité avec les fichiers audio haute résolution
Maintenance	Mises à jour des cartes via USB
Sécurité	Fonctionnalités de sécurité routière intégrées
Dimensions	178 x 100 x 160 mm
Poids	1,2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - DNX5190DABS KENWOOD

Comment réinitialiser mon KENWOOD DNX5190DABS ?

Pour réinitialiser votre KENWOOD DNX5190DABS, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil avec un objet pointu pendant environ 5 secondes.

Pourquoi mon GPS ne capte-t-il pas le signal ?

Assurez-vous que votre appareil est à l'extérieur et qu'il n'y a pas d'obstacles autour. Vérifiez également que l'antenne GPS est correctement connectée.

Comment mettre à jour la carte de mon KENWOOD DNX5190DABS ?

Vous pouvez mettre à jour vos cartes en téléchargeant les dernières mises à jour depuis le site Web de KENWOOD sur une clé USB et en la connectant à l'appareil.

Mon appareil ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement alimenté. Assurez-vous que le câblage est en bon état et que le fusible n'est pas grillé.

Comment connecter mon téléphone via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis accédez aux paramètres Bluetooth de l'appareil. Sélectionnez votre téléphone dans la liste des appareils disponibles et suivez les instructions à l'écran.

Puis-je écouter de la musique via USB ?

Oui, vous pouvez écouter de la musique via USB en connectant votre clé USB contenant des fichiers audio à l'appareil. Assurez-vous que les formats de fichier sont compatibles.

Comment régler le volume de l'appareil ?

Utilisez le bouton de volume sur le panneau avant pour augmenter ou diminuer le volume. Vous pouvez également accéder aux réglages du son dans le menu pour des ajustements plus précis.

Mon appareil ne lit pas les fichiers audio, que faire ?

Vérifiez que les fichiers audio sont dans un format compatible (comme MP3 ou WAV) et que la clé USB ou le disque est correctement formaté.

Comment changer la langue de l'interface ?

Accédez aux paramètres de l'appareil, puis dans le menu 'Langue', sélectionnez la langue de votre choix.

Est-ce que le KENWOOD DNX5190DABS prend en charge Apple CarPlay ?

Oui, le KENWOOD DNX5190DABS prend en charge Apple CarPlay. Connectez votre iPhone via un câble USB pour accéder à cette fonctionnalité.

MODE D'EMPLOI DNX5190DABS KENWOOD

• Des informations actualisées (le dernier mode d'emploi, les mises à jour du système, les nouvelles fonctions, etc.) sont disponibles sur le site http://www.kenwood.com/cs/ce/.
  Le mode d'emploi est susceptible d'être modifié suite aux changements pouvant être apportés aux specifications etc. Téléchargez impératifement la dernière édition du mode d'emploi aux fins de réference. http://manual.kenwood.com/edition/im399/

Made for

iPhone iPod

Avant l'utilisation 4

Precautions. 4

Mesures de sécurité et informations importantes. 5

Comment lire ce manuel 6

Utilisation de base 7

Fonctions des boutons en façade 7

Mise en marche de l'appareil 9

Paramètres initiaux 10

Réglage du volume. 12

Réglage de l'affichage. 13

Angle de vue. 13

Fonctionnement tactile 14

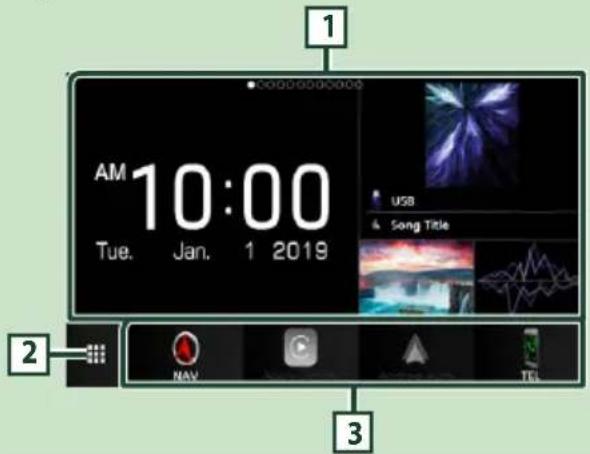

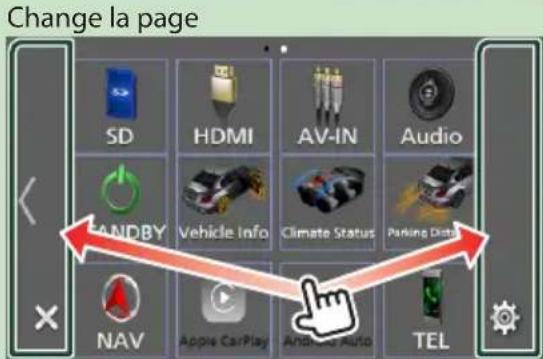

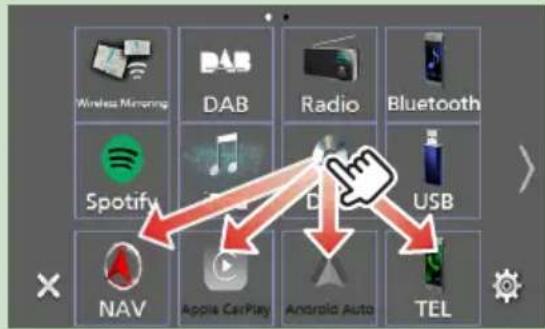

Descriptions de I'ecran d'ACCUEIL 14

Menu contextuel 15

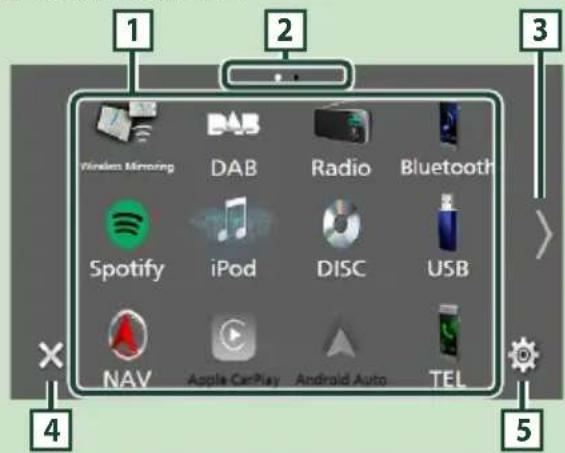

Description de I'écran de seLECTION de source 15

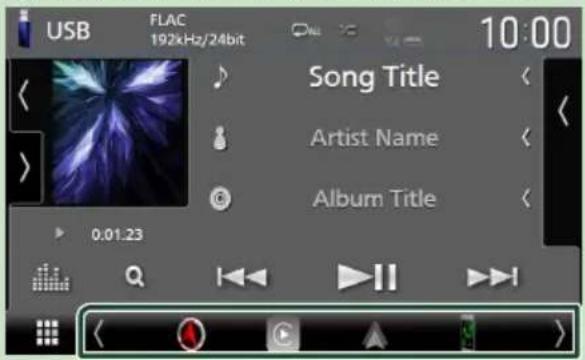

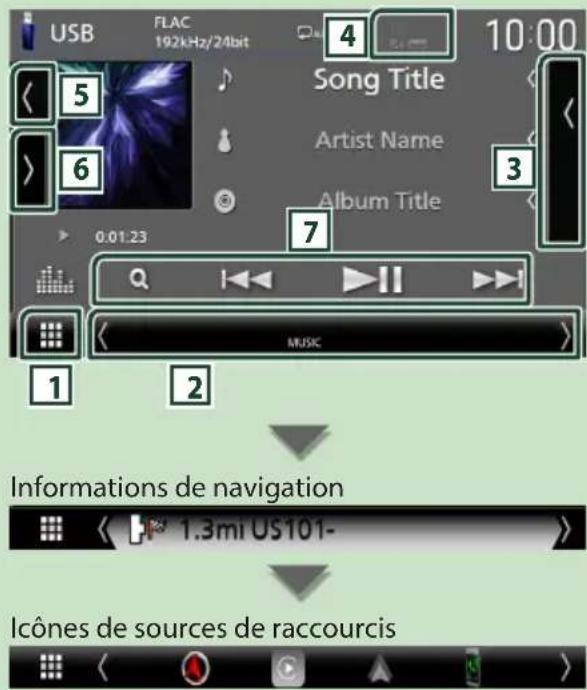

Descriptions de I'écran de commande de source 17

Écran des listes 18

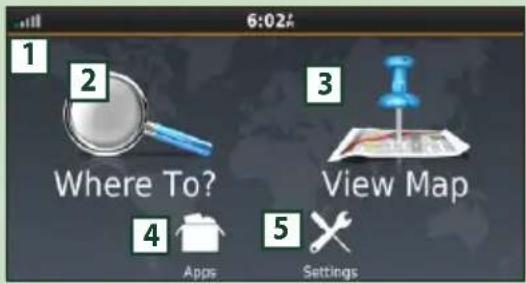

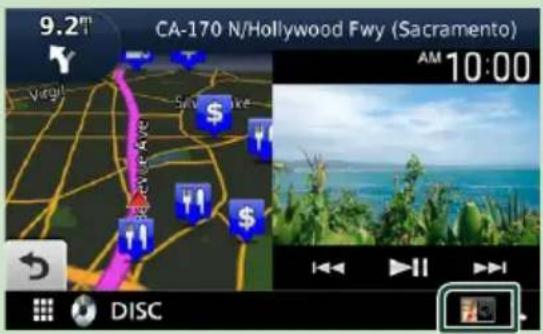

Fonctionnement de navigation 19

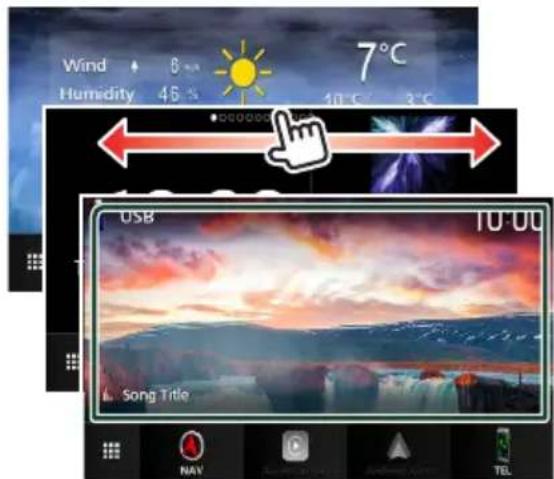

Widget (élement graphique) 24

Widget (élement graphique). 24

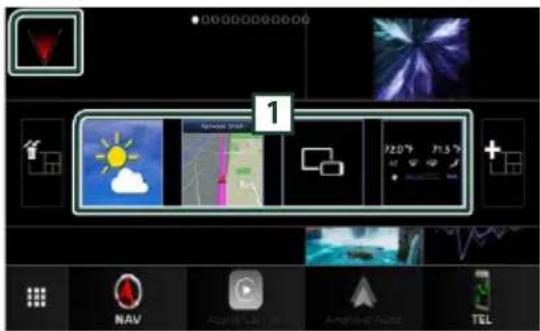

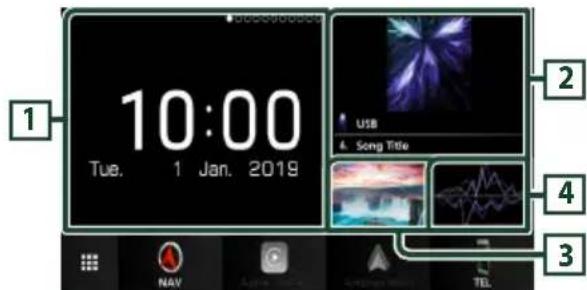

Widget multiple 24

Widget météo 26

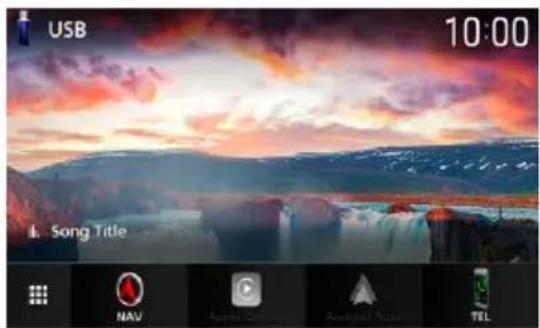

Widget Cadre photo. 26

Configuration du widget 27

Disque 28

Lecture d'un disque 28

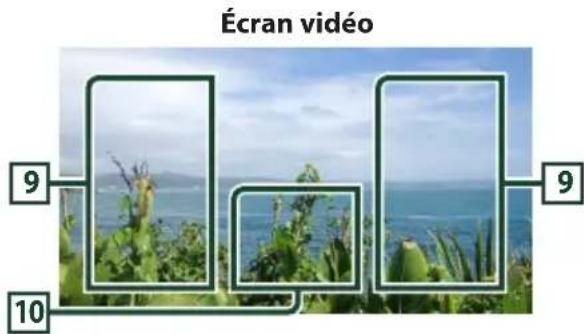

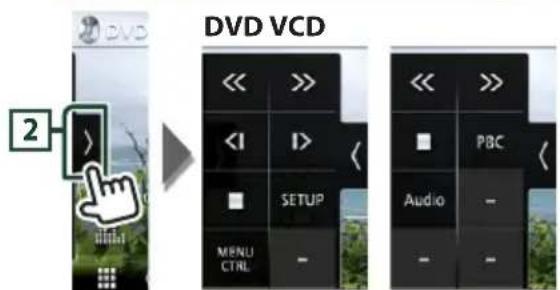

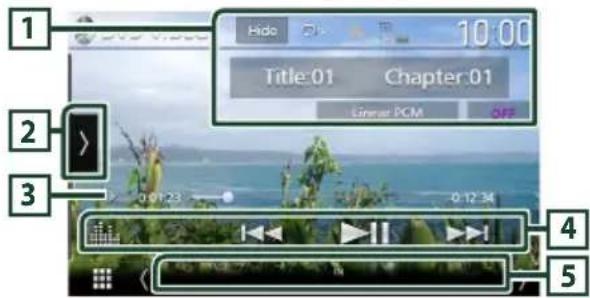

Utilisation de base avec les DVD/VCD 29

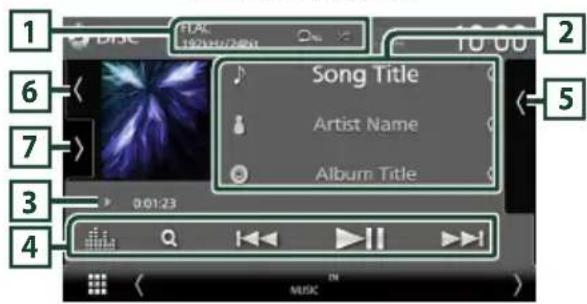

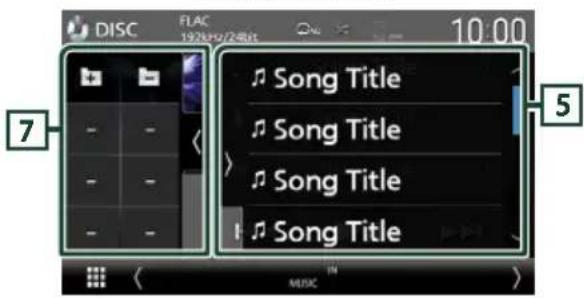

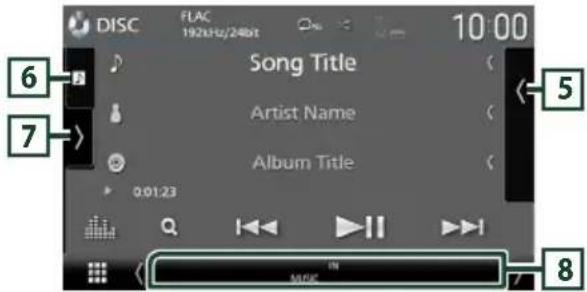

Fonctionnement de base de CD musical/ Disque à contenu multimédia. 30

Opération de recherche de fichiers 32

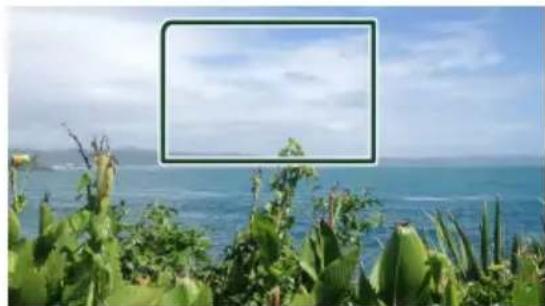

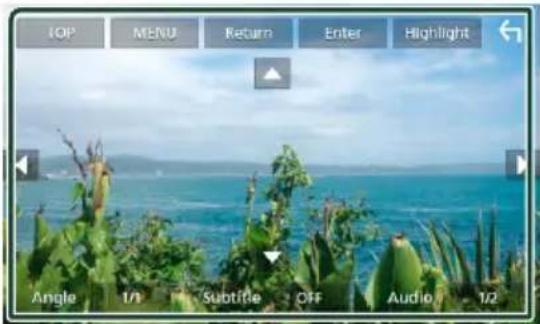

Utilisation du menu DVD. 32

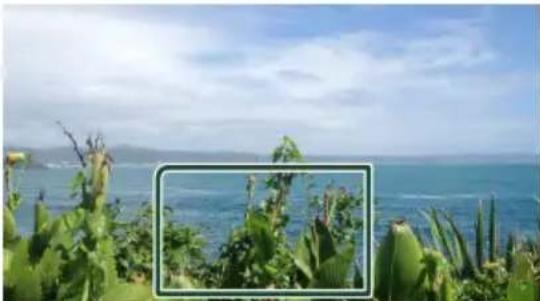

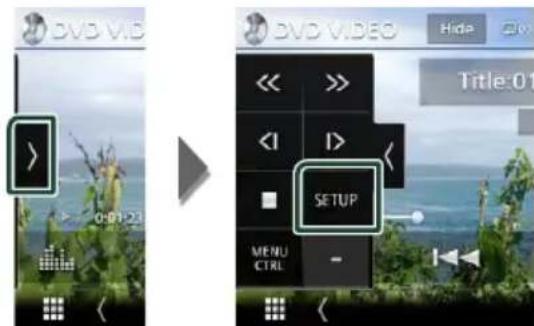

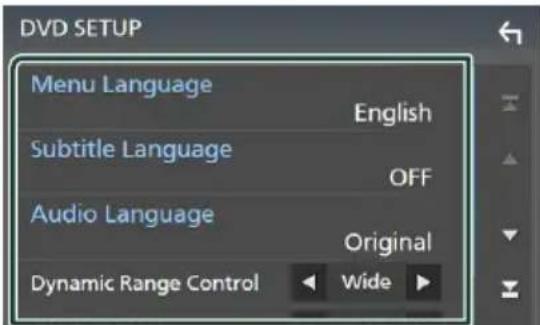

Configuration du DVD 33

APPLICATIONS 35

Opération de miroitage sans fil. 35

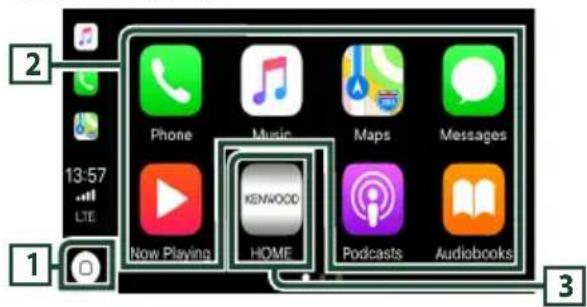

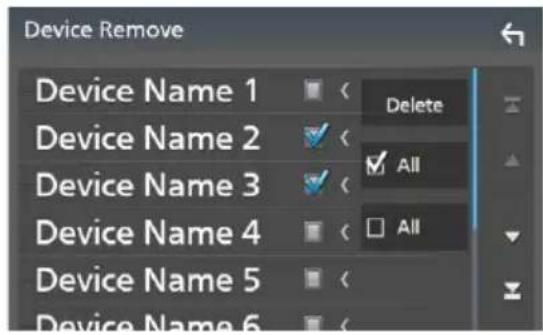

Utilisation d'Apple CarPlay. 35

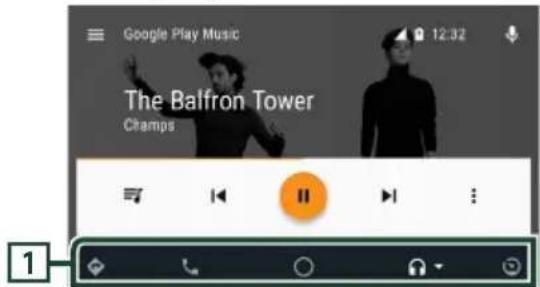

Utilisation d'Android AutoTM 38

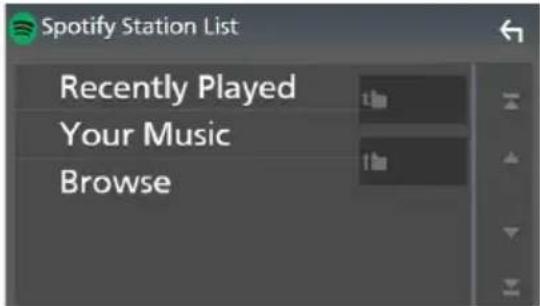

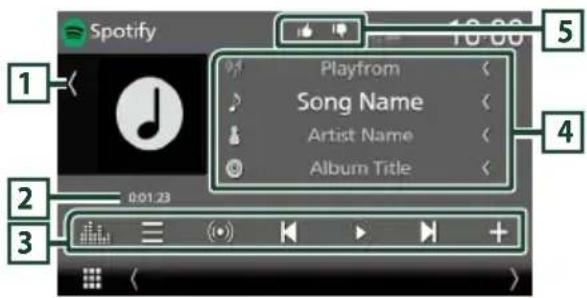

Utilisation de Spotify. 40

USB/SD 42

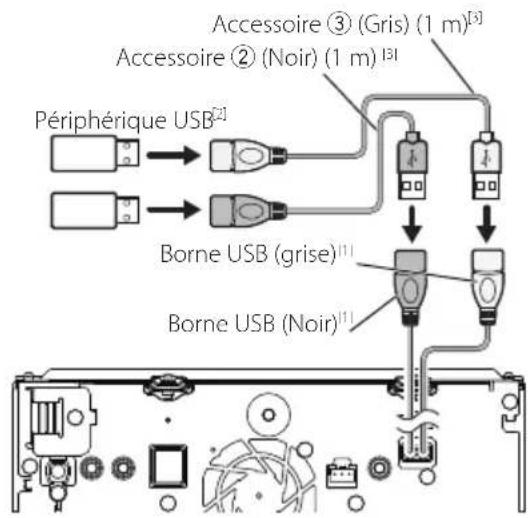

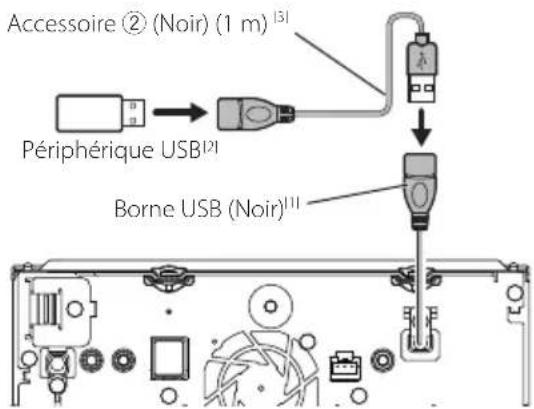

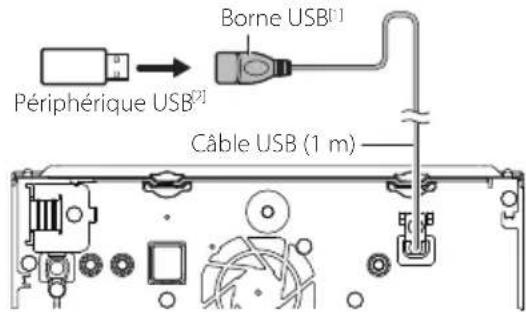

Connector un périhérique USB. 42

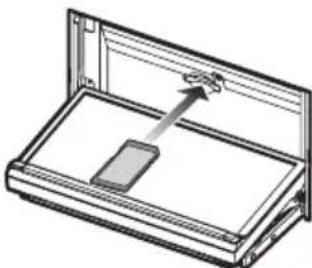

Insérer la carte SD 42

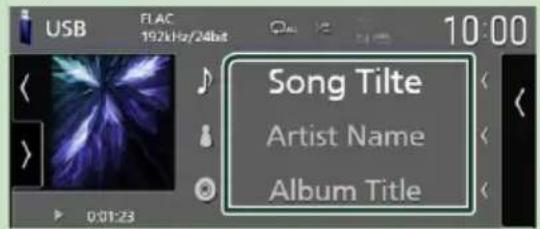

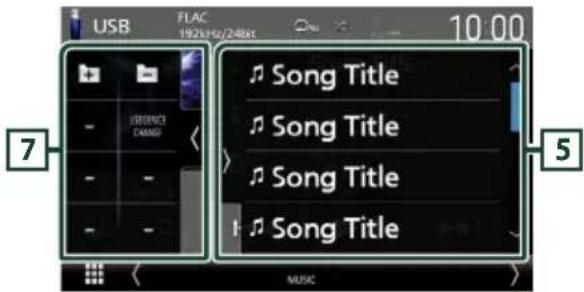

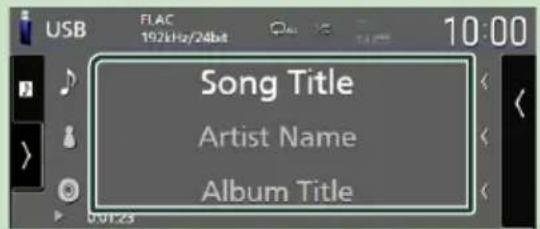

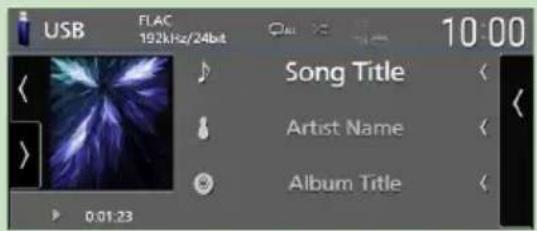

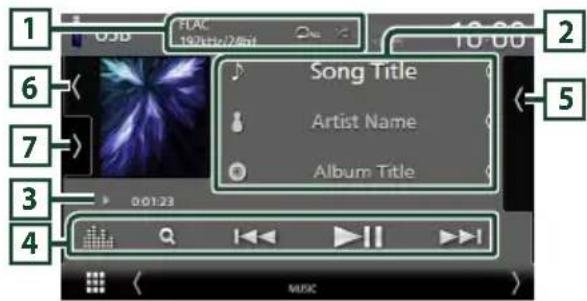

Fonctionnement de base USB/SD. 43

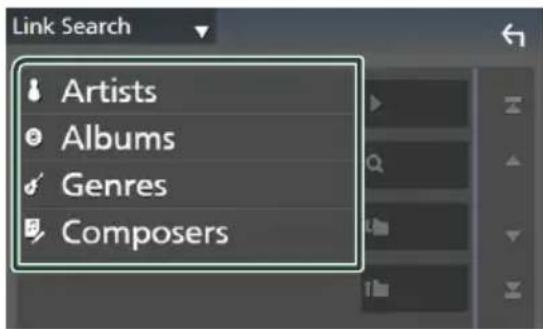

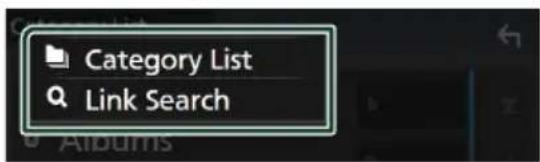

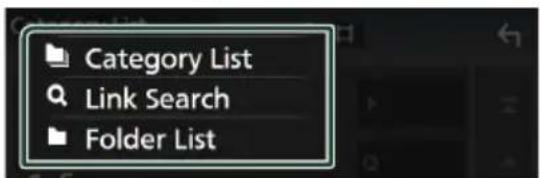

Recherche 45

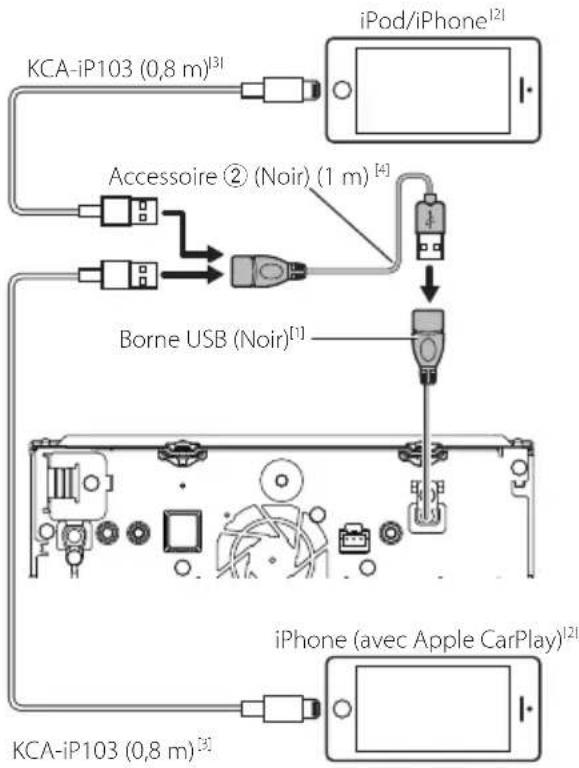

iPod/iPhone 46

Preparation. 46

Fonctionnement de base de l'iPod/iPhone....47

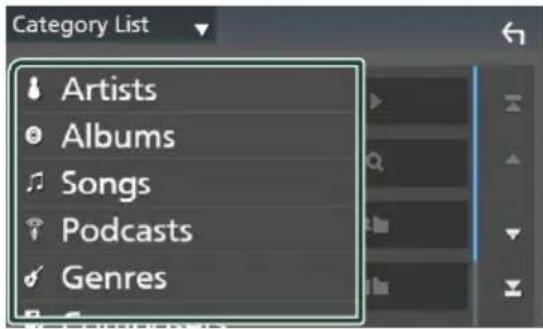

Recherche 48

Radio 49

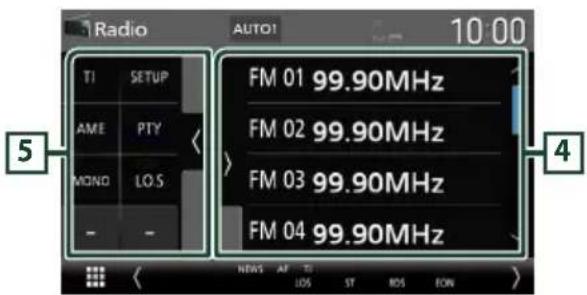

Utilisation de base de la radio. 49

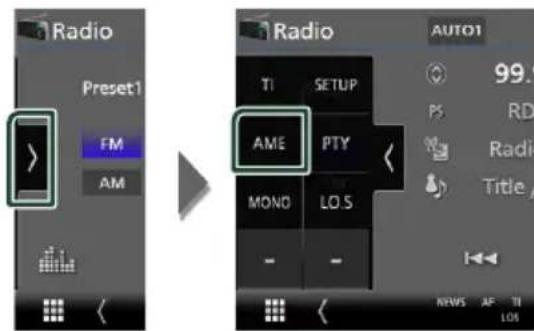

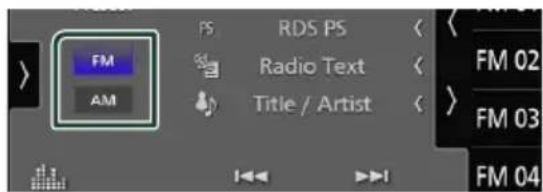

Utilisation de la mémorisation 50

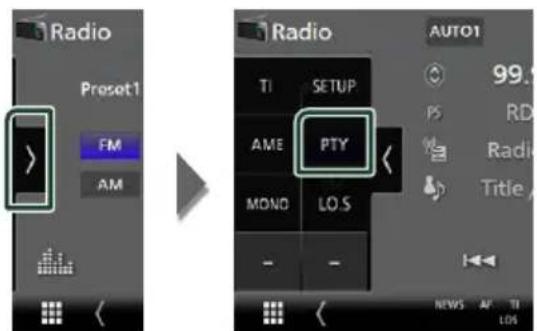

Utilisation de la seLECTION 51

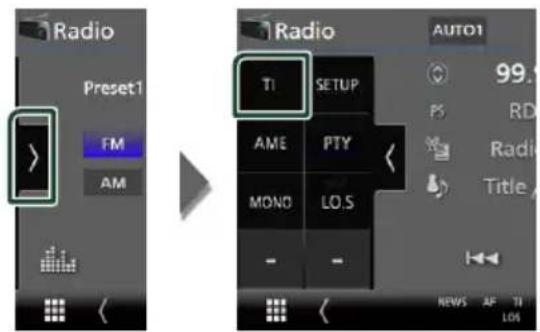

Trafic routier 52

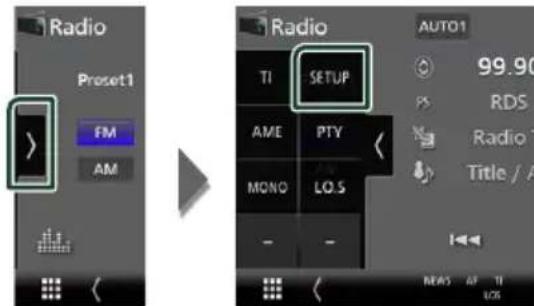

Configuration de la radio. 52

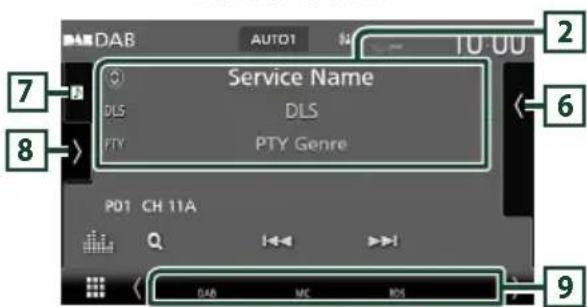

DAB 53

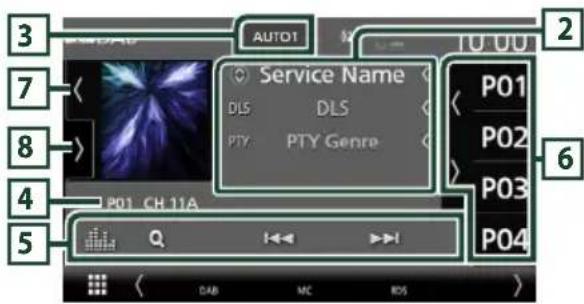

Utilisation de base de DAB. 53

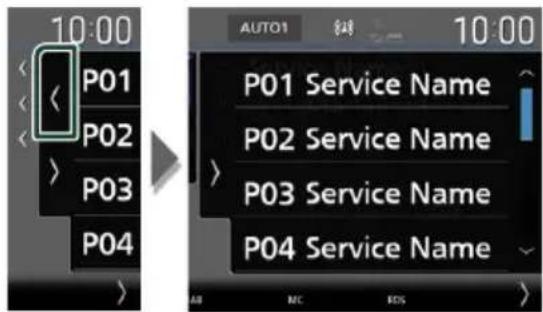

Mémorisation des services dans la mémoire prépréglée 54

Utilisation de la seLECTION 54

Infos-trafic 55

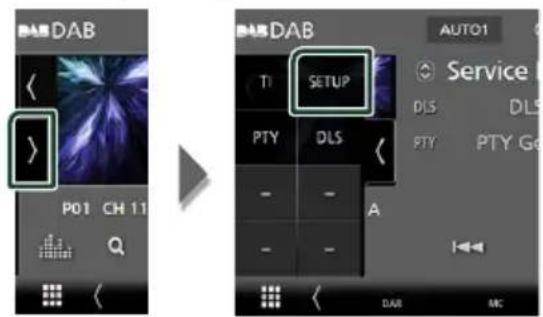

Configuration DAB. 56

Utilisation du Bluetooth 57

Informations pour l'utilisation de péripériques Bluetooth 57

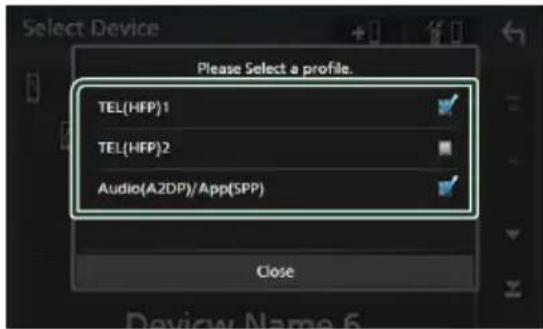

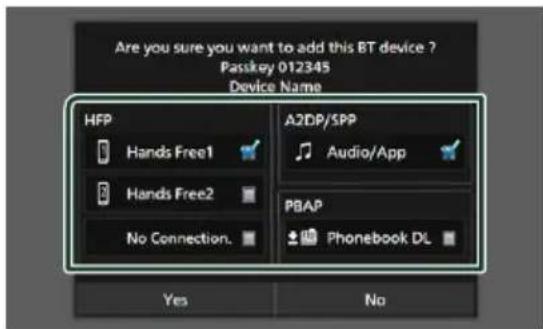

Enregistrez le périhérique Bluetooth 57

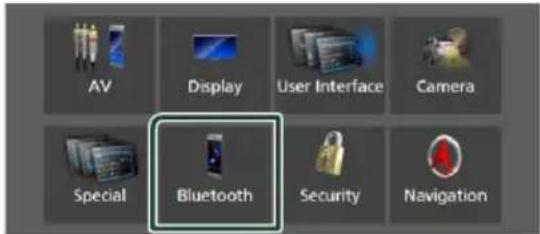

Configuration Bluetooth. 59

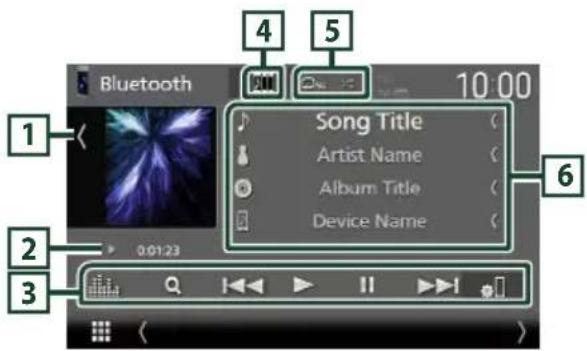

Lecture de l'appareil audio Bluetooth 60

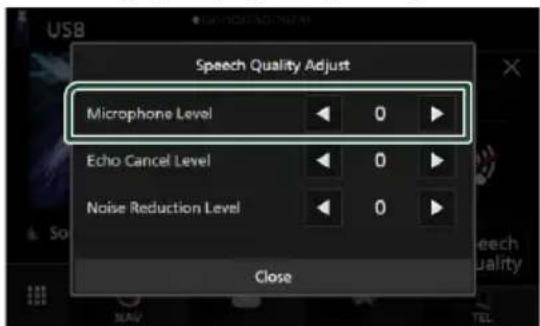

Utilisation du module mains-libres. 63

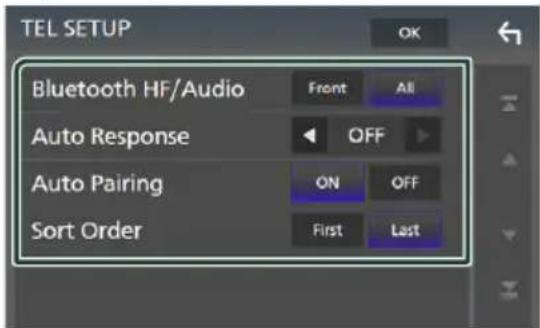

Configuration Mains libres. 67

Autres apparéils externes 69

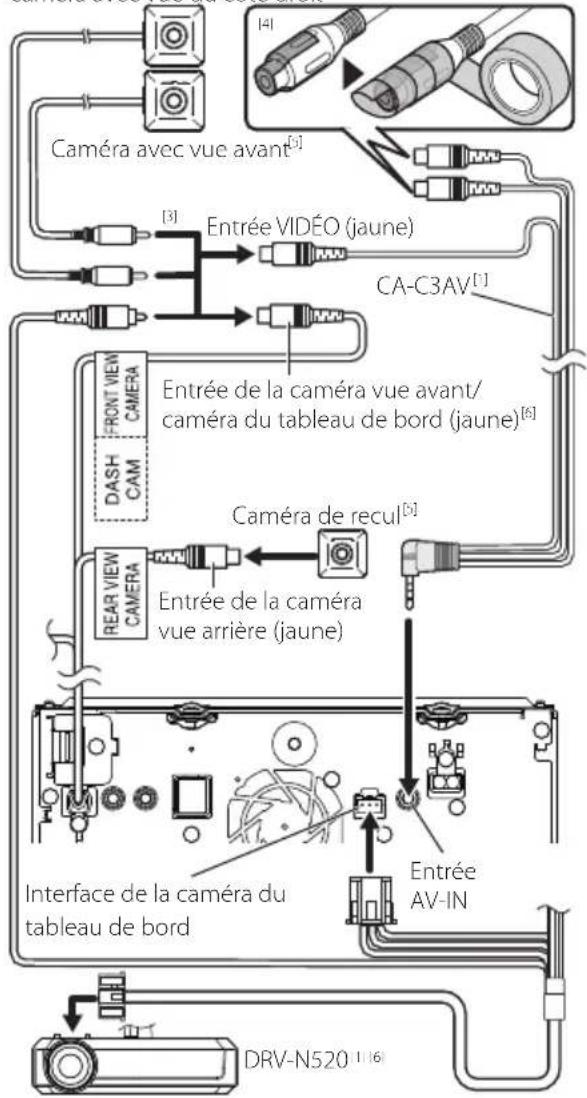

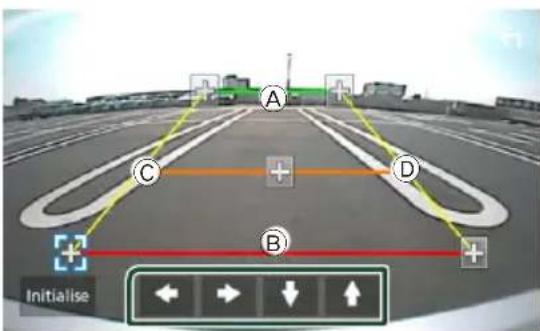

Camera de vision 69

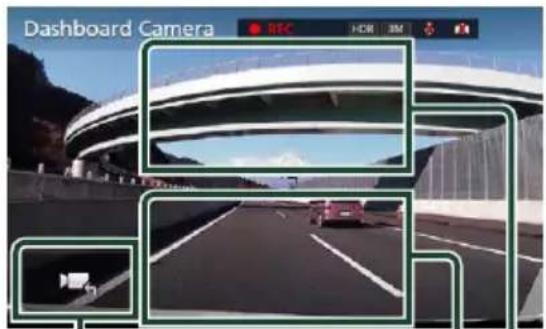

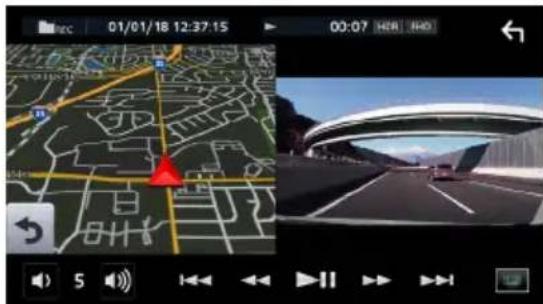

Utilisation de la camera du tableau de bord..72

Lecteurs audio/vidente extérieurs (AV-IN) 72

SourceHDMI 73

Tuner TV. 73

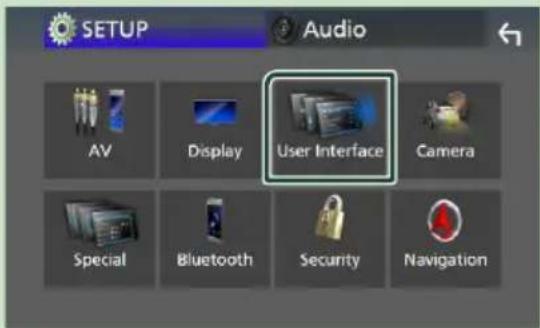

Configuration 74

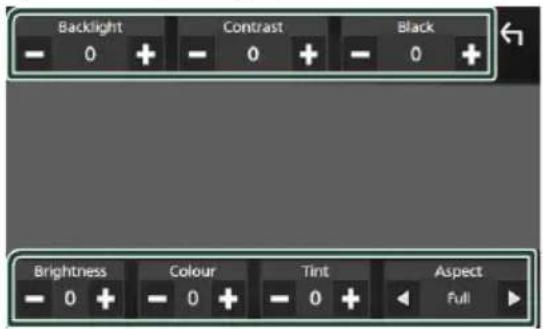

Configuration d'écran du moniteur. 74

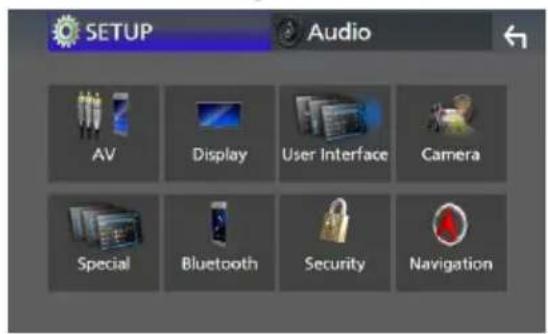

Configuration système 74

Configuration de l'interface utiliser ....74

Configuration spéciale 76

Configuration de l'affichage. 77

Configuration de AV. 79

Contrôle de l'audio 81

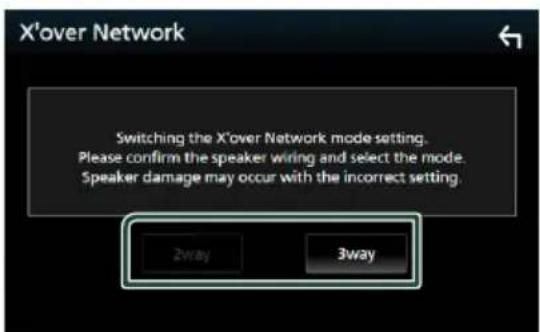

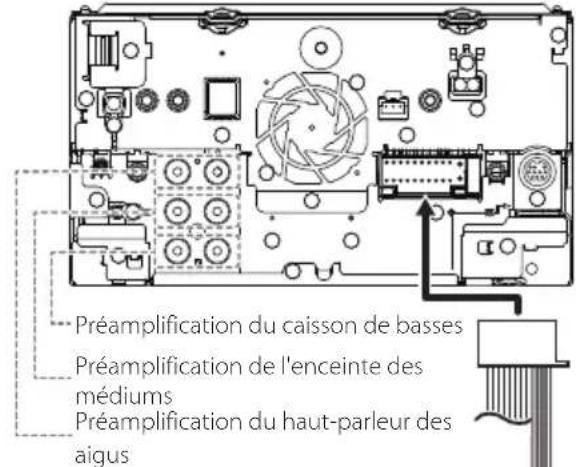

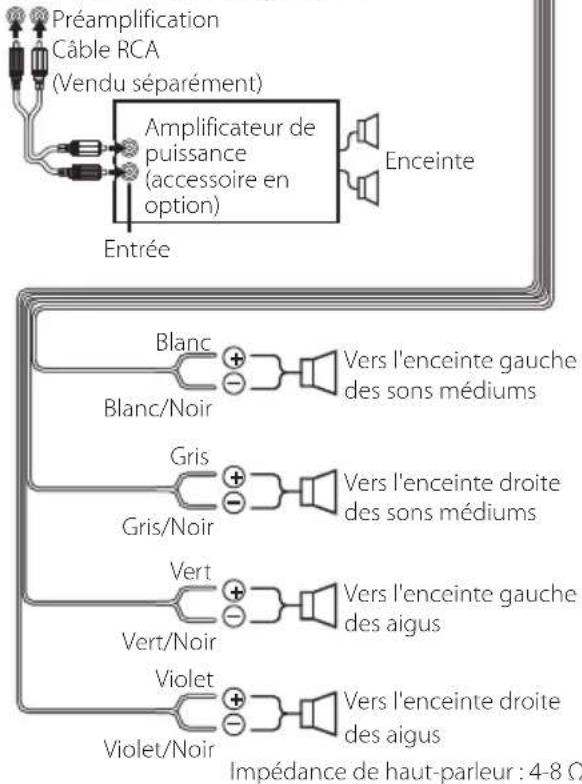

Configuration du système d'enceintes à 3 voies. 81

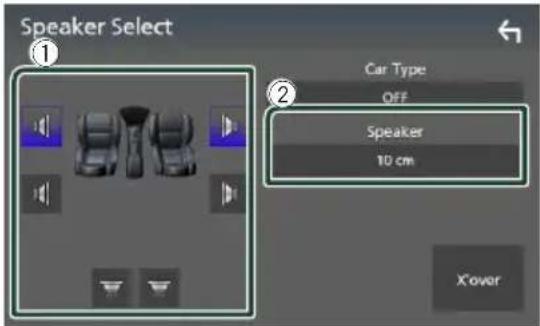

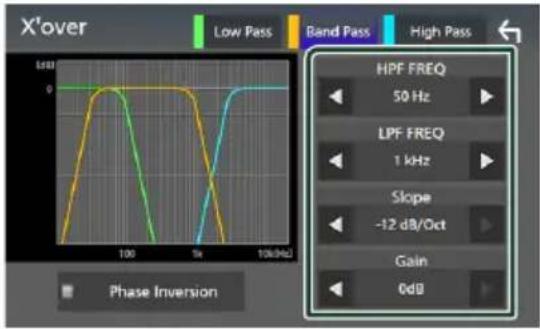

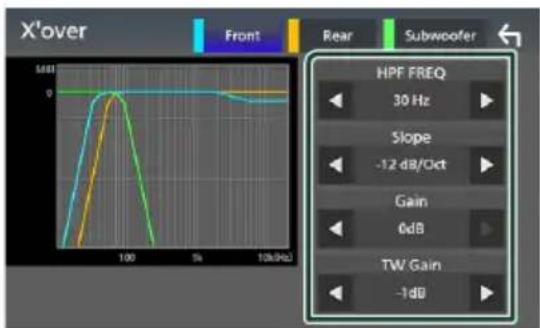

Configuration de l'enceinte/du répartiteur ...82

Contrôle de l'audio en général. 84

Contrôle d'égaliseur 84

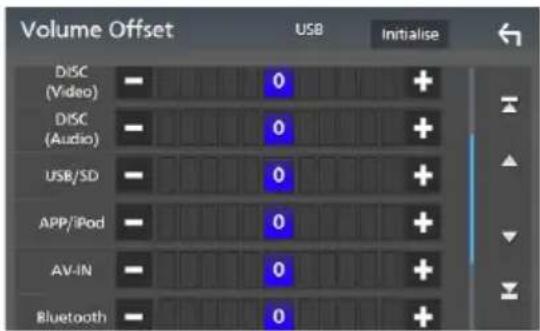

Décalage du volume 85

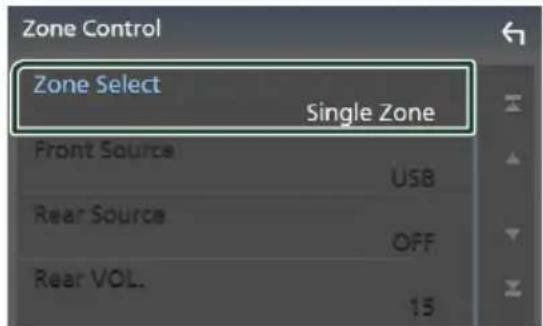

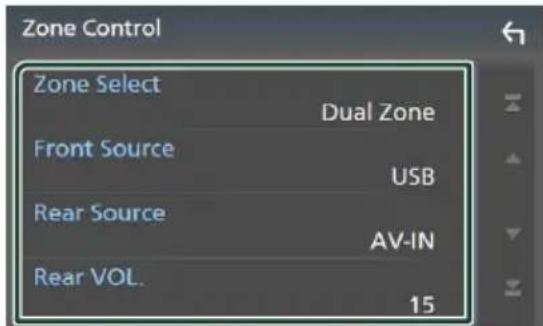

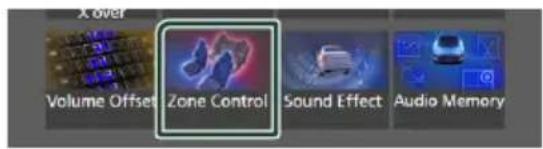

Contrôle de zone. 86

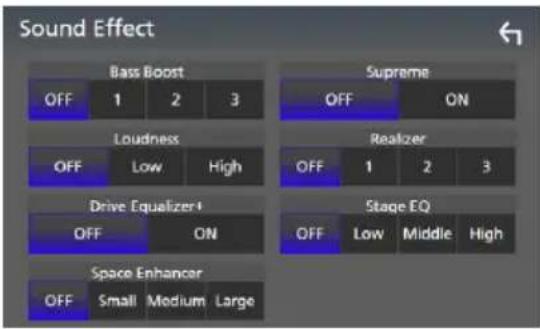

Effet sonore. 87

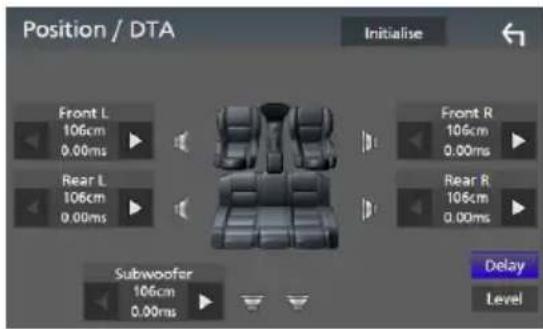

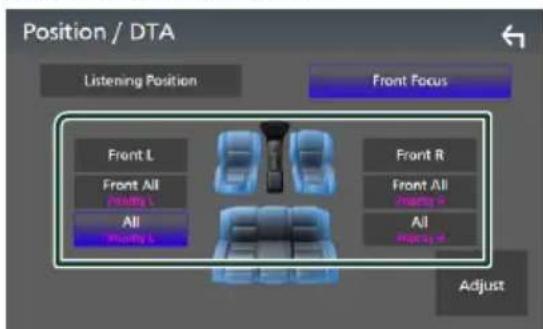

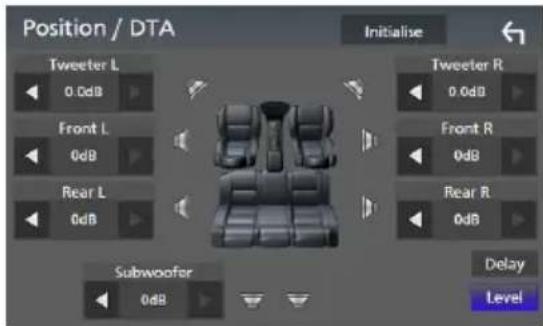

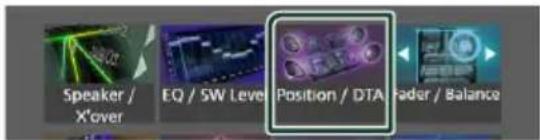

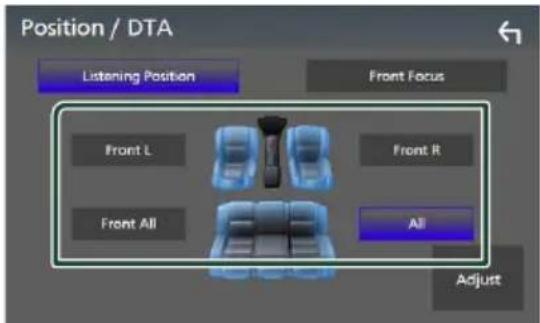

Position d'écoute/DTA 88

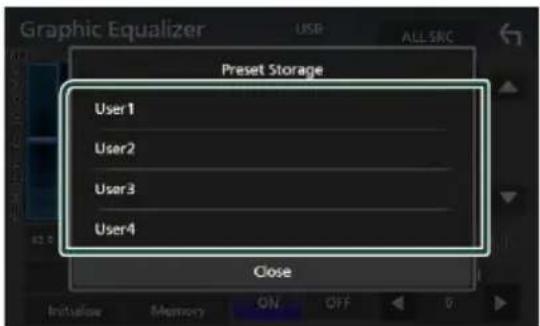

Mémoire de configuration audio 89

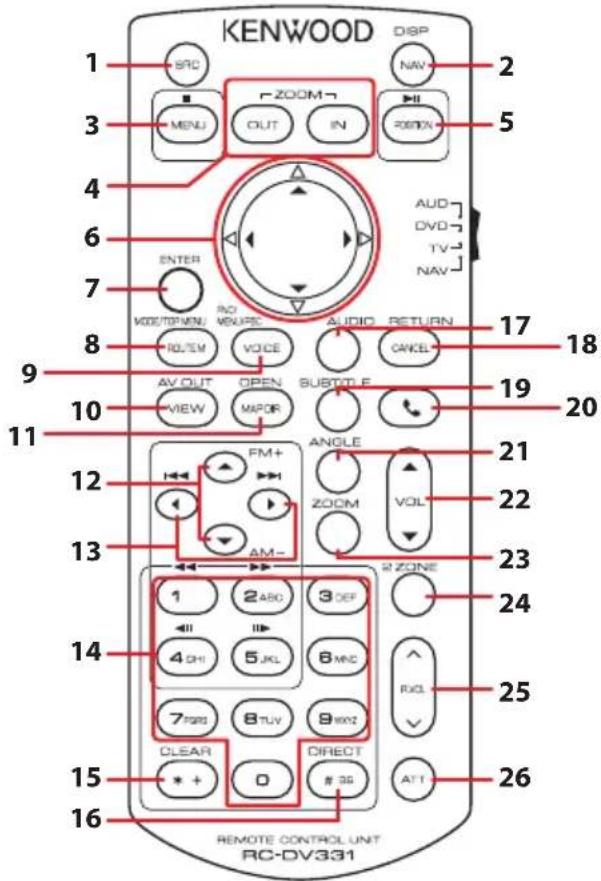

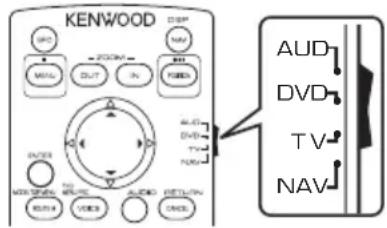

Télécommande 90

Installation des piles. 90

Fonctions des boutons de la télécommande.90

Connexion/Installation 93

Avant l'installation 93

Installation de l'appareil. 94

Dépannage 103

Problèmes et solutions 103

Messages d'erreur 103

Annexes 105

Supports et fichiers pouvant etre lus. 105

Codes de région dans le monde 107

Codes de langue du DVD 108

Specifications. 109

A propos de cet apparéil. 113

Avant l'utilisation

Précautions

AVENTISSEMENTS

Pour éviter toute blessure ou incendie, prenez les précautions suivantes:

• Pour éviter un court-circuit, ne mettez ni ne laisses jamais d'objets metalliques ( comme des pieces de monnaie ou des outils metalliques) à l'intérieur de l'appareil.
• Ne regardez pas ni ne fixez votre regard sur l'affichage de l'appareil trop longtempspendant la conduite.
• Si vous rencontres des problèmes pendant l'installation, consultez votre revendeur KENWOOD.

Precautions d'utilisation de l'appareil

• Lorsque vous achetez des accessoires en option, vérifie après de votre revendeur KENWOOD qu'ils fonctionneront avec votre modèle et dans votre région.
• Vous avez le choix de la langue dans laquelle s'affichent les menus, les balises des fichiers audio, etc. Voir Configuration de l'interface utiliser (p.74).
• Les fonctions Radio Data System ou Radio Broadcast Data System sont inopérantes dans les zones où le service n'est pris en charge par chaque station de radiodiffusion.

Protection du moniteur

• Ne touchez pas le moniteur avec un stylo à bille ou tout autre outil pointu. Cela pourrait l'endommager.

Nettoyage de l'appareil

• Si la façade de l'appareil est tâchéée, essuyez-la avec un chiffon doux et sec comme un chiffon en silicone. Si la façade est très sale, essuyez-la avec un chiffon humidifié d'un produit de nettoyage neutre, puis essuyez-la à nouveau avec un chiffon doux et sec propre.

REMARQUE

• La pulverisation directe de produit de nettoyage sur l'appareil risque d'endommager les pieces mécaniques. Si vous nettoyez la façade avec un chiffon trop rugieux ou un liquide volatil, comme un solvant ou de l'alcool, vous risquez d'en rayer la surface ou d'effacer les caractères sénégraphiés.

Condensation sur la lentille

Par temps froid, lorsque vous allumez le chauffage de la voiture, de la buée peut se former sur la lentille du lecteur de disque de l'appareil à cause de la condensation. Cette condensation présente sur la lentille (également appelée voile de lentille) peut empêcher la lecture des disques. Dans ce cas, retirez le disque et attendez que la buée s'évapore. Si l'appareil ne fonctionne toujours pas normalement au bout d'un moment, consultez votre revendeur KENWOOD.

3. Précautions relatives à la manipulation des disques

• Ne touchez pas la surface d'enregistrement du disque.
• Ne collez pas de ruban adhési sur le disque et n'utilise pas de disques sur lesquels du ruban adhési est collé.
• N'utilisez pas d'accessoires de disque.
• Nettoyez le disque en partant du centre vers le contour extérieur.

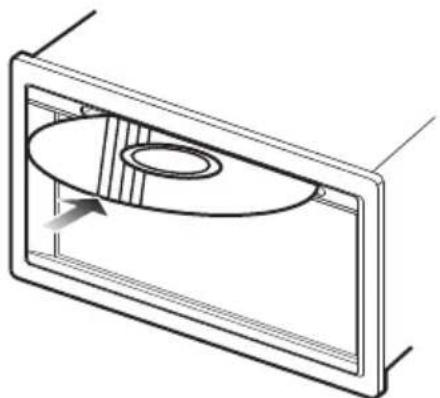

• Lorsque you retirez un disque de l'appareil, extrayez-le à l'horizontale.
• Si le trou central ou le bord extérieur du disque comporte des Bavures, éliminez-les avec un stylo à bille ou un objet similaire avant de l'utiliser.
• Les disques qui ne sont pas rônds ne peuvent pas être utilisés.

• Les disques de 8 cm (3 pouces) sont inutilisables.

• Les disques sales ou compteant des coloriages sur la surface d'enregistrement ne peuvent etre utilisés.
  Cet apparéil ne peut dire que les types de CD suivants.

Cet appeareil risque de ne pas dire correctement les disques qui ne portent pas cette marque.
- Vous ne pouvez pas dire un disque qui n'a pas eté finalisé. (Pour la procédure de finalisation, reférez-vous à votre logiciel de gravure et au mode d'emploi de votregraveur.)

Réception du signal GPS

Lors de la première mise sous tension de l'appareil, vous nevez attendre que le système acquiere les signaux satellite pour la première fois. Ce processus peut durer quelques minutes. Pour une acquisition rapide des signaux, veillez a ce que votre vehicule se trouve à l'extérieur, sur une zone ouverte eoignee des batiments hauts et des arbres.

Après la première acquisition des signaux satellite, le système pourra accuperir les signaux satellite plus rapidement par la suite.

À propos de GLONASS

Cet apparéil utilise le Système mondial de navigation par satellite (GLONASS) en plus du GPS.

La combinaison du GPS et du GLONASS permet d'affiner la précision de positionnement par rapport au GPS seul.

Avertissement pour les sateurs de smartphones

L'exécution en simultané de plusieurs applications sur votre smartphone, en écran partagé, sollicite tout particulièrement son microproessesur, d'ou une alteration potentielle des performances et de la qualité des communications.

Afin d'obtenir des résultats optimaux lors de l'association de votre smartphone avec votre autoradio Kenwood, assurez-vous de fermer toutes les applications inutilisées.

Mesures de sécurité et informations importantes

Veuillez direcss informations attentivement avant de commencer autiliser le systeme de navigation automobile KENWOOD et suivez les instructions presentees dans le present mode d'emploi. Ni KENWOOD ni Garmin ne sauront etre tenus responsables des problemes ou accidents resultant du non-respect des instructions presentees dans le present mode d'emploi.

AVENTISSEMENT

Le non-respect des mesures visant à éviter les situations potentiellement dangereuses suivantes peut occasionner un accident ou une collision pouvant entraîner la mort ou des blessures graves.

Pendant le processus de navigation, compare soigneusement les informations affichées sur le système de navigation à toutes les sources de navigation, y compris la signalisation routière, les signaux visuels et la cartographie. Pour des raisons de sécurité, vous devez toujours résoudre toute contradiction ou question avant de poursuivre la route.

Conduisez toujours votre vehicule de maniere sure.

Ne vous laissiez pas distraire par le système de navigation quand vous conduisez, et faites toujours attention à toutes les conditions de circulation. Minimisez le temps passé à visualiser l'écran du système de navigation pendant que vous conduisez, et utilisez le guide vocal aussi souvent que possible.

N'entrez pas de destinations, ne modifie pas les réglages ou n'accèdez pas aux fonctions requérant une utilisation prolongée des commandes du système de navigation quand vous conduisez. Stoppez votre vehicule en toute sécurité et conformément au code de la route avant de procéder à ces opérations.

Maintenez le volume du système à un niveau suffisamment bas pour pouvoir entendre les bruits extérieurs quand vous conduisez. Si vous ne pouvez plus entendre les bruits extérieurs, il se peut que vous ne puissiez pas réagir de manière appropriée aux conditions de circulation. Cela peut occasionner des accidents.

Avant l'utilisation

Le système de navigation n'affichera pas la position correcte du vehicule lors de la première utilisation après l'achat ou si la pile est déconnectée. Toutefois, les signaux satellite GPS seront bientôt reçus et la position correcte sera affichée.

Faites attention à la température ambiente. L'utilisation du système de navigation à des températures extrêmes peut occasionner un dysfonctionnement ou endommager le système. Notez également que les fortes vibrations, les objets métalliques ou la déténération d'eau dans l'appareil risquent d'endommager l'appareil.

ATTENTION

Le non-respect des mesures visant à éviter les situations potentiellement dangereuses suivantes peut occasionner des blessures ou des dommages matériels.

Le système de navigation est concu pour vous fournir des suggestions de trajet. Il ne reflète pas les fermétures de routes ni les conditions de circulation ou autres facteurs pouvant affecter la sécurité ou les heures programmes quand vous conduisez.

Utilisez le système de navigation uniquement comme système auxiliaire. N'essayez pas d'utiliser le système de navigation si vous souhaitez Obtir des données précises concernant la direction, le lieu ou la topographie. Le Système de positionnement global (GPS) est exploité par le gouvernement des États-Unis, qui est seul responsable de sa précision et de sa maintenance. Le système gouvernement peut être soumis à des modifications pouvant affecter la précision et la performance de tous les équipements GPS, y compris du système de navigation. Bien que le système de navigation soit un dispositif de précision, tout dispositif de navigation peut faire l'objet d'une mauvaise utilisation ou interprétable et donc, perdre en fiabilité.

INFORMATIONS IMPORTANTES

Préservation de la batterie du vehicule

Le système de navigation peut être utilisé quand la clé de contact est positionné sur ON ou ACC. Toutefois, afin de préserver la batterie, il doit être utilisé, dans la mesure du possible, quand le moteur tourne. L'utilisation prolongée du système de navigation quand le moteur est eteint peut décharger la batterie.

Informations cartographiques

L'un des objectifs de Garmin est de fournir aux clients la cartographie la plus complète et la plus précise qui soit à un coût raisonnable. Nous utilisons une combinaison de sources de données gouvernementales et privées que nous identifiçons dans la documentation produit et les messages de copyright affichés à l'attention du consommateur. Presque toutes les sources de données contiennent quelques données imprecises ou incomplètes. Dans certains pays, soit les informations cartographiques ne sont pas disponibles, soit leur tarif est complètement prohibitif.

Comment lore ce manuel

• Les écans et façades illustrés dans le present manuel sont des exemples destinés à fournir une explication plus claire des opérations. C'est pourquoit il est possible qu'ils soient différents des écans ou de la façade de l'appareil, ou que certaines séquences d'affichage soient différentes de celles utilisées.
• Langue d'affichage: L'anglais est utilisé dans un but explicatif. Vous pouvez désirar la langue d'affichage à partir du menu [SETUP]. Voir Configuration de l'interface utilisateur (p.74).

Utilisation de base

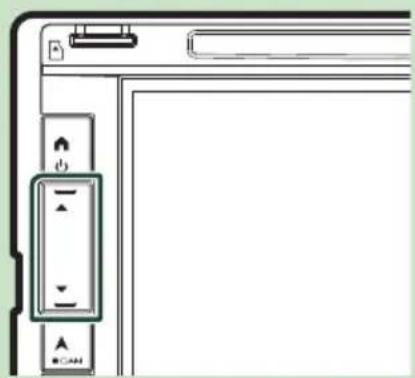

Fonctions des boutons en façade

DNX9190DABS/DNX7190DABS

DNX5190DABS

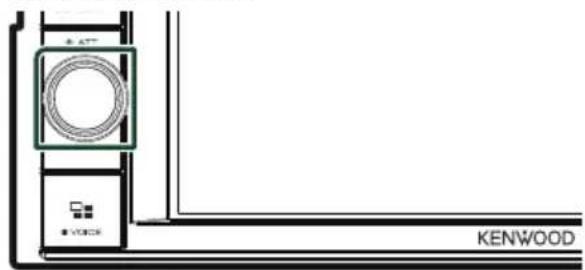

DNR4190DABS/DNR3190BTS

DX419DABS

REMARQUE

Les écrans illustrés dans le present manuel sont des exemples destinés à fournir unelication plus claire des opérations. Pour cette raison, il peut arriver qu'ils soient différents de ceux rencontres dans la réalité.

Numéro Désignation Mouvement

1	Capteur de télécommande	• Reçoit le signal de la télécommande.
2	Volume)	• Règle le volume. Le volume augmentera jusqu'à 15 tant que vous maintainrez ▲,enforcé. (p.12) (DNX9190DABS / DX7190DABS / DX5190DABS uniquement)
3	NAV/	• Affiche l'écran de navigation. • Appuyer etmaintenir enforcé les boutons permet de basculer la vue de laamera sur marche/arrêt. L'appareil photo dont la vue est affichée en premier change en fonction du réglage « Camera Setup » et de la position du levier de sélection dans la grille de selection.
4	ACCUEIL/	• Affiche l'écran d'ACCUEIL (p.14). • Appuyez pendant 1 seconde pour éteindre l'appareil. • Quand l'appareil est éteint, permet de lemettre en marche.
5	MENU/	• Affiche l'écran du menu contextuel. • Appuyer pendant 1 seconde commute l'atténuation de la marche/arrêt du volume* (DNX9190DABS / DX7190DABS / DX5190DABS uniquement) • Appuyez et maintenez enforcé le bouton pour éteindre l'écran. (DNR4190DABS / DX419DABS / DNR3190BTS uniquement)
6		• Affiche l'écran APP (Apple CarPlay/Android Auto/Miroitage sans fil). • Appuyer etmaintenir enforcé permit d'afficher l'écran de reconnaissance vocale (p.65). • Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait deMAINtenir enforcé le bouton permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth. (p.57)
7		• Affiche l'écran de réglage de l'angle. - [DISC EJECT]: Éjecte le disque. - [OPEN]: Oùvre entièrement le panneau vers l'emplacement de la fente de la carte SD. • Quand le panneau est ouvert, une pression permet de le referrer. • Pour éjecter le disque de force, appuyez pendant 2 secondes et touchez [DISC EJECT] après l'apparition du message. (DNX9190DABS / DX7190DABS uniquement)

Numéro Designation Mouvement

8	ATT·Active/désaive l'atténuation du volume. (DNR4190DABS / DNX419DABS / DNR3190BTS uniquement)
9	Logement où insérer les disques à contenu multimédia. (DNX9190DABS / DNX7190DABS / DNX5190DABS / DNX419DABS uniquement)
10	Logement pour carte SD	• Logement où insérer une carte SD. • Vous pouvez dire des fichiers audio/vidéo dans la carte. *1 • Logement destiné à accueillir une carte SD de mise à niveau de la cartographie. Pour savoir commentmettre à niveau la cartographie,consultez le mode d'emploi du système de navigation. *2 *1 Si le fichier de mise à jour de la carte restede dans la carte SD, vous ne pouvez pas dire de fichiers audio/vidéo. *2 Le système de l'appareil se réinitialise après insertion/retrait de la carte SD MAP. (DNX9190DABS / DNX7190DABS uniquement)
11	Logement pour carte microSD	• Logement où insérer une carte microSD. • Vous pouvez dire des fichiers audio/vidéo dans la carte. *1 • Logement destiné à accueillir une carte microSD de mise à niveau de la cartographie. Pour savoir commentmettre à niveau la cartographie,consultez le mode d'emploi du système de navigation. *2 *1 Si le fichier de mise à jour de la carte restede dans la carte microSD, vous ne pouvez pas dire de fichiers audio/vidéo. *2 Le système de l'appareil se réinitialise après insertion/retrait de la carte microSD MAP. (DNX5190DABS / DNR419DABS / DNX419DABS / DNR3190BTS uniquement)

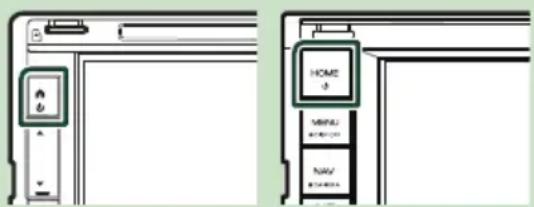

Mise en marche de l'appareil

La méthode d'allumage est différente selon le modele.

1 Appuyez sur le bouton [HOME]

DNX9190DABS/DNX7190DABS

DNX5190DABS DNR4190DABS / DNX419DABS / DNR3190BTS

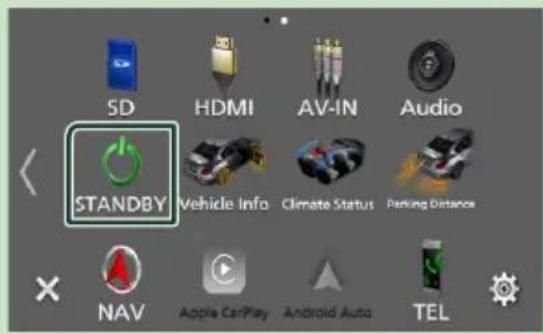

Pour éteindre l'appareil :

1 Appuyez sur le bouton [HOME] pendant 1 seconde.

REMARQUE

• Si c'est la première fois que vous mettez en marche l'appareil après son installation, il vous faut proceder à la Configuration initiale (p.10).

Paramètres initiaux

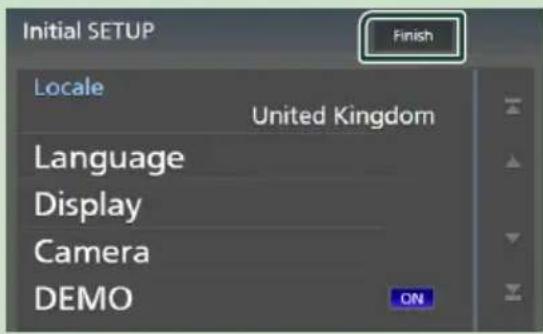

Configuration initiale

Effectuez cette configuration lors de la première utilisation de cet apparéil.

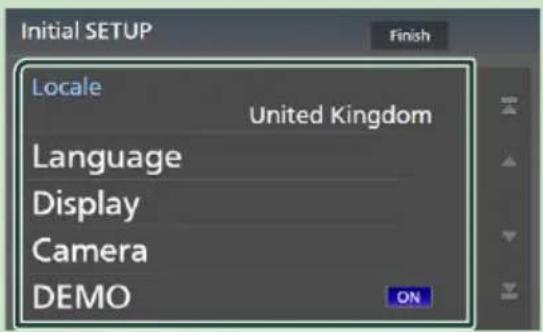

1 Réglez chaque option comme suit.

■[Locale]

Selectionnez le pays pour le système de navigation.

La langue, l'unité de distance et l'unité de carburant sont configurées.

① Touchez [Locale].
② Sélectionnez le pays souhaité.

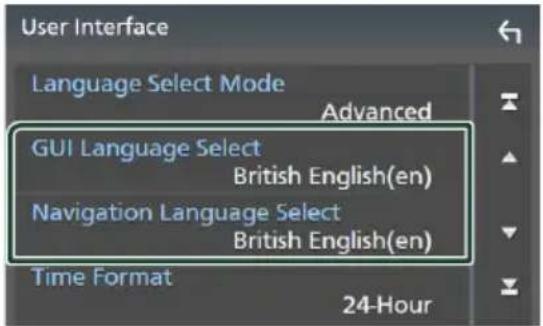

■[Language]

Selectionne la langue utilisée sur l'écran de commande et sur les éléments de configuration. La langue selectionnée par défaut est «British English (en)».

① Touchez [Language].
② Touchez [Language Select].
③ Sélectionnez la langue désirée.
④ Touchez

Pour plus de détails, reportez-vous à la section Configuration de l'interface utilisateur (p.74).

■[Display]

Configurez la couleur d'éclairage des touches.

S'il est encore difficile de voir l'image à l'écran, réglez l'angle de vue.

① Touchez [Display].

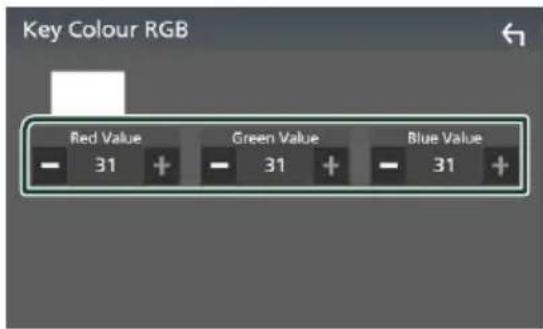

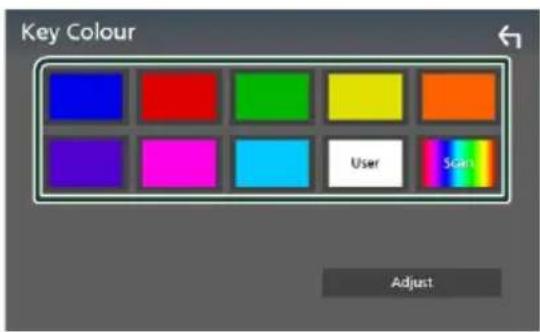

② Touchez [Key Colour].
③ Sélectionnez la couleur désirée.
④ Touchez

(DNX9190DABS / DNX7190DABS
uniquement)

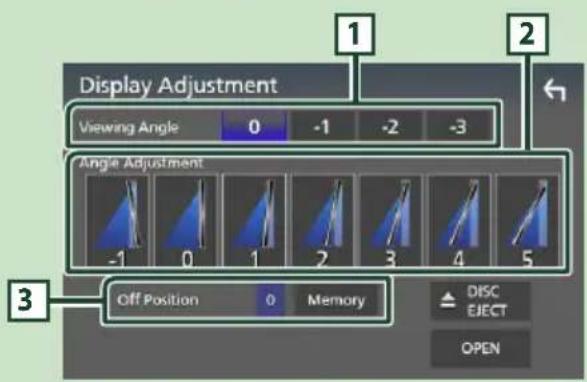

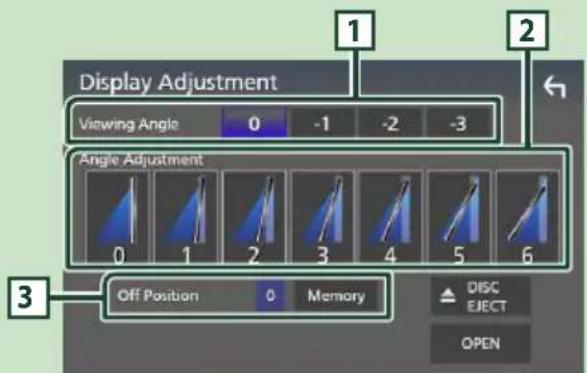

⑤ Touchez [Display Adjustment].
⑥ Réglez un angle de vue et une position d'inclinaison.
⑦ Touchez

Pour plus d'informations, reportez-vous à la section Réglage de l'affichage (p.13).

(DNX5190DABS/DNR4190DABS/DNX419DABS/DNR3190BTS unquement)

⑤ Touchez [Viewing Angle].
⑥ Sélectionnez un angle de vue.
⑦ Touchez [G].

Pour plus de détails, reportez-vous à la section Angle de vue (p.13).

Pour plus de détails, reportez-vous à la section Configuration de l'affichage (p.77).

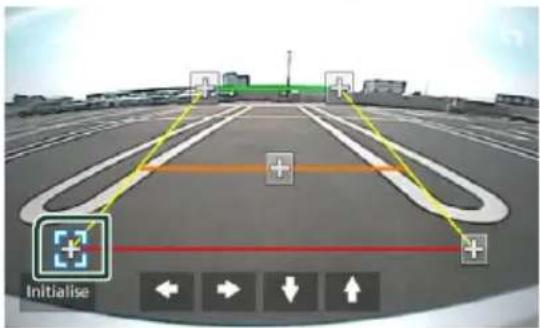

[Camera]

Configurez les paramétres deamera.

① Touchez [Camera].
② Réglez chaque option et touchez [G]. Pour plus de détails, reportez-vous à la section Configuration des caméras (p.69).

[DEMO]

Permet de paramétre le mode de démonstration. Le choix par défaut est «ON».

2 Touchez [Finish].

REMARQUE

• Ces réglages sont paramétrables depuis le menu de configuration. Voir Configuration (p.74).

Configuration du code de sécurité

Vous pouvez programmer un code de sécurité pour protégger votre système récepteur contre le vol.

Lorsque la fonction de code de sécurité est activée, le code ne peut pas etre changé et la fonction ne peut pas etre enlevée. Veuillez noter que le code de sécurité peut etre configuré du numero de 4 à 8 chiffres de votrechoix.

Preparation

• Reglez [DEMO] sur OFF dans l'écran Spécial (p.76).

6 Saisissez de nouveau le même code et touchez [Enter].

Votrecode de sccurite est desormais enregistré.

REMARQUE

• Touchez [BS] pour supprimer la dernière saisie.
• Si vous saississez un code de sécurité différent, l'écran returne à l'étape 5 (pour la première saisie du code).
• Si vous avez débranché le récepteur de la batterie, entrez le même code de sécurité que celuiprogramme à l'etape 5 et touchez [Enter].
  Vous pouvez utiliser votre récepteur.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

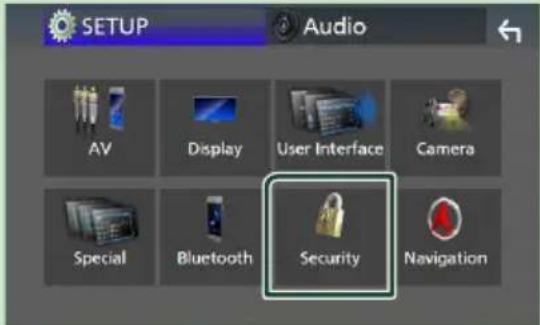

3 Touchez [Security].

L'écran de sécurité s'affiche.

4 Touchez [Security Code Set] sur l'écran de sécurité.

L'écran de réglage du code de sécurité s'affiche.

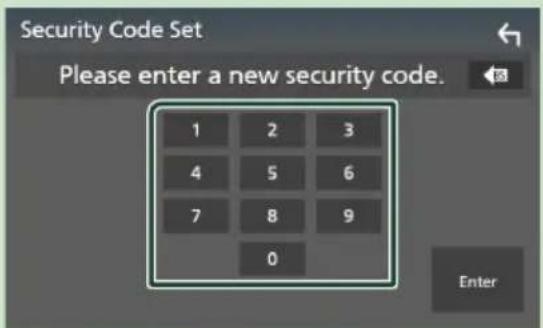

Saisissez un code de sécurité de 4 à 8 chiffres et touchez [Enter].

Pour changer le code de sécurité :

1 Touchez [Security Code Change] sur l'écran de sécurité.

L'écran de réglage du code de sécurité s'affiche.

Entrez le code de sécurité actuellement enregistré, puis appuyez sur [Enter].
3 Saisissez un nouveau code de sécurité de 4 à 8 chiffres et touchez [Enter].
4 Saisissez de nouveau le même code et touchez [Enter].

Votre nouveau code de sécurité est enregistré.

Pour annuler le code de sécurité :

1 Touchez [Security Code Cancellation] sur l'écran de sécurité.
L'écran de réglage du code de sécurité s'affiche.
Entrez le code de sécurité actuellement enregistré, puis appuyez sur [Enter].

Le code de sécurité est effacé.

Réglages du calendrier/horloge

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [User Interface].

L'écran d'interface utilisateur s'affiche.

4 Réglez chaque option comme suit.

Faites defiler la page pour afficher les éléments cachés.

Time Format]

Selectionnez le format d'affichage de l'heure.

[12-Hour]/[24-Hour] (valeur par défaut)

■[Clock]

NAV-SYNC: Synchronise l'heure de l'horloge avec les données GPS de navigation.

[Manual]: Reglez l'horloge manuellement.

Time Zone

Si vous avez selectionné [Manual] pour l'horloge, veuilles selectionner le fuseau horaire.

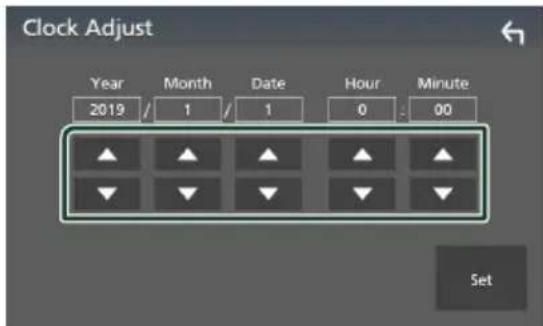

Clock Adjust]

Si vous sélectionnez [Manual] pour l'horloge, réglez la date et l'heure manuellement. (p.76)

REMARQUE

• Veuillez regler la date et l'heure. Si elles ne sont pas regliées, certaines fonctions peuvent ne pas fonctionner.

Réglage du volume

Yououpouvezreglerlevolume(0a40).

DNX9190DABS/DNX7190DABS/ DNX5190DABS

Appuyez sur [▲] pour augmenter, et appuyez sur [▼] pour réduire.

Maintenez [▲] enforcé pour augmenter le volume de façon continue jusqu'au niveau 15.

DNX9190DABS / DNX7190DABS

DNX5190DABS

DNR4190DABS/DNX419DABS/DNR3190BTS

Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter, et dans le sens contraire pour réduire.

Réglage de l'affichage (DNX9190DABS / DNX7190DABS)

1 Appuyez sur le bouton [▲].

L'ecran de réglage de l'affichage s'affiche.

Vous pouvez configurer les éléments suivants à partir de cet écran.

DNX9190DABS

DNX7190DABS

Angle de vue

Vous pouvez ajuster l'angle de vue quand l'image sur l'écran est difficile à voir de manière uniforme. Plus la valeur est petite (négative), plus l'image apparait blanche à l'écran.
« 0 » (par défaut)/« -1 »/« -2 »/« -3 »

2 Réglage de l'angle

Selectionnez la position d'inclinaison que vous souhaitez configurer. La valeur par défaut est «0»

3 Position d'arret

Voussouspoucezmémoriserl'inclinaisonàlaquelle se trouve le moniteur à cet instant comme l'inclinaison devant etre la sienne quand l'appareil est eteint.Touchez [Memory] quand I'angle souhaite est selectionné.

Angle de vue (DNX5190DABS / DNR4190DABS / DNX419DABS / DNR3190BTS)

Vous pouvez ajuster I'angle de vue quand l'image sur I'écran est difficile à voir de manière uniforme. Plus la valeur est petite (négative), plus l'image apparait blanche à l'écran.

1 Appuyez sur le bouton [MENU]. Le menu contextual s'affiche.
2 Touchez [SETUP].
3 Appuyez sur [DISPLAY].

L'écran d'affichage apparait.

4 Touchez [Viewing Angle].
5 Sélectionnez l'angle que vous souhaitez configurer. La valeur par défaut est «0».(p.77)

Fonctionnement tactile

Pour réaliser des opérations sur l'écran, vous devez toucher, toucher longuement, feuilleter ou defiler pour selectionner un élément, afficher l'écran de menu de réglage ou changer les pages.

- Toucher

Touchez légerement l'écran pour sélectionner un élément sur l'écran.

- Toucher longuement

Touchez l'écran et gardez voter doigt sur l'écran jusqu'à ce que l'affichage change ou qu'un message soit affché.

Feuilleter

Faites glisser vous doigt
rapidement vers la gauche ou vers la droite sur l'écran pour changer de page.
Vous pouvez faire défiler un écran de liste en faisant glisser vous doigt vers le haut/bas sur l'écran.

Défilé

Faites glisser votre doigt vers le haut ou le bas pour faire defiler l'écran.

Descriptions de l'écran d'ACCUEIL

La plupart des fonctions sont accessibles depuis I'écran ACCUEIL.

1 -Widget (p.24) -Vous pouvez aussi changer le widget en feuilletant vers la gauche ou la droite sur la zone du widget. -Touchez le widget afin d'afficher I'ecran détaillé.
2 Affiche I'ecran de selection de la source. (p.16)
3 Icones de raccourci de source de lecture (p.16)

Affiche I'écran d'ACCUEIL

1 Appuyez sur le bouton [HOME].

DX5190DABS

DNR4190DABS/DNX419DABS/DNR3190BTS

L'écran d'ACCUEIL apparait.

Menucontextuel

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Appuyez pour afficher le menu contextuel.

DNX9190DABS / DNX7190DABS / DNR4190DABS / DNR3190BTS

Le menu contient les options suivantes.

	· Affiche l'écran de réglage de l'écran. (p.74)
	· Éteint l'affichage. (p.15)
	· Affiche la vue de l'écran de laamera. (p.69)
	· Affiche l'écran de menu CONFIGURATION. (p.74)
	· Affiche l'écran audio. (p.81)
	· Affiche l'écran de contrôle de la source en cours. Les fonctionnalités attachées au pictogramme varient selon les sources. Cette icône est pour la source USB.
	· Fermez le menu contextual. DNX9190DABS / DNX7190DABS / DNR4190DABS / DNR3190BTS uniquement

• Touchez pour éjecter le disque.
• Touchez pendant 2 secondes pour éjecter le disque de force, puis touchez [Yes] après l' apparition du message. DNX5190DABS / DNX419DABS uniquement

• Icônes de sources de raccourcis: La source change pour celle que vous avez définie avec un raccourci. Pour le réglage des raccourcis, reportez-vous à la section Personnalisez les icônes de sources des raccourcis sur l'écran ACCUEIL (p.17).

Mettez l'écran hors tension

1 Sélectionnez [Display OFF] sur le menu contextual.

REMARQUE

• Touchez l'affichage pour activer l'écran.
  Pour afficher l'horloge quand I'écran est éteint, vous devez régler «OSD Clock» sur «ON». (p.77)

Description de l'écran de sélection de source

Vous pouvez afficher les icônes de toutes les sources de lecture et les options sur l'écran de seLECTION de source.

• Change les sources de lecture. Pour les sources de lectures, voir p.16.

• Indication de la page

Utilisation de base

3	• Change les pages. (Touchez / [1]) Vous pouze aussi changer les pages en feuilletant vers la gauche ou la droite sur l'écran.
4	• Revient à l'écran précédent.
5	• Affiche l'écran de menu CONFIGURATION. (p.74)

Sélectionnez la source de lecture

1 Appuyez sur le bouton [HOME]

L'écran d'ACCUEIL apparait.

2 Touchez

Depuis cet écran, vous pouvez selectionner les sources et fonctions suivantes.

NAV	· Affiche l'écran de navigation. (p.19)
Apple CarPlay	· Bascule vers l'écran Apple CarPlay depuis l'iPhone connecté. (p.35)
Android Auto	· Passe à l'écran Android Auto depuis l'appareil Android connecté. (p.38)
TEL	· Affiche l'écran Mains libres. (p.63) Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, la boîte de dialogue d'appariement en attente Bluetooth s'affiche.* (p.57)
Radio	· Commute sur la réception radio. (p.49)
DAB	· Commute sur la réception DAB. (p.53) Sauf DNR3190BTS
Bluetooth	· Lit les fichiers sur un lecteur audio Bluetooth. (p.57)
DISC	· Lit un disque. (p.28) DNX9190DABS / DNX7190DABS / DNX5190DABS / DNX419DABS uniquement
iPod	· Lit les fichiers sur un iPod/iPhone. (p.46)
USB	· Lit les fichiers sur un périphérique USB. (p.42)
SD	· Lit les fichiers sur une carte SD. (p.42)
Spotify	· Bascule sur Spotify. (p.40)

HDMI	·Lit le contenu d'un périphérique connecté à la borne d'entrée HDMI. (p.73)
AV-IN	·Commute sur l'appareil extérieur connecté à la borne d'entrée AV-IN. (p.72)
	·Passe à l'écran Miroitage sans fil depuis l'appareil Android connecté. (p.35)
Audio	·Affiche l'écran audio. (p.81)
STANDBY	·Met l'appareil en veille. (p.17)

1 Lorsque vous vous connectez avec Apple CarPlay ou Android Auto, le mode de fonctionnement est le même que sur un téléphone fourni dans Apple CarPlay ou Android Auto. Si les applications Apple CarPlay ou Android Auto sont connectées par le périphérique Bluetooth pendant une conversation, l'appeil en cours se poursuivra.
2 Le CA-C3AV (accessoire en option) est connecté à la borne d'entrée AV-IN pour le visuel. (p.99)

Pour selectionner la source de lecture sur I'ecran ACCUEIL

Les 4 éléments affichés sur l'écran de seLECTION de source avec les grandes icones apparaisent sur l'écran d'ACCUEIL.

Vous pouvez changer les éléments affichés dans cette zone en personnelisant l'écran de seLECTION de source. (p.17)

Pour selectionner la source de lecture sur I'ecran de commande de la source

Affichez les icônes de seLECTION de la source en touchant ou en faisant défiler sur la gauche ou la croite sur l'écran de commande de la source, puis seLECTIONnez la source de lecture.

Mettez l'appareil en veille

1 Appuyez sur le bouton [HOME] 山 L'ecran d'ACCUEIL apparait.
2 Touchez
3 Touchez [STANDBY].

Personnalisez les icônes de sources des raccourcis sur l'écran ACCUEIL

Vous pouvez dispose les pictogrammes des sources comme bon vous semble.

1 Appuyez sur le bouton [HOME] 日 L'ecran d'ACCUEIL apparait.
2 Touchez
3 Touchez et maintenez le pictogramme que vous souhaitez déplacer en mode de personnalisation.

4 Faites glisser le pictogramme vers la position souhaitation.

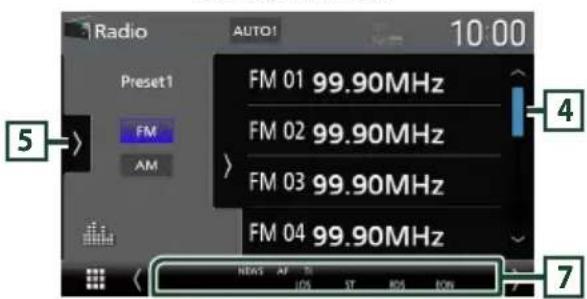

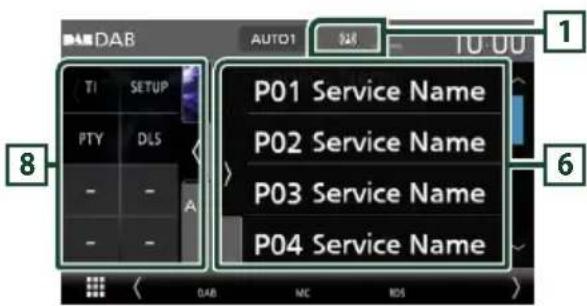

Descriptions de l'écran de commande de source

Certaines fonctions peuvent etre executees depuis la plupart des écrans.

Indicateurs

Utilisation de base

1one de toutes les sources

Affiche I'ecran de selection de la source. (p.15)

2 Écran secondaire

• L'écran secondaire passé à un autre écran chaque fois que vous le touchez. Vous pouze aussi changer l'écran secondaire en faisant défiler vers la gauche ou la droite sur l'écran.

• Indicateurs : Affiche l'etat actuel de la source et ainsi de suite.

• [ATT]: L'attenuateur est actif.
  [DUAL]: La fonction Dual zone est active.

• [MUTE]: La fonction de réglage de coupure de son (sourdine) est active.

• [LOUD]: La fonction de réglage du volume est active.

• Informations de navigation : Affiche l'emplacement et la direction actuels. L'écran bascule sur l'écran de navigation lorsque vous touchez ici.

• Icônes de sources de raccourcis: La source change pour cette que vous avez définie avec un raccourci. Pour le réglage des raccourcis, reportez-vous à la section Personnelisez les icônes de sources des raccourcis sur l'écran ACCUEIL (p.17).

3 Listedescontinus

Affiche la liste des chansons/fichiers/stations/ canaux.

4TELY

• Informations concernant les péripériques Bluetooth connectés.

Illustration et informations

Vous pouvezCHOISIR d'afficher une illustration et des informations sur le morceau ou seulement des informations detaillées sur le morceau. Si vous touche la zone d'illustration, vous basculez sur le VU-metre. (Les sources audio du disque, USB, SD, iPod, DAB, Bluetooth audio uniquement)

Modifier la taille du texte des informations sur la chanson lorsque «Small Audio Text» est régé sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

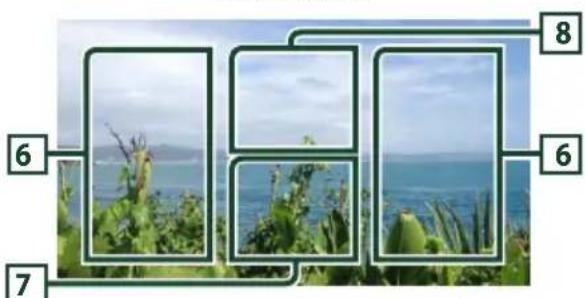

6 Panneau de fonction

Appuyez sur le côte gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

7 Touches d'opération

Il est possible d'utiliser la source actuelle à l'aide de ces touches de commande. Les fonctions disponibles varient selon le type de source.

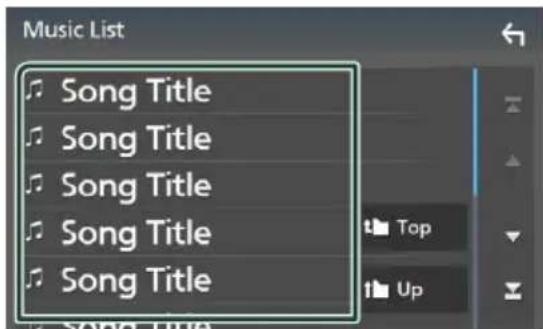

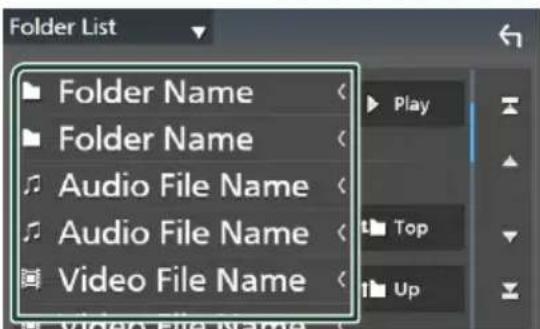

Écran des listes

Certaines touches de fonction sont communes aux écrans de liste de la plupart des sources. Voir (p.32, 45, 48, 62).

Affiche l'écran de la liste

Pour les disques à contenu multimédia/USB/SD/iPod:

1 Touchez [Q] ou l'élément figurant dans la zone d'informations dans l'écran de commande de la source.

L'écran de la liste s'affiche.

Pour l'audio Bluetooth :

1 Touchez [Q].

L'écran de la liste s'affiche.

Vous pouvez utiliser les touches de commande suivantes à partir de cet écran.

Affiche la fenetre de selection de type liste.

Affiche une liste des fichiers de musique ou de film.

Fait defiler le texte affché.

Les touches ayant plusieurs fonctions s'affichent ici.

• Play: Joue toutes les pistes dans le dossier contenant la piste actuelle.
• A-Z: Passe à la dette que vous avez saisie (recherche alphétique).
  Top Up nonte au niveau hierarchique supérieur.

] Défilament de la

page

Vous pouvez changer de pages pour afficher plus d'éléments en appuyant sur

[1] Affiche la page du haut ou la page du bas.

Revient à l'écran précédent.

REMARQUE

• En fonction de la source ou du mode en cours d'utilisation, il est possible que certaines touches de fonction ne s'affichent pas.

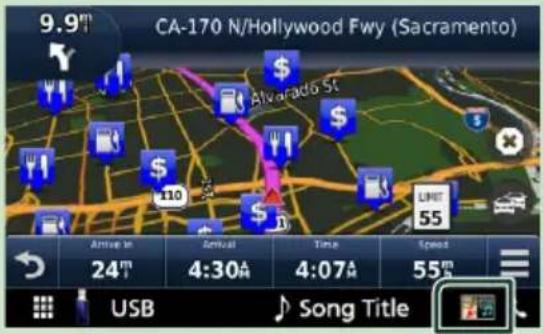

Fonctionnement de navigation

Pour des explications détaillées sur la fonction de navigation, veuillez consulter le mode d'emploi correspondant.

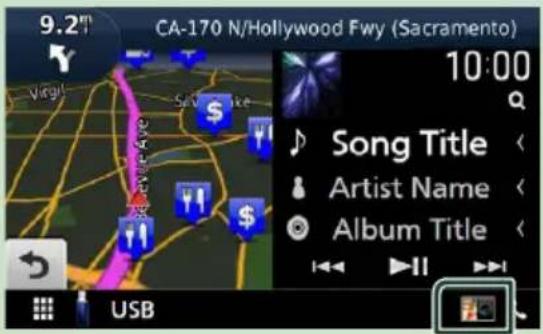

Afficher l'écran de navigation

1 Appuyez sur le bouton [NAV]. DNX9190DABS / DNX7190DABS

DNX5190DABS DNR4190DABS/DNX419DABS/DNR3190BTS

L'écran de navigation apparait.

2 Touchez D].

L'écran du menu principal s'affiche.

Comment utiliser le système de navigation

1 Activez la fonction souhaitation depuis l'écran du Menu principal.

Etat du signal GPS et GLONASS.

Cherche une destination.

Visualise la cartographie.

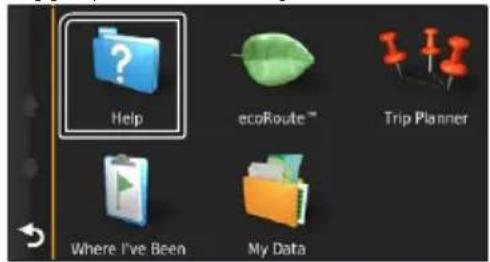

Utilise les applications (Apps) telles que ecoRoute et Help (Aide).

Règle les paramètres.

REMARQUE

• La réception du GLONASS n'est pas disponible sur tous les modèles d'appareils.
  L'Aide vous fournit des informations supplémentaires sur le système de navigation. Pour afficher l'Aide, touchez [Apps] puis touchez [Help].

REMARQUE

Pour plus d'informations sur votre système de navigation, teléchargez la dernière version du mode d'emploi à l'adresse http://manual.kenwood.com/edition/im399/

Saisissez votredestination,puis démarrezle guidage. Recherche des points d'intérêt

① Touchez [Where To?].
② Sélectionnez une catégorie et une sous-catégorieie.
③ Sélectionnez une destination.
④ Touchez [Go!].

REMARQUE

• Pour saisir les lettres du nom, touchez la barre de recherche et saisissez les lettres.

3 Poursuivez votre trajet jusqu'à destination.

REMARQUE

L'icone de limitation de vitesse sert uniquement d'indication et ne se substitue enaucun cas à la responsabilité du conducteur qui doit tener compte de tous les signaux de limitation de vitesse et doit adopter une conduite sure à tout moment. Garmin et JVC KENWOOD ne sont pas responsables pour les contraventions ou sanctions que vous pourriez receivevoir en cas d'infraction routiere.

Votre trajet est indiqué par une ligne magenta. Lors de votre voyage, votre système de navigation vous guide vers la destination de votrechoix à l'aide du guide vocal, des flèches sur la carte et des directions indiquées en haut de la carte. Si vous给您 éloignez de leur trajet initial, leur système de navigation recalcule le trajet.

Visualise la page Next turn ou la page de vue de la jonction, si disponible.

Visualise la page Turn List.

3

Visualise la page Where Am I? Page.

5

Arrête l'itinéraire en cours.

6

Affiche les informations routieres de l'itinéraire.

7

Retourne au menu principal.

8

Champ de données. Touchez pour afficher un autre champ de données.

9

Vitesse du vehicule. Appuyez pour afficher les informations relatives à un trajet.

9

Affiche des options supplémentaires.

REMARQUE

• Effleurez et glissez sur la carte pour visualiser une autre zone de la carte.
• Il se peut qu'une icone de limitation de vitesse apparaisse quand vous roulez sur les autoroutes principales.

- Ajouter un arrêt

① Quand vous naviguez dans un trajet, touchez [ ], puis [Where To?].
② Chercher l'arrêt supplémentaire.
③ Touchez [Go!].
④ Touchez [Add to Active Route] pour ajouter cet arrêt avant votre destination finale.

Faire un detour

① Quand vous naviguez dans un trajet, touchez [E].
② Touchez

■Éviter manuellement le traffic sur votre trajet

① Sur la carte, appuyez sur [ ]
② Touchez [Traffic On Route].
③ Si nécessaire, effleurez les flèches pour visualiser d'autres retardes de circulation sur votre trajet.
④ Touchez [] > [Avoid].

■Visualisation de l'etat du traffic La carte de l'etat du traffic indique a laide de codes de couleur le flux du traffic et les retards.

① Sur la carte, appuyez sur [ ]
② Touchez [Traffic Conditions].

A propos du traffic

• Le service d'informations liées au traffic n'est pas disponible dans certaines régions ou dans certains pays.
• Garmin et JVC KENWOOD ne sont pas responsables de la précision ou des délais de transmission des informations routières.
• Vous pouvez receivevoir les informations routières INRIX et les prévisions météorologiques en connectant votre iPhone ou smartphone Android sur lequel l'application «KENWOOD Traffic Powered By INRIX» est installée. Pour plus de détails, voir l'application «KENWOOD Traffic Powered By INRIX».
• Avec un récepteur d'info-trafic FM, le système de navigation peut receivevoir et utiliser les informations routières. L'abonnement TMC FM s'active automatiquement lorsque le système de navigation acquires des signaux satellites tout en recevant les signaux sur le traffic du prestataire de services. Connectez-vous sur www.garmin.com/kenwood pour plus d'informations.
  Lors de la reception d'info-traf INRIX, les informations TMC FM ne sont pas affichees.

■Mise à jour des cartes

Vos pouvez acheter une carte mise a jour aprres de Garmin.

① Consultez www.garmin.com/kenwood.
② À partir de la section de mises à jour des cartes, Sélectionnéz Mise à jour
③ Suívez les instructions à l'écran.

Utilisation de base

Contrôler l'audio depuis l'écran de navigation

Vous pouvez contrôler les sources audio alors que l'écran de navigation est déjà affché.
De même, vous pouvez visualiser les informations de navigation alors que l'écran de contrôle de la source audio est affché. (p.17)

1 Lors de la lecture de fichiers audio, touchez [1] su l'écran de navigation.

Chaque fois que vous touchez l'icone, I'écran bascule comme suit.

Affiche la navigation et les touches de contrôle de la source en cours.

Affiche la navigation et l'affichage de la lecture de la video actuelle.

Affiche l'affichage de navigation et la vue de laamera.

Retourne à la navigation en plein écran.

REMARQUE

Pour plus de détails sur les touches de contrôle, consultez les instructions des sections correspondantes.
- Touchez le pictogramme de la source au bas de l'écran pour afficher l'écran audio en entier. Pendant la lecture d'une video, touchez la zone d'affichage pour afficher les touches de commande.
- Pendant l'affichage de la vueamera, toucher la zone d'affichage permet de basculer vers les vues deamera configurées dans les réglages d'affection. (p.70)

PARAMÉTRAGE Navigation

1 Appuyez sur le bouton [MENU]#. Le menu contextual s'affiche.
2 Touchez [SETUP]. L'écran de menu de configuration s'affiche.

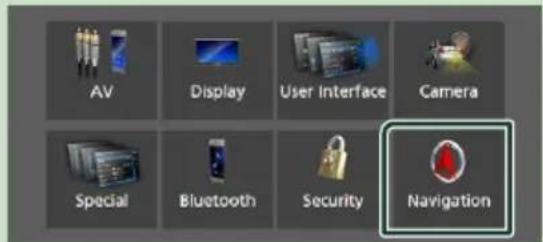

3 Touchez [Navigation].

L'écran de configuration de la navigation s'affiche.

4 Reglez chaque option comme suit.

[NAV Mute] (système d'enceintes à 2 voies uniquement)

Met en sourdine les haut-parleurs arrrierependant le guidage vocal par le systeme denavigation. Le choix par défaut est «ON»

Sélectionne les enceintes utilisées pour le guidage vocal du système de navigation.

• [Front L]: Utilise l'enceinte avant gauche pour le guidage vocal.
• [Front R]: Utilise l'enceinte avant droite pour le guidage vocal.
• [Front All] (Par défaut): Utilise les deux enceintes avant pour le guidage vocal.

[NAV Voice Volume]

Règle le volume pour le guidage vocal du système de navigation. La valeur par défaut est «24».

Vous pouvez receivevoir lesinfos traffic et les prévisions météorologiques INRIX en connectant votre iPhone ou smartphone Android, sur lequel l'application « KENWOOD Traffic Powered By INRIX » est installée à cet apparéil.

Preparation

• Installez la derniere version de l'application KENWOOD Traffic Powered By INRIX sur votre iPhone ou Android.

iPhone: Recherche « KENWOOD Traffic Powered By INRIX » dans l'App Store d'Apple pour rechercher et installer la version la plus récente.

• Android: Recherche « KENWOOD Traffic Powered By INRIX » dans Google Play pour trouver et installer la version la plus récente.

• Pour plus de détails, voir l'application «KENWOOD Traffic Powered By INRIX».

1 Connecter le périphérique.

• Pour connecter un péripérisque via Bluetooth, enregistrez-le comme péripérisque Bluetooth et executez au préalable le réglage du profil App (SPP) de la connexion. Voir Enregistrez le péripérisque Bluetooth (p.57) et Connectez l'appareil Bluetooth (p.59).

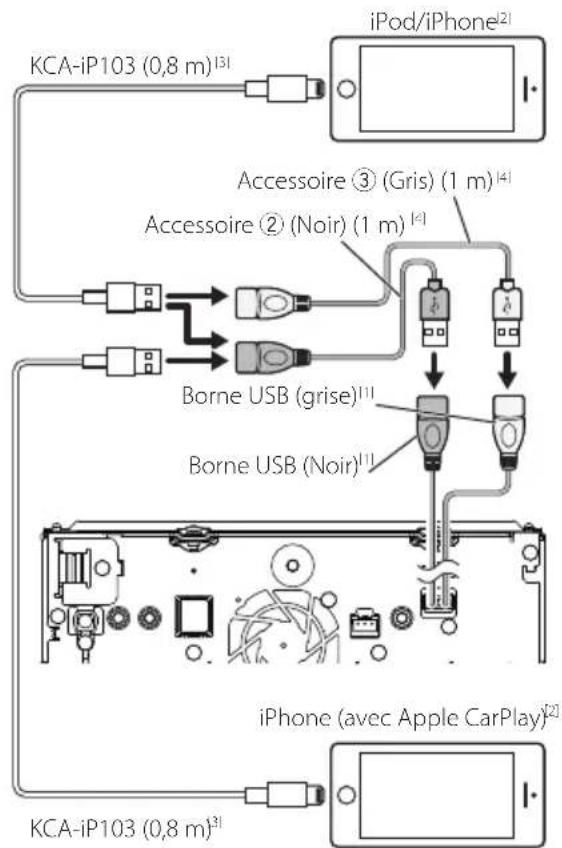

• Connectez un iPhone à l'aide du KCA-iP103 via la borne USB (noire). (p.100)

REMARQUE

• Lorsqu'un Apple CarPlay est connecté, vous pouvez receivevoir les informations de circulation routière INRIX et les prévisions météorologiques.

2 Appuyez sur le bouton [NAV]A].

DX9190DABS/DNX7190DABS
DNX5190DABS DNR4190DABS/
DNX419DABS /
DNR3190BTS

L'écran de navigation apparait.

3 Touchez

L'écran du menu principal s'affiche.

Touchez [Apps] sur l'écran du menu principal, puis l'icone du contenu souhaité.

Pour plus de détails, consultez le mode d'emploi du système de navigation.

Widget (élement graphique)

Widget (élement graphique)

1 Appuyez sur le bouton [HOME]
2 Vous pouvez aussi changer le widget en feuilletant vers la gauche ou la droite sur la zone du widget.

Listedewidget

• Widget météo *1
• Widget multiple *2
• Widget d'horloge
• Widget de pression des pneus3 4
• Widget climat 34
• Widget Cadre photo

1 Vous pouvez receiveoir les informations routieres INRIX et les prévisions météorologiques en connectant votre iPhone ou smartphone Android sur lequel l'application «KENWOOD Traffic Powered By INRIX» est installée.
2 Jusqu'à 3 pages peuvent être configurées sur l'écran multi-graphics.
3 Ceci peut être sélectionné lorsqu'un adaptateur commercial est connecté.
4 DNX9190DABS/ DNX7190DABS/ DNX5190DABS
uniquement

Widget multiple

Vous pouvez placer un widget sur chacune des zones suivantes. Jusqu'a 4 widgets peuvent etreplaces sur un ecran multi-variables.

1 Appuyez sur le bouton [HOME]
2 Feuilletez la zone du widget vers la gauche/vers la droite pour afficher le widget multiple.

1 Widget (L)
2 Widget (M)
3 Widget (S1)
4 Widget (S2)

Remplacer le widget

Pour déplacer le widget

1 Touchez longuement le widget.
Le mode de personnelisation du widget est activé.
2 Faites glisser le widget vers la position souhaitatione.

- Pour supprimer le widget

1 Touchez longuement le widget.

Le mode de personnelisation du widget est activé.

2 Appuyez sur [× ] dans le coin supérieur droit du widget.
Le widget sélectionné est supprimé.

- Pour remplacer le widget

1 Appuyez sur sur l'écran multi-graphics.

La fenetre contextuelle de la liste des widgets apparait.

1Icone du widget

Les widgets pouvant etre places sur I'ecran multi-graphicsont repertoriés.

2 Faites glisser la fenetre contextuelle de la liste des widgets vers la gauche/droite pour selectionner le widget à replacer.

3 Touchez longuement le nouveau widget.

Le mode de personnelisation du widget est activé.

4 Faites glisser le widget de la fenetre contextuelle de la liste des widgets vers la zone de widget désirée.

Yououpouzeconfigurerleselementssuivants.

• Widget d'horloge
• Widget météo *1
• Widget NAV
• Widget boussole*2
• Informations sur la source actuelle *3
• Widget visualiser
• Widget miroitage**
• Widget Cadre photo
• Widget climat 57
• Widget de pression des pneus 6 /

1 Vous pouvez receiveoir les informations routieres INRIX et les prévisions météorologiques en connectant votre iPhone ou smartphone Android sur lequel l'application «KENWOOD Traffic Powered By INRIX» est installée.
2 La fonction Virage après virage s'affiche lorsque le système de navigation est activé.
*3 Vous ne pouvez pas afficher l'écran du Miroitage sans fil de ce widget. Pour afficher l'écran de la source, Sélectionnez le widget de miroitage.

4 Ce mode peut être sélectionné lors de l'utilisation du miroitage sans fil.
5 Vos ne pouvez pas dire de filchier audio/video sur le périphérique USB/SD/Disque lors de l'utilisation du miroitage sans fil.
6 Ceci peut être seLECTIONné lorsqu'un adaptateur commercial est connecté.
7 DNX9190DABS/ DNX7190DABS/ DNX5190DABS
uniquement

REMARQUE

• et la fenêtre contextuelle de la liste des widgets disparait lorsqu'aucune opération n'est effectuee pendant 5 secondes.
  Lorsque I'ecran est commute depuis un autre widget à l'écran multi-widgets, 1 s'affiche de nouveau.

Ajouter un nouveau widget multiple

Vous pouvez ajouter des pages à l'écran multi- widgets.

1 Appuyez sur sur I'ecran multi-graphics.

La fenetre contextuelle de la liste des widgets apparait.

Affiche le message de confirmation pour supprimer la page actuelle à partir de l'écran multi-widgets. Pour plus de détails, reportez-vous à la section Pour supprimer le widget multiple (p.26).

Permet d'ajouter une page à l'écran multi- widgets.

2 Appuyez sur sur la fenetre contextuelle de la liste des widgets.

Une nouvelle page est ajoutée.

REMARQUE

• Vous pouvez ajouter plusieurs pages aux 2 écrons multi-widgets. Si vous avez déjà ajoute 2 pages, vous ne pouvez pas sélectionner.
• La fenêtre contextuelle de la liste des widgets s'affiche sur la nouvelle page jusqu'à ce que vous y placiez un widget.

Widget (element graphique)

Pour supprimer le widget multiple

1 Appuyez sur sur la fenetre contextuelle de la liste des widgets.

Le message de confirmation s'affiche.

2 Touchez [YES].

La page actuelle est supprimée.

REMARQUE

• Vous ne pouvez pas supprimer la première page de l'écran multi-widgets.

Widget météo

Il est possible d'afficher les prévisions météo de la localisation actuelle sur l'écran d'accueil.

Preparation

Voir KENWOOD Traffic Powered By INRIX (p.23).
- Sélectionnez « ON » pour le widget météo. Voir Configuration du widget (p.27).

1 Appuyez sur le bouton [HOME]
2 Feuilletez la zone du widget vers la gauche/vers la droite pour afficher le widget météo.

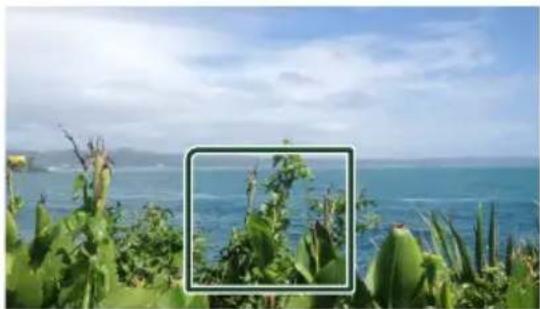

Widget Cadre photo

Il est possible d'afficher un diaporama des fichiers images enregistrés dans la mémoire USB/sur la carte SD sur l'écran d'accueil.

Preparation

• Sélectionnez « ON » pour le widget Cadre photo. Voir Configuration du widget (p.27).

Fichiers images acceptés

	Taille de l'image max.
JPEG (.jpg, .jpeg) *1	5.000 × 5.000
PNG (.png) 1.000 × 1.000	1.000
BMP (.bmp) 1.000 × 1.000	1.000

Cet apparéil ne peut dire que les fichiers de moins de 50 Mo.
- Chaque apparéil supporte un maximum de 500 fichiers.
- Les fichiers images peuvent ne pas etre lus selon leur etat.
*1 Un format progressif n'est pas pris en charge.

Cadre photo

1 Appuyez sur le bouton [HOME]
2 Feuilletez la zone du widget vers la gauche/vers la droite pour afficher le widget cadre photo.

• Faites defiler l'écran pour afficher la partie cachée.

Configuration du widget

Configurez les widgets sur I'ecran d'accueil.

1 Appuyez sur le bouton [MENU]
Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.
3 Touchez [User Interface].

L'écran d'interface utilisateur s'affiche.

4 Touchez [Widget SETUP] sur l'écran d'interface utiliser.
5 Reglez chaque option comme suit.

[Weather Widget]

Determine l'utilisation ou non du widget météo.

«ON» (par défaut)/«OFF»

[Photo Frame Widget]
Déterminéz l'utilisation ou non du widget cadre photo.
(par défaut)/
[Photo Frame SETUP]
[Photo Frame SETUP]

Effectuez des réglages correspondants à l'affichage du widget du cadre photo.

6 Touchez

Vers la configuration du cadre photo

Effectuez des réglages correspondants à l'affichage du widget du cadre photo.

1 Appuyez sur [Photo Frame SETUP] sur l'écran de CONFIGURATION du widget.
2 Reglez chaque option comme suit.

Sort Order

Precisez un critère de tri des fichiers.

«By Name(Ascending)»/
«By Name(Descending)»/
«By Date(Newest First)» (Default)/
«By Date(Oldest First)»

[Slide Show Interval]

Precisez l'intervalle du diaporama.

La valeur par défaut est de « 5 » secondes.

[Photo Frame is ……]

Affichez des rubriques d'aide sur le cadre photo.

3 Touchez

Effectuez des réglages correspondants à l'affichage du widget du cadre photo.

6 Touchez

Disque

(DNX9190DABS / DNX7190DABS / DNX5190DABS / DNX419DABS)

Lecture d'un disque

Insérez un disque

DX9190DABS/DNX7190DABS

1 Appuyez sur le bouton [▲].

2 Touchez [DISC EJECT].

La façade s'ouvre.

3 Insérez le disque dans son logement.

La façade se ferme automatiquement.

L'appareil charge le disque et la lecture commence.

1 Insérez le disque dans son logement.

L'appareil charge le disque et la lecture commence.

Éjecter un disque

DNX9190DABS/DNX7190DABS

1 Appuyez sur le bouton [▲].
2 Touchez [DISC EJECT]. Lors de l'extraction d'un disque, extrayez-le a Ihorizontal.
3 Appuyez sur le bouton [▲].

La façade se ferme.

REMARQUE

• Pour éjecter le disque de force, appuyez et maintenez enforcé le bouton [▲] pendant 2 secondes puis touchez [DISC EJECT] après l' apparition du message.

1 Appuyez sur le bouton

Le menu contextual s'affiche.

2 Touchez

Lors de l'extraction d'un disque, extrayez-le à l'horizontal.

REMARQUE

• Cela ne s'affiche pas sur l'écran du menu contextual de Apple CarPlay ou de la source Android Auto. Changez la source Apple CarPlay ou Android Auto pour une autre afin d'afficher l'écran du menu contextual.
• Pour éjecter le disque de force, appuyez et maintenez enforcé pendant 2 secondes puis touchez [Yes] après l' apparition du message.

Utilisation de base avec les DVD/VCD

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

• Mettez le sélection de mode de la télécommande en mode DVD avant de commencer à utiliser l'appareil pour les DVD et VCD, voir Sélection du mode d'utilisation (p.90).
• La capture d'écran ci-dessous est avec un DVD.
  Elle peut être différente avec un VCD.

1 Lorsque les touches de fonctionnement ne sont pas affichées à l'écran, touchez la zone 7.

Écran de contrôle

Écran video

Zone d'affichage des informations

Les informations suivantes sont affichées.

• Titre#, Chapitre#:Titre du DVD et numero de chapitre

• Piste #/Scène #: Numéro de piste ou de scène du VCD. Scene # est affichée uniquement si la commande de lecture (PBC) est activée.

• PCM linéaire, etc.: Format audio
• OFF/Zoom2 - 4 (DVD)/Zoom2 (VCD): Affiche le rapport de zoom.
  Cette fonction peut être utilisé à l'aide de la télécommande. (p.90)
• [Hide]: Masque l'écran de contrôle.
• [ ] : Repête le contenu en cours. Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant; DVD : Répétition du titre ( ) répétition du chapitre ( ) rêt de la répétition ( ) VCD (PBC actif) : Pas de répétition VCD (PBC inactif) : Répétition de piste ( ) Répétition sur arrêt ( )

2 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• ■]: Arrête la lecture. Toucher deux fois permet de dire le disque depuis le début la prochaine fois que vous le tirez.
  Avance rapide ou retour rapide du disque. Chaque fois que vous touchez cette touche, la vitesse change. 2 fois, 10 fois.
  DVD uniquement):Lit au ralenti en avant ou en arriere.
• [SETUP] (DVD uniquement): Touchez pour afficher l'écran CONFIGURATION DVD. Voir Configuration du DVD (p.33).
• [MENU CTRL] (DVD uniquement): Touchez pour afficher l'écran de contrôle du menu du disque DVD-VIDÉO. Voir Utilisation du menu DVD (p.32).
• [PBC] (VCD uniquement): Touchez pour activer ou désactiver la commande de lecture (PBC).
• [Audio] (VCD uniquement): Touchez pour changer les canaux de sortie audio.

3 Indicateur du mode de lecture/du temps de lecture

• ▷, ▷, ■, etc.: Indicateur du mode de lecture en cours
  Les significations des pictogrammes sont les suivantes: ▷ (lecture), ▷ (avance rapide), ▷ (retour rapide), ■ (arrêt), ■ (reprise arrêt), ■ (pause), ■ (lecture lente), (lecture arrêtée lente).

Disque

• Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture.

4 Touches d'opération

• [14] [15]: Recherche le contenu précédent/ suivant.

Touchez et maintenez enforcé pour effectuer une avance rapide ou un retour rapide du disque. (Annulé automatiquement au bout d'environ 50 secondes.)

• [▶III]: Lit ou met en pause.
  J: Affiche I'ecran de I'egaliseur graphique. (p.84)

5 Éléments indicateurs

• [IN]: Statut d'insertion du disque.

Blanc: Un disque est place à l'intérieur du lecteur.

Orange: Éché du lecteur de disque.

VCD

• [1chLL/2chLL]: Identifie la sortie audio gauche du flux 1 ou 2.
• [1chLR/2chLR]: Identifie la sortie audio monophonique du flux 1 ou 2.
• [1chRR/2chRR]: Identifie la sortie audio droite du flux 1 ou 2.
• [1chST/2chST]: Identifie la sortie audio stéreo du flux 1 ou 2.
• [LL]: Identifie la sortie audio gauche.
• [LR]: Identifie la sortie audio monophonique.
• [RR]: Identifie la sortie audio droite.
• [ST]: Identifie la sortie audio stéreo.
  [PBC]: Indique que la fonction PBC est active.
• [VER1]: La version VCD est 1.
• [VER2]: La version VCD est 2.

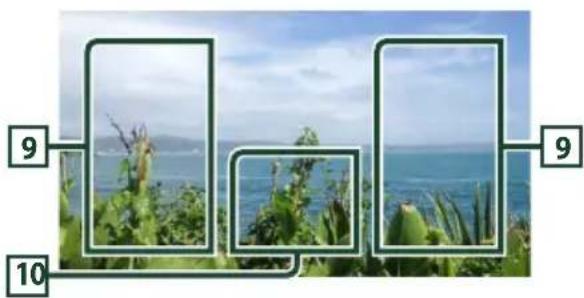

6 Zone de recherche

Touchez pour faire une recherche du contenu suivant/precedent.

Zone d'affichage des touches

Touchez pour afficher I'ecran de contrôle.

8 [MENUCTRL] (DVDuniquement)

Touchez pour afficher l'écran de contrôle du menu du disque DVD-VIDÉO. Voir Utilisation du menu DVD (p.32).

REMARQUE

L'ecran de contrôle disparait lorsqu'aucune opération n'est effectuee pendant 5 secondes.
- Si vous utilisez une télécommande, vous pouvez passer directement sur l'image souhaitee en entrant le numero de chapitre, le numero de la scene, la durée de lecture, etc. (p.90).

Fonctionnement de base de CD musical/Disque à contenu multimédia

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à dire des CD musicaux et des fichiers audio, voir Sélection du mode d'utilisation (p.90).
• Dans ce manuel, « Music CD » fait ↔ reference à un CD classique sur lequel est gravé des morceaux de musique.

« Disc media » signifie un disque CD/DVD sur lequel est grave des fichiers audio ou video.
- La capture d'écran ci-dessous est celle d'un disque à contenu multimédia. L'écran pourrait être différent pour les CD.

Écran de contrôle

Ouvrez le tiroir

Fermer le tiroir

CODEC

• Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées. (Disque à contenu multimédia uniquement)

• : Repete la piste/le dossier en cours.
  Chaque fois que vous touchez la touche, le mode de répétition change dans l'ordre suivant;
  Répéter piste/fichier (épeter dossier (que à contenu multimédia uniquement), Répéter tout (

L: Lit de manière aléatoire toutes les pistes du dossier/disque en cours. Chaque fois que vous touche la touche, le mode aléatoire change dans l'ordre suivant; Aléatoire par piste (D musicaux uniquement), aléatoire par fichier (Disque à contenu multimédia uniquement), Mode aléatoire désactifé (

Informations sur la piste

• Affiche les informations concernant la piste/ fichier en cours de lecture.
  Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise. (Disque à contenu multimédia uniquement)

• Modifier la taille du texte des informations lorsque «Small Audio Text» est régèle sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

Indicateur du mode de lecture/du temps de lecture

• ▶, ▶, etc.: Indicateur du mode de lecture en cours
  Les significations des pictogrammes sont les suivantes: (lecture), (avance rapide), (retour rapide), (pause).
  Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture. (Fichier video uniquement)

4 Touches d'opération

• [Q] (Disque à contenu multimédia uniquement): Recherche les fichiers. Pour plus de détails sur les recherches, voir Opération de recherche de fichiers (p.32).
• [I] [Recherche le contenu precedent/ suivant. Touchez et maintenez enforcé pour effectuer une avance rapide ou un return rapide du disque. (Annulé automatiquement au bout d'environ 50 secondes.)
• [▶III]: Lit ou met en pause.
  : Affiche I'ecran de I'egaliseur graphique. (p.84)

5 Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
• La pochette du fichier en cours de lecture s'affiche. (Disque à contenu multimédia uniquement)
• Touchez pour basculer entre l'illustration et le VU-metre.

7 Panneau de fonction (Disque à contenu multimédia uniquement)

Appuyez sur le côte gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

Recherche le dossier précédent/

8 Éléments indicateurs

• [IN]: Statut d'insertion du disque.
  Blanc: Un disque est place à l'intérieur du lecteur.
  Orange: Échec du lecteur de disque.
• [VIDEO]: Identifie le fichier video.
• [MUSIC]: Identifie le fichier musical.

Disque

Zone de recherche des fichiers (fichier video uniquement)

Touchez pour faire une recherche du fichier suivant/préciendent.

Zone d'affichage des touches (fichier video uniquement)

Touchez pour afficher I'ecran de contrôle.

Opération de recherche de fichiers (Disque à contenu multimédia uniquement)

Vous pouvez rechercher un fichier en fonction de la hierarchie.

REMARQUE

• Pour l'utilisation de l'écran de liste, voir Écran des.listes (p.18).

1 Touchez [Q].

L'écran de liste de dossier s'affiche.

2 Touchez le dossier de votrechoix.

Le contenu d'un dossier est affché lorsque vous touchez celui-ci.

3 Touchez I'elément de votrechoix dans la liste des contenus.

Utilisation du menu DVD

Vous pouvez configurer certaines fonctions dans le menu du disque DVD-VIDEO.

1 Touchez la zone encadrée pendant la lecture.

L'écran de contrôle par menu s'affiche.

2 Effectuez les actions de votrechoix, comme suit.

Pour afficher le menu supérieur Touchez [TOP].
Pour afficher le menu Touchez [MENU].
Pour afficher le menu precedent Touchez [Return].*
Pour valider I'élément sélectionné Touchez [Enter].
Pour activer le fonctionnement direct Touchez [Highlight] pour passer en mode de contrôle par surbrillance (p.33).
Pour déplacer le curseur Touchez [▲], [▼], [▲], [▲].
Pour changer parmi les langues des sous-titres

Touchez [Subtitle]. Chaque fois que vous touche cette touche, les langues des sous-titres changent.

Pour changer parmi les langues audio

Touchez [Audio]. Chaque fois que vous touche cette touche, les langues audio changent.

Pour changer parmi les angles d'image

Touchez [Angle]. Chaque fois que vous touche cette touche, les angles d'images changent.

• Il peut arriver que ces touches soient inopérantes, selon le disque.

Contrôle par surbrillance

Le contrôle par surbrillance vous permet d'agir sur le menu du DVD en touchant la touche de menu directement à l'écran.

1 Touchez [Highlight] sur l'écran de contrôle du menu.
2 Touchez I'elément de votrechoix a I'ecran.

REMARQUE

La fonction de contrôle par surbrillance est automatiquement annulée si vous n'effectuez aucune action pendant une période de temps prédéterminée.

Configuration du DVD

Vous pouvez configurer les fonctions de lecture du DVD.

1 Touchez la zone encadrée pendant la lecture.

2 Touchez [ ] sur le côté gauche de l'écran. Touchez [SETUP].

L'ecran de configuration du DVD s'affiche.

3 Réglez chaque fonction comme suit.

Voir Configuration de la langue (p.34).

Disque

Configure la dynamique.

[Wide]: La dynamique est étendue.

[Normal]: La dynamique est normale.

[Dialog] (Par défaut): Le volume sonore total est rendu plus etendu que les volumes dans les autres modes. Cette option n'est efficace que lorsque vous utilisez le calculé Dolby numérique.

[Screen Ratio]

Configure le mode d'affichage de I'ecran.

16:9: Affiche des images grand format.

[4:3 LB]: Affiche les images grand format au format boîte aux lettres (avec des bandes noires en haut et en bas de l'écran).

[4:3 PS]: Affiche les images grand format au format Pan & Scan (coupees à droite et à gauche).

Configuration de la langue

Ce paramètre concerne les langues utilisées pour les menus, les sous-titres et les voix.

1 Touchez I'element desire:

L'ecran de configuration de la langue s'affiche.

2 Sélectionnez une langue.

Pour connaître les codes des langues, reportez-vous à la section Codes de langue du DVD (p.108).

Appuyez sur Fermer pour définir la langue entree et revenir a I'ecran de configuration du DVD.

REMARQUE

• PourCHOISIR la langue d'origine du DVD comme langue audio,touchez [Original].

APPLICATIONS

Opération de miroitage sans fil (DNX9190DABS)

Vous pouvez afficher le même écran de l'appareil Android sur le moniteur de l'appareil à l'aide de la fonction de miroitage sans fil de l'appareil Android.

Preparation

• Vous pouvez utiliser la fonction de miroitage sans fil avec les appareils Android compatibles avec cette fonction.
• Cette fonction peut être appelée Affichage sans fil, Miroiture d'écran, Allshare Cast, etc., selon le fabricant.
• Les paramétres de l'appareil Android différé en fonction du type d'appareil. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre apparéil Android.
• Si vous appeareil Android est verrouille, l'écran de miroitage peut ne pas s'afficher.
• Si le périphérique Android n'est pas prét pour l'UIBC, vous ne pouvez pas effectuer d'opération tactile.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Wireless Mirroring]. (p.16)

L'écran des applications s'affiche.

4 Utilisez votre apparéil Android pour activer la fonction de miroitage sans fil, puis connectez-vous à cet apparéil.
5 Sélectionnez («DNX9190DABS») comme réseau d'utilisation.

Lorsque la connexion est établie, le même écran que celui du périphérique Android s'affiche.

REMARQUE

• L'utilisation des applications est interrompu lors de la mise sous tension/hors tension ou que vous quittez le vehicule. Pour redémarrer les applications, faites fonctionner l'appareil Android.
• Lorsque la source des applications s'affiche, vous ne pouvez pas enregistrer ou reconnectcer un apparéil Bluetooth. Basculez la source des applications sur une autre source, puis faites fonctionner l' apparéil Bluetooth.

Utilisation d'Apple CarPlay

Apple CarPlay est une façon plus intelligente et plus sure d'utiliser votre iPhone en voiture. Apple CarPlay selectionne les choses que vous désirez faire avec votre iPhone en conduisant et les affiche sur l'écran du produit. Vous pouvez consulter des itinéaires, passer des appeals, envoyer et receivevoir des messages et dire de la musique à partir de votre iPhone tout en conduisant. Vous pouvez également utiliser la commande vocale Siri pour simplifier l'utilisation de votre iPhone.

Pour de plus amples détails concernant Apple CarPlay, visitez https://apple.com/ios/carplay/.

Periphériques compatibles avec l'iPhone

Vous pouvez utiliser Apple CarPlay avec les modèles d'iPhone suivants.

• iPhone X
• iPhone 6s
• iPhone 8 Plus - iPhone 6 Plus
  iPhone 8 iPhone 6
  iPhone 7 Plus iPhone 5s
  iPhone7 iPhone5c
• iPhone SE - iPhone 5
  iPhone 6s Plus

Branchement d'un iPhone

Connexion par fil

1 Connectez votre iPhone à l'aide du KCA-iP103 via la borne USB (noire). (p.100) Lorsque un iPhone compatible avec Apple CarPlay est connecté à la borne USB (noire), le téléphone mains-libres Bluetooth actuellement connecté est déconnecté. Si le téléphone mains-libres Bluetooth est en cours d'utilisation, vous serez déconnecté une fois l'applé terminé.
2 Déverrouillez votre iPhone.

APPLICATIONS

Connexion sans fil (DNX9190DABS)

Vous pouvez selectionner I'iPhone enregistré comme périphérique Bluetooth à partir de [Apple CarPlay Device List] et l'utiliser comme périphérique Apple CarPlay.

Preparation

• Pour enregistrer un iPhone par la connexion via la borne USB (noire)
• Connectez un iPhone via la borne USB (noire) et faites fonctionner l'iPhone en fonction des messages de confirmation affichés sur l'iPhone. L'iPhone est sauvégâté dans [Apple CarPlay Device List]. Retirer l'iPhone de la borne USB (noire) et selectionner l'iPhone enregistré à partir de [Apple CarPlay Device List], permet de connecter sans fil l'iPhone.
• Pour enregistrer un iPhone par la connexion via Bluetooth
• Appuyer sur [Apple CarPlay Device List] (p.36), permet d'afficher la boite de dialogue en attente de l'appariement Bluetooth. En vous reportant à Enregistrez le périphérique Bluetooth (p.57) et en enregistrant l'iPhone, ce dernier sera connecté sans fil.

1 Appuyez sur le bouton [HOME].
2 Touchez
3 Touchez [Apple CarPlay]. (p.16)

REMARQUE

• Activez la fonction Bluetooth et la fonction Wi-Fi d'un iPhone.
• Si deux ou plusieurs iPhones ont ete enregistrres, selectionnez l'iPhone a utiliser en tant que source [Apple CarPlay]. (p.36)
• Vous pouvez également selectionner l'iPhone enregistré dans [Apple CarPlay Device List] (p.36), même si l'icone [Apple CarPlay] n'est pas activée sur l'écran de selection de la source.
• Il est impératif de connecter l'antenne GPS et l'entrée d'impulsion de vitesse afin d'utiliser un dispositif Apple CarPlay sans fil.

Pour changer l'écran en cours sur l'écran Apple CarPlay lors de la connexion de votre iPhone

• Touchez l'icone [Apple CarPlay] sur l'écran de sélection de la source. (p.16)
• Touchez le message de connexion suivant si le message s'affiche.

REMARQUE

• Le message de connexion s'affiche quand;
• L'iPhone utilisé precedemment est connecté de nouveau.
• L'écran autre que l'écran d'ACCUEIL et l'écran de seLECTION de la source s'affiche.
• Le message de connexion s'affiche pendant environ 5 secondes.

Selectionnez un périphérique Apple CarPlay (DNX9190DABS)

Si deux ou plusieurs iPhone compatibles avec Apple CarPlay ont ete enregistrres, selectionnez I'iPhone a utiliser en tant que source Apple CarPlay.

1 Appuyez sur le bouton [MENU] 已 _ · Le menu contextual s'affiche.
2 Touchez [SETUP]. L'écran de CONFIGURATION s'affiche.
3 Touchez [AV].

4 Touchez [Apple CarPlay Device List].
5 Sélectionnez un périphérique. Le périphérique Apple CarPlay connecté via USB et les apparèils Apple CarPlay enregistrés prêts pour une connexion sans fil s'affichent.

• +0iche une boite de dialogue demise en attente d'appariement Bluetooth. Pour plus de détails, consultez Enregistrez le péripérisque Bluetooth (p.57).
  一 一 一 ]: Affiche le message de confirmation pour déconnecter l'appareil.
  [0] : Affiche l'écran de retrait de l'appareil. (p.37)

Pour supprimer l'appareil Apple CarPlay enregistré

1 Touchez
2 Touchez le nom du périphérique pour vérifier.

[☑[ALL]

Sélectionne tous les apparciels Apple CarPlay.
[□[ALL]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.
4 Appuyez sur [Yes].
Tous les apparèils sélectionnés sont supprimés.

REMARQUE

• Cette opération supprime également le(s) même(s) apparéil (s) de l'écran de la liste des périhériques Bluetooth. (p.60)

Boutons de commande et applications disponibles sur l'écran d'accueil d'Apple CarPlay

Vous pouvez utiliser les applications de l'iPhone connecté.

Les éléments affichés et la langue utilisée sur l'écran différé entre les périhériques connectés.

Pour acceder au mode Apple CarPlay, touchez l'icone [Apple CarPlay] sur l'écran de selection de source. (p.16)

19

• Affiche l'écran d'accueil d'Apple CarPlay.
• Touchez et maintenez enforcé pour activer Siri.

2 Touches d'application

Lance l'application.
3 [HOME]

Sort de l'écran Apple CarPlay et affiche l'écran Accueil.

Pour sortir de l'écran Apple CarPlay

1 Appuyez sur le bouton [HOME]

Utilizez Siri

Vous pouvez activer Siri.

1 Appuyez sur le bouton pendant 1 seconde.

DNX9190DABS/DNX7190DABS

DNX5190DABS DNR4190DABS/

DNX419DABS/DNR3190BTS

2 Parlez à Siri.

Pour désactiver

1 Appuyez sur le bouton

Basculez vers l'écran Apple CarPlay pendant l'écoute d'une autre source

1 Appuyez sur le bouton DNX9190DABS / DNX7190DABS

DNX5190DABS DNR4190DABS/

DNX419DABS/DNR3190BTS

REMARQUE

• Lors de l'écoute d'une autre source avec l'écran Apple CarPlay affché, dire de la musique en mode Apple CarPlay fera basculer la source actuellement sélectionnée sur la source Apple CarPlay.

Utilisation d'Android Auto™ (DNX9190DABS / DNX7190DABS / DNX5190DABS)

Android Auto yous permit d'utiliser les fonctions de votre periphérique Android perpetant une conduite pratique. Voupouvez facilement acceder au navigateur, passer des appels, écouter de la musique et acceder à des fonctions pratiques sur voitre periphérique Android tout en conducisant. Pour de plus amples détails concernant Android Auto, rendez vous sur le site https:// www.android.com/auto/ et https://support. google.com/androidauto.

Periphériques Android compatibles

Vous pouvez utiliser Android Auto avec les péripériques Android de la version Android 5.0 (Lollipop) ou ultérieure.

REMARQUE

• Il est possible qu'Android Auto ne soit pas disponible sur tous les périhériques et peut ne pas être disponible dans tous les pays ni toutes les régions.

-À propos de l'emplacement du smartphone

Installes le smartphone connecté en tant que péripérisque Android Auto à un endroit où il est possible de receivevoir les signaux GPS.
Lors de l'utilisation de l'Assistant Google, installes le smartphone à l'endroit où le smartphone capte facilement une voix à travers le microphone.

REMARQUE

• Ne placez pas le smartphone à un endroit exposé à la lumière directe du soleil ou à proximé d'une évacuation d'air d'un climatiseur. L'emplacement du smartphone dans de tels endroits peut entraîner un dysfonctionnement ou endommager votre smartphone.
• Ne laisses pas le smartphone à l'intérieur du vehicule.

3. Connecter un périphérique d'ordi

1 Connectez un périphérique Android à l'aide de la borne USB. (p.101)
Pour utiliser la fonction mains libres, connectez le périphérique Android par Bluetooth.
Lorsqu'un périphérique Android compatible avec Android Auto est connecté à la borne USB, le périphérique est connecté automatiquement via Bluetooth et le téléphone mains-libres Bluetooth actuellement connecté est déconnecté.
2 Déverrouillez votre périphérique Android.
3 Appuyez sur le bouton [HOME]
4 Touchez
5 Touchez [Android Auto] (p.16)

Boutons de commande et implications disponibles sur ran d'Android Auto

Vous pouvez lancer les applications de votre périhérique Android connecté.

Les éléments affichés sur l'écran différent selon les périphériques Android connectés.

Pour passer en mode Android Auto, touchez l'icone [Android Auto] sur l'écran de seLECTION de la source. (p.16)

Boutons d'applications/informations

Lance l'application ou affiche les informations.

Pour sortir de I'ecran Android Auto

Appuyez sur le bouton [HOME]

Utilisation de la commande de la

1 Appuyez sur le bouton pendant 1 seconde.

DNX9190DABS/DNX7190DABS

DNX5190DABS DNR4190DABS/
DNX419DABS /
DNR3190BTS

Pour annuler

Appuyez sur le bouton

Basculez vers l'écran Android, no pendant l'écoute d'une source

Appuyez sur le bouton DNX9190DABS / DNX7190DABS

DNX5190DABS DNR4190DABS/

DNX419DABS/DNR3190BTS

REMARQUE

Lors de I'ecoute d'une autre source avec I'ecran Android Auto affiche, dire de la musique en mode Android Auto fera passer la source actuelle sur la source Android Auto.

Utilisation de Spotify

Vous pouvez écouter Spotify sur cet apparéil en contrôle l'application installée sur l' apparéil iPhone ou Android.

Pour selectionner la source Spotify, touchez l'icone [Spotify] sur I'écran de selection de la source. (p.16)

Preparation

• Installez la derniere version de l'application Spotify, « Spotify » sur votre iPhone ou Android.
  iPhone: Recherche « Spotify » dans l'App Store d'Apple pour trouver et installer la dernière version.
  Android : Recherche « Spotify » dans Google Play pour trouver et installer la derniere version.
• Les iPhones sont connectés soit par USB soit par Bluetooth.
• Les péripériques Android sont connectés via Bluetooth.
• Pour connecter un smartphone via Bluetooth, enregistrrez-le comme périphérique Bluetooth et executez au préalable le réglage du profil App (SPP) de la connexion. Voir Enregistrrez le périphérique Bluetooth (p.57) et Connectez l'appareil Bluetooth (p.59).
  Lorsqu'un Apple CarPlay est connecté, vous pouvez utiliser Spotify.

Fermer le tiroir

1 Illustrations

• Affiche/dissimule la zone d'illustration.
• Les informations des images disponibles dans le fjichier actuel s'afficht.

2Durée de lecture

• Pour confirmer le temps de lecture.

3 Touches de commande

1: Affiche l'écran de liste des stations.
:La nouvelle station de radio en rapport avec l'artiste en cours d'ecoute est selectionnee et la lecture commence.

Saute la chanson actuelle. (Veuillez, noter que cette fonction est désactivée lorsque la limite de possibilités de zapper sur Spotify est dépassée.)
Lit ou met en pause le contenu de la station en cours.
Enregistre la chanson en cours de lecture dans Ma musique.
]: Affiche I'ecran de I'egaliseur graphique. (p.84)

4 Informations du content

• Affiche les informations du contenu actif.
• Modifier la taille du texte des informations lorsque «Small Audio Text» est régèle sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

5

• [ ] : Ignore le contenu actuel et passer au contenu suivant.
• [14] : Classe le contenu actif comme favori.
• [ ]: Repète la chanson en cours.
• [×] : Lit de manière aléatoire toutes les chansons de la liste de lecture en cours.

Selection d'une piste

1 Touchez

L'écran de la liste des stations s'affiche.

2 Sélectionnez le type de liste, puis selectionnez un élément souhaïte.

Pour selectionner la catégorie et la station

Touchez la catégorie et le nom de la station dans la liste.

Revient au début de la liste.

Retourne à la liste précédente.

À propos de Spotify

Remarque

Assurez-vous d'avoir ouvert une session dans toute application smartphone. Si vous ne dispose pas d'un compte Spotify, créez-en un coûtlement via votre smartphone ou à partir du site www.spotify.com.
- Spotify étant un service tiers, les specifications sont sujettes à modification sans préavis. Il est donc possible que la compatibilité initiale soit alterée ou que certains ou tous les services ne soient plus disponibles.
- Certaines fonctions de Spotify ne sont pas accessibles depuis cet apparéil.
- En cas de problème lié à l'utilisation de l'application, contactez Spotify sur www.spotify. com.
- Etablissez une connexion Internet.

USB/SD

Connector un périphérique USB

1 Branchez le périphérique USB avec le cable USB. (p.100)

2 Appuyez sur le bouton [HOME]
3 Touchez
4 Touchez [USB]. (p.16)

Déconnectez le périphérique USB

1 Appuyez sur le bouton [HOME]
2 Touchez une source autre que [USB].
3 Debranchez le périphérique USB.

Périphrérique USB usable

Vos pouvez utiliser une clé USB de mémoire de masse avec cet apparéil.

Le terme « USB device » indique dans ce manuel un dispositif mémoire flash.

A propos du système de fichiers

Le système de fichiers doit être l'un des suivants.

-FAT16-FAT32-exFAT-NTFS

REMARQUE

• Installer la périphérique USB de façon à ce que cela ne vous empêche pas de conduire prudèment.
• Vous ne pouvez pas connecter de périphérique USB au moyen d'un hub USB et d'un lecteur multi-cartes.
• Faites des sauvégardes des fichiers audio utilisés avec cet appeareil. Les fichiers peuvent être effacés en fonction des conditions de fonctionnement du périhérique USB.

Nous ne proposons pas d'indemnisations pour les pertes dues à l'effacement de données.

Insérer la carte SD

DX9190DABS/DNX7190DABS

1 Appuyez sur le bouton [△].

2 Touchez [OPEN] afin que le panneau s'ouvre complètement.
3 Insérez la carte SD dans la fente jusqu'à entendre un « clic »

4 Appuyez sur le bouton [△].
5 Appuyez sur le bouton [HOME].
6 Touchez
7 Touchez [SD]. (p.16)

DNX5190DABS/DNR4190DABS/ DNX419DABS/DNR3190BTS

1 Insérez la carte microSD dans la fente jusqu'à entendre un « clic »

2 Appuyez sur le bouton [HOME]
3 Touchez
4 Touchez [SD]. (p.16)

Retirez la carte SD

DX9190DABS/DNX7190DABS

1 Appuyez sur le bouton [▲].
2 Touchez [OPEN] afin que le panneau s'ouvre complètement.
3 Poussez sur la carte SD jusqu'à ce que vous entendiez un «click», puis otez votre doigt de la carte. La carte se débloque de sorte que vous puissiez la retirer avec vos doigts.
4 Appuyez sur le bouton [A].

DNX5190DABS/DNR4190DABS/ DNX419DABS/DNR3190BTS

Poussez la carte microSD jusqu'à ce que vous entendiez un « clic » puis otez votre doigt de la carte. La carte se débloque de sorte que vous puissiez la retirer avec vos doigts.

Carte SD utilisable

DX9190DABS/DNX7190DABS

Cet apparéil peut dire les cartes mémoire SD/SDHC/SDXC conformes aux normes SD, SDHC ou SDXC. Un adaptateur spécial est requis pour utiliser une carte miniSD, une carte miniSDHC, une carte microSD, une carte microSDHC ou une carte microSDXC.

Les cartes MMC (carte mémoire multimédia) ne peuvent pas été utilisées.

DNX5190DABS/DNR4190DABS/ DNX419DABS/DNR3190BTS

L'appareil peut dire les cartes mémoire microSD/ microSDHC/microSDXC conformes aux normes microSD, microSDHC ou microSDXC.

Fonctionnement de base USB/ SD

La plupart des fonctions sont utilisables depuis l'écran de contrôle de la source et depuis l'écran de lecture.

REMARQUE

• Mettez le sélection de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.90).

Écran de contrôle

Ouvrez let tiroir

Fermer le tiroir

[CODEC]

• Lorsqu'une source en haute résolution est en cours de lecture, ses informations de format sont affichées.

• répète la piste/le dossier en cours.

Chaque fois que vous touche la touche, les modes de répétition changent dans l'ordre suivant;

Répétition de fichier ( répétition de dossier ( répétition de tous ( )

• Lit de manière aléatoire tous les morceaux du dossier en cours. Chaque fois que vous touche la touche, les modes aléatoires changent dans l'ordre suivant;

Fichier au hasard (x) bction sur arret

2 Informations sur la piste

• Affiche les informations concernant le fichier en cours.

Seuls les noms de fichier et de dossier sont affichés s'il n'y a pas d'information de balise.

• Modifier la taille du texte des informations lorsque «Small Audio Text» est régé sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

3 Indicateur du mode de lecture/du temps de lecture

• ▷, ▷, etc.: Indicateur du mode de lecture en cours

Les significations des pictogrammes individuels sont les suivantes :

• (lecture), - (avance rapide), - (retour rapide), - (pause).

• Confirmation de la position de lecture en cours. Vous pouvez faire glisser le cercle à gauche ou à droite pour modifier la position de lecture. (Fichier video uniquement)

4 Touches d'opération

• Q] : Fait une recherche de piste/fichier.

Pour plus de détails sur les recherches, voir Recherche (p.45).

• [▶-] [▶-]: Recherche la piste/fichier precedent/suivant.

Touchez et maintenez enforcé pour effectuer une avance ou un retour rapiè. (Annulé automatiquèment au bout d'environ 50 secondes.)

• [▶■]: Lit ou met en pause.

: Affiche I'ecran de I'egaliseur graphique. (p.84)

5 Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
  -La pochette du fichier en cours de lecture s'affiche.
• Touchez pour basculer entre l'illustration et le VU-metre.

7 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

Recherche le dossier precedent/ suivant.
- [USB DEVICE CHANGE]:

Se connecte à un autre périphérique USB lorsque deux périphériques USB sont connectés.

(DNX9190DABS / DNX7190DABS /

DNX5190DABS uniquement)

8 Éléments indicateurs

• [VIDEO]: Identifie le fichier video.
• [MUSIC]: Identifie le fichier musical.

Écran video

9 Zone de recherche des fichiers (fichier video uniquement)

Touchez pour faire une recherche du fichier suivant/precedent.

Zone d'affichage des touches (fichier video uniquement)

Touchez pour afficher I'ecran de contrôle.

Recherche

Vous pouvez rechercher des fichiers de musique ou video en procédant comme suit.

1 Touchez[Q].
2 Touchez [[ ]]

3 Choisissez un type de liste.

REMARQUE

• Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listedes (p.18).

Recherche par catégorie

Vous pouvez rechercher un fichier en selectionnant une catégorie.

1 Touchez [Category List].
2 Sélectionnez si vous recherchez des fichiers audio ou des fichiers video
3 Touchez la catégorie de votrechoix.

La liste correspondant à votre choix s'affiche.

4 Touchez pour selectionner I'elément de votrechoix dans la liste. Repetez cette etape jusqu'a ce que vous ayez trouve le fichier youlu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre que celui de la piste en cours.

1 Touchez [Link Search].
2 Touchez le type d'etiquette souhaite.
Vous ave le choix entre les artistes, les albums et les genres.

La liste correspondant à votre choix s'affiche.

3 Touchez I'element de votrechoix dans la liste des contenus.

Recherche de dossier

Vous pouvez rechercher un fichier en fonction de la hierarchie.

1 Touchez [Folder List].
2 Touchez le dossier de votrechoix.

Le contenu d'un dossier est affché lorsqu'you touche celui-ci.

3 Touchez pour selectionner I'elément de votrechoix dans la liste. Repetez cette etape jusqu'a ce que vous ayez trouve le fichier youlu.

iPod/iPhone

Preparation

iPod/iPhone connectables

Les modeles suivants peuvent etre reliés a cet apparéil.

Convient pour

iPhone X
iPhone 6 Plus
iPhone 8 Plus
iPhone 6
iPhone 8
iPhone 5s
iPhone 7 Plus
iPhone 5c
iPhone 7
iPhone 5
iPhone SE
- iPod touch (6e generation)
iPhone 6s Plus
iPhone 6s

REMARQUE

• Dernière liste compatible de iPod/iPhone. Pour plus de détails, voir www.kenwood.com/cs/ce/ipod/.
• En branchant votre iPod/iPhone sur cet apparéil avec le cable de connexion KCA-iP103 d'iPod (accessoire en option), votre iPod/iPhone lit la musique, tout en étant alimenté et recharge. Notez que l'alimentation de cet apparéil doit être continue.
• Si vous redémarrez la lecture après avoir connecté l'iPod, la musique qui a été lue par l'iPod est jouée en premier.

Connectez un iPod/iPhone

Connexion par fil

Preparation

• Connectez un iPod/iPhone avec le KCA-iP103 (accessoire en option) lorsque l'Apple CarPlay n'est pas connecté.
• Avec un iPhone prénant en charge Apple CarPlay, éteignez l'Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillage contacter le fabricant de la borne.
• Branchez l'ipod/iPhone à la borne USB grise à l'aide du KCA-iP103 (accessoire en option). (DNX9190DABS / DNX7190DABS / DNX5190DABS uniquement)
• Branchez I'iPod/iPhone à la borne USB à l'aide du KCA-iP103 (accessoire en option).
  (DNR4190DABS / DNX419DABS / DNR3190BTS uniquement)
• Seule un iPod/Phone peut être connecté.

1 Connectez l'iPod/iPhone à l'aide du KCA-iP103. (p.100)
2 Appuyez sur le bouton [HOME]

3 Touchez
4 Appuyez sur [iPod]. (p.16)

Pour débrancher l'iPod/iPhone connecté avec le cable :
1 Debranchez I'iPod/I'iPhone.

Connexion Bluetooth

Appariez le périphérique iPhone par Bluetooth.

Preparation

• Pour connecter un iPhone via Bluetooth, enregistrez-le comme un périhérique Bluetooth et executez au préalable le réglage du profil de la connexion. Voir Enregistrez le périhérique Bluetooth (p.57) et Connectez l'appareil Bluetooth (p.59).
• Connectez un iPhone via Bluetooth lorsque l'Apple CarPlay et l'iPod/iPhone ne sont pas connectés via USB.

• Avec un iPhone prénant en charge Apple CarPlay, éteignez l'Apple CarPlay en faisant fonctionner l'iPhone en configuration fonctionnelle avant de connecter l'iPhone. Pour des détails concernant la méthode de configuration, veuillage contacter le fabricant de la borne.

• Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPod

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'écran de CONFIGURATION s'affiche.

3 Touchez [AV].

L'écran AV apparait.

4 Touchez [iPod Bluetooth Connection].

[Bluetooth] (par défaut): Émettre le son à l'aide d'un périhérique Bluetooth.

[Bluetooth+HDMI]: Émettre le son à l'aide d'un périhérique HDMI et liè la seLECTION musicale, etc. à l'aide d'un périhérique Bluetooth.

Fonctionnement de base de l'iPod/iPhone

REMARQUE

• Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.90).

Écran de contrôle

Ouvrez le tiroir

Fermer le tiroir

1 Informations sur la piste

• Affiche les informations concernant le fichier en cours.
• Touchez pour afficher l'écran de la liste des catégories. Voir Recherche par catégorie (p.48).
• Modifier la taille du texte des informations lorsque «Small Audio Text» est réglé sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

2 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
  -La pochette du fichier en cours de lecture s'affiche.
• Touchez pour basculer entre l'illustration et le VU-metre.

3 Indicateur du mode de lecture/du temps de lecture

• , , etc.: Indicateur du mode de lecture en cours
  Les significations des pictogrammes individuels sont les suivantes:
• (lecture), (avance rapide), (retour rapide), (pause).

4 Touches d'opération

• Q]: Recherche un morceau/un fichier. Pour plus de détails sur les recherches, voir Recherche (p.48).
• [▶▶] [▶▶] : Recherche le morceau/fichier precedent/suivant. Touchez et maintenez enforcé pour effectuer une avance ou un retour rapide. (Annulé automatiquement au bout d'environ 50 secondes.)
• [▶III]: Lit ou met en pause.
  : Affiche I'ecran de I'egaliseur graphique. (p.84)

5 Listedescontinus

• Touchez le côté droit de l'écran pour afficher la Liste de contenu. Touchez de nouveau pour fermer la liste.
• Affiche la liste de lecture. Lorsque vous appuyez sur un nom de fichier/piste dans la liste, la lecture démarre.

6

• [ ] : Repête la piste/l'album en cours.
  Chaque fois que vous touche la touche, les modes de répétition changent dans l'ordre suivant;
  Répétition du morceau (épétition de tous les morceaux (), Répétition désactivée (
  L: Lit aléatoirement toutes les plages de l'album actuel. Chaque fois que vous touche la touche, les modes aléatoires changent dans l'ordre suivant;
  Morceau au hasard ( × × )nction sur arrêt

（

7 Éléments indicateurs

• [MUSIC]: Identifie le fichier musical.

Recherche

Vous pouvez rechercher des fichiers musicaux en procédant comme suit.

1 Touchez [Q].
2 Touchez [V].

3 Choisissez un type de liste.

REMARQUE

• Pour en savoir plus sur les actions de l'écran de liste, voir Écran des listedes (p.18).

Recherche par catégorie

Vous pouvez rechercher un fichier en selectionnant une catégorie.

1 Touchez [Category List].
2 Touchez la catégorie de votrechoix.

La liste correspondant à votrechoix s'affiche.

3 Touchez pour selectionner I'elément de votrechoix dans la liste. Repetez cette etape jusqu'a ce que vous ayez trouve le fichier youlu.

Recherche par lien

Vous pouvez rechercher un fichier du même artiste/album/genre/compositeur que celui de la piste en cours.

1 Touchez [Link Search].
2 Touchez le type d'etiquette souhaite.
Vous pouvez selectionner parmi des artistes, des albums, des genres et des compositeurs.

La liste correspondant à votre choix s'affiche.

3 Touchez I'element de votrechoix dans la liste des contenus.

Radio

Utilisation de base de la radio

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source radio, appuyez sur

I'icone [Radio] sur I'écran de seLECTION de la source. (p.16)

REMARQUE

• Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.90).

Écran de contrôle

Ouvrir le tiroir

Fermer le tiroir

1 Affichage des informations

• Affiche les informations concernant la station en cours : Fréquence

Toucher [you] your permit de basculer entre le Contenu A et le Contenu B.

Contenu A: Nom du PS, texte radio, titre et artiste

Contenu B: Genre PTY, Texte radio plus

PréRéglage #: Numéro de préRéglage

• Modifier la taille du texte des informations lorsque «Small Audio Text» est régèle sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant: [AUTO1], [AUTO2],

[MANUAL].

• [AUTO1]: Syntonise automatique sur une station offrant une bonne réception.
• [AUTO2]: Syntonise les stations en mémoire lesunes aprèsles autres.
• [MANUAL]: Commute sur la fréquence suivante manuellement.

3 Touches d'opération

• [←←] [▶→I]: Syntoniser sur une station. Il est possible de changer la méthode de commutation des fréquences (voir 2 Mode de recherche).
  : Affiche I'ecran de I'egaliseur graphique. (p.84)

4 Listedesprésélections

• Un simple appui sur [1] / [2] vous permet de changer la taille de l'écran.
  Rappelle la station méorisée.
• En le touchant pendant 2 secondes, il mémorise la station en cours de réception.

5 Panneau de fonction

Appuyez sur le côte gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI] (FM uniquement): Sélectionne le modeinfos-trafic. Pour plus de détails, voir Trafic routier (p.52).

Radio

• [SETUP] (FM uniquement): Affiche l'écran de CONFIGURATION de la radio. Pour plus de détails, voir Configuration de la radio (p.52).
• [AME]: Prédéfinit automatique les stations. Pour plus de détails voir Mémoire automatique (p.50).
• [PTY] (FM uniquement): Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.51).
• [MONO] (FM uniquement): Sélectionne le mode de réception monaurale.
• [LO.S] (FM uniquement) : Active ou désactive la fonction de recherche locale.

6 Touches de bande

Change les bandes (entre FM et AM).

7 Éléments indicateurs

• [ST]: Indique que l'émission stéreo est actuellément reçue.
• [MONO]: Indique que la fonction monophonique force est active.
• [AF]: Indique que la fonction recherche AF est active.
  [EON]: La station Radio Data System envoie EON.
• [LOS]: Indique que la fonction recherche locale est active.
• [NEWS]: Indique que l'interruption du bulletin d'information est active.
• [RDS]: Indique l'etat de la station Radio Data System lorsque la fonction AF est sur ON.

Blanc: Le Radio Data System est actuellement reçu.

Orange:Le Radio Data System n'est pas reçu.

• [TI]: Indique l'etat de réception des informations routières.

Blanc: Le signal TP est reçu.

Orange:Le signal TP n'est pas reçu.

Utilisation de la mémorisation

Mémoire automatique

Vous pouvez enregistrer automatiquement les stations offrant une bonne réception dans la mémoire.

1 Touchez la touche de la bande de votrechoix.

2 Touchez sur le cote gauche de I'ecran. Touchez [AME].

3 Appuyez sur [Yes].

La mémorisation automatique se lance.

Mémoire manuelle

Vos pouvez enregistrer la station en cours de réception dans la mémoire.

1 Sélectionnez la station que vous souhaitez mémoriser.
2 Touchez [FM#] (#:1-15) ou [AM#] (#:1-5) dans lequel vous souhaitez enregister la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Utilisation de la sélection

Sélection des présélections

Voussouspoucezlister etselectionner les stations
mémorises.

1 Touchez [K] sur le cote croit de I'ecran. Sélectionnez une station dans la liste.

Recherche par type de

programme (syntoniseur FM uniquement)

Vous pouvez symponiser la station qui diffuse le type de programme spécifique lorsque vous écoutez la radio FM.

1 Touchez [Sur le cote gauche de I'ecran. Touchez [PTY].

L'écran de mode du type de programme s'affiche.

2 Sélectionnez dans la liste le type de programme de votrechoix.

3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme sélectionné.

Traffic routier (syntoniseur FM uniquement)

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite un Systeme de données radio qui contient les informations TI.

1 Touchez [D] sur le cote gauche de l'écran. Touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-trafice est reçu

L'écran d'informations routières apparait automatiquement.

REMARQUE

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
  Le volume auquel est regle le son pendant la réception de l'infos-trafic est automatiquement méorisé. Lors de la réception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler les informations de circulation routière : Appuyez sur [Cancel].

Configuration de la radio

Vous pouvez regler les parametes du syntoniseur.

1 Touchez sur le cote gauche de I'ecran. Touchez [SETUP].

L'ecran de configuration de la radio s'affiche.

2 Reglez chaque fonction comme suit.

[NEWS]

Configure une heures d'interruption pour le bulletin d'informations. Le choix par défaut est «OFF».

[AF]

Lorsque la réception de la station est médiocre, Sélectionne automatiquement une station diffusant le même programme sur le même réseau Radio Data System. Le besoin par défaut est «ON».

[Regional]

Définit s'il faut basculer sur la station uniquement dans la région spécifique qui utilise la commande «AF». Lechiox par défaut est «ON».

[Auto TP Seek]

Lorsque la réception du signal de la station émettant le bulletin d'informations routières est mauvaise, recherche automatiquement une station représentant un signal de(Meilleure qualité.Lechoix par défaut est «ON»

■[Language Select]

Selectionne une langue d'affichage pour la fonction PTY.

Utilisation de base de DAB

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour écouter la source DAB, touchez l'icone

[DAB] sur l'écran de seLECTION de la source. (p.16)

REMARQUE

• Mettez le sélecteur de mode de la télécommande en mode AUD avant de commencer à utiliser l'appareil, voir Sélection du mode d'utilisation (p.90).

Écran de contrôle

Ouvrez le tiroir

Fermer le tiroir

1 Affichage de I'indicateur

Affiche la force du signal reçu.

2 Affichage des informations

• Affiche les informations concernant la station en cours : Nom du service

Toucher [you] your permit de basculer entre le Contenu A, le Contenu B et le Contenu C.

Contenu A: Genre DLS, PTY

Contenu B : Titre de la chanson, Nom de l'artiste, Nom de l'ensemble

Contenu C: Lecture en cours, programme suivant, qualite audio

Touchez pour selectionner successivement I'ecran de contrôle ou d'information.

• Modifier la taille du texte des informations lorsque «Small Audio Text» est réglé sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

3 Mode de recherche

Touchez pour changer de mode de recherche dans l'ordre suivant: [AUTO1], [AUTO2], [MANUAL].

• [AUTO1]: Syntonise automatiquement sur un ensemble offrant une bonne réception.
• [AUTO2]: Syntonise les ensembles en mémoire les uns après les autres.
• [MANUAL]: Commute sur l'ensemble suivant manuellement.

4 Affichage de I'indicateur

P#: Numéro de prééglage

CH#: Affichage du canal

5 Touches d'opération

• [Q]: Affiche l'écran de liste des services. Pour plus de détails sur les recherches, voir Recherche de service (p.55).
• [I_▲▲] [▶▶I]: Syntonisation sur un ensemble, un service et un composant. Le mode recherche de commutation peut être modifié. (voir 3 Mode de recherche).
  : Affiche I'ecran de I'egaliser graphique. (p.84)

6 Listedespresélections

• Un simple appui sur [K]/] vous permet de changer la taille de l'écran.
  Rappelle le service méorisé.
• En le touchant pendant 2 secondes, il mémorise le service en cours de réception.

7 Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
• Les informations de l'image disponibles dans le fichier actuel s'afficht.
• Touchez pour basculer entre l'illustration et le VU-metre.

8 Panneau de fonction

Appuyez sur le cote gauche de l'écran pour afficher le panneau de fonction. Appuyez de nouveau pour fermer le panneau.

• [TI]: Sélectionne le mode_infos-trafic. Pour plus de détails, voir Info-trafic (p.55).
• [SETUP]: Affiche l'écran CONFIGURATION DAB. Pour plus de détails, voir Configuration DAB (p.56).
• [PTY]: Recherche un programme par type de programme. Pour plus de détails, voir Recherche par type de programme (p.54).
• [DLS]: Afficher l'écran de segment d'Étiquette Dynamique.

9 Éléments indicateurs

[DAB]: La radio numérique est actuellément reçue.
- [RDS]: Le Radio Data System est actuellément reçu.
- [MC]: Le service de réception est affchéé. Blanc: le composant principal est reçu. Orange: le composant seconde est reçu.
- [TI]: Indique l'etat de réception des informations routières. Blanc: Le signal TP est reçu.

Orange:Le signal TP n'est pas reçu.

Mémorisation des services dans la mémoire préréglée

Vous pouvez memoriser le service en cours de réception dans la mémoire.

1 Sélectionnez le service que vous souhaitez mémoriser.
2 Touchez sur le cote croit de I'ecran.

3 Touchez [P#] (#:1-15) dans lequel vous souhaitez enregister la station pendant 2 secondes jusqu'à ce que vous entendiez un bip.

Utilisation de la seLECTION

Recherche partype de programme

Vous pouvez symponiser la station qui diffuse le type de programme spécifique lorsque vous écoutez la Radio numérique.

1 Touchez sur le cote gauche de I'ecran. Touchez [PTY].

L'écran de recherche PTY apparait.

2 Sélectionnez dans la liste le type de programme de votrechoix.

3 Touchez [Search].

Vous pouvez rechercher la station qui diffuse le type de programme selectionné.

Recherche de service

Vous pouvez selectionner un service dans la liste de tous les services reçus.

1 Touchez [Q].

2 Sélectionner la catégorie voulue dans la liste.

Maintenez-le enforcé pour trouver la dernière liste de service.

[Q.A-Z]

Affiche I'ecran de clavier.

Passez à la dette que vous avez saisie (recherche alphétique).

Infos-trafic

Vous pouvez écouter et regarder les informations de circulation routière automatiquement, à l'instant ou l'appareil reçoit un bulletin d'infos-trafic. Cependant, cette fonction nécessite une Radio numérique qui contient les informations TI.

1 Touchez [T] sur le cote gauche de I'ecran. Touchez [TI].

Le mode d'infos-trafic est activé.

Lorsqu'un bulletin d'infos-trafic est reçu

L'écran d'informations routières apparait automatiquement.

REMARQUE

• Il faut que la fonction des informations routières soit activée afin que l'écran des informations routières apparaisse automatiquement.
  Le volume auquel est regle le son pendant la réception de l'infos-trafic est automatiquement mémorisé. Lors de la réception du prochain bulletin d'infos-trafic, l'appareil rétablit automatiquement le volume sonore.
• Pour annuler les informations de circulation routière : Appuyez sur [Cancel].

Configuration DAB

Vous pouvez regler les parametes de la Radio Numérique.

1 Touchez [ ] sur le côte gauche de l'écran. Touchez [SETUP].

L'écran de configuration DAB s'affiche.

2 Réglez chaque fonction comme suit.

[Priority]

Si le même service est fourni par la Radio Numérique durant la réception Radio Data System, la sélection se fait automatiquement sur Digital Radio. Si le même service est fourni par Radio Data System alors que la réception du service Digital Radio s'affaiblit, la sélection se fait automatiquement sur Radio Data System.

[PTY Watch]

Si le service du type de programme configuré est lancé avec la totalité de la réception, la sélection se fait à partir d'une autre source, vers Digital Radio pour la réception du service.

Permet de passer au service d'annonce défini. Pour plus de détails, reportez-vous à la section Configuration de l'announce (p.56).

[Antenna Power]

Règle l'alimentation sur l'antenne de la Radio Numérique. Règle sur «ON» lorsque l'antenne de la Radio Numérique en cours d'utilisation est équipée d'un amplificateur.

Lechoixpardéfautest 0N

Related Service

Lorsque vous sélectionnez MARCHE,
l'appareil commute sur un servicesemblable
(s'il existe) lorsqu'un réseau service DAB n'est pas disponible.
Lechoix par défaut est «OFF»

■[Language Select]

Selectionne une langue d'affichage pour la fonction PTY.

Configuration de l'announce

Lorsque le service regle sur «ON» démarre, passé de n'importe qu'elle source à l'announce pour la recevoir.

1 Touchez [Announcement Select] sur l'écran CONFIGURATION DAB.

L'ecran de selection de l'announce s'affiche.

2 Touchez chaque liste d'announces et activez-la ou désactivez-la.

[Select All]

Activez toutes les announces.

[Deselect All]

Désactivez toutes les announces.

REMARQUE

Le volume auquel est regle le son pendant la reception du service d'annonce est automatiquement memorise. Lors de la reception du service d'announce, l'appareil rétablit automatiquement le volume sonore.

Utilisation du Bluetooth

L'utilisation de la fonction Bluetooth vous permet d'utiliser différentes fonctions telles que l'écoute du fichier audio et de passer/recevoir un appel.

Informations pour l'utilisation de périphériques Bluetooth®

Bluetooth

Bluetooth est une technologie de communication radio à courte distance pour les apparêils portables tels que les téléphones portables, les ordinateurs portables, etc.

Les péripériques Bluetooth peuvent être connectés sans cables et sans communiquer les uns avec les autres.

REMARQUE

• Pendant que vous conduisiez, ne réalisiez pas d'opérations compliquées telles que la composition d'un numéro, l'utilisation du repertoire téléphonique, etc. Pour réaliser ces opérations, arrêtez votre voiture dans un endroit sur.
• Il se peut que certains péripériques Bluetooth ne puisent pas été connectés à cet apparéil en fonction de la version Bluetooth du péripérique.
• Cet apparéil peut ne pas fonctionner avec certains péripériques Bluetooth.
• Les conditions de connexion peuvent varier en fonction des circonstances autour de vous.
• Certains péripériques Bluetooth sont déconnectés lorsque cet apparéil est mis hors tension.
• Les-appareils Bluetooth ne peuvent pas etre utilisés lors de l'utilisation d'Apple CarPlay.
• Le dispositif Bluetooth actuellément connecté à un autre périphérique est déconnecté quand un iPhone compatible avec Apple CarPlay est connecté.

À propos du téléphone mobile et du lecteur audio Bluetooth

Cet apparéil est conforme aux caractéristiques techniques suivantes de la norme Bluetooth :

Version

Bluetooth Ver. 5.0

Profils

Telephone mobile :

HFP (V1.7) (Profil mains libres)

SPP (Profil port série)

PBAP (Profil d'accès au repertoire

telephonique)

Lecteur audio :

A2DP (Profil de distribution audio avancée)

AVRCP (V1.6) (Profil de télécommande audio/ video)

Codec son

SBC, AAC

REMARQUE

• Les appareils disposant de la fonction Bluetooth sont certifiés conformes à la norme Bluetooth d'après la procédure prescrite par Bluetooth SIG.
• Cependant, il est possible que ces apparèils ne pouissent pas communiquer avec certains types de téléphones portables.

Enregistrez le périphérique Bluetooth

Il est indispensable de déclarer à l'appareil le lecteur audio ou le téléphone mobile Bluetooth avant de pouvoir utiliser la fonction Bluetooth.

Vous pouvez enregistrer jusqu'à 10 appareils Bluetooth.

REMARQUE

• Vous pouvez enregistrer jusqu'à 10 péripériques Bluetooth. Si vous essayez d'enregistrer un 11ème péripérique Bluetooth, le péripérique Bluetooth connecté à la date la plus ancienne sera effacé pour pouvoir enregistrer le 11ème.
• L'appareil est compatible avec la fonction Easy Pairing (Appairage Facile) d'Apple. Lorsqu'un iPod touch ou un iPhone précédemment connecté via la borne USB est connecté de nouveau, une boîte de dialogue d'authentication apparait. L'authentication sur cet apparéil ou sur un smartphone iOS permet d'enregistrer le smartphone en tant que péripérisque Bluetooth.

1 Appuyez sur le bouton [MENU]

Le menu contextuel s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

4 Touchez [Select Device] sur l'écran de configuration du Bluetooth.

5 Touchez ur I'ecran de selection du periphérique.

La boite de dialogue d'attente d'appariement Bluetooth apparait.

REMARQUE

• Vous pouze également enregistrer un iPhone sur l'écran de la liste des péripériques Apple CarPlay. (p.36)
• Lorsque ni Apple CarPlay, ni Android Auto, ni un téléphone mains libres Bluetooth n'est connecté, le fait de maintainir enforcé le bouton [ ] permet d'afficher la boîte de dialogue de mise en attente d'appariement Bluetooth.

6 Recherche l'appareil («DNX*/«DNR*») à partir de votre smartphone/telephone portable.
Complétez les étapes 6 à 9 dans un début de 30 secondes.
7 Utilisez votre smartphone/telephone portable en fonction des messages affichés.

• Confirmez la requête sur le smartphone/telephone portable.

• Entre le code PIN sur votre smartphone/telephone portable.

Le code PIN est défini par défaut comme la chaine « 0000 »

8 Sélectionnez la fonction que vous pouze utiliser.

Sélectionnez le numéro mains libres pour vous connecter.

A2DP/SPP [Audio/App]

Selectionnez si vous désirez utiliser l'application de lecture audio de votre smartphone sur A2DP et les autres applications de votre smartphone sur SPP.

PBAP [Phonebook DL]

Selectionnez si vous désirez transférer les données de votre réseau téléphonique.

9 Appuyez sur [Yes].

Lorsque la transmission et la connexion des données sont terminées, l'icone de connexion au Bluetooth apparait sur l'écran.

REMARQUE

• Pendant l'enregistrement de l'iPhone qui est disponible sans fil pour Apple CarPlay, un message de confirmation s'affiche.

• [Yes]: Affiche l'écran d'Apple CarPlay pour une connexion sans fil.

• [No]: Apple CarPlay n'est pas connecté. Lors de l'utilisation d'Apple CarPlay, reportez-vous à la section Sélectionnez un périhérique Apple CarPlay (p.36).

Configuration Bluetooth

REMARQUE

• La configuration du Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

Consultez la section qui suit pour chaque option.

• Connectez le périphérique Bluetooth (p.59)
• Modifier le code PIN (p.60)
• Changez le nom du périphérique (p.60)

Connectez l'appareil Bluetooth

1 Touchez [Select Device] sur l'écran de configuration du Bluetooth.
2 Appuyez sur le nom du périphérique que vous souhaitez connecter.

L'écran de sélection des profils apparait.

REMARQUE

• Si le pictogramme est en surbrillance, cela indique que l'appareil correspondant sera utilisé.
• Vous ne pouvez pas sélectionner un périphérique Android qui est connecté comme périphérique Android Auto.

3 Définissez chaque profil de la manière suivante.

[TEL (HFP) 1], [TEL (HFP) 2]

Selectionnez quand le périphérique est connecté avec l'unité comme téléphone mains libres 1 ou 2.

[Audio (A2DP)/App (SPP)]

Selectionnez pour interconnector avec une application installee sur un smartphone ou pour utiliser un lecteur audio.

4 Touchez [Close].

Utilisation du Bluetooth

Pour supprimer l'appareil Bluetooth enregistré

1 Touchez 60 r l'écran de selection du périphérique.

2 Touchez le nom du périphérique pour vérifier.

[☑All]

Sélectionne tous les périphériques Bluetooth.

[□All]

Efface toutes les coches.

REMARQUE

• Vous ne pouvez pas selectionner un périphérique Android qui est connecté comme périphérique Android Auto.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Tous les apparciels selectionnés sont supprimés.

REMARQUE

• Si le périphérique compatible avec Apple CarPlay sans fil est supprimé, le même périphérique est supprimé de l'écrande la liste des périphériques Apple CarPlay.

Changer le nom du périphérique

1 Touchez [Device Name] sur l'écran de CONFIGURATION du Bluetooth.

L'ecran Changer le nom du périphérique s'affiche.

2 Toucher et maintainir appuyé
3 Entrez le nom du péripérisque.

4 Touchez [Enter].

Modifiez le code PIN

1 Touchez [PIN Code] sur l'écran de CONFIGURATION du Bluetooth.

L'écran Changer le code PIN s'affiche.

2 Touchez et maintenez
3 Entrez le code PIN.

4 Touchez [SET].

Lecture de l'appareil audio Bluetooth

La plupart des fonctions sont utilisables depuis l'écran de contrôle des sources.

Pour selectionner la source Bluetooth, touchez l'icone [Bluetooth] sur I'écran de selection de la source. (p.16)

REMARQUE

• La source audio du Bluetooth est désactivée lors de l'utilisation d'Apple CarPlay.
• La source audio Bluetooth est désactiveré lorsque le périhérique configéré comme Audio (A2DP)/ App (SPP) utilise Android Auto.

Utilisation de base du module teoth

Écran de contrôle

Illustration/VU-metre

• Affiche/dissimule la zone d'illustration.
• Touchez pour basculer entre l'illustration et le VU-metre.

Indicateur du mode de lecture/du temps de lecture

▶,II: Indicateur du mode de lecture en cours Les significations des pictogrammes individuels sont les suivantes :

• (lecture),▶(avance rapide),< (retour rapide),II(pause),■(arret).

Touches de commande*

• [Q]: Recherche un fichier. Voir Recherche de fichier (p.62).
• [I▶I] [▶I]: Recherche le contenu précédent/ suivant.

Touchez et maintenez enforcé pour effectuer une avance ou un retour rapiè. (Annulé automatiquèment au bout d'environ 50 secondes.)

• : Affiche I'ecran de CONFIGURATION Bluetooth.(p.59)
  [ ]: Affiche l'écran de l'égaliseur graphique. (p.84)

4 Compilation KENWOOD

Les apparèils audio Bluetooth peuvent être facilement changés pour jouer de la musique. Se référer à Compilation KENWOOD (p.62).

• [ ]: Repête la piste/le dossier en cours.
  Chaque fois que vous touchez la touche, les modes de répétition changent dans l'ordre suivant;

Répéter fichier (épeter dossier ), Répéter toutes les chansons (irret de la répétition (P

L: Lit de maniere aleatoire tous les morceaux du dossier en cours. Chaque fois que vous touche la touche, les modes aleatoires changent dans l'ordre suivant;

Dossier aléatoire (ous aléatoires ( ), Arret de la fonction aléatoire (

6 Affichage des informations\*

• Affiche les informations du nom de la piste.
• Nom du périphérique connecté.

• Modifier la taille du texte des informations lorsque «Small Audio Text» est régé sur «ON»/«OFF» dans l'écran d'interface utilisateur (p.75).

• Ces éléments ne sont affichés que lorsque le lecteur audio connecté prend en charge le profil AVRCP.

REMARQUE

• Les boutons de commande, les indications et les informations affichées sur l'écran différé en fonction du périphérique connecté.
• Si les touches de commande ne sont pas affichées, utilisez celles du lecteur.
• Selon le téléphone mobile ou le lecteur audio utilise, il peut arriver que les informations/texte ne soient pas affichées alors que le son est audible et que vous pouvez agir dessus.
• Si le volume est trop bas, augmentez-le sur vous téléphone mobile ou sur votre lecteur audio.

Compilation KENWOOD

Jusqu'à 5 péripériques audio Bluetooth peuvent être connectés et changés facilement pour dire de la musique.

1 Touchez

Une listedesperiphériques enregistrres s'affiche.

2 Touchez nom de l'appareil que vous souhaitez connecter.

• Toucher [P] permit d'afficher l'écran de configuration de la connexion de l'appareil Bluetooth. (p.59)
  Appuyer sur [ ] sur la gauche de l'appareil connecté ( ) déconnecté cet apparéil.

• Appareil utilise normalement.
  Appareil utilise pour la Compilation KENWOOD

3 Touchez blanc) sur la gauche du nom de I'appareil qui doit etre lu.

blanc)se transforme en (violet) et lance la lecture.

is):Pas connecté.
- (Blanc): Connecté.
(Pourpre):Pendant la lecture.

4 Touchez

REMARQUE

• Si un périphérique audio Bluetooth connecté est utilisé pour dire de la musique, les connexions sont changées.
• Lorsqu'une source Bluetooth est commutée sur une autre source, ses paramétres sont supprimés et la connexion est rétablie sur celle qui a precedé le changement de source.
• Vous ne pouvez pas selectionner un périhérique Android qui est connecté comme périhérique Android Auto.

Recherche de fichier

1 Touchez [Q].

2 Touchez le fichier ou le dossier de votrechoix.

Le contenu d'un dossier est affché lorsqu'you touche celui-ci.

3 Touchez l'element de votrechoix dans la liste des contenus.

Pour l'utilisation de I'ecran de liste, voir Ecran des listes (p.18).

Utilisation du module mains-libres

Vous pouvez utiliser la fonction téléphone en connectant le téléphone Bluetooth à cet apparéil.

REMARQUE

• Si vous utilisez la fonction mains libres fréquemment, déplacez la touche de raccourci TEL (icone) sur l'écran d'accueil. (p.17)
• Lorsque l'application Apple CarPlay ou Android Auto est connectée, la fonction Bluetooth Mains libres et les connexions de deux périphériques Bluetooth ne peuvent pas être utilisées. Seule la fonction Mains libres Apple CarPlay ou Android Auto peut être utilisé.

Effectuez un appel

1 Appuyez sur le bouton [HOME]

Touchez

3 Touchez [TEL].

L'écran mains-libres s'affiche.

REMARQUE

• Si vous telétéphone portable est compatible avec PBAP, vous pouvez afficher le réseau téléphonique et les listedes d'elles sur l'écran tactile lorsque le téléphone portable est connecté.
• Répertoire téléphonique : jusqu'à 1000 entrées
• jusqu'à 50 entrées, y compris appels composés, appels reçus et appels manqués

4 Sélectionnez une méthode de numération.

Appel depuis l'histoire des appels
[ ]: Appel depuis le repertoire téléphonique
Appel depuis un numero présélectionné
Appel en saississant un numero de téléphone

- Sélectionnez le téléphone mobile à utiliser

Lorsque you connectez deux téléphones portables

1) Appuyez sur [Device name1 | Device name2] pour selectionner le téléphone que vous pouze utiliser.

Configuration Bluetooth

1) Touchez L'écran de configuration Bluetooth s'affiche.

Reconnaisance vocale

1) Appuyez sur [p.65]

REMARQUE

• Les pictogrammes d'etat, notamment ceux représentant une batterie et une antenne, peuvent etre differents de ceux affiches sur le téléphone portable.
• Le fait de configurer le téléphone portable au mode privé peut désactiver la fonction mains libres.

Appel depuis l'histoire des appels

1 Touchez

2 Sélectionnez dans la liste le numéro de téléphone.

Appel depuis le réseau téléphonique

1 Touchez

2 Touchez

3 Sélectionner l'initiale.

• Les caractères n'ayantaucun nom correspondantne sontpasaffichés.
• Un premier caractère avec un accent tel que « » peut être cherché à l'aide d'un caractère sans accent « u ». Un caractère avec un accent dans la phrase ne peut pas être cherché.

4 Sélectionnez la personne que vous souhaitez appeler dans la liste.

5 Sélectionnez dans la liste le numéro de téléphone.

REMARQUE

• Vous pouvez trier les nombres de téléphone dans la liste par nom de famille ou par prénom. Pour plus de détails, voir Configuration Mains libres (p.68).

Appel depuis un numero préselectionné

1 Touchez

2 Touchez le nom ou le numéro de téléphone.

Appel par entrée d'un numéro de téléphone

1 Touchez

2 Utilisez les touches numériques pour entrer un numero de téléphone.

3 Touchez

Reconnaisance vocale

Vous pouvez acceder à la fonction de reconnaissance vocale du téléphone portable branché sur cet apparéil. Vous pouvez effectuer une recherche dans le réseau téléphonique par la voix. (La fonctionnalité dépend du modele de votre téléphone portable.)

1 Appuyez sur le bouton pendant 1 seconde.

DNX9190DABS/DNX7190DABS

DX5190DABS DNR4190DABS/

L'écran de reconnaissance vocale apparait.

2 Commencez à parler.

REMARQUE

• Vous pouvez utiliser la fonction de reconnaissance vocale en touchant sur l'écran mains libres.

Réception d'un appel

1 Touchez pour répondre à un appel téléphonique ou

pour rejoeter un appel entrant.

REMARQUE

• Pendant la surveillance de l'image par laamera de vision, cet écran ne s'affiche pas même si un appel est reçu.

PourmettrefinàI'appel

1 Pendant une conversation, touchez

Actions possibles pendant un el

Régler le volume de votre voix

1) Touchez [Speech Quality].
2) Touchez [⁺ ou ▶ pour [Microphone Level].

Régler le volume de réception

DNX9190DABS/DNX7190DABS/DNX5190DABS

Appuyez sur le bouton [] ou [] .

DNX9190DABS/DNX7190DABS

DNX5190DABS

DNR4190DABS/DNX419DABS/DNR3190BTS

Tournez la molette.

- Mettre votre voix en sourdine

Touchez pourmettrevoirevoix en sourdine ouannuler cette fonction.

- Envoyer la tonalité de numérotation

Touchez [DTMF] pour afficher l'écran de saisie des tonalités.

Vous pouvez envoyer des tonalités en touchant les touches voulues à l'écran.

- Passer d'une destination de sortie vocale à une autre

En touchant 15 destinations de la sortie vocale basculent systématiquement entre le téléphone portable et le haut-parleur.

Attente d'appeal

Lorsque you receivez un nouvel appel alors que you est en cours de conversation, you pouze répondre au nouvel appel entrant en touchant ]. L'appei en cours est alors mis en attente.

Chaque fais que vous touchez , vous changez de correspondant.

Touchez pourmettre fin à l'appelen cours etpasser sur l'appelen attente.

Pour fermer la fenetre contextuelle mains-libres

Touchez [× ] pour fermer I'ecran contextuel Mains-Libres.

Pour l'afficher à nouveau

① Appuyez sur le bouton [HOME]
② Touchez
③ Touchez [TEL].

Préglage de numérios de téléphone

Vous pouvez enregistrer dans l'appareil les numeros de téléphone que vous utilisez souvent.

1 Touchez

2 Touchez [Edit].

3 Sélectionnez où prédéfinir.

Delete all]

Pour supprimer tous les numeros préreglés, touchez [Delete all] puis touchez [Yes] sur l'écran de confirmation.

4 Sélectionnez comment prédéfinir.

Selectionnez le numero a prerégler a partir du repertoire téléphonique. Voir Appel depuis le repertoire téléphonique (p.64).

[Add number direct]

Saisissez directement le numero de téléphone et touchez [SET].Voir Appel par entree d'un numero de téléphone (p.64).

Delete]

Pour supprimer un numero préréglé, touchez [Delete] puis touchez [OK] sur l'écran de confirmation.

Transfert vers le repertoire téléphonique

Vous pouvez transférer des données de repertoire téléphonique de votre smartphone Bluetooth à l'aide du PBAP.

1 Touchez

2 Touchez

Le transfert des données du repertoire téléphonique démarre.

REMARQUE

• Si le repertoire teléphonique contient plus de 1000 entées, les données du repertoire teléphonique ne peuvent pas etre transférées.
• Si,aucun repertoire telephonique n' a ete telecharge,appuyez sur [Download Phonebook Now] pour commencer le telechargement du repertoire.

Suppression du repertoire téléphonique

1 Touchez 105

2 Touchez le nom à vérifier.

[☑All]

Coche toutes les cases.

[□All]

Efface toutes les coches.

3 Touchez [Delete].

Le message de confirmation s'affiche.

4 Appuyez sur [Yes].

Configuration Mains libres

Vous pouvez effectuer divers réglages pour la fonction mains libres.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Bluetooth].

L'ecran de configuration Bluetooth s'affiche.

4 Touchez [TEL SETUP].

L'écran de configuration du téléphone s'affiche.

5 Réglez chaque fonction comme suit.

■[Bluetooth HF/Audio]

Selectionnez les haut-parleurs pour la sortie de son à partir du téléphone portable (tel qu'un appel téléphonique vocal et la sonnerie) et le lecteur audio Bluetooth.

[Front]: Diffuse le son par les haut-parleurs avant.

All: Diffuse le son par tous les haut-parleurs.

[Auto Response]*

Définisse un temps de réponse automatique pour prendre un appel entrant.

OFF: Désactive la fonction de réponse automatique.

[1]/[5]/[10]/[15]/[20]/[25]/[30]: Définit la durée de la sonnerie (en seconde).

[Auto Pairing]

Lorsque le réglage est fait sur «ON», la fonction Auto Pairing est activée pour enregistrer automatiquement le iPod touch, ou le iPhone connecté à cet apparéil.

ON: Active la fonction d'appariement automatique d'Apple.

OFF: Désactive la fonction d'appariement automatique d'Apple.

[Sort Order]

Définissez la façon de trier les données dans le repertoire du téléphone portable.

[First]:Trie les données par prénom.

Last:Trie les données par nom de famille.

• Soit le temps de réponse auto configuré sur cet apparéil soit le temps régle sur le téléphone portable, c'est le temps le plus court qui prend effet.

6 Touchez [OK].

Autres apparèils externes

Caméra de vision

REMARQUE

• Pour la connexion d'uneamera, voir page P.99.
  Pour utiliser laamera de recul, la connexion du fil REVERSE est requise. (p.97)
• Si [Rear Camera Interruption] est actif, l'écran de laamera est affché lorsque vous passez la vitesse en position de recul (R).

Affichez l'écran de laamera

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.
2 Touchez [Camera].

L'écran de laamera de vision s'affiche.
3 Reglez chaque option comme suit.

Pour effacer le message d'advertissement, touchez l'écran.

Sélection du mode de vueamera ^*1

Touchez pour afficher les touches de permutation de laamera. Il est impératif de configurer «Camera Assignment Settings» au préalable. Reportez-vous à la section Pour changer la vue de laamera (p.69).

Arret de laamera

Touchez pour quitter l'écran de laamera.

Basculement du guidage \*2

Touchez à chaque fois pour activer ou désactiver le guidage.

Changer l'angle \*2

Touchez chaque fois pour changer les angles de laamera.

1 Lorsque deux ou plusieurs caméras situées à l'avant, l'arrière, à gauche et à droite sont connectées à cet apparéil.
2 Lorsque le modele CMOS-3xx est connecté à cet apparéil.

Pour changer la vue de laamera

1 Touchez 1].

Les touches de commutation de la camera s'affichent a gauche/droite.

2 Sélectionnez un mode de vue de laamera que vous souhaitez changer.

REMARQUE

Pour passer a l'imagne autre que la vue de la camera selectionnable depuis les touches de commutation de la camera, modifier la fonction des touches à l'exception de «Rear» dans [Camera Assignment Settings]. (p.70)

Configuration des caméras

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'ecran de menu de configuration s'affiche.

3 Touchez [Camera].

L'écran de laamera apparait.

4 Reglez chaque option comme suit.

Configurez l'attribution de laamera.

Reportez-vous à la section Pour configurer les paramétres d'attribution de laamera (p.70).

[ON]: Affiche l' image de laamera de vision arrriere lorsque vous passez la marche arrriere (R).

OFF: Sélectionné cette option lorsqu'aucuneamera n'est connectée.

[ON]: Sélectionnez lorsque vous avez connecté un système externe. Ni les boutons ni les titres ne sont affichés.

OFF (valeur par défaut) : Sélectionnez lorsque vous avez connecté uneamera arrrière.

[Rear Camera Settings] **4

Ajuste le modele CMOS-3xx avec ID 1 (« Rear Camera »). Pour plus de détails, voir le manuel d'instruction de votreamera.

■[Parking Guidelines]

Vous pouvez afficher les directives de stationnement pour faciliter le stationnement lorsque vous changez le rapport dans la position marche arriere (AR). Le besoin par défaut est «ON».

Guidelines SETUP]

Si vous seLECTIONnez [ON] pour [Parking Guidelines], il est possible d'ajuster les instructions de parking. Voir Pour régler les instructions de parking (p.71).

[Front Camera Settings] ※ × 4

Ajusté le modele CMOS-3xx avec l'ID 2 («Front Camera »). Pour plus de détails, voir le manuel d'instruction de votreamera.

[10 sec]/[15 sec] (par défaut)/[20 sec]: L'écran de laamera avant s'affiche lorsque vous désengagez la marche arrière (R).

1 Lorsque le modele CMOS-3xx est connecté à cet apparéil.
2 Pour utiliser la fonction, il est nécessaire de connecter laamera CMOS-3xx et de régler [Camera Assignment Settings] sur [Front]. (p.70)

3 Pour utiliser la fonction, il est nécessaire de configurer [Rear Camera Interruption] sur [ON], pour configurer [Rear Camera for Car interface] sur OFF, et pour configurer [Camera Assignment Settings] sur [Front]. (p.70)
4 DNX9190DABS/ DNX7190DABS/ DNX5190DABS uniquement

Pour configurer les paramètres d'attribution de laamera

1 Appuyez sur [Camera Assignment Settings] sur l'écran de laamera. (p.69)
2 Reglez chaque option comme suit.

[FRONT VIEW CAMERA/DASH CAM] (Sauf DNR3190BTS)

Reglez l'attribution de laamera a partir de la vue de laamera connectee à la borne d'entrée de laamera de vue avant/camera de tableau de bord.

[AV-IN]

Réglez l'attribution de laamera à partir de la vue de laamera connectée à la borne d'entrée AV-IN.

Pour la borne d'entrée de laamera de vue avant/camera de tableau de bord : (Sauf DNR3190BTS)

1 Touchez [FRONT VIEW CAMERA / DASH CAM].

Affiche l'imagé de laamera de vue avant connectée à la borne d'entrée de laamera de vue avant/camera du tableau de bord.

2 Sélectionnez la vue de laamera à configurer.

1 Image de la vue de laamera

Affiche l'imagé de la camera de vue avant connectée à la borne d'entrée de la camera de vue avant/camera du tableau de bord. (p.102)

Pour la borne d'entrée AV-IN :

1 Touchez [AV-IN].

Affiche l'imag de la camera de vue connectee a la borne d'entree AV-IN.

2 Sélectionnez la vue de laamera à configurer.

1 Image de la vue de laamera
Affiche l'imag de la vue de la camera connectee a la borne d'entree AV-IN. (p.102)
2 [Front]
[ Dashboard Camera] (Sauf DNR3190BTS)
4 [Right]
[Left]
[None]

3 Touchez [Enter].

REMARQUE

• Laamera de tableau de bord peut etre selectionnée lorsqu'elle est connectee. (p.102)

Pour régler les instructions de parking

REMARQUE

• Installéz laamera de recul dans la position appropriée en fonction du manuel d'instructions fourni avec laamera de recul.
  Lors de l'ajustement des lignes de guidage de stationnement, assurez-vous de serrer le frein de stationnement pour éviter que la voiture rouge.

1 Touchez [Parking Guidelines] dans l'écran de laamera, puis réglez sur [ON]. (p.69)
2 Touchez [Guidelines SETUP] sur l'écran de la Caméra.
3 Reglez les directives de stationnement en selectionnant le repere.

4 Réglage de la position du repère sélectionné.

Assurez-vous que les lignes A et B sont paralleilles horizontally, et que les lignes C et D ont la meme longueur.

REMARQUE

• Touchez [Initialise] puis touchez [Yes] pour régler toutes les marques sur leurs positions d'origine par défaut.

Utilisation de laamera du tableau de bord (Sauf DNR3190BTS)

Une Caméra de tableau de bord, DRV-N520 (accessoire en option), connectée à cet apparéil, vous permet de dire des données d'enregistements video, etc.

Pour plus de détails, voir le manuel d'instructions de la Caméra du tableau de bord DRV-N520 (accessoire en option).

REMARQUE

Pour connecter une camera de tableau de bord, voir p.102.
- Pour utiliser la fonction de laamera du tableau de bord, il est nécessaire de configurer «Camera Assignment Settings» sur « Dashboard Camera». (p.70)

Affichez l'écran de laamera du tableau de bord

1 Appuyez sur le bouton [MENU]
Le menu contextual s'affiche.
2 Touchez [Camera].

3
2 1

1 Sélection du mode de vueamera

Touchez pour afficher les touches de permutation de laamera. Il est impératif de configurer «Camera Assignment Settings» au préalable. Reportez-vous à la section Pour changer la vue de laamera (p.69).
2 Arret de laamera

Touchez pour quitter l'écran de laamera.

3 Affichage des touches

Touchez pour afficher les touches de commande de laamera du tableau de bord.

Fonction ajoutée

Affichez la carte pendant la lecture du fichier enregistré

1 Lire le fichier enregistré.

Consultez le manuel d'instructions de la camera du tableau de bord.

2 Touchez

Revenir à l'écran de lecture du fichier enregistré

1 Touchez

Lecteurs audio/vidéo extérieurs (AV-IN)

1 Connectez un apparéil extérieur à la borne d'entrée AV-IN. (p.99)
2 Choisissez [AV-IN] comme source. (p.16)
3 Mettez l'appareil connecté sous tension et démarrez la lecture de la source.

REMARQUE

Pour selectionner la source AV-IN, il est nécessaire de regler «AV-IN» sur «None» dans [Camera Assignment Settings]. (p.70)

Source HDMI

1 Connectez votre smartphone à la borne d'entrée HDMI. (p.99)
Utilisez le cable KCA-HD100 (accessoire en option).
2 Sélectionnez [HDMI] comme source. (p.16)
3 Demarrez une application ou lecture sur votre smartphone.

Tuner TV (DNX9190DABS / DNX7190DABS / DNX5190DABS)

Vous pouvez raccorder le symponiseur TV (disponible dans le commerce) à l'unité pour regarder la télévision.

Preparation

• Lorsque vous utilisez la fonction de contrôle de télévision, branchez le syntoniseur TV (disponible dans le commerce) et positionnez l'option 3rd Party TV Tuner Control (Commande de syntoniseur TV tiers) de la page Configuration de AV (p.79) sur ON.
• Le symponiseur TV peut être contrôle à l'aide de sa télécommande par l'intermédiaire du capteur à distance situé sur la façon de l'unité.

1 Sélectionnez [TV] comme source. (p.16)
2 Touchez la Zone d'affichage des touches.

3 Touchez [TV Ctrl].

■Afficher le menu/Validator l'option selectionnée

Touchez [MENU/OK].

Déplacer le curseur

Touchez [▲], [▼], [▲], ▶.

Quitter le contrôle par menu

Touchez

Configuration

Configuration d'écran du moniteur

Vous pouvez régler la qualité d'image pour les vidés, les écrons de menu, etc.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

L'écran de réglage de l'écran s'affiche.

3 Ajustez chaque réglage comme suit.

Ajustez chaque réglage.

■[Aspect]

Selectionnez un mode d'écran.

[Full]: Modifie le rapport d'aspect de la video et affiche la video en plein écran.

[Normal]: Affiche la video au ratio de 4:3.

[Auto]:

Support DVD, VCD et disque : Une video 16:9 s'affiche en mode plein écran et une video 4:3 s'affiche sur l'écran en mode normal.

Péripétrique USB et carte SD : Affiche les vidés en plein écran (verticalément ou horizontallement) sans modification de rapport.

REMARQUE

• Les paramètres de réglage varient selon la source en cours.

Configuration système

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

Consultez la section qui suit pour chaque option.

• Configuration de AV (p.79)
• Configuration de l'affichage (p.77)
• Configuration de l'interface utilisateur (p.74)
• Configuration de laamera (p.69)
• Configuration spéciale (p.76)
• Configuration Bluetooth (p.59)
• Configuration de la sécurité (p.11)
• Configuration de la navigation (p.22)

Configuration de l'interface utilisateur

Vous pouvez configurer les parametes de l'interface utilisateur.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'écran de CONFIGURATION s'affiche.

3 Touchez [User Interface].

L'écran d'interface utilisateur s'affiche.

4 Reglez chaque paramètre comme suit.

[Small Audio Text]

Modifiez laaille du texte de l'écran de commande de la source.

[ON] (valeur par défaut) : Réduisez laaille du texte.

Configure la fonction souhaïée dans la commande à distance. (Contactez vous revendeur Kenwood pour plus de détails.)

Activez ou désactivez la touche de verrouillage.

Lechoixpardéfautest 0N

Réglez le volume sonore de la tonalité de touche.

0 (Off) - 3 (par défaut) - 5

[Widget SETUP]

Configurez le widget affiche sur I'ecran d'accueil. (p.27)

■ [Vehicle Adaptor Information] (DNX9190DABS / DNX7190DABS / DNX5190DABS) *1

Les informations du vehicule sont affichées.
Cette fonction requiert un adaptateur commercial. Consultez notre revendeur KENWOOD pour plus de détails.

Definit s'il faut générer une sonnerie d'advertissement lorsque le capteur de proximé à bord detecte une personne ou un objet.

Consultez votre revendeur KENWOOD pour plus de détails.

Vouspouvezaffichercdesinformationscoccernantlesobstaclessetrouvantautourde lavoiture.

[ON]: Affiche toujours les informations.

[Dyn.] (par défaut): Affiche des informations lorsque le capteur détecte des obstacles.

Cette fonction requiert un adaptateur commercial. Consultez votre revendeur KENWOOD pour plus de détails.

Selectionnez la position des informations sur les obstacles à l'écran (à gauche ou à droite). « Left » (gauche)/« Right » (droite) (par défaut) Cette fonction requiert un adaptateur commercial. Consultez votre revendeur KENWOOD pour plus de détails.

■[Language Select Mode]

Sélectionne le mode de sélection de la langue.

[Easy] (Par défaut): Sélectionne une langue simplément.

[Advanced]: Yous permit de selectionner la langue de votrechoix pour chaque option.*

■[Language Select]

Selectionnez une langue.

Réglez la détction de position du panneau tactile. (p.76)

Time Format

Selectionnez le format d'affichage de l'heure. « 12-Hour »/« 24-Hour » (valeur par défaut)

■[Clock]

NAV-SYNC: Synchronise l'heure de l'horloge avec les données GPS de navigation.

[Manual]: Réglez l'horloge manuellement.

Time Zone

Si vous avez selectionné [Manual] pour l'horloge, veuilles selectionner le fuseau horaire.

Configuration

■[Clock Adjust]

Si vous sélectionnez [Manual] pour l'horloge, réglez la date et l'heure manuellement. (p.76)

1 Ce réglage est disponible lorsqu'un adaptateur commercial est connecté.
2 Si vous sélectionnez [Advanced] comme mode de selection de la langue, l'écran suivant s'affiche.

GUI Language Select

Sélectionne la langue d'affichage utilisée dans les écrans de contrôle et l'interface en général.

[Navigation Language Select]

Selectionne la langue utilise pour la navigation.

Réglez la date et l'heure manuellement

1 Touchez [Clock] sur l'écran d'interface utilisateur.
2 Sélectionnez [Manual].
3 Touchez [Time Zone] sur l'écran d'interface utiliser.
4 Sélectionnéz le fuseau hora.
5 Touchez [Clock Adjust] sur l'écran d'interface utilisateur.

6 Reglez la date puis l'heure.

7 Touchez [Set].

Réglage du panneau tactile

1 Touchez [Touch Panel Adjust] sur l'écran d'interface utilisateur.

L'écran de réglage du panneau tactile s'affiche.

2 Suivez les instructions affichées à l'écran, maintenez enforcé chaque en son centre.

REMARQUE

• Pour annuler le réglage du panneau tactile, touchez [Cancel].
• Pour réinitialiser à la valeur par défaut, appuyez sur [Reset].

Configuration spéciale

Vous pouvez configurer des parametes spéciaux.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.
2 Touchez [SETUP].
L'écran de CONFIGURATION s'affiche.

3 Touchez [Special].

L'écran spécial apparait.

4 Reglez chaque paramètre comme suit.

[DEMO]

Selectionnez le mode de démonstration. Le besoin par défaut est «ON».

■[Software Information]

Confirmez la version logicielle de cet apparéil. (p.77)

[Open Source Licenses]

Afficher les licences open source.

■[Initialise]

Touchez [Initialise] puis touchez [Yes] pour ramener tous les réglages aux réglages initiaux par défaut.

• La mémoire des RÉGLAGES audio n'est pas initiaisée.

Informations logicielles

Vous pouvez vérifier la version logicielle de cet apparéil.

1 Touchez [Software Information] dans l'écran spécial.

2 Confirmez la version logicielle.

REMARQUE

• Pour savoir commentmettre a jour lelogiciel, consultez les instructions correspondantes fournies avec le logiciel.

Configuration de l'affichage

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [SETUP].

L'écran de CONFIGURATION s'affiche.

3 Touchez [Display].

L'écran d'affichage apparait.

4 Réglez chaque paramètre comme suit.

[Dimmer]

Selectionnez le mode d'atténuation de l'éclairage.

OFF: N'attenue pas I'éclairage de l'affichage et des touches.

[ON]: Attenue l'éclairage de l'affichage et des touches.

SYNC: Synchronise l'atténuation de l'éclairage avec la mise sur marche ou sur arrêt du selecteur d'éclairage du vehicule.

[NAV-SYNC]: Synchronise l'atténuation de l'éclairage avec le réglage d'affichage jour/nuit de la navigation.

[OSD Clock]

Selectionnez si vous souhaitez afficher l'horloge lorsque I'écran est étéint, ou lors du visionnage d'un DVD et de fichiers video (USB, SD, disque à contenu multimédia), etc. «ON» (par défaut)/«OFF»

Key Colour

Vouspouvezdefinirlacouleurd'éclairagedes touches.(p.78)

Vouspouvez modifier I'imagud fond d'écran ou la couleur. (p.78)

[Viewing Angle] (DNX5190DABS / DNR4190DABS / DNX419DABS / DNR3190BTS)

S'il est encore difficile de voir l'image uniformément à l'écran, réglez l'angle de vue. Plus la valeur est petite (négative), plus l'image apparait blanche à l'écran.

Selectionnez s'il faut utiliser l'effect de transition d'écran lorsque l'écran de commande source passes sur l'écran d'accueil. «ON» (par défaut)/«OFF»

Personnalisation de la couleur touches

Vous pouvez définir la couleur d'éclairage des touches.

1 Touchez [Key Colour] sur l'écran d'affichage.
2 Touchez la couleur de votrechoix.

[User]

La couleur selectionnée lors du processus [Adjust] est enregistrée.

[Scan]

Vous pouvez configurer la couleur des touches pour qu'elle varie en permanence sur tout le spectre des couleurs.

3 Touchez

Pour enregistrer une couleur originale
Vous pouvez enregistrer votre couleur personnelle, originale.

1 Touchez [User] sur l'écran de couleur des touches.
2 Touchez [Adjust].

3 Utilisez [-] et [+] pour modifier la valeur de chaque couleur.

4 Touchez

Changez l'image ou la couleur du fond d'écran

1 Touchez [Wallpaper Customize] sur l'écran d'affichage.
2 Sélectionnez une image.

1 L'Album Art actuellément affiché est utilisé comme fond d'écran.
2 Sélectionnez à l'avance une couleur de fond d'écran.
*3 Sélectionnez en avance une image originale.

Pour selectionner une couleur de papier peint

1 Touchez [Wallpaper Colour] sur l'écran du fond d'écran.
2 Sélectionnez une couleur de fond d'écran.

*1 La couleur que vous avez sélectionnée dans [Key Colour] est ajoutée à l'image. Si vous sélectionnez « Scan » dans [Key Colour], vous ne pouvez selectionner cette image.

3 Touchez

Pour enregistrer une image originale

Vous pouvez charger une image à partir d'un périphérique USB connecté et la choses comme image de fond d'écran.

Avant d'entamer cette procEDURE, il vous faut brancher le périphérique contenant l'image à charger.

1 Touchez [User1 Select] ou [User2 Select] sur l'écran de personnalisation du fond d'écran.
2 Sélectionnez l'image à charger.

3 Touchez [Enter].

L'imagé sélectionnée est chargée et l'affichage revient à l'écran de personnalisation du papier peint.

REMARQUE

• Touchez J.Pauiarre tourner l'imag dans le sens antihoraire.
• Touchez [ ] pour faire tourner l'imag
  dans le sens horaire.
• Fichiers image: JPEG (jpg, jpg), PNG (.png), BMP (.bmp)

Configuration de AV

Vos pouvez configurer les parametes AV.

1 Appuyez sur le bouton [MENU]

Le menu contextuel s'affiche.

2 Touchez [SETUP].

L'écran de CONFIGURATION s'affiche.

3 Touchez [AV].

L'écran AV apparait.

4 Reglez chaque paramètre comme suit.

[Android Auto Device Select] (DNX9190DABS)

Selectionnez le periphérique à utiliser en mode Android Auto. (p.80)

[Apple CarPlay Device List] (DNX9190DABS)

Selectionnez le périphérique à utiliser en mode Android Auto. (p.36)

Réglez la qualité vocale.

[Microphone Level]: Reglez le niveau de gain du microphone. La valeur par défaut est «0».

[Echo Cancel Level]: Règle le niveau d'atténuation de l'écho. La valeur par défaut est «0».

[Noise Reduction Level]:Réduit le bruit génééré dans l'environnement immédiat sans changer le volume du microphone. Utilisez cette fonction quand la voix de l'aggellant n'est pas très claire. La valeur par défaut est «0».

Voir Sélectionnez la méthode de connexion pour émettre le son à partir de la source iPod (p.47).

[TV Tuner Control] (DNX9190DABS / DNX7190DABS / DNX5190DABS)

Configure la connexion du symponiseur TV sur la borne d'entrée AV-IN.

Pour utiliser cette fonction, il est nécessaire de régler «AV-IN» sur «None» dans [Camera Assignment Settings]. (p.70)

[ON]: Reglez sur ON lorsque vous raccordez le symponisseur TV tiers. Le Nom de AVIN est défini sur TV. Si vous branchez le symponisseur TV fabriqué par DOS et regardez la télévision, vous pouvez executer des opérations simples en touchant l'écran de cet apparéil.

OFF (par défaut): Réglez sur OFF lorsqu'aucun symponiseur TV tiers n'est branche.

[AV-OUT]

Vous pouvezCHOISIR une source AV dont la sortie doit etre envoyee a la prise AV OUTPUT. ARRET,AV-INDISQUE(DNX9190DABS /DNX7190DABS/DNX5190DABS/ DNX419DABS uniquely),USB,SD,ou iPod

• Vous ne pouvez pas sélectionner AV-IN si la borne d'entrée AV-IN est utilisée pour laamera.
• Vous ne pouvez pas selectionner votre iPod si celui-ci est connecté via Bluetooth.
• Si vous sélectionné un périphérique USB, SD, iPod, DISQUE (CD de musique/disque à contenu multimédia), Spotify ou un apparéil audio Bluetooth comme source principale, vous ne pouvez pas seLECTIONNER de périphérique USB, SD ou iPod comme source de sortie AV.
• Si vous sélectionnez le miroitage sans fil, Apple CarPlay ou Android Auto comme source principale, vous ne pouvez pas sélectionner de DISQUE (CD de musique/Disque à contenu multimédia), de périphérique USB, de carte SD ou d'iPod comme source de sortie AV.

[Driving Position]

Sélectionnez la position de conduite (gauche ou droite).

« Left » (gauche) (par défaut)/ « Right » (droite)

Vous pouvez modifier le nom de l'appareil et afficher I'adresse de I'appareil,le mot de salle.Voir Changer le nom du péripérisque (p.80).

Selectionnez un périphérique Android (DNX9190DABS)

1 Touchez [Android Auto Device Select] sur l'écran AV.
2 Sélectionnez un périphérique Android.

Changer le nom du périphérique

1 Touchez [Wi-Fi SETUP] sur l'écran AV.
2 Touchez [Device Name].

L'écran Changer le nom du périphérique s'affiche.

3 Toucher et maintainir appuyé

4 Entre le nom du périphérique.

5 Touchez [Enter].

Contrôle de l'audio

Vous pouvez regler differents parametes, comme la balance audio ou le niveau du caisson de graves par exemple.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [Audio].

Consultez la section qui suit pour chaque option.

• Configuration de l'enceinte/X'over (p.82)
• Contrôler l'égaliseur (p.84)
• Configurer la position d'écoute/DTA (p.88)
• Contrôler l'audio général (équilibre avant et arrêté/balance) (p.84)
• Configurer la compensation de volume (p.86)
• Configurer les zones (p.86)
• Reglage des effets sonores (p.87)
• Reglages audio de la mémoire/Rappel (p.89)

Configuration du système d'enceintes à 3 voies (Sauf DNX419DABS)

Selectionnez le mode de réseau de transition approprié pour le système d'enceintes utilisé (système de haut-parleur à 2 voies ou 3 voies).

1 Appuyez sur le bouton [HOME]

L'écran d'ACCUEIL apparait.

2 Touchez
L'ecran de selection de la source apparait.
3 Touchez [STANDBY].
4 Appuyez sur le bouton ① suivi par le bouton ② pendant 1 seconde en meme temps.

DNX9190DABS / DNX7190DABS

DNX5190DABS DNR4190DABS/ DNR3190BTS

L'écran de seLECTION du système d'enceinte s'affiche.

5 Sélectionnez le mode de réseau de transition.

Un écran de confirmation s'affiche.

6 Appuyez sur [Yes].

REMARQUE

Lorsque le systeme d'enceintes à 3 voies est seLECTIONné, les fonctions suivantes sont désactivées.

• Focus avant pour la position d'écoute/DTA
• Attenuateur pour contrôle audio général
• Contrôle de zone

• Sélection des enceintes pour l'émission du son à partir du téléphone portable du Bluetooth HF/Audio
  -Bip de la configuration d'interface utiliseur

• Connecter des enceintes à 3 voies lorsque le mode selectionné est à 2 voies peut endommager les enceintes.

Configuration de l'enceinte/du répartiteur

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Speaker / X'over].

4 Choisissez un type de voiture.

Vous pouvez selectionner le type de la voiture et le réseau de haut-parleurs, etc. Quand vous selectionnez le type de votre voiture, la temporisation des canaux est automatiquement activée (pour corriger la synchronisation en sortie de chaque canal) pour que les effets surround soient les plus marqués.

5 Touchez le haut-parleur (1) que vous souhaitez ajuster et configurez chaque paramètre (2) comme suit.

[Speaker]

Vous pouvez selectionner un type de hautparleur ainsi que son diametre afin d'obtenir le meilleur rendu sonore.

Lorsque le type et le diamètre des haut-parleurs sont selectionnés, le réseau de répartition entre haut-parleurs est automatiquement paramétré.

■ [Location] (Uniquement pour avant, arrêté)

Selectionnez l'emplacement de l'enceinte vous avez installee.

[Tweeter] (Uniquement pour avant)

Vous pouvez regler le haut-parleur des aigus quand vous selectionnez les haut-parleurs avant.

Arret, petit, moyen, grand

[X'over]

Afficher I'ecran de configuration de répartition entre haut-parleurs.

Vous pouvez modifier la fréquence de répartition qui a été automatiquement paramétrée lorsque vous avez scélectionné le type de haut-parleur.

Pour plus de détails, veuillez consulter Configuration du réseau de répartition (p.83)

Lorsque le réseau d'enceintes est regle sur 3 voies:

REMARQUE

Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceintes à 3 voies (p.81). Connecter des enceintes à 3 voies lorsque le mode selectionné est à 2 voies peut endommager les enceintes.
- Sélectionnez «None» (Aucun) si vous n'avez pas de haut-parleurs.

Configuration du réseau de répartition

Vous pouvez définir la fréquence de recouvrement entre haut-parleurs.

1 Touchez [X'over].

2 Touchez l'enceinte pour la configurer.

3 Reglez chaque paramètre comme suit.

HPF FREQ

Ajustement du filtré passé-haut. (Lorsque Avant ou Arrière est sélectionné sur l'écran de selection des haut-parleurs)

[LPF FREQ]

Ajustement du filtré passée-bas. (Lorsque le caisson de graves est sélectionné sur l'écran de seLECTION des haut-parleurs)

[Slope]*

Configure la pente de recouvrement.

[Gain]

Réglez le gain du haut-parleur avant, du haut-parleur arrêté ou du caisson de graves.

[TW Gain]

Règle le niveau de l'enceinte d'aigus. (Quand Avant est sélectionné sur l'écran de seLECTION des haut-parleurs)

[Phase Inversion]*

Configure la phase de sortie du caisson de graves.

Cochez [Phase Inversion] pour changer la phase à 180 degrés. (Lorsque le caisson de graves est sélectionné sur l'écran de selection des haut-parleurs)

1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » est régé sur un mode autre que « Through » dans [X'over].
^※ Uniquement quand l'option « Tweeter » est réglée sur « Small », « Medium », « Large » dans [Speaker Setup].
^3 Uniquement quand « Subwoofer » est régée sur un mode autre que « None » dans [Speaker Setup].

Contrôle de l'audio

Lorsque le réseau d'enceintes est regle sur 3 voies:

[FREQ] (passe Haut)

Ajustement du filtré passé-haut.

HPF FREQ], [LPF FREQ] (Bande passante)

Ajustement du filtrte passé de bande. (Lorsque l'enceinte du milieu est seLECTIONnée dans l'écran de selection des enceintes)

[FREQ] (Passe Bas)

Ajustement du filtré passé-bas. (Lorsque le haut-parleur des basses est sélectionné sur l'écran de selection des haut-parleurs)

[Slope]92

Configure la pente de recouvrement.

[Gain]

Réglez le gain de chaque enceinte.

[Phase Inversion]

Réglez la phase de sortie du haut-parleur des aigus, des médiums, et des basses.

Cochez [Phase Inversion] pour changer la phase à 180 degrés.

*1 Uniquement lorsque « LPF FREQ »/« HPF FREQ » (Bande passante) est réglé sur un mode autre que « Through » dans [X'over].

*2 Uniquement lorsque « FREQ » (Bande passanteasse) est regle sur un mode autre que « Through » dans [X'over].

REMARQUE

Pour basculer vers le système d'enceintes à 3 voies, voir Configuration du système d'enceintes à 3 voies (p.81). Connecter des enceintes à 3 voies lorsque le mode seLECTIONné est à 2 voies peut endommager les enceintes.

Contrôle de l'audio en général

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Touchez [Fader / Balance].

4 Reglez chaque paramètre comme suit.

[Fader/Balance]

Réglez la balance en agissant sur les touches périhériques.

[+] et [+] permettent de régler la balance droite/gauche.

[ ] et [ ] permettent de regler la balance avant/arriere.

[Center]

Annules le réglage.

Contrôle d'égaliseur

Vous pouvez régler l'égaliseur en scélectionnant le réglage optimal pour chaque catégorie.

1 Appuyez sur le bouton [MENU]. Le menu contextual s'affiche.

2 Touchez [Audio]. L'écran audio s'affiche.

3 Touchez [EQ/SW Level].

4 Touchez l'écran pour configurer l'égaliseur graphique comme vous le souhaitez.

Niveau de gain (zone dans le cadre pointillé)

Réglez le niveau de gain en touchant chacune des barres de fréquences.

Vous pouvez selectionner une barre de fréquence et ajuster son niveau en utilisant

[△], [▼].

[Preset Select]

Affichez l'écran pour sélectionner la courbe prédéfinie de l'égaliser. (p.85)

[Memory]

Enregistre la courbe d'égaliseur ajustée en tant que « User1 » à « User4 » (p.85)

Initialise]

Initialiser (aplatir) la courbe EQ actuelle.

[ALL SRC]

Appliquez la courbe de I'egaliseur ajustee pour toutes les sources. Appuyez sur [ALL SRC] puis appuyez sur [OK] sur I'ecran de confirmation.

[Bass EXT] (Paramètres étendus des graves)

Lorsque cette fonction est active, les fréquences inférieures à 62,5 Hz sont configurées sur le même niveau de gain (62,5 Hz).

[SW Level]

Régléz le volume du caisson de graves. Ce réglage n'est pas disponible quand l'option du caisson de graves est réglée sur « None » Voir Configuration de l'enceinte/du répartiteur (p.82).

Réaffiche la courbe de l'égaliseur

1 Touchez [Preset Select].
2 Sélectionnez une courbe de l'égaliseur.

REMARQUE

• [iPod] est disponible pour les sources de l'iPod, Apple CarPlay et Spotify et se connecte via USB.

Enregistrez la courbe de l'égaliseur

1 Reglez la courbe de l'égaliseur.
2 Touchez [Memory].
3 Sélectionnez l'emplacement de sauvegarde.

Contrôle de l'audio

Décalage du volume

Réglez finement le volume de la source actuellement selectionnée pour minimiser la différence de volume entre les différentes sources.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.
2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Volume Offset].

4 Touchez [+] ou [-] pour régler le niveau.

■[Initialise]

Revient aux parametes initiaux.

REMARQUE

• Si vous avez d'abord augmente le volume, puis réduit le volume en utilisant la fonction « Volume Offset ». Changer la source actuelle sur une autre source peut soudainement produit un son extrémement fort.

Contrôle de zone

Vous pouvez selectionner des sources differentes à l'avant ou à l'arriere du vehicule.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.
2 Touchez [Audio].
L'écran audio s'affiche.

3 Touchez [Zone Control].

L'écran de contrôle de zone s'affiche.

4 Touchez [Zone Select] (selection de zone).

5 Touchez [Dual Zone].

6 Reglez chaque source comme suit.

Zone Select

Touchez [Single Zone] pour désactiver la fonction de double zone.

Selectionnez une source audio pour chaque option.

Source arrière;

Réglez le volume de la source arrêté.

REMARQUE

Lorsque le son du canal arriere est activé, la source audio envoyée en sortie à la prise AV OUTPUT passé également sur la même source.
- Lorsque la fonction de double zone est active, les fonctions suivantes sont indisponibles.

• Signal de sortie au caisson de graves
  Niveau du caisson de graves/accentuation des graves (p.87)
• Contrôle d'égaliseur/Effet sonore/Position d'écoute (p.84, 87, 88)

• Configuration des enceintes (p.82)
  -Lecture de fichier source a son en haute résolution

• Vous ne pouvez pas selectionner AV-IN si la borne d'entrée AV-IN est utilisée pour laamera.

• Vous ne pouvez pas selectionner votre iPod si celui-ci est connecté via Bluetooth.
• Si vous sélectionnéz Radio, USB, SD, iPod, DISQUE (CD de musique/Disque à contenu multimédia), Spotify ou Bluetooth audio comme source avant, vous ne pouvez pas selectionner USB, SD, iPod, DISQUE (CD de musique/Disque à contenu multimédia) comme source à l'arrière.
• Si vous sélectionné le miroitage sans fil, Apple CarPlay ou Android Auto comme Source avant, vous ne pouvez pas sélectionner de DISQUE (CD de musique/ Disque à contenu multimédia), de périphérique USB, de carte SD ou d'IPod comme Source arrière.

Effet sonore

Yououpezparameterleseffetssonores.

1 Appuyez sur le bouton [MENU].

Le menu contextual s'affiche.

2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Sound Effect].

4 Reglez chaque paramètre comme suit.

[Bass Boost]

Réglez le niveau d'amplification des graves « OFF »/« 1 »/« 2 »/« 3 »

[Loudness]

Définissez le niveau d'amplification des graves et des aigus.

La qualite sonore est optimisee automatiquement en fonction de la vitesse du vehicule determinee par le GPS.

《OFF》,《ON》

Space Enhancer

Selectionner la sensation d'amélioration de l'espace sonore.

« OFF » (arret)/« Small » (petit)/« Medium » (moyen)/« Large » (grand).

Ce réglage n'est pas disponible pour la source du symponiseur radio.

Supreme

Activez/Desactivez la fonction Supreme. Technologie permettant d'incrementer et de completer, à l'aide de l'algorithmisme propriétaire, la bande haute fréquence qui est interrompue lors de l'encodage.

Realizer

Rendez virtuellement le son plus réaliste à l'aide du système Digital Signal Processor (DSP).

Selectionnez le niveau parmi « OFF » (arrêt)/« 1 »/« 2 »/« 3 ».

[Stage EQ]

Vous pouvez regler virtuellement la hauteur des enceintes afin de les adapter a votre position d'écoute.

OFF (arrêt)/Low (bas)/Middle (moyen)/High (haut).

Position d'écoute/DTA

Position d'écoute/DTA vous permet d'améliorer le champ sonore en fonction de la position du siècle dans lequel vous étés assist. Position d'écoute/DTA vous permet de régler « Listening Position » et « Front Focus ». Vous ne pouvez pas activer les deux options en même temps.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.
2 Touchez [Audio].
L'écran audio s'affiche.
3 Touchez [Position/DTA].

• Configurer la position d'écoute (p.88)
• Configurer le focus avant (p.88)

Position d'écoute

Réglez le délambda de temporisation du son de sorte que lessons émis par les différentes enceintes arrivent à l'auditeur assis sur le fauteuil sélectionné en même temps.

1 Touchez [Listening Position] sur l'écran Position/DTA.
2 Sélectionnez une position d'écoute parmi les choix [Front R], (Right front), [Front L] (Left front), [Front All] (All front), et [All].

Contrôle de DTA position

Vous pouvez ajuster finement votre position d'écoute.

1 Touchez [Adjust].
2 Touchez [Delay].

3 Touchez [4] ou ▶ pour ajuster le début de l'enceinte seLECTIONnée.

4 Touchez [Level].
5 Touchez [4] ou ▶ pour ajuster le niveau sonore de l'enceinte selectionnée.

REMARQUE

• Pour initialiser les paramètres Retard et Niveau, touchez [Initialise] puis [YES] sur l'écran de confirmation.

Focus avant

Yououpouvezconcentrerl'imagessonore imaginaireaI'avantdsiegeselectionne.

1 Touchez [Front Focus] sur l'écran Position/DTA.
2 Sélectionnez une position de focus avant. Pour [Front All] (tous à l'avant) et [All] (tous), Sélectionnez Priorité G ou D en fonction du côte où vous souhaitez placer l'image sonore imaginaire.

Ajustement précis du focus avant

1 Touchez [Adjust].
2 Touchez [Delay].
3 Reglez chaque paramètre comme suit.

Concentrez l'image sonore à l'avant des sièges avant.

Concentrez l'image sonore à l'avant des sièges arrêté.

Ajustez la taille de l'imagé sonore pour l'adapter à vos goûts. Si l'imagé sonore est basculée depuis l'avant, ramenez-la en arrêté avec [Sound Image LR (Front)] ou [Sound Image LR (Rear)].

[Subwoofer Delay]

Ajustez la temporisation du son de la caisse de graves.

4 Touchez [Level].
5 Touchez [4] ou ▶ pour ajuster le niveau sonore de l'enceinte seLECTIONnée.

REMARQUE

• Pour initialiser les paramétres Retard et Niveau, touchez [Initialise] puis [YES] sur l'écran de confirmation.

Mémoire de configuration audio

Les paramètres de contrôle audio peuvent être mémorisés. Les réglages mémorisés peuvent être rappelés à tout moment.

1 Appuyez sur le bouton [MENU]

Le menu contextual s'affiche.

2 Touchez [Audio].

L'écran audio s'affiche.

3 Appuyez sur [Audio Memory].

SETUP Memory

Verrouille ou déverrouillez Audio SETUP Memory/Recall/Clear.

Audio SETUP Memory

Mémorisez les réglages audio actuels.

• Equilibre avant-arière/balance, haut-parleur/X'over, égaliseur (préRéglage utilisateur, niveau SW), position/DTA, effet sonore (p.81)

Audio SETUP Recall

Rappelez les réglages audio mémorisés.

Effacez la mémoire de PARAMÉTRES Audio, ainsi que les réglages audio mémorisés.

Télécommande

Cet apparéil peut être utilisé avec une télécommande KNA-RCDV331 (accessoire en option).

ATTENTION

• Placez la télécommande dans un endroit où elle ne risque pas de bouger durant le freinage ou au cours d'autres manoeuvres. Si la télécommande tombait et se retrouvait coincée sous les pédales alors que le vehicule est en marche, cela pourrait entrainer un danger.
• Ne laïsez pas la pile pres d'une flamme ou en plein soleil. Ceci peut provoquer un incendie, une Explosion ou une surchauffe excessive.
• Ne rechargez, court-circuitez, cassez ni ne chauffez pas la pile, et ne la mettez pas au feu. Ces actions peuvent provoquer des fuites du liquide de la pile. Si du liquide entrait en contact avec vos yeux ou vos vêtements, rincez immédiatement à grande eau et consultez un médecin.
• Placez la pile hors de portée des enfants. Dans l'eventualité peu probable où un enfant avalerait la pile, veuillez consulter immidiatement un medecin.

Installation des piles

Si la télécommande fonctionne uniquement quand elle se trouve a de courtes distances, ou ne fonctionne pas du tout, il est possible que les piles soient déchargées.

Si tel est le cas, remplacez les deux piles par des neuves.

1 Insérez 2 piles «AAA»/«R03» en respectant les polarités et, comme indiqué sur le schéma à l'intérieur du boîtier.

Fonctions des boutons de la télécommande

Sélection du mode d'utilisation

Les fonctions de la télécommande sont différentes selon la position du selecteur.

Mode AUD

Passez à ce mode pour commander une source selectionnée, une source de syntoniseur, etc.

Mode DVD

Passez à ce mode pour dire un disque à contenu multimédia, notamment un DVD, VCD ou CD.

Mode NAV

Passez a ce mode pour commander la fonction de navigation.

ModeTV

Nonutilised.

REMARQUE

• Pour contrôle un lecteur qui n'est pas intégré à l'appareil, Sélectionnez le mode «AUD».

Mode de recherche directe

Si vous utilisez la télécommande, vous pouvez passer directement au fichier, au morceau, ou au chapitre souhaite, etc. en entrant le numero correspondant au contenu.

REMARQUE

• Cette action n'est pas possible pour un périphérique USB et un iPod.

1 Appuyez plusieurs fois sur le bouton [#BS] jusqu'à afficher le contenu voulu.

Les contenus disponibles sont différents selon le type de source.

DVD

Numero de titre/Numero de chapitre

VCD 1.X et 2.X (PBC OFF)

Numéro de piste

VCD 2.X (PBC ON)

Numero de scene/Numero de piste

CD de musique

Numéro de piste

■Radio

Fréquence

2 Entre le numero du contenu à dire à l'aide du clavier numérique.
3Avec un DVD,un VCD,ou un CD musical, appuyez sur le bouton [ENTER].
4Avec la radio,appuyez sur le bouton [ 1 ou [ ]

Le contenu correspondant au numero que vous avez saisi est lu.

Utilisation de base

	Nom des touches	Changement de mode	Fonction
1	SRC AUD, DVD Passe à la source à utiliser. En mode mains-libres, raccroche le téléphone.
2	NAV - Permet de basculer entre les écrans de navigation et de source.
3	MENU DVD Arrêté la lecture et menorrise le dernier point où le disque a été arrêté. Appuyez deux fois pour supprimer ce dernier point.
	NAV	Affiche le menu principal.
4	OUT, IN	NAV	Zoom avant ou zoom arrêté de la carte de navigation.
5	POSITION	AUD, DVD Met en	pause la piste ou le fichier, et reprend la lecture après un double appui. Pour les sources Radio et DAB en mode AUD, Sélectionne le mode de recherche.
		NAV	Affiche la position actuelle.
6	Touches du curseur	DVD Commande le mouvement du curseur dans le menu du DVD.
		NAV	Commande le curseur ou le défilament de la carte.
7	ENTER - Appliquée la fonction sélectionnée.
8	ROUTE M	AUD	Le mode d'écran change chaque fois que vous appuyez sur cette touche pendant la lecture video.
		DVD Retourne au	menu supérieur du DVD.
		NAV	Affiche le menu d'options de route.
9	VOICE AUD Affiche	le écran de contrôle de la source en cours. (USB, SD, iPod, DISQUE)
		DVD Affiche le menu du DVDACTIVE ou désactive la commande de lecture pendant la lecture d'un VCD.
		NAV Active le guidage vocal.
10	VIEW AUD, DVD	Sélectionne successivement les sources AV à envoyer en sortie.
		NAV Bascule entre l'affichage de la carte en 2D et celui de la carte en 3D.
11	MAP DIR AUD, DVD	VAD Alterne entre les angles d'affichage à chaque appui.
		NAV Bascule entre l'affichage de la carte de navigation vers la direction et celui de la carte de navigation vers le nord.
12	▲/▼	AUD, DVD Sélectionne le dossier à utiliser.Pour la radio comme source en mode AUD, sélectionne la bande FM / AM à receivevoir.Pour la source DVD en mode DVD, sélectionne le titre à dire.
13	▲/▼	AUD, DVD Sélectionne la piste ou le fjichier à dire.Pour les sources Radio et DAB en mode AUD, bascule entre les stations de diffusion reçues par l'appareil.Pour la source DVD/VCD en mode DVD, sélectionne le chapitre/la scène/la piste à journ.
14	Touches numériotées	AUD Pour les sourcès Radio et DAB, vous permet d'entrez le nombre de préréglage.Si le nombre de préréglage est un seul chiffre, appuyez sur le nombre.Si le nombre de préréglage est composé de deux chiffres, appuyez de façon continue sur les chiffres dans un décai de 3 secondes.Appuyer sur [▲][■] dans un décai de 3 secondes permet de déterminer le nombre de préréglage d'un chiffre.Vous permet de saisir le nombre à rechercher en mode de recherche directe. Pour plus de détails sur le mode de recherche directe, voir Mode de recherche directe (p.90).
		DVD	Appuyez sur [1] [2] pour obtenir l'avance/retour rapide.Appuyez sur [4] [5] pour obtenir le ralenti avant/arrêté. Ralentit la vitesse de reproduction chaque fois que vous appuyez sur cette touche.**DVD uniquement
15	*+ DVD Efface un caractère en mode de recherche directe.
16	# BS AUD, DVD Passe en mode de recherche directe.Pour plus de détails sur le mode de recherche directe, voir Mode de recherche directe (p.90).
17	AUDIO DVD Change la langue audio à chaque pression de cette touche.
18	CANCEL DVD Affiche l'écran préférent.
	NAV Annule l'opération.
19	SUBTITLE DVD Change la langue des sous-titres.
20	- Quand un appel est reçu, répond à l'appeel.
21	ANGLE DVD Change l'angle de l'image à chaque pression de cette touche.
22	Vol ▲▼	- Rôle le volume.
23	ZOOM DVD Alteme entre les rapports de zoom (2, 3, 4, Arrêt) chaque fois que vous appuyez sur cette touche.
24	2 ZONE	AUD, DVD Active ou désactive la fonction Dual Zone.
25	R.VOL ▼√	- Rôle le volume à l'arrière quand la fonction Dual Zone est activée.
26	ATT - Diminue le volume lorsque vous appuyez une fois.Rétablit le niveau préférent du volume en appuyant deux fois.

Connexion/Installation

Avant l'installation

Avant d'insteller cet apparéil, veuillez prendre les mesures de précaution suivantes.

AVENTISSEMENTS

• Si vous branchez le cable d'allumage (rouge) et le cable de la batterie (jaune) au chassis de la voiture (masse), il peut y avoir un court-circuit entrainant, à son tour, un incendie. Il faut toujours brancher ces cables à la source d'alimentation fonctionnant via le boîtier de fusibles.
• Ne débranchez pas le fusible du cable d'allumage (rouge) ni du cable de la batterie (jaune). L'alimentation électrique doit être connectée aux cables via le fusible.

ATTENTION

• Installez cet apparéil dans la console du vehicule.

Ne touche pas les éléments métalliques de cet apparéil pendant et juste après l'utilisation de l' apparéil. Les éléments métalliques tels que le dissipateur thermique et le coffret sont très chauds.

REMARQUE

• Le montage et le câblage de ce produit requiséré experience et savoir-faire. Pour des questions de sécurité, les travaux de montage et de câblage doivent être effectuels par des professionnels.
• Veillez à brancher l'appareil à une alimentation électricne négative de 12 Vcc avec mise à la terre.
  N'installez pas l'appareil dans un endroit directement exposé aux rayons du soleil, à une chaleur excessive ou à l'humidité. Evitez également les endroits trop poussiêux ou susceptibles d'être éclaboussés par de l'eau.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis non appropriées risque d'endommager l'appareil.
• Si l'appareil n'est pas sous tension (« There is an error in the speaker wiring. Please check the connections. » (Il y a un problème avec le câblage du haut-parleur. Veuillez vérifier les branchements) s'affiche), le cable du

haut-parleur est peut'être en court-circuit ou est en contact avec le chassis du vehicule et la fonction de protection a peut'être ente enclenchee. C'est pourquoit il faut vérifier le cable de l'enceinte.

• Si l'allumage de votre vehicule ne possede pas de position ACC, branchez les cables d'allumage à une source d'alimentation que la clé de contact peut allumer ou eteindre. Si vous branchez le cable d'allumage à une source d'alimentation à tension constante comme les cables de la batterie, il se peut que la batterie se décharge.
• Si la console est dotée d'un couvercle, veillez à installer l'appareil de sorte que la façon ne heurte pas le couvercle quand elle s'ouvre ou se ferme.
• Si le fusible saute, vérifiez d'abord que les cables ne se touchent pas afin d'eviter tout court-circuit, puis remplacez l'ancien fusible par un nouveau fusible de même puissance.
• Isolez les cables non connectés avec un ruban vinyl, ou tout autre matériel similaire. Pour éviter tout court-circuit, ne retirez pas les capuchons places aux extrémités des cables non connectés ou des bornes.
• Branchez correctement les cables de l'enceinte aux bornes correspondantes. L'appareil peut subir des dommages et ne plus fonctionner si vous partagez les fils ou les mettez à la masse avec une partie métallique du vehicule.
• Si seulement deux enceintes sont branchées au système, branchez les connecteurs soit aux bornes de sortie avant soit aux bornes de sortie arrrière (ne pas mélanger les bornes de sortie avant et arrrière). Par exemple, si vous connectez le connecteur de l'enceinte gauche à une borne de sortie avant, ne connectez pas le connecteur à une borne de sortie arrrière.
• Une fois l'appareil installé, vérifie que les feuels de freinage, les clignotants et les essuie-glace, etc. du vehicule fonctionnent correctement.
  L'angle de montage de l'appareil doit etre inférieur ou egal a 30^
• Cet appeareil est équipé d'un ventilateur destiné à réduire la température interne. Ne montez pas l'appareil dans un endroit où les orifices du ventilateur seraient obstrués. L'obstruction de ces orifices empêcherais le refroidissement de la température interne du ventilateur, provoquant alors un dysfonctionnement.

En cas de DNX9190DABS

• N'exercez pas de pression excessive sur la surface du panneau lors de l'installation de l'appareil dans le vehicule. Cela risque de rayer la surface, de l'endommager ou d'entrainer une defaillance.
• Il se peut que la réception soit mauvaise si des objets métalliques se trouvent à proximé de l'antenne Bluetooth.

Accessoires fournis pour l'installation

[1] Sauf DNR3190BTS
[2] DNX9190DABS/ DNX7190DABS/ DNX5190DABS uniquement

1) Pour éviter les courts-circuits, retirez la clé de contact, puis débranchez la borne © de la batterie.
2) Veillez à effectuer correctement les connexions des cables d'entrée et de sortie pour chaque apparéil.
3) Branchez le cable sur le faisceau de fils.
4) Prenez le connecteur B sur le faisceau de fils, puis branche-ile au connecteur de l'enceinte dans votre vehicule.
5) Prenez le connecteur A sur le faisceau de fils, puis branchez-le à la prise d'alimentation externe de votre vehicule.
6) Branchez le connecteur du faisceau de fils sur l'appareil.
7) Installez l'appareil dans votre vehicule.
8) Reconnectez la borne de la batterie.
9) Procedez au réglage initial.
Voir Configuration initiale (p.10).

Installation de l'appareil

REMARQUE

• Verifiez que l'appareil est correctement en place. Si l'appareil n'est pas stable, cela peut occasionner un dysfonctionnement (le son peut par exemple sauter).

Plaque de garniture

1) Fixez l'accessoire 6 sur l'appareil.

DX9190DABS/DNX7190DABS

DNX5190DABS/DNR4190DABS/ DNX419DABS/DNR3190BTS

Antenne GPS

L'antenne GPS est installée à l'intérieur du vehicule. Elle doit être installée dans une position aussi horizontale que possible pour permettre une réception aisée des signaux satellite GPS.

Montage de l'antenne GPS à l'intérieur du vehicule:

1) Nettoyez vous tableau de bord ou autre surface de montage.
2) Retirez le séparateur de la plaque métallique (accessoire 8).
3) Appuyez fermement la plaque métallique (accessoire ⑧) contre votre tableau de bord ou une autre surface de montage. Vous pouvez courber la plaque de métal (accessoire ⑧) pour l'adapter à une surface incuvée, si nécessaire.
4) Retirez le séparateur de l'antenne GPS (accessoire ⑦), et fixez l'antenne sur la plaque métallique (accessaire ⑧).

REMARQUE

Utilisez l'antenne GPS fournie. Utiliser une antennene GPS autre que celle fourni peut entrainer une baisse de la précision de positionnement.
- Selon le type de vehicule, il se peut que la réception des signaux satellite GPS ne soit pas possible avec une installation interieure.
- Veuillez installer l'antonne GPS à distance des antennes utilisées pour les radios CB ou les télévisions par satellite.
L'antenne GPS doit être installée à au moins 30 cm (12 pouces) du téléphone portable ou de toute autre antenné de transmission. Ces types de communication peuvent interférer avec les signaux du satellite GPS.
Le fait de peindre l'antenne GPS avec une peinture (metallique) peut entrainer une baisse de performance.

Microphone

1) Verifiez la position d'installation du microphone (accessoire 4).
2) Nettoyez la surface d'installation.
3) Retirez le séparateur du microphone (accessoire 4) et collez le microphone à l'emplacement indiqué ci-dessous.
4) Branchez le cable du microphone sur l'appareil en le fixant à divers endroits à l'aide de ruban adhésiif ou de toute autre méthode appropriée.
5) Reglez l'orientation du microphone (accessaire 4) en direction du conducteur.

Fixez un cable avec du ruban spécifique prévu à cet effet.

Retrait de la plaque de garniture

1) Engagez les broches d'arrêt de la clé d'extraction (accessoire ⑤ ) et retirez les deux loquets du niveau inférieur. Abaissez la plaque de finition (accessoire ⑥ ) et poussez-la en avant, comme indiqué sur la figure.

DNX9190DABS/DNX7190DABS

DNX5190DABS/DNR4190DABS/ DNX419DABS/DNR3190BTS

REMARQUE

• La plaque de garniture peut être retiree du cote supérieur avec la meme methode.

2) Une fois le niveau inférieur retire, retirez les deux emplacements supérieurs.

Retrait de l'appareil

1) Retirez la plaque de garniture en vous reférant à l'etape 1 dans « Retrait de la plaque de garniture »
2) Insérez les deux clés d'extraction (accessoire⑤) profondement dans les logements de chaque côte, comme illustré.

3) Rabattez la clé d'extraction vers le bas, et tirez l'appareil à mi-distance tout en appuyant vers l'intérieur.

REMARQUE

Veillez a ne pas vous blesser avec les broches d'arrêt sur la clé d'extraction.
4) Tenez l'appareil des deux mains et faites-le sortir complètement en veillant à ne pas le laisser tomber.

Connexion des cables sur les contacts électriques

[1][2]:Bleu/Blanc est fourni en 2 fils,[1] et [2].Sortie totale du fil bleu/blanc([1]+[2]):12V=350mA

Configuration du système enceinte à 3 voies

Sauf DNX419DABS

Lors de la connexion à un amplificateur externe, connectez son fil de terre au chassin de la voiture afin d'eviter d'endommager l'unité.

REMARQUE

Pour la configuration du système d'enceintes, voir Configuration du système d'enceintes à 3 voies (p.81).
Pour le réglage des enceintes et du répartiteur, voir Configuration de l'enceinte/du répartiteur (p.82).
- Pour connecter les fils des enceintes aux bornes autres que les bornes des enceintes ou les bornes de préamplification, voir Connexion du système et des composants externes (p.99) et Connexion des cables sur les contacts électriques (p.97).

Guide de fonctionnement du necteur du faisceau de fils (essoire ①)

Broche	Couleur et fonction
A-4 Jaune	Batterie
A-5 Bleu	Blanc	Réglage de puissance
A-6 Orange	Blanc Dimmer/Gradateur
A-7 Rouge	Allumage (ACC)
A-8 Noir	Branchement à la terre (masse)
B-1/B-2	Violet (+)/Violet/Noir (-) Arrière droit
B-3/B-4	Gris (+)/Gris/Noir (-) Avant droit
B-5/B-6	Blanc (+)/Blanc/Noir (-)	Avant gauche
B-7/B-8	Vert (+)/Vert/Noir (-)	Arrière gauche

*Impédance d'enceinte 4-8 Ω

[1][2]: Bleu/Blanc est fouri en 2 fils, [1] et [2]. Sortie totale du fil bleu/blanc ([1] + [2]): 12V = -350mA

AVERTISSEMENT relatif au branchement du connecteur ISO

La disposition des broches du connecteur ISO dépend du type de vehicule que vous conduisez. Vérifie que les branchements sont corrects afin d'éviter tout risque d'endommagement de l'appareil. La connexion par défaut du faisceau de fils est décrite à la position (1) ci-dessous. Si les broches du connecteur ISO sont placées comme l'indique la position (2), effectuez le branchement selon le schéma. Veuillez rebrancher le cable comme indiqué à la position (2) ci-dessous pour installer l'appareil dans les vehicules Volkswagen, etc.

(1):Parametre par défaut

Le rouge (broche A-7) du connecteur ISO du vehicule est relié à l'allumage, et le jaune (broche A-4) est relié à l'alimentation électrique constante.

Le rouge (broche A-7) du connecteur ISO du vehicule est relié à l'allumage, et le jaune (broche A-4) est relié à l'alimentation électrique constante.

- Connexion du système et des composants externes

Entree HDMI

Utilisez le cable KCA-HD100 (accessoire en option).

Retirez la protection lorsque vous branchez le cable au connecteur HDMI. Avec avoir branché le cable, remettez la protection en place.

Antenne DAB CX-DAB 1 (accessoire optionnel) Sauf DNR3190BTS

L'utilisation de l'accessaire en option CX-DAB1 comme antenné de radiodiffusion numérique est recommendée.

Lors de l'utilisation d'une antenné de radiodiffusion numérique disponible dans le commerce, le diamètre du connecteur SMB doit être de 6,5 mm maximum.

3 Sortie audio et AV (mini jack 03,5)

5	Lors de la connexion à un amplificateur externe, connectez son fil de terre au châssis de la voiture afin d'éviter d'endommager l'unité. Sauf DNX419DABS Préamplification audio arrière (Gaugue : blanc, Droite : rouge) Préamplification audio avant (Gaugue : blanc, Droite : rouge) Préamplification du caisson de basses (Gaugue : blanc, Droite : rouge)
6	I/F externe Courant d'alimentation maximum : 12 V = 500 mA DNX9190DABS/ DNX7190DABS/ DNX5190DABS uniquement
7	Sortie télécommande symtoniseur TV DNX9190DABS/ DNX7190DABS/ DNX5190DABS uniquement
8	Cette prise accepte soit une entree de camera de recul AV-IN (CA-C3AV; accessoire en option) soit latérale (gaugue ou droite). Pour plus d'informations, reportez-vous à la section Pour configurer les paramètres d'attribution de laamera (p.70).
9	Interface de laamera du tableau de bord Connectez une camera de tableau de bord DRV-N520 (accessaire en option). (p.102) Sauf DNR3190BTS
10	Accessoire ⑦ : Antenne GPS Utilisez l'antenne GPS fournie. Utiliser une antenna GPS autre que celle fourni peut entraîner une baisse de la précision de positionnement.
11	Accessoire ④ : Microphone Bluetooth
12	Connexion au faisceau des commandes au volant du vehicule. Contactez votre revendeur KENWOOD pour en savoir plus.
13	Entrée de laamera vue arrêté (jaune)
14	Entrée de laamera vue avant/camera du tableau de bord (jaune). Reportez-vous à la section Pour configurer les paramètres d'attribution de laamera (p.70). Sauf DNR3190BTS
15	Sortie video (jaune)

Fixation d'un cable rallonge USB (Sauf DNR3190BTS)

Fixez le cable prolongateur USB avec une bande isolante ou similaire afin que ses connecteurs ne soient pas débranchés.

Connector un périphérique USB

- DNX9190DABS / DNX7190DABS / DNX5190DABS

DNR4190DABS/DNX419DABS

DNR3190BTS

Tension d'alimentation maximum pour USB: DC 5 V = 1,5 A
[2]Venduséparément Sauf DNR3190BTS
[3]VoirFixation d'un cable rallonge USB (p.100).

Branchement d'un iPod/iPhone

- DNX9190DABS / DNX7190DABS / DNX5190DABS

DNR4190DABS/DNX419DABS

DNR3190BTS

Tension d'alimentation maximum pour USB: DC 5 V = 1,5 A
[21] Vendu séparation
[3] Accessoire proposé en option
4Voir Fixation d'un cable rallonge USB (p.100).

Connector un smartphone Android

- DNX9190DABS / DNX7190DABS / DNX5190DABS

DNR4190DABS/DNX419DABS

DNR3190BTS

Tension d'alimentation maximum pour USB: DC 5 V = 1,5 A
2Vendueséparément
[3] Accessaire en option
VoirFixation d'un cable rallonge USB (p.100).

Connexion de laamera

Caméra avec vue du côte gauche et caméra avec vue du côte droit[2]

[Accessaire en option
Vendueseparément
[3] Jusqu'à 2 caméras de laamera du tableau de bord, laamera vue de face, laamera de vue gauche et droite peuvent être connectées. Pour plus d'informations, reportez-vous à la section Pour configurer les paramétres d'attribution de laamera (p.70).
[4] Isolez les bornes d'entrée audio de CA-C3AV (accessoire en option) lors de la connexion à laamera.
[5] Camera de la série CMOS-3xx (accessoire en option) ou en vente dans le commerce.
[6] Sauf DNR3190BTS

Dépannage

Problèmes et solutions

Si un problème quel qu'il soit survient, vérifie tout d'abord dans le tableau suivant s'il n'est pas traité.

REMARQUE

• Certaines fonctions de cet apparéil peuvent être désactivées à cause de certains réglages effectuels sur cet apparéil.
• Ce qui pourrait ressembler à un dysfonctionnement de votre apparéil peut être le simple fruit d'une mauvaise'utilisation ou d'un branchement défectueux.

Sur le thème des réglages

• Impossible de régler le subwoofer.
• Impossible de configurer la phase du subwoofer.
• Aucune sortie émise par le subwoofer.
• Impossible de configurer le filtrte salle-bas.
• Impossible de configurer le filtrre passer-haut.

Le caisson de graves n'est pas actif.

Activez le caisson de graves. Voir Configuration de l'enceinte/du répartiteur (p.82).

La fonction de double zone est active.

Désactévez la fonction de double zone. Voir Contrôle de zone (p.86).

• Impossible de selectionner la destination de sortie de la sous-source dans la Dual zone.
• Impossible de régler le volume des enceintes arrêté.

La fonction de double zone est inactive.

Activez la fonction de double zone.Voir Contrôle de zone (p.86).

• Impossible de configurer l'égaliseur.
• Impossible de configurer le réseau du répartiteur.

La fonction de double zone est active.

Désactivez la fonction de double zone. Voir Contrôle de zone (p.86).

Sur le thème des fonctions Lio

La réception de la radio est médiocre.

L'antenne de la voiture n'est pas déployée.

Sortez I'antenne sur toute sa longueur.

Le fil d'antenne n'est pas branché.

Branchez correctement le fil. Voir Connexion du système et des composants externes (p.99).

Selection impossible d'un dossier.

La fonction de lecture aléatoire est active.

Désactivez la fonction de lecture aléatoire.

Répétition inopérante pendant la lecture d'un VCD.

La fonction PBC est active.

Desactive la fonction PBC.

Le disque choses n'est pas lu, c'en est un autre qui est lu.

Le disquen n'est pas propre.

Nettoyez le disque.Voir Precautions relatives a la manipulation des disques (p.4).

Le disque est gravement rayé.

Essayez avec un autre disque.

Le son déraille à la lecture d'un fichier audio.

Le disque est rayé ou n'est pas propre.

Nettoyez le disque.Voir Précautions relatives a la manipulation des disques (p.4).

L'enregistrement est en mauvais etat.

Recommencez l'enregistrement du fichier ou utilisez un autre disque.

Autres

L'appui sur les touches n'est pas confirmé par un bip.

La prise preout est déjà utilisé.

Le bip d'appui sur les touches ne peut pas etre envoye en sortie sur la prise preout.

Messages d'erreur

Lorsqu'un problème vous empêche d'utiliser correctement l'appareil, sa cause est affichée sous forme de message à l'écran.

Il y a une erreur sur la connexion des haut-parleurs. Veuillez vérifier ces connexions.

Le circuit de protection a eté activé parce qu'un cordon de haut-parleur a eté en court-circuit ou en contact avec le chassin de la voiture.

Cableur isoler le cordon de I'enceinte comme il se doit et arreter puis remetre l'appareil sous tension.

Hot Error/ Surchauffe

Quand la température interne de cet appeareil monte jusqu'à 60^ ou plus, le circuit de protection s'active et il est possible que vous ne puissiez pas utiliser l'appareil.

Attendez que l'appareil se soit refroidi avant de recommencer a l'utiliser.

Dépannage

Mecha Error/Erreur meca

Le lecteur de disque presente un dysfonctionnement.

Ejectez le disque et essayez de l'insérer a nouveau. Contactez votre distributeur Kenwood si ce témoin continue à clignoter ou si le disque ne peut être ejecté.

Disc Error/Erreur disque

Un disque illisible a ete insere.

Changez de disque. Voir Supports et fichiers pouvant etre lus (p.105).

Read Error/Erreur lecture

Le disque n'est pas propre.

Nettoyez le disque. Voir Précautions relatives à la manipulation des disques (p.4).

Le disque est à l'envers.

Chargez le disque face imprimée vers le haut.

Region Code Error/Erreur code région

Le disque que vous vouliez dire possede un code de region qui ne peut pas etre lu sur cet apparéil.

Voir Codes de région dans le monde (p.107) ou essayez un autre disque.

Error 07-67/Erreur 07-67

L'appareil ne fonctionne pas pour une raison ou une autre.

Désactiver l'appareil puis le remettre en marche. Si le message « Error 07-67 » ne disparait pas, consultez votre distributeur KENWOOD le plus proche.

No Device/Aucun apparéil (périphrérique USB)

Le pérophérique USB est sélectionné comme source bien qu'aucun pérophérique USB ne soit connecté.

Changez la source à n'importequelle source autre que le périphérique USB/iPod. Branchez un périphérique USB, puis selectionnez à nouveau la source USB.

Disconnected/ Déconnecté

(iPod, lecteur audio Bluetooth)

Le iPod/ lecteur audio Bluetooth est selectionné comme source bien qu'aucun iPod/ lecteur audio Bluetooth ne soit connecté.

Sélectionnez une autre source que iPod/Bluetooth. Connectez un iPod/ lecteur audio Bluetooth, puis changez à nouveau la source en la réglant sur USB.

No Media File/ Pas de fichier media

Le périphérique USB connecté ne contient aucun fichier audio lisible. Utilisation d'un support dont les données enregistrées ne peuvent pas etre lues par I'appareil.

Voir Supports et fichiers pouvant etre lus (p.105) et essayez avec un autre periphérique USB.

USB device over current status detected./ L'appareil USB détecté

Le périphérique USB connecté à une tension nominale plus élevé que la limite permissible.

Verifiez le periphérique USB. Un probleme a pu avoir lieu avec le periphérique USB connecté.

Sélectionnez une autre source que USB. Enlevez le périphérique USB.

Le problème de communication est du à une température ambiente trop BASSE.

Attendez que I'habitacle de la voiture se soit rechauffe avant de remetre en marche l'appareil.

Apple CarPlay

L'impulsion de vitesse n'est pas détectée lorsque l'Apple CarPlay est démaré en vous connectant sans fil ou lorsque l'iPhone compatible avec l'Apple CarPlay sans fil est enregistré dans [Apple CarPlay Device List].

Vérifiez la connexion de l'impulsion de vitesse ou branchez l'appareil par USB pour utiliser Apple CarPlay.

L'antenne GPS n'est pas détectée lorsque l'Apple CarPlay est démaré en vous connectant sans fil ou lorsque l'iPhone compatible avec l'Apple CarPlay sans fi est enregistré dans [Apple CarPlay Device List].
Vérifie la connexion de l'antenne GPS ou branchez l'appareil par USB pour utiliser Apple CarPlay.

L'impulsion de vitesse n'est pas détecté et l'antenne GPS n'est pas connectée lorsque l'Apple CarPlay est démarre en vous connectant sans fil ou lorsque l'iPhone compatible avec l'Apple CarPlay sans fil est enregistrédans [Apple CarPlay Device List].

Verifie la connexion de l'impulsion de vitesse et l'antenne GPS ou branchez l'appareil par USB pour utiliser Apple CarPlay.

Annexes

Supports et fichiers pouvant etre lus

Divers types de supports et fichiers peuvent etre lus par I'appareil.

Listedisqueslisibles

(DNX9190DABS / DNX7190DABS / DNX5190DABS / DNX419DABS)

Types de disque/standard Support Remarque
DVD DVD V	déo	O
	DVD Audio x
	DVD-VR x
	DVD-R*1	O	• Lecture de MP3/ WMA/ AAC/ WAV/ FLAC/ Vorbis/ MPEG-1/ MPEG-2/ MPEG-4/ H.264/ WMV/ MKV • Lecture Multi-border/Multisession (La lecture dépend des conditions;auteur)
	DVD-RW	O
	DVD+R	O
	DVD+RW	O
	DVD-R DL (Double couche)	O	Format matériel uniquement
	DVD+R DL (Double couche)	O
	DVD-RAM x
CD CD de m	musage*	O
	CD-ROM	O	• Lecture MP3/ WMA/ AAC/ WAV/ FLAC/Vorbis • Compatible multisesension. • Incompatible écriture de paquet.
	CD-R	O
	CD-RW	O
	DTS-CD x
	Vidéo CD (VCD)	O
	CD Super matériel x
	CD Photo x
	CD-EXTRA	Δ	Seule la session musicale du CD peut être lue.
	HDCD	Δ	Qualité sonore de CD musical normal
	CCCD x
Autres	DualDisc	x
	CD Super audio	Δ	Seule la couche CD peut être lue.

O: Lecture possible.
*1 Incompatible avec les disques de 8 cm (3 pouces).

: Lecture partiellement possible.

Utilisation de DualDisc

Si vous utilisez un «DualDisc» avec cet apparéil, la face du disque illisible peut s'égratigner pendant l'insertion ou l'éjection. Étant donné que la face du CD musical n'est pas conforme aux normes, il se peut que la lecture soit impossible.

(Un «DualDisc» est un disque dont une face contient des signaux DVD et l'autre face contient des signaux de CD musical).

A propos du format de disque

Le format de disque doit etre l'un des suivants.

ISO 9660 Niveau 1,2
- Juliette
Romeo
- Nom de fichier long

Annexes

À propos des fichiers

Les fichiers audio et video suivant sont pris en charge.

■Fichiers audio lisibles

	Format Débit	binaire Fréquence	d'échantillonnage	Compte de bits
AAC-LC (.m4a)	MPEG-2/MPEG-4 AAC LC	8 - 320kbps, VBR 16 - 48	kHz 16 bits
	HE-AAC(V1,V2)
MP3 (.mp3)	MPEG-1/MPEG-2 Audio Layer 3	8 - 320kbps, VBR 16 - 48	kHz 16 bits
WMA (.wma)	Profil L3 Windows Media Audio Standard (Version 7, 8, 9)	8 - 320kbps 16 - 48 kHz	16 bits
PCM linéaire (WAVE) (.wav)	Format audio à forme d'onde RIFF	-	16 - 48 kHz (disque), 16 - 192 kHz (USB/ SD)	16 bits/24 bits
FLAC (.flac)	flac -		16 - 48 kHz (disque), 16 - 192 kHz (USB/ SD)	16 bits/24 bits
Vorbis (.ogg)	vorbis -	16 - 48 kHz 16 bits

Si des morceaux d'un CD normal et d'autres systèmes de lecture sont enregistrés sur le même disque, seul le systeme de lecture enregistré en premier sera lu.
- Les fichiers WMA et AAC avec DRM ne peuvent pas etre lus.
- Bien que les fichiers audio soient conformes aux normes susmentionnées, la lecture peut se reveler impossible en fonction des types et conditions du support ou du périhérique.
- Cet apparéil prend en charge la lecture des fichiers audio haute résolution. Il est recommendé qu'un système audio de voiture soit configuré avec tous les produits compatibles audio haute résolution de lecteur du lecteur aux enceintes pour profiter du son haute qualité.

■Fichiers video acceptés

	Profil	Taille de l'image max.	Débit binaire max.	Format audio
MPEG-1 (.mpg, .mpeg)	-	352 × 240, 352 × 288	1,5 Mbps	MPEG Audio Layer 2
MPEG-2 (.mpg, .mpeg)	MP@ML	720 × 480, 720 × 576	8 Mbps	MPEG Audio Layer 2
H.264/MPEG-4 AVC (.mp4, .m4v, .avi, .flv, .f4v)	Profil de référence, Profil principal	1920 × 1080 (30 fps)	8 Mbps	MP3, AAC
MPEG-4 (.mp4, .avi)	Profil simple avancé	1920 × 1080 (30 fps)	8 Mbps	MP3, AAC
WMV (.wmv)	Profil principal	1920 × 1080 (30 fps)	8 Mbps	WMA
MKV (.mkv)	Le format videoe suit le H.264/MPEG-4 AVC,MPEG-4, WMV			MP3, AAC, WMA, Vorbis, FLAC

Cet apparéil ne peut dire que les fichiers de moins de 4 Go.

■Limitation de la structure du fichier et du dossier

	Disque à contenu multimédia	Périphérique USB/ SD
Nombre maximum de couches de dossier	8	8
Nombre maximum de fichiers (par dossier)	999	999
Nombre maximum de dossiers (par dossier)	5000	9999
Nombre maximum de dossiers (par pérophérique)	5000	Illimité

• Vous pouvez saisir un nom de dossier et un nom de fichier jusqu'à 254 (pour un disque)/255 (USB et SD) caractères d'un octet.
• Les fichiers dans un dossier dont le nom commence par un point () ne peuvent pas etre lus.

Codes de région dans le monde

Les lecteurs DVD recoivent un code de région suivant le pays ou la région de distribution comme illustré sur la carte suivante.

■Marques des disques DVD

Indique un numero de region. Les disques qui possedent cette marque peuvent etre lus avec n'importe quel lecteur DVD.

Indique le nombre de langues audio enregistrées. Un total de 8 langues peut être enregistré pour un film. Vous pouvez selectionner une langue préféree.

Indique le nombre de langues sous-titrées enregistrées. Un total de 32 langues peut être enregistré.

Si un DVD possède des scènes prises sous plusieurs angles, vous pouvez seLECTIONner un angle préfééré.

Indique le type d'écran pour l'image. La marque de gauche indique qu'une image large (16:9) est affichée sur un écran de téléviseur standard (4:3) avec une bande noire en haut et en bas de l'écran (boîte aux lettres).

■Marques de fonctionnement réglementaires

Avec ce DVD, certaines fonctions de cet apparéil, comme la fonction de lecture, peuvent être restreintes suivant l'endetroit où le DVD est lu. Si tel est le cas, les marques suivantes apparaitront à l'écran. Pour de plus amples informations, reportez-vous au manuel du disque.

Marques d'interdiction

Disques avec durée d'utilisation limitée

Ne laissez pas de disques dont la durée d'utilisation est limite à l'intérieur de cet apparéil. Si vous chargez un disque qui est déjà périmé, il se peut que vous ne puissiez pas le sortir de l' apparéil.

Codes de langue du DVD

Code	Langue
aa Afar
ab Abkhazien
af Afrikaans
am Amharique
ar Arabe
as Assamais
ay Aymara
az Azéri
ba Bashkir
be Biélorusse
bg Bulgare
bh Bihar
bi Bislami
bn Bengali
bo Tibétain
br Breton
ca Catalan
co Corse
cs Tchèque
cy Gallois
da Danois
de Allemand
dz Bhoutani
el Grec
en Anglais
eo Espéranto
es Espagnol
et Estonien
eu Basque
fa Persan
fi Finnois
fj Fidji
fo Féroien
fr Français
fy Frison
ga Irlandais
gd Gaélique écossais
gl Galicien
gn Guarani
gu Gujrati
ha Haoussa
he Hébreu
hi Hindi
hr Croatia
hu Hongrois
hy Arménien

Code	Langue
ia Interlingua
ie Interlingue
ik Inupiak
id Indonésien
is Islandais
it	Italien
ja Japonais
jv Javanais
ka Géorgien
kk Kazakh
kl Groenlandais
km Cambodgien
kn Kannada
ko Coreen
ks Kashmiri
ku Kurde
ky Kirghiz
la Latin
lb Luxembourgeois
In Lingala
lo Laotien
lt	Lituanien
lv Lettor, lettonien
mg	Malgache
mi Maori
mk Macédonien
ml Malayalam
mn	Mongol
mo	Moldave
mr Marathe
ms	Malais
mt	Maltais
my	Birman
na Nauri
ne Népalais
nl Néerlandais
no Norvégien
oc Occitan
om	(Afan) Oromo
or Oriya
pa Pendabi
pl Polonais
ps Pashto, Pushto
pt	Portugais
qu Quichua
rm	Rhéto-roman

Code	Langue
rn	Kiroundi
ro Roumain
ru Russe
rw Kinyarwanda
sa Sanskrit
sd Sindhi
sg Sango
sh Serbo-croate
si Singhalais
sk Slovacaque
sl Slovene
sm	Samoan
sn Shona
so Somali
sq Albanians
sr Serbe
ss Siswati
st Sesotho
su Soudanais
sv Suédois
sw Swahili
ta Tamoul
te Télougou
tg	Tadjik
th	Thai
ti	Tigrinya
tk Turkmène
tl	Tagal
tn	Setchwana
to Tonga
tr	Turc
ts Tsonga
tt	Tatar
tw Tchi
uk Ukrainien
ur Ourdou
uz Ouzbek
vi Vietnamien
vo Volapük
wo	Ouolof
xh Xhosa
yo Yorouba
zh Chinois
zu Zoulou

Specifications

Section moniteur

Taille de l'image

DNX9190DABS

: 6,75 pouces de large (diagonale)

: 152,1 mm (L) × 79,5 mm (H)

5-63/64×3-1/8 pouces

DNX7190DABS

:6,95 pouces de large (diagonale)

: 156,6 mm (L) × 81,6 mm (H)

Écran TFT à matrice active

Nombre de pixels

DX9190DABS

:2764800(1280H×720V×RGB)

Sauf DNX9190DABS

: 1 152 000 (800 H x 480 V x RGB)

Pixels efficaces

:99,99%

Disposition des pixels

: Disposition RGB en rayures

Retroéclairage

:LED

Section lecteur DVD

(DNX9190DABS/ DNX7190DABS/

DX5190DABS/ DX419DABS)

Converteur N/A

:24bits/32bits

Décodeur audio

: PCM linéaire/Dolby Audio/MP3/WMA/AAC/WAV/

FLAC/Vorbis

Décodeur video

: MPEG-1/MPEG-2/MPEG-4/WMV/H.264/MKV

Fluctuation

:En dessous de la limite mesureable

Réponse en fréquence

• 96 kHz:20-44000 Hz
  48kHz:20-22000Hz
  44.1 kHz:20-20 000 Hz

Taux d'harmoniques

:0,010% (1kHz)

Rapport S/B (dB)

:90,5dB(DVD-Video 96kHz)

Dynamique

:89 dB (DVD-Video 96 kHz)

Format de disque

: DVD-Video/VIDEOSCD/CD-DA

Nombre de bits quantifiable

: USB 2.0 Grande vitesse

Système de fichiers

:FAT16,FAT32,exFAT,NTFS

Courant d'alimentation maximum

DNX9190DABS / DNX7190DABS / DNX5190DABS

：CC5V1,5A×2

DNR4190DABS/DNX419DABS/DNR3190BTS

：CC5V-1,5A×1

Convertisseur N/A

:24bits/32bits

Décodeur audio

Réponse en fréquence

(DNR4190DABS/DNR3190BTS)

192kHz:20-88000Hz
- 96 kHz:20 - 44 000 Hz
- 48 kHz:20-22000 Hz
44,1 kHz:20-20 000 Hz

Taux d'harmoniques

(DNR4190DABS/DNR3190BTS)

:0,0001% (1 kHz)

Rapport S/B (dB) (DNR4190DABS / DNR3190BTS)

:98,5dB

Dynamique (DNR4190DABS / DNR3190BTS)

:89dB

Section SD

Norme SD

:SD/SDHC/SDXC

Système de fichiers compatible

:FAT16,FAT32,exFAT,NTFS

Tension nominale

Maximum 2T Byte

Taux de transfert des données

Maximum 25 Mbps

Décodeur audio

: Écoulement de courant

Protection des droits d'auteur

：HDCP2.2

Commande tactile

:UIBC

Section Wi-Fi

(DNX9190DABS)

Norme IEEE

:802,11 a/b/g/n/ac

Bande de fréquences

: Bandedouble(2,4GHz/5GHz)

Canaux

:Auto(1-11ch)/Auto(149,153,157,161ch)

Taux de transfert (MAX.):

Puisance de sortie (maxi)

2,4 GHz/SISO

+4 dBm (MAXI), Classe de puissance 2

Portée de communication maximale

Ligne de vue approximative 10 m (32,8 pieds)

Codec Audio

: SBC/AAC

Profil (Support multi-profil)

HFP (V1.7) (Profil mains libres)
- SPP (Profil port série)
A2DP (Profil de distribution audio avancée)
AVRCP (V1.6) (Profil de télécommande audio/ video)
PBAP (Profil d'accès au repertoire téléphonique)

Section HDMI

HDMI

:Type-A

Résolution d'entrée

VGA (640 x 480 p @59,94 Hz/60 Hz)
- 480p (720 x 480 p @59,94 Hz/60 Hz)
- 720p (1 280 x 720 p @59,94 Hz/60 Hz)

Type d'audio d'entrée

: 32K/44,1K/48K/88,2K/96K/176,2K/192K Hz

Fréquence (BAND1 - 13)

:62.5/100/160/250/400/630/1k/1.6k/2.5k/4k/6.3k/

10k/16k Hz

Gain

-9/-8/-7/-6/-5/-4/-3/-2/-1/0/1/2/3/4/5/6/7/8/9 dB

X'Over à 2 voies (Sauf DNX419DABS)

Filtre salle-haut

Fréquence: Traversant, 30/40/50/60/70/80/90/100/120/150/180/220/250 Hz

X'Over à 3 voies (Sauf DNX419DABS)

Filtre salle-haut

Fréquence: 250/300/1k/1,6k/2,5k/4k/5k/6,3 k/8k/

10k/12.5k Hz

Pente: -12/-18/-24 dB/Oct.

Filtre salle-bande

Fréquence:Traversant,

50/60/70/80/90/100/120/150/

180/220/250/300 Hz

250/300/1k/1,6k/2,5k/4k/5k/6,3k/8k Hz

Traversant

Pente: -12/-18/-24 dB/Oct.

Filtre salle-bas

Fréquence: 30/40/50/60/70/80/90/100/120/150 Hz, Traversant

Pente: -12/-18/-24 dB/Oct.

Position

Avant/Arriere/Caisson de basse

:0-6,1 m (parétapes de 0,01 m)

Gain

-8-0dB

Niveau du caisson de basse

(DNX9190DABS / DNX7190DABS / DNX5190DABS)

-50-+10dB

Section DAB

Bande de fréquences

Section de connecteur d'antenne numérique

Type de connecteur

: SMB

Tension de sortie (11 - 16 V)

:14,4V

Intensité maximale

Section Syntoniseur FM

Bande de fréquences (step)

Réponse en fréquence

:30Hz-15kHz

Rapport S/B (dB)

:65dB(MONO)

Sélectivité (± 400 kHz)

: Au-delà de 80 dB

Séparation stéreo

:45dB(1kHz)

Section Syntoniseur AM

Bande de fréquences (step)

LW:153 - 279kHz(9kHz)

MW:531-1611kHz(9kHz)

Sensibilité verfügbar

MW:25 V

LW:45~ V

Section video

Système de couleur de l'entrée videoe externe

:NTSC/PAL

Niveau d'entrée video externe (mini jack)

1 Vp-p/75 Ω

Niveau d'entrée maxi audio externe (mini jack)

:2V/25kΩ

Niveau d'entrée video (jacks RCA)

1 Vp-p/75 Ω

Niveau de sortie video (jacks RCA)

1 Vp-p/75 Ω

Niveau de sortie audio (prise mini)

:0.9V/10kΩ

Section audio

Puisance maximum (avant et arriere)

:50W×4

Sortie de puissance typique (avant et arrière)

Largeur de bande à pleine puissance

(a moins de 1 % DHT)

:22W×4

Bande de la fréquence de sortie

:20-88000Hz

Niveau de pré-amplification (V)

DNX9190DABS

:5V/10kΩ

DNX7190DABS/ DNX5190DABS/ DNR4190DABS/

DNR3190BTS

:4V/10kΩ

Impedance du préamplificateur (Sauf DNX419DABS)

≤300Ω

Impedance d'enceinte

：4-8Ω

Section Navigation

Récepteur

DX9190DABS

: Récepteur GNSS à haute sensibilité

Sauf DNX9190DABS

: Récepteur GPS à haute sensibilité

Fréquence de réception

GPS:1575,42 MHz (Code C/A)

GLONASS:1598,0625MHz-1605,375MHz

(Code C/A) (DNX9190DABS)

Temps d'acquisition

DNX9190DABS

Froid:26 secondes(typ)

(Tous les satellites à -130 dBm sans support)

Sauf DNX9190DABS

Froid:29 secondes(typ)

(Tous les satellites à -130 dBm sans support)

Taux de mise à jour

:1/seconde,continu

Precision

DX9190DABS

Position: <2,0 metres, CEP, à -130 dBm

Position: <2,5 metres, CEP, à -130 dBm

Méthode de positionnement

DX9190DABS

: GPS/GLONASS

Sauf DNX9190DABS

:GPS

Antenne

DNX9190DABS

: Antenne GNSS extérieure

Sauf DNX9190DABS

: Antenne GPS extérieure

Annexes

Général

Tension de fonctionnement

: batterie de voiture 12 VCC

Dimensions d'installation (L× H× P)

DX9190DABS/DNX7190DABS

:178×100×160mm

DNX5190DABS/DNR4190DABS/DNX419DABS/

DNR3190BTS

:178×100×155mm

Avec douille

DNX9190DABS/DNX7190DABS

:182×112×163mm

DNX5190DABS/DNR4190DABS/DNX419DABS/

DNR3190BTS

:182×112×153mm

Poids

DNX9190DABS

:2,5kg

DNX7190DABS

:2,4kg

• Bien que les pixels du panneau à cristaux liquides soient effectifs à 99,99 % ou plus, il se peut que 0,01 % des pixels ne s'éCLAIRE pas ou s'éCLAIRE mal.

Les specifications sont sujettes à

changements sans notification préalable.

À propos de cet apparéil

Copyrights

• La marque du mot et les logos Bluetooth® sont des marques déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par JVC KENWOOD est faite sous licence. Les autres marques déposées et appellations commerciales appartiennent à leurs propriétaires respectifs.
  FabriquésousLicencedelivreeparDolby Laboratories. Dolby,Dolby Audio et le symbole double-D sont des marques deposées de Dolby Laboratories.

■Signalisation sur les produits utilisant des lasers (DNX9190DABS/ DNX7190DABS/ DNX5190DABS/ DNX419DABS)

L'étiquette est attachée au chassis/boitier de l'appareil et indique que l'appareil utilise des rayons laser de classe 1. Cela signifie que l'appareil utilise des rayons laser d'une classe faible. Il n'y a pas de danger de radiation accidentelle hors de l'appareil.

Informations sur l'élimination des ancients équipements électriques et electroniques et piles électriques (applicable dans les pays européens qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barree) est apposé ne peuvent pas'être éliminés comme ordures menagères.

Les ancients équipements électriques et Electroniques et les piles électriques doivent être recyclés sur des sites capables deTRAITER ces produits et leurs sous-produits déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche.

Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Avis: La marque "Pb" en dessous du symbole des piles indique que cette pile contient du plomb.

CE

Déclaration de conformité se rapportant à la directive RE 2014/53/UE
Déclaration de conformité se rapportant à la directive RoHS 2011/65/UE

Fabricant:

JVC KENWOOD Corporation 3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPON

Representant dans I'UE:

JVCKENWOOD Europe B.V. Amsterdamseweg 37,1422 AC UITHOORN,PAYSBAS

English

Par la presente, JVC KENWOOD déclare que l'equipement radio DNX9190DABS/ DNX7190DABS/ DNX5190DABS/ DNR4190DABS/ DNX419DABS/ DNR3190BTS est conforme à la directive 2014/53/UE. L'intégrality de la déclaration de conformité UE est disponible à l'adresse Internet suivante:

Deutsch
