| Caractéristiques | Détails |
|---|---|
| Capacité de stockage | 13,5 kWh |
| Type de batterie | Batterie lithium-ion |
| Dimensions | 1150 mm x 755 mm x 155 mm |
| Poids | 120 kg |
| Puissance de sortie maximale | 5 kW |
| Installation | Intérieure ou extérieure |
| Connectivité | Wi-Fi, Ethernet |
| Garantie | 10 ans |
| Maintenance | Pas d'entretien requis, vérification annuelle recommandée |
| Sécurité | Protection contre les surcharges et les courts-circuits |
| Utilisation | Stockage d'énergie pour utilisation domestique, gestion de l'énergie solaire |
| Compatibilité | Compatible avec les systèmes solaires photovoltaïques |
FOIRE AUX QUESTIONS - Powerwall 2 AC TESLA
Questions des utilisateurs sur Powerwall 2 AC TESLA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur téléphone portable au format PDF gratuitement ! Retrouvez votre notice Powerwall 2 AC - TESLA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Powerwall 2 AC de la marque TESLA.
MODE D'EMPLOI Powerwall 2 AC TESLA
Manuel du Propriétaire
Manuale d'uso
Handleiding
Pour consulter la documentation Powerwall la plus récente, y compris la garantie, dans toutes les langues prises en charge, rendez-vous sur le site www.tesla.com/support/powerwall.
Pour bénéficier de la garantie produit de 10 ans, vous doivent enregistrer votre produit Powerfall en effectuant le processus de mise en service et en envoyant les informations système à Tesla.
Avertissement : lisez l'intégralité de ce document avant dinstaller ou d'utiliser le Powerwall. Ne pas dire ce document, ou ne pas respecter les instructions ou averisations contenus dans ce document, peut entraîner un choc électrique, une blessure grave, voire la mort, ou risque d'entrainer des dommages au Powerwall, susceptibles d'empêcher son fonctionnement.
CHARACTERISTIQUES TECHNIQUES DU PRODUIT
Ce manuel s'applique aux produits suivants :
Powerwall 2 CA (1092170-xx-x ou 2012170-xx-x)
-Gateway (1099752-xx-x)
- Compteur Gateway (1112484-xx-x)
Toutes les caractéristiques techniques et les descriptions contenues dans ce document ont été vérifiées et sont exactes au moment de son impression. Cependant, du fait que Tesla poursuit un objectif d'amélioration continue, elle se réserve le droit d'apporter des modifications à ses produits à tout moment.
Les illustrations contenues dans ce document sont fournies à titre indicatif uniquement. En fonction de la version du produit et de la région du marché, certains détails peuvent différer légèrement.
ERREURS ET OMISSIONS
Pour communiquer toute inexactitude ou omission repérée dans ce manuel, envoyez un e-mail à : energy-pubs@tesla.com.
APPAREIL ÉLECTRONIQUE : NE PAS JETER
La mise au rebut des batteries doit être effectue de manière ajustate. Reportez-vous à la reglementation locale pour connaître les exigences de mise au rebut.
MADE IN THE USA
©2018 TESLA, INC. Tous droits réservés.
Toutes les informations continues dans ce document sont soumises à des droits d'auteur et d'autres droits de propriété intellectuelle détenus par Tesla, Inc. et ses concédants. Ce texte ne doit pas être modifié, reproduit ou copie, en totalité ou en partie, sans l'autorisation écrite de Tesla, Inc. et de ses concédants. Des informations supplémentaires sont disponibles sur demande. Les marques de commerce ou marques déposées suivantes sont la propriété de Tesla, Inc. aux États-Unis et dans d'autres pays :
| TESLA | TESLA MOTORS | TESLA | POWERWALL |
Toutes les autres marques de commerce containues dans ce document sont la propriété de leurs propriétaires respectifs et leur utilisation dans le present document ne constitue pas un soutien ou une approbation de leurs produits ou services. L'utilisation non autorisée de toute marque de commerce faisant l'objet d'une mention dans ce document ou sur le produit est strictement interdite.
TABLE DES MATIÈRES
CONSIGNES DE SECURITE IMPORTANTES 41
Symbolesutilisedsancedocument 41
Informations generales 41
Conditions environnementales 43
1. Garantie du Powerwall 44
2. Soin et entretien 44
Exigences environnementales 44
Entretien et nettoyage 44
Entretien 444
3. Systeme de Powerwall 45
A propos du Powerwall. 45
Surveillance du système 45
Aperçu 46
Fonctionnement 46
Dépannage 47
Assistance technique 47
4. Que faire en cas d'urgence 48
5. Informations système 49

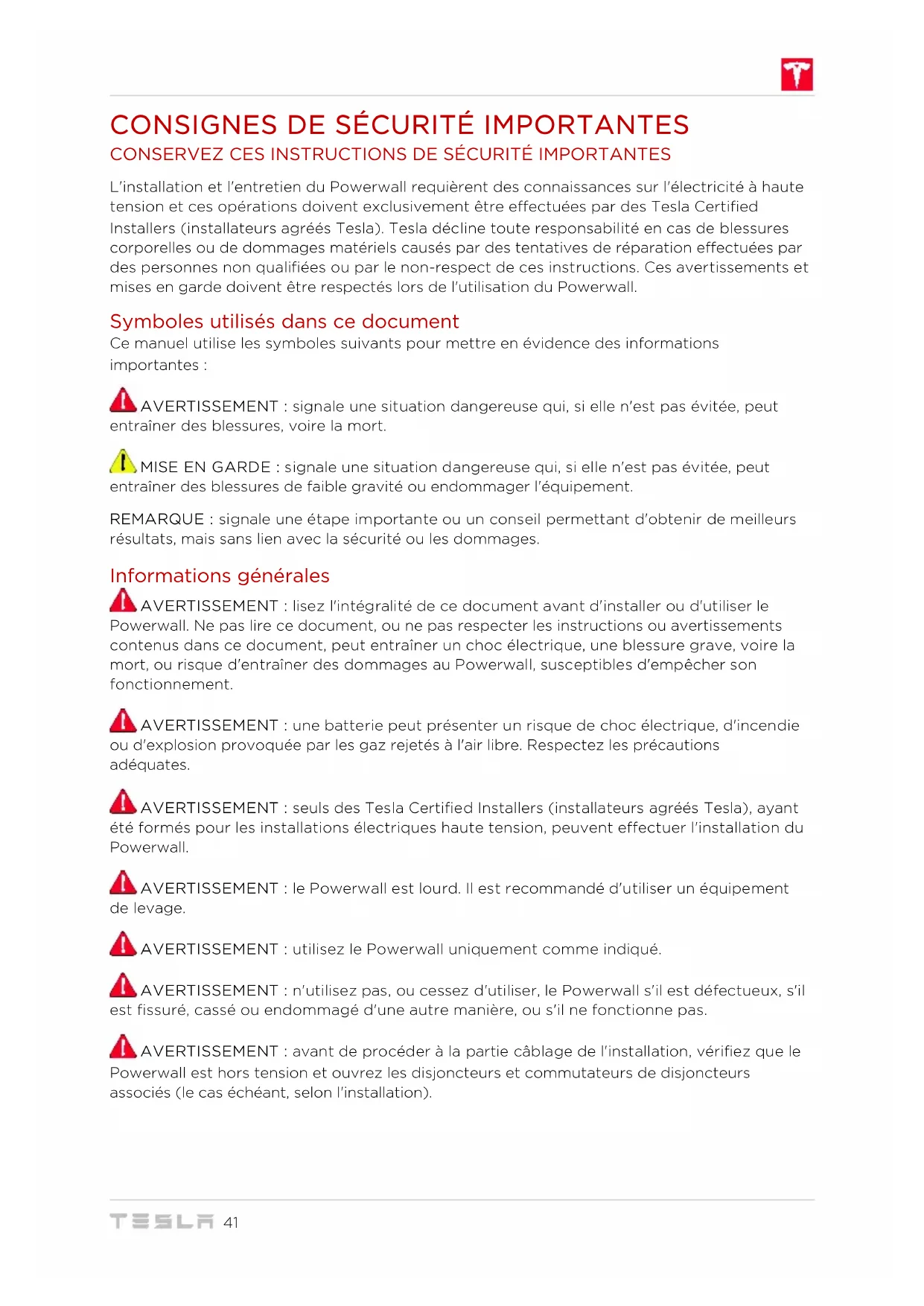

CONSIGNES DE SECURITÉ IMPORTANTES
CONSERVEZ CES INSTRUCTIONS DE SECURITE IMPORTANTES
L'installation et l'entretien du Powerwall requiérènt des connaissances sur l'électricité à haute tension et ces opérations doivent exclusivement être effectuees par des Tesla Certified Installers (installateurs agréés Tesla). Tesla décline toute responsabilité en cas de blessures corporelles ou de dommages matériels causés par des tentatives de réparation effectuees par des personnes non qualifiées ou par le non-respect de ces instructions. Ces avertissements et mises en garde doivent être respectés lors de l'utilisation du Powerwall.
Symboles utilisés dans ce document
Ce manuel utilise les symboles suivants pourmettre en evidence des informations importantes:
A VERTISSEMENT : signale une situation dangereuse qui, si elle n'est pas evitée, peut entrainer des blessures, voir la mort.
MISE EN GARDE: signale une situation dangereuse qui, si elle n'est pas évitée, peut entrainer des blessures de faible gravité ou endommager l'équipement.
REMARQUE: signale une étape importante ou un conseil permettant d'obtenir de plusieurs résultats, mais sans lien avec la sécurité ou les dommages.
Informations generales
AVERTISSEMENT : liquez l'intégrité de ce document avant dinstaller ou d'utiliser le Powerwall. Ne pas dire ce document, ou ne pas respecter les instructions ou averissements contenus dans ce document, peut entrainer un choc électrique, une blessure grave, voir la mort, ou risque d'entrainer des dommages au Powerwall, susceptibles d'empecher son fonctionnement.
AVERTISSEMENT: une batterie peut partager un risque de chic électrique, d'incendie ou d'explosion provoquee par les gaz rejets à l'air libre. Respectez les précautions déquates.
AVERTISSEMENT : seuIs des Tesla Certified Installers (installateurs agreees Tesla), ayant ete formes pour les installations electriques haute tension, peuvent effectuer I'installation du Powerwall.
AVERTISSEMENT: le Powerwall est lourd. Il est recommandé d'utiliser un équipement de levage.
AVERTISSEMENT : utilisez le Powerwall uniquement comme indiqué.
A VERTISSEMENT : n'utilisez pas, ou cessez d'utiliser, le Powerwall s'il est defectueux, s'il est fissure, cassé ou endommagé d'une autre manière, ou s'il ne fonctionne pas.
AVERTISSEMENT: avant de proceder à la partie cablage de l'installation, vérifie que le Powerwall est hors tension et ouvre les disjoncteurs et commutateurs de disjoncteurs associés (le cas échéant, selon l'installation).
AVERTISSEMENT: ne tentez pas d'ouvrir, de démonter, de réparer, d'alterer ou de modifier le Powerwall. Le Powerwall et ses composants ne peuvent pas faire l'objet d'un entretien de la part de l'utilisateur. Les batteries du Powerwall ne sont pas replacables. Pour toute réparation, contactez le Tesla Certified Installer (installateur agréé Tesla) qui a installé le système.
AVERTISSEMENT: manipulez le Powerwall et ses composants avec soin afin d'éviter tout dommage pendant le transport. Ne frappez pas, ne tirez pas et ne poussez pas le Powerwall, et ne marchez pas dessus. N'exerce aucune force importante sur le Powerwall. Pour contribuer à prévenir tout dommage, laissez le Powerwall dans son emballage d'expédition jusqu'àu moment de son installation.
AVERTISSEMENT : n'inserez aucun corps étranger dans une partie quelconque du Powerwall.
AVERTISSEMENT: n'exposez pas le Powerwall ou ses composants à une flamme directe.
AVERTISSEMENT : n'installez pas le Powerwall pres d'un équipement de chauffage.
A VERTISSEMENT : n'immergez pas le Powerwall ou ses composants dans de l'eau ou d'autres liquides.
MISE EN GARDE : n'utilisez pas de solvants pour nettoyer le Powerwall et n'exposez pas ce dernier à des produits ou vapeurs chimiques inflammables ou corrosifs.
MISE EN GARDE : n'utilisez aucun liquide, piece ou accessoire autre que ceux spécifiés dans le present manuel. Notamment, vous ne devez pas utiliser de pieces ou accessoires autres que des pieces ou accessoires d'origine Tesla, ni des pieces ou accessoires n'avant pas été achetés directement auprès de Tesla ou d'un tiers certifié par Tesla.
MISE EN GARDE: ne placez pas le Powerwall en condition de stockage pendant plus d'un (1) mois et ne laissez pas l'alimentation électrique du Powerwall coupée pendant plus d'un (1) mois sans placer le Powerwall en conditions de stockage, conformément aux specifications de Tesla.
MISE EN GARDE : vous ne devez peindre aucun élément du Powerwall, notamment les composants internes ou externes tels que la coque ou le boîtier extérieur(e).
MISE EN GARDE: ne branchez pas directement le Powerwall à un cablage solaire photovoltaïque (PV).
MISE EN GARDE: en cas d'installation du Powerwall dans un garage ou à proximé de vehicules, veillez à ce qu'il se trouve hors du trajet de conduite. Dans la mesure du possible, installez le Powerwall sur un mur lésral et/ou au-dessus du niveau des pare-chocs des vehicules.
Conditions environnementales
AVERTISSEMENT: installez le Powerwall à un endroit permettant de prévenir tout dégât dû à une inondation.
AVERTISSEMENT: l'utilisation ou le stockage du Powerwall à des températures en dehors de la plage spécifique peut endommager le Powerwall.
AVERTISSEMENT: n'exposez pas le Powerwall à des températures ambantes supérieures à 60^ ou inférieures à -30^ .
MISE EN GARDE: assurez-vous qu'aucune source d'eau, y compris des descentes d'eaux de pluie, des extincteurs automatiques à eau ou des robinets, ne se trouve au-dessus ou à proximé du Powerwall.
MISE EN GARDE: assurez-vous que la neige ne s'accumule pas autour du Powerwall.
1. Garantie du Powerwall
Le Powerwall de Tesla est accomplé d'une garantie dont la durée est établie en fonction de la connexion du Powerwall à Internet.
Pour bénéficier de la garantie Powerwall maximale de 10 ans, il doit être connecté à Internet afin que Tesla puisse procéder à des mises à niveau à distance du micrologiciel. Si la connexion à Internet n'est pas établie, ou qu'elle est interrompue pendant une longue période et que Tesla ne parvient pas à vous contacter, la garantie peut être réduite à 4 ans.
Pour plus d'informations, consultez la Garantie Tesla Powerwall pour votre région sur le site www.tesla.com.
2. Soin et entretien
Exigences environnementales
Le Powerwall peut se recharger et se décharger dans la plage de températures de fonctionnement spécifique ci-dessous. Aux extrêmes de la plage de températures, le Powerwall peut limiter sa puissance de recharge et de décharge pour prolonger la durée de vie de la batterie.
Pour des performances optimes, la température ambiente moyenne pendant la durée de vie du système doit être comprise dans la plage de températures optimale spécifiée ci-dessous.
| Température de fonctionnement | -20 °C à 50 °C |
| Température optimale | 0 °C à 30 °C |
Entretien et nettoyage
Si le Powerwall est installé à l'extérieur, vérifie l'absence de feuilles et d'autres débris sur les côtés du Powerwall afin de maintainir un début d'air optimal.
MISE EN GARDE: ne vous appuyez pas sur le Powerwall, sur les cables ou sur le conduit menant au Powerwall, ne posez rien dessus et n'y accrochez rien.
MISE EN GARDE : pour nettoyer le Powerwall, utilisez un chiffon doux et non pelucheux. Si nécessaire, vous pouvez humidifier le chiffon avec de l'eau et du savon doux uniquement.
MISE EN GARDE : n'utilisez pas de solvants pour nettoyer le Powerwall et n'exposez pas ce dernier à des produits ou vapeurs chimiques inflammables ou corrosifs.
Entretien
Le Powerwall et le Gateway ne nécessitantaucun entretien préventifprogramme.La seule tâche d'entretien incombant au propriétaire consisté à vérifier que le Powerwall est exempt de débris,notammentautourde l'admission et de l'échéppementd'air.
3. Système de Powerwall

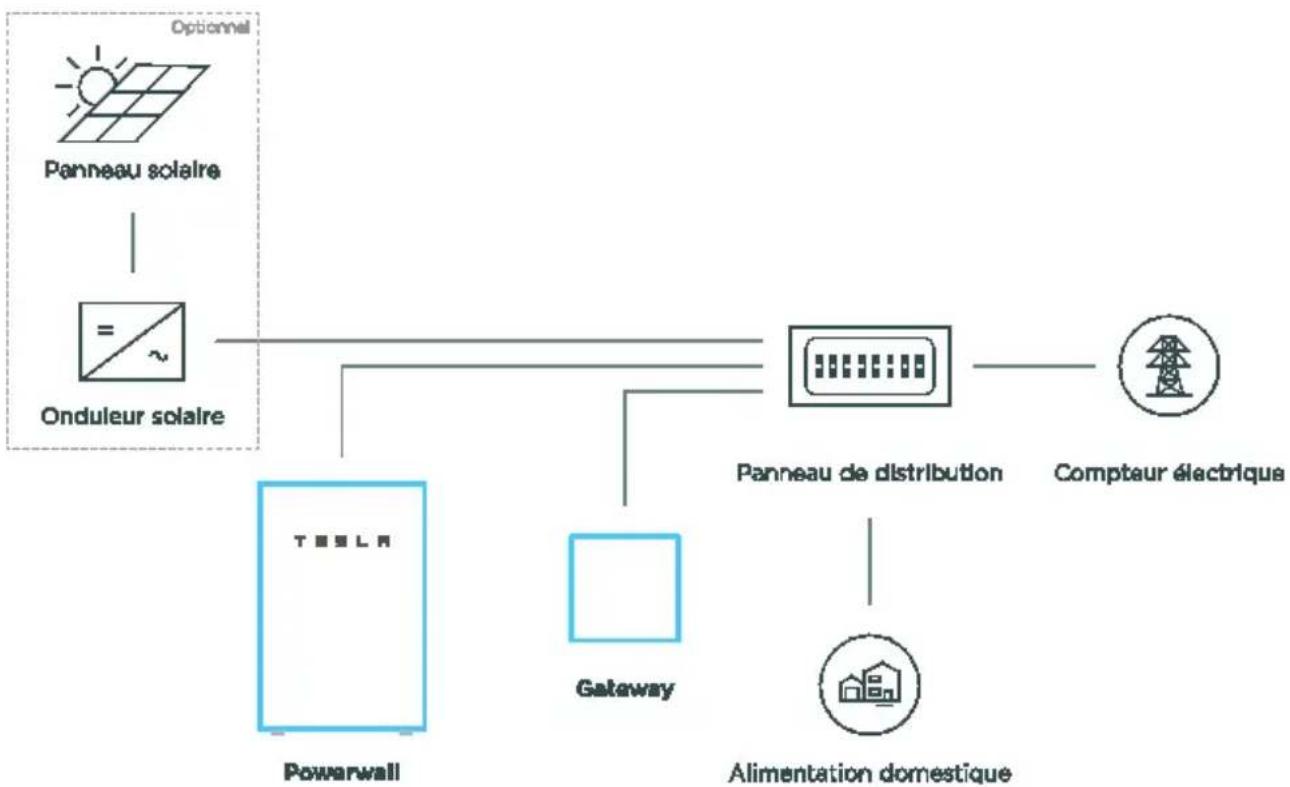

À propos du Powerwall
Le Powerwall 2 CA est un système de batterie CA entierement intégré, destiné à un usage domestique ou aux petits commercés. Sa batterie au lithium-ion rechargeable offre une réserve d'énergie utilisée pour l'autosuffisance grâce à l'énergie solaire, le déplacement de la charge électrique, ou l'indépendance vis-à-vis du réseau électrique. Le dispositif Gateway contrôle le fonctionnement du système et permet de surveiller à distance la consommation d'énergie.
Surveillance du système
Gracé à l'application Tesla, vous pouvez surveiller le fonctionnement du système sur votre téléphone portable, et notamment les points suivants :
- Consommation d'énergie en temps réel
Historique de la consommation d'énergie - Quantités relatives d'énergie utilisées à partir des panneaux solaires, du réseau et du stockage Powerwall
Pour télécharger la derniere version de l'application Tesla, rendez-vous sur le site www.tesla.com.
Aperçu
Le système Powerwall 2 CA comprend les fonctionnalités et composants suivants :
| Composant/fonctionnalité | Nom |
| 1 | Gateway |
| 2 | Admission d'air Powerwall |
| 3 | Échévement d'air Powerwall |
| 4 | Compartment câblage Powerwall |
| 5 | Module onduleur Powerwall |
| 6 | Bloc-batterie Powerwall |
| 7 | Interrupteur Allumé/Éteint Powerwall |
| 8 | Voyant LED Powerwall |
Fonctionnement
Le dispositif Gateway assures des fonctions de contrôle et de surveillance via l'application Tesla. En fonctionnement normal, le Powerwall est contrôle par le Gateway, et l'interrupteur Allumé/Éteint du Powerwall doit rester en position Allumé. En cas de dépannage du Powerwall, il peut être nécessaire demettre le Powerwall hors tension ou d'observer le voyant LED pour vérifier que le système fonctionne correctement.
A VERTISSEMENT: ne faites fonctionner le Powerwall que si tous les caches sont en place.
A VERTISSEMENT: ne débranchez rien du Powerwall, et n'y ajoutez rien.
MISE EN GARDE: ne tentez pas de communiquer avec le Powerwall à l'aide d'outils ou de diagnostics de tiers entre le Powerwall et le Gateway.
Dépannage
En cas de fonctionnement anormal du systeme,procedez comme suit.
MISE EN GARDE: Le Powerwall et le Gateway ne peuvent pas faire l'objet d'un entretien de la part de l'utilisateur; ils doivent être réparés par un Tesla Certified Installer (installateur agréé Tesla).
- Observe le voyant LED sur le côté droit du Powerwall pour déterminer son état :
| État de la LED | Signification |
| Allumée (en continu) | Powerwall activé/communication avec le Gateway |
| Allumée (clignotant) | Powerwall activé/pas de communication avec le Gateway |
| Allumée (pulsations) | Powerwall activé, en cours de recharge ou décharge |
| Éteinte | Powerwall désactivé ou hors tension |
-
En cas d'impossibilité de communiquer avec le Gateway via l'application Tesla, assurez-vous que la connexion Internet du domicile est opérationnelle.
Si ni le Gateway ni le Powerwall ne repondent : -
Mettez le Powerwall hors tension en plaçant son interrupteur Allumé/Éteint en position Éteint.
- Désactivez les disjoncteurs CA du système (Gateway et Powerwall).
- Patientez au moins une minute.
- Réactivez les disjoncteurs CA.
- Remettez le Powerwall sous tension.
REMARQUE: Le Gateway peut supporter des surtensions allant jusqu'à 1 kV (mesurées entre ligne et terre ou neutre et terre). Si ce seul est dépasse (par exemple en cas de coup de foudre) et que cela provoque le blocage du système ou la rupture de la communication entre l'application Tesla et le système, effectuez les opérations suivantes :
- Mettez le Powerwall hors tension.
- Désactivez les disjoncteurs CA de la passerelle et du Powerwall.
- Contactez le service d'assistance Tesla si vous avez besoin d'aide.
Si vous avez besoin d'assistance, contactez l'équipe d'assistance de Tesla au numero de téléphone correspondant à votre région. Les nombres d'assistance pour toutes les régions sont disponibles sur le site :
Lorsque you contactez Tesla, ayez les informations suivantes à portée de main :
- Nom du propriétaire
- Meilleure methode pour que Tesla vous contacte (nom, numero de téléphone, adresse e-mail)
- Numérodesérie du Powerwall et du Gateway (de la section 5, « Informations système »)
- Brève description du problème
4. Que faire en cas d'urgence
Si vous étés confronté à une situation représentant un danger pour la santé ou la sécurité, commencez toujours par appliquer ces deux mesures avant d'aborder les autres suggestions ci-dessous :
- Contactez immédiatement les pompiers ou une autre équipe d'intervention d'urgence appropriée.
- Informez toutes les personnes pouvant etre affectees et assurez-vous quelles sont en mesure d'évacuer la zone.
A VERTISSEMENT : n'executez les actions suggerées ci-dessous que si vous pouvez le faire en toute sécurité.
En cas d'incendie :
- Mettez le Powerwall hors tension puis désactivez le disjoncteur CA du Powerwall.
Désactivez le disjoncteur CA du Gateway. - Les types d'extincteurs acceptables sont les extincteurs à eau, à CO_2 et ABC.
Évitez d'utiliser des extincteurs de type D (métaux inflammables).
En cas d'inondation :
Tenez-vous hors de I'eau si une partie quelconque de la batterie, du Gateway ou du cablage est immergee.
- Mettez le Powerwall hors tension puis désactivez le disjoncteur CA du Powerwall.
Désactivez le disjoncteur CA du Gateway.
- Dans la mesure du possible, protégez le système en localisant et en arrêtant la source de l'eau et en pompant l'eau pour l'évacuer.
Laissez la zone sécher complètement avant toute utilisation.
En cas d'odeur inhabituelle ou de fumée
- Mettez le Powerwall hors tension puis désactivez le disjoncteur CA du Powerwall.
Désactivez le disjoncteur CA du Gateway.
Assurez-vous que rien n'est en contact avec le Powerwall.
Aérez la pièce.
Si le Powerwall produit des bruits inhabituels :
- Mettez le Powerwall hors tension puis désactivez le disjoncteur CA du Powerwall.
Désactivez le disjoncteur CA du Gateway.
Assurez-vous que rien ne se trouve dans l'event situated de chaque cote du Powerwall ou dans le ventilateur.
En cas de fuite de liquide de refroidissement du Powerwall :
AVERTISSEMENT : mise en garde de l'U.S. Environmental Protection Agency : le liquide de refroidissement peut ettre absorbé par la peau et entrainer des dommages aux organes internes. Assurez-vous qu'il n'entre pas en contact avec et ne penetre pas dans quelque partie du corps que ce soit, y compris, mais sans s'y limiter, la peau, les yeux et la bouche.
- Mettez le Powerwall hors tension puis désactivez le disjoncteur CA du Powerwall.
Désactivez le disjoncteur CA du Gateway.
Aéréz la zone.
Pour nettoyer un déversement de liquide de refroidissement :
- Portez des lunettes de sécurité, des gants en caoutchouc, un pantalon long, une chemise à manches longues et des chaussures entièrement fermées.
- Prévenez tout déversement supplémentaire de liquide de refroidissement en plaçant unseau sous la fuite. Le Powerwall contient jusqu'à 2,3 litres de liquide de refroidissement.
- Versez immédiatement de la litière pour chat, de la sciure de bois ou un autre matériel abscorbant sur le liquide déversé. Laissez le matériel absorber autant de liquide de refroidissement que possible.
Utilisez des serviettes en papier pour ramasser le matériel au absorbant utilise et jetez ces serviettes en papier souillées dans un sac en plastique hermetiquement fermé. Mettez au rebut le sac en plastique hermetiquement fermé.
Nettoyez tout résidu à l'aide de savon et d'eau tiède.
Dans tous les cas, une fois la situation rentrée dans l'ordre, contactez le Tesla Certified Installer (installateur agréé Tesla) qui a installé le système.
5. Informations système
Les numérodeserie devoitrés sur la couverture arriere de ce guide.
Conservez ces informations au cas ou voitre systeaurait besoin d'entretien.
Composant Numéro de série
