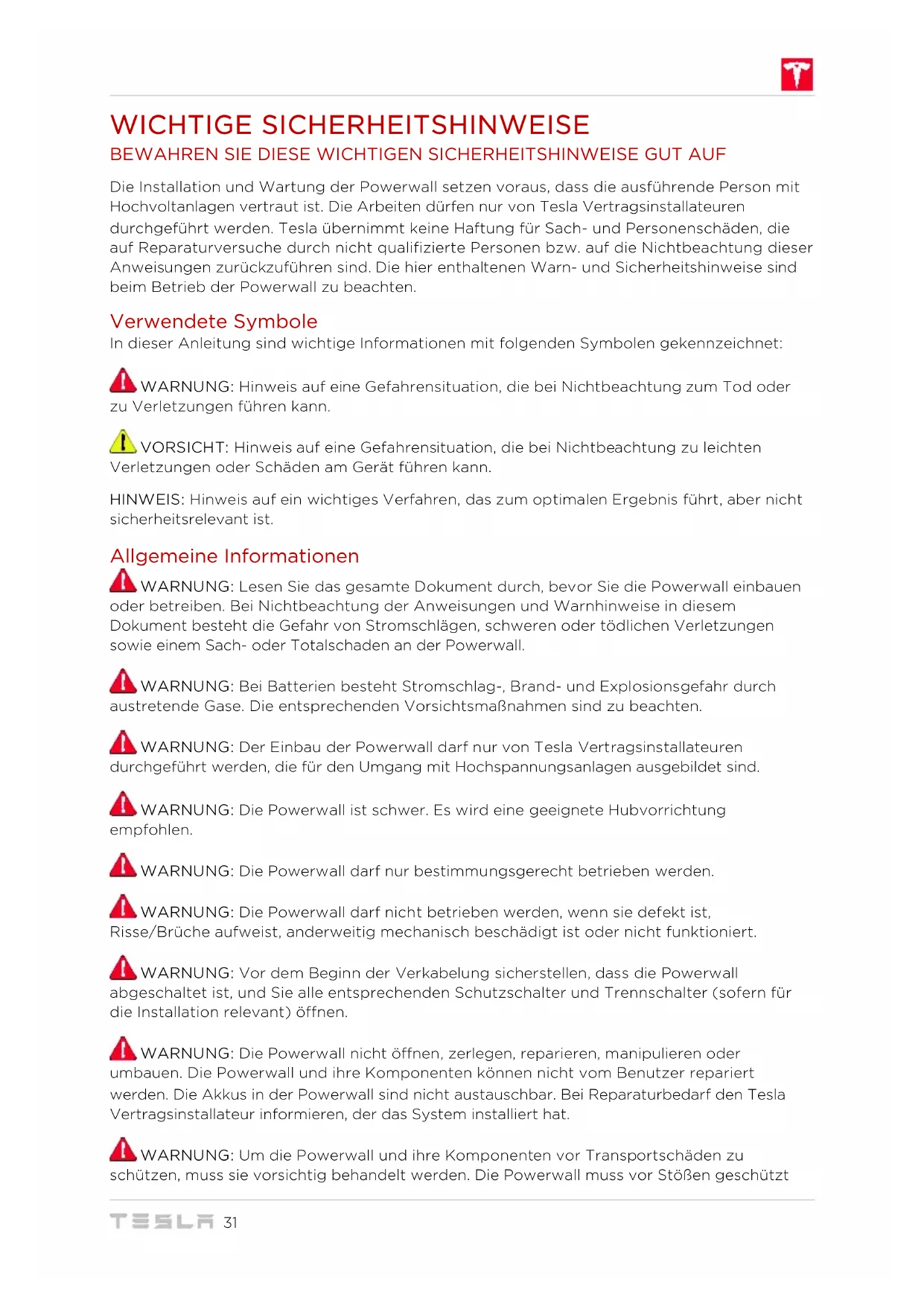

• 5. Systeminformationen WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE WICHTIGEN SICHERHEITSHINWEISE GUT AUF Die Installation und Wartung der Powerwall setzen voraus, dass die ausführende Person mit Hochvoltanlagen vertraut ist. Die Arbeiten dürfen nur von Tesla Vertragsinstallateuren durchgeführt werden. Tesla übernimmt keine Haftung für Sach- und Personenschäden, die auf Reparaturversuche durch nicht qualifizierte Personen bzw. auf die Nichtbeachtung dieser Anweisungen zurückzuführen sind. Die hier enthaltenen Warn- und Sicherheitshinweise sind beim Betrieb der Powerwall zu beachten. Verwendete Symbole In dieser Anleitung sind wichtige Informationen mit folgenden Symbolen gekennzeichnet: WARNUNG: Hinweis auf eine Gefahrensituation, die bei Nichtbeachtung zum Tod oder zu Verletzungen führen kann. VORSICHT: Hinweis auf eine Gefahrensituation, die bei Nichtbeachtung zu leichten Verletzungen oder Schäden am Gerät führen kann. HINWEIS: Hinweis auf ein wichtiges Verfahren, das zum optimalen Ergebnis führt, aber nicht sicherheitsrelevant ist. Allgemeine Informationen WARNUNG: Lesen Sie das gesamte Dokument durch, bevor Sie die Powerwall einbauen oder betreiben. Bei Nichtbeachtung der Anweisungen und Warnhinweise in diesem Dokument besteht die Gefahr von Stromschlägen, schweren oder tödlichen Verletzungen sowie einem Sach- oder Totalschaden an der Powerwall. WARNUNG: Bei Batterien besteht Stromschlag-, Brand- und Explosionsgefahr durch austretende Gase. Die entsprechenden Vorsichtsmaßnahmen sind zu beachten. WARNUNG: Der Einbau der Powerwall darf nur von Tesla Vertragsinstallateuren durchgeführt werden, die für den Umgang mit Hochspannungsanlagen ausgebildet sind. WARNUNG: Die Powerwall ist schwer. Es wird eine geeignete Hubvorrichtung empfohlen. WARNUNG: Die Powerwall darf nur bestimmungsgerecht betrieben werden. WARNUNG: Die Powerwall darf nicht betrieben werden, wenn sie defekt ist, Risse/Brüche aufweist, anderweitig mechanisch beschädigt ist oder nicht funktioniert. WARNUNG: Vor dem Beginn der Verkabelung sicherstellen, dass die Powerwall abgeschaltet ist, und Sie alle entsprechenden Schutzschalter und Trennschalter (sofern für die Installation relevant) öffnen. WARNUNG: Die Powerwall nicht öffnen, zerlegen, reparieren, manipulieren oder umbauen. Die Powerwall und ihre Komponenten können nicht vom Benutzer repariert werden. Die Akkus in der Powerwall sind nicht austauschbar. Bei Reparaturbedarf den Tesla Vertragsinstallateur informieren, der das System installiert hat. WARNUNG: Um die Powerwall und ihre Komponenten vor Transportschäden zu schützen, muss sie vorsichtig behandelt werden. Die Powerwall muss vor Stößen geschützt32 Powerwall Betriebsanleitung und darf nicht gezogen, geschoben oder betreten werden. Die Powerwall darf keinen größeren Kräften ausgesetzt sein. Zum Schutz vor Beschädigung sollte die Powerwall bis zum Einbau in der Verpackung bleiben. WARNUNG: Keine Fremdkörper in die Powerwall einführen. WARNUNG: Die Powerwall und ihre Komponenten dürfen keiner direkten Flammeneinwirkung ausgesetzt sein. WARNUNG: Die Powerwall nicht in der Nähe von Heizgeräten montieren. WARNUNG: Die Powerwall und ihre Komponenten nicht in Wasser oder andere Flüssigkeiten tauchen. VORSICHT: Die Powerwall nicht mit Lösungsmitteln reinigen bzw. die Powerwall keinen brennbaren oder aggressiven Chemikalien/Dämpfen aussetzen. VORSICHT: Keine Flüssigkeiten, Teile und Zubehörartikel verwenden, die nicht in dieser Anleitung aufgeführt sind. Das gilt auch für Teile und Zubehör von Fremdherstellern sowie Teile und Zubehör, die nicht direkt von Tesla oder einem Tesla Vertragspartner erworben werden. VORSICHT: Die Powerwall nicht länger als einen (1) Monat unter Lagerungsbedingungen lagern und nicht länger als einen (1) Monat von der Stromzufuhr trennen, ohne dass die Lagerungsbedingungen von Tesla erfüllt sind. VORSICHT: Die inneren oder äußeren Bauteile der Powerwall nicht lackieren (gilt auch für das Gehäuse). VORSICHT: Die Powerwall nicht direkt an die Kabel einer Photovoltaikanlage anschließen. VORSICHT: Bei der Installation in einer Garage oder in der Nähe von Fahrzeugen ist darauf zu achten, dass sich die Powerwall außerhalb des Fahrbereichs befindet. Nach Möglichkeit sollte die Powerwall an einer Seitenwand und/oder über Stoßstangenhöhe installiert werden. Umgebungsbedingungen WARNUNG: Durch die Einbauhöhe muss gewährleistet sein, dass die Powerwall bei Überschwemmungen keinen Schaden nimmt. WARNUNG: Betrieb und Lagerung der Powerwall bei Temperaturen außerhalb des vorgegebenen Bereichs können zu Schäden an der Powerwall führen. WARNUNG: Die Umgebungstemperatur der Powerwall darf +60 °C nicht überschreiten und -30 °C nicht unterschreiten. VORSICHT: Die Powerwall darf nicht in der Nähe von Wasserquellen (auch Regenrinnen, Wasserhähne, Sprinkleranlagen usw.) montiert werden. VORSICHT: Schneeansammlungen um die Powerwall müssen vermieden werden.33 p. 3831

1. Powerwall Garantie

Die Tesla Powerwall wird mit einer Garantie geliefert, deren Laufzeit an das Vorhandensein einer Verbindung der Powerwall mit dem Internet geknüpft ist. Damit die volle Garantie für 10 Jahre gilt, muss die Powerwall zuverlässig mit dem Internet verbunden sein, sodass Tesla Firmware-Upgrades aus der Ferne durchführen kann. Falls keine Internetverbindung hergestellt wird oder diese für längere Zeit unterbrochen ist und Tesla Sie nicht erreichen kann, kann die Garantie auf 4 Jahre beschränkt werden.

2. Pflege und Wartung

Umgebungsanforderungen Die Powerwall kann innerhalb des unten angegebenen Betriebstemperaturbereichs Lade- und Entladevorgänge durchführen. In den Grenzbereichen des Temperaturbereichs begrenzt die Powerwall möglicherweise die Lade- oder Entladeleistung, um die Batterielebensdauer zu verlängern. Für optimale Leistung sollte die Durchschnittstemperatur über die Lebensdauer des Systems hinweg innerhalb des unten angegebenen optimalen Temperaturbereichs liegen. Betriebstemperatur -20 °C bis 50 °C Optimale Temperatur 0 °C bis 30 °C

Pflege und Reinigung Bei Installation im Freien müssen die Seiten der Powerwall von Laub und anderen Verunreinigungen frei gehalten werden, um einen optimalen Luftstrom zu ermöglichen. VORSICHT: Keine Gegenstände an die Powerwall lehnen, auf der Powerwall ablegen oder an die Kabel und Kabelkanäle zur Powerwall hängen. VORSICHT: Die Powerwall mit einem weichen, flusenfreien Lappen reinigen. Bei Bedarf kann der Lappen mit etwas milder Seife und Wasser angefeuchtet werden. VORSICHT: Die Powerwall nicht mit Lösungsmitteln reinigen bzw. die Powerwall keinen brennbaren oder aggressiven Chemikalien/Dämpfen aussetzen. Wartung Powerwall und Gateway erfordern keine im Voraus geplante vorbeugende Instandhaltung. Die einzige vom Benutzer zu erledigende Wartung besteht darin, die Powerwall frei und sauber zu halten, insbesondere um den Lufteinlass und -auslass herum.34 Powerwall Betriebsanleitung

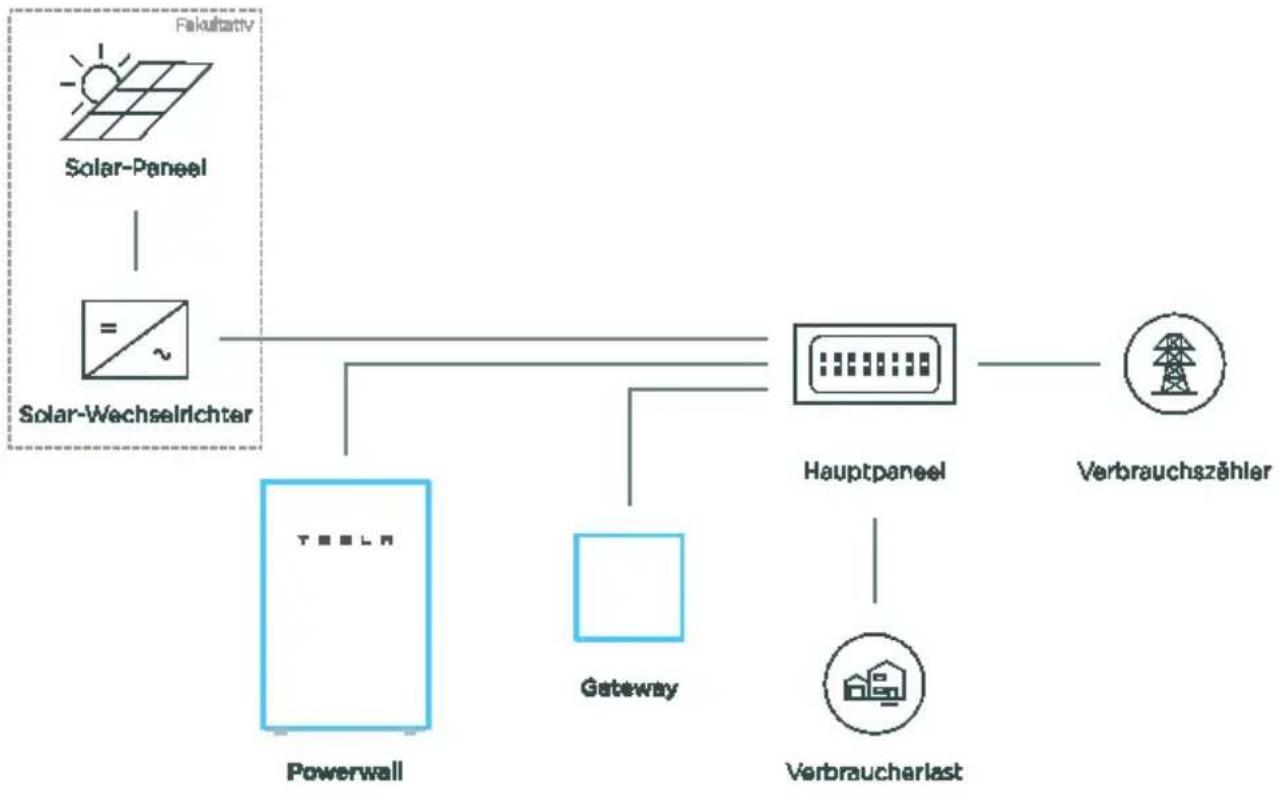

Über Powerwall Die Powerwall 2 AC ist eine vollständig integrierte Wechselstrom-Batterie für den Heimbereich oder das Kleingewerbe. Die wiederaufladbare Lithium-Ionen-Batterie steigert den Eigenverbrauch der Photovoltaikanlage, erhöht Ihre Unabhängigkeit vom öffentlichen Stromnetz oder reduziert Ihre Stromkosten. Gateway steuert den Betrieb des Systems und ermöglicht eine Fernüberwachung der Energienutzung.

Überwachen des Systems Mit der Tesla App können Sie den Betrieb des Systems von Ihrem mobilen Gerät aus überwachen und dabei u. A. folgende Informationen abrufen:

• Echtzeit-Energienutzung

• Energieverbrauchs-Historie

• Anteile der Energienutzung aus Solar, Stromnetz und Powerwall-Speicher Die neueste Version der Tesla App finden Sie unter www.tesla.com

Überblick Ein Powerwall 2 AC-System umfasst folgende Komponenten und Bestandteile: Komponente/Bestandteil Name

Kabelanschlussraum Powerwall

Wechselrichtermodul Powerwall

An/Aus-Schalter Powerwall

LED-Anzeige Powerwall

Betrieb Der Gateway ermöglicht eine Steuerung und Überwachung über die Tesla App. Im Normalbetrieb wird die Powerwall vom Gateway gesteuert, und der An/Aus-Schalter der Powerwall sollte in der AN-Stellung bleiben. Um Fehler im Betrieb der Powerwall zu untersuchen, kann es notwendig sein, die Powerwall abzuschalten oder anhand ihrer LED- Anzeige auf ordnungsgemäßen Betrieb zu prüfen. WARNUNG: Die Powerwall darf nur betrieben werden, wenn alle Abdeckungen angebracht sind. WARNUNG: Keine Komponenten von der Powerwall trennen oder daran anschließen. VORSICHT: Nicht mit der Powerwall über Geräte oder Diagnosesysteme von Fremdherstellern kommunizieren, die zwischen Powerwall und Gateway angeschlossen werden.36 Powerwall Betriebsanleitung Fehlerbehebung Wenn das System nicht ordnungsgemäß funktioniert, befolgen Sie bitte die Anweisungen unten. VORSICHT: Powerwall und Gateway können nicht vom Benutzer repariert werden. Reparaturen müssen von einem Tesla Vertragsinstallateur durchgeführt werden.

• Die LED an der rechten Seite der Powerwall gibt deren Status an: LED-Zustand Bedeutung An (dauerhaft) Powerwall aktiv/Kommunikation mit Gateway An (blinkend) Powerwall aktiv/keine Kommunikation mit Gateway An (pulsierend) Powerwall aktiv und im Lade- oder Entladebetrieb Aus Powerwall nicht aktiv oder abgeschaltet

• Die Kommunikation mit dem Gateway ist über die Tesla App nicht möglich: Prüfen, ob die lokale Internetverbindung aktiv ist.

• Wenn weder Gateway noch Powerwall reagieren:

1. Powerwall durch Stellen des An/Aus-Schalters in die Stellung AUS abschalten.

2. Die Wechselspannungshauptschalter für das System (Gateway und Powerwall)

3. Warten Sie mindestens eine Minute lang.

4. Wechselspannungshauptschalter wieder einschalten.

5. Powerwall einschalten.

HINWEIS: Das Gateway hält Spannungsstößen von bis zu 1 kV stand (gemessen zwischen Leitung und Masse oder Neutralleiter und Masse). Wenn diese Schwelle (z. B. durch einen Blitzschlag) überschritten wird und das System nicht mehr reagiert oder die Kommunikation mit der Tesla App abbricht, gehen Sie wie folgt vor:

1. Schalten Sie die Powerwall aus.

2. Schalten Sie die Wechselspannungshauptschalter für Gateway und Powerwall aus.

3. Wenden Sie sich an den Tesla Support für Unterstützung.

Technischer Support Falls Sie weitere Unterstützung benötigen, wenden Sie sich über die Telefonnummer für Ihre Region an das Tesla Serviceteam. Support-Telefonnummern für alle Regionen finden Sie unter: https://www.tesla.com/support/powerwall Wenn Sie sich an Tesla wenden, sollten Sie folgende Informationen bereithalten:

• Name des Eigentümers

• Beste Möglichkeit für Tesla, Sie zu erreichen (Name, Telefonnummer, E-Mail- Adresse)

• Seriennummern von Gateway und Powerwall (siehe Abschnitt 5 „Systeminformationen“)

• Kurze Beschreibung des Problems37

4. Verhalten in Notfällen

Bei einer akuten Gefährdung der Sicherheit oder Gesundheit sind zunächst zwei Dinge zu beachten, bevor Sie die nachstehenden weiteren Empfehlungen befolgen:

1. Benachrichtigen Sie sofort die Feuerwehr bzw. den zuständigen Rettungsdienst.

2. Benachrichtigen Sie alle potenziell betroffenen Personen, und sorgen Sie dafür, dass der

Bereich evakuiert werden kann. WARNUNG: Befolgen Sie die nachstehenden Empfehlungen nur dann, wenn dies gefahrlos möglich ist. Bei Bränden:

• Powerwall abschalten und dann den Wechselspannungshauptschalter zur Powerwall ausschalten.

• Wechselspannungshauptschalter zum Gateway ausschalten.

• Als Löschmittel sind Wasser, CO

und ABC-Löschpulver zulässig. Feuerlöscher für die Brandklasse D (Metallbrand) sind nicht zulässig. Bei Überschwemmung:

• Wenn ein Teil der Batterie, des Gateway oder der Verkabelung Kontakt zum Wasser hat, halten Sie sich vom Wasser fern!

• Powerwall abschalten und dann den Wechselspannungshauptschalter zur Powerwall ausschalten.

• Wechselspannungshauptschalter zum Gateway ausschalten.

• Um die Anlage zu schützen, identifizieren Sie die Wasserquelle, stellen Sie das Wasser ab, und pumpen Sie das Wasser aus dem Raum ab, sofern dies möglich ist.

• Lassen Sie den Bereich vor der erneuten Verwendung vollständig trocknen. Bei ungewöhnlicher Geruchs- oder Rauchentwicklung:

• Powerwall abschalten und dann den Wechselspannungshauptschalter zur Powerwall ausschalten.

• Wechselspannungshauptschalter zum Gateway ausschalten.

• Vergewissern Sie sich, dass die Powerwall nicht zu anderen Gegenständen Kontakt hat.

• Sorgen Sie für ausreichend Belüftung. Bei ungewöhnlichen Geräuschen:

• Powerwall abschalten und dann den Wechselspannungshauptschalter zur Powerwall ausschalten.

• Wechselspannungshauptschalter zum Gateway ausschalten.

• Überprüfen Sie die Belüftungsöffnungen an beiden Seiten der Powerwall sowie den Lüfter auf Fremdkörper. Bei Kühlmittelaustritt an der Powerwall: WARNUNG: Laut der US-Umweltschutzbehörde kann Kühlmittel von der Haut aufgenommen werden und innere Organe schädigen. Das Kühlmittel darf nicht mit dem menschlichen Körper in Berührung kommen (u. a. Haut, Augen, Mund)!

• Powerwall abschalten und dann den Wechselspannungshauptschalter zur Powerwall ausschalten.

• Wechselspannungshauptschalter zum Gateway ausschalten.

• Sorgen Sie für ausreichend Belüftung.38 Powerwall Betriebsanleitung Beim Aufnehmen von Kühlmitteltropfmengen:

• Tragen Sie eine Schutzbrille, Gummihandschuhe, eine lange Hose, langärmelige Oberbekleidung und geschlossenes Schuhwerk.

• Fangen Sie weitere Tropfmengen ggf. mit einem geeigneten Behälter auf. Die Powerwall enthält bis zu 2,3 Liter Kühlmittel.

• Binden Sie die Tropfmengen sofort mit Katzenstreu, Sägemehl oder einem anderen Bindemittel. Warten Sie, bis das Bindemittel so viel Kühlmittel wie möglich gebunden hat.

• Nehmen Sie das feuchte Bindemittel mit Papiertüchern auf, und entsorgen Sie die verschmutzten Papiertücher in einem verschlossenen Kunststoffbeutel. Entsorgen Sie den verschlossenen Kunststoffbeutel im Hausmüll.

• Beseitigen Sie jegliche Reste mit Seife und warmem Wasser. In jedem Fall gilt: Sobald die Situation stabil ist, wenden Sie sich an den Tesla Vertragsinstallateur, der das System installiert hat.
