Powerwall 2 AC - Caricatore per telefono TESLA - Manuale utente e istruzioni gratuiti

MANUALE UTENTE Powerwall 2 AC TESLA

Per i documenti più recenti sull'unità Powerwall in tutte le lingue supportate, inclusa la Garanzia, visitare il site Web all'indirizzo www.tesla.com/support/powerwall.

Per la garanzia completa di 10 anni del prodotto, l'unità Powerwall deve essere registrata completando il processo di messa in opera e inviando le informazioni di sistema a Tesla.

Avvertenza: Leggere l'intero documento prima di installare o utilizzare l'unità Powerwall. La mancata osservanza delle istruzioni o delle avvertenze riportate nel presente documento possono causare scosse elettriche, gravi lesioni o morte oppure possono danneggiare l'unità Powerwall, rendendola inoperativa.

SPECIFICHE DEL PRODOTTO

Il presente manuale è valido per i seguenti prodotti:

Powerwall 2 AC (1092170-xx-x o 2012170-xx-x)
- Gateway (1099752-xx-x)
- Gateway Meter (1112484-xx-x)

Tutte le specifiche e le descrizioni continue nel presente documento sono state verificate come accurate alla data di stampa. Tuttavia, essendo il miglioramento continuo un obiettivo importante per Tesla, ci riserviamo il diritto di apportare modifiche al prodotto in qualiasi段时间o.

Le immagini riportate nel presente documento vengono fornite a titolo puramente dimostrativo. A seconda della versione del prodotto e del mercato di destinazione, i dettagli potrebbero apparire leggermente diversi.

ERRORI O OMIISSIONI

Per comunicare eventuali imprecisioni o omissioni del presente manuale, inviare una e-mail a: [e-mail].

DISPOSITIVO ELETTRONICO: NON GETTARE

È necessario effettuare il corretto smaltimento delle batterie. Per i requisiti dello smaltimento,fare riferimento alle normative locali.

MADE IN THE USA

©2018 TESLA, INC. Tutti i diritti riservati.

Tutte le informazioni contenate nel presente documento sono soggette ai diritti di copyright e ad altri diritti di proprietà intellettuale di Tesla, Inc. e relativi licenziatari. É vietata la modifica, la riproduzione o la copia, totale o parziale, della presente documentazione perché l'autorizzazione scritta di Tesla, Inc. e dei relativi licenziatari. Su richiesta sono disponibili ulteriori informazioni. Di seguito sono riportati i marchi commerciali o marchi registrati di Tesla, Inc. negli Stati Uniti e in altri Paesi:

TESLA

TESLA MOTORS

TESLA

POWERWALL

Tutti gli altri marchi commerciali contenuti nel presente documento sono di proprietà dei rispettivi proprietari e il loro utilizzo non implica alcun tipo di sponsorizzazione o promozione dei relativi prodotti o servizi. è severamente vietato l'utilizzo di qualiasi marchio riportato nella presente documentazione o sul prodotto.

SOMMARIO

ISTRUZIONI IMPORTANTI SULLA SICUREZZA 53

Simboli presenti nel documento 53
Informazioni generali 53
Condizioni ambientali 54

1. Garanzia Powerwall 55

2. Cura e manutenzione 55

Requisiti ambientali 55
Cura e pulizia 55
Manutenzione 55

3. Sistema Powerwall 56

Informazioni sulle unità Powerwall 56
Monitoraggio del sistema. 56
Panorama 57
Funzionamento 57
Risoluzione dei problemi 58
Assistenza tecnica 58

4. Cosa fare in caso di emergenza 59

5. Informazioni sulsystema 60

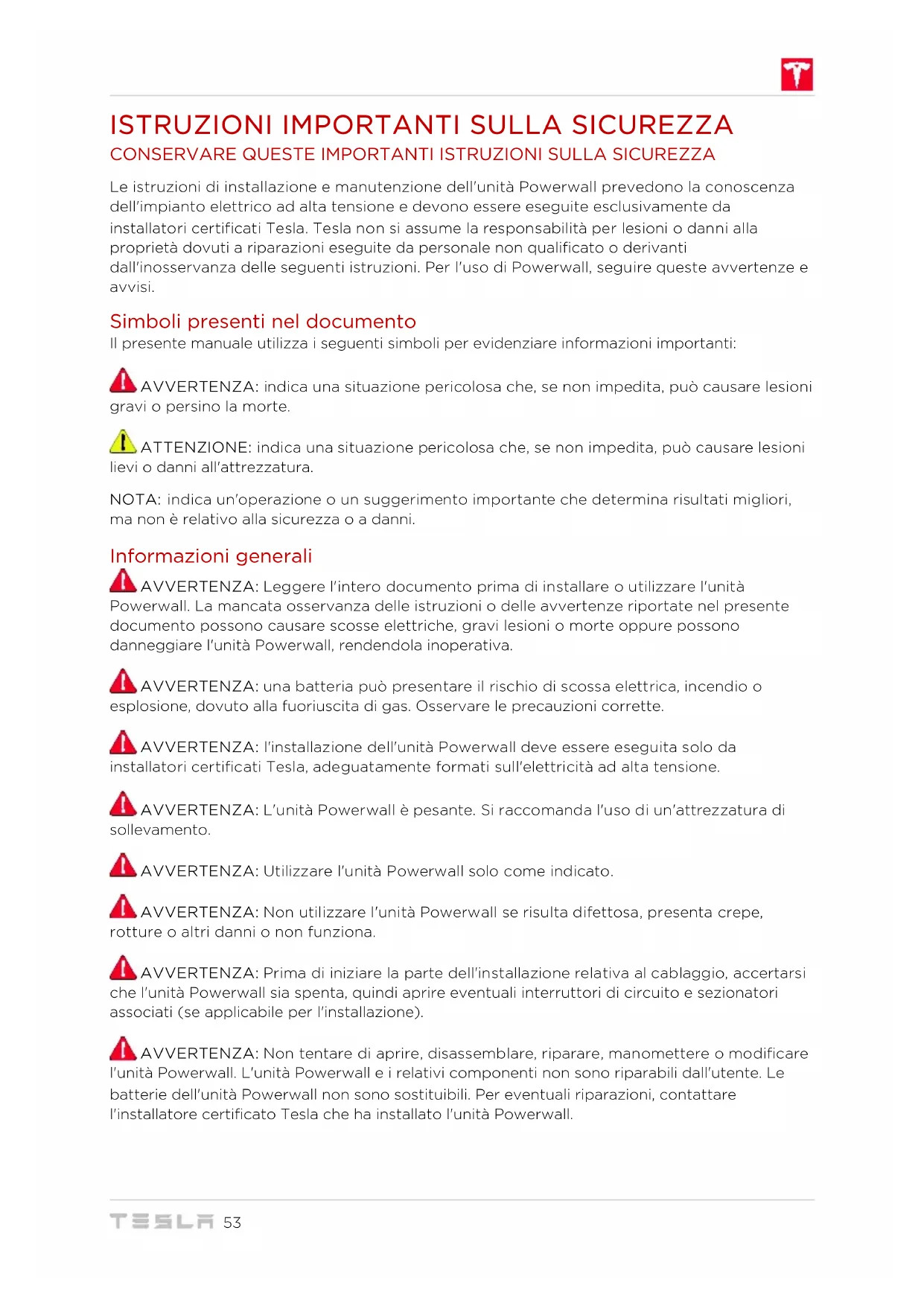

ISTRUZIONI IMPORTANTI SULLA SICUREZZA CONSERVARE QUESTE IMPORTANTI ISTRUZIONI SULLA SICUREZZA

Le istruzioni di installazione e manutenzione dell'unità Powerwall prevedono la conoscenza dell'impianto elettrico ad alta tensione e devono essere eseguite esclusivamente da installatori certificati Tesla. Tesla non si assume la responsabilità per lesioni o danni alla proprietà dovuti a riparazioni eseguite da personale non qualificato o derivanti dall'inosservanza delle seguenti istruzioni. Per l'uso di Powerwall, seguire queste avvertenze e avvisi.

Simboli presenti nel documento

Il presente manuale utilizza i seguenti simboli per evidenziar informazioni importanti:

AVVERTENZA: indica una situazione pericolosa che, se non impedita, cui causare lesioni gravi o persino la morte.

ATTENZIONE: indica una situazione pericolosa che, se non impedita, cui causare lesioni lievi o danni all'attrezzatura.

NOTA: indica un'operazione o un suggerimento importante che determina risultati migliorari, ma non è relativivo alla sicurezza o a danni.

Informazioni generali

AVVERTENZA: Leggere l'intero documento prima di installare o utilizzare l'unità Powerwall. La mancata osservanza delle istruzioni o delle avvertenze riportate nel presente documento possono causare scosse elettriche, gravi lesioni o morte oppure possono danneggiare l'unità Powerwall, rendendola inoperativa.
AVVERTENZA: una batteria può essere presentare il rischio di scossa elettrica, incendio o esplosione, dovuto alla fuoriuscita di gas. Osservare le precauzioni corrette.
AVVERTENZA: l'installazione dell'unità Powerwall deve essere eseguita solo da installatori certificati Tesla, adeguatamente formati sull'elettricità ad alta tensione.
AVVERTENZA: L'unità Powerwall è pesante. Si raccomanda l'uso di un'attrezzatura di sollevamento.
AVVERTENZA: Utilizzato l'unità Powerwall solo come indicato.
AVVERTENZA: Non utilizzato l'unità Powerwall se risulta difettosa, presente crepe, rotture o altri danni o non funziona.
AVVERTENZA: Prima di iniziare la parte dell'installazione relativa al cablaggio, accertarsi che l'unità Powerwall sia spenta, quando aprire eventuali interruttori di circuito e sezonatori associati (se applicabile per l'installazione).
AVVERTENZA: Non tentare di aprire, disassemblare, riparare, manomettere o modificare l'unità Powerwall. L'unità Powerwall e i relativi componenti non sono riparabili dall'utente. Le batterie dell'unità Powerwall non sono sostituibili. Per eventuali riparazioni, contattare l'installatore certificato Tesla che ha installato l'unità Powerwall.

AVVERTENZA: Per proteggere Powerwall e i relativi componenti da danni durante il trasporto, maneggiarla con cura. Non urtare, tirare, trascinare o salire sull'unità Powerwall. Non sottoporre l'unità Powerwall ad alcuna forza eccessiva. Per impedire eventuali danni, lasciare l'unità Powerwall nel relativo imballaggio di spedizione fino al momento del montaggio.

AVVERTENZA: Non insere oggetti estranei in alcuna parte dell'unità Powerwall.

AVVERTENZA: Non esporre l'unità Powerwall o i relativi componenti a fiamme dirette.

AVVERTENZA: Non installare l'unità Powerwall in prossimità di apparecchiature di riscaldamento.

AVVERTENZA: non immergere l'unità Powerwall o i relativi componenti in acqua o altri fluidi.

ATTENZIONE: non utilizzato solventi per pulire l'unità Powerwall né esporla a sostanze chimiche o vapori penetranti o infiammabili.

ATTENZIONE: non utilizzato fluidi, parti o accessori diversi da quelli specificati nel presente manuale, incluso l'uso di parti o accessori non originali Tesla, o parti o accessori non acquistati direttamente da Tesla o da terzi certificati Tesla.

ATTENZIONE: Non lasciare l'unità Powerwall in condizioni di stoccaggio per più di un (1) mese né lasciare collegata l'alimentazione elettrica per più di un (1) mese perché averMESSO l'unità Powerwall in condizioni di stoccaggio conformmente alle specifiche previste da Tesla.

ATTENZIONE: Non verniciare alcuna parte dell'unità Powerwall, inclusi componenti esterni o interni quali l'involucro esterno o l'alloggiamento.

ATTENZIONE: non collegare l'unità Powerwall direttamente a un impianto fotovoltaico (PV).

ATTENZIONE: Se si installa l'unità Powerwall in un garage o accanto a veicoli, posizionarla in modo che non sia di intralcio. Se possibile, installare l'unità Powerwall su una parete laterale e/o a un'altezza superiore al paraurti di un veicolo.

Condizioni ambientali

AVVERTENZA: Installare l'unità Powerwall in una posizione adeguata per impedire danni dovuti ad allagamento.
AVVERTENZA: Il funzionamento o lo stoccaggio dell'unità Powerwall a temperature al di fuori della gamma specificata potrebbe causare danni.
AVVERTENZA: Non esporre l'unità Powerwall a temperature ambiente superiori a 60^ (140^) o inferiori a -30^ (-22^) .
ATTENZIONE: Assicurarsi che non vi siano fonti d'acqua su o accanto l'unità Powerwall, inclusi tubi di scarico, irrigatori o rubinetti.
ATTENZIONE: Accertarsi che intorno all'unità Powerwall non si accumuli neve.

1. Garanzia Powerwall

L'unità Tesla Powerwalliene fornita con una garanzia i cui termini dipendono dal collegamento dell'unità Powerwall a Internet.

Per assicurarsi la garanzia dell'unità Powerwall di 10 anni, è necessario effettuare un collegamento affidabile a Internet per consentire gli aggiornamenti del firmware in remoto da Tesla. Nel caso in cui il collegamento a Internet non venga stabilito o venga interrotto per un periodo prolongato e Tesla non sia in grado di contattarvi, la garanzia potrebbe essere limitata a 4 anni.

Per ulteriori informazioni, fare riferimento alla Garanzia Tesla Powerwall valida per l'area in cui si risiede sul site Web www.tesla.com.

2. Cura e manutenzione

Requisiti ambientali

L'unità Powerwall è in grado di caricare e scaricare energia elettrica nella gamma di temperature d'esercizio specificata di seguito. A temperature esterne alla gamma indica, l'unità Powerwall potrebbe limitare la potenza di carica o scarica per migliorare la durata della batteria.

Per prestazioni ottimali, la temperature ambiente media deve rientare nella gamma di temperature ottimale specificata di seguito per l'intera vita operativa del sistema.

Temperatura d'esercizio	Da -20 °C a 50 °C
Temperatura ottimale	Da 0 °C a 30 °C

Cura e pulizia

Se l'unità Powerwall è installata all'esterno, mantenerne i lati sgombri da foglie o altri detriti per assicurare un flusso d'aria ottimale.

ATTENZIONE: Non appoggiarsi, non accastare oggetti di alcun tipo sulla parte superiore e non appendere nulla sull'unità Powerwall, sui cavi o sulla canalina.
ATTENZIONE: Per pulire l'unità Powerwall, utilizzare un panno morbido, nella pelucchi. Se necessario, inumidire il panno escludamente con sapone neutro e acqua.
ATTENZIONE: Non utilizzato solventi per pulire l'unità Powerwall né esporla a sostanze chimiche o vapori penetranti o infiammabili.

Manutenzione

L'unità Powerwall e Gateway non richiedono interventi di manutenzione Preventiva pianificati in anticipo. L'unico intervento di manutenzione richiesto al proprietario consiste nel mantenere l'unità Powerwall sgombra da detriti, in particolare intorno alla presa d'aria e allo scarico.

3. Sistema Powerwall

Informazioni sulle unità Powerwall

L'unità Powerwall 2 AC è unsystema di batteria CA completamente integrato per l'uso in proprieta residenziali o commerciali di dimensioni ridotte. Il relativo pacco batterieagliioni di litio ricaricabile consente lo stoccaggio dell'energia per il consumo diretto di energia solare, lo spostamento dei carichi (load shifting) o l'indipendenza energetica. Gateway controlling the functionamento del systeme e consente il monitoraggio remoto del consumo di energia elettrica.

Monitoraggio del sistema

L'app Tesla consente di monitorare il funzionamento del systema dal dispositorio mobile, compreso quanto segue:

Consumo dell'energia elettrica in tempo reale
Storico dei consumi di energia elettrica
Riserva di energia elettrica
- Quantità relative di energia elettrica utilizzate per consumo dell'energia solare, consumo della rete elettrica e consumo dell'accumulo di energia nell'unità Powerwall

Per scaricare la versione aggiornata dell'app Tesla, visitare il site Web all'indirizzo www.tesla.com.

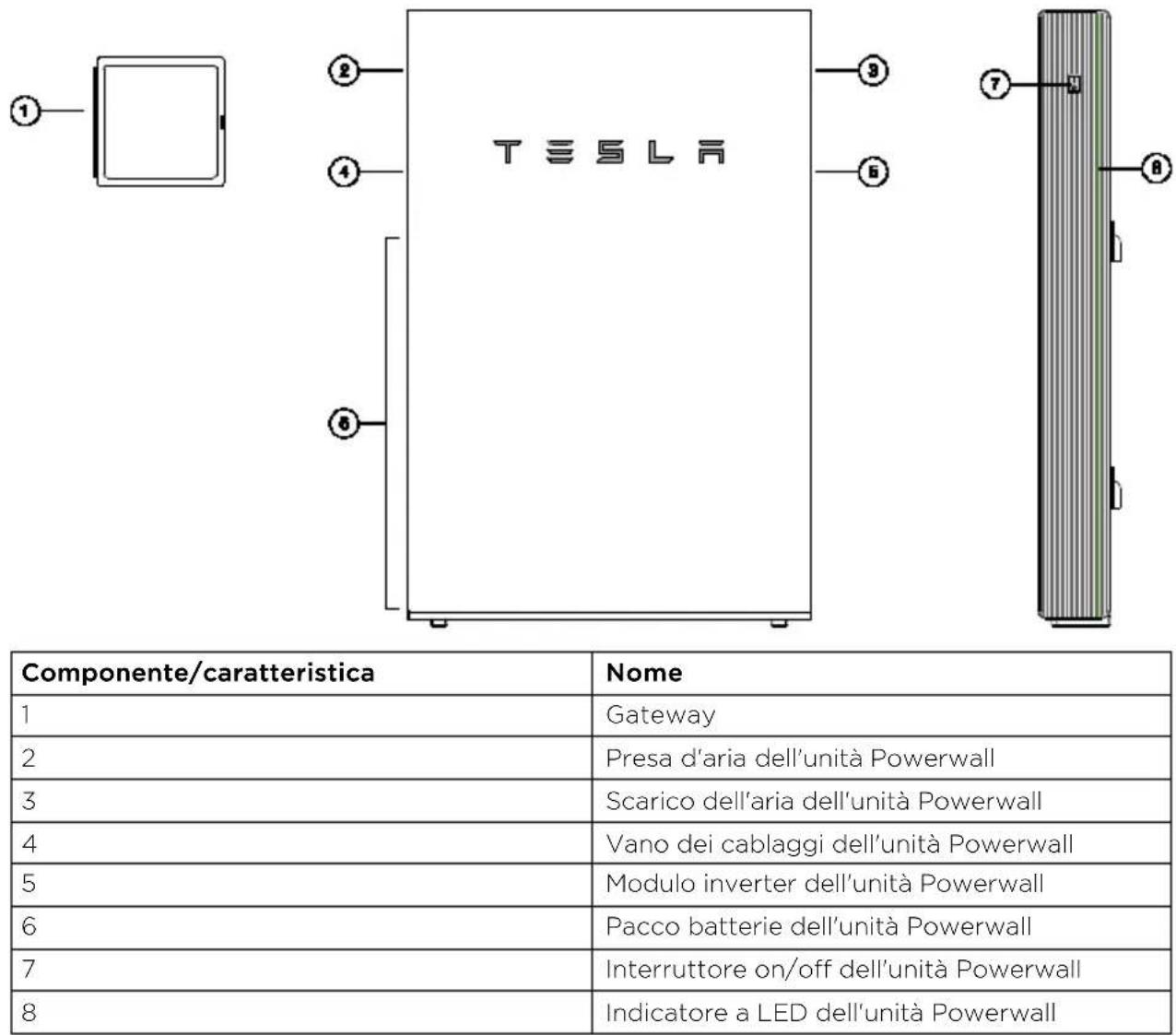

Panorama

Unsystema Powerwall 2 AC include i seguenti componenti e caratteristiche:

Funzionamento

Gateway consente di controllare e monitorare le funzioni tramite l'app Tesla. Durante il normale funzionamento, l'unità Powerwall è controllata dal Gateway e l'interruttore on/off dell'unità Powerwall deve rimanere in posizione ON. Durante la risoluzione di problemi relativi al funzionamento dell'unità Powerwall, potrebbe essere necessario specnere l'unità Powerwall o fare riferimento all'indicatore a LED per confirmarne il corretto funzionamento.

AVVERTENZA: Non azionare l'unità Powerwall se tutte le coperture non sono montate.
AVVERTENZA: Non scollegare o collegare alcun dispositivo all'unità Powerwall.
ATTENZIONE: Non tentare di utilizzato strumenti o diagnostica di terme parti per la comunicazione tra Powerwall e Gateway.

Risoluzione dei problemi

Se ilsystema non funziona correttamente, procedere come segue.

1. ATTENZIONE: L'unità Powerwall e Gateway non sono riparabili dall'utente e devono il risere riparati da un installatore certificato Tesla.

2. Controllare il LED sul lato destro dell'unità Powerwall per determinarne lo stato:

Stato LED	Significato
On (fisso)	Unità Powerwall attivata/comunicazione con Gateway
On (lampeggiante)	Unità Powerwall attivata/nessuna comunicazione con Gateway
On (impulsi)	Unità Powerwall attivata e in carica o in scarica
Off	Unità Powerwall non attivata o spenta

• Se non è possibile comunicare con Gateway tramite l'app Tesla, assicurarsi che la connessione Internet domestica sia funzionante.
  Se Gateway e l'unità Powerwall non rispondono:

• Specnere I'unita Powerwall portando I'interruttore on/off in posizione OFF.

• Disinserire gli interrupttori di circuito CA del sistema (Gateway e Powerwall).
• Attendere almeno un minuto.
• Reinserire gli interrupttori di circuito CA.
• Accendere l'unità Powerwall.

NOTA: Il Gateway è in grado di sostenere sovraccarichi fino a 1kV (valore misurato tra la linea e la massa o tra il neutro e la massa). In caso di superamento di tale soglia, ad esempio a causa di un fulmine, con seguente mancata risposta del sistema o perdita delle Communicationi dell'app Tesla con il sistema, effettuare quanto segue:

1. Specnere I'unita Powerwall.
2. Disattivare isezionatori CA di Gateway e Powerwall.
3. Contattare Tesla per assistenza.Assistenza tecnica.

In caso si necessiti di ulteriore assistenza, contattare il team Tesla Service al numero Telefonico attivo per l'area in cui si risiede. I numero di telefono attivi nelle varie regioni sono disponibili all'indirizzo:

Quando si contatta Tesla, tenera a portata di mano le seguenti informazioni:

• Nome del proprietario
  Modalità preferita per essere contattati da Tesla (nome, numero di Telefono, e-mail)
• Numeri di seri e Gateway e Powerwall (vedere la sezione 5 "Informazioni sulsystema")
• Breve descrizione del problema

4. Cosa fare in caso di emergenza

In caso di minaccia per la salute o per la propria sicurezza, seguire sempre queste due precauzioni prima di osservare i suggerimenti elencati di seguito:

1. Contattare immediatamente i vigili del fuoco o altre squadre di pronto intervento.
2. Avvisare tutte le personne che potrebbero essere in pericolo e assicurarsi che siano in grado di evacuire l'area.

AVVERTENZA: Eseguire le azioni suggerite solo se in sicurezza.

In caso di incendio:

• Specnere l'unità Powerwall, quindi disinserire l'interruttore di circuito CA sul lato unità Powerwall.
  Disinserire I'interrupttre di circuito CA sul lato Gateway.
• I tipi di estintori consentiti sono ad acqua, CO 2 e ABC. Evitare gli estintori di tipo D (metallo inflammabile).

In caso di allagamento:

Evitare il contatto con acqua se la batteria, Gateway o il cablaggio sono sommersi.
- Specnere l'unità Powerwall, quindi disinserire l'interruttore di circuito CA sul lato unità Powerwall.
Disinserire I'interruptore di circuito CA sul lato Gateway.
Se possibile, per proteggere il systema, individuare e interrompere la fonte di emissione dell'acqua, quindi scaricare l'acqua con una pompa.
- Lasciare asciugare completeness l'area prima dell'uso.

In presenza di un odore insolito o fumo:

• Specnere l'unità Powerwall, quindi disinserire l'interruttore di circuito CA sul lato unità Powerwall.
  Disinserire I'interrupttre di circuito CA sul lato Gateway.
  Assicurarsi che non vi sia nulla a contatto con l'unità Powerwall.
• Arieggiare il locale.

In presenza di rumori anomali generati dall'unità Powerwall:

• Specnere l'unità Powerwall, quindi disinserire l'interruttore di circuito CA sul lato unità Powerwall.
  Disinserire I'interrupttre di circuito CA sul lato Gateway.
  Assicurarsi che non vi sia nulla quello sfiato sui due lati dell'unità Powerwall o nella ventola.

In presenza di perdite di liquido di raffreddamento dall'unità Powerwall:

AVVERTENZA: Secondo l'Agenzia per la protezione ambientale degli Stati Uniti, il liquido affreddamento può essere assorbito alla pelle e causare danni agli organi interni.

Assicurarsi che non entri a lavoro con alcuna parte del corpo inclusi, ma non limitatamente a, pelle, occhi e bocca.

• Specnere l'unità Powerwall, quindi disinserire l'interruttore di circuito CA sul lato unità Powerwall.
  Disinserire l'interruttore di circuito CA sul lato Gateway.
• Arieggiare il locale.

Per la pulizia del liquido di raffreddamento fuoriuscito:

• Indossare occhiali di sicurezza, guanti di gomma, pantaloni lunghi, camicia a maniche lunghe e scarpe chiuse.
• Evitare ulteriori perdite di liquido di raffreddamento collocando un secchio in corrispondenza della perdita. L'unità Powerwall contiene fino a 2,3 litri (2,4 qt) di liquido di raffreddamento.
• Versare immediatamentelettiera per gatti,segatura oaltro materiale assorbente sulla perdita.Far assorbire quanto più possibile il liquido.
  Utilizzare panni di carta per raccogliere il materiale assorbente utilizzato e gettare i panni sporchi in un sacchetto di plastica sigillato. Gettare il sacchetto di plastica sigillato nella spazzatura.
  Pulire eventuali resti con sapone e acqua calda.

In agli caso, quando la situazione si è ristabilita, contattare l'installatore certificato Tesla che ha installato il sistema.

5. Informazioni sulsystema

I numero di seri per il sestma sono riportati sulla terza pagina di copertina di questa guida. Conservare queste informazioni in caso sa necessario un intervento di assistenza sul sistema.

ComponenteNumero di serie

Component Serienummer

Gateway

Gateway Meter

Powerwall #1

Powerwall #2

Powerwall #3

Powerwall #4

Powerwall #5

Powerwall #6

Powerwall #7

Powerwall #8

Powerwall #9

Powerwall #10

Numero de série

TESLA

Tesla, Inc. 3500 Deer Creek Road Palo Alto, CA 94304

Tesla Motors Netherlands B.V.
Atlasstraat 7-9, 5047 RG Tilburg, Netherlands
