MODE D'EMPLOI Lucas Nano 602 HK AUDIO
Consignes de sécurité importantes! A dire avant de se connecter!
Ce produit a ete constructu conformement a la norme IEC 60065 par le fabricant et a quittte l'usine en bon etat de marche. Pour garantir son integrite et un fonctionnement sans risque, l'utiliser se doit de suivre les conseils et les averissemmes preconiseds dans cette notice d'utilisation. En cas d'utilisation de ce produit dans un vehicule terrestre, un navire ou un avion, ou encore à une altitude supérieure à 2 000 metres, il convient de prendre en considération les normes de sécurité suivantes, en plus de la norme IEC 60065.
ATTENTION: Afin d'éviter tout risque d'incendie et d'électrocution, n'exposez pas cet appellé à l'humidité ou à la pluie. N'ouvre pas le boitier; les pièces se trouvant à l'intérieur ne nécessitant pas d'entretien de la part des utilisateurs. Adressez-vous à un spécialiste qualifiée pour procéder à l'entretien de l'appellé.
Ce symbole,quel que soit l'endetroit ou il apparait,vous signale ces sous tension non isolées dans le boitant. Une tension ne rate pour presenter un risque d'électrocution.
Ce symbole,quel que soit I'endroit ou il apparait,vou signale
ces sous tension accessibles depuis I'extérieur du boitier.Tous les
extérieurs raccordes a un composant marqued de ce symbole
etre de type prefabriques et conformes aux specifications du
ont ou doivent avoir ete installls par des spécialistes qualifies.
Ce symbole,quel que soit I'endetroit ou il apparait,vous signale:
contructions importantes relatives à l'utilisation ou I'entretien de
teil a dire dans les documents I'accompagnant. Lisez la notice
ration.
Ce symbole,quel que soit l'endetroit ou il apparait,vous signale ne de brulure du à une surface chaude. Ne touche pas cette afin d'évité de vous brûler.
Tous les appareils électriques et Electroniques y compris les livent être éliminés séparément des déchets menagers auprès des de collecte officiels précués à cet effet.
Lizez ces instructions. Conservez ces instructions. Prenez en tous les averissements et toutes les instructions mentionnées produit ou dans cette notice d'utilisation.
- N'utilise pas ce produit à proximate de l'eau. Ne le placez pas pres de l'eau, d'une baignoire, d'un bassin, d'un évier, d'une surface humide, d'une piscine ou d'une piece humide.
- Ne mettez pas d'objet contenant du liquide sur l'appareil, par exemple, un vase, un verre ou une bouteille, etc.
- Nettoyez-le exclusivement avec un chiffon sec.
N'enlevez pas le boitier, ne serait-ce que partiellement.
- La tension de fonctionnement de l'appareil doit être régée de manière à correspondre à la tension d'alimentation de l'endroit où vous vous trouze. Si vous n'est pas sur de connaître la tension d'alimentation, demandez à votre revendeur ou à la commande d'électricité locale.
- Avant de brancher l'appareil, assurez-vous systématiquement que l'installation électrique (alimentation) dispose de systèmes de protection suffisants contre les courts-circuits et les erreurs de mise à la terre des appellés raccordés.
- Afin de réduire le risque d'électrocution, vous ne doivent jamais supprimer la mise à la terre de l'appareil. Utilisez uniquement le cable d'alimentation fournir avec le produit et maintenez la broche centrale de la prise (mise à la terre) en état de fonctionnement. Ne négligrez pas la sécurité offerte par les prises polarisées ou avec mise à la terre. Assurez-vous que l'apparéil est bien raccordé à une prise disposant d'une terre de protection et que cette-ci est en ordre de marche.
- Protégéz le cable d'alimentation afin d'éviter que qu'elles un marché dessus ou qu'il soit pince, notamment prés de la prise, de la prise murale ou à la sortie de l'appareil même! Les cables d'alimentation doivent être tout le temps maniés avec précaution. Vérifiez régulièrement que le cable n'est pas fendu ou qu'il ne présente pas de signe d'usure, en particulier prés de la prise et à la sortie de l'appareil.
N'tuilisez jamais de cable d'alimentation use.
- Débranche l'appareil en cas d'orage ou si vous ne l'utilise pas pendant une longue période.
- Débranche l'appareil uniquement en le tenant par la prise au niveau de la prise murale ou de la ballonge. L'appareil doit être placé de telle manière à ce qu'il puisse être débranche facilement à tout moment.
Fusibles: si nécessaire, remplacez-les uniquement par des fusibles de type IEC127 (5x20 mm) afin de garantir une(Meilleure performance.
Il est interdit d'utiliser des fusiibles bricolés ou de raccourcir le portefusible. Seul un personnel qualifié est habilité à replacer les fusiibles.
- Confiez tous les travaux d'entretien à des spécialistes qualifiés. Il est nécessaire d'effectuer de tels travaux lorsque l'unité a été endommagee, comme par exemple dans les cas suivants :
- Lorsque le cable d'alimentation est endommagé ou effiloché.
- Si du liquide a pentré ou un objet est tombé dans le boîtier.
- Si l'appareil a ete exposé à la pluie ou à l'humidité.
- Si l'appareil ne fonctionne pas correctement alors que vous ave suivi toutes les instructions à la dette.
- Si l'appareil est tombé ou que le boîtier est endommage.
- En cas de raccordement de haut-parleurs à cet apparcell, il faut veiller à ne pas descendre sous l'impédance minimale indiquée sur ledit apparcel ou dans la présente notice. Les cables employés doivent partager une section suffisante, qui soit conforme aux réglementations locales en vigueur.
- Ne l'explosez pas directement aux rayons du soleil.
- Ne l'installez pas a proximite d'une source de chaleur, telle qu'un radiateur, une grille de chauffage, un four ou tout autre apparéel susceptible de produit de la chaleur.
- Cet apparéil est concu pour une utilisation dans des zones climatiques modérées. Il n'est pas adapté pour une utilisation dans des pays à climat tropical.
- Ne masquez pas les bouches d'airation. Installez l'appareil conformément aux instructions du fabricant. Il ne doit pas etre place dans un emplacement confine, comme un rack ou une console, sauf si une ventilation suffisante est garantie.
- Si vous déplace l'appareil, attendez qu'il soit à température ambiente avant de le démarrer, sinon de la condensation peut se former à l'intérieur et endommager l'appareil.
- Ne posez pas de d'objet à flamme ouverte sur l'appareil, comme par exemple une bougie allumée.
- L'appareil doit être place à au moins 20~cm / 8 poucs du premier mur
- Utilisé l'appareil uniquement avec un chariot, un support, un trépiéd, des fixations ou une table recommends par le fabricant ou vendus avec le produit. Si vous utilisés un chariot, maniez-le avec précaution afin d'éviter tout risque de blessure s'il se renverse.
- Utilisez uniquement les accessoires recommendés par le fabricant. Cette consigne concerne touteASF d'accessoires, qu'il s'agisse de couverces de protection, de sacs de transport, de supports ou de dispositifs de fixation au mur ou au plafond. Si vous fixez un accessoire à l'appareil, suivez toutes les instructions d'utilisation du fabricant. N'utilise pas d'autres points de fixation que ceux préconisés par le fabricant.
- Cet apparéil NE convient PAS aux personnes dont les capacité motrices, sensorières ou mentalles sont déficientes (y compris les enfants) ou aux personnes ne disposant pas de l'expérience ou des connaissances nécessaires pour faire fonctionner leprésent apparéil.
- Cet apparéil doit dans tous les cas et être tenu constamment hors de portée des enfants de moins de quatre ans.
- N'insérez jamais d'objets à travers les grilles du boitier, car ils pouraient toucher ces pieces sous tension dangereuses ou provoquer un court-circuit pouvant causeur un risque d'incendie ou d'électrocution.
- Cet apparéil est capable de délivrer un niveau de pression acoustique de 90 dB, pouvant ainsi cause des troubles irréversibles de l'audition et L'exposition continue à une nuisance sonore peut provoquer une perte d'audition permanente. Portez des protections auditives déquiates si vous vous exposer de manière continue à un tel niveau de pression acoustique.
- Le fabricant garantit la sécurité, la fiabilité et l'efficacité de fonctionnement de son produit uniquement si:
- l'assemblage, l'extension, le réajustement, la modification ou la réparation de l'appareil ont été effectuels par le fabricant ou par des personnes agées pour ce genre de travaux.
- l'installation électrique concernée est conforme aux normes IEC (ANSI)
- l'unité est utilisée conformément au instructions d'utilisation.
- Ce produit a été optimisé pour une utilisation avec des signaux musicaux ou voix. Une utilisation avec des signaux sinusoidaux, rectangulaires ou autres signaux de mesure risque de l'endommager gravement.
Consignes de sécurité generales pour systèmes de haut-parleurs
Les systèmes de fixation doivent exclusivement être employés
pour les systèmes de haut-parleurs fournis par le fabricant et avec les accessoires de montage tels qu'évoqués dans la notice de montage. Dans ce cadre, il convient de respecter scrupl教学质量 des indications de montage du fabricant. En cas d'utilisation non conforme d'accessoires ou d'installation d'accessoires de montage non d'origine, le dommage en résultat eventuellement ne sera pas couvert par la garantie et la responsabilité du fabricant ne pourrait en aucen cas être engagee.
Si des modifications sont apportées aux haut-parleurs, aux accessoires de montage, aux raccords et fixations ainsi qu'au matériel d'élingage, la portabilité du système ne pourra plus être garantie et la responsabilité
du fabricant ne pourra en aucun cas estre engagée.
Toute réparation d' éléments de sécurité ne peut être effectuee que par le fabricant ou son représentant/agree, faute de quoi le permis d'exploitation s'estient.
L'installation sera exclusivement réalisée par un spécialiste, et il s'estiment dans des zones de montage représentant une capacité de la suffisante, un point à vérifier notamment par la prise en compte de normes de construction appliquées. Le matériel de fixation prescrit le constructeur dans la notice de montage (vis, chevilles, etc.) doit être十年ement être employé. Les raccords boulonnés doivent être sous contre tout désserrement au moyen de mesures appropriables.
Les installations fixes ou mobiles (ici les haut-parleurs,
accessories de montage compris) doivent être assurés contre la chute par deux dispositifs indépendants l'un de l'autre. Les éléments supplémentaires lâches ou les pieces se desserant doivent pouvoir être retenus par des dispositifs adaptés. En cas d'utilisation de raccords, d'éléments de fixation et de matériel d'élingage, il convient de respecter les dispositions nationales en la matière. Le calcul du dimensionnement des dispositifs de sécurité requiéré la prise en compte des charges dynamiques possibles (forces de recul).
En cas d'utilisation de trépieds, il faut sur tout prendre enération la charge maxima supportée. En outre, de par leur option, la plupart des trépieds permettent uniquement de supporter charges parfaitement centrentes. Les trépieds doiventès lors étretés de façon stable. Il est nécessaire d'assurer les trépieds par des ses supplémentaires dans les cas suivants (liste non exhaustive) :
-性和quils risquent d'etre heurts par des personnes.
Des mesures particulières peuvent également s'avérer nécessaires, à titre préventif, pour se prémunir contre des comportements dangereux de la part de spectateurs. Les trépieds ne doivent donc pas être disposés dans des voies d'évacuation ou des passages réservés aux secours. En cas d'installation sur des voies de circulation, veiller à respecter la largeur de circulation requise, à verrouiller le secteur de façon adaptée et àmettre en place la signalisation idoine. Le montage et le démontage sont des phases qui seront des risques particuliers. Il faut des lors employer des moyens auxiliaires appropriés. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière.
Lors du montage, il est indispensable de porter d'securité adaptés (en particulier un casque, desures de sécurité) et d'utiliser uniquement des ascension adaptés (echelles, échafaudages, etc.).
La responsabilité dans ce domaine incombe uniquement à la société de montage exécutante.
ATTENTION I A l'issue du montage, il y a lieu de contre-verified la n ou la suspension du système (haut-parleurs et supports).
L'exploitant des systèmes de haut-parleurs (fixes ou mobiles) est tenu de vérifier, ou de faire vérifier, tous les composants du système en fonction des réglementsations en vigueur dans le pays concerné, et de faire éliminer sans retard les événuels définis constatés.
En outre, nous reccamondans fortement de constituer une documentation détaillée sur toutes les mesures d'inspection dans les registres de contrôle ou similaires.
En cas d'utilisation prolongée ou permanente de haut-parleurs en plein air, tener compte, pour la stabilité et la capacité portante des structures et surfaces, de l'influence de paramètres tels le vent, la neige, la glace et autres facteurs thermiques. Dans ce cas, il convient en particulier de dimensionner avec des réserves de sécurité suffisantes les points de support de charge de systèmes suspendus. Veiller également, lors de ces opérations, à respecter la législation nationale en la matière.
- Adressez-vous au fabricant pour savoir si vous produit convient à un usage en extérieur.
Les systèmes de haut-parleurs professionnels sont capables duires des niveaux sonores dangereux pour la santé. Meme
des niveaux sonores a priori inoffensifs peuvent, en cas d'exposition prolongée, provocer des pertes auditives irréversibles (à partir de 95 dBA SPL environ) ! C'est pourquoi nous conséillons à toutes les personnes soumises à des niveaux sonores élevés en raison de l'exploitation de systèmes de haut-parlieurs, de porter des protections auditives professionnelles (bouchons d'oreilles ou casques antibruit).
Bienvenue dans la famille HK Audio!
Nous vous remercions d'avoir opté pour un produit de notre marque, produit que nous avons développé et fabriqué pour vous, avec le plus grand soin.
Meme si vous avez déjà une longue experience des installations de sonorisation, vous constaterez que ce produit affi che certaines caractéristiques qui seront nouvelles pour vous. C'est pourquoi nous vous conseillons de dire la presente notice et de la conserver ensuite pour consultation ultérieure.
Nous vous souhaitons le meilleur dessons!
L'équipe HK Audio
Garantie
Veuillez enregistrerVote LUCAS NAN0 602- et vous obtiendrez une prolongation de garantie gratuite pouvant aller jusqu'à 5 ans! Vous pouvez, pour ce faire, utiliser notre service d'enregistrement en ligne conviviai sur notre site www.hkaudio.com.
Si vous n'avez pas la possibilité de vous inscrite en ligne, veuillez replir entièrement et lisiblement la carte de garantie ci-jointe et nous la renvoyer par courrier ou par fax.
Cet enregistrement sera uniquement valable si la carte ad hoc dûment remplie a été returnée à HK AUDIO dans les 30 jours qui suivent la date d'achat ou si l'enregistrement a été effectué sur Internet dans les délays impartis.
Par ailleurs, nous aimerions savoir ou et par qui nos apparciels sont utilisés. Ces informations nous permettent en effet et d'améliorer encore la conception de nos produits. Bien entendu, ces données resteront confi dentielles, conformément à la législation en vigueur.
Avec tous nos remerciements
HK AUDIO
Service technique
Postfach 1509
66595 St. Wendel, Allemagne
Fax:+496851905100
Conseil: La fonctionnalité de ce produit peut être perturbée par de puis-sants champs electromagnétiques ou des décharges electrostatiques. Dans ce cas, il conviendra de couper l'appareil, puis de le rallumer pour restaurer la fonctionnalité. Si cette mesure ne suffit pas, l'appareil doit être éloigné de la source perturbatrice.
1 Généralités
Contenu de la livraison
Lors du déballage de votre LUCAS NANO 602, vérifi ez l'intégrité de la livraison. Le LUCAS NANO 602 se compose d'un subwoofer système et de deux satellites. La livraison comprend également une housse de protection, un adaptateur-réducteur pour l'embase du pied d'enceintes, ainsi qu'un cordon secteur. Ces éléments se trouvent dans le carton contenant le cordon secteur.
Composants système
Subwoofer
Le subwoofer système abrite le haut-parleur de basses de 10^ , l'électronique système active et les étages de sortie de classe D. Au dos de l'appareil fi gurent la prise secteur et les sorties haut-parleurs permettant de raccorder les satellites. S'y trouvent aussi le logement permettant d'accueillir les satellites pour le transport, ainsi que l'interrupteur Auto Sleep monté encastré et qui active automatiquement la fonction d'économie d'énergie.
S-Connect (M33)
Sur la face supérieure sont implantes le rail de guidage Easy-Click, avec ses contacts conducteurs, et l'embase M33, également conductrice et permettant de raccorder le mât S-CONNECT POLE LN. Grace à l'adaptateur réducteur foumi (M33 vers M20), des mats M20 tels que disponibles dans le commerce peuvent également être montés (mais le système ainsi obtenu n'est alors plus conducteur).
Adaptateur-reducteur (M33 vers M20)
Satellites
Chacun des deux satellites abrite un haut-parleur large bande de 4,5" ainsi qu'un tweetere de 1^ , selon une disposition coaxiale. Devant les haut-parleurs est installee une lentille acoustique, la Multicell-Transformer developed par HK Audio, qui assure une pression acoustique supérieure, reduit les distorsions et ameliore le comportement de diffusion.
La face inférieure accueille, outre I'entree pour le cable haut-parleur, une douille fi letee en 3/8" qui permet de fi xer le satellite sur un pied de micro courant. Grace a l'adaptateur Pole Mount (disponible en accessoire), il est également possible d'assurer la fi xation sur des mats courants de 35 mm de diametre. La face inférieure integre de surcroit un dispositif Easy Click pour une connexion sans fi. Les satellites peuvent ainsi etre directement encliquetes sur la mecanique Easy Click du subwoofer. Il sont des lors reliés au sub via deux contacts, ce qui permet de se passer d'une connexion cablee.
La face supérieure comprend un autre rail de guidage qui permet de coupler deux satellites « la tete en bas » sur les plans mécanique, acoustique et de conduction du signal. Résultat : un son encore plus puissant et parallèlement, un comportement de diffusion encore plus large.
Māt S-CONNECT POLE LN (disponible en option)
Réglable en hauteur progressivement et conducteur de signal, le mât S-CONNECT POLE LN assure une fi xation esthétique - sans câbles - des satellites sur le subwoofer. Le mât S-CONNECT POLE LN vient se visser dans l'embase S-CONNECT du subwoofer, tandis qu'à son autre extrémité vient s'encliqueter un satellite, via un dispositif Easy Click. La transmission du signal est ainsi assurée. En d'autres termes, toute connexion externe par cable devient superfl ue.
Signal contacts
Mise en fonction
Les satellites du LUCAS NANO 602 viennent se fi xer à l'arrière du sub, dans le logement prévu à cet eff et. Procedez comme suit pour detacher le dispos-sitif de sécurité réservé au transport :
- Posez délicatement le sub sur sa face avant (haut-parleur), puis débloquez les dispositifs de verrouillage en desserrant les vis papillons situées de part et d'autre de celui-ci. Détache la paire de satellites en la soulevant hors de son logement.
- Avant tout transport de votre LUCAS NANDO 602, assurez-vous que les satellites soient correctement maintainus par les dispositifs de verrouillage.
Système Easy-Click : plus besoin de cables
Le système d'encliquezage Easy-Click permet non seulement de relier les deux satellites mecaniquement, mais il assure aussi leur raccordement electrique.
- Pour débrancher les satellites, orientez la paire de satellites comme sur la photo ci-dessous, puis+pousse vers l'avant le satellite du dessus (celui portant l'inscription « Push to release »), de façon à le faire sortir du rail de guidage.
- Inversez la procédure à 180^ pour solidariser les satellites. Maintenez les deux satellites comme indiqué sur la photo ci-dessous, puis engagez le satellite supérieur (inscription « Push to connect ») dans le rail de guidage et poussez-le jusqu'à ce qu'il s'encliquette.
Variantes de configuration sans fi I avec Easy-Click
La confi guration la plus simple, avec le LUCAS NANO 602, est le « Mono Cube», où la paire de satellites interconnectés repose directement sur le subwoofer. Le système Easy-Click veille ici aussi à la transmission du signal entre le sub et les satellites coupés (Satellite Array).
- Disposez le subwoofer verticalamente.
- Disposéz la paire de satellites comme sur la photo ci-dessous, haut-parleurs orientés vers l'avant, puis poursez la paire de satellites dans le rail de guidage jusqu'à encliquetage complet.
Veuillez noter que, dans ce mode de fonctionnement, le système ne peut pas développer pleinement son potentiel sonore.
Système mono avec mât S-CONNECT POLE LN
Autre variante de configuration sans fil : le système « Mono », avec le mât conducteur de signal S-CONNECT POLE LN, disponible en option. Celle-ci vient se visser directement dans l'embase M33 du sub et, grâce au système Easy-Click, accueille à son autre extrémité la paire de satellites coupés (Satellite Array).
Pour ces deux variantenes de configuration sans fil, veillez à placer l'interrupteur Setup en position « Satellite Array » (cf. point 8):
Votre LUCAS NANO 602 est a present opérationnel.
D'autres varianten de confi guration, p. ex. « Stereo » et « Twin Stereo » sont détaillées, avec leurs accessoires, au chapitre 3 « Variantes de confi guration et accessoires »
2 Raccords et commandes
Power
Interrupteur perpetuant la mise sous et hors tension du LUCAS NANO 602.
Indicateur d'etat
Diode bicolore indiquant les états suivants:
- Vert = Power ON
- Rouge = Limit/Mute ou défaillence
Si la DEL émet une lumière rouge par intermittence et occasionnellement, elle indique simplement l'intervention du limiteur en cas de pic de niveau. Attention! En revanche, si la DEL d'etat reste rouge durablement avec l'appareil en fonctionnement, c'est que le système subit une surcharge. Vous doivent alors absolument réduire le niveau de signal! De même, si la DEL d'etat reste rouge en permanence alors qu'aucun signal n'est present, c'est qu'il y a dysfonctionnement.
Conseil: Pour démarrer l'ampli ou éviter les bruits de commutation, le LUCAS NANDO 602 passée en sourdine pour deux secondes environ dans les cas suivants (DEL allumée rouge):
- à la mise sous tension;
- à l'activation de l'interrupteur Setup.
Une diode restant allumée durablement indique un dysfonctionnement. Contactez notre service technique.
3 Potentiomètre Gain/Volume
Potentiomètre de réglage du volume du signal. En position « Off » (butée de gauche), le signal est complètement coupé, tandis qu'en position « Max » (butée de droite), le volume maximal est atteint.
Douilles d'entree combinées symétriques permettant le raccordement d'un signal Line. Le signal du canal 1 sort a gauche, celui du canal 2 a droite.
Entree (mini-jack stereo 3.5 mm) permutant le raccordement de sources audio de haut niveau, telles un lecteur de CD, un lecteur MP3, une table de mixage de DJ ou un ordinateur.
Attention: Dés que l'entrée mini-jack est occupée, les entrées combinées stéreo(4) passent en sourdine.
6 Potentiometre Sub
Permet de régler le niveau de basses. Plage de réglage: de -∞ à +6 dB (0 dB: position centrale).
7 Balance
Potentiomètre permettant de régler la différence de volume entre les canaux gauche et droit.
En mode de fonctionnement stéreo (Stereo Satellite) ou mono (Satellite Array) avec un seul LUCAS NANO 602, le potentiamètre Balance doit normalement rester en position centrale.
En cas d'utilisation de deux LUCAS NAND en tant que système Twin Stereo, le potentiametre Balance devrait etre tourné à fond vers la gauche ou vers la droite, en fonction du cote que le LUCAS NAND correspondant doit prendre en charge dans le système stereo (voir également les points 8, 10 et le chapitre 3).
8 Commutateur Setup
Stereo Satellite
Satellite Array
Permet de spécifique la configuration système可以选择. Selon la configuration adoptée, le LUCAS NANO 602 fournit un signal spécifique quement adaptations à un mode stéreo (Stereo Satellite) ou mono (Satellite Array) (voir également Chapitre 3 Variantes de configuration et accessoires).
Mode Stereo Satellite: le raccord Easy Click, la connexion S-CONNECT (tous deux sur la face supérieure du subwoofer) et la sortie Speaker gauche (au dos du subwoofer) sont alors alimentés par le canal gauche du signal stére. Le canal droit du signal stéreo est toujours émis via la douille Speaker Out de droite.
Mode Satellite Array: dans cette position, le filtrage système est optimisé sur les deux satellites interconnectés. Le signal est émis via le dispositif Easy Click, le mât S-CONNECT et la sortie Speaker de gauche. La sortie Speaker de droite est inactive (la LED Speaker de droite s'allume en orange).
9 Sorties Thru L/R
Signal parallele boucle des entrées 1/2 (4), pour applications de type moniteurs ou en tant que sorties DI. Les signaux sont prélevés non amplifiés directement en aval des douilles combinées XLR/jack (le signal du mini-jack stéro ne peut être prélevé). Les sorties Thru sont branchées symétriquement.

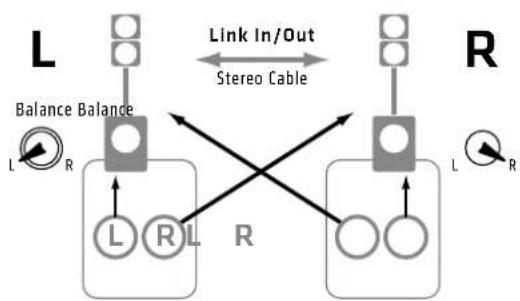

10 Douille Link In/Out
Douille jack stéreo permettant de relier le LUCAS NANDO 602 à un autre LUCAS NANDO (systeme « Twin Stereo »). Pour ce faire, utilisez exclusivement un cable jack stéreo blindé, tel le LUCAS NANDO LINK CABLE, disponible en option.
Attention : il est imperatif que les deux systèmes soient mis hors tension avant d'être interconnectés. En eff et, l'insertion du cable de liaison (Link Cable) provoquerait sinon des sauts de volume
Au chapitre 3, vous trouvrez des conseils détaillés sur la confi guration d'un système « Twin Stereo »
Douilles de sorties haut-parleurs permettant le raccordement des satellites du LUCAS NANO 602, via des cables de haut-parleurs compatibles NL2 Speakon (+1/-1). Ces douilles de sortie seront uniquement raccordées aux satellites du LUCAS NANO 602. Si d'autres appareils devaient etre raccordes, ils pourraient etre détruits, au même titre dailleurs que le LUCAS NANO 602 lui-même.
Conseil : Les connecteurs des haut-parleurs viennent s'encliqueter par rotation dans le sens des aiguilles d'une montre.

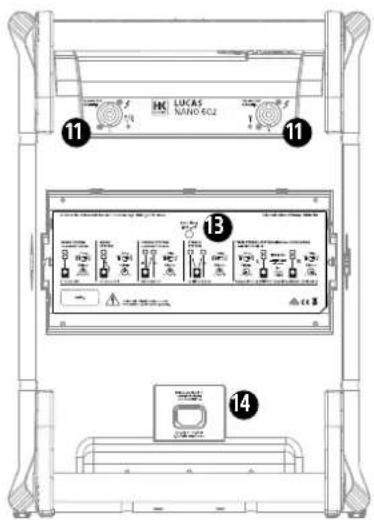

DEL de haut-parleurs
Ces DEL à affi chage bicolore indiquent l'etat de la sortie haut-parleur (Speaker Out) correspondante.
- Vert = sortie haut-parleur activée
Orange = sortie haut-parleur desactivee
L'activation et la désactivation des sorties s'eff ectue via le commutateur Setup (8).
Conseil : ÀpRES activation du commutateur Setup, les sorties du LUCAS NANO 602 passent en sourdine pendant deux secondes environ, tandis que les DEL s'allument en orange.
Interrupteur Auto Sleep
(dans le logement de transport des satellites)
Le LUCAS NANO 602 dispose d'une fonction de mise en voille automatique que vous pouvez activer ou désactiver via l'interrupteur Auto Sleep implanté dans l'évidement (au dos de l'appareil) destiné au rangement des satellites pour le transport. À la livraison, l'interrupteur est en position « On » (fonction Auto Sleep activée). Si le LUCAS NANO 602 ne recoit aucun signal d'entrée pendant 4,5 heures environ, l'étage de sortie passée en mode veille. Pour revenir en mode de fonctionnement, il convient soit d'actionner l'interrupteur Power, soit de couper, puis de rétablier l'alimentation électrique. La position « Off » de l'Auto Sleep désactive cette fonction.
14 Fiche secteur
Branchez sur cette fiche secteur la prise correspondante du cordon secteur foumi.
Attention! Veillez à ce que la tension indiquée sur le LUCAS NANDO 602 corresponde à la tension secteur disponible. En eff et, le raccordement à une tension secteur incorrecte est susceptible de détruire l'électronique du LUCAS NANDO 602.
3 Variantes de configuration et accessoires
Le LUCAS NANO 602 permet différentes configurations. Disponibles en option, les accessoires HK Audio (teIs que listedes au point 3.7) permettent une fl exililité maximale.
3.1 Mono System
Avec mát S-CONNECT POLELN
(voir également illustration ci-dessous)
No speaker cables
Vissez le mát conducteur de signal S-CONNECT POLE LN dans l'embase M33 aménagée sur la partie supérieure du subwoofer. Verrouillez ensuite, via le système Easy-Click, les satellites coupés sur le mát S-CONNECT POLE LN. Gréce à la conduction de signal intégrée, cette confiuration ne requiert chaque cable de signal. Veiliez à
ce que le commutateur Setup soit en position Satellite Array et à ce que le potentiamètre Balance soit en position centrale.
- Accessoires requis: mat S-CONNECT POLE LN.
3.2 Mono System
Avec le kit LUCAS NANO 600 MONO STAND ADD-ON, ou en association avec un mât courant en 35 mm/M20
(voir égarlement illustration ci-dessous)
Use Speaker Out L
Vissez l'adaptateur-réducteur (M33 vers M20), contenu dans la livraison, dans l'embase aménagée sur la partie supérieure du subwoofer. Vissez ensuite le mdtu kit MONO STAND ADD-ON dans I'embase, puis inserez l'adaptateur POLE MOUNT ADAPTER (partie integrente du kit MONO STAND ADD-ON) dans l'extrémite supérieure du mdt. Fixez
en fi n les satellites, via le système Easy-Click, sur l'adaptateur POLE MOUNT ADAPTER.
Veuillez noter que le POLE MOUNT ADAPTER ne conduit pas le signal. Vous devrez donc, via un cable de haut-parleur, relier les satelltes à la sortie « Speaker Out L » du sub.
Veillez à ce que le commutateur Setup soit en position Satellite Array et à ce que le potentiemètre Balance soit en position centrale.
- Accessoires requis : kit MONO STAND ADD-ON (mât en deux parties avec adaptateur pour pied, 1 x cable de haut-parleur, 1 x housse)
Ànoter que cette variante de configuration est également possible avec tout m35 mm/M20 disponible dans le commerce. Vous aurez uniquement besoin des adaptateurs POLE MOUNT ADAPTER pour la fi xation des satellites.
3.3 Stereo System
Avec kit LUCAS NANO 600 STEREO STAND ADD-ON, ou en association avec des pieds de micro courants à filtage 3/8 (voir également illustration ci-dessous)
Vissez chacun des deux satellites du LUCAS NANO 602 sur la tige fi letée en 3/8 de chacun des pieds compris dans le kit STEREO STAND ADD-ON. Reliez chacune des deux sorties « Speaker Out » du subwoofer aux deux satellites, via des cables pour haut-parleurs. Veillez à ce que le commutateur Setup soit en position Satellite Stereo et à ce que le potentiamètre Balance soit en position centrale.
- Accessoires requis : kit STEREO STAND ADD-ON ( 2 x pied pour enceinte, réglable en hauteur, 2 x cable de haut-parleur, 1 x housse)
À noter que cette variante de confi guration est également possible avec des pieds de micro courants, pour autant que ceux-ci soient dotés d'un fi letage en 3/8".
Avec pieds de haut-parleurs courants et adaptateurs POLE MOUNT ADAPTER
(voir également illustration ci-dessous)
Insérez les POLE MOUNT ADAPTER sur les mats (35 mm de diamètre). Reliez les satellites aux POLE MOUNT ADAPTER via le système Easy-Click. Veuillez notes que le POLE MOUNT ADAPTER ne conduit pas le signal. Vous dévrez donc, via deux cables de haut-parleur, relier chacun des deux satellites aux sorties « Speaker Out » du sub. Veillez à ce que le commutateur Setup soit en position Satellite Stereo et à ce que le potentiamètre Balance soit en position centrale.
- Accessoires requis : 2 x adaptateur POLE MOUNT ADAPTER
3.5 Système Stereo C
Avec mât S-CONNECT POLE LN, en association avec des pieds de micro courants dotés d'un fi letage en 3/8", ou en association avec des pieds de haut-parleurs courants et des adaptateurs POLE MOUNT ADAPTER.
Use Speaker Cut R
Vissez le mát conducteur de signal S-CONNECT POLE LN dans l'embase M33 aménagée sur la partie supérieure du subwoofer. Verrouillez ensuite, via le système Easy-Click, le satellite correspondant sur le mát S-CONNECT POLE LN. Le canal gauche du système stéreo est activé. Insérez l'adaptateur POLE MOUNT ADAPTER sur le mát (35 mm de diamètre). Reliez l'autre satellite au POLE MOUNT ADAPTER via le système Easy Click.
Veuillez noter que, dans ce cas, I'adaptateur POLE MOUNT ADAPTER ne sert pas à conduire le signal. Vous devrez donc, via un cable de haut-parleur, relier l'autre satellite à la sortie « Speaker Out R » du sub. Veillez à ce que le commutateur Setup soit en position Satellite Stereo et à ce que le potentiomètre Balance soit en position centrale.
À noter que cette variante de confi guration est également possible avec un pied de micro courant, pour autant que celui-ci soit doté d'un fi letage en 3/8". Le POLE MOUNT ADAPTER n'est pas nécessaire dans ce cas.
- Accessoires requis : 1x mat S-CONNECT POLE LN, 1x adaptateur POLE MOUNT ADAPTER
3.6 Twin Stereo System
Avec mát S-CONNECT POLE LN + cable de liaison LUCAS NANO LINK CABLE
(voir égarlement illustration ci-dessous)
Le système « Twin Stereo » associe deux LUCAS NANDO. Montez d'abord chacun des deux systèmes LUCAS NANDO en tant que systèmes mono, comme expliqué au point 3.2. La connexion des deux LUCAS NANDO visant a constituer un système « Twin Stereo » s'eff ectue via les deux douilles Link In/Out (10) des deux subwoofoers. Pour ce faire, vous avez besoin du LUCAS NANDO LINK CABLE ou d'un cable jack stereo blinde courant, en 6,3 mm. Important : Dans cette configuration, le potentiametre de balance de l'un des deux subwoofoers doit etre tourne vers la gauche, tandis que celui de I'autre le sera vers la droite.
Dans le système « Twin Stereo », le nombre de canaux de la totalité du système s'additionné. Le potentiamètre Volume/Master de chaque LUCAS NANDO commande dés lors le volume total des canaux mixés sur cet apparéil, pour la restitution dans le système « Twin Stereo ». Veillez à ce que les commutateurs Setup de chacun des deux systèmes soient en position Satellite Array.
- Accessoires requis : 2 x mat S-CONNECT POLE LN / 1x cable de liaison LUCAS NANO LINK CABLE
3.7 Accessoires pour le LUCAS NANO 602
1. S-CONNECT POLE LN
Contenu: 1 x mât conducteur de signal, avec adaptateur pour pied, régiable en hauteur de 83 à 137 cm, 1 x housse.
2. MONO STAND ADD-ON (LUCAS NANO 600 SERIES)
Contenu: 1 x mât en deux parties, hauteur: 55 ou 110 cm, 1 x adaptateur pour pied, 1 x cable de haut-parleur, 1 x housse.
3. STEREO STAND ADD-ON (LUCAS NANO 600 SERIES)
Contenu: 2 x trépied pour enceinte, régblé en hauteur (de 76 à 170 cm), 2 x cable de haut-parleur, 1 x housse.
4. LUCAS NANO POLE MOUNT ADAPTER
Contenu: 2 x adaptateur pour pied, pour mats de 35 mm de diamètre.
5. LUCAS NANO LINK CABLE
Contenu: 1× cable jack stereo pour relier deux LUCAS NANO.
6. ROLLER BAG (LUCAS NANO 600 SERIES)
Contenu: 1 x chariot de transport rembourse pour le LUCAS NANO série 600.
7. DESK/WALL MOUNT (LUCAS NANO 600 SERIES)
Contenu: 2 x support mural/pied pour table, 2 x cable avec prise jack coudee, 2 x adaptateur jack haut-parleur
8. LUCAS NANO DRUM RACK ADAPTER
Contenu: 2 x barre de maintainien avec filetage en 3/8", longueur: 25 cm, diamètre: 18 mm, pour montage sur bride de serrage.
4 Orientation des satellites
4.1 Orientation vertical
L'angle de diffusion vertical d'un seul satellite LUCAS NANO 602 en mode « Stereo Satellite » atteint +10^ × -45^ . Si vous utilisez les deux satellites en mode « Satellite Array», l'angle de diffusion vertical passé à 30^ au total.
Pour que le LUCAS NANO 602 délivre une image sonore équilibrée, orientez systématiquement les satellites à hauteur d'oreille du public.
4.2 Orientation horizontal
L'angle de diffusion horizontal des satellites atteint environ 90^ . Selon la taille de la salle et la confi guration mono ou stéreo de la sonorisation, vous modifierez l'orientation des satellites.
5 Caracteristiques techniques
| Système LUCAS NANO 602 |
| Puisance complète (RMS)1 | 460 W, classe D |
| Puisance de créé calculée | 1500 W |
| Réponse en fréquence +/- 3 dB | 43 Hz - 20 kHz |
| Circuits de protection actifs | Limitecteur multibande, fi Itre Subsonic, protection thermique, protection contre les surcharges |
| Entrées 2 x douille combinée | jack/XLR, 1 x mini-jack sté reproduction, Link In (pour confi guration « Twin Stereo ») |
| Sorties Speaker Out, Easy-C | ick, Thru, Link Out (pour confi guration « Twin Stereo ») |
| Caisse Polypropylène enduit | |
| Accessoires (en option) S-Co | connect Pole LN (mât conducteur), Stereo Stand Add-on (kit), Roller Bag (chariot de transport rembourse), Desk/Wall Mount (support mural), Link Cable (câble de liaison), Drum Rack Adapter |
| Poids 16,3 kg / 35.9 lbs. | |
| Subwoofer LUCAS NANDO 602 |
| Crête SPL max. 2 123 dB | |
| Réponse en fréquence +/- 3 dB 43 Hz - 190 Hz |
| Haut-parleur de basses 10" | |
| Impédance nominale 8 ohms | |
| Embase pour pied M33 pour mât | S-Connect Pole LN (con-ductrice), adaptateur réducteur (M33 vers M20) compris dans la livraison |
| Dimensions (I x H x P) 35 x 49 x 47 cm |
| Poids | 13,9 kg / 30,6 lbs. |
| Satellite LUCAS NANO 600 Series |
| Crête SPL max.2 | 124 dB (satellite seul)130 dB (satellites couplés) |
| Réponse en fréquence +/- 3 dB | 190 Hz - 20 kHz |
| Haut-parleur de méduins | 4,5" |
| Moteur d'aignus | Multicell-Transformer HK Audio 1" |
| Caracteristiques de pavillon | 90° x +10/-45° (satellite seul)90° x 30° (satellites couplés) |
| Impédance nominale | 8 ohms (satellite seul)4 ohms (satellites couplés) |
| Entrées | Speaker In, Easy-Click |
| Embase pour pied | Filetage 3/8" |
| Dimensions (I x H x P) | 14,5 x 14,5 x 13,5 cm |
| Poids | 1,2 kg / 2,6 lbs. |
| Caracteristiques techniques générales |
| Courant absorbe selon norme EN 600653 | 0,7 A / 220-240 V AC1,5 A / 100-120 V AC |
| Courant d'enclenchement | 46 A en 120 V et en 230 V |
Valeur RMS courte, mesure par utilisation d'un signal de rafale sinus., avec une cadence de 1/4 et un facteur de crete resultant de 9 dB, à une fréquence représentative du système.
2 à 10% de THD, Halfspace
La valeur du courant absorbe (entree secteur) a ete calculee a 1 / 8 de la puissance utile a la sortie de l'ampli interne. Pour ce faire, un signal sinusoidal en entree a ete employe conformement a la norme EN 60065. En fonctionnement avec des signaux musicaux habituels, cette valeur represente le courant absorbe moyen a partir du reseau d'alimentation.
