BEDIENUNGSANLEITUNG Lucas Nano 602 HK AUDIO
Wichtige Sicherheitschinweise! Bitte vor Anschluss lessen!
Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Bei Einsatz dieser Produkte in Fahrzeugen, Schiffen oder Flugzeugen, oder in Hohen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusammen zur IEC 60065 beachtet werden.
WARNING: Um das Risiko von Feuer oder Stromschlag zu verhüten, dar这份 Gerät nicht Feuchigkeit oder Regen ausgesetzt werden. Offnen Sie das Gehäuse nicht - im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartungarf nur von einem qualifiziertem Kundendienst durchgefuhrt werden.
Dieses Symbol, wo immer es erscheidt, warnt Si vor gefährlicher, nicht isolierter Spannung im Gehausse - Spannung, die möglicherweise genug, eine Stromschlaggefahr darzstellen.
Dieses Symbol, wo immer es erscheint, warn Sie vor auRen zuganglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit thisem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genugt, oder mit Kabel, das von qualifiziertem Personal installment wurde.
! Dieses Symbol, wo immer es erscheidt, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind.itte lessen Sie das Handbuch
Dieses Symbol, wo immer es erscheint, sagt ihren: Vorsicht!
Heiße Oberfläch! Um Verbrennungen zu vermeiden, nicht anfassen.
Elektro- und Elektronikgeräte einschließlich Batterien sind getrennt vom Hausmüll über officielle Sammelstellen fachgerecht zu entsorgen.
Bitte lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerat und in dieser Anleitung.
- Benutzen Sie这点 Gerät nicht in der Höhe von Wasser. Stellen Sie das Gerät nicht in der Höhe von Wasser, Badewannen, Waschbecken, Kühenspulien, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
- Stellen Sie keine Gefäße, wie Vasen, Glaser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
- Die auf dem Gerät angegebene Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung stehen, konsultieren Sieitte ihren Handlder oder den örtlichen Stromversorger.
- Stellen Sie vor Anschluss des Gerätes unbedingt sicher, dass die Netz versorgungsinstrument über ausrechende Schutz einrichtungen gegen Kurzschluss und Erdungsfehler angeschlossener Geräte verfügt.
- Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwendten Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschusses immer aufrecht. Stellen Sie safer, dass das Gerät nur an Steckdosen angeschlossen wird, die über eine ordnungsgemäß funktionierende Schutzerde verfügen.
- Schützen Sie das Stromfuhrungskabel vor Betreten und Quetschen, verbessern in der Höhe der Stecker, Gerätesteckdosen - und dort, wo sie am Gerät austreten! Stromfuhrungskabel sollen immer vorsichtig behaveit werden. Kontrollieren Sie die Stromfuhrungskabel in regelmäßigen Abständen auf Einschnittte und Anzeichen von Abnutzung, verbessern in der Höhe des Steckers und an der Verbindung zum Gerät.
- Benutzen Sie niemals ein beschädigtes Stromführungskabel.
Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
-
Dieses Gerät wird nur vollständig von Stromnetz getreten, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät solls so aufgestellt werden, dass das Trennen vom Stromnetz weniger möglich ist.
-
Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen halten nur von qualifiziertem Personal gewechsent werden.
- Alle Wartungsarbeiten sollenn nur von qualifiziertem Personal ausgeführten. Wartung ist notwendig, wenn das Gerät auf irgendene Weise beschäftigt wurde, wie zum Beispiel:
- Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutz ist.
- Wenn Flüssigkeit oder Gegenstände in das Gerät gelant sind.
- Wenn das Gerät Regen oder Feuchtkettle ausgestet war.
- Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung besteht.
- Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
- Beim Anschluss von Lautspruchern an这点 Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterscrißten werden. Die verwendeten Kabel müssen entsprchend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
- Halten Sie das Gerät vom Sonnenlicht fern.
- Installieren Sie das Gerät nicht in der Höhe von Wärmequellen, wie zum Beispiel Heizkorper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
- Dieses Gerät wurde für die Verwendung in gemäßigen Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
- Verstopfen Sie nicht die Luftungsöffnungen. Installieren Sie das Gerat entsprechend der Anleitung des Herstellers. Das Gerat dart nicht eingebaut werden - wie zum Beispiel in einen Gestellrahmen, es sei dann, dass für angemessene Beluftung gesört wird.
- Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwartet werden, wenn es in einen Raum transportiert wird. Es konnte sich Kondensation im Inneren bilden, die das Gerät beschäftigt, wenn es ohne vorherige Erwärung benutzt wird.
- Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden.
- Das Gerätarf nur mit Rollwagen, Stäändern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauf wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.
- Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendem Zubehör am Gerat anbringen, befolgen Sie immer die Anleitungen des Hersteller. Benutzten Sie nur die Befestigungspunkte des Gerats, die vom Hersteller vorgehen sind.
- Dieses Gerat ist NICTH geeignet fur eine Person oder Personen (einschlieBlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fehigkeiten, oder fur Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerat zu bedieren. Kinder unter 4 Jahren sollen den stets von dieserem Gerat fern gehalten werden.
- Es sollen den keinerlei Gegenstände durch die Gehäueschlütze eingeführt werden, da dadurch gefährliche, spannungsfährende Bauteile berührt oder kurzgeschlossen werden konnen. Dies können zu einer Feuer- oder Stromschlaggefahr führen.
- Dieses Gerat ist imstande. Schaldruckpegel von mehr als 90 dB zu produzieren. Dies konnte zu einem dauerhaften Horschaden führen! Eine Belastung durch extrem hohe Gerauschpegel kann zu einem dauerhaften Gehrverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehorschutz getragen werden.
- Der Hersteller gewährleistet die Sicherheit, Zuverlösigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen: Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführ.
Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
- Das Gerät wird entsprechend der Bedienungsanleitung benutzt.
- Dieses Produkt ist auf die Verwendung mit Musik- und Sprach-signalen optimiert. Verwendung mit Sinus-, Rechtek- oder anderen Mess-Signalen bei higherem Pegel kann zu ernsten Beschädigungen des Geräts führen.
Allgemeine Sicherheitsinweise für Lautsprechersysteme
Befestigungssysteme durren ausschlieBlich fur die vom Hersteller freigegebenen Lautsprachersysteme und mit dem in der Montageanleitung genommen Montage-Zubehor verwendet werden. Die Montagehinweise des Herstellers sind damit unbedingt zu beachten. Bei unsachgemBer Montage bzw. Verwendung von nicht
frei gegebenem Montage-Zubehör kann die angegebene Belastung nicht garantiert und keinerlei Haftung seitens des Herstellers übernommen werden.
Sollten Änderungen an Laufsprechen, an Montage-Zubehor, Verbindungs- und Befestigungselementen sowie Anschlagmitteln vorgenommen werden, kann die Tragfähigkeit des Systems nicht mehr garantiert werden und seitens des Hersteller keinerlei Haftung übernommen werden.
Repairatren an Sicherheitsrelevanten Bauteilen duren nur vom Hersteller oder Bevollmächtigten durchgefuhrt werden, andernfalls erlischt die Betriebserlaubnis.
Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom Hersteller in der Montageanleitung vorgeschliebene Befestigungsmaterial (Schauben, Dübel, etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen Lös gesichert sein.
Ortsfeste oder mobile Installationen (hier Lautspricher inkl. Montagezubehör) müssen durch zwei unabhängig voneinander wirkende Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen durch geeignete Einrichtungen aufgefangen werden konnen. Bei Verwendung von Verbindungs- und Befestigungseinlementen sowie Anschlagmitteln sind die nationale Vorschriften zu beachten. Hinsichtlich der Bemessung der Sicherungsmittel sind möglich dynamische Belastungen (Rückfälle) mit zu berücksichtigten.
Bei Stativen ist vor allem die maximale Traglast zu beachten. Außerdem sind die meisten Stative aus konstruktiven Gründen nur für das Tragen von genau zentrischer Belastung zugelassen. Stative müssen standlicher aufgestellt werden. Stative sind durch geeignete Maßnahmen zusätzlich zu sichern, wenn zum Beispiel:
-
ihre Aufstandfläche keinen sicheren Stand zulässst,
-
ihre Hohen die Standsicherheit einschränken,
-
mit zu hohem Winddruck zu rechnen ist.
-
damit zu rechnen ist, dass sie durch Personen umgestoßen werden. Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von Zuschauern erforderlich werden. Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäß Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist eine besondere Gefährung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden. Es sind hierbei die nationalen Vorschriften zu beachten.
Während der Montage ist geeignete
Schutzausristung (insbesondere Kopfschutz, Handschuhe und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Geräste, etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausfuhrenden Installationsbetrieb.
ACHTUNG! Nach der Montage ist die Aufhängung des System aus Halterung und Lautspeicher auf sichere Befestigung zu überprüfen. Der Betreiber von Lautspechersystemen (ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der jeweils nationalen Regelungen regelmäß zu überprüften bzw. prufen zu laden und möglich Schaden unverzüglich beseitigen zu laden. Weiterhin raten wir dringend zu einer ausfuhrlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.a.
Bei längerem oder dauerhaftem Einsatz von Laufsprechern im Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten und Flächen insbesondere auch die Windlasten, Schne- und Eislasten sowie thermische Einflüsse zu berücksichtigten. Insbesondere die Lastaufnahmepunkte geflogener Systeme sollen hier mit ausreichenden Sicherheitsreserven dimensioniert werden. Es sind hierbei die nationalen Vorschriften zu beachten.
- Fragen Sie den Hersteller, ob Ihr Produkt für den Betrieb im Freien geeignet ist.
Professionelle Laufsprechersysteme sind in der Lage, gesundheitsschädliche Schallpegel zu erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren Zeitarum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL) Daher raten wir für alle Personen, die durch den Betrieb von Laufsprechersystemem dem Einfluss hoher Schallpegel ausgesetzt sind, zum Tragen von professionellem Gehorschutz (Ohrstöpsel oder Kapselgehorschutz).
Hersteller: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Deutschland
LUCAS NANO 602
Willkommen in der HK Audio Familie!
Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.
Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsanlagen gesammelt haben – bei diesen Produkt wird es betrzem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb diese Bedienungs anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.
Wir wünschen Ihnen allzeit besten Sound!
Ihr HK Audio Team
Garantie
Registrieren Sie ihren LUCAS NANO 602 - dann erhalten Sie eine kostenlose Garantieveränderung auf 5 Jahre. Nutzen Sie die komfortable Online-Registrierung über www.hkaudio.com.
Falls Sie keine Möglichkeit haben, sich online zu registrierten, füssen Sieitte die beiliegende Garantiekarte vollständig und gut leserlich aus und senden diese per Post oder Fax an uns.
Die Registrierung ist nur gültig, wenn die vollständig ausgeführte Registriierungskarte innerhalb von 30 Tagen ab Kaufdatum an HK Audio eingesendet wurde bzw. die fristgerechte Registrierung über das Internet erfolgte.
Weiterhin möchten wir uns einen Eindruck verschaffen, wo und von wem unsere Geräte angewendet werden. Diese Informationen unterstützen unsere zukünftige Produktentwicklung. Ihr Angaben unterliegen selbstverständlich den deutschen Datenschutzbestimmungen.
Vielen Dank!
HK AUDIO
Technischer Service
Postfach 1509
66595 St. Wendel, Deutschland
Fax: +49 6851 905 100
Hinweis: Die Funktionalität these Products kann durch starke elektron-magnetische Felder oder elektrostatice Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfernrt werden.
1 Allgemeines
Lieferumfang
Bitte überprüfen Sie beim Auspacken Ihr's LUCAS NANO 602 den Lieferung auf Vollständigkeit. LUCAS NANO 602 besteht aus einem System-Subwoofer und zwei Satellten. Im Lieferumfang sind außer dem eine Schutzkappe und ein Reduzieradapter für den Hochständer-Flansch und das Netzkabel enthalten. Diese Teile fänden Sie im Netzkabel-Karton.
Die Systemkomponenten

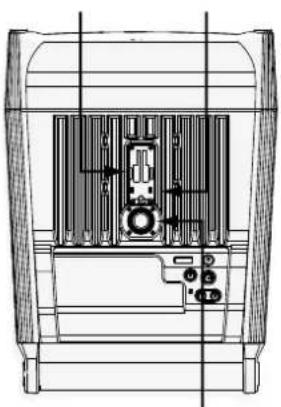

Der Subwoofer
Der System-Subwoofer beherbergt den 10"-Tieftonlautsprecher und die aktive Systemelektronik samt den Class D-Endstufen. Auf der Rückseite befinden sich die Laustsprecherausgänge zum Anschluss der Satelliten und die Netzbuchse. Dort befinden sich auch der Transportschacht zur Aufnahme der Satelliten und der versenkt eingebaute Auto Sleep-Schalter, der die automatische Energiesparfunktion aktiviert.
S-Connect (M33)
Auf der Gehäuseoberseite befinden sich die Easy-Click-Führungsschiene mit signalfuhrenden Kontakten und der ebenfalls signalfuhrende M33-Flansch zum Anschluss der S-CONNECT POLE LN-Distanstange. Mithilfe des beiliegenden Reduzieradapters (M33 auf M20) konnen auch handelsübliche M20-Distanstangen montiert werden (dann jedoch ohne Signalführung).
Reduzieradapter (M33 auf M20)
Die Satelliten
Die beiden Satellten beherbergen jeweils einen 4,5"-Breitbandlautsprecher und einen "Hochtöner in koaxialer Anordnung. Vor den Lautsprechern befi ndet sich eine akustische Linse, der von HK Audio entwickelte Multicell-Transformer, der für einen höheren Schalldruck, weniger Verzerrung und besseres Abstrahlverhalten sorgt.
Auf der Unterseite befi ndet sich befinden dem Eingang fur das Lautsprecher-kabel auch eine 3 / 8^ -Gewindebuchse, mittels derer sich der Satellit auf einem handelsüblichen Mikrofonstativ befestigen lasst. Mithilfe des als Zubehor erhältlichen Pole Mount-Adapters ist auch eine Befestigung auf handelsüblichen Distanzstangen mit 35mm Rohrdurchmesser möglich. Auf der Unterseite ist(zudem eine Easy-Click-Führung zur kabellosen Verbindung integriert. Die Satelliten konnen somit direkt in die Easy-Click-Mechanik des Subwooferers eingeklickt werden. Dabei werden diese uber zwei Kontakte mit dem Subwoofer verbunden, so dass keine Kabelverbindung vonnoten ist.
Auf der Oberseite befindet sich eine weitere Führungsschiene, mittels deren sich zwei Satelliten „kopfüber“ sowohl Mechanisch, signaltechnisch und auch akustisch zu einer Einheit miteinander verbinden setzen, wodurch ein noch druckvollerer Klang und gleichzeitig ein noch weiteres Abstrahlverhalten erzielt wird.
S-CONNECT POLE LN (optional)
Die stufenlos hohenverstellbare, signalfuhrende Distanzstange S-CONNECT POLE LNClient zur eleganten Befestigung der Satelliten auf dem Subwoofer ohne zusätzliche Kabel. Die S-CONNECT POLE LN wird in den S-CONNECT Flansch des Subwooers geschraubt, die Satelliten werden auf die Easy-Click-Aufnahme der Stange geklickt. Somit ist die Signalübertragung hergestellt, eine externe Kabelverbindung wird nicht benotigt.
Signal contacts
Inbetriebnahme

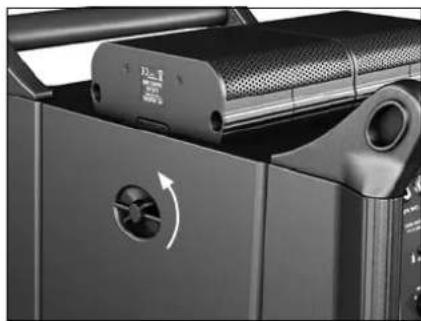

Entnahme der Satelliten
Die Satelliten des LUCAS NANO 602 sind im Schacht auf der Rückseite des Subwoofoers fest verankert. Zum Lösen der Transportsicherung gehen Sie folgendermaßen vor:
- Stellen Sie den Subwoofer vorsichtig auf die Lautspricherfront und entriegeln Sie die Arretierungen mit den Flügelschrauben auf den beiden Gehäuseitens. Entnehmer Sie das verbundene Satellitenpaar nach oben aus dem Transportschacht.
- Achten Sie beim Transport Ihr's LUCAS NANO 602 darauf, dass die Satelliten durch die Arretierbolzen fest verriegelt sind.
Easy-Click - kabellos,GLücklich
Die beiden Satelliten sind durch die Einrast-Verbindung Easy-Click nicht nur Mechanisch verriegelt, sondern auch elektrisch verbunden.
Zum Losen der Verbindung drehen Sie das Satellitenpaar wie im folgenden Bild gezeichnet und drücken Sie den oberen Satelliten mit der Aufschrift, "Push to release" nach vorne aus der Führungsschiene.
- Die Verriegelung der Satelliten erfolgt um 180^ gedreht. Halten Sie die beiden Satelliten wie im folgenden Bild aufgezeichnet und schieren Sie den oberen Satelliten mit der Aufschrift „Push to connect" in der Führungsschiene so welt nach vorne, bis er fest einrastet.
Kabellose Aufbauvarianten mit Easy-Click
Die einfachste und schnellste Aufbauvariente ist der Mono Cube, bei dem das verbundene Satellinenpaar direkt auf den Subwoofer aufgesteckt wird. Die Easy-Click-Verbindung sorgt fur die Übertragung des Audiosignals - Kabel oder weiteres Zubehor wird nicht benotigt.
- Stellen Sie dazu den Subwoofer aufrecht.
- Halten Sie das Satellitenpaar wie im folgenden Bild gezeichnet - die Lautsprecher zeigen nach vorne. Schieben Sie nun das Paar von halten in der Führungsschiene so welt nach vorne, bis es fest einrastet.
Bitte beachten Sie, dass das System in dieser Betriebsart nicht sein volles Klangpotential entfalten kann.
Mono-System mit S-CONNECT POLE LN
Eine weitere kabellose Aufbauvariante ist das Mono-System mit der optionalen signalfuhrenden Distanzstange S-CONNECT POLE LN, die direkt in den M33-Flansch im Subwoofer eingedrecht wird und am oberen Ende per Easy-Click mit dem Satelliten-Array verbunden ist.
Bitte achten Sie darauf, dass bei diesen beiden kabellosen Aufbau-Varianten der Setup-Schalter nach rechts auf „Satellite-Array" eingestellt ist (siehe auch 8):
Ihr LUCAS NANO 602 ist nun spielbereit.
Weitere Aufbau-Möglichkeiten wie etwa als Stereo-System und als Twin Stereo-System - und auch das verfügbare Zubehör dazu - werden im Kapitel 3 „Aufbauvarianten und Zubehör" detailiert beschrieben.
2 Anschlüsse und Bedienelemente
Power
Schalter zum Ein- und Ausschalten des LUCAS NANO 602.
Statusanzeige
Die zweifarbige Anzeige zeigt folgende Zustände:
Crun = Power On
- Rot = Limit/Mute bzw. Fehler
Ein gelegentliches, kurzzeitiges rotes Aufl euchten der LED zeigt das Arbeitsmen des Limiters bei Pegelspitzen an.
Achtung! Leuchtet die Status-LED während des Betriebs dauerhaft rot, wird das System überlastet. Reduzieren Sie den Signalpegel! Wenn kein Signal anliegt und die Status-LED dauerhaft rot leuchtet, liegt ein Fehler vor.
Hinweis: Um die Verständereinheit hochzufahren oder Umschaltgeräusche zu vermeiden, ist LUCAS NANO 602 in folgenden Fällen für etwa zwei Sekunden stumm geschelt (LED leuchtet rot):
beimEinschalten
- bei Betätigung des Setup-Schalters
Sollte die Staus-LED dauerhaft leuchten, liegt ein Fehler vor - kontaktieren Sieitte unseren Technischen Service.
Gain/Volume
Drehregler zur Einstellung der Signaolutstärke. In der Stellung „Linksanschlag" ist das Signal komplett abgedreht, in der Stellung „Rechtsanschlag" ist die maximale Lautstärke erreicht.
Stereo-Input 1/2 (XLR/Klinke)
Symmetrische Kombi-Eingangsbuchsen jeweils zum Anschluss eines Line-Signals. Das Signal von Kanal 1 wird links ausgegeben, Kanal 2 wird rechts ausgegeben.
Stereo-Input 1/2 (Miniklinke)
Eingang (3,5 mm-Stereo-Miniklinke) zum Anschluss von Hochpegel-Audioquellen wie CD-Player, MP3-Player, DJ-Mixer und Computer.
Achtung: Sobald der Miniklinken-Eingang beegt ist, werden die Kombi-Eingangsbuchsen(4)stummgeschaltet.
Sub
Drehregler zum Einstellen des Bass-Anteils. Regelbereich - bis +6 dB mit 0 dB in der Mittelstellung.
Balance
Drehregler zum Einstellen des Lautstärkeverhältnisses zwischen linkem und rechten Kanal.
Im Stereobetrieb (Stereo Satellite) oder bei Monoverwendung (Satellite Array) eines einzelnen LUCAS NANO 602 sollte der Balance-Regler normalerweise in Mittelstellung verbleiben.
Bei Verwendung zweier LUCAS NANDO als Twin Stereo-System sollen der Balance-Regler entweder ganz nach links oder ganz nach rechts gedreht werden - je nachdem, welche Seite der entsprechende LUCAS NANDO im Stereo-System übernehmen soll (siehe auch 8, 10 und Kapitel 3).
8 Setup
Stereo Satellite
Satellite Array
Umschalter zum Einstellen der Systemkonf guration. Je nach Aufbauvariante liefert LUCAS NANO 602 ein speziell angepasstes Signal für Stereo Satellite- oder Satellite Array-Betrieb (siehe auch Kapitel 3 Aufbauvarianten und Zubehor).
Stereo Satellite-Betrieb: Nun werden die Easy-Click-Verbindung, der SCONNECT-Anschluss (beides auf der Subwoofer-Oberseite) und der linke Speaker-Ausgang auf der Subwoofer-Rückseite mit der linken Seite des Stereosignals gespeist. Die rechte Seite des Stereosignals wird immer über die rechte Speaker-Out-Buchse ausgegeben.
Satellite Array-Betrieb: In dieser Stellung ist die Systemfilterung auf die beiden miteinander verbundenen Satelliten optimiert. Das Signal wird über Easy-Click, über S-CONNECT und über den linken Speaker-Ausgang ausgegeben. Der rechte Speaker-Ausgang ist inaktiv (rechte Speaker-LED leuchtet orange).
9Thru L/R
Parallel durchgeschleiftes Signal der Eingänge 1/2 (4) für Monitor-anwendungen oder als DI-Ausgänge. Die Signale werden direkt nach den XLR-/Klinke-Kombibuchsen unverstarkt abgegriff en (das Signal der Stereominklinkenbuchse kann nicht abgegriff en werden). Die Thru-Ausgänge sind symmetrisch beschaltet.
10 Link In/Out
Stereo-Klinkenbuchse, um den LUCAS NANO 602 mit einem weiteren LUCAS NANO zu verbinden (Twin Stereo-System).itte verwenden Sie hierfür ausschließlich ein abgeschirmtes Stereo-Klinkenkabel wie das optional erhaltliche LUCAS NANO LINK CABLE.
Achtung: Verbinden Sie die beiden Systeme nur in ausgeschalteten Zustand, da das Einstecken des Link-Kabels schaltungsbedingt zu Sprüngen in der Lautstärke führen kann.
In Kapitel 3.6 finden Sie detailierte Hinweise zur Konfiguration des Twin Stereo Systems.
Speaker-Ausgangsbuchen zum Anschluss der Satelliten des LUCAS NANO 602 mit NL2-Speakon-kompatiblen Lautsprecherkabeln (+1/-1). Verbinden Sie diese Ausgangsbuchen ausschließlich mit den Satelliten des LUCAS NANO 602. Werden andere Geräte angeschlossen, können diese – wie auch der LUCAS NANO 602 - zerstört werden.
Hinweis: Die Speaker-Stecker müssen durch Drehen im Uhrzeigersinn einrasten.
12 Speaker-LED
An diesen zweifarbigen LEDs können Sie den Status des jeweiligen Speaker Out-Ausgangs ablesen.
- Grün = Speaker-Ausgang aktiv / Orange = Speaker-Ausgang inaktiv Das Ein-bzw. Ausschalten der Ausgänge geschieht durch den Setup-Schalter (8).
Hinweis: Nach Betätigung des Setup-Schalters werden die Ausgänge des LUCAS NANO 602 für ca. zwei Sekunden stumm geschalte, die LEDs leuchten währendddessen orange.
13 Auto Sleep (Schalter im Transportschacht)
LUCAS NANDO 602 verfügbar über eine automatische Energiespar Funktion, die über den Schalter Auto Sleep im Transportschaft für die Satellten (Rückseite) aus- und eingeschelt wird. Bei Auslieferung befähnet sich der Schalter in der Stellung „On" (Funktion Auto Sleep aktiv), Liegt kein Eingangssignal für eine Dauer von circa viereinhalb Stunden am LUCAS NANO 602 an, schaltet die Endstufe in den Ruhezustand. Um zurück in den Betriebszustand zu gelangen, muss entweder der Power-Schalter betätig oder die Stromzufahr getrennt und wieder verbunden werden. Auto Sleep auf „off“ deaktiviert diese Funktion.
14Netzbuchse
Verbinden Sie diese Anschlussbuchse mittels des mitgelieferten Netzkabels mit der Netzsteckdose.
Achtung! Achten Sie daraufuf, dass die Spannungsangabe des LUCAS NANO 602 der lokalen Netzspannung entspricht. Der Anschluss an eine falsche Netzspannung kann die Elektronik des LUCAS NANO 602 zerstoren.

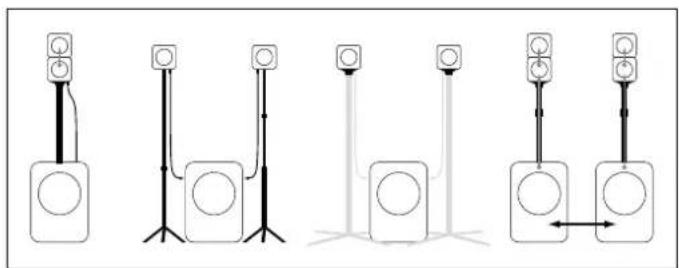

3 Aufbauvarianten und Zubehör
Sie konnen LUCAS NANO 602 in verschiedene Konfizi gurationen verwenden. Maximale Flexibilität erhalten Sie bei Verwendung des optionalerhaltlichen HK Audio Zubehör - eine Aufl istung fänden Sie unter 3.7.
3.1 Mono System
mit S-CONNECT POLE LN
(siehe auch Illustration unten)
No speaker cables
Schrauben Sie die signalfuhrende Distanzstange S-CONNECT POLE LN in den M33-Flansch auf der Oberseite des Subwooferers ein. Verriegeln Sie nun das Satellite-Array per Easy-Click auf der S-CONNECT POLE LN. Dank der integrierten Signaführung kommt diese Aufbau-Viante komplett ohne Signalkabel aus. Achten Sie daraufuf, dass der Setup-Schalter auf Satellite-Array-Betrieb und der Balance-Regler mittig eingestellt ist.
Benötigtes Zubehr: S-CONNECT POLE LN
3.2 Mono System
mit LUCAS NANO 600 MONO STAND ADD-ON oder in Verbindung mit einem handelsüblichen Distanzstange 35mm / M20
(siehe auch Illustration unten)
Use Speaker Out L
Schrauben Sie den im Lieferumfang enthaltenen Reduzieradapter (M33 auf M20) in den Flansch auf der Oberseite des Subwoofoers. Schrauben Sie nun
die Distanzstange des MONO STAND ADD-ON in den Flansch ein und stecken Sie den POLE MOUNT ADAPTER (Teil des MONO STAND ADD-ON) in das obere Ende der Distanzstange. Per Easy-Click werden nun die Satelliten mit dem POLE MOUNT ADAPTER verbunden.
Bitte beachten Sie, dass der POLE MOUNT ADAPTER in dieserm Fall nicht zur Signalübertragung dient - Sie müssen den „Speaker Out L" des Subwoofoers mit einem Speaker-Kabel mit dem Satellte-Array verbinden.
Achten Sie darauf, dass der Setup-Schalter auf Satellite-Array-Betrieb und der Balance-Regler mittig eingestellt ist.
- Benötigtes Zubehör: MONO STAND ADD-ON (zweiteiliges Distanzrohr inkl. Stativadapter, 1 x Speaker-Kabel, 1 x Tasche)
Bitte beachten Sie, dass diese Aufbau-Variante auch mit jedem handelsüblichen Distanzrohr 35 mm/M20 umsetzbar ist. Sie benötig denazo lediglich die POLE MOUNT ADAPTER zur Aufnahme der Satelliten.
3.3 Stereo System
mit LUCAS NANO 600 STEREO STAND ADD-ON oder in Verbindung mit handelsüblichen Mikrofonstativen mit 3/8 -Gewinde (siehe auch Illustration unten)
Schrauben Sie die beiden Satelliten des LUCAS NANO 602 auf die 3/8'' -Gewinde der Stative des STEREO STAND ADD-ON auf. Verbinden Sie nun die beiden Speaker Out des Subwooferers mit Hilfe von Speaker-Kabeln mit den jeweiligen Satelliten. Achten Sie darauf, dass der Setup-Schalter auf Stereo-Satellite-Betrieb und der Balance-Regler mittig eingestellt ist.
- Benötigtes Zubehör: STEREO STAND ADD-ON (2 x höhenverstellbares Boxenstativ, 2 x Speaker-Kabel, 1 x Tasche)
Bitte beachten Sie, dass diese Aufbau-Variante auch mit handelsüblichen Mikrofonstativen umsetzbar ist, sofern diese mit 3/8"-Gewinde ausgestattet sind.
mit handelsüblichen Laufsprecherstativen und mit POLE MOUNT ADAPTER (siehe auch Illustration unten)
Steen die POLE MOUNT ADAPTER auf die Distanzstangen (35 mm Durchmesser). Per Easy-Click werden nun die Satelliten mit dem POLE MOUNT ADAPTER verbunden.itte beachten Sie,dass der POLE MOUNT ADAPTER in thisem Fall nicht zur Signalübertragung dient-Sie mussen die beiden „Speaker Out" des Subwoofoers mit zwei Speaker-Kabel mit den beiden Satelliten verbinden. Achten Sie darauf, dass der Setup-Schalter auf Stereo-Satellite-Betrieb und der Balance-Regler mittig eingestellt ist.
- Benötigtes Zubehr: 2x POLE MOUNT ADAPTER
3.5 Stereo System
mit S-CONNECT POLE LN in Verbindung mit handelsüblichen Mikrofonstativen mit 3/8"-Gewinde oder in Verbindung mit mit handelsüblichen Laufsprecherstativen und mit POLE MOUNT ADAPTER
Use Speaker Out R
Schrauben Sie die signalfuhrende Distanzstange S-CONNECT POLE LN in den M33-Flansch auf der Oberseite des Subwoofoers ein. Verriegeln Sie nun den Satelliten per Easy-Click auf der S-CONNECT POLE LN, hier wird nun der linke Kanal des Stereobildes übertragen. Stecken Sie den POLE MOUNT ADAPTER auf die Distanzstange (35 mm Durchmesser). Per Easy-Click wird nun der andere Satellit mit dem POLE MOUNT ADAPTER verbunden.itte beachten Sie, dass der POLE MOUNT ADAPTER in thisem Fall nicht zur Signalübertragung dient - Sie müssen den „Speaker Out R" des Subwoofoers
mit einem Speaker-Kabel mit dem anderen Satelliten verbinden. Achten Sie darauf, dass der Setup-Schalter auf Stereo-Satellite-Betrieb und der Balance-Regler mittig eingestellt ist.
These Aufbau-Variante ist auch mit einem handelsüblichen Mikrofonsatzativ umsetzbar, sofern diese mit 3/8 Gewinde ausgestattet sind, dann entfällt der POLE MOUNT ADAPTER.
- Benötigtes Zubehr: 1x S-CONNECT POLE LN, 1x POLE MOUNT ADAPTER
3.6 Twin Stereo System
mit S-CONNECT POLE LN + LUCAS NANO LINK CABLE
(siehe auch Illustration unten)
Das Twin Stereo-System lasst sich aus zwei LUCAS NANDO zusammenstellen.itte bauen Sie die LUCAS NANO Systeme wie unter 3.2 beschrieben zunachst als Mono-Systeme auf. Die Verbindung der beiden LUCAS NANO Systeme zu einem Twin Stereo-System erfolgt über die Link In/Out-Buchen (10) der beiden Subwoofer. Dazu benötigen Sie das LUCAS NANO LINK CABLE oder ein handelsübliches abgeschirmtes 6,3 mm-Stereo-Klinkenkabel.
Wichtig: Die Balance-Regler mussen bei dieser Anwendung bei einem System auf links und bei dem anderen auf rechts gedreht werden.
Beim Twin-Stereo-System summiert sich die Anzahl der Kanäle des gesamten Systems. Der Volume-bzw. Master-Regler jeder LUCAS NANO steuert bzw. Master-Regler eines LUCAS NANO steuertherein das Gesamtlautstärke der in dieser Gerät zusammengemischten Kanäle für die Wiedergabe im Twin-Stereo-System. Achten Sie daraufauf, dass die Setup-Schalter beider Systeme auf Satellite-Array-Betrieb stehen.
Benötigtes Zubehr: 2x S-CONNECT POLE LN / 1x LUCAS NANO LINK CABLE
3.7 Zubehör für LUCAS NANO 602
1. S-CONNECT POLE LN
Inhalt: 1x signaufhrende Distanzstange inkl. Stativadapter, flexibel hohenverstellbar von 83 bis 137 cm, 1x Tasche
2. MONO STAND ADD-ON (LUCAS NANO 600 SERIES)
Inhalt: 1x zweiteiligiges Distanzrohr, Höhe: 55 oder 110 cm, 1x Stativadapter, 1x Speaker-Kabel, 1x Tasche
3. STEREO STAND ADD-ON (LUCAS NANO 600 SERIES)
Inhalt: 2x dreibeiniges u. hohenverstellbares Boxenstativ (76 bis 170 cm), 2x Speaker-Kabel, 1x Tasche
4. LUCAS NANO POLE MOUNT ADAPTER
Inhalt: 2x Stativadapter fur Distanzstangen mit 35 mm Durchmesser
5. LUCAS NANO LINK CABLE
Inhalt: 1x Stereo-Klinkenkabel zum Verbinden von zwei LUCAS NANO
6. ROLLER BAG (LUCAS NANO 600 SERIES)
Inhalt: 1x gepolsterter Trolley für die LUCAS NANO 600der-Serie
7. DESK/WALL MOUNT (LUCAS NANO 600 SERIES)
Inhalt: 2x Wandhalterung/Tischstative, 2x Kabel mit gewinkelten Klinkenstecker, 2x Speaker-Klinken-Adapter
8. LUCAS NANO DRUM RACK ADAPTER
Inhalt: 2x Haltestange mit 3/8 "Gewinde, Lange 25 cm, Durchmesser 18 mm, zur Montage an Rack-Klemmen
4 Ausrichtung der Satelliten

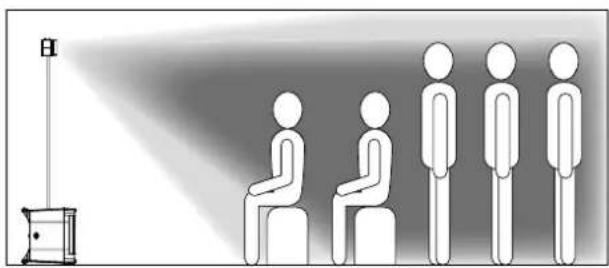

4.1 Vertikale Ausrichtung

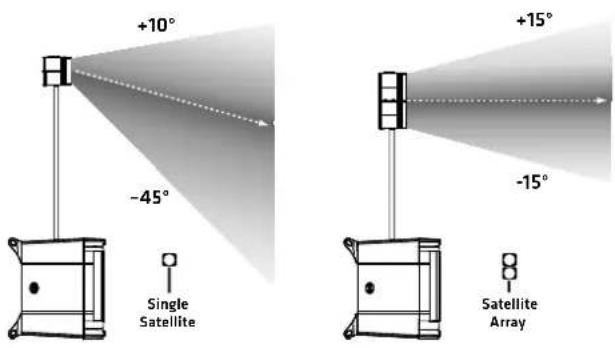

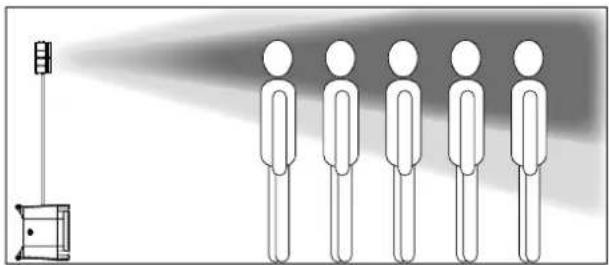

Der vertikale Abstrahlwinkel eines einzelnen LUCAS NANO 602 Satelliten im Stereo Satellite-Betrieb beträgt +10^ x -45^ . Verwenden Sie die beiden Satelliten als Satellite Array,ändert sich der vertikale Abstrahlwinkel auf insgesamt 30^ .
Um ein ausgewogenes Klangbild des LUCAS NANO 602 zu erzielen, richten Sie die Satelliten stets auf Ohrhöhe des Publikums aus.
4.2 Horizontale Ausrichtung
Der horizontale Abstrahlwinkel der Satelliten beträgt circa 90^ .Drehen Sie je nach Raumgroße und je nachdem, ob Sie in mono oder stereo beschallen, die Satelliten entsprechend ein.
5 Technische Daten
| LUCAS NANO 602 System |
| Gesamtleistung (RMS)1 460 W Class D |
| Calculated Peak-Power 1500 W |
| Frequenzgang +/- 3 dB 43 Hz - 20 kHz |
| Aktive Schutzschaltungen MultiBand-Limiter, Subsonic-Filter, Thermo-Protection, Overload-Protection |
| Eingänge 2x Klinke/XLR-Kombibuchse, 1x Stereo-Miniklinke, Link In (für Twin Stereo-Betrieb) |
| Ausgänge Speaker Out, Easy-Click, Thru, Link Out (für Twin Stereo-Betrieb) |
| Gehäuse Oberflächenvergütetes Polypropylen |
| Optionales Zubehör S-Connect Pole LN (signaführende Distanstange), Stereo Stand Add-on, Roller Bag (gepolsterer Transportwagen), Desk/Wall Mount, Link-Cable, Drum Rack Adapter |
| Gewicht 16,3 kg / 35.9 lbs. | |
| LUCAS NANO 602 Subwoofer |
| Max SPL peak2 123 dB | |
| Frequenzgang +/- 3 dB 43 Hz - 190 Hz |
| Basslautsprecher | 10" |
| Nennimpedanz | 8 Ohm |
| Hochständflansch | M33 für S-Connect Pole LN (signafhrend). Reduzieradapter (M33 auf M20) im Liefer- umfang enthalten |
| Abmessungen (BxHxT) | 35 x 49 x 47 cm |
| Gewicht | 13,9 kg / 30,6 lbs. |
| LUCAS NANO 600 Series Satellite |
| Max SPL peak2 124 dB (Single Satellite) | 130 dB (Satellite Array) |
| Frequenzgang +/- 3 dB 190 Hz - 20 kHz |
| Mitteltonlautsprecher | 4,5" |
| Hochontreiber | 1" HK Audio Multicell-Transformer |
| Horncharakteristik | 90° x +10/-45° (Single Satellite)90° x 30° (Satellite Array) |
| Nennimpedanz | 8 Ohm (Single Satellite)4 Ohm (Satellite Array) |
| Eingänge | Speaker In, Easy-Click |
| Hochständerfl ansch 3/8"-Gewinde |
| Abmessungen (BxHxT) | 14,5 x 14,5 x 13,5 cm |
| Gewicht | 1,2 kg / 2,6 lbs. |
| Allgemeine Technische Daten |
| Stromaufnahme nach EN 600653 | 0,7 A / 220-240 V AC1,5 A / 100-120 V AC |
| Einschaltstrom | 46 A bei 120 V und 230 V |
1 Kurzeit-RMS-Wert, gemessen unter Verwendung eines Sinus-Burst-Signals mit einer Taktrate von 1/4 und einem resultierenden Crest-Faktor von 9 dB bei einer für das System representativen Frequenz
2@10% THD, Halfspace
3 Der Wert der Stromaufnahme (Netzeingang) wurde bei 1/8 der Leistungsabgabe am Ausgang des internen Verstärkers ermittelt, wozu ein Sinussignal am Eingang nach Norm EN60065 verwendet wurde. Im Betrieb mit üblichen Musiksignalen stellt dies durchschnittliche Stromaufnahme aus dem Versorgungsznetz dar.
Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne
LUCAS NANO 602
In Kapitel 3.6 finden Sie detailierte Hinweise zur Konfiguration des Twin Stereo Systems.
Subject to change without notice - Technische Änderungen vorbehalten
Copyrights 2017 Music & Sales GmbH · 11/2017
