DE 5360 SG1 - Hotte BAUKNECHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Bauknecht
Modèle	DE 5360 SG1
Hauteur (cm)	40
Largeur (cm)	59,8
Profondeur (cm)	27 - 48
Diamètre de raccord d'évacuation (cm)	12
Alimentation électrique	230 V ~ 50 Hz (se référer à la plaque signalétique)
Puissance maximale des lampes	2 x 2,5 W LED (E14)
Nombre de vitesses	3 (minimum, moyenne, maximum)
Commande	Panneau de contrôle avec interrupteurs
Type de filtre anti-graisse	Métallique ou papier (amovible)
Nettoyage filtre anti-graisse	Tous les mois, au lave-vaisselle ou à la main
Type de filtre à charbon	Actif, rechargeable (non fourni)
Remplacement filtre à charbon	Tous les 4 mois maximum
Fonctionnement	Aspirant ou filtrant (kit accessoire en option)
Distance minimale de la table de cuisson	50 cm (électrique) / 70 cm (gaz ou mixte)
Classe d'efficacité énergétique	Non spécifiée (se référer à l'étiquette)
Niveau sonore	Variable selon la vitesse
Matériau	Acier inoxydable (probable)
Sécurité	Arrêt automatique en cas de surchauffe (mentionné)
Poids	Non spécifié

FOIRE AUX QUESTIONS - DE 5360 SG1 BAUKNECHT

Quelle distance minimale entre la hotte et la table de cuisson ?

Pour les cuisinières électriques, la distance minimale est de 50 cm. Pour les cuisinières à gaz ou mixtes, elle est de 70 cm. Respectez toujours les indications du fabricant de votre appareil de cuisson si elles sont supérieures.

Comment nettoyer le filtre anti-graisse ?

Le filtre anti-graisse métallique se nettoie une fois par mois avec un détergent non agressif, à la main ou au lave-vaisselle à basse température sur un cycle rapide. Le filtre en papier doit être changé lorsqu'il est saturé.

Quand dois-je remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 mois maximum, ou plus tôt si les odeurs persistent. Il ne peut être ni nettoyé ni régénéré.

Comment remplacer l'ampoule de la hotte ?

Débranchez d'abord l'appareil. Assurez-vous que l'ampoule est froide. Remplacez-la par une ampoule LED de 2,5 W maximum, culot E14. Référez-vous à la notice pour les détails.

La hotte peut-elle fonctionner en version filtrante ?

Oui, il faut installer le kit accessoires (non fourni) contenant un filtre à charbon actif. La hotte est livrée prête pour l'aspiration extérieure.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (coupure de courant, disjoncteur). Assurez-vous qu'une vitesse a été sélectionnée. Si le problème persiste, débranchez la prise 5 secondes puis rebranchez.

Comment installer la hotte ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances de sécurité, utilisez les vis fournies et assurez-vous que l'évacuation d'air est conforme aux normes locales.

Pourquoi la hotte fait-elle du bruit ?

Un bruit excessif peut provenir d'un conduit d'évacuation de diamètre insuffisant ou de coudes trop nombreux. Vérifiez aussi que les filtres sont propres et bien installés.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si elle est en version aspirante (évacuation extérieure). En version filtrante, le filtre à charbon est indispensable pour neutraliser les odeurs.

Comment commander des pièces détachées ?

Contactez le service après-vente Bauknecht avec les codes indiqués sur la plaque signalétique de la hotte. Vous pouvez aussi consulter le site docs.bauknecht.eu.

MODE D'EMPLOI DE 5360 SG1 BAUKNECHT

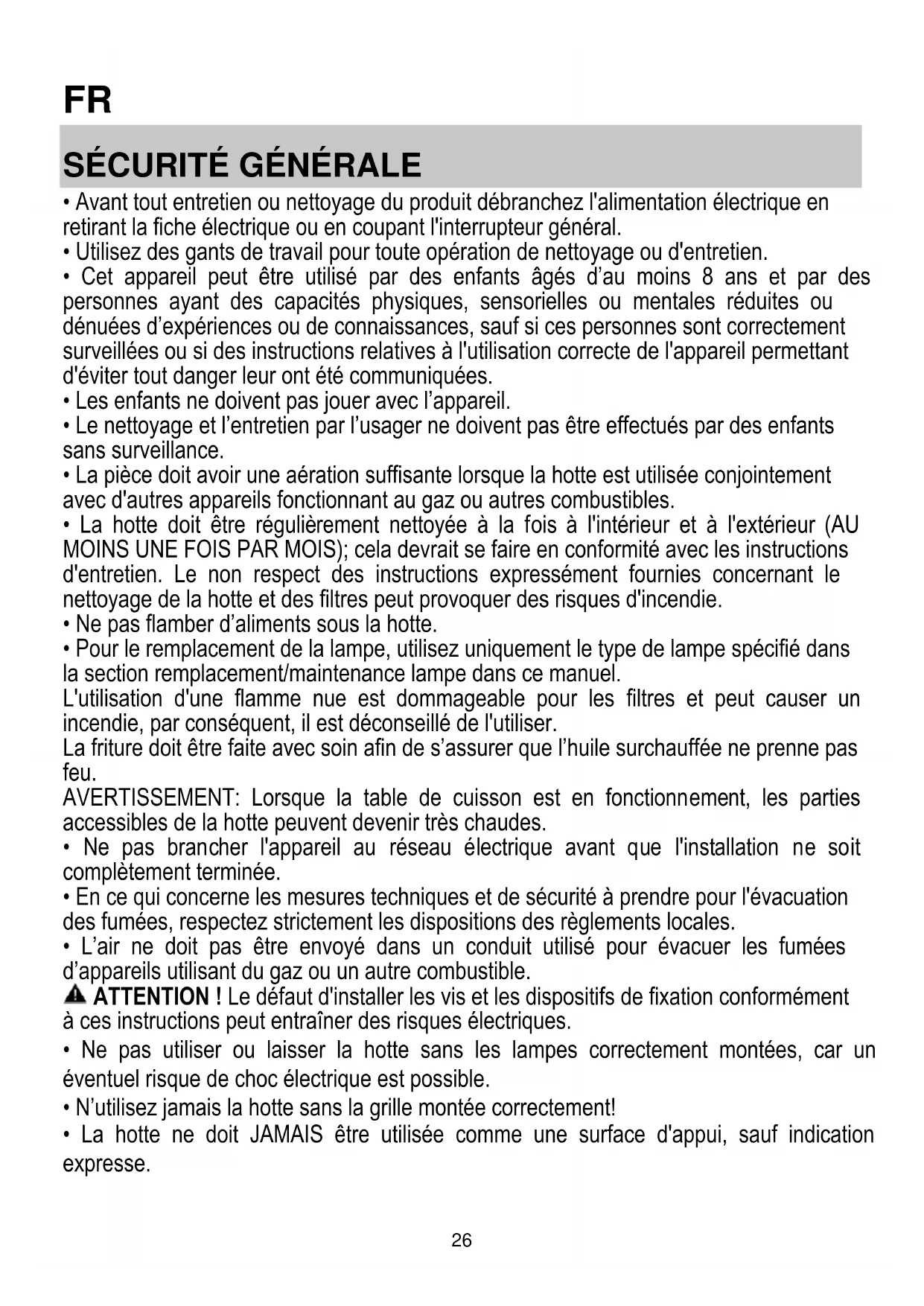

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilier ne doit pas etre effectués par des enfants sans surveillance.
• La piece doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres apparèils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressement fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotter.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.
  L'utilisation d'une flamme neue est dommageable pour les filtres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.
  La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne p renne pas feu.
  AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
  ATTENTION! Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!

• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service/agréé ou du personnel qualifié.

ATTENTION! Ne pas mettre en marche au moyen d'unprogrammateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil. Sans la surveillance constante d'un adulte, garder l'appareil hors de la portée des enfants de moins de 8 ans.

ATTENTION: l'appareil ne peut etre mis en marche par le biais d'un dispositif externe ou d'un systeme de commande a distance séparé.
Cet apparéil n'est pas destiné à un usage professionnel. Ne pas utiliser l' apparéil à l'extérieur.
Pour eviter le risque de lesions personnelles, l'appareil doit et est placed par deux ou plusieurs personnes.
L'installation, complenant eventuellement aussi les raccords pour l'alimentation hydriques (si prevus) et les branchements électriques, et les interventions de réparation doivent être effectuels par un personnel qualifié.

Après avoir complété l'installation, conserver le matériel d'emballage (plastique, polystyrene, etc.) hors de la portée des enfants pour éviter le risque d'étouffement.

Ne jamais utiliser l'appareil pieds nus ou mouillés.

Ne jamais utiliser d'appareils de nettoyage à vapeur pour éviter le risque de chocolélectrique.

Comme indiqué par le symbole, le matériel d'emballage est 100% recyclable

La hotte peut avoir des configurations esthetiques differentes par rapport a ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la presente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnelnels ; - des fermes ; - l'utilisation par les clients des hotels, motelels et autres environnementes à caractère résidentiel ; - des environnementés du type,chambre d'hôtes.

Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
Veuillez dire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
- Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
- Avant d'installer l'appareil, vérifie qu'il n'y aaucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

• La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières électriques et de 70cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Si le cable n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant:

Tension principale et fréquence

Se référer à la valeur indiquée sur l'étiquette des caractéristiques à l'intérieur de la hotte.

Branchement des fils

N:bleu

L:brun

Changement du cable d'alimentation

La hotte est pourvue d'un cable d'alimentation spécial; en cas de détérioration du cable, en demander un neuf au service d'assistance technique.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Eviter les variations excessives de section du tuyau.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotter est prete pour etre utilise en version aspirante.

Pour utiliser la hotte en version filtrante, il faut installer le KIT ACCESSOIRES prévu.

Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES est déjà fourni ou s'il faut l'acheter à part.

Remarque: Si fourni dans le kit, dans certains cas, le système de filtration supplémentaire à base de charbon actif pourrait déjà être installé dans la hotte.

Les informations pour la transformation de la hotte de version aspirante à version filtrante sont déjà containues dans ce manuel.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION!

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air d'aspiration sera dégraissé et désodoré avant d'être renvoyé dans la piece.

Pour utilise la hotte dans cette version, vous necez installer un syste de filtrage supplémentaire bas sur charbon actif.

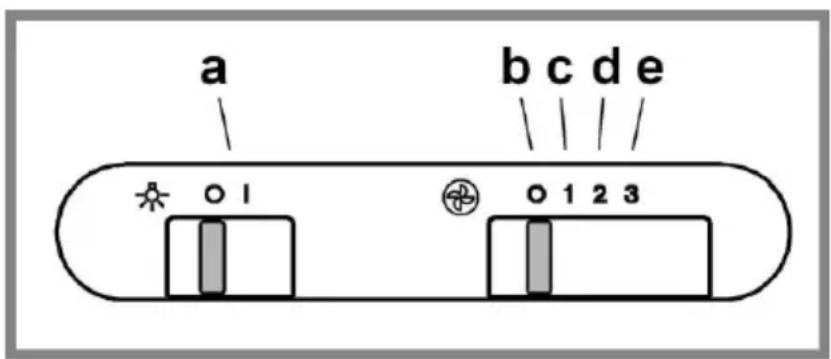

COMMANDES

La hotte est equipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières
b. OFF moteurs
c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

ENTRETIEN

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

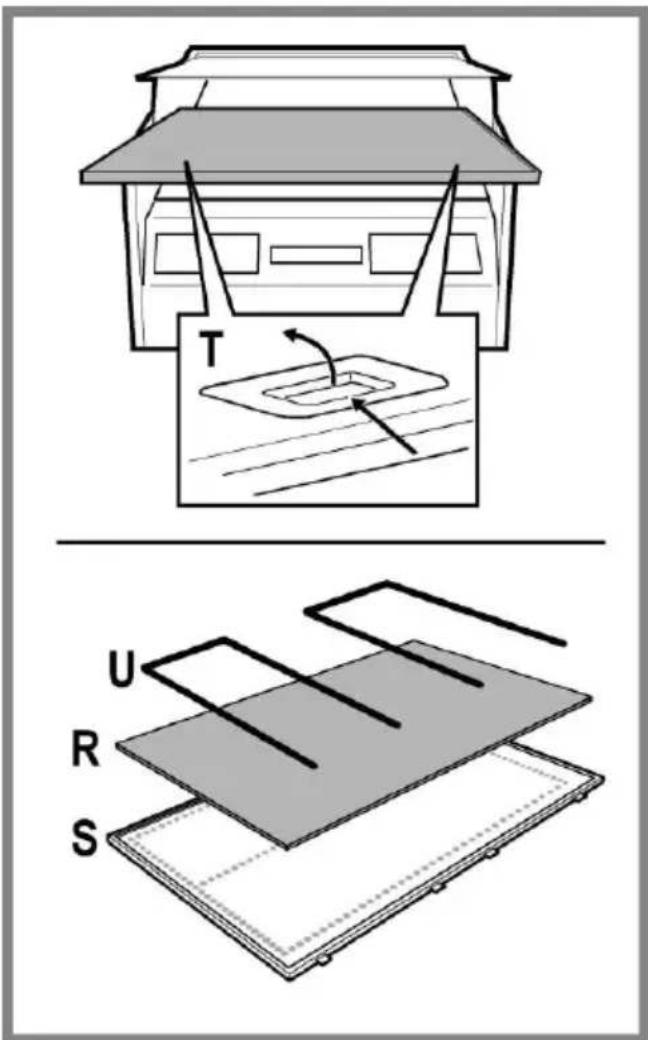

Entretien des filtres anti-graisses

Il retient les particules deGRAISSSE issues de la cuisson. Le filtrer en papier doit etre changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.

Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtrte anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées. Pour acceder au filtrte a graisse R ouvrir la grille d'aspiration S grace aux taquets T en les libérants des fixations U.

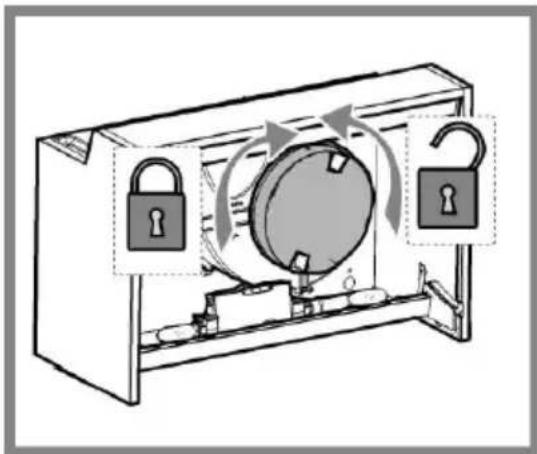

Entretien des filtres au charbon

Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAisses. Il est nécessaire de changer le filtré après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Enlever les filtres anti-graisse.

Applique un filtré au charbon par côte et l'accrocher à la hotte.

Remetre les filtres anti-graisse.

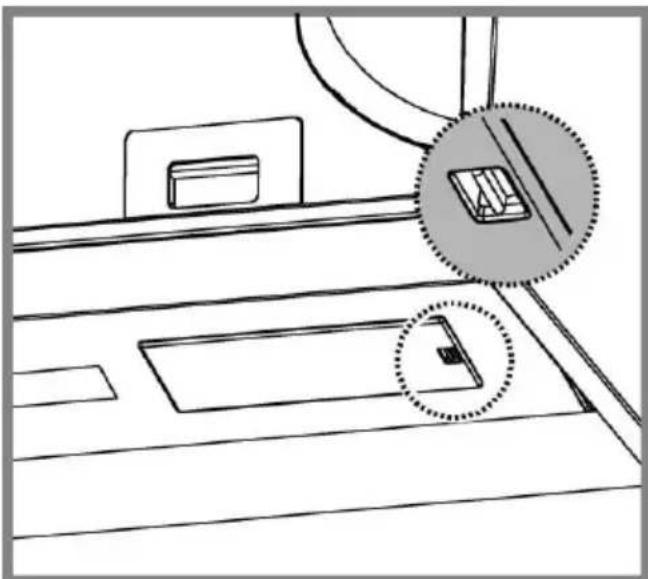

Remplacement des lampes

Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacer l'ampoule brûlée. Utiliser uniquement des ampoules LED de 2,5W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumeric "1e").

Refermer le plafonnier (fixage à déclic)

ÉLIMINATION

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et Electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant.

• qu'une vitesse a ete selectionnee.

• Si la hotte a un faible rendement:

S'assurer:

• que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.

• que la cuisine est insuffisamment aérée pour assurer une prise d'air.

• que le filtré à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'eteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persististe, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø de tube d'évacuation (cm)
40	59,8	27-48	12

CE

Éléments non fournis avec la hotte

Vous pouvez telecharger les consignes de sécurité, le manuel de l'utilisateur, la fiche produit et les données energétiques en:

• Visitant notre site internet docs.bauknecht.eu
  Utilisant le Code QR
• Vous pouvez également contacter notre service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes visibles sur la plaque signalétique de l'appareil.
