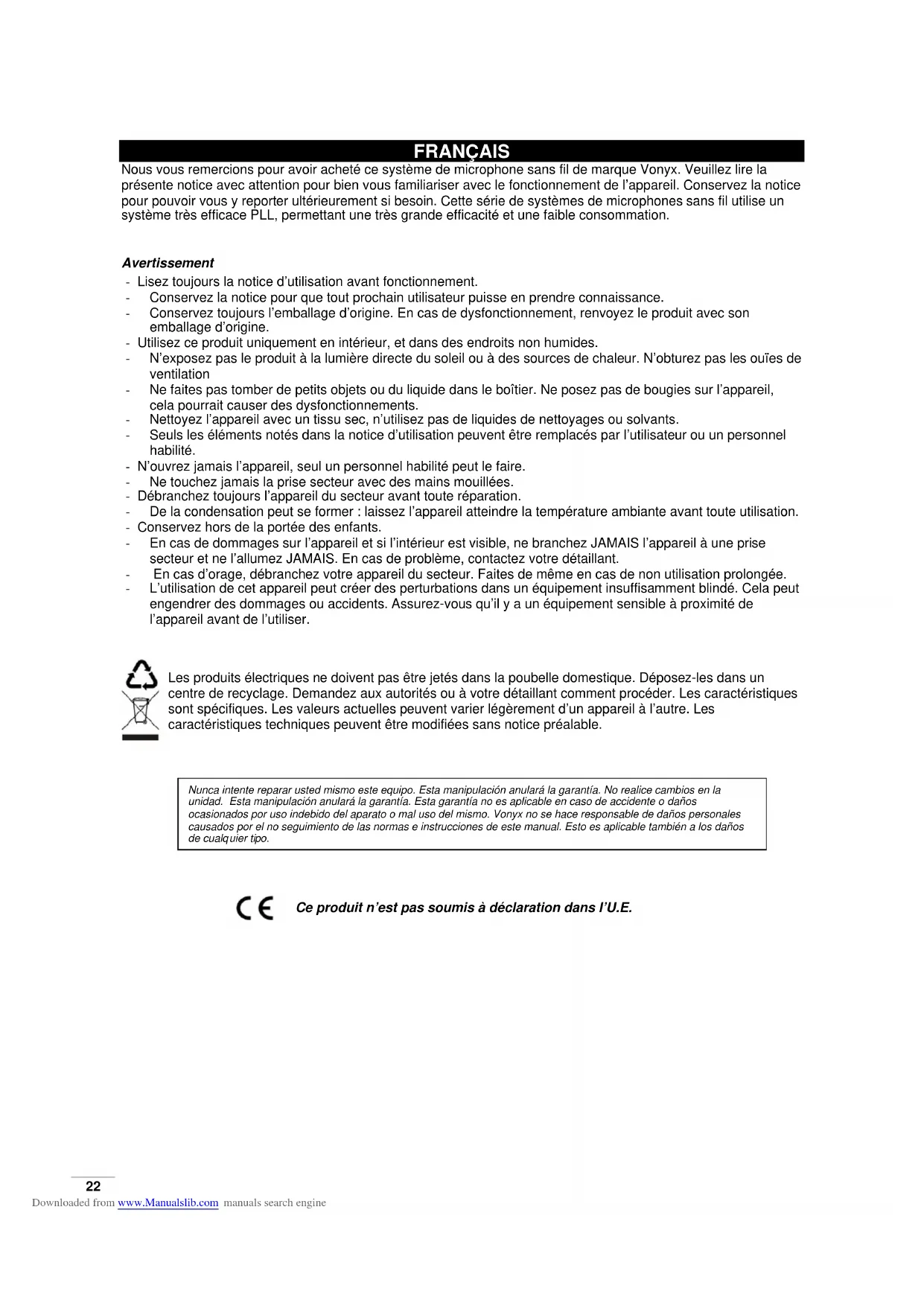

Downloaded from www.Manualslib.com manuals search engine22 FRANÇAIS Nous vous remercions pour avoir acheté ce système de microphone sans fil de marque Vonyx. Veuillez lire la présente notice avec attention pour bien vous familiariser avec le fonctionnement de l’appareil. Conservez la notice pour pouvoir vous y reporter ultérieurement si besoin. Cette série de systèmes de microphones sans fil utilise un système très efficace PLL, permettant une très grande efficacité et une faible consommation. Avertissement - Lisez toujours la notice d’utilisation avant fonctionnement. - Conservez la notice pour que tout prochain utilisateur puisse en prendre connaissance. - Conservez toujours l’emballage d’origine. En cas de dysfonctionnement, renvoyez le produit avec son emballage d’origine. - Utilisez ce produit uniquement en intérieur, et dans des endroits non humides. - N’exposez pas le produit à la lumière directe du soleil ou à des sources de chaleur. N’obturez pas les ouïes de ventilation - Ne faites pas tomber de petits objets ou du liquide dans le boîtier. Ne posez pas de bougies sur l’appareil, cela pourrait causer des dysfonctionnements. - Nettoyez l’appareil avec un tissu sec, n’utilisez pas de liquides de nettoyages ou solvants. - Seuls les éléments notés dans la notice d’utilisation peuvent être remplacés par l’utilisateur ou un personnel habilité. - N’ouvrez jamais l’appareil, seul un personnel habilité peut le faire. - Ne touchez jamais la prise secteur avec des mains mouillées. - Débranchez toujours l’appareil du secteur avant toute réparation. - De la condensation peut se former : laissez l’appareil atteindre la température ambiante avant toute utilisation. - Conservez hors de la portée des enfants. - En cas de dommages sur l’appareil et si l’intérieur est visible, ne branchez JAMAIS l’appareil à une prise secteur et ne l’allumez JAMAIS. En cas de problème, contactez votre détaillant. - En cas d’orage, débranchez votre appareil du secteur. Faites de même en cas de non utilisation prolongée. - L’utilisation de cet appareil peut créer des perturbations dans un équipement insuffisamment blindé. Cela peut engendrer des dommages ou accidents. Assurez-vous qu’il y a un équipement sensible à proximité de l’appareil avant de l’utiliser.

Les produits électriques ne doivent pas être jetés dans la poubelle domestique. Déposez-les dans un centre de recyclage. Demandez aux autorités ou à votre détaillant comment procéder. Les caractéristiques sont spécifiques. Les valeurs actuelles peuvent varier légèrement d’un appareil à l’autre. Les caractéristiques techniques peuvent être modifiées sans notice préalable.

Ce produit n’est pas soumis à déclaration dans l’U.E.

179.203 WM73C Système UHF 2 canaux avec affichage

179.206 WM73 Microphone main UHF 2 canaux avec affichage

179.209 WM73H UHF 2ch Casque avec écran

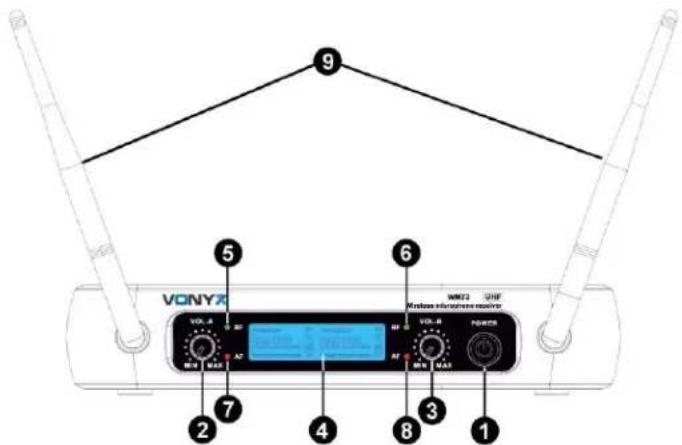

1. Interrupteur Power ON/OFF pour allumer le système

5. LED "RF" canal A : signale la réception de signal RF de l’émetteur

6. LED "RF" canal B : signale la réception de signal RF de l’émetteur.

7. LED "AF" canal A niveau audio : indique le niveau du signal audio du système.

8. LED "AF" canal B niveau audio : indique le niveau du signal audio du système.

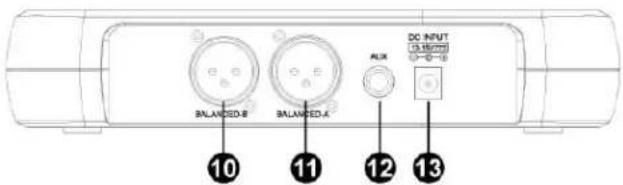

10. Prise XLR symétrique canal A

11. Prise XLR symétrique canal B

12. Prise jack 6,35 ; reliez le cordon audio via cette prise à l’entrée de l’amplificateur, table de mixage.

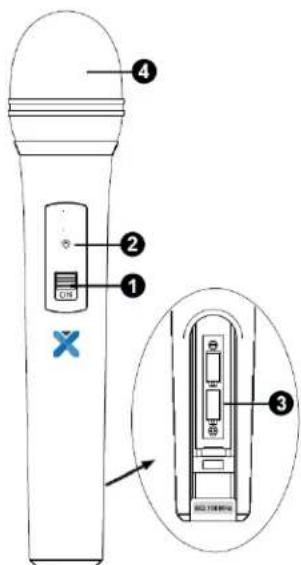

1. Interrupteur Power ON/OFF.

2. Témoin batterie faible : brille en rouge lorsque la puissance est faible :

remplacez la batterie.

3. Couvercle compartiment batterie : ouvrez-le pour installer la batterie.

Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter qu’elle ne coule.

4. Grille : Protège la capsule et permet de diminuer les bruits de souffle.

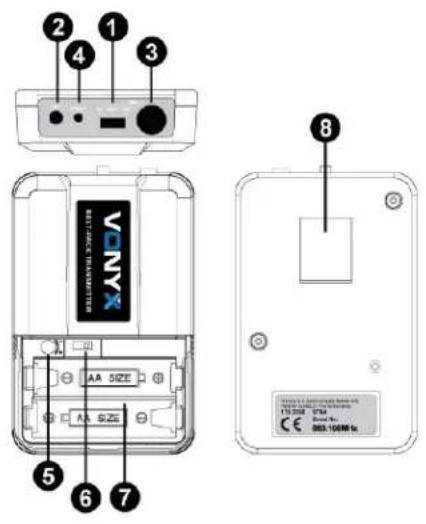

1. Interrupteur Power ON/OFF et interrupteur Audio mute.

3. Entrée micro : pour micro serre-tête et micro cravate.

4. Témoin de batterie faible : Brille en rouge lorsque la puissance

est faible et qu’il faut remplacer la batterie

5. Réglage de volume : pour régler l’amplification d’entrée audio

6. Interrupteur de réglage du mode de fonctionnement : pour le

serre-tête ou micro cravate.

7. Couvercle compartiment batterie : ouvrez-le pour installer la

batterie. Pensez à retirer la batterie en cas de non utilisation prolongée pour éviter qu’elle ne coule.

MICROPHONE CRAVATE Reliez la fiche du microphone cravate livré à la prise de l’émetteur (voir ci-dessous). Mettez l’émetteur en fonction dans le système cravate (6).

MICROPHONE SERRE-TETE Reliez la fiche du microphone serre-tête livré à la prise de l’émetteur (voir ci-dessous). Mettez l’émetteur en fonction dans le système cravate (6).

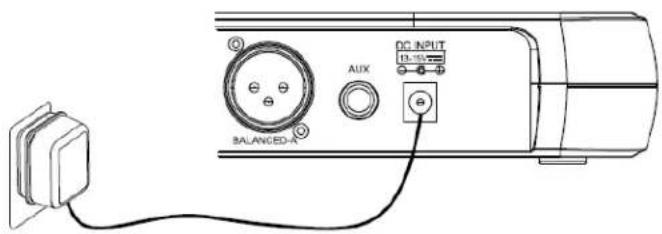

1. Branchement alimentation récepteur : reliez le bloc secteur à la fiche DC à l’arrière du récepteur. Branchez le

bloc secteur à une prise 230 V~/ 50 Hz.

2. Antenne : Placez l’antenne à 45° de la verticale, voir schéma ci-dessous.

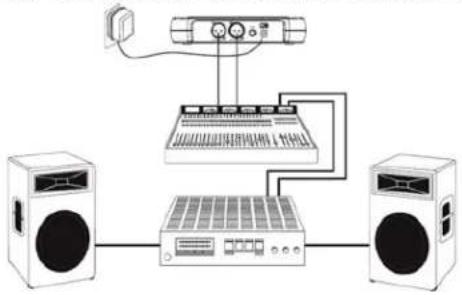

3. Branchements audio : reliez le cordon audio de la sortie audio du récepteur à l’entrée sur votre amplificateur.

FONCTIONNEMENT Tout d’abord, éteignez le système, mettez les réglages de volume des récepteurs sur le minimum et allumez le récepteur. L’affichage s’éclaire, le système se met sur le dernier mode de fonctionnement. Réglez la fréquence souhaitée sur le récepteur et surveillez le niveau de signal RF et AF. Si le niveau de signal est affiché, cela signifie que le récepteur reçoit des interférences d’autres signaux ou bruits. Le systèmes est doté d’un circuit Mute pour éviter les interférences. En cas d’interférences, utilisez d’autres fréquences. Si le système est allumé, surveillez la fréquence de l’émetteur et du récepteur. Lorsque l’affichage du récepteur indique la valeur du signal RF, le témoin des antennes affiche Antenne A ou B. Réglez le volume au niveau souhaité. Réglage volume Réglez le volume du récepteur sur la position 12h. Puis réglez le volume de l’amplificateur ou de la table de mixage au niveau souhaité. Si le volume du récepteur est réglé trop fort, l’amplificateur va produire des distorsions qui pourraient endommager l’amplificateur et / ou les enceintes.

Pour un meilleur son :

1. Vous devez toujours voir l’antenne depuis l’emplacement de l’émetteur.

2. La distance entre l’émetteur et le récepteur doit être aussi faible que possible.

3. Si le récepteur a deux antennes, elles doivent être positionnées à 45° de la verticale.

4. Les antennes ne doivent pas être placées à côté de surfaces métalliques.

5. Les antennes ne doivent pas se toucher ni se croiser.

6. Avant d’utiliser le système en présence de public, faites un test pour trouver les “points morts”. Evitez ces

endroits lors du fonctionnement

Downloaded from www.Manualslib.com manuals search engine26 PROBLEMES PROBLEME LED témoin SOLUTION Pas de son La LED rouge de l’émetteur ne brille pas Mettez l’interrupteur POWER ON/OFF sur la position ON. Assurez-vous que la batterie soit correctement placée, respectez la polarité. Le cas échéant, remplacez la batterie morte par une batterie neuve. Pas de son La LED rouge de l’émetteur brille Mettez l’interrupteur MUTE/ON sur ON. Pas de son LA LED rouge POWER du récepteur ne brille pas. Assurez-vous que le bloc secteur est bien branché dans la prise DC. Assurez- vous que la tension d’alimentation délivrée soit correcte. Pas de son Les LEDs de réception de signal s'allument Tournez le réglage de volume du récepteur. Assurez-vous que les branchements du récepteur avec l’équipement externe sont bien faits. Pas de son Les LEDs A/B du récepteur ne brillent pas. Le témoin POWER de l’émetteur et du récepteur s'allume. Assurez-vous que les fréquences des émetteurs et récepteurs correspondent. Déplacez l’émetteur près du récepteur. Le niveau de son est différent du niveau d’un instrument relié. Les témoins A/B du récepteur s'allument. Réglez le niveau de l’émetteur et le volume du récepteur comme souhaité. Le niveau de distorsion augmente graduellement. Les témoins A/B du récepteur et LOW BATTERRY de l’émetteur s'allument. Remplacez la batterie de l’émetteur. Bruits, ronflements ou autres signaux radio présents. Les témoins A/B brillent. Identifiez les sources possibles d’interférences (autres sources RF) et éteignez-les ou utilisez un système fonctionnant sur une autre fréquence. Perte momentanée de son lorsque l'émetteur est déplacé dans la zone d'utilisation Les LEDS A/B du récepteur brillent en cas de perte de signal Repositionnez le récepteur et faites des tests. Si les interférences audio persistent, repérez les “endroits morts“ et évitez-les pendant le fonctionnement. CARACTERISTIQUES TECHNIQUES WM73C WM73 WM73H Référence

Dimensions /appareil 100 x 65 x 30 mm 238 x 50 x 50 mm Données techniques spécifiques. Les valeurs mentionnées peuvent légèrement varier d’un appareil à l’autre. Données soumises à modifications sans information préalable. Classe I : produit utilisable dans la plage de fréquences 863-865MHz.
