GEBRUIKSAANWIJZING WM73H Vonyx

No sound Red transmitter indicator is not flash Slide transmitter POWER ON/OFF switch to ON position. Make sure battery is inserted properly, observing battery (+ / -). If battery is inserted properly, replace with fresh battery. No sound Red transmitter indicator is flash. Slide transmitter MUTE/ON switch to ON position. No sound Red receiver indicator POWER light off. Make sure AC adapter is securely plugged into electrical outlet and into DC input connector. Make sure AC electrical outlet works and supplies proper voltage. No sound Receiver signal indicators A/B lights glowing. Turn up receiver volume control. Confirm that the output connections from the receiver to the external equipment are secure. No sound Receiver signal indicators A/B lights off. Transmitter and receiver POWER light glowing. Confirm transmitters and receivers frequencies match. Move transmitter closer to receiver. Sound level differs from level of a cabled instrument. Receiver signal indicators A/B lights glowing. Adjust transmitter gain level to compessary. Adjust receiver volume as necessary. Distortion level increases gradually Receiver signal indicators A/B lights and transmitter LOW BATTERY light glowing Replace transmitter battery Bursts of noise or other audible radio signals present. Signal indicators A/B/ lights on. Identify potential sources of interferences (other RF-sources) and turn off, remove or use a wireless system operating on a different frequency. Momentary loss of sound as transmitter is moved around performing area. Receiver signal indicator A/B lights of when sound is lost Reposition receiver and perform walk- through test again. If audio dropouts persist, mark “dead” spots and avoid them during performance. TECHNICAL SPECIFICATION WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Frequency range 863-865Mhz 863-865Mhz 863-865Mhz Frequency response 50Hz-18kHz 50Hz-18kHz 50Hz-18Khz Signal/Noise ratio > 85dB > 85dB > 85dB Class 1 1 1 Rated voltage AC220~240V 50Hz AC220~240V 50Hz AC220~240V 50Hz Adapter 13-15V DC / 500mA 13-15V DC / 300mA 13-15V DC / 300mA Dimensions per unit 210 x 145 x 42 mm 210 x 145 x 42 mm 210 x 145 x 42 mm Bodypack STB4 Handheld STM4 Ref.nr: 179.203B 179.206H Frequency range 863-865Mhz 863-865Mhz Battery 2x 1.5V AA Battery 2x 1.5V AA Battery RF output >10dBm >10dBm Class 1 1 Dimensions per unit 100 x 65 x 30 mm 238 x 50 x 50 mm The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can be changed without prior notice. Class I product for use in Frequency band 863-865MHz. Downloaded from www.Manualslib.com manuals search engine7 NEDERLANDS Hartelijk dank voor de aanschaf van deze Vonyx draadloze microfoon. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen. WAARSCHUWING - Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken. - Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen. - Bewaar de verpakking zodat u, indien het apparaat defect is, deze in de originele verpakking kunt opsturen om beschadigingen te voorkomen. - Apparaat alleen binnenshuis en in niet vochtige ruimtes gebruiken. - Toestel niet in de buurt van warmtebronnen en of in direct zonlicht gebruiken. - Zorg ervoor dat er geen kleine objecten of vloeistof in het toestel kunnen binnendringen. - Toestel alleen reinigen met een licht vochtige stofvrije doek, geen reinigingsmiddelen of oplosmiddelen gebruiken! - Het toestel bevat buiten de in de gebruiksaanwijzing genoemde onderdelen geen onderdelen die door de gebruiker vervangen of gerepareerd kunnen worden. - Open nooit zelf het apparaat, laat reparaties over aan gekwalificeerd personeel. - Verwijder of plaats de netvoeding nooit met natte handen respectievelijk uit en in het stopcontact. - Voordat het apparaat gerepareerd of onderhouden wordt, dient deze eerst losgekoppeld te worden van de netspanning. - Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op omgevingstemperatuur komen. - Het apparaat buiten bereik van kinderen houden. - Indien het apparaat dusdanig beschadigd is dat inwendige (onder)delen zichtbaar zijn, mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier. - Bij onweer altijd de adapter uit het stopcontact halen, zo ook wanneer het apparaat voor langere tijd niet wordt gebruikt. - Door het gebruik van dit product kan de werking van onvoldoende afgeschermde of gevoelige elektronische apparatuur worden verstoord. Deze storing kan tot ongelukken of beschadiging van uw apparatuur leiden. Controleer daarom voor het inschakelen van dit apparaat of er geen apparatuur in de nabije omgeving is die gevoelig kan zijn voor storingen.

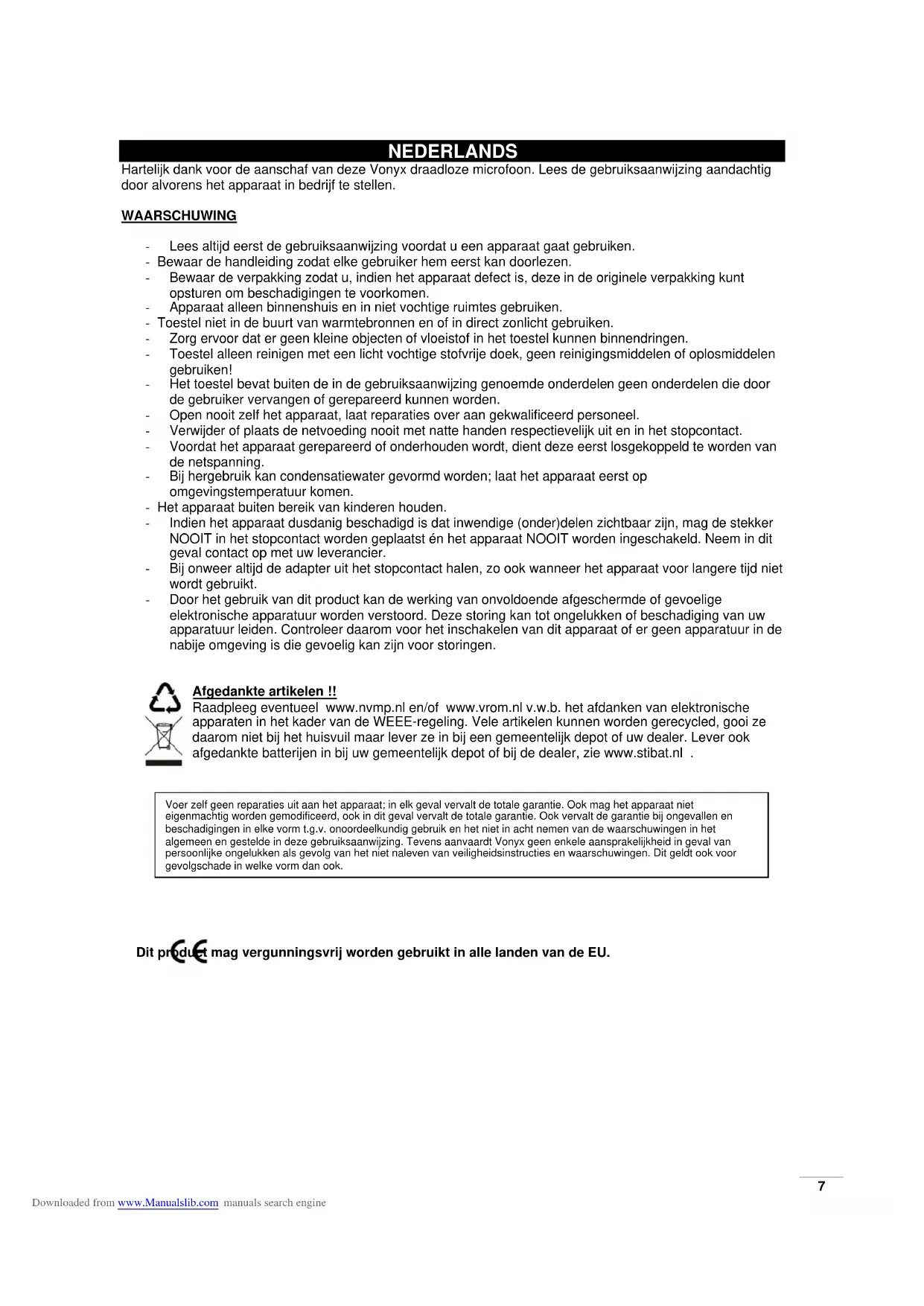

Afgedankte artikelen !! Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl .

Dit product mag vergunningsvrij worden gebruikt in alle landen van de EU.

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook. Downloaded from www.Manualslib.com manuals search engine8

179.206 WM73 UHF 2 kanalen handmicrofoons met display

179.209 WM73H UHF 2 kanalen koptelefoon met display

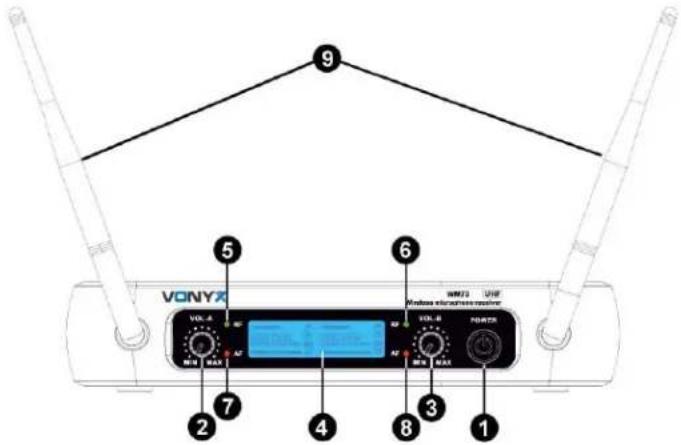

1. Aan/Uit schakelaar

2. Volumeregelaar kanaal A

3. Volumeregelaar kanaal B

4. LCD display, geeft frequentie, kanaal, RF signaal, audio signaal en antenne status weer.

5. “RF” ontvangst signaal kanaal A, weergave van sterk of zwak signaal.

6. “RF” ontvangst signaal kanaal B, weergave van sterk of zwak signaal.

7. “AF” geluidssterkte signaal kanaal A, weergave sterk of zwak signaal.

8. AF” geluidssterkte signaal kanaal B, weergave sterk of zwak signaal.

10. XLR connector gebalanceerd kanaal A

11. XLR connector gebalanceerd kanaal B

13. 13-15Vdc aansluiting

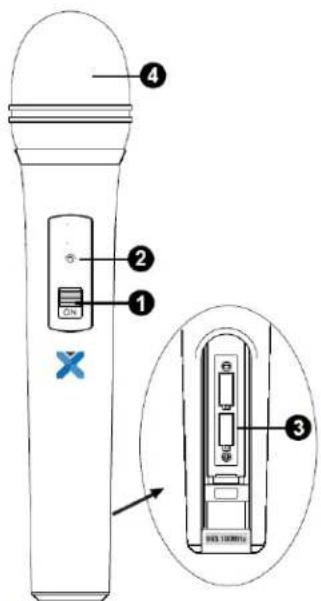

HANDMICROFOON (ZENDER )

1. Aan/Uit schakelaar

3. Batterijvak, verwijder de batterijen bij langdurig niet gebruik

van de adem geluiden en windgeruis.

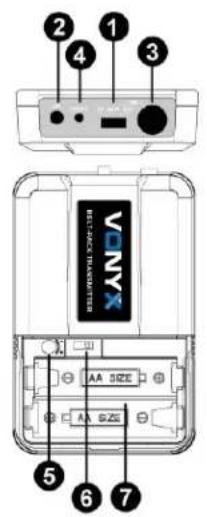

1. Aan/Uit en audio mute schakelaar.

3. Microfoon ingang, geschikt voor zowel dasspeld- of

6. Keuzeschakelaar voor gebruik van dasspeld of

hoofdmicrofoon systeem.

7. Batterijvak, verwijder de batterijen bij langdurig niet gebruik

8. Draagclip tbv broek bevestiging

DASSPELD MICROFOON Sluit de connector van de meegeleverde lavalier microfoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op dasspeld microfoon (6).

HOOFDMICROFOON Sluit de connector van de meegeleverde hoofdmicrofoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld). Stel de zender in op hoofdmicrofoon (6).

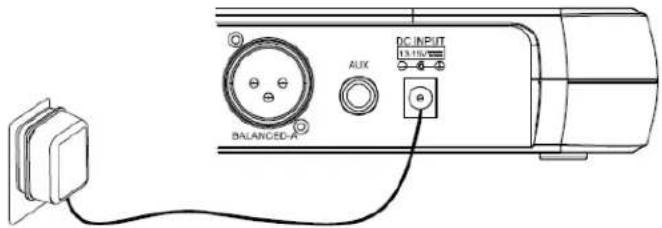

1. Ontvanger aansluiten: Plug de connector van de adapter in op de achterkant van de ontvanger, vervolgens

sluit de adapter aan op een wandcontactdoos.

2. Antenne: Zorg ervoor dat de twee antennes onder een hoek van 45° worden gepositioneerd, zoals

onderstaand voorbeeld.

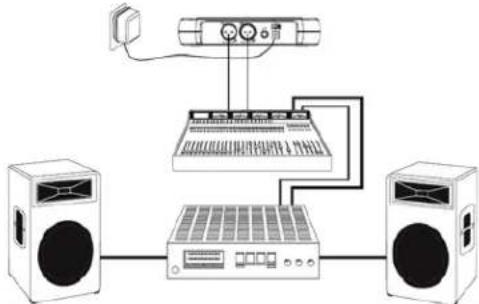

3. Audio aansluiting: Sluit de audiokabel aan op de uitgang van de ontvanger en op de ingang van uw

geluidsmengpaneel. BEDIENING Schakel het systeem UIT, draai het volume van de ontvanger naar een minimum en schakel het systeem weer in en de CPU initialiseert, het LCD scherm licht op en het systeem komt terug in de status waarin het is afgesloten! Zoek de gewenste frequentie op de ontvanger op en let op het RF- en AF signaalniveau. Als er een signaal in de display verschijnt duidt dit op een interferentie van andere signalen of ruis. Het systeem beschikt over een mute schakeling om de ruis uit te schakelen. Indien er sprake is van interferentie t.g.v. de andere microfoon zoek dan voor deze microfoon een andere frequentie op. Als het systeem is ingeschakeld controleer dan de frequenties van de zender en de ontvanger, als ze niet op dezelfde frequenties werken is de zender niet aangepast aan de ontvanger. De display op de ontvanger laat de waarde van het RF signaal zien, de antenne-status zal antenne A of B weergeven. Zet het volume op de gewenste sterkte. Volume regeling: Zet het volume van de ontvanger in de 12-uurs positie (middenstand), zet dan het volume van de versterker of de mixer op het gewenste niveau. Als het volume van de ontvanger te hoog staat zal de versterker een vervormd signaal laten horen hetgeen een defecte versterker en/of luidspreker(s) tot gevolg kan hebben! Beste akoestiek:

1. U dient altijd de antenne van de ontvanger te kunnen zien vanaf uw zenderpositie.

2. De afstand tussen zender en ontvanger dient zo kort mogelijk te zijn.

3. Als de ontvanger twee antennes heeft, dienen ze onder 45° te worden gezet.

4. Houd de antennes verwijderd van metalen objecten.

5. De antennes mogen elkaar niet raken of elkaar kruisen.

6. Voordat u het systeem in het openbaar gebruikt doe dan eerst een test om uit te zoeken waar zich de

“dead spots” (plaatsen waar een slechte verbinding met de ontvanger plaats vindt) bevinden. Vermijd deze plaatsen tijdens uw op

Geen geluid Rode zender indicator knippert niet Schuif de POWER ON / OFF-schakelaar naar ON van de zender. Zorg ervoor dat de batterij correct is geplaatst, controleer de polariteit van de batterij (+ / -). Als batterij goed is geplaatst, deze vervangen door nieuwe batterij. Geen geluid Rode zender indicator knippert Schuif de MUTE/ON naar de ON positie van de zender. Geen geluid Rode indicator op de ontvanger receiver POWER is uit. Wees ervan overtuigt dat de AC adapter goed is gemonteerd op de ontvanger. Controleer of de adapter is aangesloten op een wandcontactdoos. Controleer of de wandcontactdoos is voorzien van de juiste spanning. Geen geluid Ontvanger signaalindicators A/B lichten op. Draai de volumeregelaar op de ontvanger omhoog. Controleer de bekabeling tussen de ontvanger en externe geluidsapparatuur. Geen geluid Ontvang signaalindicators A/B lichten niet op. Zender en ontvanger POWER indicator lichten wel op. Controleer of de frequentie van de ontvanger en zender gelijk zijn. Houdt de zender dichter bij de ontvanger. Geluidsniveau verschilt van een bekabeld instrument. Ontvanger signaalindicators A/B lichten op. Stel de volumeregelaar opnieuw in. Vervorming geluidsniveau stijgt geleidelijk Ontvanger signaalindicators A/B- verlichting en de zender LOW BATTERY lichten op. Vervang de batterijen van de zender. Ruis en/of andere hoorbare radiosignalen aanwezig. Ontvanger signaalindicators A/B lichten op. Identificeren van potentiële bronnen van storingen (andere RF-bronnen) en deze uitschakelen of maak gebruik van een andere frequentie. Tijdelijk verlies van het geluid als de zender door gebied verplaatst. Ontvanger signaalindicators A/B gaan uit bij geen geluid. Herpositioneren de ontvanger en het opnieuw uitvoeren van een looptest. Markeer de “dode” plekken en vermijd deze gebieden tijdens de uitvoering. TECHNISCHE SPECIFICATIE WM73C WM73 WM73H Ref.nr: 179.203 179.206 179.209 Frequentie band 863-865Mhz 863-865Mhz 863-865Mhz Frequentie respons 50Hz-18kHz 50Hz-18kHz 50Hz-18Khz S/R ratio > 85dB > 85dB > 85dB Klasse 1 1 1 Voltage AC220~240V 50Hz AC220~240V 50Hz AC220~240V 50Hz Adapter 13-15V DC / 500mA 13-15V DC / 300mA 13-15V DC / 300mA Afmeting 210 x 145 x 42 mm 210 x 145 x 42 mm 210 x 145 x 42 mm Bodypack STB4 Handheld STM4 Ref.nr: 179.203B 179.206H Frequentie band 863-865Mhz 863-865Mhz Batterij 2x 1.5V AA Battery 2x 1.5V AA Battery RF uitgang >10dBm >10dBm Klasse 1 1 Afmeting 100 x 65 x 30 mm 238 x 50 x 50 mm De specificaties en waarden kunnen enigszins afwijken zonder voorafgaande kennisgeving. Klasse 1 toestel voor gebruik in de band 863-865MHz.
