Type product	Draadloos microfoonsysteem UHF 2 kanalen
Merk	Vonyx
Model	WM82B (met draagbare zender en headset)
Versies	179.212 : WM82 met handmicrofoon ; 179.214 : WM82B met draagbare zender en headset
Frequentie	UHF
Voeding ontvanger	12 V DC 1 A (netadapter meegeleverd)
Voeding handmicrofoon (model WM82)	2 AA-batterijen (verwijderen bij langdurig niet-gebruik)
Voeding draagbare zender	Ingebouwde loodaccu (elke 3 maanden opladen bij niet-gebruik)
Audio-uitgangen ontvanger	2x symmetrische XLR (kanaal A en B), 1x 6,35 mm jack
Antenne	Geïntegreerde antenne op ontvanger
Bereik	Ongeveer 30-50 m in open veld (afhankelijk van obstakels)
Gebruik	Alleen binnenshuis, omgevingstemperatuur 5°C tot 35°C
Veiligheid	Niet de behuizing openen, niet blootstellen aan vocht, gebruiken op beveiligde stroomkring met aarde
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen. Verwijder batterijen bij langdurig niet-gebruik.
Repareerbaarheid	Alleen reparaties door erkende technicus, originele onderdelen verplicht
Afmetingen (ontvanger)	Ongeveer 200 x 150 x 40 mm (schatting)
Gewicht (ontvanger)	Ongeveer 0,5 kg (schatting)
Inhoud verpakking	Ontvanger, draagbare zender, headsetmicrofoon, netadapter, handleiding

Veelgestelde vragen - WM82B Vonyx

Hoe schakel ik de ontvanger in?

Gebruik de Power schakelaar aan de voorkant van de ontvanger. Het LCD-scherm toont de kanalen en frequenties.

Welk type batterijen moet ik gebruiken voor de handmicrofoon (model WM82)?

De handmicrofoon gebruikt 2 AA-batterijen. Verwijder de batterijen bij langdurig niet-gebruik om lekkage te voorkomen.

Wat is het bereik van het systeem?

Het bereik is ongeveer 30 tot 50 meter in open veld, maar kan worden verminderd door metalen obstakels of interferentie.

Hoe stel ik het volume in?

Draai aan de Volume A en Volume B knoppen aan de voorkant van de ontvanger om het niveau van elk kanaal aan te passen.

Kan ik een handmicrofoon (WM82) gebruiken met de WM82B ontvanger?

Ja, de ontvanger is compatibel met beide versies. Het WM82B systeem wordt geleverd met een draagbare zender, maar u kunt een aparte handmicrofoon op dezelfde ontvanger gebruiken.

Hoe laad ik de batterij van de draagbare zender op?

De draagbare zender bevat een loodaccu. Laad deze elke 3 maanden op bij langdurig niet-gebruik door deze aan te sluiten via de meegeleverde kabel (niet gespecificeerd in de handleiding, maar meestal via een externe lader). Raadpleeg de handleiding voor de exacte oplaadmethode.

Wat moet ik doen als de microfoon geen signaal ontvangt?

Controleer of de batterijen zijn opgeladen, of er geen obstakels zijn tussen de antenne van de microfoon en die van de ontvanger, en of de afstand niet te groot is. Vermijd storingsbronnen zoals computers.

Hoe reinig ik de microfoon?

Gebruik een droge doek. Gebruik geen chemicaliën of oplosmiddelen. Bij de handmicrofoon kan het rooster voorzichtig worden afgeveegd.

Kan ik dit systeem buitenshuis gebruiken?

Nee, het apparaat is ontworpen voor gebruik alleen binnenshuis, met een temperatuur tussen 5°C en 35°C. Stel het niet bloot aan regen of vocht.

Hoe sluit ik de ontvanger aan op een mengpaneel?

Gebruik de symmetrische XLR-uitgangen (kanaal A en B) of de 6,35 mm jack-uitgang om de ontvanger aan te sluiten op de ingang van het mengpaneel.

GEBRUIKSAANWIJZING WM82B Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat zijn ontvangen. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het is blootgesteld aan drastische temperatuurverschillen (bv. door transport). De ontstane condensatie kan het apparaat beschadigen.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

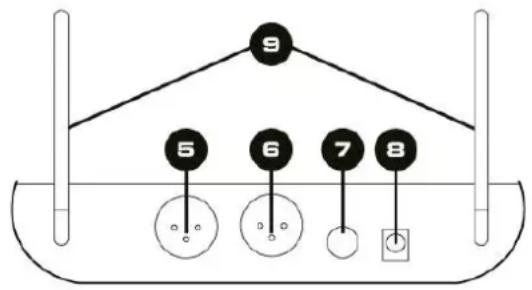

VOOR- EN ACHTERZIJDE

1. LCD Display
2. Volume microfoon kanaal A
3. Volume microfoon kanaal B
4. Aan/Uit schakelaar
5. Gebalanceerde Jack 6.35mm connector kanaal B
6. Gebalanceerde Jack 6.35mm connector kanaal A
7. Jack 6.35mm connector mix uitgang
8. Adapter aansluiting (12V DC 1A)
9. Antenne

Models:

179.212 : WM82 UHF Microfoon Systeem 2 kanaals handmicrofoon 179.214 : WM82B UHF Microfoon Systeem 2 kanaals bodypack + headset

UHF HANDMICROFOON

1. Mircofoonkap: beschermt de cartridge en vermindert geluiden zoals ademen en windgeruis.
2. LCD Display
3. Aan/Uit schakelaar
4. Batterijvak

Let op: Als de microfoon gedurende een periode niet word gebruikt, verwijder dan de batterijen om schade te voorkomen in het geval van batterijlekkage!

UHF BODYPACK

1. Aan/Uit schakelaar
2. Microfoon ingang tbv hoofdmicrofoon.
3. Antenne
4. Aan/Uit LED indicatie
5. Batterijvak
6. Display
7. Draagclip tbv broek bevestiging

Let op: Als de microfoon gedurende een periode niet word gebruikt, verwijder dan de batterijen om schade te voorkomen in het geval van batterijlekkage!

HOOFDMICROFOON

Sluit de connector van de meegeleverde hoofdmicrofoon aan op de aansluiting van aansluiting van de zender (zoals hieronder afgebeeld).

1. Schakel de microfoonontvanger in met de aan / uit-schakelaar. Het display geeft de vooraf ingestelde transmissiekanalen en frequenties weer.
2. Schakel de draagbare microfoon of bodypack in. De voedingsindicator licht op. Als deze niet oplicht, moet er een nieuwe batterij worden geplaatst.
3. Schakel de volgende audiobron in (bijvoorbeeld een versterker of een mixer).
4. Spreek in elke microfoon en stem het uitgangsniveau van de ontvanger af op de ingang van de volgende audiobron met de respectieve niveauregelaar.
5. Schakel na gebruik de ontvanger en de microfoons uit.

Voor een optimale ontvangst:

• Zorg ervoor dat er een zichtlijn is tussen de microfoons en de ontvangantennes.
• Zorg ervoor dat de afstand tussen de microfoons en de ontvanger niet te lang is.
• Zorg ervoor dat de ontvangst niet wordt gestoord door objecten, vermijd metalen of andere dichte materialen aanwezig kunnen zijn en op computers of andere HF-genererende apparatuur.
• Zorg dat de batterijen altijd voldoende zijn opgeladen.
