BEDIENUNGSANLEITUNG WM73H Vonyx
TECHNISCHE SPECIFICATIE
| WM73C WM73 WM73H | |||
| Ref.nr: | 179.203 | 179.206 | 179.209 |
| Frequentie band 863-865Mhz 863-865Mhz 863-865Mhz | |||
| Frequentie respons | 50Hz-18kHz | 50Hz-18kHz | 50Hz-18Khz |
| S/R ratio | >85dB | >85dB | >85dB |
| Klasse | 1 | 1 | 1 |
| Voltage | AC220~240V 50Hz | AC220~240V 50Hz | AC220~240V 50Hz |
| Adapter | 13-15V DC / 500mA | 13-15V DC / 300mA | 13-15V DC / 300mA |
| Afmeting | 210 x 145 x 42 mm | 210 x 145 x 42 mm | 210 x 145 x 42 mm |
| Bodypack STB4 | Handheld STM4 | |
| Ref.nr: | 179.203B | 179.206H |
| Frequentie band | 863-865Mhz | 863-865Mhz |
| Batterij | 2x 1.5V AA Battery | 2x 1.5V AA Battery |
| RF uitgang | >10dBm | >10dBm |
| Klasse | 1 | 1 |
| Afmeting | 100 x 65 x 30 mm | 238 x 50 x 50 mm |

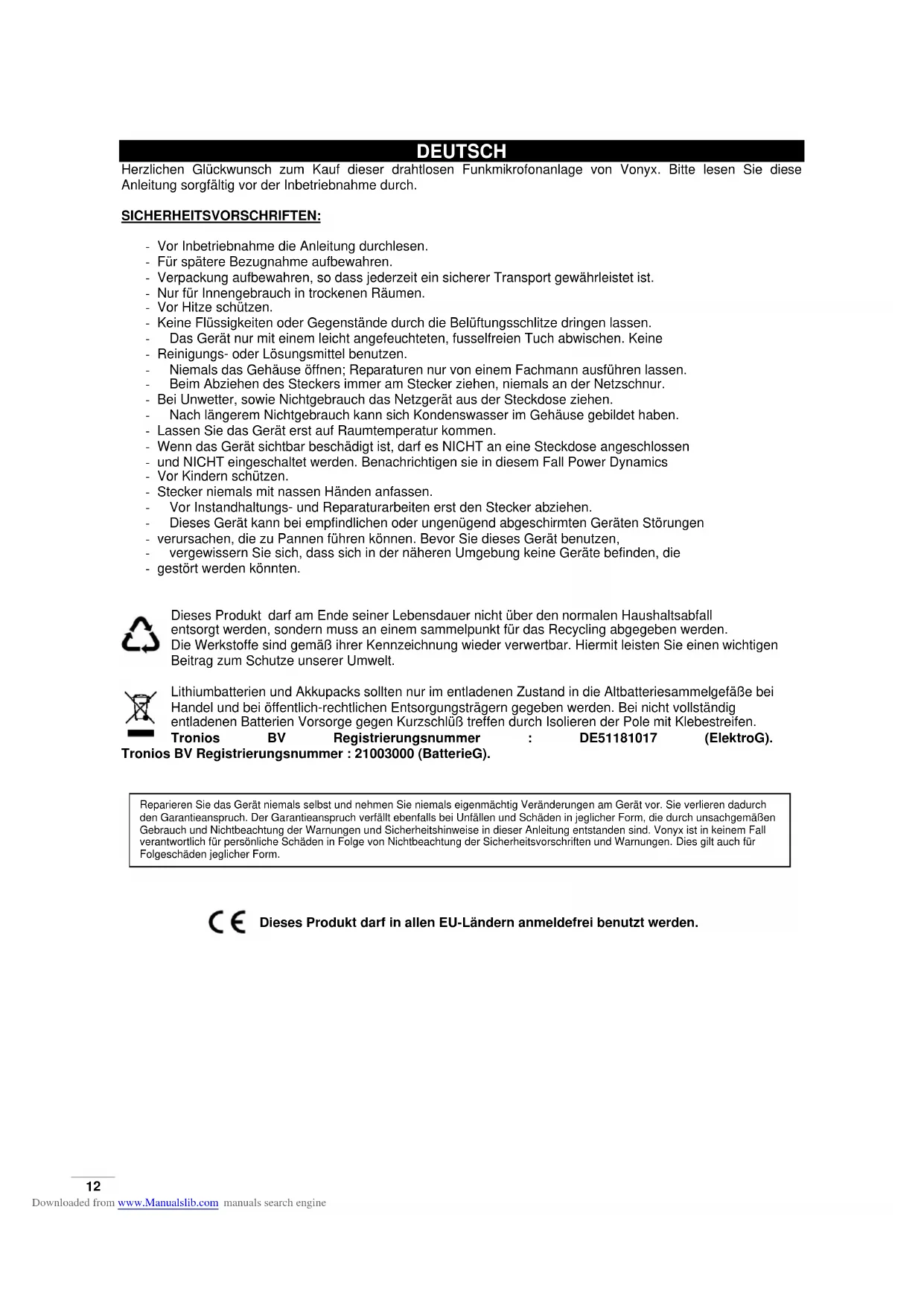

Herzlichen Glückwunsch zum Kauf dieser drahtlosen Funkmikrofonanlage von Vonyx. Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.
SICHERHEITSVORSCHRIFTEN:
- Vor Inbetriebnahme die Anleitung durchlesen.
- Für spätere Bezugnahme aufbewahren.
- Verpackung aufbewahren, so dass jederzeit ein sicherer Transport gewährleistet ist.
- Nur für Innengebrauch in trockenen Räumen.
- Vor Hitze schützen.
- Keine Flüssigkeiten oder Gegenstände durch die Belüftungsschlitze dringen lassen.
- Das Gerät nur mit einem leicht angefeuchteten, fusselfreien Tuch abwischen. Keine
- Reinigungs- oder Lösungsmittel benutzen.
- Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
- Beim Abziehen des Steckers immer am Stecker ziehen, niemals an der Netzchnur.
- Bei Unwetter, sowie Nichtgebrauch das Netzgerät aus der Steckdose ziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben.
- Lassen Sie das Gerät erst auf Raumtemperatur kommen.
- Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen
- und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics
- Vor Kindern schützen.
- Stecker niemals mit nassen Händen anfassen.
- Vor Instandhaltungs- und Reparaturarbeiten erst den Stecker abziehen.
- Dieses Gerät kann bei empfindlichen oder ungenügend abgeschirmten Geräten Störungen
- verursachen, die zu Pannen führen können. Bevor Sie dieses Gerät benutzen,
- vergewissern Sie sich, dass sich in der näheren Umgebung keine Geräte befinden, die
- gestört werden könnten.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen.
Tronios BV Registrierungsnummer : DE51181017 (ElektroG).
Tronios BV Registrierungsnummer : 21003000 (BatterieG).
Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

Dieses Produkt darf in allen EU-Ländern anmeldefrei benutzt werden.

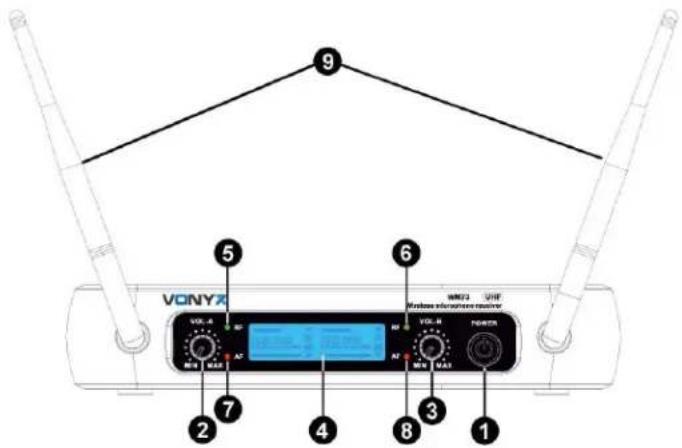

VORDER- UND RÜCKSEITE
179.203 WM73C UHF 2 Kanal Combi
179.206 WM73 UHF 2 Kanal Hand-Funkmikrofone
179.209 WM73H UHF 2 kanal Headset mit display

- Ein/Aus Schalter
- Lautstärkeregler Kanal A
- Lautstärkeregler Kanal B
- LCD Schirm Display zeigt Frequenz, Kanal, RF-Signal, Audio-Signal und Antenne-Status an.
- "RF" Kanal A: Anziege stark oder schwach Signal.
- "RF" Kanal B: Anziege stark oder schwach Signal.
- "AF" Kanal A: Anziege stark oder schwach Signal.
- "AF" Kanal B: Anziege stark oder schwach Signal.
- Antenne


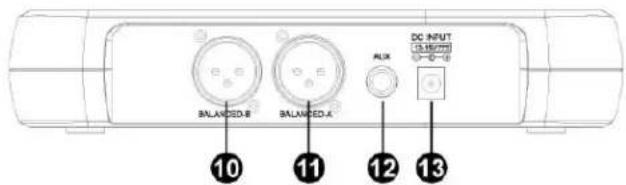

BALANCED.B BALANCED.A DC INPUT 10 11 12 13- XLR Symmetrischer Ausgänge Kanal A
- XLR Symmetrischer Ausgänge Kanal B
- Aux 6.35mm Jack
- 13-15Vdc Eingangsbuchse

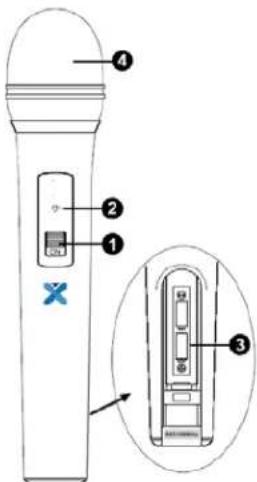

HAND-FUNKMIKROFON (SENDER)

- Ein/Aus Schalter
- Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln).
- Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien).
- Korb: Schützt die Patrone und helfen, die Verringerung der Atemgeräusche und Windgeräusche.

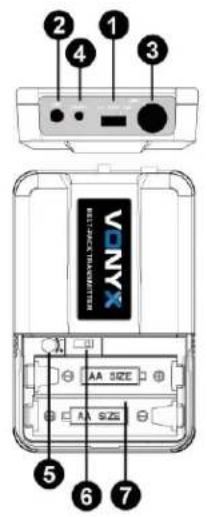

BODYPACK TRANSMITTER (FAKULTATIV)
- Antennen
- Eingangsbuchse: geeignet für Lavalier Mikrofone / Headset Mikrofon Systeme.
- Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln).
- Einstellen der Lautstärke: Stellen Sie die Sender-Audioeingangsverstärkung.
- Lavalier/Headset Schalter
- Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien).
- Gürtelclip

Verbinden Sie den Stecker des mitgelieferten Lavalier-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender in Lavalier-System (8).

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Senders (Abbildung unten). Stellen Sie den Sender Arbeitsstatus in Headset-System (8).

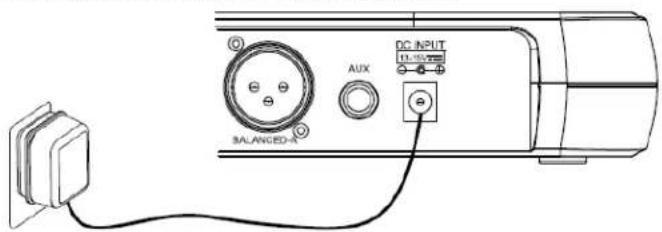

- Empfängerstromanschluss : Schließen Sie das Netzteil an den Gleichstromanschluss auf der Rückseite des Receivers. Stecken Sie das Netzteil in eine AC230V 50Hz Steckdose.


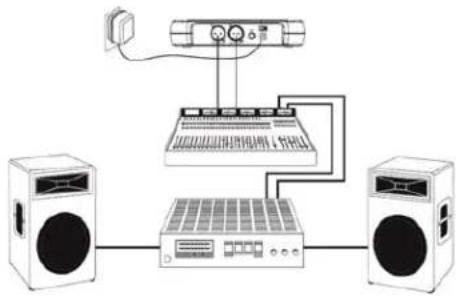

VONYX 45- Audio-Anschluss: Schließen Sie das Audiokabel von den Audioausgang des Receivers mit dem Eingang des Verstärkers Ausrüstung.
BEDIENUNG:
Schalten Sie das System Aus, drehen Sie die Lautstärke des Empfängers auf ein Minimum und schalten Sie das System wieder ein und die CPU initialisiert, LCD schirm leuchtet und das System kehrt zurück in den Zustand indem es geschlossen wurde!
Wählen Sie die gewünschte Empfänger Frequenz und beobachten Sie den HF-und AF-Signalpegel. Wenn ein Signal erscheint auf dem Display wird eine Störung durch andere Signale oder Rauschen gezeigt. Das System verfügt über eine Mute-Funktion um Rausch zu deaktivieren. Wenn es Störungen gibt durch das zweite Mikrofon, dann müssen Sie für dieses Mikrofon eine andere Frequenz wählen. Wenn das System eingeschaltet ist, überprüfen Sie die Frequenzen des Senders und des Empfängers, wenn sie nicht in der gleichen Frequenz arbeiten ist der Sender nicht an den Empfänger angepasst. Das Display des Empfängers zeigt den Wert des HF-Signals und der Antennen-Status zeigt Antenne A oder B. Stellen Sie die Lautstärke auf die gewünschte Stärke.
Lautstärke Einstellung:
Stellen Sie die Lautstärke des Empfängers in der 12-Uhr-Position (Mittelstellung), drehen Sie die Lautstärke des Verstärkers oder Mischpults auf das gewünschte Niveau. Wenn die Lautstärke des Empfängers zu hoch ist, ertönt ein verzerrtes Signal aus dem Verstärker, ein fehlerhafter Verstärker und / oder Lautsprecher(s) können die Folge sein!
Beste Akustik:
- Sie sollten immer in der Lage sein die Antenne des Empfängers zu sehen von Ihrem Sender Position gesehen.
- Der Abstand zwischen Sender und Empfänger muss so klein wie möglich sein.
- Wenn der Empfänger zwei Antennen hat, sollten sie unter 45° gebracht werden.
- Halten Sie die Antennen entfernt von metallischen Gegenständen.
- Die Antennen dürfen sich nicht berühren oder kreuzen.
- Vor der Verwendung des Systems in der Öffentlichkeit machen Sie einen Test um herauszufinden, wo sich die "dead spots" befinden (Plätze, wo eine schlechte Verbindung mit dem Empfänger stattfindet). Vermeiden Sie diese Plätze während Ihres Auftritts.
FEHLERSUCHE
PROBLEM ANZEIGE LÖSUNG
| Kein Ton Red Senderindikator leuchtet nicht POWER ON/OFF-Schalter auf ON | ||
| stellen. Stellen Sie sicher, Akku ordnungsgemäß eingesetzt, beobachten Batterie (+ / -). Wenn die Batterie richtig eingelegt ist, ersetzen Sie sie durch neue Batterien. | ||
| Kein Ton Red Senderindikator blinkt. | Schieben Sie den MUTE / ON-Schalter | auf ON stellen. |
| Kein Ton Red-Empfänger indikator POWER nicht leuchtet. | Stellen Sie sicher, Netzteil richtig in Steckdose und in die DC-Eingangsbuchse angeschlossen ist. Stellen Sie sicher, AC Steckdose und die richtige Spannung. | |
| Kein Ton Empfänger Signal indikator A/B leuchten. | Drehen Sie den Lautstärkeregler am Empfänger auf. Überprüfen Sie die Verkabelung zwischen dem Empfänger und externe Ton Ausrüstung. | |
| Kein Ton Empfänger Signal indikator A/B nicht leuchtet. Sender und Empfänger POWER leuchten. | Überprüfen, die Frequenz des Empfängers und des Senders sind die gleichen.Behalten Sie den Sender näher an den Empfänger. | |
| Schallpegel unterscheidet sich von Ebene eines Kabel-Instrument. | Empfänger Signal indikator A/B leuchten. | Veränderung die Einstellung der Sender Verstärkungspegel, Verändert die Lautstärke Achse notwendig werden |
| Verzerrung nimmt allmählich zu Empfänger Signal indikator A/B und Sender BATTERIE leuchten. | Neue Batterien ersetzen | |
| Rauschen und / oder anderen hörbaren Funksignale | Empfänger Signal indikator A/B leuchten. | Identifizieren Sie potenzielle Störquellen (andere Funkquellen) und schalten Sie ihn aus oder verwenden Sie eine andere Frequenz. |
| Kurzzeitiger Tonausfall wann Sender durch das Gebiet bewegt. | Empfänger Signal indikator A/B nicht leuchtet Wenn Tonausfall. | Positionieren Sie den Empfänger ab und führen Sie es einen Lauftest Markieren Sie die "tote" Punkte und bei der Ausführung dieser Bereiche zu vermeiden. |
TECHNISCHE DATEN
WM73C WM73 WM73H
| Ref.nr: | 179.203 | 179.206 | |
| Betriebsfrequenz | 863-865Mhz | 863-865Mhz | 863-865Mhz |
| Freq Bereich 50Hz-18kHz | 50Hz-18kHz | 50Hz-18Khz | |
| S/R Verhältnis | >85dB | >85dB | >85dB |
| Klasse | 1 | 1 | 1 |
| Spannung | AC220~240V 50Hz | AC220~240V 50Hz | AC220~240V 50Hz |
| Adapter | 13-15V DC / 500mA | 13-15V DC / 300mA | 13-15V DC / 300mA |
| Abmessungen pro Einheit | 210 x 145 x 42 mm | 210 x 145 x 42 mm | 210 x 145 x 42 mm |
Bodypack STB4
Handheld STM4
| Ref.nr: | 179.203B | 179.206H |
| Betriebsfrequenz | 863-865Mhz | 863-865Mhz |
| Batterien | 2x 1.5V AA Battery | 2x 1.5V AA Battery |
| RF ausgang | >10dBm | >10dBm |
| Klasse | 1 | 1 |
| Abmessungen | 100 x 65 x 30 mm | 238 x 50 x 50 mm |
Die Angaben und Daten können ohne vorherige Ankündigung ändern.
Klasse I Geräte für Verwendung in Frequenzbereich 863-865MHz.
