Produkttyp	Drahtloses 2-Kanal VHF Mikrofonsystem
Marke	Vonyx
Modell	WM522B
Kategorie	Mikrofon
Senderart	Taschensender mit Headset-Mikrofon
Stromversorgung Empfänger	220-240 V~ 50 Hz (über mitgeliefertes 12 V DC Netzteil)
Stromversorgung Handsender	1 x 9 V Batterie (nicht enthalten)
Stromversorgung Taschensender	2 x AAA Batterien (nicht enthalten)
Interne Batterie des Empfängers	Wiederaufladbarer Blei-Akku (bei Nichtgebrauch alle 3 Monate laden)
Anzahl gleichzeitiger Kanäle	2
Frequenzband	VHF (lizenzfreie Bänder je nach Land)
Ungefähre Reichweite	50 bis 100 Meter im Freifeld
Empfängerdisplay	LCD mit Kanal- und Frequenzanzeige
Audioausgang Empfänger	Symmetrischer 6,35 mm (1/4") Klinkenstecker
Empfängereinstellungen	Lautstärke A und B, Ein/Aus-Schalter
LED-Anzeigen	Stromversorgung, HF A und B, schwache Batterie am Sender
Headset-Mikrofon	Inklusive, mit Anschluss für Taschensender
Empfängerantenne	Dedizierte Antenne (nicht spezifiziert)
Betriebstemperatur	5°C bis 35°C (Innenbereich)
Wartung und Reinigung	Trockenes Tuch verwenden, Chemikalien vermeiden
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit und Hitze vermeiden
Ersatzteile und Reparierbarkeit	Originalteile verwenden, Reparatur durch autorisierten Techniker
Allgemeine Informationen	CE-Zertifizierung, Innenbereich, Anweisungen befolgen

Häufig gestellte Fragen - WM522B Vonyx

Wie installiere ich die Batterien im Taschensender?

Öffnen Sie die Abdeckung des Batteriefachs auf der Rückseite des Senders. Legen Sie 2 AAA-Batterien unter Beachtung der Polarität ein. Schließen Sie die Abdeckung.

Was ist die maximale Reichweite des Systems?

Die ungefähre Reichweite beträgt 50 bis 100 Meter im Freifeld, ohne Metallhindernisse oder HF-Störungen.

Wie verbinde ich den Sender mit dem Empfänger?

Die Kanäle sind werkseitig voreingestellt. Schalten Sie den Empfänger und dann den Sender ein. Das LCD zeigt die Kanäle und Frequenzen an. Stellen Sie bei Bedarf die Lautstärke mit den Tasten Volume A und B ein.

Was tun, wenn die Batterieanzeige schwach leuchtet?

Am Mikrofon oder Sender: Wenn die rote LED leuchtet, ersetzen Sie die Batterie (9V für den Handsender, 2x AAA für den Taschensender) sofort durch eine neue.

Wie reinige ich das System?

Verwenden Sie nur ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien, Sprays oder Flüssigkeiten, die die Komponenten beschädigen könnten.

Kann ich dieses System im Freien verwenden?

Das Gerät ist nur für den Innenbereich bestimmt. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen aus.

Wie lade ich den internen Akku des Empfängers auf?

Schließen Sie den Empfänger über das mitgelieferte 12V-Netzteil an das Stromnetz an. Der Bleiakku lädt automatisch. Bei längerem Nichtgebrauch alle 3 Monate aufladen.

Warum gibt es Störungen?

Vermeiden Sie Metallhindernisse, Computer und andere HF-Geräte. Stellen Sie sicher, dass sich keine dichten Objekte zwischen Sender und Empfänger befinden. Halten Sie Abstand zu Störquellen.

Welche Art von Batterie wird für das Handmikrofon verwendet?

Verwenden Sie eine Standard-9V-Batterie (Alkali oder wiederaufladbar). Bei längerem Nichtgebrauch entfernen Sie sie, um ein Auslaufen zu vermeiden.

Was tun, wenn der Ton schwach oder nicht vorhanden ist?

Überprüfen Sie, ob Sender und Empfänger eingeschaltet sind, die Batterien geladen sind und die Lautstärke des Empfängers ausreichend hoch ist. Stellen Sie auch sicher, dass der Audioausgang korrekt an den Verstärker oder das Mischpult angeschlossen ist.

BEDIENUNGSANLEITUNG WM522B Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

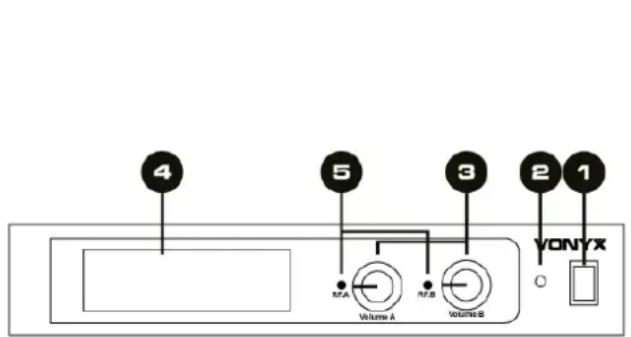

VORDER- UND RÜCKSEITE

1. Power switch Ein/Aus Schalter
2. Ein/Aus Anzeiger
3. Lautstärkeregler
4. LCD Display
5. RF A & RF B LED Anzeige

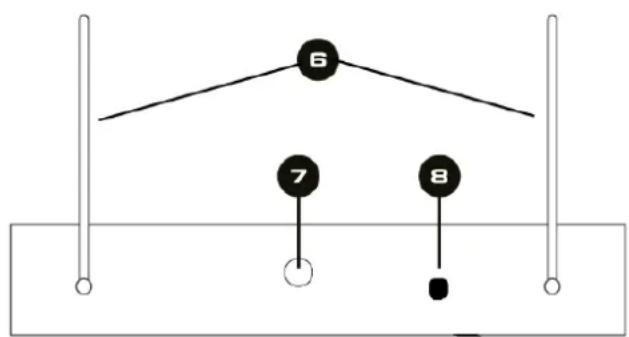

6. Antenne
7. Symmetrischer 6.35 Klinkenbuchse
8. Stromeingang für 12V-Adapter

Models:

1. Ein/Aus Schalter
2. Batterieanzeige (Rotes leuchtet, wenn die Energie niedrig ist und die Batterie wechseln).
3. Batteriefach, Entfernen Sie die Batterien wenn das System lange Zeit nicht verwendet wird (Auslaufen der Batterien).
4. Korb: Schützt die Patrone und helfen, die Verringerung der Atemgeräusche und Windgeräusche.

Achtung:

Werden die Mikrofone längere Zeit nicht benutzt, nehmen Sie bitte die Batterien heraus, um die Geräte vor einem eventuellen Auslaufen der Batterien zu schützen.

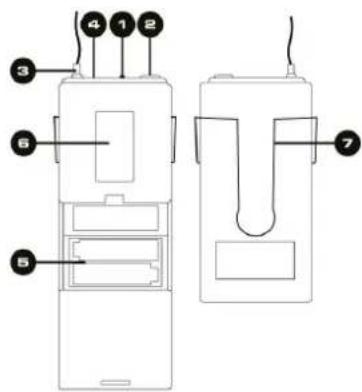

VHF TASCHENSENDER

1. Ein/Aus Schalter und Tonstummschaltung
2. Eingangsbuchse für Headset mikrofon.
3. Antenne
4. Ein/Aus LED Anzeige
5. Batteriefach
6. Display
7. Gürtelclip

Achtung:

Werden die Mikrofone längere Zeit nicht benutzt, nehmen Sie bitte die Batterien heraus, um die Geräte vor einem eventuellen Auslaufen der Batterien zu schützen.

HEADSET

Verbinden Sie den Stecker des mitgelieferten Headset-Mikrofon in die Anschlussbuchse des Taschensender (Abbildung unten).

1. Drücken Sie den Netzschalter, um den Empfänger einzuschalten. Im Display werden die voreingestellten Übertragungskanäle und -frequenzen angezeigt.
2. Zum Einschalten der Handmikrofone stellen Sie jeweils den Ein-/Ausschalter auf Position „PWR“. Die Betriebsanzeige leuchtet. Bleibt sie dunkel, muss eine neue Batterie eingesetzt werden.
3. Schalten Sie das nachfolgende Audiogerät (z.B. Verstärker oder Mischpult) ein.
4. Sprechen Sie in jedes der Mikrofone und passen Sie mit dem dazugehörigen Lautstärkeregler den Ausgangspegel des Empfängers an den Eingang des nachfolgenden Geräts an.
5. Schalten Sie den Empfänger und die Mikrofone nach dem Betrieb aus.

Für optimalen Empfang:

• Halten Sie zwischen Sender und Empfänger eine Sichtlinie aufrecht.
• Achten Sie darauf, dass der Abstand zwischen Sender und Empfänger nicht zu groß ist.
• Achten Sie darauf, dass der Empfang nicht durch Gegenstände gestört ist, vermeiden Sie Metall oder anderen dichten Werkstoffen sowie Computern oder anderen HF-erzeugenden Geräten.
• Achten Sie darauf, dass die Batterien immer ausreichend geladen sind.

Keine Lizenz erforderlich (ohne geografische Einschränkungen)

AT	FR	DE	GR
HU	NL	PL	RO
Sl	CH

C€1622

Österreich (AT), Frankreich (FR), Deutschland (DE), Griechenland (GR), Ungarn (HU), Niederlande (NL), Polen (PL), Rumänien (RO), Slowenien (Sl), Schweiz (CH)

Informieren Sie sich bei Ihrer zuständigen Zulassungsbehörde über die erlaubten Sendefrequenzen, Sendeleistungen und beantragen eine Betriebserlaubnis für diese Funkanlage.
