Tipo de producto	Sistema micro VHF inalámbrico de 2 canales
Marca	Vonyx
Modelo	WM522B
Categoría	Micrófono
Tipo de transmisor	Transmisor de bolsillo con micrófono de diadema
Alimentación del receptor	220-240 V~ 50 Hz (mediante adaptador de 12 V CC incluido)
Alimentación del transmisor de mano	1 pila de 9 V (no incluida)
Alimentación del transmisor de bolsillo	2 pilas AAA (no incluidas)
Batería interna del receptor	Batería recargable de plomo (recargar cada 3 meses si no se usa)
Número de canales simultáneos	2
Banda de frecuencias	VHF (bandas sin licencia según el país)
Alcance aproximado	50 a 100 metros en campo abierto
Pantalla del receptor	LCD con indicadores de canal y frecuencia
Salida de audio del receptor	Jack de 6,35 mm (1/4") simétrico
Ajustes del receptor	Volumen A y B, interruptor de encendido/apagado
Indicadores LED	Alimentación, RF A y B, batería baja en transmisor
Micrófono de diadema	Incluido, con conector para transmisor de bolsillo
Antena del receptor	Antena dedicada (no especificada)
Temperatura de funcionamiento	5°C a 35°C (interior)
Mantenimiento y limpieza	Usar un paño seco, evitar productos químicos
Seguridad	No abrir la caja, evitar humedad y calor
Piezas de repuesto y reparabilidad	Usar piezas originales, reparación por técnico autorizado
Información general	Certificación CE, uso interior, seguir las instrucciones

Preguntas frecuentes - WM522B Vonyx

¿Cómo instalar las pilas en el transmisor de bolsillo?

Abra la tapa del compartimento de batería en la parte posterior del transmisor. Inserte 2 pilas AAA respetando la polaridad. Cierre la tapa.

¿Cuál es el alcance máximo del sistema?

El alcance aproximado es de 50 a 100 metros en campo abierto, sin obstáculos metálicos ni interferencias de RF.

¿Cómo asociar el transmisor al receptor?

Los canales están preajustados de fábrica. Encienda el receptor y luego el transmisor. La pantalla LCD muestra los canales y frecuencias. Si es necesario, ajuste el volumen con los botones Volumen A y B.

¿Qué hacer si se enciende el indicador de batería baja?

En el micrófono o transmisor, si el LED rojo brilla, reemplace la pila (9V para el de mano, 2x AAA para el de bolsillo) por una nueva inmediatamente.

¿Cómo limpiar el sistema?

Use solo un paño seco y suave. Nunca use productos químicos, aerosoles o líquidos que puedan dañar los componentes.

¿Puedo usar este sistema en exteriores?

El dispositivo está diseñado solo para uso en interiores. No lo exponga a lluvia, humedad o temperaturas extremas.

¿Cómo recargar la batería interna del receptor?

Conecte el receptor a la red eléctrica mediante el adaptador de 12V incluido. La batería de plomo se recarga automáticamente. En caso de no usarla durante mucho tiempo, recárguela cada 3 meses.

¿Por qué hay interferencias?

Evite obstáculos metálicos, computadoras y otros dispositivos de RF. Asegúrese de que no haya objetos densos entre el transmisor y el receptor. Aléjese de las fuentes de interferencia.

¿Qué tipo de pila usar para el micrófono de mano?

Use una pila de 9V estándar (alcalina o recargable). En caso de no usarla durante mucho tiempo, retírela para evitar fugas.

¿Qué hacer si el sonido es débil o no hay sonido?

Verifique que el transmisor y el receptor estén encendidos, que las pilas estén cargadas y que el volumen del receptor sea suficientemente alto. Asegúrese también de que la salida de audio esté correctamente conectada al amplificador o a la mesa de mezclas.

MANUAL DE USUARIO WM522B Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales.

Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

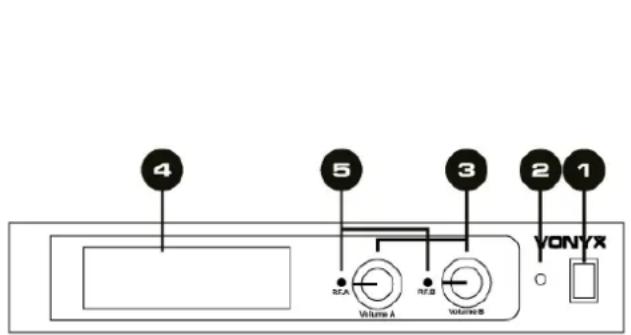

PANEL FRONTAL Y TRASERO

1. In disruptor de encendido
2. Led de encendido
3. Control Volúmen
4. Pantalla LCD Display
5. RF A & RF B Indicador LED

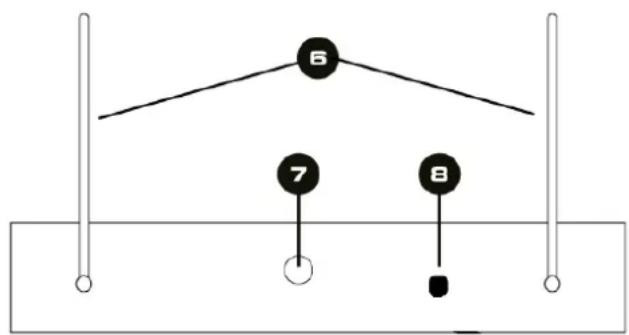

6. Antena
7. Salida jack Balanceado 6.35mm
8. Entrada de alimentación para adaptador de 12V

Modelos:

179.232 : WM522 VHF Microphone System 2 canales micros de mano

179.235 : WM522B VHF Microphone System 2 canales petaca + headset

MICRO DE MANO VHF

1. Interruptor Power ON/OFF.
2. Indicador de batería baja: la luz roja se enciende cuando la potencia es baja y debe cambiar la batería.
3. Tapa de la batería: ábrela para instalar la batería. retire las baterías en caso de un largo tiempo sin uso (evitar fugas).
4. Rejilla: protege el cartucho y ayuda a reducir los sonidos de la respiración y el ruido del viento.

Atención: Si el micrófono no se va a usar por un período largo de tiempo, quite las baterías para evitar posibles daños!

PETACA VHF

1. Power ON/OFF
2. Entrada Jack para micro de cabeza.
3. Antena
4. Indicador LED de Encendido / Apagado
5. Tapa de la batería: ábrela para instalar la batería.
6. Display
7. Clip para el cinturón

Atención: Si la petaca no se va a usar por un período largo de tiempo, quite las baterías para evitar posibles daños!

MICROFONO DE CABEZA

Conecte el conector del micrófono de cabeza suministrado a la toma de conexión del transmisor (se muestra a continuación).

1. Encienda el receptor del micrófono con el interruptor de encendido. La pantalla indica los canales y frecuencias de transmisión preajustados.
2. Encienda el micrófono de mano o el bodypack. El indicador de encendido se ilumina. Si no se enciende, debe insertarse una batería nueva.
3. Encienda la siguiente unidad de audio (por ejemplo, amplificador o mezclador).
4. Hable en cada micrófono y haga coincidir el nivel de salida del receptor con la entrada de la siguiente unidad con el control de nivel respectivo.
5. Después de la operación apague el receptor y los micrófonos.

Para una recepción óptima:

• Asegúrese de mantener una línea de visión entre los micrófonos y las antenas receptoras.
• Asegúrese de que la distancia entre los micrófonos y el receptor no sea demasiado larga.
• Asegúrese de que la recepción no se vea perturbada por objetos en la ruta de transmisión, evite que haya metal u otros materiales densos y computadoras u otros equipos generadores de HF.
• Asegúrese de que las baterías estén siempre suficientemente cargadas

No se requiere licencia especial (excluyendo restricciones geográficas)

AT	FR	DE	GR
HU	NL	PL	RO
SI	CH

C€1622

Austria (AT), Francia (FR), Alemania (DE), Grecia (GR), Hungría (HU), Países Bajos (NL), Polan (PL), Rumania (RO), Eslovenia (SI), Suiza (CH)

Por favor contacte con la autoridad de retransmission en su país para conocer las frecuencias disponibles y los requerimientos en cuanto a potencia.
