WM61B - Micrófono Vonyx - Manual de uso y guía de instrucciones gratis

Tipo de producto	Micrófono UHF inalámbrico con transmisor de bolsillo
Modelo	WM61B (179.261)
Marca	Vonyx
Alimentación del receptor	Adaptador de corriente 220-240 V CA / 50 Hz a través de conector micro USB
Alimentación del transmisor	2 pilas 1,5 V tipo R6 (AA)
Salidas de audio	XLR y jack de 6,35 mm
Pantalla	Sí, en el receptor y el transmisor
Sensor infrarrojo	Sí, para sincronización
Antena	Integrada en el receptor (se recomienda colocación a 45°)
Selección de canales	Botones Arriba/Abajo en el receptor y transmisor
Micrófono incluido	Micrófono de solapa (lavalier)
Uso previsto	Solo interior
Temperatura de funcionamiento	5 °C a 35 °C
Mantenimiento y limpieza	Use un paño seco, no use productos químicos
Seguridad	No abrir la carcasa, evitar la humedad, desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Use solo piezas originales, reparación por técnico autorizado
Garantía	Garantía anulada en caso de apertura o modificación

Preguntas frecuentes - WM61B Vonyx

¿Cómo sincronizar el transmisor de bolsillo con el receptor?

Mantenga presionado el botón Down en el receptor para activar la función IR, luego coloque el sensor IR del transmisor frente al sensor del receptor. La sincronización se realiza automáticamente.

¿Qué tipo de pilas usar en el transmisor de bolsillo?

Use dos pilas 1,5 V tipo R6 (AA). Retire las pilas si el aparato no se usa durante mucho tiempo para evitar fugas.

¿Cuál es la tensión de alimentación del receptor?

El receptor funciona con una tensión de red de 220-240 V CA / 50 Hz a través de un adaptador micro USB.

¿Puedo usar este micrófono en exteriores?

No, el aparato está diseñado solo para uso en interiores. La humedad o la lluvia pueden dañar el aparato y causar descargas eléctricas.

¿Cómo limpiar el micrófono?

Use un paño seco para limpiar el aparato. No use productos químicos ni aerosoles que puedan dañar el revestimiento. La rejilla se puede quitar el polvo con cuidado.

¿Cuál es el alcance máximo del sistema?

El manual no especifica un alcance exacto, pero los sistemas UHF de esta gama suelen ofrecer un alcance de 30 a 50 metros en campo abierto, según las condiciones.

¿Qué hacer si el sonido tiene interferencias o se corta?

Primero verifique las pilas del transmisor. Asegúrese de que el receptor y el transmisor estén en el mismo canal. Aleje la antena de obstáculos metálicos y fuentes de interferencias.

¿Puedo usar otro micrófono con el transmisor de bolsillo?

Sí, el transmisor de bolsillo tiene una entrada de micrófono compatible con la mayoría de los micrófonos de solapa o de diadema con conector adecuado (generalmente jack de 3,5 mm). Asegúrese de la polarización (plug-in power).

¿Cómo cambiar el canal de transmisión?

Use los botones Arriba/Abajo en el receptor y el transmisor para seleccionar el mismo canal. La sincronización IR puede facilitar el emparejamiento.

¿Qué hacer si el aparato no se enciende?

Verifique la alimentación de red del receptor y el estado de las pilas del transmisor. Asegúrese de que el interruptor de encendido esté en posición ON. Si el problema persiste, consulte a un técnico.

MANUAL DE USUARIO WM61B Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

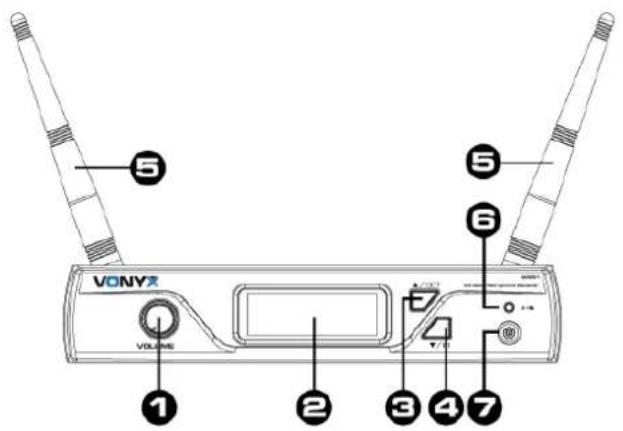

PANEL FRONTAL Y POSTERIOR

1. Volúmen
2. Display
3. Función arriba / Fijar datos de canal
4. Función abajo / Fijar datos de canal o aplicar function IR con pulsación larga
5. Antena
6. Sensor infrarojo
7. Power On/Off
8. Entrada alimentación micro USB
9. Conector XLR para salida de señal
10. Conector 6.3mm Jack para salida de señal

Modelos:

179.260 : WM61 UHF Sistema de microfonía con micro de mano

179.261 : WM61B UHF Sistema de microfonía con petaca

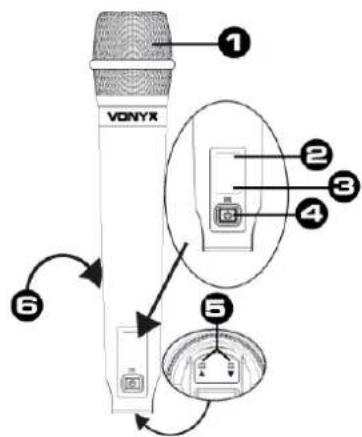

MICRÓFONO DE MANO

1. Rejilla, Protege la cápsula y ayuda a reducir los ruidos respiratorios y el viento.
2. Display
3. Sensor IR (para establecer frecuencia)
4. Power ON/OFF
5. Selección de canal Up / Down
6. Compartimiento para pilas - 2xAA 1.5V

Atención: Si el micrófono de mano no se usará por un período de tiempo largo, retire las pilas para evitar daños en caso de fuga de líquido!

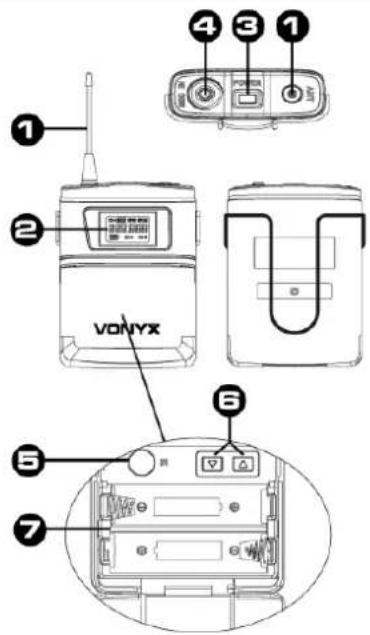

PETACA

1. Antena
2. Display
3. Power ON/OFF
4. Conector Jack para auriculares.
5. Sensor IR (para establecer frecuencia)
6. Selector de canal Up / Down
7. Compartimiento para pilas - 2xAA 1.5V

Atención: Si la petaca no se usará por un período de tiempo largo, retire las pilas para evitar daños en caso de fuga de líquido!

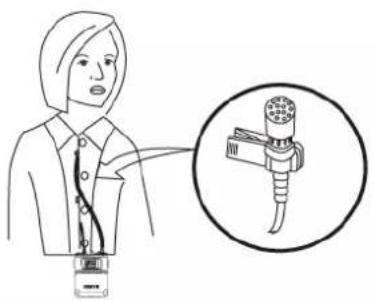

Micrófono de Solapa

Micrófono de diadema

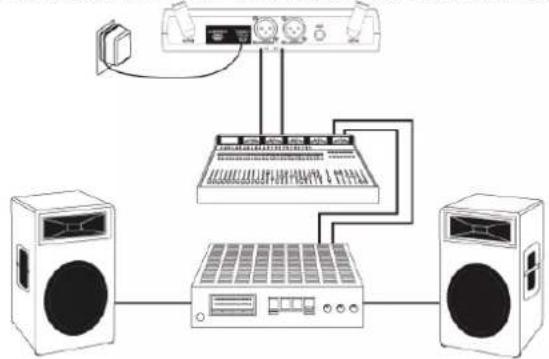

CONEXIONES DEL SISTEMA

1. Conecte el adaptador de CA al conector de alimentación de CC en la parte posterior del receptor. Conecte el adaptador de CA a una toma de corriente de AC230V 50Hz.

1. Mantenga la posición de la antena en un ángulo de 45° con respecto a la vertical. Como se muestra abajo.

1. Conexión de audio: conecte el cable de la salida de audio del receptor a la entrada de su equipo amplificador.

No se requiere licencia (excluyendo restricciones geográficas)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Bélgica (BE), Dinamarca (DK), Francia (F), Finlandia (FI), Alemania (DE), Hungría (HU), Italia (IT), Países Bajos (NL), Noruega (NO), Polonia (PL), Portugal (PT), Rumanía (RO), Eslovenia (SI), España (ES), Suecia (SE), Suiza (CH) y Gran Bretaña (GB).
