RFX9600 - Amplificateur audio-vidéo PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur multimédia
Caractéristiques techniques principales	Compatible avec divers formats audio et vidéo, supporte les résolutions jusqu'à 4K
Alimentation électrique	Alimentation secteur, 100-240V AC
Dimensions approximatives	Environ 430 x 300 x 50 mm
Poids	Environ 2,5 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows, macOS, et divers appareils de streaming
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	Consommation maximale de 50W
Fonctions principales	Lecture de contenu multimédia, diffusion en continu, enregistrement de programmes
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente pour les réparations
Sécurité	Respecter les consignes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec vos appareils avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - RFX9600 PHILIPS

Comment réinitialiser mon Philips RFX9600 ?

Pour réinitialiser votre Philips RFX9600, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon Philips RFX9600 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez de débrancher puis de rebrancher l'appareil.

Comment mettre à jour le firmware de mon Philips RFX9600 ?

Connectez votre appareil à Internet, accédez au menu des paramètres, sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont correctement installées et encore chargées. Si le problème persiste, essayez de réinitialiser la télécommande.

Comment régler le volume sur mon Philips RFX9600 ?

Utilisez les boutons de volume situés sur le côté de l'appareil ou sur la télécommande pour ajuster le niveau sonore.

Mon appareil ne détecte pas le signal TV, que faire ?

Assurez-vous que les câbles sont correctement connectés et que votre antenne ou décodeur fonctionne. Essayez de redémarrer l'appareil.

Comment connecter mon Philips RFX9600 à un réseau Wi-Fi ?

Accédez au menu des paramètres, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau et entrez le mot de passe si nécessaire.

Que faire si l'écran de mon Philips RFX9600 est noir ?

Vérifiez si l'appareil est allumé et correctement connecté à votre écran. Essayez de changer de source d'entrée ou de redémarrer l'appareil.

Comment activer le mode économie d'énergie ?

Accédez aux paramètres de l'appareil, sélectionnez 'Économie d'énergie' et activez-le pour réduire la consommation électrique.

Où puis-je trouver le manuel d'utilisation du Philips RFX9600 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Philips dans la section 'Support' ou dans l'emballage du produit.

MODE D'EMPLOI RFX9600 PHILIPS

EN Starter's Guide
ES Manual de inicia
FR Guide de démarrage

Starter's Guide

Manual de inicial

Guide de démarrage

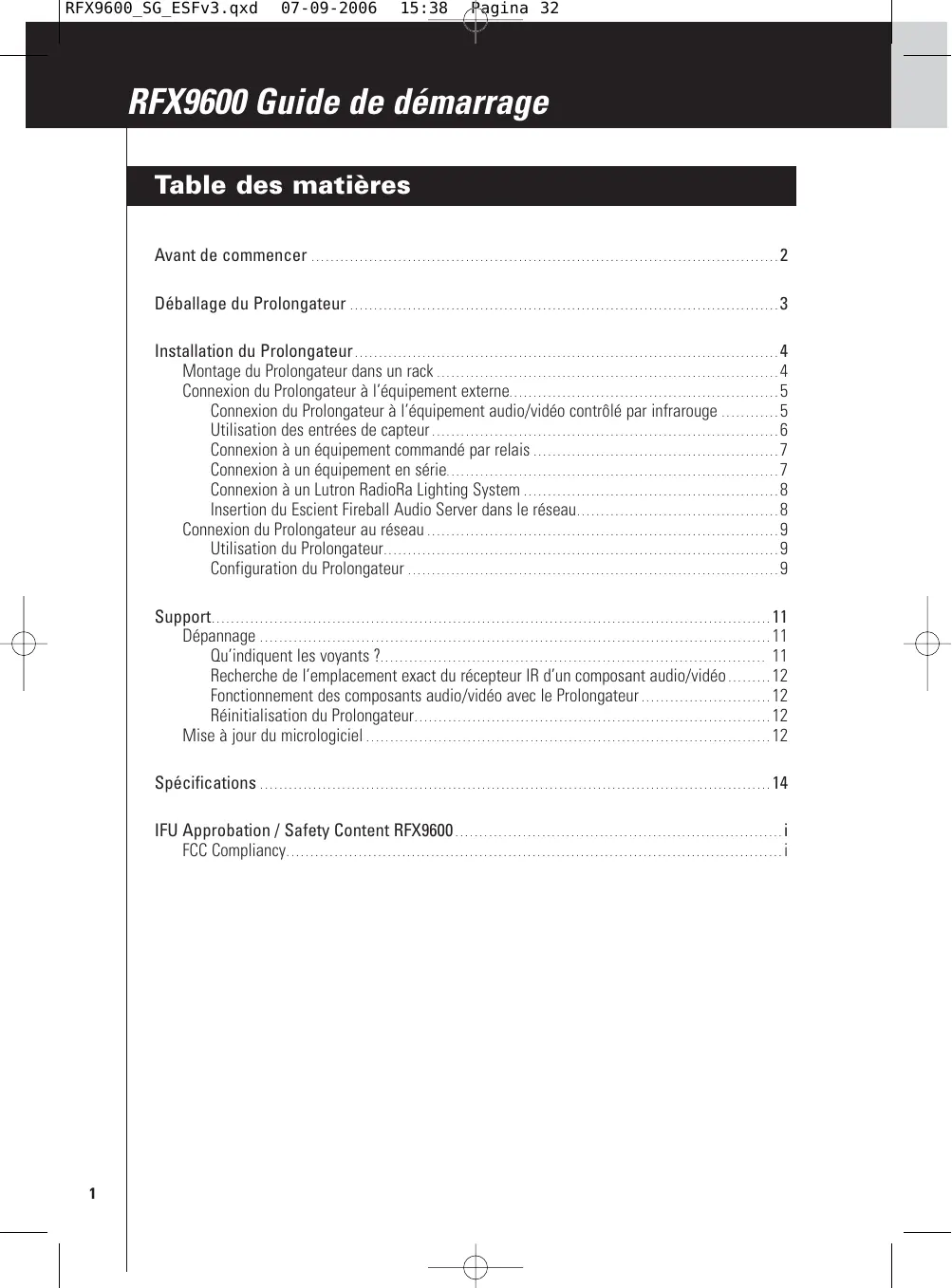

Contents

Before You Start 2

Unpacking the Extender 3

4

Avant de commencer 2

Déballage du Prolongateur 3

Installation du Prolongateur 4

Montage du Prolongateur dans un rack 4
Connexion du Prolongateur à l'équipement externe 5
Connexion du Prolongateur à l'équipment audio/vidéo contrôle par infrarouge 5
Utilisation des entrées de capteur 6
Connexion à un équipement commandé par relais 7
Connexion à un équipement en série 7
Connexion à un Lutron RadioRa Lighting System 8
Insertion du Escient Fireball Audio Server dans le réseau 8

Connexion du Prolongateur au réseau 9

Utilisation du Prolongateur 9
Configuration du Prolongateur 9

Support 11

Dépannage 11
Qu'indiquent les voyants? 11
Recherche de I'emplacement exact du recepteur IR d'un composant audio/video 12
Fonctionnement des composants audio/vidéo avec le Prolongateur 12
Réinitialisation du Prolongateur 12
Mise à jour du micrologiciel 12

Spécifications 14

IFU Approbation / Safety Content RFX9600

FCC Compliancy

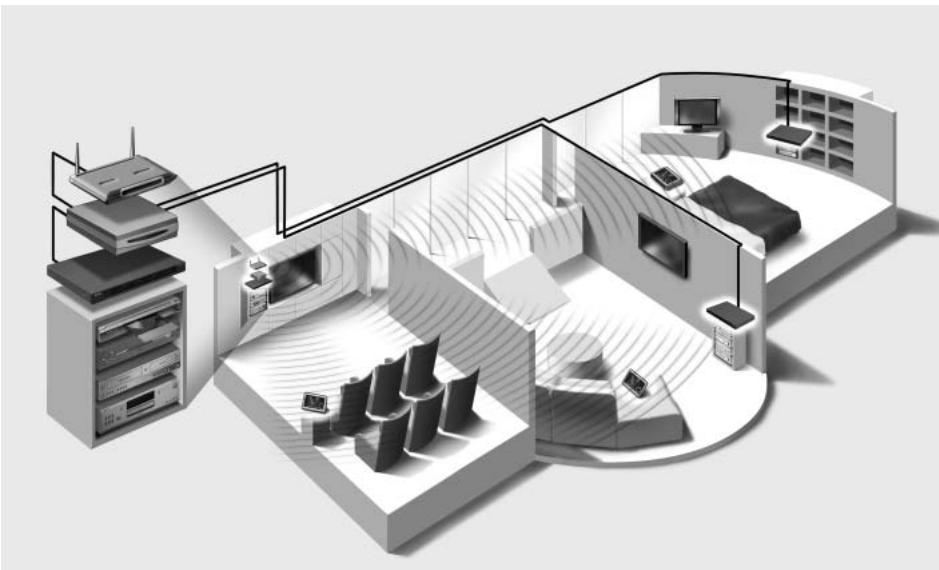

Avant de commencer

Le Pronto Serial Extender (le Prolongateur) est un élément important du système Pronto. Il permet de contrôler dans toute la maison l'équipement audio/véo via RF. Il peut également être connecté à l'équipement audio/véo au moyen d'un RS232 et vous permit d'utiliser la détction de l'alimentation pour vous assurer de tous jours ouvrir/couper l'alimentation en courant correctement. De plus, vous pouvez l'utiliser pour commander les écans de projection et les potences de projecteur, par exemple.

Pour utiliser le Prolongateur dans un réseau Pronto sans fil :

• Installes le Prolongateur: connectez-le à un routeur et à l'équipement externe, tel qu'un télévisueur ou un récepteur.
• Configurez le Prolongateur: connectez-le au PC et utilisez le Configuration Tool.

Le Prolongateur est utilisé en réseau avec un point d'accès et/ou un routeur, comme illustré ci-dessous.

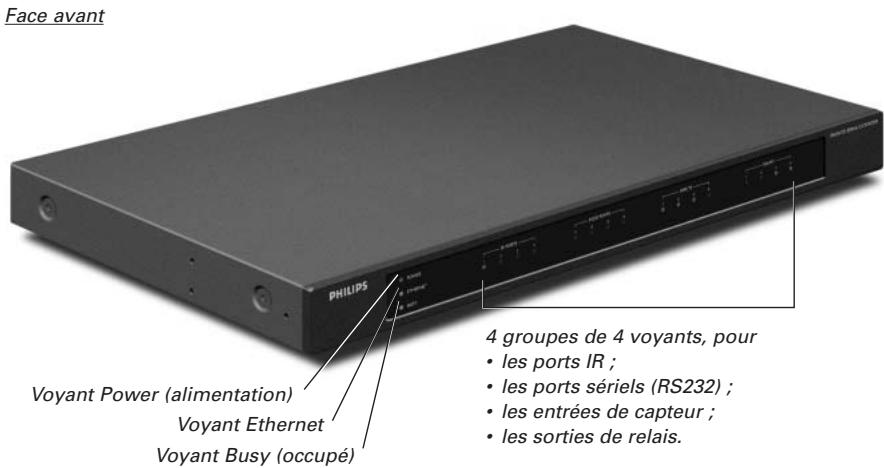

Déballage du Prolongateur

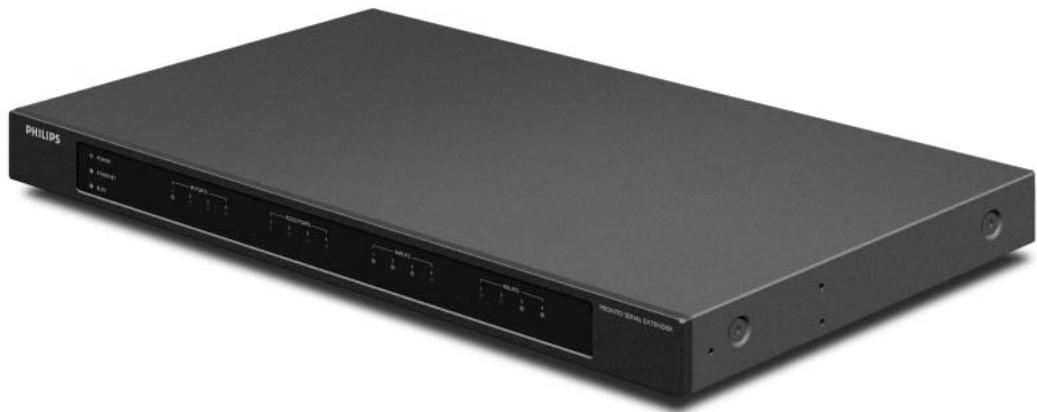

Pronto Serial Extender

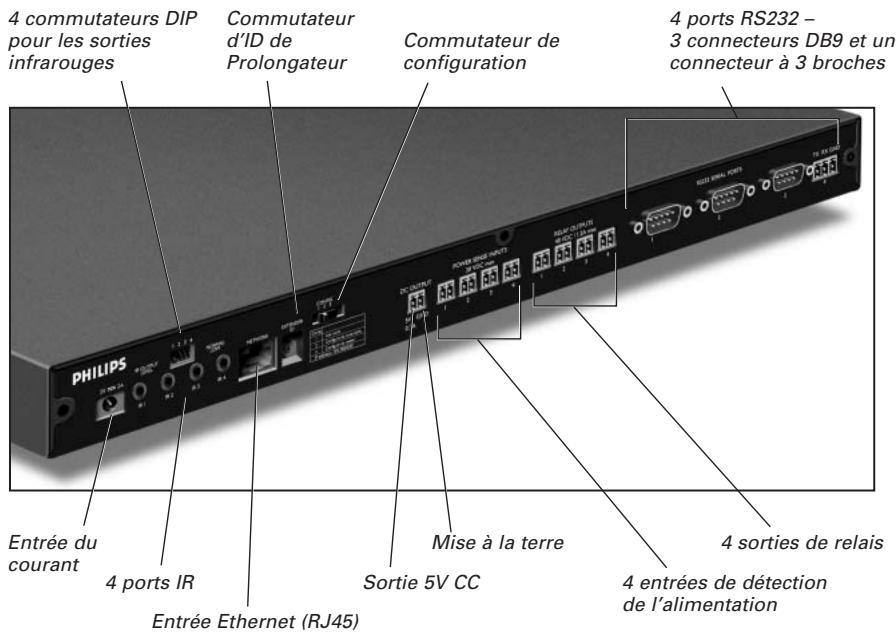

Face arrrière

Adaptateur secteur

Cable de configuration
Cable Ethernet croisé

2 émetteurs IR doubles

2 cables à mini prisir

Kit de montage

x6

X4

X4

X4

Installation du Prolongateur

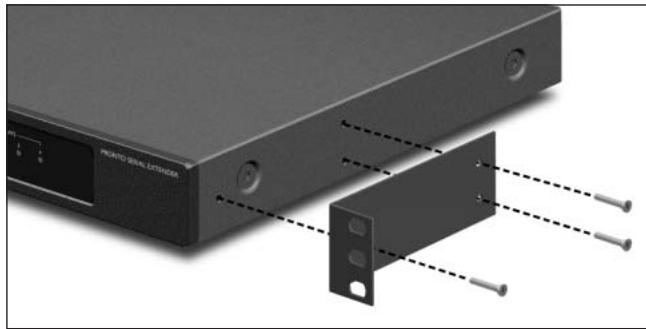

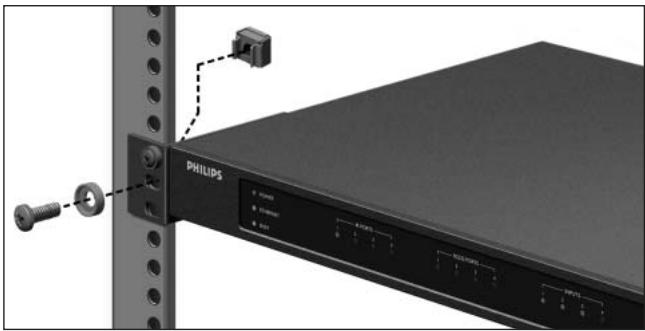

Montage du Prolongateur dans un rack

Avertissement Éloignez le Prolongateur de toute source de chaleur telle que les amplificateurs.

Fixez la plaque de montage sur le Prolongateur à l'aide de vis.

Fixez le Prolongateur à un rack au moyen de vis, de rondelles et d'écrous.

Connexion du Prolongateur à l'équipement externe

Le Prolongateur peut être connecté à un équipement externe via les diverses sorties se trouvant sur la face arrête.

Avertissement Assurez-vous toujours que l'équipment est étant avant de le connecter au Prolongateur.

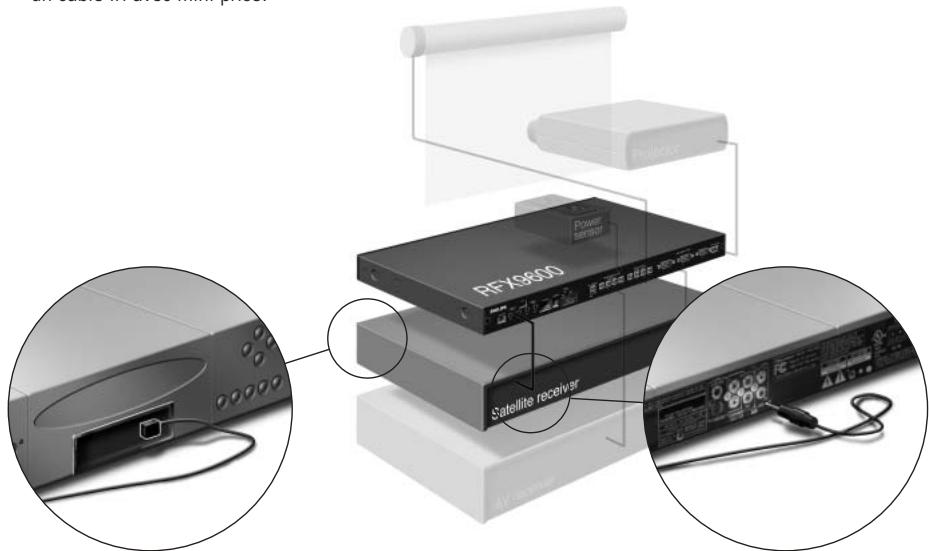

Connexion du Prolongateur à l'équipment audio/vidéo contrôle par infrarouge

Pour connecter le Prolongateur à l'équipment audio/vidéo commandé par infrarouges, utilisez l'un des cables suivants fournis avec le Prolongateur :

• un émetteur IR double;
  -0U-
• un cable IR avec mini prise.

Insérez la mini prise dans le Prolongateur et fixez un émetteur à l'écran infrarouge de l'appareil commandé par infrarouges.

Insérez une mini prise dans le Prolongateur et l'autre dans l'appareil commande par infrarouges.

Réglage de la puissance des sorties IR

Au dos du Prolongateur, vous trouvez 4 commutateurs DIP, un pour chaque sortie IR. Utilise ces commutateurs DIP pour configurer la puissance des émetteurs IR doubles et des câbles à mini prise.

Ce réglage s'avéré utile lorsque vous suspectez que le signal IR est trop puissant pour le composant audio/vidéo récepteur ou lorsque vous connectez le port IR à un système de bus IR externe.

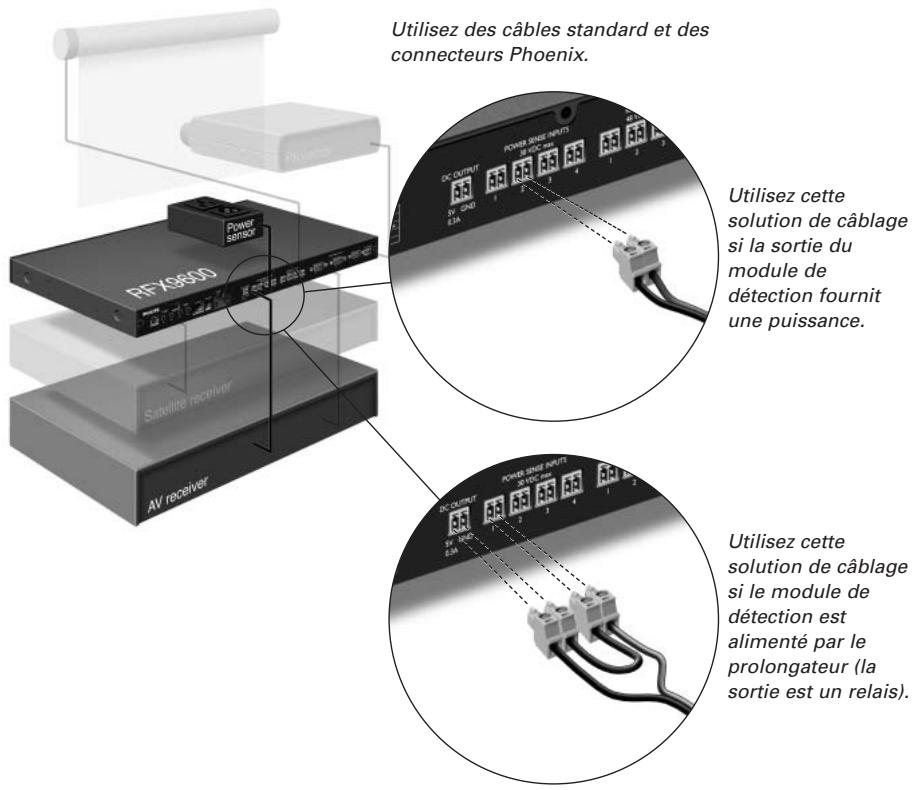

Utilisation des entrées de capteur

Lorsque le Control Panel envoie une macro afin d'allumer ou d'eteindre plusieurs composants audio/VIDEO, des codes discret sont généralement utilisés afin de vérifier le statut du composant. Dans certains cas, seuls des codes de basculement sont disponibles : une commande bascule entre le statut 'allume' et 'eteint' et il n'existe pas de commande distincte pourmettre le composant sous tension ou hors tension. Dans ce cas, le système peut se désynchroniser. Ce problème peut être résolu grâce à la détéction de l'alimentation :

• Un capteur d'alimentation connecté à un composant audio/vidéo est capable de détecter si celui ci est sous tension ou pas. Lorsque le capteur de puissance est connecté au Prolongateur, ces informations sont transmises au Prolongateur.
• Certains composants audio/vidéo tels que les récepteurs possèdent des sorties à mini prise spécifique à cet effet. Ces sorties à mini prise peuvent être connectées aux entrées de détéction de l'alimentation sur le Prolongateur.
• Pour les sources video, vous pouvez utiliser des modules de détction video.

Veillez à creer les commandes spécifiques de détction d'alimentation dans la liste d'actions du ProntoEdit Professional.

Remarque Les modules de détction ne sont pas fournis avec le Prolongateur. Toutefois, la plupart des modules disponibles sont compatibles avec le Prolongateur. Les entrées de détction de l'alimentation sont déclenchées par une alimentation de 5V à 30V.

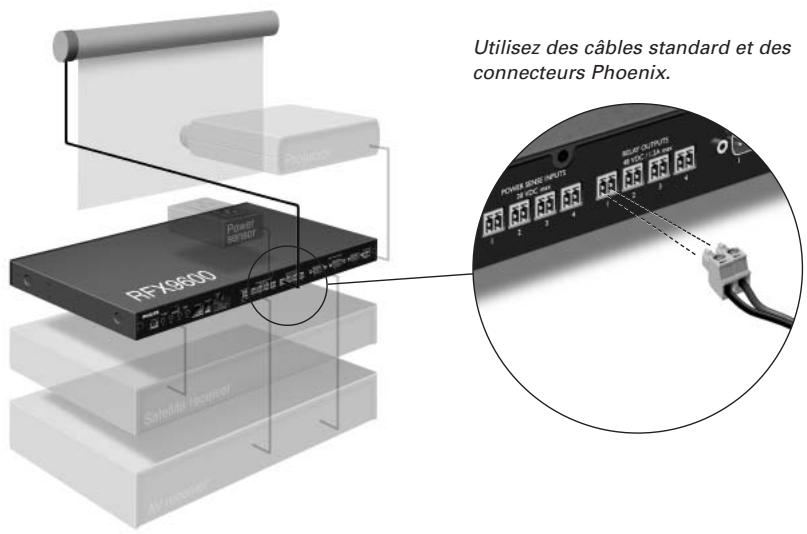

Connexion à un équipement commandé par relatis

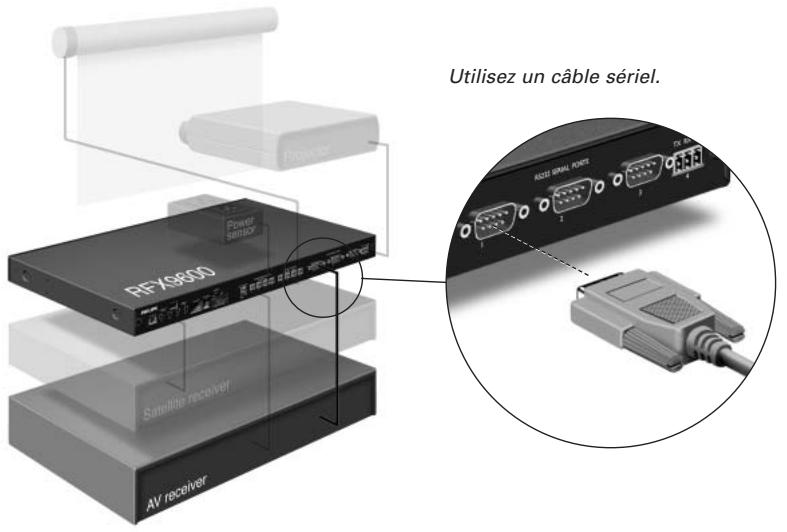

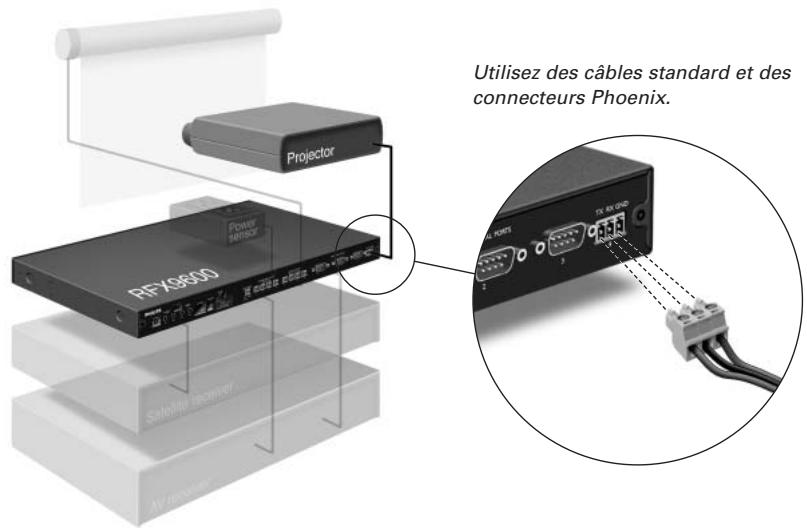

Connexion à un équipement en série

Il existe deux façon de connecter un équipement en série au Prolongateur.

Astuce Si vous rencontres des problèmes de communication lors de la solution de câblage comportant le RS232, illustrée ci-dessus, assurez-vous que la broche GND sur le prolongateur est mise correctement à la terre du côte du composant audio/vidente.

Connexion à un Lutron RadioRa Lighting System

1 Connectez le Lutron Lighting System au prolongateur via le port RS232. Reportez-vous au chapitre 'Connexion à un équipement en série', à la page 7.
2 Ouvrez ProntoEdit Professional.
3 Ouvrez le fichier de configuration.
4 Insérez le Lutron Lighting System dans le fichier de configuration.

Remarque

Si plusieurs Prolongateurs sont installés, ajoutez ces Prolongateurs au fichier de configuration via System Properties avant de configurer le Lutron Lighting System.

5 Ouvrez Lutron Lighting System Properties.
6 Paramétrez les options du Lutron Lighting System :

1 Sélectionnéz le Prolongateur auquel le Lutron Lighting System est connecté.
2 Sélectionnez le port du Prolongateur auquel le Lutron Lighting System est connecté.

Insertion de l'Escient Fireball Audio Server dans le réseau

1 Connectez l'Escient au routeur.
2 Ouvrez ProntoEdit Professional.
3 Ouvrez le fichier de configuration.
4 Insérez le Escient Music Server dans le fichier de configuration.
5 Ouvrez Escient Music Server Properties.
6 Paramétrez les options de l'Escient Music Server :

• Si le Escient Music Server possède une adresse IP fixe, indiquèz-la.
• S'il s'agit d'une adresse IP dynamique, indiquez le nom de l'hôte.

Connexion du Prolongateur au réseau

Normalement, le Prolongateur est prét à être utilisé et ne doit pas être configuré. Les paramètres ne doivent être modifiés que si vous souhaitez utiliser le Prolongateur avec une adresse IP fixe ou si plus d'un Prolongateur est installé sur le réseau Pronto.

Remarque Avant de commencer a utiliser ou a configurer le Prolongateur, vérifie si aucune mise a jour du micrologiciel n'est disponible dans la section Downloads sur

www.pronto.philips.com.

Pour plus d'informations, reportez-vous au chapitre 'Mise à jour du micrologiciel' à la page 12.

Utilisation du Prolongateur

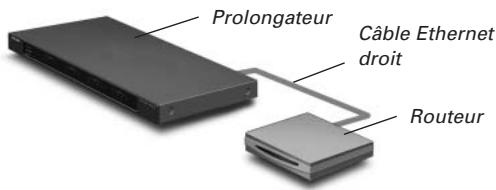

1 Connectez le Prolongateur au routeur au moyen d'un cable Ethernet droit.

2 Placez le commutateur d'ID de prolongateur sur 1 ou sur un ID qui n'est pas encore utilisé par un autre Prolongateur dans le réseau Pronto.
3 Placez le commutateur de configuration sur 1 pour utiliser le Prolongateur :

Commutateur de configuration : 1

4 Branchez l'adaptateur secteur du Prolongateur.

Le Prolongateur démarre. ÀpRES le démarriage, les voyageurs Power (alimentation) et Ethernet sont verts. Levoyant Busy (occupé) clignote en vert lorsqu'il traite un code ou une macro.

Configuration du Prolongateur

Vou puez connecter le Prolongateur directement au PC afin de le configurer.

Si le Prolongateur est déjà installé et connecté à un équipement externe, il est également possible de le configurer à l'aide d'un réseau. Pour plus de détails, reportez-vous à la rubrique 'Configuration par un réseau' à la page 10.

Astuce Pour garantir une performance optimale, utilisez un réseau dédié à la communication Pronto. Ainsi, le réseau Pronto devient indépendant des autres réseaux et des modifications de paramètres du réseau.

Configuration avec une connexion directe au PC

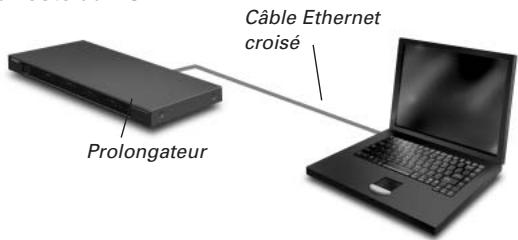

1 Connectez le Prolongateur au PC au moyen du cable de configuration (cable Ethernet croisé joint).

2 Assurez-vous que le PC est positionné sur DHCP pendant la configuration du Prolongateur (normalement, cela doit déjà être le cas).

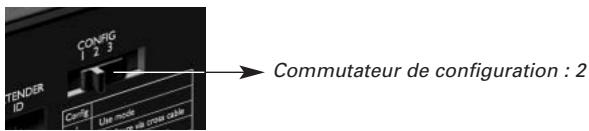

3 Placez le commutateur de configuration du prolongateur sur 2 en vue de la configuration :

Le Prolongateur redémarre. Àprous le démarriage, les voyants Power (alimentation) et Ethernet sont vert ; levoyant Busy (occupé) clignote alternatively en rouge et vert.

4 Ouvrez le navigateur.
5 Tapez l'adresse IP du Prolongateur dans la barre d'adresse du navigateur : 192.168.8.80. (Elle est également imprimée au dos du Prolongateur). Il est possible que vous deviez actualiser le navigateur avant que le Configuration Tool apparaisse.
6 Assurez-vous d'avoir à portée de main l'adresse IP et le masque réseau et suivez les instructions qui apparaissent à l'écran.
7 Lorsque la configuration est terminée, déconnectez le Prolongateur de l'ordinateur et reconnectpez-le au routeur au moyen d'un cable Ethernet droit. Placez le commutateur de configuration sur 1 en vue de l'utilisation.

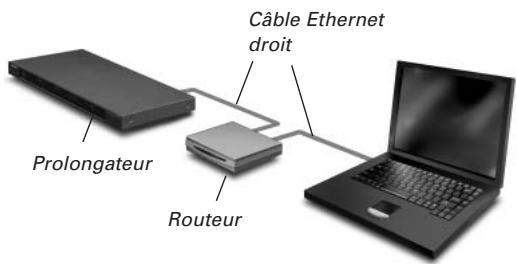

Configuration par un routeur

1 Le Prolongateur est déjà connecté au routeur. Connectez également le routeur au PC.

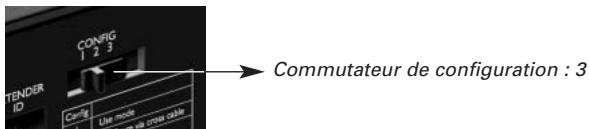

2 Placez le commutateur de configuration sur 3 en vue de la configuration :

Le Prolongateur démarre. ÀpRES le démarriage, les voyageurs Power (alimentation) et Ethernet sont vert ; levoyant Busy (occupé) clignote alternatively en rouge et vert.

3 Ouvrez le ProntoEdit Professional sur le PC.
4 Dans le menu Tools (Outils), Sélectionnez Extender Discovery. L'Extender Discovery Tool apparaît, affichtant la liste de tous les Prolongateurs détectés dans le réseau Pronto.

5 Sélectionnez le Prolongateur que vous souhaitez configurer, puis cliquez sur le bouton Configure.
Le Configuration Tool s'ouvre dans le navigateur.
6 Assurez-vous d'avoir à portée de main l'adresse IP et le masque réseau et suivez les instructions qui apparaissent à l'écran.
7 Une fois la configuration terminée, déconnectez le Prolongateur de l'ordinateur et reconnectectez-le au routeur à l'aide d'un cable Ethernet droit. Placez le commutateur de configuration sur 1 en vue de l'utilisation.

Support

Dépannage

Qu'indiquent les voyants?

Voyants Couleurs	Voyant Ethernet	Voyant Busy (occupé)
Vert clignotant	L'adresse IP du Prolongateur est en cours de recherche.	Le Prolongateur est occupé, en train detraits un code court ou une courte macro du Control Panel.
Vert	Le Prolongateur fonctionne normalement.	Le Prolongateur est occupé, en train detraits une longue macro du Control Panel.
Rouge/Vert clignotant		Le Prolongateur est en cours de configuration.
Rouge	Reportez-vous à la rubrique 'Il existe un conflit IP' de la page 11.	Reportez-vous à la rubrique 'Il existe des ID de prolongateur dupliqués' de la page 12.
Rouge clignotant	Reportez-vous à la rubrique 'Impossible de déterminer l'adresse IP' de la page 11.	Le Prolongateur démarre. Attende jusqu'à la fin du démarrage.

II existe un conflit IP

Un autre composant audio/vidéo du réseau utilise la même adresse IP fixe que le Prolongateur.

Modifiez l'adresse IP du Prolongateur dans le Configuration Tool.

Si le problème persiste, vérifie les paramètres du réseau.

Impossible de déterminer l'adresse IP

• Lors de l'utilisation du Prolongateur: vérifie que le Prolongateur est connecté au routeur au moyen d'un cable Ethernet droit.
• Lors de la configuration du Prolongateur: vérifie que le PC n'utilise pas une adresse IP fixe mais un protocole DHCP.
• Vérifie que le réseau est sous tension. Si le réseau utilise un protocole DHCP, il est impossible de déterminer l'adresse IP du prolongateur. Vérifie que vous utilisez lesbons paramétres réseau sur le réseau.

Recherche de l'emplacement exact du récepteur IR d'un composant audio/vidéo

1 Otez le ruban de protection des émetteurs IR doubles.
2 Paramétrrez les émetteurs IR doubles sur la puissance minimale, et maintenez le côté collant de l'un des émetteurs à 1 ou 2 cm / 0.4 - 0.8 inch du composant audio/vidente.
3 Vérifiez que le Control Panel est configuré de manière à fonctionner correctement dans le système Pronto (p. ex.: configuré pour WiFi, pas pour IR).
4 Déplacez l'émetteur devant la face avant du composant audio/vidéo et, en même temps, envoyez des commandes au moyen du Control Panel au composant. Prenez note du moment où le composant audio/vidéo réagit aux signaux IR de l'émetteur.
5 Dés que le composant audio/video réagit, positionné l'émetteur à cet endroit.

Fonctionnement des composants audio/vidéo avec le Prolongateur

Les composants audio/video ne répondent pas aux commandes du Prolongateur

• Vérifie que levoyant Busy (occupé) clignote en vert lorsque vous envoyez une commande au moyen du Control Panel. S'il ne clignote pas, le Prolongateur ne recoit aucune commande du Control Panel.
• Vérifie que le Control Panel est correctement configuré dans le ProntoEdit Professional;
• Vérifie que le Prolongateur est correctement configuré dans le Configuration Tool et correctement connecté aux composants audio/video ;
• Vérifie que les commutateurs du Prolongateur sont correctement paramétrés.

Il existe des ID de prolongateur dupliqués

Si vous utilisez le commutateur d'ID de Prolongateur, affectez un ID unique à chaque Prolongateur du même réseau Pronto. Vérifiez que le Control Panel est correctement configuré dans ProntoEdit Professional.

Vou puez utiliser jusqu'à 16 Prolongateurs différents dans le même réseau Pronto.

Réinitialisation du Prolongateur

Uniquement nécessaire si le Prolongateur affiche un comportement inhabituel.

Pour effectuer une réinitialisation, débranchez le Prolongateur de l'adaptateur secteur. Attendez quelques secondes, puis branchez-le de nouveau.

Mise à jour du micrologiciel

Dés qu'une mise à jour du micrologiciel du Prolongateur est disponible, vous en étées informé sur le site Web de Philips Pronto: www.pronto.philips.com.

Remarque You pouvez vérifier la version actuelle du micrologiciel dans le Configuration Tool.

1 Telechargez la dernière version du micrologiciel sur le PC et enregistrez-la à l'endetroit de votre choix.
2 Débranche le Prolongateur. Vous pouvez lemettre à jour de la maniere suivante.

Mise à jour du prolongateur au moyen du cable de configuration

1 Connectez le Prolongateur au PC au moyen du cable de configuration (cable Ethernet croisé joint).
2 Assurez-vous que le PC est positionné sur DHCP pendant la configuration du Prolongateur (normalement, cela doit déjà être le cas).
3 Placez le commutateur de configuration du prolongateur sur 2 en vue de la configuration :

Commutateur de configuration : 2

Le Prolongateur redémarre. Àprous le démarriage, les voyants Power (alimentation) et Ethernet sont vert s ; levoyant Busy (occupé) clignote alternativement en rouge et vert .

4 Ouvrez le navigateur.
5 Tapez l'adresse IP du Prolongateur dans la barre d'adres du navigateur : 192.168.8.80. (Elle est également imprimée au dos du prolongateur). Il est possible que vous deviez actualiser le navigateur avant que le Configuration Tool apparaisse.
6 Sélectionnéz Firmware Update dans le volet de navigation gauche. La page de mise à jour du micrologiciel s'ouvre.
7 Suivez les instructions à l'écran.

Mise à jour du prolongateur par un routeur

Si le prolongateur est installé et connecté à l'équipement, il peut s'avérer plus pratique de lemettre à jour par un routeur.

1 Le Prolongateur est déjà connecté au routeur. Connectez également le routeur au PC.
2 Placez le commutateur de configuration sur 3 en vue de la configuration :

Commutateur de configuration : 3

Le Prolongateur redémarre. Àprous le démarriage, les voyageurs Power (alimentation) et Ethernet sont vert s ; levoyant Busy (occupé) clignote alternatively en rouge et vert .

3 Ouvrez ProntoEdit Professional sur le PC.
4 Dans le menu Tools (Outils), Sélectionnez Extender Discovery. L'Extender Discovery Tool apparait, affichant la liste de tous les Prolongateurs déetectés dans le réseau Pronto.
5 Sélectionnez le Prolongateur que vous souhaitez configurer, puis cliquez sur le bouton Configure. Le Configuration Tool s'ouvre dans le navigateur.
6 Sélectionnéz Firmware Update dans le volet de navigation gauche. La page de mise à jour du micrologiciel s'ouvre.
7 Suivez les instructions à l'écran.

Spécifications

Général	Boîtier de Prolongateur basé sur IP pour la commande à distance au moyen du Control Panel ProntoBât Métallique anthracite pour montage dans un rack 19" ou installation individuelleJusqu'à 16 Prolongateurs et 16 Control Panels dans un même système
Connectivité	entée 5V CC4 sorties adressables pour émetteurs IRConnexion Ethernet RJ454 ports RS232 pour commande4 entres de détention de l'alimentation : 4-30 VCC ou 4-30 VCA rms4 sorties de relais : 48 VCC ou 48 VCA rms, 2 A (puissance max. 60 W)Puisance de sortie pour utilisation générale : 5 VCC, 0,3 A
Paramètres	ID de Prolongateur : 16 positionsPuisance de sortie IR : 2 niveaux (normal, faisible)Configuration : mode d'utilisation, configuration avec cable croisé ou par routeur
Voyants	3 voyants Power (alimentation), Ethernet (réseau) et Busy (occupé)4 voyants sortie IR4 voyants sortie RS2324 voyants entrée de détention de l'alimentation4 voyants sortie relais
Dimensions/Poids	428 x 240 x 46 mm (16,9 x 9,4 x 1,8 inch)1,75 kg (61,7 oz)
Température de fonctionnement	0°C à 50°C (32°F à 122°F)
Inflarouge (IR)	Portée de fréquence IR : 25 kHz-1 MHz (incluant codes DC/flash)Puisance de sortie IR : 2 niveaux
Accessoires inclus	2 émetteurs IR doubles haute fréquence : Cable en série, connecteur mini prise,longueur de cable 2,7 mètres (9 ft)2 mini prises mono vers cables à mini prises : 3,5 mm (0,13 inch), longueur de cable 1,5 m (5 ft)Adaptateur secteur 100 V-240 VCA/50-60 Hz (sortie 5V CC/2A,apprové UL-CE)Câble de configurationEquerres pour fixation d'un rack de 48,1 cm (19 inch)Matériel de montage pour un rack de 48,1 cm (19 inch)Guide de démarrageCertificat de garantie

Guide de démarrage du Pronto Serial Extender

© Copyright 2006 Royal Philips Electronics, Interleuvenlaan 74, 3001 Leuven (Belgique)

Remarques :

Tous droits réservés. La reproduction d'une partie ou de l'intégralité du document est interdite sans l'autorisation prétable du contrôle des droits d'auteur. Royal Philips Electronics n'est pas responsable des omissions, ni des erreurs techniques ou editoriales de ce manuel, ni des dommages resultant directement ou indirectement de l'utilisation du Pronto Serial Extender RFX9600. Les informations containues dans ce mode d'emploi peuvent faire l'objet de modifications sans prévis. Tous les noms de marques ou produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

FCC Compliancy

Notice for Canada / Remark pour le Canada

Cet apparéil numérique de la Classe B est conforme à la norme NMB-003 du Canada

Documentation etélaboration de ce Guide de démarrage:
