Caractéristiques techniques	Hotte de cuisine BERTAZZONI KU100 PRO 1 X A, puissance d'aspiration élevée, design professionnel.
Dimensions	Largeur : 100 cm, profondeur : 50 cm, hauteur : 60 cm.
Type d'installation	Installation murale.
Débit d'air	Débit d'air maximum : 1200 m³/h.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Éclairage	Éclairage LED intégré.
Filtration	Filtres à graisse en aluminium lavables au lave-vaisselle.
Utilisation	Facilité d'utilisation avec commandes tactiles.
Maintenance	Filtres à nettoyer régulièrement, entretien facile.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité.
Informations générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - KU100 PRO 1 X A BERTAZZONI

Comment nettoyer les filtres de la hotte BERTAZZONI KU100 PRO 1 X A ?

Il est recommandé de nettoyer les filtres à graisse tous les mois. Retirez les filtres, lavez-les à la main avec de l'eau chaude et du détergent ou placez-les dans le lave-vaisselle.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée et que l'interrupteur est en position 'On'. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de contrôle pour sélectionner le niveau d'aspiration souhaité. Il y a généralement plusieurs vitesses disponibles.

Quel type d'ampoule puis-je utiliser pour la lumière de la hotte ?

La hotte BERTAZZONI KU100 PRO 1 X A utilise des ampoules de type LED de 2 à 3 W, vérifiez le manuel pour les spécifications exactes.

La hotte fait-elle du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses d'aspiration plus élevées. Si le bruit est excessif, vérifiez que la hotte est correctement installée et qu'aucun objet ne bloque le ventilateur.

Comment puis-je installer ma hotte BERTAZZONI KU100 PRO 1 X A ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de disposer des outils nécessaires et de respecter les dimensions recommandées pour l'emplacement.

Y a-t-il une garantie pour la hotte BERTAZZONI KU100 PRO 1 X A ?

Oui, cette hotte est généralement couverte par une garantie de 2 ans. Consultez le manuel ou le site web du fabricant pour plus de détails.

Comment savoir quand il est temps de remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois à 1 an, selon l'utilisation de la hotte. Si vous remarquez une diminution de l'efficacité d'aspiration, il est temps de le changer.

MODE D'EMPLOI KU100 PRO 1 X A BERTAZZONI

• Instructions pour le montage

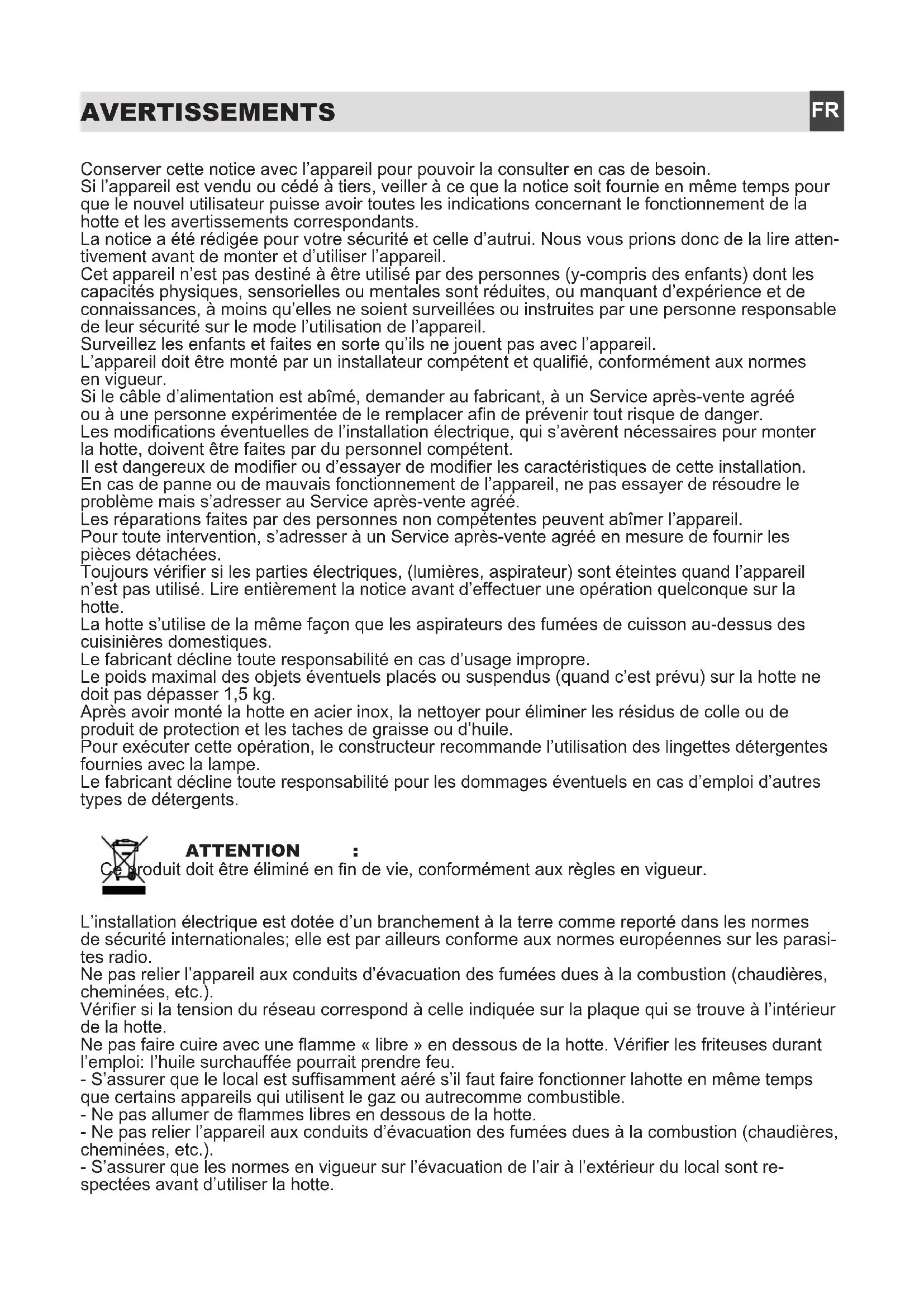

Conserver cette notice avec l'appareil pour pouvoir la consulter en cas de besoin.

Si l'appareil est vendu ou cédé à tiers, veiller à ce que la notice soit fournie en même temps pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.

La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.

Cet appareil n'est pas destiné à être utilisé par des personnes (y-comprises des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou instruites par une personne responsable de leur sécurité sur le mode d'utilisation de l'appareil.

Surveillance des enfants et faites en sorte qu'ils ne jouent pas avec l'appareil.

L'appareil doit être monté par un installateur compétent et qualifié, conformément aux normes en vigueur.

Si le câble d'alimentation est abimé, demander au fabricant, à un Service après-vente agréé ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger.

Les modifications eventuelles de l'installation électrique, qui s'avèrent nécessaires pour monter la hotte, doivent être faites par du personnel compétent.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cette installation.

En cas de panne ou de mauvais fonctionnement de l'appareil, ne pas essayer de résoudre le problème mais s'adresser au Service après-vente/agréé.

Les réparations faites par des personnes non compétentes peuvent abîmer l'appareil.

Pour toute intervention, s'adresser à un Service après-vente agréé en mesure de fournir les pièces détachées.

Toujours vérifier si les parties électriques, (lumières, aspirateur) sont éteintes quand l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer une opération quelconque sur la hotte.

La hotte s'utilise de la même façon que les aspirateurs des fumées de cuisson au-dessus des cuisines domestiques.

Le fabricant décline toute responsabilité en cas d'usage impropre.

Le poids maximal des objets éventuels placés ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.

Après avoir monté la hotte en acier inox, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d'huile.

Pour exécuter cette opération, le constructeur recommande l'utilisation des lingettes détergentes fournies avec la lampe.

Le fabricant décline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.

Attention

Produit doit être éliminé en fin de vie, conformément aux règles en vigueur.

L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales ; elle est par ailleurs conforme aux normes européennes sur les parasites radio.

Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).

Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l'intérieur de la hotte.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu.

• S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotte en même temps que certains appareils qui utilisent le gaz ou autre comme combustible.
• Ne pas allumer de flammes libres en dessous de la hotte.
• Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
• S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.

Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects eventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.

• Un risque d'incendie existe si le nettoyage n'est pas effectué conformément aux instructions.

ATTENTION: Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des appareils de cuisine.

• La longueur maximale des vis de fixation de la cheminée est de 10mm (fournies par le fabricant).

AVERTISSEMENT: L'installation des vis ou du dispositif de fixation de façon non conforme aux présentes instructions peut provoquer des dangers électriques.

Caractéristiques techniques

Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette).

Montage

La distance entre la cuisinière et la partie la plus basse de la hotte de cuisine est, selon la norme, d'au moins 65 cm (voir figure C1). Cette distance est mesurée précisée sur le point le plus bas de la hotte avec contrainte qui ne représente pas une contrainte admissible. En se basant sur ce détail prévu par les normes européennes, il est possible de réduire la distance sur certains modèles, comme indiqué dans le catalogue général. Si les instructions de la cuisinière à gaz indiquant une distance plus grande, il faut en tenir compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10%) vers le haut dans la partie à l'horizontal pour acheminer l'air à l'extérieur du local.

Réduire au plus près les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.

Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.

Si la hotte fonctionne en même temps que d'autres appareils alimentés au gaz ou avec d'autres combustibles (chaudières, poêles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumes est bien aéré, conformément aux normes en vigueur.

Branchement électrique

Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte. S'assurer qu'aucun fil n'est débranché ou coupé ; si c'est le cas, contacter le Service après-vente le plus proche.

S'adresser à du personnel qualifié pour le branchement électrique. Les branchements doivent être effectués conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques). Certains appareils peuvent être munis d'un câble sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que : - le fil jaune-vert doit être utilisé pour la mise à la terre ; - le fil bleu doit être utilisé pour le neutre ; - le fil marron doit être utilisé pour la phase, le câble ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70°C - monter une fiche adaptée à la charge sur le câble d'alimentation et la brancher à une fiche de sécurité appropriée.

Si un appareil fixe n'est pas muni d'un câble d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.

Avant de brancher l'appareil, vérifier si :

• la tension d'alimentation correspond à celle indiquée sur la plaque caractéristiques techniques;
• la prise de terre est correcte et fonctionnelle :
• le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur;
• La prise ou l'interrupteur omnipolaire sont facilement accessibles lorsque l'appareil est monté. Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.

HOTTE version à évacuation extérieure

Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.

Le convoyeur d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres appareils qui fonctionnent au gaz ou avec d'autres combustibles.

Indications spécifiques pour l'Allemagne :

Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).

HOTTE version à recyclage d'air

Dans cette version, l'air passe à travers les filtres au charbon actif pour être purifié et recyclé dans la cuisine.

Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n'est pas le cas, les monter comme indiqué dans l'image ci-dessus.

Lorsque la hotte est en modalité de filtrage, enlevez la soupape de non retour placée sur le raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseillé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintenir l'air propre en consommant peu d'énergie électrique.

Il est conseillé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.

Boitier de commande électronique (fig. 7) bouton lumière (1)

• ON: lumière allumée (bouton allumé);
• OFF: lumière éteinte.

Bouton - (3)

Appuyer sur le bouton diminue la vitesse du moteur.

Bouton + (3)

Appuyer sur la touche augmente la vitesse du moteur.

(Dans la version 4, le bouton vitesse de + a une lumière clignotante. Le quatrième vitesse ou intensive est chronométré et après environ 7 minutes, le moteur passe automatically en 3 vitesse.)

Bouton on / off (4)

Fonction : marche et arrêt du moteur de la hotte.

Quand mise en marche, la hotte s'allume en première vitesse.

Bouton timer (4)

Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes. Fonctionnement à vitesse 1, 2 et 3 (bouton avec lumière intermittente).

1. Filtres metalliques

Ouvrez le panneau (Fig. 4). Pour retirer le filtre métallique anti-graisses, actionner la poignée A.

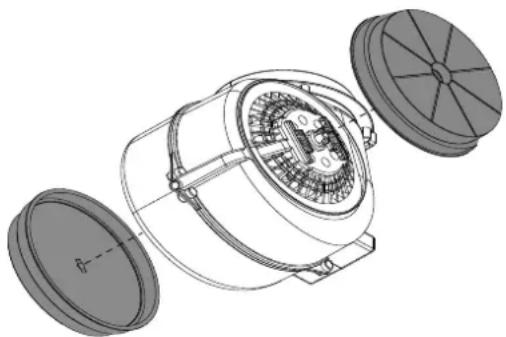

2. Filtres au charbon ACTIF

Procéder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'accéder facilement aux deux filtres qui sont accrochés sur le côté droit et gauche du convoyeur.

Pour le montage/remplacement, voir la figure.

Pour commander les nouveaux filtres à charbon s'adresser au distributeur/revendeur.

Éclairage montage et remplacement

La hotte est équipée d'un éclairage (lumière sur le plan de travail et lumière décorative sur les vitres) à LED à haute efficacité, faible consommation et très longue durée de vie, dans des conditions d'utilisation normales.

Entretien et nettoyage

L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage fréquent des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. Filtres anti-graisse metalliques

Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.

Répéter fréquemment l'opération.

2. Filtres au charbon ACTIF

Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine. Ne pas laver les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en fonction de l'usage).

3. Nettoyage extérieur de la HOTTE

Nous recommandons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'éviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.

Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.

4. Nettoyage intérieur de la HOTTE

Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.

Montage de la HOTTE

AVERTISSEMENT: Le non-respect de ces instructions concernant l'installation des vis ou des dispositifs de fixation peut entraîner des dangers liés à l'électricité.

Le tableau de la figure 3 vérifier le modèle, acheté, et d'identifier les mesures pour les trous (H - G, B).

Prendre des mesures à partir de la plaque de cuisson, marquer avec un crayon sur le mur ou percer les points (Fig. 5 Étape 1).

Percer, insérer les chevilles 8 mm et serrer partiellement les vis (Fig. 5 Étape 2-3),

Accrocher la hotte sur les vis, les vis serrées après avoir vérifié si le capot est dans la bulle.

Pour éviter la chute de la hotte en raison de la pression d'en bas, le fixer au mur avec des vis (fig 6 Étape 1-2-3).
