É molto importante che questo libretto istruzioni sia conservato insieme alla cappa per qualsiasi futura consul- tazione.

Se il prodotto dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.

Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, Dunque, di valerlo leggere attendamente prima d'installare e di utilizzare l'apparecchio.

Il presente prodotto non è stato progettato per essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o privé di esperienza o conoscenze adeguate, a meno che non agiscano sulla supervisione di una persona responsable della sicurezza o abbiano ricevuto istruzioni relativamente all'uso del prodotto.

Occorre sorvegliare i bambini affinché non giochino con il dispositivo.

Il lavoro di INSTALLazione deve essere eseguito, da installatori competenti e qualificati, secondo le norme in vigo-

Se il cavo di alimentazione è danneggiato, quello deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o come un qua persona con qualifica similare, in modo da prevenire agli rischio.

Ogni eventuale modifiche che si rendesse necessaria all'impianto elettrico per installare la cappa dovrà essere eseguita solo da persona competenti.

E pericoloso modificare o tentare di modificare le caratteristiche di quello prodotto. In caso di riparazioni o mal funzionamento del prodotto, non tentare di risolvere da soli il problema. Le riparazioni effettuate da persona non competenti possono arrecare danni.

Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato.

Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'apparecchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla cappa.

L'utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su cucine domestiche.

Qualsiasi utilizzato diverso da quello solleva il costruttore da qualsiasi responsabilità.

Il peso massimo complessivo di eventuali oggetti posizionati o appesi (ove previsto) sulla cappa non delve superare 1,5 Kg.

Dopo l'installation delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per rimuovere i residi di collante protettivo e le eventuali macchie di grasso e/o oli.

Per questa operazione il costruttore raccomanda l'utilizzo di un panno umido, non abrasivo, imbevuto di detersivo neutro.

L'utilizzo di altre tipologie di detergenti solleva il costruttore alla responsabilità sui dati che ne potrebbero derivare.

AVVISO:

Il presente prodotto deve essere smaltito al termine della sua vita utile conformmente alle normative in vigore.

L'impiano elettrico è munito di collegamento a terra secondo le norme di sicurezza internazionali; è inoltre conforme alle normative Europee sull'antidisturbo radio.

Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).

Verificare che la tensione di rete corrisponda a quella riportata alla targhetta posta all'interno della cappa.

Non fare cotture a fiamma "libera" sotto la cappa. Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.

• Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri apparecchi che utilizzato combustibili come gas o altro.
• Non accendere fiamme libero fatto la cappa.
• Non collegare l'apparecchio a condotti di scarico dei fumi prodotti alla combustione (caldaie, caminetti, ecc).
• Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano rispetto prima dell'utilizzo della cappa.

Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio toglendo la spina o agenda sull'interruttore generale. La casa costruttrice declina agli responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avvertenze in tema di installatione, uso e manutenzione dell'apparecchio.

• Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.

ATTENZIONE: parti accessibili possono essere calde quando usate con appearecchi di cottura.

• La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm.

AVVERTENZA: l'installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti istruzioni cui lo comportare rischi di natura elettrica.

DATI TECHNICI DEL PRODOTTO

I dati tecnici del prodotto sono riportati sulla targhetta caratteristica posizionata all'interno della cappa.

INSTALLAZIONE

La distanza fra il piano cottura e la parte più bassa della cappa deve essere di 65 cm, se posizionato su piano cottura ad induzione, o 75 cm se posizionato su piano a gas (Fig. 2). Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Nella versione aspirante il tubo di uscita dei fumi deve avee un diametro non inferire a quello del raccordo della cappa.

Nei tratti orizzontali il tubo delve ave una leggera inclinazione (10% circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente.

Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima necessaria.

Rispettare le norme vigenti sullo scarico dell'aria all'esterno.

In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.

Istruzioni di montaggio: vedi sez. "O" del presente manuale.

Prima di effettuare qualiasi operazione all'interno della cappa scollegare l'apparecchio alla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati fili elettrici all'interno della cappa; nel caso si verificchino tali situazioni contattare il centro assistenza più vicino. Per l'allacciamento elettrico rivolversi a personale qualificato.

Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.

Controllare che la valvola limitatrice e l'impianto elettrico possano sostarre il carico dell'apparecchio (vedere targhetta caratteristiche del prodotto). Alcuni tipi di apparecchi

possono essere dotati di cavoswana spina; in quello caso, la spina da utilizzato deve essere del tipo "normalizzato" tenendoconto che:

• il filo giallo-verde deve essere utilizzato per la messa a terra,

• il filo blu delve essere utilizzato per il neutro,

• il filo marrone delve essere utilizzato per la fase, il cavo non deve entrare in contatto con parti calde aventi temperature superiori a 70^ .

• montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata spina di sicurezza.

Se un appearecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altri dispositivo che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le istruzioni devono indicate che tali dispositiivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di INSTALLazione.

Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.

Prima di collegare l'apparecchio alla rete elettrica, controllare che:

• la tensione d'alimentazione corrisponda a quella indicata alla targhetta caratteristiche ;

• la presa di terra sia corretta e funzionale ;

• l'impiano di alimentazione sua munito di efficace collegamento di terra secondo le norme vigenti;

• la presa o l'interrottore omnipolare usati siano disponente raggiungibili con l'apparecchiatura installata.

La casa costrutrice declina agli responsabilità nel caso le norme di sicurezza non vengano rispetto.

INSTALLAZIONE IN MODALITA' ASPIRANTE

In esta versione i fumi e i vapori della cucina vengono convogliati versus l'esterno atraverso un tubo di scarico.

Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato con un tubo che conduc e fumi e i vapori in una uscita esterna.

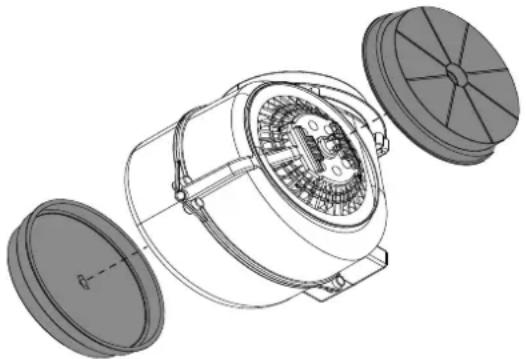

In esta versione vanno tolti i filtri al carbone attivo se esistenti; per l'estrazione vedere l'immagne qui sotto riportata.

Quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).

INSTALLAZIONE IN MODALITA' FILTRANTE

In questa versione l'aria passaattraverso i filtri di carbone attivo per essere purificata e viene riciclata nell'ambiente cucina.

Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli come indicate nell'imagine al punto precedente.

Se la cappa viene predisposta in versione filtrante rimuovere la valvola di non ritorno montata sul raccordo di uscita del motore.

Per il miglior rendimento si consiglia di utilizzare la quarta velocità in presenza di forti odori e vapori, la seconda velocità nelle condizioni normali, la prima velocità per Maintainere l'aria pulita con bassi consumi di energia elettrica.

Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e mantenerla in funzione fino alla scomparsa degli odori.

Premendo il tasto si riduce la velocità del motore (pulsante illuminato).

Pulsante + (3)

Premendo il tasto si incrementa la velocità del motore (pulsante illuminato).

(Nella versione a 4 velocità il tasto + presente una luce intermittente. La 4^ velocità o intensiva è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3^ velocità).

Pulsante On / Off (2)

Funzione: accensione e spegnimento motore cappa.

All'accensione la cappa si avvia in prima velocità

Pulsante timer (4)

Questa funzione permette lo spagnimento automatico della cappa dopo 15 minuti di funzionamento alle velocità 1, 2 e 3 (pulsante con luce intermittente).

MODALITA' PER ESTRAZIONE DEI FILTRI

FILTRIMETALLICI

Apriere il pannello (vedi fig. 4). Per rimuovere il filtrlo metallico antigrasso agire sulla maniglia.

FILTRIAL CARBONE ATTIVO

Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere i filtri metallici come indicate nella figura 4. A quello punto si accede lavoramente ai due filtri che sono agganciati sul lato destro e sul lato sinistro del motore.

Per il montaggio/sostituzione vedi figura al paragrafo "Installazione in modalità aspirante".

ILLUMINAIZIONE

La cappa è dotata di illuminazione a led ad alta efficienza, basso consumo e durata molto elevata in condizioni di normale utilizzato.

Sugni prodotto ci sono due lampade led da 1,1 watt ciascuna.

MANUTENZIONE E PULIZIA PRODOTTO

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

Particulari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone attivo, infatti la pulizia Frequente dei filtri e dei loro supporti garantisce che sulla cappa non si accumulino grassi che sono pericolosi per lafacility di incendio.

1. FILTRI ANTIGRASSO METALLICI

Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di lavarli agli mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben asciutti prima di rimontarli. Si raccomanda costante frequenza nell'operazione.

2. FILTRIALCARBONE ATTIVO

Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che li attraversa. L'aria depurata per successivi passaggiattraverso i filtri viene rimessa nell'ambiente cucina. I filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente anni 3-4 mesi (dipende poi dall'uso).

3. PULIZIA ESTERNAL

Si raccomanda di pulire le superfici esterne della cappa almeno agli 15 giorni per evitare che le sostanze oleose o grasse possano intaccare le superfici in acciaio.

La pulizia della cappa va eseguita usingo un panno umido con detersivo liquido neutro o con alcool denaturato.

Non si devono utilizzare prodotti contenti sostanza abrasive, panni con superfici ruvide o panni comunamente in commercio per la pulizia dell'acciaio.

L'utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento superficie le dell'acciaio. Consequenza diretta del non rispetto di tali avvertenze sare il deterioramento irreversibile della superficie dell'acciaio.

Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa.

Il produttore declina agli responsabilità qualora non vengano rispetto tali istruzioni.

4. PULIZIA INTERNA

É vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi. Non usare prodotti contenti abrasivi.

Effettuare tutte queste operazioni scollegandopreventamente l'apparecchio alla rete elettrica.

MODALITA' DI MONTAGGIO DEL PRODOTTO

AVVERTENZA: L'installazione di viti o dispositivi di fissaggio non in conformità con le presenti istruzioni cui lo comportare pericolò di folgorazione.

Nella tabella in figura 3 verificare il modello, acquistato, e individuire le misure per le forature (H - G, B).

Prendere le misure dal piano di cottura, segnare con una matita sul muro i punti dove forare (Fig. 5 Step 1).

Forare, inserire i tasselli ad espansione 8mm e avvitare parzialmente le viti (Fig. 5 Step 2 - 3), Agganciare la cappa alle viti, eerrare le viti dopo aver controllato se la cappa è in bolla.

Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla parete con le viti di sicurezza (Fig. 6 Step 1 - 2 - 3).
