MAC24POSC - Ventilateur Master - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Master
Modèle	MAC24POSC
Hauteur réglable	61 cm à 76 cm (24 po à 30 po)
Diamètre de l'hélice	61 cm (24 po)
Tension d'alimentation	120 V
Fréquence	60 Hz
Courant nominal du circuit	Minimum 15 ampères
Type de prise	3 broches avec mise à la terre
Usage prévu	Intérieur uniquement
Matériau du boîtier	Acier et plastique
Grille de protection	Avant et arrière
Assemblage requis	Oui
Outils d'assemblage	Pinces, tournevis cruciforme, tournevis plat, clé de 10 mm
Positionnement	Au sol
Fixation murale	Non (ne peut pas être fixé au mur)
Sécurité - Variateur	Ne pas utiliser avec un circuit de commande de vitesse
Sécurité - Mise à la terre	Utiliser uniquement sur circuit mis à la terre
Sécurité - Eau	Ne pas exposer à l'eau ou à la pluie
Sécurité - Entretien	Débrancher avant tout entretien
Garantie	1 an limitée
Service client	800-641-6996
Fabricant	Pinnacle Climate Technologies, USA
Certification	Intertek
Avertissement	Contient du plomb (California Prop 65)

FOIRE AUX QUESTIONS - MAC24POSC Master

Comment assembler le ventilateur MAC24POSC ?

Suivez les étapes : fixez le moteur sur son support, fixez la grille arrière, assemblez les tubes avec le ressort, fixez la base, montez l'hélice et la grille avant. Utilisez les outils fournis : pinces, tournevis et clé de 10 mm. Reportez-vous au schéma dans la notice.

Comment régler la hauteur du ventilateur ?

Desserez le collier de retenue avec la clé Allen, déployez le tube supérieur à la hauteur désirée (61 à 76 cm), replacez le ressort à l'intérieur, puis serrez le collier.

Quelle est la tension électrique requise ?

Le ventilateur fonctionne sur une prise 120 V, 60 Hz, sur un circuit d'au moins 15 ampères. Utilisez une prise avec mise à la terre.

Puis-je utiliser une rallonge électrique ?

Oui, à condition qu'elle soit de calibre approprié, homologuée UL, et avec une prise à trois broches pour mise à la terre. Évitez de faire passer la rallonge sous des tapis.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Nettoyez les grilles et l'hélice avec un chiffon humide. N'immergez pas le moteur dans l'eau. Séchez avant de rebrancher.

Le ventilateur peut-il osciller ?

Non, ce modèle MAC24POSC n'est pas équipé d'une fonction d'oscillation. Il diffuse un flux d'air fixe, orientable manuellement.

Puis-je utiliser le ventilateur dans une salle de bain ?

Non, ce ventilateur est conçu pour un usage intérieur sec uniquement. Ne l'exposez pas à l'eau ou à la pluie.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la prise est alimentée, que le cordon n'est pas endommagé, et que l'hélice tourne librement. Si le problème persiste, contactez le service client au 800-641-6996.

Quelle est la garantie de ce ventilateur ?

Il bénéficie d'une garantie limitée d'un an contre les défauts de matériau et de fabrication. Conservez votre preuve d'achat.

Puis-je fixer le ventilateur au mur ?

Non, ce modèle est un ventilateur sur pied et ne peut pas être fixé au mur. Il doit être posé sur une surface plane.

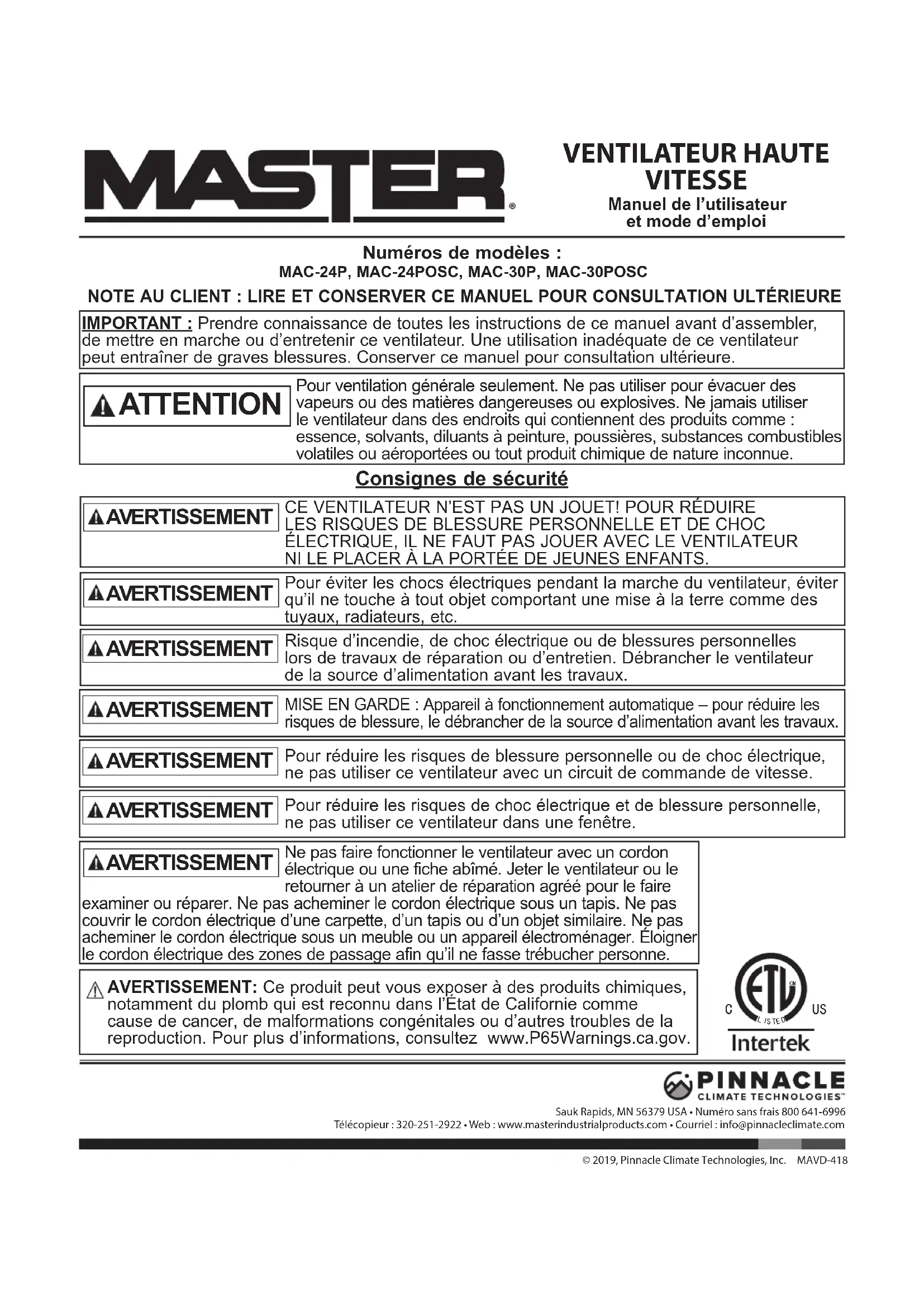

MODE D'EMPLOI MAC24POSC Master

IMPORTANT: Prendre connaissance de toutes les instructions de ce manuel avant d'assembler, de mettre en marche ou d'entretenir ce ventilateur. Une utilisation inadéquate de ce ventilateur peut entraîner de graves blessures. Conserver ce manuel pour consultation ultérieure.

ATTENTION

Pour ventilation générale seulement. Ne pas utiliser pour evacuer des vapeurs ou des matières dangereuses ou explosives. Ne jamais utiliser le ventilateur dans des endroits qui contiennent des produits comme : essence, solvants, diluants à peinture, poussières, substances combustibles volatiles ou aéroportées ou tout produit chimique de nature inconnue.

Consignes de sécurité

AVERAGEMENT

CE VENTILATEUR N'EST PAS UN JOUET! POUR REDUIRE LES RISQUES DE BLESSURE PERSONNELLE ET DE CHOC ÉLECTRIQUE, IL NE FAUT PAS JOUER AVEC LE VENTILATEUR NI LE PLACER À LA PORTÉE DE JEUNES ENFANTS.

AVERAGEMENT

Pour éviter les chocs électriques pendant la marche du ventilateur, éviter qu'il ne touche à tout objet相对较 une mise à la terre comme des tuyaux, radiateurs, etc.

AVERAGEMENT

Risque d'incendie, de chocoléctrique ou de blessures personnelles lors de travaux de réparation ou d'entretien. Débrancher le ventilateur de la source d'alimentation avant les travaux.

AVENTISSEMENT

MISE EN GARDE : Appareil à fonctionnement automatique – pour réduire les risques de blessure, le débrancher de la source d'alimentation avant les travaux.

AVENTISSEMENT

Pour réduire les risques de blessure personnelle ou de chocolélectrique, ne pas utiliser ce ventilateur avec un circuit de commande de vitesse.

AVERAGEMENT

Pour réduire les risques de chic électrique et de blessure personnelle, ne pas utiliser ce ventilateur dans une fenêtre.

AVERAGEMENT

Ne pas faire fonctionner le ventilateur avec un cordon électrique ou une fiche abimé. Jeter le ventilateur ou le returner à un atelier de réparation/agréé pour le faire

examiner ou réparer. Ne pas acheminer le cordon électrique sous un tapis. Ne pas couvrir le cordon électrique d'une carbette, d'un tapis ou d'un object similaire. Ne pas acheminer le cordon électrique sous un meuble ou un apparéil electroménager. Éloigner le cordon électrique des zones de passage afin qu'il ne fasse trèbucher personne.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, notamment du plomb qui est reconnu dans l'Etat de Californie comme cause de cancer, de malformations congenitales ou d'autres troubles de la reproduction. Pour plus d'informations, consultez www.P65Warnings.ca.gov.

Pinnacle

CLIMATE TECHNOLOGIES

Sauk Rapids, MN 56379 USA · Numéro sans frais 800 641-6996

Télécopieur: 320-251-2922 • Web: www.masterindustrialproducts.com • Courriel: [e-mail]

▲AVERTISSEMENT

Pour réduire les risques de chic électrique, ne pas exposer à l'eau ni à la pluie. Cette unité est conçue uniquement pour utilisation à l'intérieur.

AVERAGEMENT

Les travaux d'installation et de câblage électrique doivent être effectués par un personnel qualifié conformément aux codes et aux règlements en vigueur.

AVERAGEMENT

Lorsque les travaux d'entretien ou de remplacement d'une piece nécessitant le démontage ou le débranchement d'un dispositif de sécurité, celui-ci doit être rebranché ou remonté tel qu'il était à l'origine avant de faire fonctionner ce ventilateur.

AVERAGEMENT

N'utiliser ce ventilateur que de la façon conçue par le fabricant. Pour toute question, communiquer avec le service à la clientèle au 800-641-6996.

• Avant son utilisation, vérifier que le ventilateur ne compte aucune piece desserrée ou endommagée. Vérifier que le cordon électrique n'est pas endommagé. Ne jamais utiliser le ventilateur si des pieces sont endommagées ou manquantes. Ne jamais utiliser le ventilateur sans ses dispositifs de sécurité.

• N'utiliser que sur un circuit de 120 volts 60Hz (cycles) d'un minimum de 15 ampères.

• Lors de l'utilisation d'une rallonge électrique, utiliser un modèle de calibre approprié (intensité nominale), homologué UL dans une prise de courant avec mise à la terre acceptant la fiche à trois broches du cordon électrique du ventilateur. Toujours garder le cordon d'alimentation et les rallonges loin de la chaleur, de l'huile et des arêtes tranchantes. Inspectoré périodiquement les cordons d'alimentation et les replacer en cas de dommage.

Ventilatour sur pied 61 cm/76 cm

24P

24POSC

30P

30POSC

Intertek

VENTILATEUR SUR PIED DE 61 CM ET 76 CM :

24P/24POSC/30P/30POSC

Installation et assemblage

Outils nécessaires :

Pinces

Tournevis cruciforme

Tournevis plat

Clé de 10 mm ou clé à molette

Pièces incluses dans la boîte :

(1) Base
(1)Grille de protection avant
(1)Grille de protection arrriere
(1) Ensemble moteur
(1) Ensemble d'hélice
(1) Collier de retenue
(1) Tube supérieur
(1) Tube inférieur
(1) Ressort de poteau
Sachet de pieces

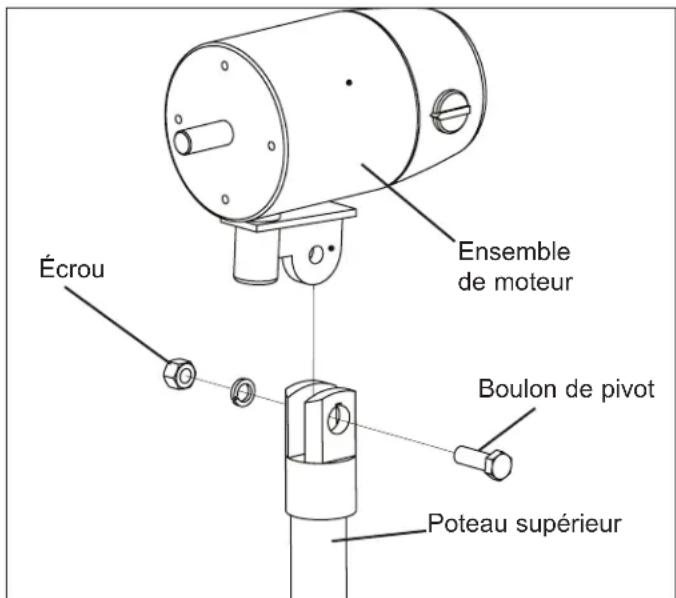

Figure 1: Fixer le moteur sur son support

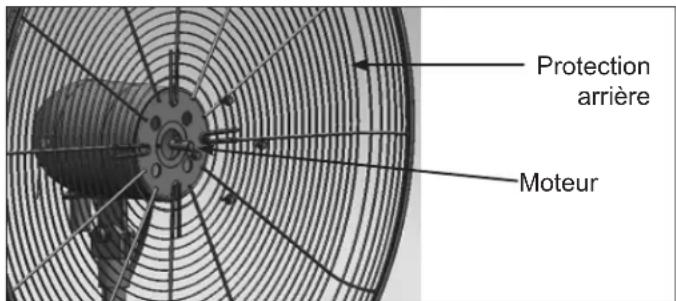

Figure 2: Fixer la protection arrête sur le moteur

1. Retirer la base de la grille de protection arriere.
   Garder les deux (2) vis retenant la base sur la grille de protection arriere. Ces vis serviront à fixer la base et le tube inférieur.
2. Placer la base du ventilateur sur une surface de niveau.
3. Desserrer le collier de retenue du tube à l'aide de la clé Allen (cle hexagonale) fournie. Déployer doucement le tube supérieur pour régler la hauteur du ventilateur. Le tube doit être complètement déployé avant de placer le ressort à l'intérieur. Placer le ressort au fond du tube supérieur.
4. Placer le capuchon au fond du tube supérieur pour retenir le dessort.
5. Fixer le tube au complet sur la base. Aligner les trous et utiliser trois (3) vis du sachet de pieces et les deux (2) vis de l'objet 1 pour fixer le tube sur la base.
6. Abaiser le couvercle sur les boulons de fixation de la base.
7. Monter l'ensemble moteur sur le connecteur du tube supérieur (voir Figure 1). S'assurer que les trous sont alignés.
8. Fixer l'ensemble moteur avec le boulon de pivot et l'écrou. Serrer fermement le boulon et l'écrou à l'aide de la clé.
9. Glisser la grille de protection arrêté sur l'ensemble moteur et la fixer avec les quatre (4) vis à épaulement (vis du moteur). Voir la Figure 2. Serrer fermement les vis à l'aide de la clé.
10. Desserrer la vis derrière l'hélice à l'aide de la clé Allen (clé hexagonale). Glisser l'hélice sur l'arbre du moteur.
11. Serrer la vis à l'arrière de l'hélice avec la clé Allen sur la partie plate de l'arbre du moteur.
12. Fixer la grille de protection avant sur la grille de protection arrête à l'aide des attaches sur la grille de protection avant.

ATTENTION

Ne pas glisser la vis de l'hélice au-delà de l'encochrome de l'arbre!

L'hélice pourrait tourner incorpètement et abîmer le ventilateur! S'assurer que l'arbre du ventilateur est de niveau avec l'avant de l'hélice.

REMARQUE: Ce modèle ne peut PAS être fixé au mur.

VENTILATEURS SUR PIED DE 61 CM ET 76 CM :

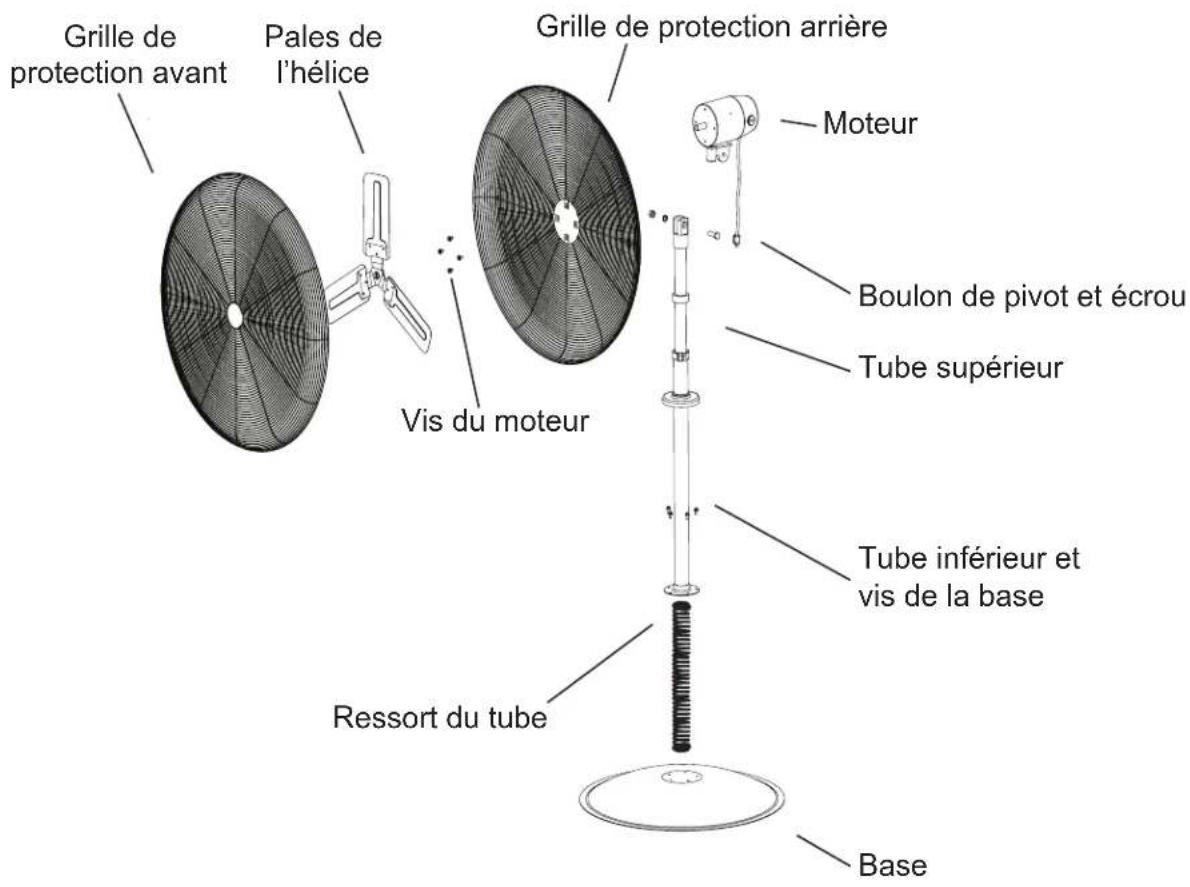

Vue éclatée

GARANTIE LIMITÉE DE UN (1) AN

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIT À L'ACHETEUR AU DÉTAIL D'ORIGINE SEULEMENT QUE CE PRODUIT SERA EXCEPT DE DéfautS DE MATÉRIAU ET DE FABRICATION PENDANT UNÉ PÉRIODE DE UN (1) AN À COMPTER DE LA DATE DE L'ACHAT INITIALE. CE PRODUIT DOIT ÉTRE INSTALLED, ENTRETENU ET UTILISÉ CORRECTEMENT, EN CONFORMITE AVEC LES INSTRUCTIONS FOURNIES.

PINNACLE CLIMATE TECHNOLOGIES, INC. EXIGE UNE PREUVE RAISONNABLE DE LA DATE D'ACHAT CHEZ UN DÉTAILLANT OU UN DISTRIBUTEUR AGRÉE. IL FAUT DONC CONSERVER LE REÇU DE CAISSE, LA FACTURE OU LE CHÉQUE PAYÉ POUR L'ACHAT D'ORIGINE. CETTE GARANTIE LIMITÉ COUVRE UNIQUÉMENT LA RÉPARATION OU LE REMPLACEMENT DES PIECES JUGÉES DÉFECTUEUSES DANS DES CONDITIONS D'UTILISATION ET D'ENTRETIEN NORMALES PENDANT LA PÉRIODE DE GARANTIE, CE QUE PINNACLE CLIMATE TECHNOLOGIES, INC. SE RÉSERVE LE DROIT DE DÉTERMINER À SA SEULE DISCRÉTION.

CETTE GARANTIE NE S'APPLIQUE PAS À DES PRODUITS ACHÉTÉS À DES FINS DE LOCATION.

CETTE GARANTIE LIMITÉE NE COUVRE PAS LE REMPLACEMENT DES COURROIES NI LE RÉGLAGE DE LEUR TENSION, NI AUCUNE DÉFAILLANCE OU DIFFICULTÉ D'UTILISATION RÉSULTANT D'UNE USURE NORMALE, D'UN ACCIDENT, D'UN USAGE ABUSIF OU INCORRECT, D'UNE MODIFICATION, D'UN USAGE IMPROPRE, D'UNE INSTALLATION INCORRECTE OU ENCORE D'UNE RÉPARATION OU D'UN ENTRETIN INCORRECTS PAR L'UTILISATEUR OU UN TIERS. LE FAIT DE NÉGLIGER D'ÉFFECTUER L'ENTRETIEN NORMAL ET DE ROUTINE DE CE VENTILATEUR, LES DOMMAGES CAUSES LORS DE L'EXPÉDITION OU LIÉS À DES INSECTES, OISEAUX OU AUTRES ANIMaux OU ENCORE À TOUT DOMMAGE RÉSULTANT DES CONDITIONS MÉTEOROLOGIQUES NE SONT PAS COUVERTS PAR CETTE GARANTIE. EN OUTRE, CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES AU FINI, COMME LES ÉGRATIGNURES, LES TRACES DE COUPS, LA DÉCOLORATION, LA ROUILLE OU D'AUTRES DOMMAGES DUS AUX INTEMPÉRIES, ET SURVENUS APRES L'ACHAT.

TOUS LES FRAIS DE TRANSPORT POUR LE RETOUR DE PRODUITS OU DE PIECES ENDOMMAGES SONT À LA CHARGE DE L'ACHETEUR. SUR RECEPTION DE L'ARTICLE ENDOMMAGÉ, PINNACLE CLIMATE TECHNOLOGIES, INC. EXAMINERA L'ARTICLE EN QUESTION ET DÉTERMINERA S'IL EST DEFECTUEUX.

PINNACLE CLIMATE TECHNOLOGIES, INC. RÉPARERA OU
REPLACERA ET RETOURNERA L'ARTICLE EN PORT PAYÉ. SI
PINNACLE CLIMATE TECHNOLOGIES, INC. DÉTERMINE QUE
L'ARTICLE EST DANS UN ÉTAT D'UTILISATION NORMALE, OU N'EST
PAS DÉFECTUEUX, IL SERA RETOURNÉ EN PORT DU.

CETTE GARANTIE LIMITÉE REMPLACE À TOUTE AUTRE GARANTIE EXPRESSE. PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE DE PRODUITS ACHETÉS AUPRÉS DE VENTEURS AUTRES QUE DES DÉTAILLANTS OU DISTRIBUTÉURS AGRÉES.

APRÉS L'EXPIRATION DE LA PÉRIODE DE UN (1) AN DE CETTE GARANTIE LIMITÉE, PINNACLE CLIMATE TECHNOLOGIES, INC. RENONCE À TOUTE GARANTIE TACITE INCLUANT, ENTRE AUTRES, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGEPARTICULIER. EN OUTRE, PINNACLE CLIMATE TECHNOLOGIES, INC. N'EST AUCUNEMENT RESPONSABLE ENVERS L'ACHETEUR NI ENVERS TOUT TIERS POUR UN QUELCONQUE DOMMAGEPARTICULIER, INDIRECT, PUNITIF, ACCESSOIRE OU FORTUIT. PINNACLE CLIMATE TECHNOLOGIES, INC. N'ASSUME AUCUNE RESPONSABILITÉ POUR UN QUELCONQUE DÉFAUT CAUSE PAR DES TIERS. CETTE GARANTIE LIMITÉE ACCORDE À L'ACHETEUR DES DROITS LÉGAUX PRECIS AUXQUELS PEUVENT S'AJOUTER D'AUTRES DROITS SUIVANT LE LIEU OU IL RÉSIDE. CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES SPEÇIAUX, ACCESSOIRES OU INDIRECTS NI UNE LIMITATION DE LA DUREE D'UNE GARANTIE; LES LIMITATIONS CI-DESSUS POURRAIENT DONC NE PAS S'APPLIQUEUR À L'ACHETEUR.

PINNACLE CLIMATE TECHNOLOGIES, INC. N'AUTORISE AUCUNE PERSONNE NI ENTREPRISE À ASSUMER EN SON NOM UNE AUTRE OBLIGATION OU RESPONSABILITÉ QUELCONQUE LIÉE À LA VENTE, À L'INSTALLATION, À L'UTILISATION, À L'ENLÈVEMENT, AU RETOUR OU AU REMPLACEMENT DE SES APPAREILS ET AUCUNE REprésentATION DE CETTE NATURE NE LIE EN QUELQUE MANIÈRE QUE CE SOIT PINNACLE CLIMATE TECHNOLOGIES, INC.

TOUJOURS VEILLER À PRECISER LES NUMÉROS DE MODELE ET DE SÉRIE LORS DE TOUTÉ RÉCLAMATION AUPRÈS DE PINNACLE CLIMATE TECHNOLOGIES, INC. UTILISER L'ESPACE PRÉVU CI-DESSOUS À CET EFFET POUR NOTER CES INFORMATIONS :

N° de modulo : N° de série :

Date d'achat :

Modelos N.°:

MAC-24P, MAC-24POSC, MAC-30P, MAC-30POSC
