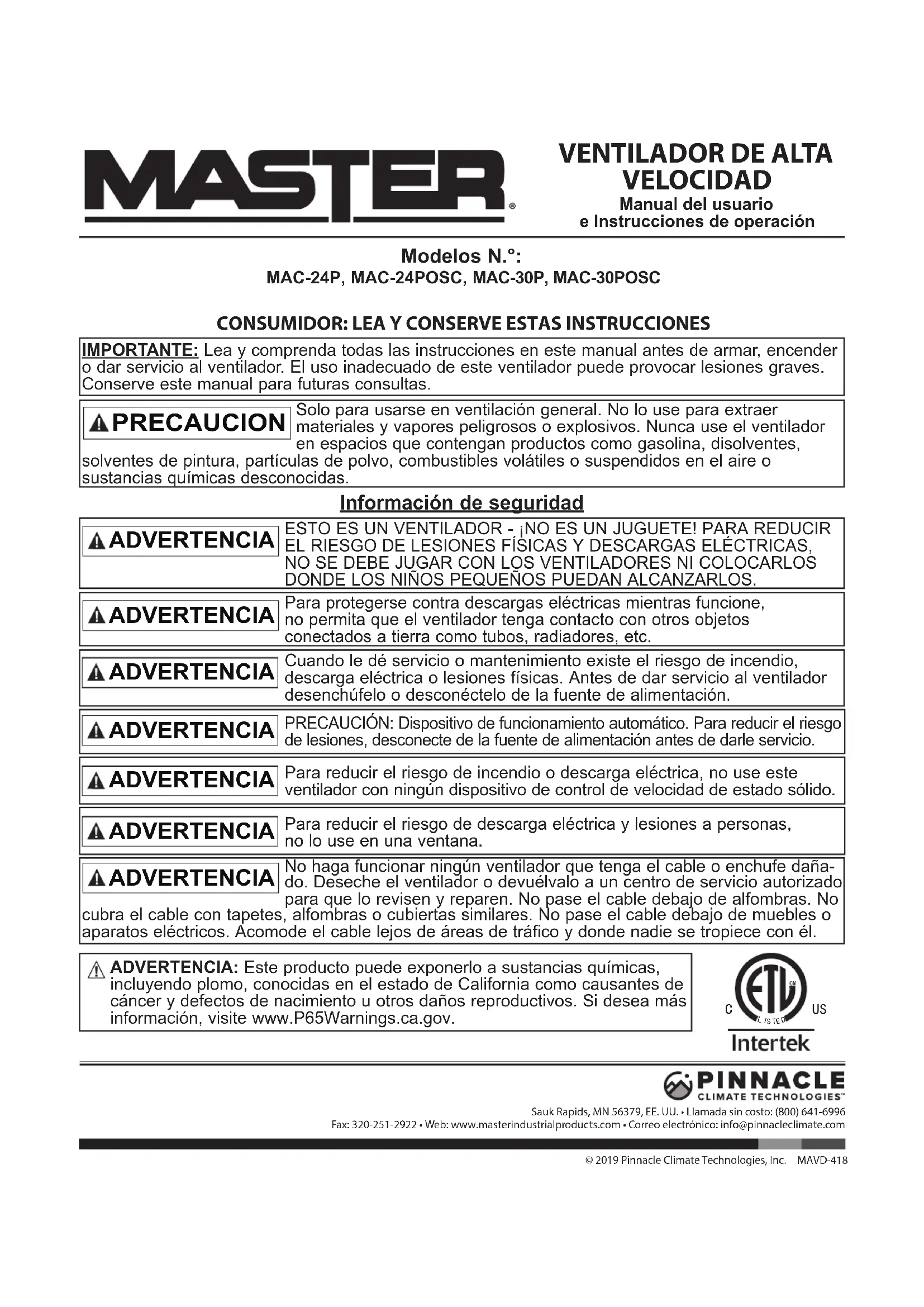

MANUAL DE USUARIO MAC24POSC Master

PRECAUCION ESTO ES UN VENTILADOR - ¡NO ES UN JUGUETE! PARA REDUCIR EL RIESGO DE LESIONES FÍSICAS Y DESCARGAS ELÉCTRICAS, NO SE DEBE JUGAR CON LOS VENTILADORES NI COLOCARLOS DONDE LOS NIÑOS PEQUEÑOS PUEDAN ALCANZARLOS. Para protegerse contra descargas eléctricas mientras funcione, no permita que el ventilador tenga contacto con otros objetos conectados a tierra como tubos, radiadores, etc. Cuando le dé servicio o mantenimiento existe el riesgo de incendio, descarga eléctrica o lesiones físicas. Antes de dar servicio al ventilador desenchúfelo o desconéctelo de la fuente de alimentación. PRECAUCIÓN: Dispositivo de funcionamiento automático. Para reducir el riesgo de lesiones, desconecte de la fuente de alimentación antes de darle servicio. Para reducir el riesgo de incendio o descarga eléctrica, no use este ventilador con ningún dispositivo de control de velocidad de estado sólido. Información de seguridad ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA Para reducir el riesgo de descarga eléctrica y lesiones a personas, no lo use en una ventana. No haga funcionar ningún ventilador que tenga el cable o enchufe daña- do. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para que lo revisen y reparen. No pase el cable debajo de alfombras. No cubra el cable con tapetes, alfombras o cubiertas similares. No pase el cable debajo de muebles o aparatos eléctricos. Acomode el cable lejos de áreas de tráfico y donde nadie se tropiece con él. ADVERTENCIA ADVERTENCIA

VELOCIDAD ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, incluyendo plomo, conocidas en el estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov.NUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN © 2019, Pinnacle Climate Technologies, Inc. Manual del usuario del ventilador de alta velocidad

- Antes de hacerlo funcionar, revise siempre el ventilador para ver si hay piezas sueltas o dañadas. Inspeccione que el cable eléctrico no esté dañado. Nunca use el ventilador si hay piezas dañadas o faltantes. Nunca use el ventilador sin las protecciones de seguridad colocadas. - Hágalo funcionar únicamente con corriente de 120 Voltios y 60 Hz (ciclos), con un circuito mínimo de 15 Amp. - Cuando lo use con una extensión eléctrica, use solamente un cable del tamaño adecuado (con amperaje nominal), certificado por UL y con un receptáculo que acepte el enchufe de tres patas con conexión a tierra suministrado en el cable eléctrico del ventilador. Siempre mantenga el cable de eléctrico y los cables de extensión lejos del calor, el aceite y los bordes afilados. Inspeccione los cables periódicamente y reemplácelos si se dañan. El trabajo de instalación y el cableado eléctrico los debe hacer una persona calificada de acuerdo con todos los códigos y los reglamentos correspondientes. Cuando al dar servicio o reemplazar un componente se requiera quitar o desconectar un dispositivo de seguridad, este debe reinstalarse o volverse a colocar tal como estaba instalado, antes de hacer funcionar este ventilador. Utilice este ventilador únicamente de la manera prevista por el fabricante. Si tiene preguntas, comuníquese con Servicio al Cliente llamando al 800-641-6996. ADVERTENCIA ADVERTENCIA ADVERTENCIA

86& 30P Ventilador de pedestal de 20/30 pulg. (51/76 cm) 30POSC 24POSC 24P Para reducir el riesgo de descargas eléctricas, no lo exponga al agua o a la lluvia. Esta unidad está diseñada únicamente para usarla en interiores. ADVERTENCIANUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN © 2019, Pinnacle Climate Technologies, Inc. Manual del usuario del ventilador de alta velocidad

24POSC / 30P / 30POSC

Instalación y ensamblaje Herramientas necesarias:PinzasDestornillador Phillips Destornillador de cabeza planaLlave ajustable / 10 mmPiezas incluidas en la caja:(1) Base(1) Protección delantera(1) Protección trasera(1) Conjunto del motor(1) Conjunto de las aspas del ventilador(1) Anillo de bloqueo(1) Poste de apoyo superior(1) Poste de apoyo inferior(1) Resorte del poste de apoyoBolsa de herrajes

1. Retire la base de la protección trasera. Coserve los

(2) tornillos que sostienen la base con la protección trasera. Se usarán para conectar la base y el poste de apoyo inferior.

2. Coloque la base sobre un suelo nivelado.

3. Afloje el anillo de bloqueo del poste de apoyo con la

lave Allen suministrada (llave hexagonal). Extraiga lentamente el poste de apoyo superior para ajustar a altura del ventilador. Es necesario que el poste de apoyo se extienda totalmente antes de colocar el resorte en el interior. Coloque el resorte en la parte inferior del poste de apoyo superior.

4. Coloque el tapón del poste de apoyo en la parte

inferior del poste de apoyo superior para asegurar el resorte en el poste de apoyo superior.

5. Monte el poste de apoyo en la base. Alinee los

orificios y use (3) tornillos de la bolsa de herrajes y los (2) tornillos del paso 1 para asegurar el poste de apoyo completo en la base.

6. Empuje hacia abajo la cubierta de la base sobre los

pernos de apoyo de la base.

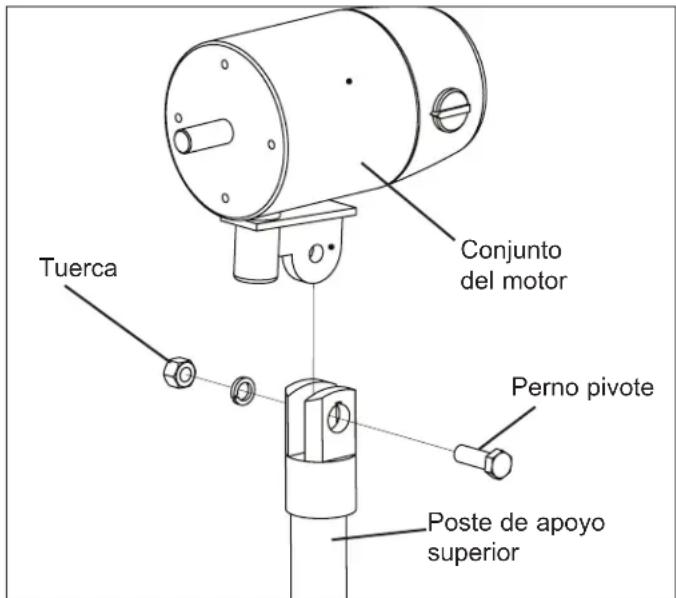

7. Monte el conjunto del motor al conector en el poste

de apoyo superior (vea la Figura 1). Asegúrese de que los orificios estén alineados.

8. Fije el conjunto del motor con el perno pivote y la

tuerca. Apriete firmemente la tuerca y el perno con la llave.

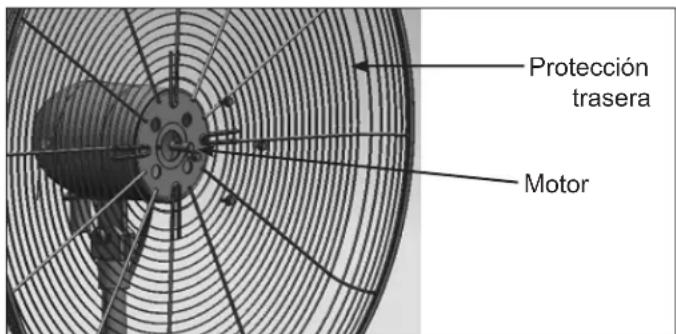

9. Deslice la protección trasera en el conjunto del

motor y asegúrela con los (4) tornillos de brida (tornillos del motor). Vea la Figura 2. Apriete firmemente los tornillos con la llave.

10. Afloje el tornillo en la parte posterior del conjunto

del aspa del ventilador usando la llave Allen (llave hexagonal). Deslice el conjunto de las aspas del ventilador sobre el eje del motor.

11. Apriete el tornillo en la parte posterior del conjunto

del aspa del ventilador con la llave Allen en la pieza plana del eje del ventilador.

12. Fije la protección delantera con la protección

trasera y asegúrelas con los sujetadores en la protección delantera. NOTA: Este modelo NO SE PUEDE montar en la pared. Figura 2: Fijación de la protección trasera al motorProtección traseraMotorConjunto del motorPerno pivoteTuercaPoste de apoyo superiorFigura 1: Fijación del motor al conjunto de soporte del motor ¡NO deslice el tornillo del aspa del ventilador más allá de la ranura en el eje! Esto ocasionará que el aspa no gire adecuadamente y podría dañar el ventilador. Asegúrese de que el eje del ventilador esté a nivel con el frente del conjunto de aspas del ventilador PRECAUCIONNUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN © 2019, Pinnacle Climate Technologies, Inc. Manual del usuario del ventilador de alta velocidad

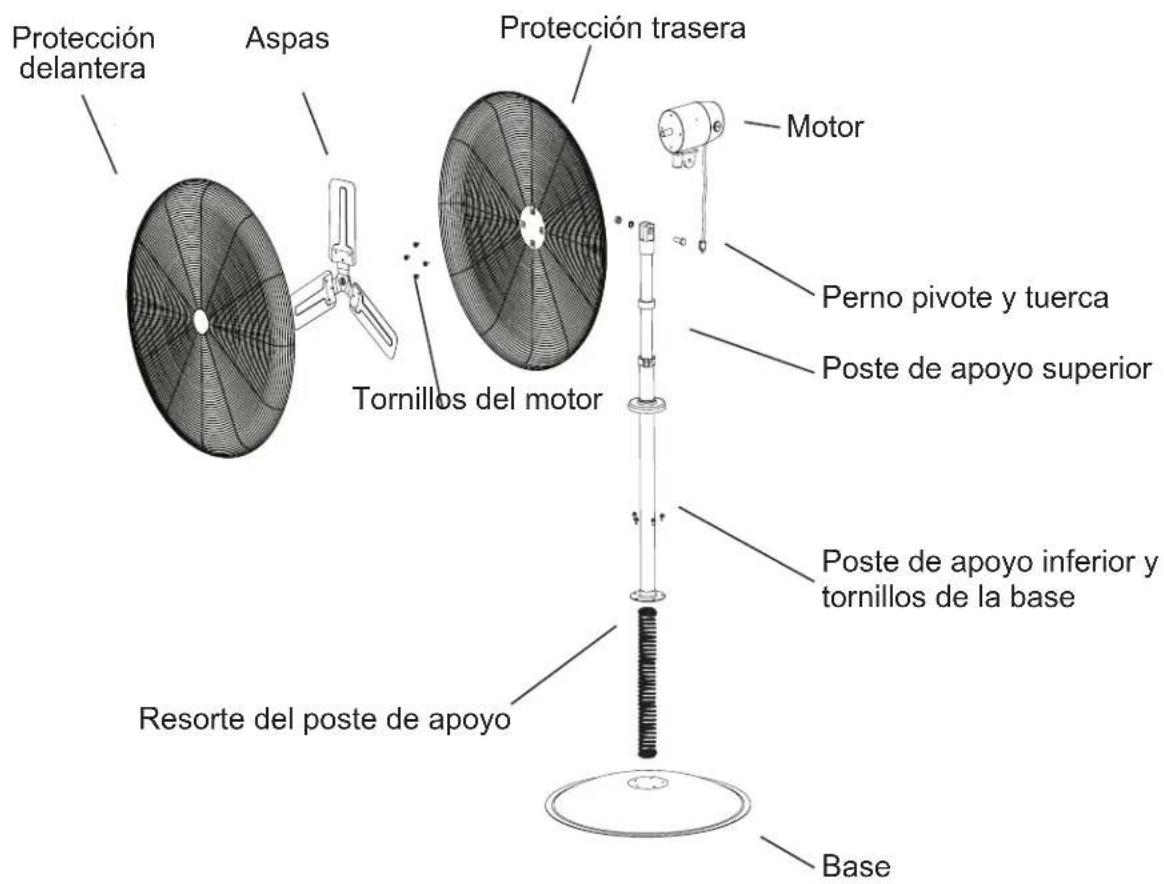

VENTILADORES DE PEDESTAL DE 24 Y 30 PULG. (61/76 CM) Vista detallada Motor Aspas Perno pivote y tuerca Tornillos del motor Resorte del poste de apoyo Protección delantera Poste de apoyo superior Poste de apoyo inferior y tornillos de la base Base Protección traseraNUNCA DEJE DESATENDIDO EL VENTILADOR MIENTRAS ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA FUENTE DE ALIMENTACIÓN © 2019, Pinnacle Climate Technologies, Inc. Manual del usuario del ventilador de alta velocidad

POR CUALQUIER DEFECTO OCASIONADO POR TERCEROS. ESTA GARANTÍA LIMITADA OTORGA AL COMPRADOR DERECHOS LEGALES ESPECÍFICOS; EL COMPRADOR PODRÍA TENER OTROS DERECHOS, DEPENDIENDO DE DÓNDE VIVA. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ESPECIALES, INCIDENTALES O EMERGENTES O LIMITACIONES A LA DURACIÓN DE UNA GARANTÍA, ASÍ QUE LA EXCLUSIÓN Y LAS LIMITACIONES ANTERIORES PODRÍAN NO APLICARSE EN SU CASO. PINNACLE CLIMATE TECHNOLOGIES, INC. NO AUTORIZA A PERSONA O COMPAÑÍA ALGUNA A ASUMIR EN SU NOMBRE ALGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADA CON LA VENTA, INSTALACIÓN, USO, RETIRO, DEVOLUCIÓN O REEMPLAZO DE SU EQUIPO, Y NINGUNA DECLARACIÓN EN ESE SENTIDO ES VINCULANTE PARA PINNACLE CLIMATE TECHNOLOGIES, INC.
