MHD-24P - Ventilador Master - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pie
Modelo	MHD-24P
Marca	Master
Diámetro del aspa	61 cm (24 pulgadas)
Altura ajustable	Sí, mediante tubo telescópico con collar de retención
Inclinación ajustable	Sí, gracias a un pivote con perno y tuerca
Rejilla de protección	Rejilla delantera y trasera, fijación mediante clips y tornillos
Tensión nominal	120 V ~ 60 Hz
Potencia máxima del circuito	15 A mínimo
Material principal	Metal y plástico
Uso	Solo interior
Garantía	1 año limitada por Pinnacle Climate Technologies
Certificaciones	Intertek (ETL)
Piezas incluidas	Base, rejillas delantera/trasera, conjunto motor, aspa, tubos superior/inferior, collar de retención, resorte, bolsa de piezas
Herramientas necesarias para el montaje	Alicates, destornillador de estrella y plano, llave de 10 mm o llave ajustable

Preguntas frecuentes - MHD-24P Master

¿Puedo usar este ventilador en exteriores?

No, este ventilador está diseñado solo para uso en interiores. No lo exponga al agua ni a la lluvia.

¿Cómo ajustar la altura del ventilador?

Afloje el collar de retención con la llave Allen incluida, ajuste el tubo telescópico a la altura deseada y luego apriete el collar.

¿Cómo limpiar el ventilador?

Siempre desconecte el ventilador antes de limpiarlo. Use un paño húmedo para limpiar las superficies exteriores. No lo sumerja en agua.

¿Qué hacer si el aspa no gira?

Verifique que el ventilador esté enchufado a un tomacorriente de 120 V que funcione. Asegúrese de que el aspa esté correctamente fijada al eje del motor y que el tornillo del aspa esté apretado en la parte plana del eje.

¿Puedo usar un cable de extensión?

Sí, use un cable de extensión de calibre apropiado (clasificación de corriente) certificado UL, con un tomacorriente con conexión a tierra que acepte el enchufe de tres clavijas del ventilador. Mantenga el cable alejado de fuentes de calor y bordes afilados.

¿El ventilador tiene garantía?

Sí, el ventilador tiene una garantía limitada de un año contra defectos de material y mano de obra a partir de la fecha de compra original. Conserve su comprobante de compra.

¿Puedo montar este ventilador en la pared?

No, este modelo no se puede fijar a la pared. Está diseñado solo como ventilador de pie.

¿Cómo instalar la rejilla de protección delantera?

Fije la rejilla de protección delantera a la rejilla trasera usando los clips ubicados en la rejilla delantera. Asegúrese de que esté bien enganchada.

¿Cuál es el voltaje requerido para este ventilador?

El ventilador debe conectarse a un circuito de 120 voltios, 60 Hz, con un mínimo de 15 amperios.

¿Puedo usar este ventilador en una ventana?

No, para reducir el riesgo de descarga eléctrica y lesiones, no use este ventilador en una ventana.

MANUAL DE USUARIO MHD-24P Master

CONSUMIDOR: LEA Y CONSERVE ESTAS INSTRUCCIONES

IMPORTANTE: Lea y comprenda todas las instrucciones en este manual antes de armar, encender o dar servicio al ventilador. El uso inadecuado de este ventilador puede provocar lesiones graves. Conserve este manual para futuras consultas.

PRECAUCION

Solo para usarse en ventilación general. No lo use para extraer materiales y vapores peligrosos o explosivos. Nunca use el ventilador en espacios que contengan productos como gasolina, disolventes,

solventes de pintura, partículas de polvo, combustibles volátiles o suspendidos en el aire o sustancias químicas desconocidas.

Información de seguridad

ADVERTENCIA

ESTO ES UN VENTILADOR - ¡NO ES UN JUGUETE! PARA REDUCIR EL RIESGO DE LESIONES FÍSICAS Y DESCARGAS ELÉCTRICAS, NO SE DEBE JUGAR CON LOS VENTILADORES NI COLOCARLOS DONDE LOS NIÑOS PEQUEÑOS PUEDAN ALCANZARLOS.

ADVERTENCIA

Para protegerse contra descargas eléctricas mientras funcione, no permita que el ventilador tenga contacto con otros objetos conectados a tierra como tubos, radiadores, etc.

ADVERTENCIA

Cuando le dé servicio o mantenimiento existe el riesgo de incendio, descarga eléctrica o lesiones físicas. Antes de dar servicio al ventilador desenchúfelo o desconéctelo de la fuente de alimentación.

ADVERTENCIA

PRECAUCIÓN: Dispositivo de funcionamiento automático. Para reducir el riesgo de lesiones, desconecte de la fuente de alimentación antes de darle servicio.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no use este ventilador con ningún dispositivo de control de velocidad de estado sólido.

ADVERTENCIA

Para reducir el riesgo de descarga eléctrica y lesiones a personas, no lo use en una ventana.

ADVERTENCIA

No haga funcionar ningún ventilador que tenga el cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para que lo revisen y reparen. No pase el cable debajo de alfombras. No, alfombras o cubiertas similares. No pase el cable debajo de muebles o ode el cable lejos de áreas de tráfico y donde nadie se tropiece con él.

ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, incluyendo plomo, conocidas en el estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov.

Intertek

ADVERTENCIA

Para reducir el riesgo de descargas eléctricas, no lo exponga al agua o a la lluvia. Esta unidad está diseñada únicamente para usarla en interiores.

ADVERTENCIA

El trabajo de instalación y el cableado eléctrico los debe hacer una persona calificada de acuerdo con todos los códigos y los reglamentos correspondientes.

ADVERTENCIA

Cuando al dar servicio o reemplazar un componente se requiera quitar o desconectar un dispositivo de seguridad, este debe reinstalarse o volverse a colocar tal como estaba instalado, antes de hacer funcionar este ventilador.

ADVERTENCIA

Utilice este ventilador únicamente de la manera prevista por el fabricante. Si tiene preguntas, comuníquese con Servicio al Cliente llamando al 800-641-6996.

• Antes de hacerlo funcionar, revise siempre el ventilador para ver si hay piezas sueltas o dañadas. Inspeccione que el cable eléctrico no esté dañado. Nunca use el ventilador si hay piezas dañadas o faltantes. Nunca use el ventilador sin las protecciones de seguridad colocadas.
• Hágalo funcionar únicamente con corriente de 120 Voltios y 60 Hz (ciclos), con un circuito mínimo de 15 Amp.

- Cuando lo use con una extensión eléctrica, use solamente un cable del tamaño adecuado (con amperaje nominal), certificado por UL y con un receptáculo que acepte el enchufe de tres patas con conexión a tierra suministrado en el cable eléctrico del ventilador. Siempre mantenga el cable de eléctrico y los cables de extensión lejos del calor, el aceite y los bordes afilados. Inspeccione los cables periódicamente y reemplácelos si se dañan.

Ventilador de pedestal de 24/30 pulg.

(61/76 cm)

24P

30P

Intertek

VENTILADORES DE PEDESTAL DE 24 Y 30 PULG. (61/76 CM) 24P / 30P

Instalación y ensamblaje

Herramientas necesarias:

Pinzas

Destornillador Phillips

Destornillador de cabeza plana

Llave ajustable / 10 mm

Piezas incluidas en la caja:

(1) Base

(1) Protección delantera

(1) Protección trasera

(1) Conjunto del motor

(1) Conjunto de las aspas del ventilador

(1) Anillo de bloqueo

(1) Poste de apoyo superior

(1) Poste de apoyo inferior

(1) Resorte del poste de apoyo

Bolsa de herrajes

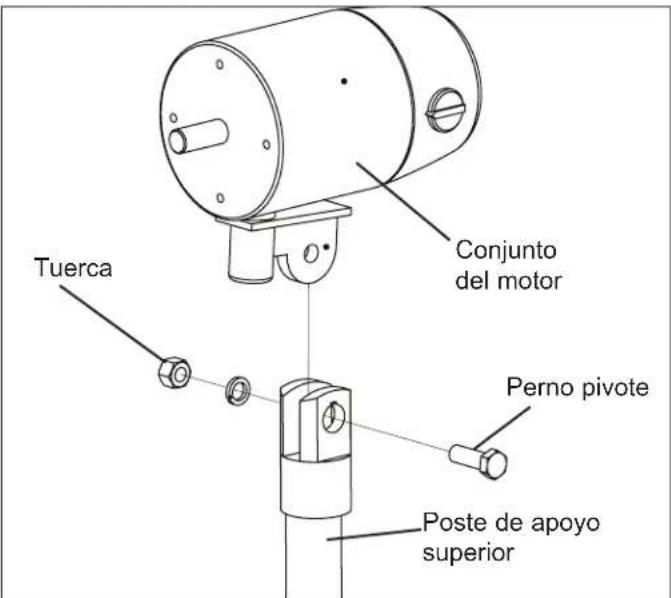

Figura 1: Fijación del motor al conjunto de soporte del motor

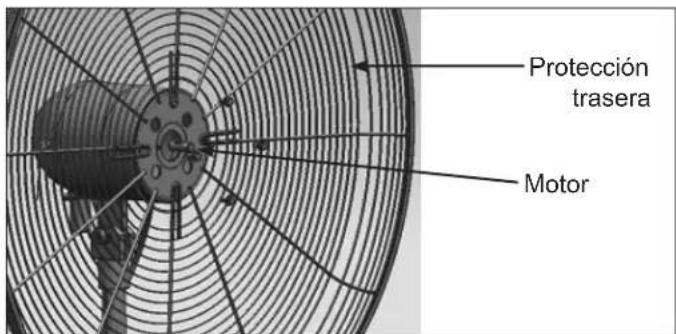

Figura 2: Fijación de la protección trasera al motor

1. Retire la base de la protección trasera. Coserve los (2) tornillos que sostienen la base con la protección trasera. Se usarán para conectar la base y el poste de apoyo inferior.
2. Coloque la base sobre un suelo nivelado.
3. Afloje el anillo de bloqueo del poste de apoyo con la lave Allen suministrada (llave hexagonal). Extraiga lentamente el poste de apoyo superior para ajustar a altura del ventilador. Es necesario que el poste de apoyo se extienda totalmente antes de colocar el resorte en el interior. Coloque el resorte en la parte inferior del poste de apoyo superior.
4. Coloque el tapón del poste de apoyo en la parte inferior del poste de apoyo superior para asegurar el resorte en el poste de apoyo superior.
5. Monte el poste de apoyo en la base. Alinee los orificios y use (3) tornillos de la bolsa de herrajes y los (2) tornillos del paso 1 para asegurar el poste de apoyo completo en la base.
6. Empuje hacia abajo la cubierta de la base sobre los pernos de apoyo de la base.
7. Monte el conjunto del motor al conector en el poste de apoyo superior (vea la Figura 1). Asegúrese de que los orificios estén alineados.
8. Fije el conjunto del motor con el perno pivote y la tuerca. Apriete firmemente la tuerca y el perno con la llave.
9. Deslice la protección trasera en el conjunto del motor y asegúrela con los (4) tornillos de brida (tornillos del motor). Vea la Figura 2. Apriete firmemente los tornillos con la llave.
10. Afloje el tornillo en la parte posterior del conjunto del aspa del ventilador usando la llave Allen (llave hexagonal). Deslice el conjunto de las aspas del ventilador sobre el eje del motor.
11. Apriete el tornillo en la parte posterior del conjunto del aspa del ventilador con la llave Allen en la pieza plana del eje del ventilador.
12. Fije la protección delantera con la protección trasera y asegúrelas con los sujetadores en la protección delantera.

▲ PRECAUCION

¡NO deslice el tornillo del aspa

del ventilador más allá de la ranura en el eje! Esto ocasionará que el aspa no gire adecuadamente y podría dañar el ventilador. Asegúrese de que el eje del ventilador esté a nivel con el frente del conjunto de aspas del ventilador

NOTA: Este modelo NO SE PUEDE montar en la pared.

VENTILADORES DE PEDESTAL DE 24 Y 30 PULG. (61/76 CM)

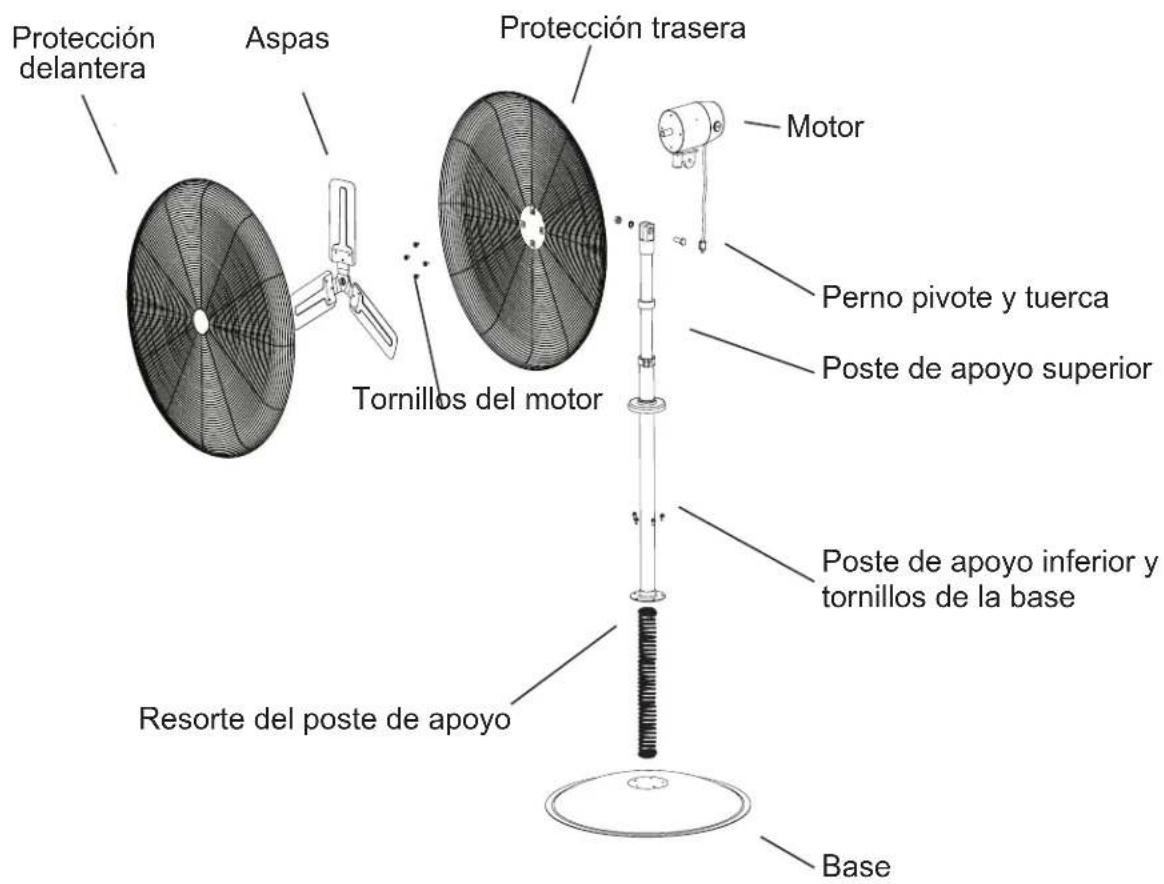

Vista detallada

GARANTÍA LIMITADA DE 1 AÑO

PINNACLE CLIMATE TECHNOLOGIES, INC. GARANTIZA ESTE PRODUCTO ÚNICAMENTE AL COMPRADOR MINORISTA ORIGINAL, COMO LIBRE DE DEFECTOS EN MATERIALES Y MANO DE OBRA POR UN PERIODO DE UN (1) AÑO A PARTIR DE LA FECHA DE LA COMPRA INICIAL. ESTE PRODUCTO DEBE INSTALARSE, MANTENERSE Y USARSE CORRECTAMENTE DE ACUERDO CON LAS INSTRUCCIONES SUMINISTRADAS.

PINNACLE CLIMATE TECHNOLOGIES, INC. REQUIERE UN COMPROBANTE RAZONABLE DE SU FECHA DE COMPRA A UN MINORISTA O DISTRIBUIDOR AUTORIZADO. POR LO TANTO, DEBE CONSERVAR SU RECIBO DE VENTA, FACTURA O CHEQUE COBRADO DE LA COMPRA ORIGINAL. ESTA GARANTÍA LIMITADA SE LIMITARÁ A LA REPARACIÓN O REEMPLAZO DE PIEZAS QUE RESULTEN DEFECTUOSAS DURANTE EL USO Y SERVICIO NORMALES DENTRO DEL PERIODO DE LA GARANTÍA, LO CUAL DETERMINARÁ PINNACLE CLIMATE TECHNOLOGIES, INC. A SU CRITERIO RAZONABLE.

ESTA GARANTÍA NO SE APLICA A LOS PRODUCTOS COMPRADOS PARA USO EN ALQUILER.

ESTA GARANTÍA LIMITADA NO CUBRE EL REEMPLAZO DE CORREAS NI EL TENSAMIENTO DE CORREAS, NI FALLAS O DIFICULTADES DE FUNCIONAMIENTO DEBIDAS A USO Y DESGASTE NORMALES, ACCIDENTE, ABUSO, USO INADECUADO, MODIFICACIÓN, MALA APLICACIÓN, INSTALACIÓN INADECUADA O MANTENIMIENTO Y SERVICIO INADECUADOS POR USTED O ALGÚN TERCERO. TAMPOCO CUBRE EL DAÑO POR FALTA DE MANTENIMIENTO NORMAL Y DE RUTINA AL VENTILADOR, DAÑO EN EL ENVÍO, DAÑO RELACIONADO CON INSECTOS, AVES O ANIMALES DE CUALQUIER TIPO Y DAÑOS CAUSADOS POR CONDICIONES CLIMÁTICAS. ADEMÁS, LA GARANTÍA LIMITADA NO CUBRE DAÑOS EN EL ACABADO COMO RAYONES, ABOLLADURAS, DECOLORACIÓN, CORROSIÓN U OTROS DAÑOS CAUSADOS POR EL CLIMA DESPUÉS DE LA COMPRA.

TODOS LOS COSTOS DE TRANSPORTE PARA DEVOLVER UN PRODUCTO O PIEZAS DAÑADAS SERÁN RESPONSABILIDAD DEL COMPRADOR. AL RECIBIR EL ARTÍCULO DAÑADO, PINNACLE CLIMATE TECHNOLOGIES, INC. LO EXAMINARÁ Y DETERMINARÁ SI ESTÁ DEFECTUOSO.

PINNACLE CLIMATE TECHNOLOGIES, INC. REPARARÁ O REEMPLAZARÁ Y DEVOLVERÁ EL ARTÍCULO, CON EL FLETE PAGADO POR ADELANTADO. SI PINNACLE CLIMATE TECHNOLOGIES, INC. DESCUBRE QUE EL ARTÍCULO ESTÁ EN CONDICIONES NORMALES DE FUNCIONAMIENTO O QUE NO ESTÁ DEFECTUOSO, SE DEVOLVERÁ EL ARTÍCULO CON EL FLETE POR COBRAR.

ESTA GARANTÍA LIMITADA REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS EXPRESAS. PINNACLE CLIMATE TECHNOLOGIES, INC. SE DESISTE DE TODAS LAS GARANTÍAS DE PRODUCTOS QUE SE COMPREN A VENDEDORES QUE NO SEAN DISTRIBUIDORES O CONCESIONARIOS AUTORIZADOS.

DESPUÉS DE QUE VENZA EL PERIODO DE UN (1) AÑO DE LA GARANTÍA LIMITADA, PINNACLE CLIMATE TECHNOLOGIES, INC. SE DESISTE DE TODAS Y CADA UNA DE LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS, SIN LIMITACIONES, LAS GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN Y APTITUD PARA UNA APLICACIÓN EN PARTICULAR. ADEMÁS, PINNACLE CLIMATE TECHNOLOGIES, INC. NO TENDRÁ RESPONSABILIDAD ALGUNA ANTE EL COMPRADOR O CUALQUIER TERCERO POR DAÑOS ESPECIALES, INDIRECTOS, PUNITIVOS, INCIDENTALES O EMERGENTES. PINNACLE CLIMATE TECHNOLOGIES, INC. NO ASUME RESPONSABILIDAD ALGUNA POR CUALQUIER DEFECTO OCASIONADO POR TERCEROS. ESTA GARANTÍA LIMITADA OTORGA AL COMPRADOR DERECHOS LEGALES ESPECÍFICOS; EL COMPRADOR PODRÍA TENER OTROS DERECHOS, DEPENDIENDO DE DÓNDE VIVA. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ESPECIALES, INCIDENTALES O EMERGENTES O LIMITACIONES A LA DURACIÓN DE UNA GARANTÍA, ASÍ QUE LA EXCLUSIÓN Y LAS LIMITACIONES ANTERIORES PODRÍAN NO APLICARSE EN SU CASO.

PINNACLE CLIMATE TECHNOLOGIES, INC. NO AUTORIZA A PERSONA O COMPAÑÍA ALGUNA A ASUMIR EN SU NOMBRE ALGUNA OTRA OBLIGACIÓN O RESPONSABILIDAD RELACIONADA CON LA VENTA, INSTALACIÓN, USO, RETIRO, DEVOLUCIÓN O REEMPLAZO DE SU EQUIPO, Y NINGUNA DECLARACIÓN EN ESE SENTIDO ES VINCULANTE PARA PINNACLE CLIMATE TECHNOLOGIES, INC.

ASEGÚRESE SIEMPRE DE ESPECIFICAR EL NÚMERO DE MODELO Y NÚMERO DE SERIE CUANDO HAGA ALGÚN RECLAMO A PINNACLE CLIMATE TECHNOLOGIES, INC. PARA SU COMODIDAD, USE EL ESPACIO PROVISTO ABAJO PARA INDICAR ESTA INFORMACIÓN:

N.° de modelo ____

N.° de serie:

Fecha de compra: ____
