MODE D'EMPLOI NRX 60E DOMETIC

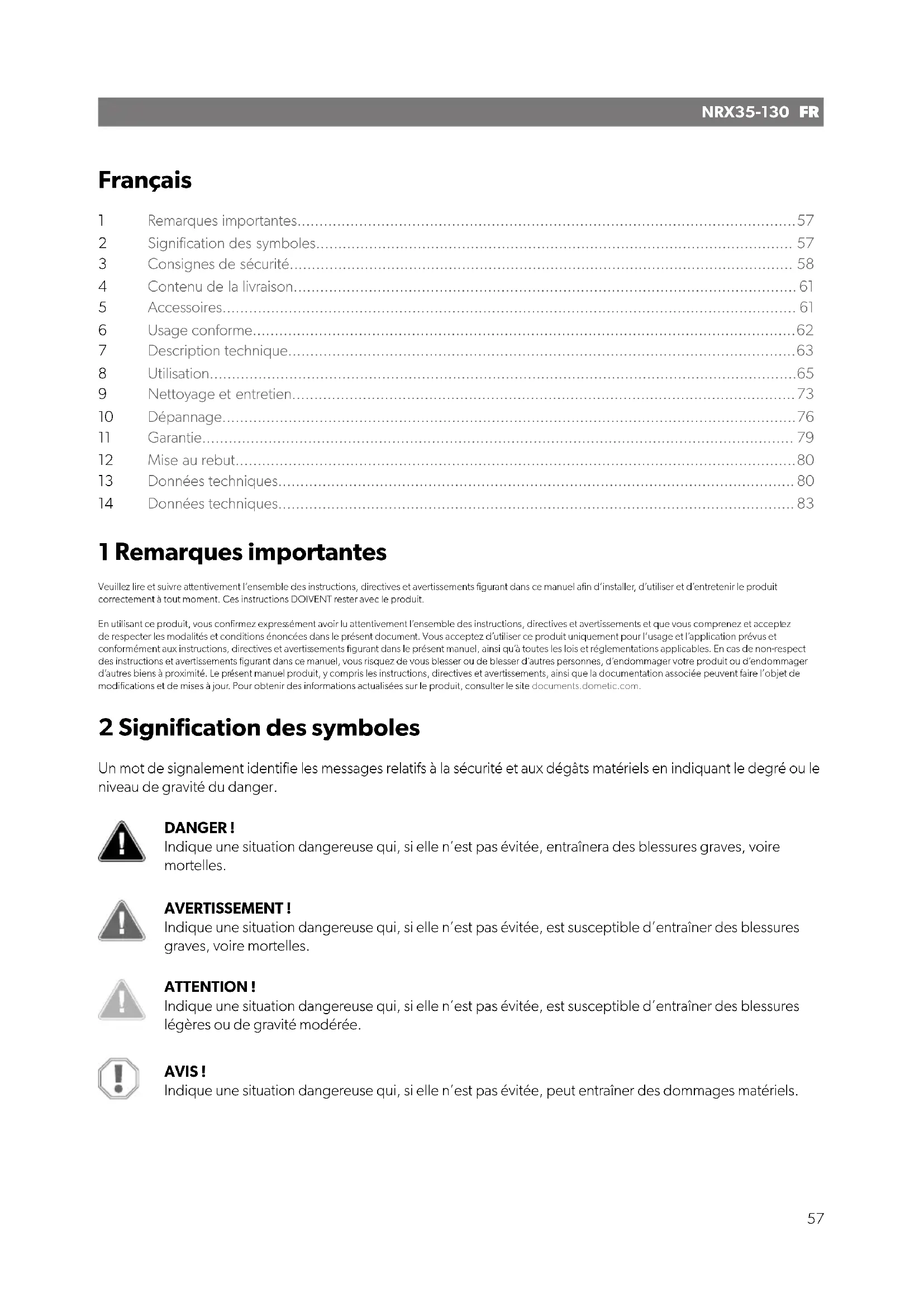

• Français 1 Remarques importantes p. 57
• 2 Signification des symboles p. 57
• 3 Consignes de sécurité p. 58
• 4 Contenu de la livraison p. 61
• 5 Accessoires p. 61
• 6 Usage conforme p. 62
• 7 Description technique p. 63
• 8 Utilisation p. 65
• 9 Nettoyage et entretien p. 73
• 10 Dépannage p. 76
• 11 Garantie p. 79
• 12 Mise au rebut p. 80
• 13 Données techniques p. 80
• 14 Données techniques 1 Remarques importantes Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin d’installer, d’utiliser et d’entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit. En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com. 2 Signification des symboles Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger. DANGER ! Indique une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles. AVERTISSEMENT ! Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures graves, voire mortelles. ATTENTION ! Indique une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures légères ou de gravité modérée. AVIS ! Indique une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels. 57FRNRX35-130 REMARQUE Informations supplémentaires concernant l’utilisation de ce produit. 3 Consignes de sécurité Sécurité générale AVERTISSEMENT ! Risque d’électrocution L’installation et le retrait du réfrigérateur doivent uniquement être réalisés par du personnel qualifié. Faire exécuter l’installation dans des pièces humides et dans des zones exposées à l’eau uniquement par un spécialiste. Si vous installez le réfrigérateur sous un auvent ou un endroit similaire, assurez-vous qu’il est protégé de la pluie et des éclaboussures. Si le réfrigérateur présente des dégâts visibles, vous ne devez pas le mettre en service. Seul du personnel qualifié est habilité à réparer le réfrigérateur. Toute réparation mal effectuée risquerait d’entraîner de graves dangers ou d’endommager de réfrigérateur. Si le câble de raccordement du réfrigérateur est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d’éviter tout danger. Veillez à ne pas coincer ni endommager le cordon d’alimentation lors de la mise en place du réfrigérateur. Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière du réfrigérateur. Ne touchez pas les câbles dénudés à mains nues. Branchez l’appareil sur des prises permettant un raccordement approprié, en particulier lorsque l’appareil doit être relié à la terre. Si l’appareil est alimenté sur secteur, assurez-vous que l’alimentation dispose d’un disjoncteur différentiel ou d’un disjoncteur de fuite à la terre. L’installation doit être effectuée conformément à toutes les réglementations en vigueur, en particulier dans les zones potentiellement humides. AVERTISSEMENT ! Risque d’incendie Le circuit frigorifique contient une faible quantité de fluide frigorigène écologique, . Il n’affecte pas la couche d’ozone et ne contribue pas à l’effet de serre. Une fuite de fluide frigorigène peut prendre feu. N’utilisez ou ne stockez pas le réfrigérateur dans des espaces confinés avec une aération faible ou inexistante. Veillez à ne pas installer de composants électroniques et de sources lumineuses susceptibles de générer des étincelles ou des arcs électriques lors du fonctionnement normal ou anormal (ex.: relais, compteurs) dans la cavité d’installation du réfrigérateur. L’isolation du réfrigérateur contient un gaz inflammable (cyclopentane) et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, déposez le réfrigérateur dans un centre de recyclage approprié. AVERTISSEMENT ! Risque d’explosion Ne stockez aucune substance explosive, telle que des aérosols contenant des gaz combustibles, dans le réfrigérateur. AVERTISSEMENT ! Risque pour la santé Ce réfrigérateur peut être utilisé par des enfants âgés de 8ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation du réfrigérateur en toute sécurité et comprennent les risques impliqués. p. 83

Les enfants âgés de 3 à 8ans peuvent remplir et vider le réfrigérateur. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec le réfrigérateur. AVERTISSEMENT ! Risque d’enfermement d’enfant Veillez à ce que les clayettes soient montées et fixées de sorte que les enfants ne puissent pas s’enfermer dans le réfrigérateur. Avant de mettre au rebut votre ancien réfrigérateur:

• Démontez les tiroirs.

• Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans. Enlevez les portes de leurs gonds. ATTENTION ! Risque pour la santé Pour éviter tout risque dû à l’instabilité du réfrigérateur, celui-ci doit être fixé conformément aux instructions d’installation. Veillez à ce que les orifices de ventilation situés sur le réfrigérateur et dans la structure intégrée ne soient pas obstrués. N’utilisez pas d’appareils mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, outre ceux recommandés par le fabricant. N’ouvrez ou n’endommagez en aucun cas le circuit frigorifique. N’exploitez aucun appareil électrique à l’intérieur du réfrigérateur, sauf si le fabricant le recommande. ATTENTION ! Risque de blessure N’utilisez ou ne stockez pas de matériaux inflammables dans ce réfrigérateur ou à proximité de celui-ci. Ne placez pas d’articles dans ou contre ce réfrigérateur. Ne modifiez pas ce réfrigérateur. AVIS ! Risque d’endommagement Sélectionnez le fonctionnement sur courant continu uniquement lorsque le moteur du véhicule tourne et fournit une tension suffisante, ou lorsque vous utilisez un moniteur de batterie. Veillez à ce que l’évacuation de la condensation, s’il y en a, soit toujours propre. Si le réfrigérateur est équipé de grilles d’aération, n’utilisez pas de nettoyeur à haute pression lors du nettoyage de véhicule dans la zone de la grille. Le réfrigérateur ne doit pas être exposé à la pluie. Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. Sécurité d’exploitation de l’équipement de réfrigération DANGER ! Risque d’électrocution Avant de mettre le réfrigérateur en service, assurez-vous que le câble et la prise d’alimentation électrique sont secs. ATTENTION ! Risque pour la santé Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le réfrigérateur. Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles. Stockez la viande et le poisson crus dans des récipients appropriés à l’intérieur du réfrigérateur de façon à ce qu’ils ne soient pas en contact avec d’autres aliments et ne puissent pas goutter sur ceux-ci. 59FRNRX35-130 Une ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments du réfrigérateur. Si le réfrigérateur reste vide pendant une période prolongée:

• Éteignez le réfrigérateur.

• Dégivrez le réfrigérateur.

• Nettoyez et séchez le réfrigérateur.

• Laissez la porte ouverte pour éviter que des moisissures ne se forment à l’intérieur du réfrigérateur. Si possible, placez la porte du réfrigérateur et celle du congélateur en position hiver. ATTENTION ! Risque de blessure Ne touchez pas la charnière. Fermez et verrouillez la porte du réfrigérateur avant tout trajet. Le système frigorifique situé à l’arrière du réfrigérateur devient très chaud pendant le fonctionnement. Si le réfrigérateur est équipé de grilles d’aération, protégez-vous contre tout contact avec des pièces chaudes lors de la dépose de ces grilles. La porte de l’appareil ou du congélateur peut se détacher de l’appareil si elle n’est pas utilisée correctement. Appuyez sur la porte pour la fermer, jusqu’à ce que vous entendiez un clic distinct sur ses parties supérieure et inférieure. AVIS ! Risque d’endommagement Ne vous appuyez pas sur la porte du réfrigérateur lorsqu’elle est ouverte. Stockez les objets lourds tels que les bouteilles ou canettes exclusivement dans la porte du réfrigérateur, dans le bac à légumes ou sur la clayette inférieure. Si le réfrigérateur dispose d’une double porte et qu’elle n’est pas verrouillée correctement du côté opposé, appuyez de ce côté en haut et en bas jusqu’à ce qu’elle se verrouille. Risque de surchauffe! Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que le réfrigérateur se trouve à distance suffisante des murs ou autres objets, de sorte que l’air puisse circuler. Ne remplissez pas l’intérieur du réfrigérateur de substances liquides ou de glace. Tenez le réfrigérateur et les câbles à l’abri de la chaleur et de l’humidité. Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise. REMARQUE Si le système de gestion de la batterie de votre véhicule arrête le réfrigérateur pour protéger la batterie, contactez le fabricant de votre véhicule. Si les températures ambiantes sont comprises entre 15°C … 25°C , choisissez le réglage de température intermédiaire. Si la porte n’est pas verrouillée correctement du côté opposé, appuyez de ce côté en haut et en bas jusqu’à ce qu’elle se verrouille. Pour éviter de gâcher des aliments, notez les éléments suivants:

• Évitez autant que possible les variations de température. Ouvrez uniquement le congélateur lorsque c’est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l’air puisse circuler librement entre elles.

• Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le réfrigérateur.

• Entreposez les divers types de denrées alimentaires comme indiqué sur les figures.

• Si vous pouvez régler la température: Ajustez la température en fonction de la quantité et de la nature des denrées alimentaires.

• Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés.

4 Contenu de la livraison Quantité Description 1 Réfrigérateur à compresseur 1 Coude de vidange 1 Mode d’emploi abrégé 1 Manuel d’utilisation (en ligne uniquement) 1 Instructions de montage 5 Accessoires Disponibles comme accessoires (non compris dans la livraison): Description N° d’article Charnière coulissante 9620012939 Cadre de fixation avec cadre inférieur

• NRX0130 9620012876 Cadre de fixation avec cadre inférieur (noir)

• NRX0130 9620012883 Étagère de remplacement lors du retrait du compartiment de congélation

• NRX0115, NRX0130 9620012937 Adaptateur CA/CC 9620013449 (EU) 9620013450 (UK) 6 Usage conforme Le réfrigérateur est adapté à ce qui suit:

• Installation dans les caravanes, les camping-cars, les bateaux et les camions

• Réfrigération et stockage d’aliments

• NRX0035–0130(C/S) uniquement: Stockage d’aliments surgelés

• Utilisation à l’intérieur Ce réfrigérateur n’est pas destiné à une utilisation commerciale, de vente au détail ou domestique. Le réfrigérateur n’est pas conçu pour:

• Le stockage de médicaments

• Le stockage de substances corrosives ou contenant des solvants

• La surgélation d’aliments

• Utilisation en extérieur Lorsque cet appareil est utilisé à bord d’un bateau, il doit être installé dans une salle de jour et non pas sur le pont extérieur. Le compartiment de congélation convient pour le stockage des produits précongelés et pour le stockage ou la préparation de glaces et de glaçons. Il n’est pas adapté à la congélation d’aliments. Le réfrigérateur est destiné à être installé dans un meuble ou une cavité dédiée. Des performances de refroidissement optimales sont assurées à des températures ambiantes comprises entre 16°C … 43°C et à une humidité maximale de 90% . Ce produit convient uniquement à l’usage et à l’application prévus, conformément au présent manuel d’instructions. Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant:

• d’une installation, d’un montage ou d’un raccordement incorrect, y compris d’une surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le fabricant

• de modifications apportées au produit sans autorisation explicite du fabricant

• d’usages différents de ceux décrits dans ce manuel Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 7 Description technique Le réfrigérateur est un réfrigérateur à compresseur. Le réfrigérateur est conçu pour fonctionner avec différents types d’alimentation et peut fonctionner sur une alimentation CC ou CA. NRX0035–0130(C/S): Le modèle est équipé en usine d’un compartiment de congélation amovible. Le réfrigérateur dispose d’un mécanisme de verrouillage offrant une protection pendant le transport. Tous les matériaux utilisés lors de la construction de la glacière n’altèrent pas la qualité des aliments. Description de l’appareil

N° Explication 1 Étagère de porte (NRX0035–0130[C/S], NRX0080–0130[E] uniquement) 2 Étagère pour bouteilles 3 Bac de récupération des condensats 4 Bac à légumes (uniquement NRX0035–0130[C/S]) 5 Clayette 6 Panneau de commande avec écran 7 Compartiment de congélation (uniquement NRX0035 – 0130[C/S]) 8 Loquet de porte pour la ventilation 63FRNRX35-130 Éléments de commande et d’affichage

N° Explication 1 Capteur infrarouge d’ouverture de porte

Bouton de réglage du niveau de refroidissement 4 Voyant LED d’état du compresseur et d’erreur

Bouton de mode de fonctionnement 6 Éclairage intérieur Voyants LED de niveau de refroidissement Niveau de refroidissement5 Niveau de refroidissement4 Niveau de refroidissement3 Niveau de refroidissement2

Niveau de refroidissement1 8 Voyants LED de mode de fonctionnement Voyant LED d’état du compresseur et d’erreur Le voyant LED d’état du compresseur et d’erreur indique l’état de fonctionnement du compresseur ou une erreur: Couleur Description Blanc Compresseur en marche Orange Compresseur à l’arrêt Orange (clignotant) Erreur (voir le chapitre État d’erreur à la page79) 64FRNRX35-130

REMARQUE Vérifiez si le loquet de porte réglable est installé. Si nécessaire, commandez le loquet de porte réglable (dometic.com) et remplacez le loquet de porte fixe par le loquet de porte réglable. Le loquet de porte est réglé sur la position A en usine. Placez le loquet de porte en position B.

REMARQUE Si le loquet de porte est en position B, assurez-vous que la porte se verrouille correctement lors de la fermeture (voir chapitre Fermeture et sécurisation de la porte du réfrigérateur à la page68).

ATTENTION ! Risque pour la santé Si le réfrigérateur est exposé à une température ambiante inférieure à 10°C pendant une période prolongée, la régulation de la température du compartiment de congélation ne peut plus être garantie. Cela peut entraîner une augmentation de la température du compartiment de congélation et la décongélation des produits stockés. AVIS ! Risque d’endommagement Respectez la charge maximale par étagère de porte et par porte lors du remplissage du réfrigérateur (voir Données techniques à la page80). Ne conservez pas de boissons gazeuses dans le compartiment de congélation. Pour éviter de gâcher des aliments, notez les éléments suivants:

• Évitez autant que possible les variations de température. Ouvrez le réfrigérateur uniquement lorsque c’est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l’air puisse circuler librement entre elles.

• Ajustez la température en fonction de la quantité et de la nature des denrées alimentaires.

• Entreposez les divers types de denrées alimentaires comme indiqué sur les figures.

• Les denrées alimentaires peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les denrées alimentaires dans des conteneurs/bouteilles couverts ou fermés. Stockez les aliments comme indiqué.

8.3 Économie d’énergie

• Ouvrez le réfrigérateur uniquement lorsque c’est nécessaire et le moins longtemps possible.

• Laissez refroidir les aliments chauds avant de les placer dans l’appareil.

• Dégivrez le réfrigérateur dès qu’une couche de glace s’est formée.

• Évitez une température intérieure inutilement basse.

• Pour une consommation d’énergie optimale, positionnez les clayettes et les tiroirs conformément à leur position à la livraison.

• Vérifiez régulièrement que le joint de la porte est correctement positionné. 67FRNRX35-130

• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

8.4 Utilisation de la porte du réfrigérateur

ATTENTION ! Risque de blessure La porte du réfrigérateur et la porte du compartiment congélation peuvent se détacher de l’appareil si elles ne sont pas utilisées correctement.

8.4.1 Ouverture de la porte du réfrigérateur

REMARQUE Veillez à tirer la poignée du côté opposé à la butée de porte. Observez la position du patin. Reportez-vous au manuel d’installation associé. Pour ouvrir la porte du réfrigérateur, procédez comme indiqué.

8.4.2 Fermeture et sécurisation de la porte du réfrigérateur

ATTENTION ! Risque de blessure Si la porte n’est pas verrouillée correctement, appuyez doucement sur les parties supérieure et inférieure de la porte jusqu’à ce qu’elle se verrouille en place. REMARQUE La porte du réfrigérateur est dotée d’un mécanisme de verrouillage permettant également de la protéger pendant le transport.

NRX0035–0130(E): Fermez la porte en la poussant jusqu’à ce que vous entendiez un clic distinct sur sa partie supérieure.

NRX0035–0130(C/S): Appuyez sur la porte pour la fermer, jusqu’à ce que vous entendiez un clic distinct sur ses parties supérieure et inférieure.

La porte est maintenant fermée et verrouillée.

8.5 Mise en marche et arrêt

REMARQUE Éteignez toujours le réfrigérateur s’il ne va pas être utilisé pendant une période prolongée. Pour allumer l’appareil, maintenez le bouton enfoncé pendant au moins 2s . Le réfrigérateur s’allume avec le dernier réglage de niveau de refroidissement et le dernier mode de fonctionnement sélectionnés. Pour éteindre l’appareil, maintenez le bouton enfoncé pendant au moins 2s .

8.8 Repositionnement des clayettes

AVERTISSEMENT ! Risque d’enfermement d’enfant NRX0060–0130: Toutes les clayettes sont fixées afin que des enfants ne puissent pas monter dans le réfrigérateur. Retirez les clayettes uniquement pour le nettoyage. Réinstallez et verrouillez les clayettes. REMARQUE Retirez le compartiment congélation avant de repositionner les clayettes afin de faciliter l’accès aux supports de clayette arrière. NRX0035-0050: pour repositionner les clayettes comme souhaité, procédez comme indiqué.

71FRNRX35-130 NRX0035-0050: Pour repositionner les clayettes comme souhaité, procédez comme indiqué.

8.9 Retrait du compartiment de congélation

AVIS ! Risque d’endommagement Fermez la porte du compartiment de congélation pour le retirer. Saisissez le compartiment de congélation par le bas. Ne tirez pas sur la porte du compartiment de congélation. Stockez le compartiment de congélation dans un endroit sec et sûr.

Pour retirer le compartiment de congélation, procédez comme indiqué.

8.10 Installation de l’adaptateur CA/CC

Pour installer l’adaptateur CA/CC (accessoire), procédez comme indiqué.

9 Nettoyage et entretien AVERTISSEMENT ! Risque d’électrocution Débranchez toujours le réfrigérateur de la source d’alimentation avant toute opération de nettoyage ou d’entretien. AVIS ! Risque d’endommagement N’utilisez pas de produits abrasifs ou d’objets durs pendant le nettoyage. 73FRNRX35-130 N’utilisez jamais d’outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets givrés. Veillez à ce que de l’eau ne goutte pas sur les joints. Cela risque d’endommager les composants électroniques. AVIS ! Risque d’endommagement La source d’éclairage doit uniquement être remplacée par le fabricant, un agent de service ou toute autre personne de qualification similaire afin d’éviter tout danger. Nettoyez régulièrement l’intérieur et l’extérieur du réfrigérateur avec un chiffon humide et dès qu’il est sale. Essuyez l’appareil avec un chiffon après l’avoir nettoyé. Vérifiez régulièrement l’évacuation de la condensation. Nettoyez l’évacuation de la condensation si nécessaire. Si elle est obstruée, la condensation s’accumule en bas du réfrigérateur. Nettoyez régulièrement la poussière et la saleté du condenseur avec un chiffon humide. Circuit frigorifique Le circuit frigorifique est sans entretien. Dégivrage du réfrigérateur AVIS ! Risque d’endommagement N’utilisez aucun moyen mécanique ou autre pour accélérer la procédure de dégivrage. REMARQUE Au fil du temps, du givre se forme sur la paroi arrière à l’intérieur du réfrigérateur. Lorsque cette couche de givre atteint environ 3mm , dégivrez le réfrigérateur.

Pour dégivrer le réfrigérateur, procédez comme indiqué.

Placement de la porte du réfrigérateur en position de stockage ATTENTION ! Risque de blessure La position de stockage ne doit pas être positionnée pendant la conduite. REMARQUE Placez la porte du réfrigérateur en position de stockage si vous prévoyez de ne pas l’utiliser pendant une période prolongée. Cela évite la formation de moisissures. Dégivrez le réfrigérateur (voir Dégivrage du réfrigérateur à la page74). 75FRNRX35-130 Placez la porte du réfrigérateur en position de stockage comme illustré.

10 Dépannage REMARQUE Pour utiliser en toute sécurité les appareils 12V dans la caravane en cours de trajet, veillez à ce que le véhicule de remorquage fournisse une tension suffisante. Sur certains véhicules, le système de gestion de batterie peut éteindre automatiquement les appareils pour protéger la batterie. Renseignez- vous à ce sujet auprès du fabricant de votre véhicule.

Panne Cause possible Solution proposée Le fusible du câble CC est défectueux. Changez le fusible ( fig. à la page77). Le fusible du véhicule a grillé. Remplacez le fusible du véhicule. Reportez-vous au manuel d’utilisa- tion de votre véhicule. La batterie du véhicule est déchargée. Testez la batterie du véhicule et re- chargez-la. Le contact n’est pas mis. Mettez le contact. La température du compresseur est trop basse (< 0°C ). Fermez/couvrez complètement toutes les grilles de ventilation exté- rieure avec un matériau isolant. Le réfrigérateur ne fonctionne pas. Le réfrigérateur s’éteint automatique- ment si la tension est insuffisante. (Tension d’arrêt: 10,4V ) Chargez la batterie. Le réfrigérateur redémarre automatiquement. (Tension de démarrage: 11,7V ) La ventilation autour du groupe frigori- fique est insuffisante. Vérifiez que la grille d’aération n’est pas obstruée. Déplacez le réfrigérateur vers un autre endroit. Les parois intérieures sont givrées. Vérifiez si la porte du réfrigérateur ferme correctement. Assurez-vous que le joint du réfri- gérateur est installé correctement et n’est pas endommagé. Dégivrez le réfrigérateur (voir Dégivrage du réfrigérateur à la page74). Le réglage de la température est trop élevé. Réglez une température plus basse. La température ambiante est trop éle- vée. Retirez temporairement la grille d’aération afin que l’air chaud soit évacué plus rapidement. Refroidissement insuffisant, augmen- tation de la température intérieure. Le compresseur fonctionne en continu. Le réfrigérateur contient un trop grand nombre d’aliments. Retirez quelques aliments. 77FRNRX35-130 Panne Cause possible Solution proposée Le réfrigérateur contient un trop grand nombre d’aliments chauds. Retirez les aliments chauds et lais- sez-les refroidir avant de les sto- cker. Le réfrigérateur n’a pas fonctionné de- puis longtemps. Vérifiez à nouveau la température au bout de 4h / 5h . Le condenseur est sale. Nettoyez le condenseur (voir cha- pitre Nettoyage et entretien à la page73). Le ventilateur est défectueux. Contacter un agent de service agréé. Refroidissement insuffisant, augmenta- tion de la température intérieure. Le compresseur ne fonctionne pas souvent. La batterie est déchargée. Chargez la batterie. Interruption de la ligne de raccor- dement entre la batterie et l’électro- nique. Établissez une connexion. L’interrupteur principal est défectueux (le cas échéant). Changez le commutateur principal. Le fusible supplémentaire de la ligne est grillé (le cas échéant). Changez le fusible de la ligne. La tension de la batterie est trop faible. Chargez la batterie. La capacité de la batterie est trop faible. Remplacez la batterie. Les câbles sont desserrés. Le contact est incorrect (corrosion). Établissez une connexion. La section du câble est trop faible. Remplacez le câble. Refroidissement insuffisant, augmenta- tion de la température intérieure. Le compresseur ne fonctionne pas (raccordement sur batterie). Le compresseur est défectueux. Contacter un agent de service agréé. La connexion de la ligne d’alimenta- tion est interrompue. Établissez une connexion. L’interrupteur principal est défectueux (le cas échéant). Changez le commutateur principal. Le fusible supplémentaire de la ligne est grillé (le cas échéant). Changez le fusible de la ligne. Refroidissement insuffisant, augmenta- tion de la température intérieure. Le compresseur ne fonctionne pas (raccordement sur tension alternative). Le compresseur est défectueux. Contacter un agent de service agréé. Les mouvements d’un élément du cir- cuit frigorifique sont bloqués (l’élé- ment touche la paroi). Redressez l’élément avec précau- tion. Un corps étranger est coincé entre l’unité de réfrigération et la paroi. Retirez le corps étranger. Bruits inhabituels. Le ventilateur fait du bruit. Contacter un agent de service agréé.

Panne Cause possible Solution proposée La porte s’ouvre involontairement lors d’un déplacement (par exemple pen- dant la conduite). Le loquet de porte est réglé sur la posi- tion A (voir chapitre Réglage du loquet de porte à la page65). Placez le loquet de porte en posi- tion B. Le loquet de porte est réglé sur la posi- tion A (voir chapitre Réglage du loquet de porte à la page65). Placez le loquet de porte en posi- tion B. La porte ne ferme pas bien. Le loquet de porte est réglé sur la po- sition B (voir chapitre Réglage du lo- quet de porte à la page65), mais la porte n’est pas correctement ver- rouillée. Assurez-vous que la porte se ver- rouille correctement lors de la fer- meture. État d’erreur REMARQUE Toutes les erreurs sont indiquées par le voyant LED d’erreur clignotant en orange (voir Éléments de commande et d’affichage à la page64). Le nombre de clignotements dépend du type de défaut. Chaque clignotement dure un quart de seconde. Une pause suit la séquence de clignotements. La séquence correspondant au défaut est répétée toutes les quatre secondes. En mode ECO, PERFORMANCE et CONGÉLATEUR, un bip supplémentaire retentit. Fréquence de clignotement Error Cause possible 1 Sous-tension ou surtension La tension d’alimentation se trouve en dehors de la plage ré- glée. 2 Surintensité du ventilateur La charge du ventilateur sur l’unité électronique est supérieure à 1A . 3 Le moteur ne démarre pas Le rotor est coincé. Le différentiel de pression dans le système de refroidissement est trop élevé. 4 Vitesse de rotation trop faible Si le système de refroidissement est surchargé, la vitesse mini- male du moteur ne peut être maintenue. 5 Surtempérature de l’unité électronique Si le système frigorifique est trop sollicité ou atteint une tem- pérature trop élevée, les composants électroniques chauffent trop. Permanent Erreurs de capteur de température Le capteur de température est défectueux. 11 Garantie La période de garantie légale s’applique. Si le produit s’avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur. Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l’appareil les documents suivants:

• une copie de la facture avec la date d’achat

• un motif de réclamation ou une description du dysfonctionnement Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie. 79FRNRX35-130 12 Mise au rebut AVIS ! Risque d’endommagement L’isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recyclage approprié. Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet. Pour éliminer définitivement le produit, contacter le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets. Europe: Le produit peut être mis au rebut gratuitement. 13 Données techniques Pour consulter la déclaration de conformité UE actuelle liée à votre appareil, reportez-vous à la page produit correspondante sur dometic.com ou contactez directement le fabricant (voir dometic.com/dealer). Cet appareil est conforme au règlement R10 de la CEE ONU. NRX0035(E/C/S) NRX0050(E/C/S) NRX0060(E/C/S) Capacité

• Capacité totale (comparti- ment de congélation reti- ré) 34L 46L 58L Tension de raccordement 12/ 24V Protection de la batterie d’ali- mentation ( 12V )

• Tension d’arrêt 10,4V

• Tension de remise en marche 11,7V Protection de la batterie d’ali- mentation ( 24V )

• Tension d’arrêt 22,8V
