300182 - USB hub CSL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Hub USB
Nombre de ports USB	4 ports USB 3.0
Vitesse de transfert	Jusqu'à 5 Gbps
Compatibilité	Windows, macOS, Linux
Alimentation	Alimentation par USB, pas besoin d'alimentation externe
Dimensions	Compact, facile à transporter
Utilisation	Connecter plusieurs périphériques USB simultanément
Maintenance	Pas d'entretien spécifique requis, nettoyer avec un chiffon doux
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Idéal pour les utilisateurs ayant besoin de plusieurs connexions USB

FOIRE AUX QUESTIONS - 300182 CSL

Le hub USB CSL 300182 n'est pas reconnu par mon ordinateur. Que faire ?

Assurez-vous que le hub est correctement connecté à un port USB fonctionnel de votre ordinateur. Essayez de débrancher et rebrancher le hub. Si le problème persiste, testez le hub sur un autre ordinateur.

Pourquoi certains ports de mon hub USB CSL 300182 ne fonctionnent-ils pas ?

Il est possible que certains ports soient utilisés pour des appareils ayant des besoins en alimentation plus élevés. Vérifiez si le hub est alimenté par une source externe. Si c'est le cas, assurez-vous que l'alimentation est correctement branchée.

Mon ordinateur se fige lorsque je branche plusieurs appareils sur le hub. Que faire ?

Essayez de réduire le nombre d'appareils connectés simultanément. Vérifiez également si votre alimentation électrique est suffisante pour alimenter tous les appareils. Certains appareils peuvent nécessiter plus d'énergie que d'autres.

Le transfert de données est très lent sur mon hub USB CSL 300182. Pourquoi ?

La vitesse de transfert peut être influencée par la version USB de vos appareils et de votre hub. Assurez-vous que vous utilisez des câbles et des appareils compatibles avec les vitesses USB 3.0 pour des performances optimales.

Comment savoir si le hub USB CSL 300182 est sous tension ?

Le hub est généralement équipé d'un indicateur LED qui s'allume lorsque le hub est sous tension. Vérifiez si cette lumière est allumée. Si elle ne l'est pas, vérifiez la connexion de l'alimentation.

Puis-je utiliser le hub USB CSL 300182 avec ma console de jeux ?

Le hub peut être compatible avec certaines consoles de jeux, mais cela dépend de la console et des appareils que vous connectez. Vérifiez les spécifications de votre console pour confirmer la compatibilité.

Le hub USB CSL 300182 chauffe-t-il pendant son utilisation ?

Il est normal que le hub chauffe légèrement lors de son utilisation, surtout s'il est utilisé avec plusieurs appareils à forte consommation d'énergie. Assurez-vous qu'il est placé dans un endroit bien ventilé.

Comment puis-je réinitialiser le hub USB CSL 300182 ?

Pour réinitialiser le hub, débranchez-le de l'alimentation et de l'ordinateur pendant quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes de connexion.

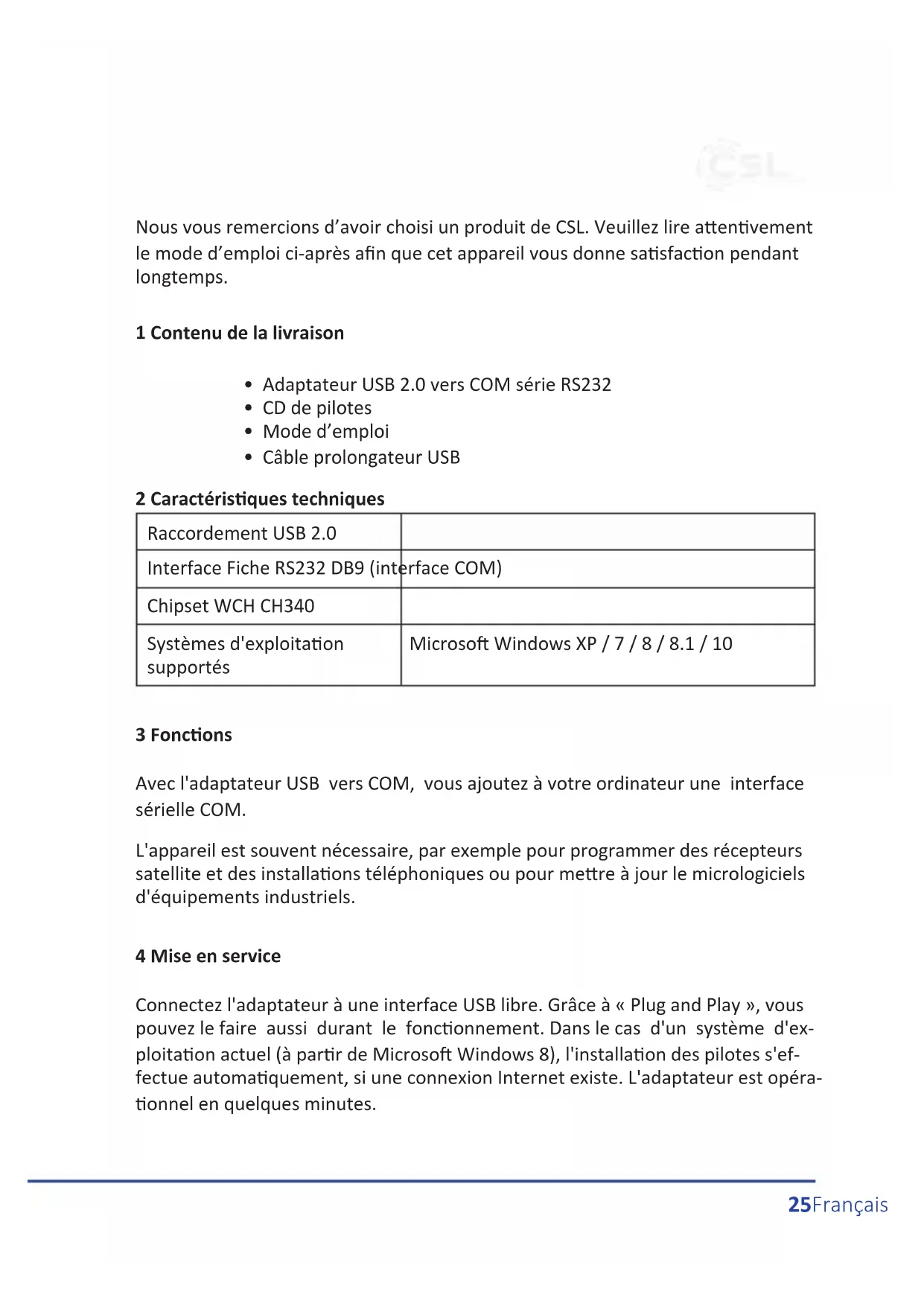

MODE D'EMPLOI 300182 CSL

• Adaptateur USB 2.0 vers COM série RS232

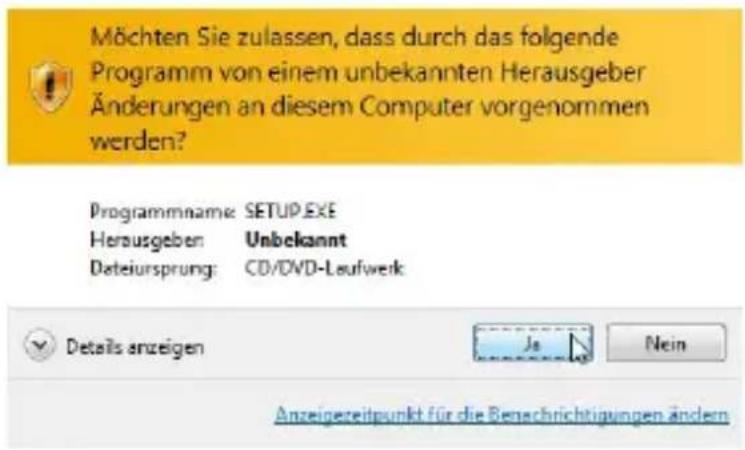

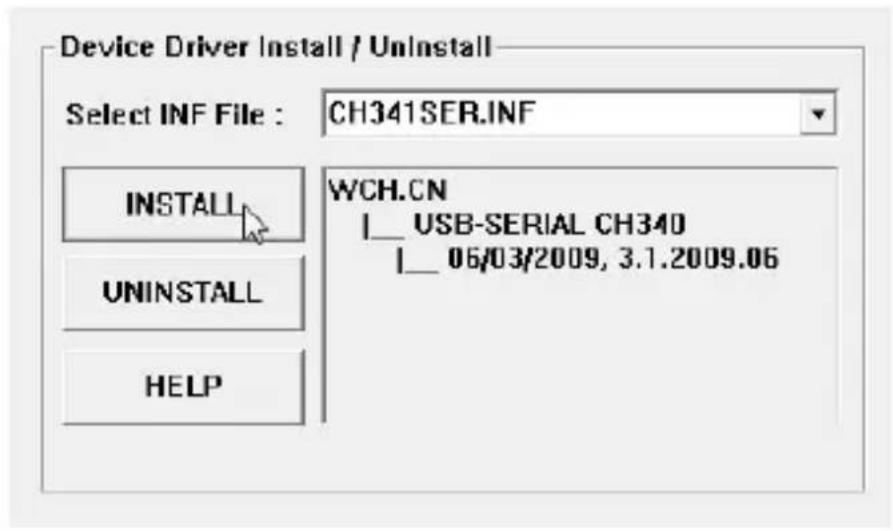

• Câble prolongateur USB 2 Caractérisques techniques 3 Foncons Avec l'adaptateur USB vers COM, vous ajoutez à votre ordinateur une interface sérielle COM. L'appareil est souvent nécessaire, par exemple pour programmer des récepteurs satellite et des installaons téléphoniques ou pour mere à jour le micrologiciels d'équipements industriels. 4 Mise en service Connectez l'adaptateur à une interface USB libre. Grâce à « Plug and Play », vous pouvez le faire aussi durant le fonconnement. Dans le cas d'un système d'ex- ploitaon actuel (à parr de Microso Windows 8), l'installaon des pilotes s'ef- fectue automaquement, si une connexion Internet existe. L'adaptateur est opéra- onnel en quelques minutes. Raccordement USB 2.0 Interface Fiche RS232 DB9 (interface COM) Chipset WCH CH340 Systèmes d'exploitaon supportés Microso Windows XP / 7 / 8 / 8.1 / 1026 Français Si vous ulisez Microso Windows XP ou Windows 7, ou si l'installaon automa- que sur Windows 8/8.1 a échouée, procédez comme décrit ci-dessous pour l'in- stallaon des pilotes. 5 Installaon des pilotes Connectez le disposif à un port USB libre et placez le CD de pilotes joint dans le lecteur de votre ordinateur. Appelez le contenu du CD à travers de Poste de Travail (à parr de Windows Vista : Ordinateur). Ouvrez le dossier « 340 » sur le CD de pilotes et démarrez l'applicaon « SETUP » en double-cliquant dessus. Une queson de sécurité s'ache que vous devez conrmer en appuyant sur « Oui », an de démarrer le programme d'installaon.27Français Après un clic sur « INSTALL », l'installaon des pilotes commence. Aendez jusqu'à ce que l'installaon soit complètement terminée. Ce processus peut durer quelques minutes. Une fois terminée l'installaon par le programme, vous recevrez un message de conrmaon pouvant être fermé en choisissant « OK ». Meez n aussi au pro- gramme d'installaon. Les pilotes sont maintenant enèrement installés et le dis- posif peut être ulisé immédiatement. Aenon : Si l'installaon échoué, la version la plus actuelle des pilotes pour vo- tre produit est disponible sur le site www.csl-computer.com. An d'accéder di- rectement à la zone de téléchargement, entrez l'adresse suivante dans la barre d'adresse de votre navigateur : hps://p.csl-computer.com/pub/drivers/usb-adapter/20015-USB_zu_RS232_ Adapter_CH340_CH341/ Comme alternave, il est aussi possible d'eectuer l'installaon manuellement. Pour cela, suivez les instrucons dans la secon 5.1 dans ce mode d'emploi.28 Français

5.1 Installaon manuelle des pilotes

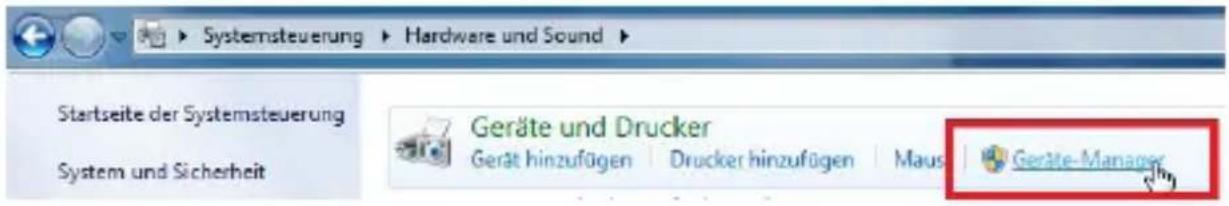

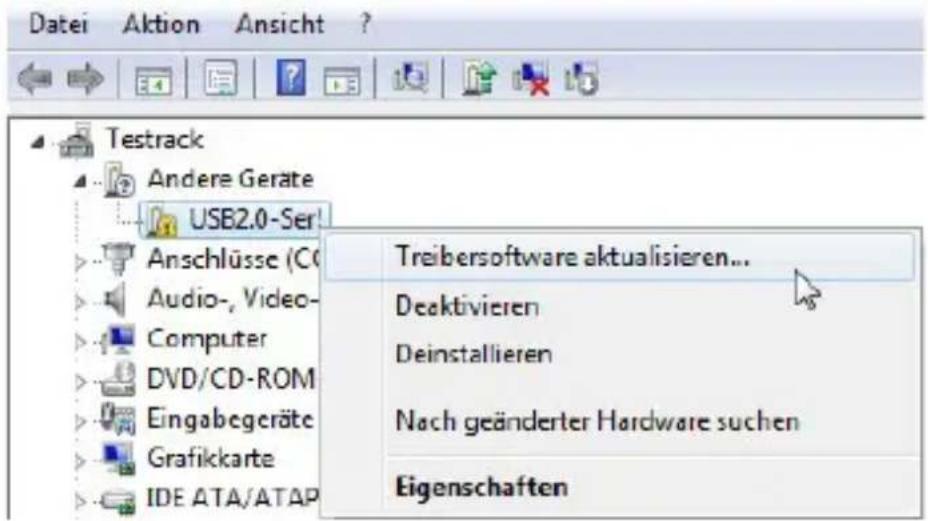

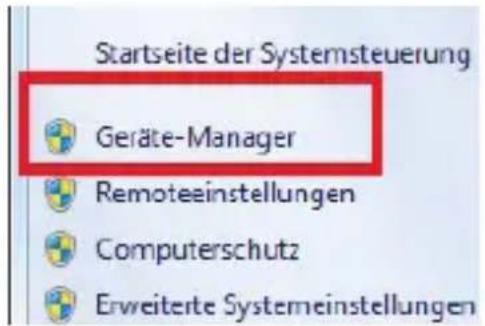

Si l'installaon des pilotes, telle que décrite dans la secon 5., a échoué, vous pou- vez charger les pilotes à travers du Gesonnaire de périphériques de votre système d'exploitaon. Ouvrez le Panneau de conguraon Windows et séleconnez la catégorie « Matéri- el et audio ». Démarrez le Gesonnaire de périphériques au moyen du bouton disponible, illus- tré dans la gure suivante. Comme alternave, vous pouvez accéder au Geson- naire de périphériques en acvant les touches Windows et Pause sur votre clavier29Français et en séleconnant ensuite « Gesonnaire de périphériques ». Le domaine est marqué en rouge dans la barre d'images inférieure. Le produit apparait sous le nom de « USB2.0-Ser! » dans le Gesonnaire de périphériques. En cliquant sur le disposif avec le bouton droit de la souris, vous obtenez l'opon « Mere à jour le logiciel de pilote... ». Séleconnez-la, an de connuer ensuite avec l'installaon. Une nouvelle fenêtre apparait. Cliquez cee fois-ci sur30 Français « Rechercher un logiciel de pilote sur mon ordinateur. » Indiquez ensuite le chemin d'accès du CD sur lequel se trouvent les pilotes à installer. Cela est facile à eectuer avec l'aide de « Parcourir... ». Veillez à ce que « Inclure sous-dossiers » soit coché et cliquez ensuite sur « Connuer ». Veuillez paenter jusqu'à ce que le système ait terminé l'installaon. Ce processus peut durer quelques minutes. Vous recevez ensuite une conrmaon de la réussite de l'installaon. Séleconnez « Fermer » pour terminer complètement le proces- sus. Le disposif est maintenant opéraonnel. 6 Idencaon du port COM An de découvrir sous quelle désignaon le disposif peut être ulisé, ouvrez le Gesonnaire de périphériques de votre système d'exploitaon, comme décrit dans la secon 5.1. Le disposif porte la dénominaon « USB-Serial CH340 ». Derrière le nom se trouve la désignaon du port COM ou son numéro entre parenthèses, comme indiqué dans la gure suivante. 7 Consignes de sécurité et clause de non responsabilité N’essayez jamais d’ouvrir l’appareil pour le réparer ou le modier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l’appareil. L’appareil n’est pas étanche, veuillez l’uliser uniquement dans un endroit sec. Protégez-le31Français d’un taux d’humidité élevé, de l’eau et de la neige. N’exposez pas l’appareil à des températures élevées. N’exposez pas l’appareil à des changements de température soudains ou à de fortes vibraons, car cela pourrait endommager les éléments électroniques. Vériez que l’appareil n’est pas endommagé avant de l’uliser Ne pas uliser l’appareil s’il a subi un choc ou qu’il a été endommagé d’une quelconque autre manière. Veillez à respecter les disposions et les restric- ons naonales. N’ulisez pas l’appareil dans un autre but que celui indiqué dans les instrucons. Cet appareil n’est pas un jouet. Conservez-le hors de portée des enfants ou des personnes aeintes de troubles mentaux. Toute modicaon ou réparaon qui n’a pas été eectuée par le fournisseur d’origine entraîne l’annula- on de la garane et des droits de recours en garane. L’ulisaon de l’appareil est réservée aux personnes qui ont lu et compris les présentes instrucons. Les spécicaons de l’appareil peuvent être modiées sans nocaon préalable. 8 Indicaons de recyclage Les appareils électriques et électroniques ne doivent pas être jetés avec les or- dures ménagères, conformément à la direcve DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une éliminaon inappropriée d’éléments toxiques et dangereux pourrait porter préjudice à l’environnement. Conformé- ment à la loi relave aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électron- iques arrivés en n de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet eet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d’ulisaon et/ou l’emballage indique lesdites disposions. Avec ce type de séparaon des maères, de recyclage et d’élimina- on des appareils usagés, vous prenez part acvement à la protecon de notre environnement.32 Français Direcve DEEE: 2012/19/EU EUN° d’enregistrement DEE: 94495668 Par la présente, la société WD Plus GmbH déclare que l’appareil 20015/20170406SZ011 est con- forme aux exigences essenelles et aux autres disposions pernentes. Pour obtenir une déc- laraon de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre33Español Muchas gracias por haberse decidido por un producto de CSL. Para gozar por lar- go empo del aparato adquirido, lea con atención por favor las siguientes breves instrucciones. 1 Volumen de suministro
