Marque	Haeger
Modèle	North Pole 220 RE22S.027A
Type de produit	Réfrigérateur combiné avec congélateur
Dimensions (L x P x H)	545 x 555 x 1430 mm
Poids net / brut	38 kg / 42 kg
Alimentation électrique	220-240 V ~ 50 Hz, classe de protection I
Puissance nominale	100 W (courant 0,75 A)
Capacité totale nette	206 L (réfrigérateur 169 L, congélateur 37 L)
Classification du congélateur	4 étoiles (****)
Pouvoir de congélation	2,4 kg / 24 h
Autonomie de montée en température	13,5 h
Classe climatique	N, ST (+16 °C à +38 °C)
Bruit	40 dB (A) – classe C
Classe énergétique	F
Consommation énergétique annuelle	215 kWh/an
Réfrigérant	R600a (isobutane, inflammable) – 47 g
Isolation gazeuse	Cyclopentane (C5H10)
Éclairage intérieur	Lampe incandescente 10 W ou LED 1,5 W (selon version)
Dégivrage du réfrigérateur	Automatique
Dégivrage du congélateur	Manuel (lorsque l’épaisseur de givre dépasse 2 cm)
Inversion du sens d’ouverture des portes	Possible (instructions dans la notice)
Garantie	2 ans (selon législation UE)

FOIRE AUX QUESTIONS - North Pole 220 RE22S.027A Haeger

Comment régler la température de mon réfrigérateur North Pole 220 ?

Utilisez le bouton thermostat situé dans le coin supérieur droit du réfrigérateur. Les réglages vont de 1 (le moins froid) à 7 (le plus froid). La position 0 éteint l'appareil. Le réglage recommandé est : été 2-4, normal 4, hiver 4-6. Pour congeler de grandes quantités, mettez le thermostat sur 7 pendant 24 heures avant, puis revenez à la position souhaitée.

Comment inverser le sens d'ouverture des portes ?

L'inversion est possible en suivant la section E de la notice. Outils nécessaires : tournevis cruciforme, tournevis à tête plate et clé à molette. Débranchez l'appareil et videz-le. Inclinez l'appareil en arrière sur un support solide. Suivez les étapes : retirez les caches, dévissez les charnières supérieure, centrale et inférieure, puis réinstallez les portes de l'autre côté. Après inversion, les joints de porte doivent être détachés et remis en place après rotation. Attention : deux personnes sont recommandées.

Mon réfrigérateur fait un bruit de gargouillement, est-ce normal ?

Oui, c'est normal. Le bruit de gargouillement provient de la circulation du fluide réfrigérant dans les tuyaux. C'est un fonctionnement normal. Si le bruit devient trop fort, vérifiez que l'appareil est de niveau, que les clayettes et bacs sont bien installés et que l'arrière ne touche pas un mur ou un meuble.

Que faire si de l'eau s'accumule au fond du réfrigérateur ?

Cela peut être dû à un orifice d'évacuation d'eau de dégivrage bouché. Nettoyez la gorge et le trou situés à l'arrière du compartiment réfrigérateur (sous la plaque réfrigérante) avec un fil métallique rigide. Vérifiez également que le thermostat n'est pas trop haut, ce qui pourrait provoquer un excès de condensation.

Comment nettoyer l'intérieur et l'extérieur du réfrigérateur ?

Débranchez l'appareil avant nettoyage. Pour l'extérieur, utilisez de l'eau et un détergent liquide doux, sans produits abrasifs ni solvants. Pour l'intérieur, utilisez des produits d'hygiène spécifiques et une éponge douce. Les clayettes et balconnets se nettoient à l'eau tiède avec un détergent vaisselle (pas au lave-vaisselle). Nettoyez périodiquement le condenseur à l'arrière avec un pinceau ou un aspirateur.

Comment dégivrer le congélateur ?

Le dégivrage est manuel. Quand la couche de givre dépasse 2 cm, quelques heures avant, tournez le thermostat sur 7 pour refroidir davantage les aliments. Ensuite, mettez le thermostat sur 0 (stop) et débranchez l'appareil. Sortez les aliments surgelés et protégez-les. Laissez la porte ouverte jusqu'à ce que la glace fonde. Ne retirez jamais la glace avec des objets tranchants.

Quelles sont les consignes de sécurité liées au réfrigérant R600a (isobutane) ?

Le R600a est un gaz réfrigérant inflammable sans CFC. Il est contenu dans le circuit de réfrigération. Ne jamais endommager les tubes. En cas de fuite, éloignez les flammes nues et aérez la pièce. Lors de la mise au rebut, l'appareil doit être confié à une entreprise spécialisée. Le transport, l'installation et la réparation doivent être effectués avec précaution pour éviter toute fuite.

Quelle est la consommation électrique annuelle de ce réfrigérateur ?

La consommation d'énergie annuelle est de 215 kWh/an, ce qui correspond à la classe énergétique F. La consommation réelle dépend de l'utilisation et de l'emplacement. Pour économiser l'énergie, installez l'appareil dans un endroit frais et aéré, évitez d'ouvrir la porte trop souvent et n'introduisez pas d'aliments chauds.

La garantie couvre-t-elle les réparations à domicile ?

La garantie légale couvre les défauts de fabrication et de main-d'œuvre pendant la période indiquée (généralement 2 ans dans l'UE). Les frais de déplacement du technicien ne sont pas couverts. Pour une prise en charge, contactez votre revendeur avec la facture et le certificat de garantie. Les réparations après garantie sont payantes.

Comment préparer des glaçons ?

Remplissez le bac à glaçons aux 2/3 d'eau froide (ou autre liquide). Placez-le dans le compartiment congélateur en vous assurant que le fond est sec pour éviter qu'il ne colle. Pour démouler les glaçons, tordez le bac ou passez-le quelques secondes sous l'eau froide.

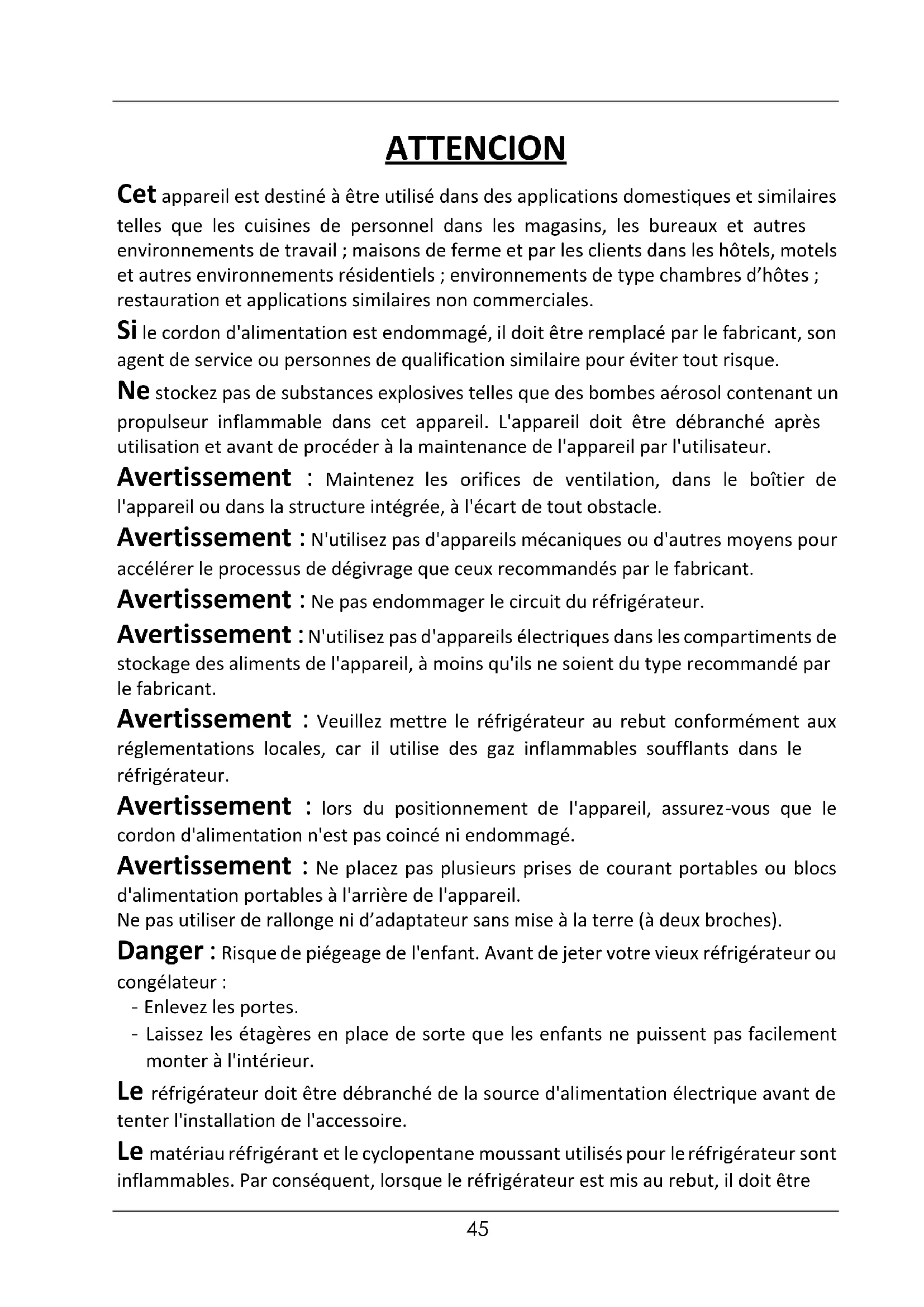

MODE D'EMPLOI North Pole 220 RE22S.027A Haeger

Cet apparéil est destiné à être utilisé dans des applications domestiques et similaires telles que les cuisines de personnel dans les magasins, les bureaux et autres environnements de travail; maisons de ferme et par les clients dans les hotels, motels et autres environnements résidentiels; environnements de type chambres d'hôtes; restauration et applications similaires non commerciales.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou personnes de qualification similaire pour éviter tout risque.

Ne stockez pas de substances explosives telles que des bombes aerosol contenant un propulseur inflammable dans cet apparéil. L' apparéil doit être débranché après utilise et avant de procédér à la maintenance de l' apparéil par l'utilisateur.

Avertissement : Maintenez les orifices de ventilation, dans le boîtier de l'appareil ou dans la structure intégrée, à l'écart de tout obstacle.

Avtissement : N'utilisez pas d'appareils mecaniques ou d'autres moyens pour accelerer le processus de degivrage que ceux recommendés par le fabricant.

Avertissement: Ne pas endommager le circuit du réfrigérateur.

Avtissement : N'utilisez pas d'appareils electriques dans les compartments de stockage des alimentents de l'appareil, à moins qu'ils ne soient du type recommandé par le fabricant.

Avertissement : VeuillezMETRE le réfrigérateur au rebut conformément aux réglementations locales, car il utilise des gaz inflammables soufflants dans le réfrigérateur.

Avertissement : lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincide ni endommagé.

Avtissement: Ne placez pas plusieurs prises de courant portables ou blocs d'alimentation portables à l'arrière de l'appareil.

Ne pas utiliser de rallonge ni d'adaptateur sans mise à la terre (à deux broches).

Danger: Risque de piégeage de l'enfant. Avant de jeter votre valeurs réfrigérateur ou congélateur:

• Enlevez les portes.
• Laissez les étagères en place de sorte que les enfants ne puissant pas facilement monter à l'intérieur.

Le réfrigérateur doit être débranché de la source d'alimentation électrique avant de tenter l'installation de l'accessoire.

Le matériel réfrigerant et le cyclopentane moussant utilisés pour le réfrigérateur sont inflammables. Par conséquent, lorsque le réfrigerateur est mis au rebut, il doit être

tenu éloigné de toute source d'incendie et récapuéré par une entreprise de récepération spéciale possédant les qualifications correspondantes, autre que l'élimination par combustion, de manière à éviter tout dommage à l'environnement ou tout autre dommage.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant une déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à condition qu'ils soient supervisés ou aient reçu une formation pour utiliser cet apparéil en toute sécurité et les risques qui en résultat. Le nettoyage et la maintenance par l'utilisateur ne doit pas être effectuels par des enfants sans surveillance. Les enfants âgés de 3 à 8 ans sont autorisés à charger et à décharger l' apparéil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil à moins d'être surveillés en permanence par unadulte.

Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes:

• L'ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartments de l'appareil.
• Nettoyez régulierement les surfaces pouvant entrer en contact avec des alimentés et des systèmes de drainage accessibles.
• Rangez la viande et le poisson crus dans des recipients appropriés au réfrigérateur, de manière à ce qu'ils ne soient pas en contact avec d'autres alimentés ni ne s'égouttent dessus.
• Les compartments deux étoiles - * - conviennent au stockage d'aliments congeçelés, au stockage ou à la fabrication de glaces et à la fabrication de glaçons.
• Les compartments à une - *, deux - * - et trois étoiles - * * - ne conviennent pas à la congélation d'aliments frais.
• Si l'appareil de réfrigération reste vide pendant de longues périodes, éteignez, dégivrez, nettoyez, séchez et laissez la porte ouverte pour éviter le développement de moississet dans l'appareil.

Avertissement : Risque d'incendie / de matériaux inflammables

François

Cher Client

Merci d'avoir besoin un produit Haeger.

Les produits Haeger sont conçus pour le bien-être du consommateur, en insisting sur les plus hauts standards de qualité, de fonctionnalité et de design. Nous sommes certains de leur satisfaction à l'achat de ce produit.

L'appareil que vous venez d'acheter est un combiné réfrigérateur et congélateur; il est exclusivement réservé à un usage menager.

Pour utiliser au mieux votre apparéil, nous vous invitons à lire attentivement les instructions relatives à son'utilisation, dans lesquelles vous trouverez la description de votre apparéil et des conseils utiles sur la conservation des alimentés. Cette notice doit être conservée pour la céder avec l' apparéil aux évventuels propriétaires suivants.

Avant d'utiliser l'appareil

1. ÀpRES avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement. Tout dommage eventuel devra être signalé au revendeur dans un-delai de 24 heures.
2. Nous conseillons d'attendre au moins deux heures avant demettre l'appareil en service, pour permettre au circuit de réfrigération d'être performant.
3. Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité
4. Nettoyez l'intérieur de l'appareil avant de l'utiliser.

Instructions spéciales

Si cet apparéil vient remplacer un ancien réfrigérateur équipé d'une fermeture mécanique, nous vous conseillons, par mesure de sécurité, de détruire cette dernière, afin d'eviter que les enfants ne restent enfermés à l'intérieur de l' apparéil au cours de leurs yeux.

Les ancients réfrigerateurs et congélateurs contiennent de gaz calorifuges et du réfrigérant dont vous doivent vous débarrasser. Assurez-vous que les tubes frigorifiques ne sont pas endommages.

Attention: ce réfrigerateur contient de l'isobutane (R600a), gaz réfrigérant sans CFC, mais combustible. Au cours du transport, de l'installation, du nettoyage et de la réparation du réfrigerateur, faire très attention de ne pas endommager les parties du circuit réfrigorant afin d'exclure la sortie du gaz.

En cas d'endommagement, éviter l'utilisation de flammes nues et bien aérer la piece dans laquelle se trouve l'appareil.

Avertissements concernant la sécurité

Le constructeur décline toute responsabilité dans le cas où les averissements suivants ne seraient pas respectés :

• Ne pasmettre l'appareil en marches s'il est endommagé : en cas de doute, demander au revendeur.
• Le branchement au réseau électrique et l'installation de l'appareil doit être effectués en respectant attentivement les indications du manuel. Les conditions de branchement électrique doivent coincider avec les données indiquées sur la plaque d'identification. La sécurité électrique de l'appareil est garantie exclusivement si le système de mise à terre de l'installation électrique domestique est conforme aux normes.
• S'assurer que les réparations et les opérations d'entretien sont effectuées exclusivement par des techniciens qualifiés. Toutjours débrancher l'appareil en cas de panne, d'entretien, de remplacement de la lampe ou pendant le nettoyage. Pour le dégivrage, ne jamais utiliser d'appareils électriques ou de nettoyeurs à vapeur. Ne pas enlever le givre ou la glace avec des objets tranchants, pour éviter d'endommager définitivement les parois du réfrigérateur.
• Ne pas essayer de déplacer le réfrigérateur en tirant la porte ou la poignée.
• Conserver les boissons alcoolisées à haut degré d'alcool hermétiquement fermées et exclusivement en position verticale. Ne pas conserver dans le compartmenting conjugateur des liquides en boîtes ou en recipients en verre, surtout s'il s'agit de boissons additionnées d'anhydride carbonique. Ne pas conserver dans le conjugateur des produits contenant des gaz, des poudres inflammables et des substances explosives: danger d'explosion!
• Il est interdirit d'utiliser des appareils électriques (par exemple des sorbetières ou des mixeurs) à l'intérieur de l'appareil.
• Ne pas obstruer ou couvir les conduites de circulation d'air pour le fonctionnement correct du réfrigérateur.
• Ne pas toucher oumettre dans la bouche les produits congelés prélevés directement du congelateur.
• Danger de brûlures, à cause des températures très basses.
• Ne pas consommer d'aliments qui ont une odeur et un aspect anormaux
• Cet apparéil peut être utilisé par les enfants de 8 ans et plus et les personnes atteintes de handicap mental, physique ou sensoriel ou les personnes qui manquent d'expérience ou de connaissances s'ils sont superviseés ou s'ils ont reçu des instructions à propos de l'utilisation de l' apparéil d'une manière sure et s'ils en comprendnent les dangers. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne peuvent pas été effectuels par les enfants à moins qu'ils soient âgés de plus de 8 ans et superviseés.
• S'il y a une panne de courant, ouvrir le moins possible la/les portes/s. Les alimentés congeçelés qui se sont décongelés complètement ou en partie ne doivent pas être recongelés.

Utilisation du réfrigérateur

L'appareil a ete concu de facon specifie pour l'utilisation domestique; par consequent, il est adapte à la réfrigération et la conservation des alimentes frais et surgelés et à la production de glaçons. L'appareil n'a pas ete concu et fabriqué pour une utilisation professionnelle. Le constructeur decline toute responsabilité pour des dommages derivant de l'utilisation non correcte de l'appareil. Le réfrigerateur a ete soumis aux essais d'etanchete du circuit réfrigerant et est conforme aux normes de sécurité pour les appareils electriques.

d^ origine.

Attention : le constructeur decline toute responsabilité pour des dommages subsis par des personnes ou des choses, causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification, même d'une seule partie de l'appareil, et de l'utilisation de pieces de rechange qui ne sont pas

Installation et branchement

Lechoixdulieu

• Positionner toujours le réfrigérateur dans un lieu sec et avec un changement d'air suffisant. Ne pas l'exposer directement aux rayons du soleil et à l'extérieur. Selon la classe climatique d'appartenance (indiquée sur la plaquette appliquée) l'appareil peut être utilisé dans des conditions de température différentes :

Classe	Température ambiente
SN (Subnormale)	+10 °C à +32 °C
N (Normale)	+16 °C à +32 °C
ST (Subtropicale)	+16 °C à +38 °C
T (Tropicale)	+16 °C à +43 °C

• Ne pas installer le réfrigérateur pres de sources de chaleur. Si cela est inévitable, pour ne pas compromètre le fonctionnement correct de l'appareil, utiliser un panneau isolant approprié. Sinon positionner l'appareil à au moins 3 cm de cuisinières électriques ou à gaz, et à au moins 30 cm de systèmes de chauffage à combustion ou de radiateurs.
• Pour assurer un refroidissement correct du condenseur, le réfrigérateur ne doit pas être positionné trop pres du mur. Pour éviter cela, le produit est ajusté de deux entreprises en plastique, qui doivent être placées sur la partie supérieure du condenseur. Si le réfrigérateur est installé sous un élément haut, la distance de celui-ci doit être au moins de 5 cm.
• Faire attention si l'on installe l'appareil sur du parquet ou du linoléum, pour éviter de rayer ou d'endommager le carrelage. Si nécessaire, pendant le positionnement faire glisser le réfrigerateur sur des morceaux de bois ou un tapis, jusqu'à ce qu'il soit bien positionné pour le branchement au réseau électrique.

Positionnement et mise à niveau de l'appareil (Fig.2 & 3 & Section A)

Placez le frigo sur un fond stable et nivele. Afin de compenser des irrégularités du sol, le réfrigérateur est doté de deux pieds régables dans la partie antérieure. Pour garantir une stabilité majeure, un mouvement plus facile et un positionnement correct, la base postérieure

est dotée de deux petites roues. En tout cas on conseille de préter beaucoup d'attention lors du mouvement du frigo, pour éviter d'endommager le sol (surtout dans le cas d'un sol en plancher).

Branchement électrique

La première fois, avant d'allumer le réfrigérateur, le laisser pendant au moins deux heures en position verticale. Connecter le cable d'alimentation à une prise de courant avec contact de terre, installée selon les normes sur la sécurité électrique. La tension nominale et la fréquence sont indiquées sur l'étiquette des caractéristiques placée dans le compartment réfrigerateur. Le branchement au réseau électrique et la mise à terre doit être effectués conformément aux normes et aux prescriptions en vigueur.

L'appareil peut supporter des brefs écarts de tension non inférieurs de 15% et non supérieurs de 10% par rapport à la valeur de tension nominale reportée sur la plaquette. Le remplacement du cable d'alimentation ne peut être effectué que par un technicien qualifié.

La prise devra etre accessible une fois que l'appareil sera placé.

Description du produit (Fig.1)

1. Étagère du congélateur	2. Thermostat + éclairage
3. Étagère en verre	4. Couverture du Bac à fruits et légumes
5. Bac à fruits et légumes	6. Pieds de nivellement
7. Balconnet de porte	8. Balconnet à bouteilles

Clayettes (étagère à verres) (section B)

Plusieurs clayettes sont fournies en équipement à chaque réfrigérateur; elles peuvent être positionnées à différentes hauteurs en les enfilant dans les glissières prévues. Chaque clayette a une protection contre l'extraction complète ou accidentelle. Pour l'enlever de l'appareil, la lever dans la partie arrêté et l'extraire. Ensuite changer la position de la/des clayette/s selon vos exigences. Pour facilitier les opérations d'extraction de tous les accessoires interieurs, ouvrir complètement la porte.

Vidange de l'eau de dégivrage du compartment réfrigérateur (section C)

Dans la partie arrêté du compartment réfrigérateur, sous la plaque réfrigérante, il y a une gorge et un trou pour recueillir l'eau de dégivrage. Cette ouverture ne doit pas être obstruée pour permettre le fonctionnement correct du réfrigérateur. Par conséquent, il est conseilé de la contrôle et de la nettoyer régulièrement, avec un fil métallique rigide.

Bac à légumes et à fruits

Ce bac se trouve dans la partie BASSE du compartment réfrigérateur dans laquelle est prévue une clayette en verre pour la couverture des alimentés frais, qui demandent des conditions d'humidité constante pour une conservation correcte.

Contreporte aménagée

A l'intérieur de la porte se trouvent des balconnets et des bacs pour la conservation des oeufs, du beurre, des laitages, des tubes, des conserves et d'autres petits paquets. Dans la partie basse de la porte se trouve un logement pour le positionnement à la verticale des bouteilles.

Tous les balconnets et les bacs peuvent être enlevés pour le nettoyage. Pour les extraire de la porte, tapoter avec le poing du bas vers le haut d'abord d'un côté puis de l'autre dans la zone d'introduction. Éviter d'enfiler dans le porte-bouteilles des bouteilles trop lourdes et de les laisser tomber sur le fond au moment de leur mise en place. Lors de l'extraction, ne pas tirer en diagonale les bouteilles afin d'éviter des efforts excessifs sur la tigebloque-bouteilles.

Éclairage interne

En ouvrant la porte du réfrigerateur, la lampe s'allume et reste allumée jusqu'à la fermeture complète de la porte. La lampe s'allume même si le thermostat du réfrigerateur se trouve sur la position "0" stop, à laquelle correspond l'extinction du réfrigerateur.

• Ne vous inquiétez pas si lorsque l'appareil est branche sur le réseau électrique pour la première fois, il dégage une légère odeur. Celle-ci disparaitra des que le processus de réfrigération aura commencé.

Rangements des aliments dans le réfrigérateur

• Placer les alimentés sur les différentes clayettes en ayant soin de les conditionner ou de les couvrir hermetiquement. Cette précaution permet :

• de conserver l'arome, l'humidité et la fraîcheur des aliments;

• d'éviter qu'il y ait contaminations d'odeurs et de goûts entre les alimentés ;

• d'éviter une accumulation excessive d'humidité à l'intérieur du compartment, due à la transpiration normale des alimentents (en particulier des fruits et des légumes frais), qui, dans des conditions déterminées de fonctionnement (augmentation de la température et de l'humidité de l'environnement, augmentation de la fréquence d'ouverture de la porte), pourraient provoquer la formation de vapeur d'eau condensée sur les clayettes.

• N'utiliser que des recipients adaptés à la conservation des aliments. Toujours faire refroidir à température ambiente les boissons et les aliments chauds avant de les introduire dans le réfrigérateur.

• Ne pas conserver dans l'appareil des substances explosives et conserver les boissons alcoolisées à haut degré d'alcool hermétiquement fermées et en position verticale.

Réglage et besoin de la température de refroidissement

• Le bouton situé dans le coin supérieur droit du réfrigerateur permit de régler la température de fonctionnement à la fois dans le réfrigerateur et dans le congélateur.
  Lorsque le bouton est tourné sur 0 ("stop"), l'appareil est eteint.
• Les réglages de fonctionnement sont de 1 à 7. 1 est le réglage le plus chaud et 7 est le réglage le plus froid.
• L'appareil peut ne pas fonctionner à la bonne température s'il est particulièrement chaud ou si vous ouvrez souvent la porte.
• Réglage recommandé pour le compartmenté réfrigérateur :

Été : 2-4 Normal : 4 Hiver : 4-6.

Important : Le changement des conditions climatiques (température et humidité) et la fréquence d'ouverture de la porte des deux compartments peuvent avoir une influence sur les températures de fonctionnement du réfrigerateur.

Réglage etCHOix de la température de refroidissement du congélateur

24 heures avant d'effectuer la congélation d'une très grande quantité de denrées fraîches tourner la manette du thermostat dans la position 7. ÀpRES la période indiquée, introduire les aliments frais et tourner la manette du thermostat sur la position désirée.

Congélation des aliments

• Pour une conservation et une congélation correcte des aliments, il est conseillé d'emballer les fruits et les légumes en portions qui ne dépassent pas 1kg et la viande et le poisson jusqu'à un maximum de 2kg . Les alimentés dans de petits emballages congélent plusrapidement ce qui permet une meilleure conservation des propriétés et du goût, même après la décongélation et la préparation.
• N'utiliser que des sacs spéciaux pour la congélation, des feuilles d'aluminium ou de polyéthylene, des recipients pour congeler. Ne pas utiliser de sacs en papier, de sachets en cellophane qui ne sont pas adaptés à l'alimentation, de sacs en plastique pour les achats ou pour la congélation mais déjà utilisés.
• Emballer les alimentés de façon hermétique en évitant les poches d'air. Si l'on utilise des sachets, fermer les paquets avec des anneaux en caoutchouc spéciaux et des liens plastifiés.
• Laisser refroidir les aliments chauds à température ambiente avant de les introduire dans le congealateur et éviter que les aliments déjà congelés soient en contact avec les aliments frais à congeler.
• Toujours reporter sur chaque paquet la date de congélation, la quantité et la nature du produit et s'assurer que les alimentés soient frais et intacts.

Conservation des aliments surgelés

• Lorsqu'on achete des aliments surgelés, faire attention que l'emballage ne soit pas endommagé, que le produit ne soit pas périmé et que le thermomètre du congelateur dans lequel ils sont exposés pour la vente n'indique pas une température supérieure à -18^ . Faire aussi très attention aux indications sur la température, la période de conservation et les modalités de consommation indiquées par le producteur. Il est également conseillé de transporter les aliments achetés dans des sacs thermiques pour éviter la décongélation. Une augmentation de température pourrait diminuer le temps de conservation et avoir une influence sur leur qualité.
• Ne pas acheter les surgelés qui sont recouverts d'une quantité excessive de givre : ils pourraient avoir déjà été décongelés.

Décongélation des alimentés surgelés

Il est conseilé de consommer le plus tout possible les alimentés partiellement décongelés. Le froid conserve les alimentés, mais ne détruit pas les microorganismes actifs après la décongélation qui peuvent déteriorer les produits conservés. Si l'odeur et l'aspect des

aliments décongelés sontinchangés, il est possible de les cuire et évientuèlement de les congeler de nouveau après refroidissement.

• La décongénation peut être exécutée de différentes façon selon la nature et l'utilisation des alimentés congelés : à température ambiente, dans le réfrigerateur, dans le four électrique (en fonction statique ou ventilé) ou au four à micro-ondes avec la fonction appropriée.

Préparation de glaçons

Remplir d'eau froide ou de tout autre liquide le bac fourni jusqu'aux 2/3. L'introduire dans le compartment connélateur en vérifier que le fond soit sec pour éviter qu'il puisse s'attacher au connélateur. On obtient le démoulage des glaçons, par simple torsion du bac ou en passant celui ci pendant quelques secondes sous l'eau froide.

Entretien et nettoyage

Dégivrage du compartment réfrigérateur

Le compartment réfrigérateur est à dégivrage automatique. Pendant le fonctionnement normal du réfrigerateur, du givre se forme sur la paroi arrêté simultanément au fonctionnement du compresseur et il fond lorsque ce dernier ne fonctionne pas. Pendant chaque période d'arrêt du compresseur, le givre accumulé sur la paroi arrêté fond et l'eau coule dans l'orifice prévu sur le fond du département. Ensuite elle est transportée dans le bac situé sur le compresseur d'ou elle évapore.

Attention la formation de glace sur la paroi arrête peut varier avec le changement des conditions climatiques (température et humidité), la fréquence d'ouverture de la porte, les températures de fonctionnement de l'appareil, la quantité d'aliments frais contenus (en particulier fruits et légumes).

Dégivrage du compartmentingégléateur

Le compartment congestioneur est à dégivrage manuel. Lorsque l'épaissur de givre ou de glace sur les clayettes est supérieure à 2 cm, il est conseilé d'effectuer le dégivrage. Quelques heures avant le dégivrage, tourner la manette du thermostat sur 7 afin de refroidir davantage les alimentés congestionés. Puis tourner la manette sur 0 (stop) et débrancher l'appareil. Enlever les surgelés du compartment et les protégger de la décongélation pendant le nettoyage.

Nettoyage du réfrigérateur

• Avant de commencer le nettoyage, débrancher l'appareil. Pour l'extérieur, utiliser exclusivement de l'eau et un détermgent liquide ou un détermgent pour surfaces lavables (par exemple un produit pour vitres). Ne pas utiliser de produits qui contiennent des substances abrasives ou agressives pour les parties pointes ou vernies, des acides ou des solvants chimiques. Utiliser une éponge ou un chiffon doux.
• Pour le nettoyage interne, ne pas utiliser de nettoyeurs à vapeur, mais des produits d'hygiene spécifiques.
• Enlever les clayettes et les accessoires de la porte en faisant attention de ne pas forcer lors de l'extraction. Ne pas laver les parties plastiques extractibles dans le lave-vaisseille mais tout

simplement avec de l'eau tiède et détergent spéciale vaisselle ou de l'eau additionné de vinaigre. Éviter de toucher les parties électriques de l'éclairage avec l'eau ou les détergents.

• Nettoyer les joints avec de l'eau tiède puis essuyer.
• Pour un fonctionnement correct du réfrigerateur, nettoyer périodiquement le condenseur place à l'arrière, avec un pinceau ou un aspirateur.
  Vérifier périodiquement la cuve sous le compresseur et, si nécessaire, la nettoyer.

Arrêt du réfrigérateur

Pour un arrêt prolongé du réfrigérateur, tourner la manette du thermostat sur 0 (stop). Vider ensuite les compartments, débrancher l'appareil, et après le dégivrage essuyer l'humidité résiduelle accumulée. Laisser la porte entrouverte pour éviter que l'humidité et l'air confiné produit de mauvaises odeurs.

Remplacement de la lampe du réfrigérateur (Section D) (*)

Avant de changer la lampe, assurez-vous que la lumière n'a pas cesser de fonctionner simplement parce que la partie a l'intérieur de la douille de la lampe s'est desserrée. Dans tous les cas, que vous souhaitiez vérifier le bon branchement de la prise ou changer la lampe, pour des raisons de sécurité, la fiche doit être débranchée de la prise de courant.

1. Debranche z'appareil pour vous assurer qu'il est debranché de l'alimentation secteur.
2. Retirez la vis du couvercle de la lampe et retirez le couvercle de la lampe.
3. Retirez l'ancienne lampe et installez la nouvelle lampe dans le sens opposé, puis replacez le couvercle de la lampe et la vis.
4. Branchez l'appareil et reglez le bouton sur la bonne position.

(*) Remarque : Si votre modèle est de type LED, pour remplacer la lampe, veuillez contacter un technicien qualifié.

Inverser le sens de la porte (Section E)

Outil requis : tournevis cruciforme, tournevis à tête plate et clé à molette ou clé plate.

Assurez-vous que l'appareil est débranché et vide.
Pour démonter la porte, il est nécessaire d'incliner le meuble vers l'arrière. Vous doivent poser l'appareil sur quelques chose de solide afin qu'il ne glisse pas pendant le processus d'inversion de la porte.
Toutes les pièces enlevées doivent être conservées pour faire la réinstallation de la porte.
- Ne posez pas l'appareil à plat car cela pourrait endommager le système de refroidissement.
Il est préférible que 2 personnes manipulent l'unité lors du montage.

Veuillez suivre les images de la section E - Porte inversée

1. Retirez delicatement le cache de la charnière supérieure à l'aide d'un tournevis plat.
2. Dévissez la charnière supérieure avec un tournevis cruciforme.
3. Retirez le couvercle du trou avec un tournevis plat.

4. Déplacez le couvercle du noyau de gauche à droite. Ensuite, soulevez la porte supérieure et placez-la sur une surface rembourse pour l'empêcher de se rayer.

5. Dévissez la charnière centrale, puis soulevez la porte inférieure et place-la sur un coussinet couple pour éviter les rayures.

6. Déplacez les deux couvercles du trou du milieu de gauche à droite.
7. Allongez l'arrière de l'armoire sur un coussin doux. Et devissez la charnière inférieure et le pied de nivellement.
8. Dévissez et retirez l'axe de la charnière inférieure, returnez le support et remettez-le en place.
9. Installez la charnière du côte gauche et la base du pied du côte droit. Visser ensuite deux pieds de nivellement avec leurs pieces d'origine.
10. Déplacez les deux couvercles du trou du milieu de gauche à droite.
11. Relevez l'unité et place la porte sur la charnière inférieure. Assurez-vous que le noyau de la charnière inférieure est inséré dans le trou de la porte. Déplacez ensuite le couvercle du trou de charnière de la porte inférieure du côte gauche vers le côte droit.
12. Installez la charnière du milieu.
13. Installez la porte supérieure avec la charnière supérieure.
14. Remettez en place le couvercle de la charnière et le couvercle du trou sur le dessus de l'appareil.
15. Detachez les joints des portes du réfrigerateur et du congelateur, puis fixez-les après les avoir tournés.

Conseils pratiques pour une economie d'énergie

• Installer le réfrigérateur dans un lieu frais et aéré, à l'abri des rayons solaires et loin de sources de chaleur;
• Éviter d'introduire des aliments chauds dans le compartment réfrigerateur ou congélateur. Attende le refroidissement à température ambiente des aliments et des boissons avant de lesmettre surlesclayettes;
• Réduire le temps et le nombre d'ouverture de la/des portes/s pour éviter un réchauffement excessif des compartments;
• Nettoyer périodiquement le condenseur (à l'arrière du réfrigérateur) pour éviter des pertes d'efficacité de l'appareil;
• En cas d'arrêt prolongé, vider l'appareil et l'éteindre;
• Décongeler les surgelés dans le compartment réfrigerateur afin de recupérer le froid accumulé par les alimentés congelés qui pourront ainsi le ceder au compartment réfrigérateur.

Bruits de fonctionnement

• Le refroidissement du réfrigérateur et du congélateur a lieu par un système à compression. Pourmaintenir la température sélectionnée à l'intérieur des compartments,le compresseur se met en marche et selon le refroidissement demandé, si nécessaire, il peut fonctionner en continu.Quand le compresseur se met en marche,on entend un ronflement qui tend à diminuer d'intensité au bout de quelques minutes.

• Un autre bruit lié au fonctionnement normal est un gargouillagement d'au passage du réfrigérant à l'intérieur des tuyaux du circuit. Ce bruit est normal et n'est pas un signal de mauvais fonctionnement de l'appareil. S'il est trop fort, il se peut qu'il soit d'au autres causes. Il faut donc vérifier que :

• La mise de niveau soit correcte et que pendant le fonctionnement du compresseur le réfrigerateur ne vitre pas : faire un réglage correct des pieds fournis ;

• Les tiroirs, les clayettes et les bacs de la porte soient bien mis dans leurs logements : les introduire correctement ;
• Bouteilles et recipiens sur les différentes clayettes soient bien posés et ne soient pas en contact entre eux:la vibration due au fonctionnement du compresseur pourrait producesen certain bruit;
• Ne pasmettre le réfrigérateur en contact avec des meubles ou d'autres électroménagers.
• Élimination et localisation de défauts de fonctionnement possibles.

Dépannage

La température à l'intérieur des compartments n'est pas assez froide.

• Les alimentés empêchent-ils la porte de se fermer correctement?
• Le thermostat est-il sur la bonne position?
• La circulation de l'air est-elle génée?

La température à l'intérieur du réfrigérateur est trop froide.

• Le thermostat est-il sur la bonne position?

L'appareil fait trop de bruit.

• L'installation de l'appareil a-t-elle ete ie realisee correctement?
• Les tuyaux à l'arrière se touchent-ils ou vibrent-ils?
  Il est tout a fait normal d'entendre le bruit produit par la circulation du fluide réfrigérant.

L'appareil ne fonctionne pas?

• Y a-t-il une coupure de courant?
  La fiche est-elle correctement introduite dans la prise de courant?
• Le fusible n'a-t-il pas grillé?
  Le cable d'alimentation est-il endommagé?

Il y a de l'eau au fond du compartment réfrigérateur.

• Le thermostat est-il sur la bonne position?
  La goulotte d'évacuation de l'eau de dégivrage est-elle bouchée?

Ce produit est un réfrigerateur domestique. Selon les réglementations nationales, réfrigerateur domestique est approprié pour la conservation des alimentés, et ne peut être utilisé pour stocker d'autres éléments, tels que le sang, médicaments et produits biologiques, etc.

Données Techniques

Référence	RE-22W.026A / RE-22S.027A
Alimentation/ Classe de protection	220-240 V~ 50Hz / I
Courant nominal / Puisance nominal	0.75A / 100W
Puisance nominal max. lampe (*)	10W lampe incandescence ou 1,5W LED
Réfrigérant gaz / Quantité	R600a / 47g
Isolation gazeuse	C5H10
Classe énergétique (1)	F
Consommation d'énergie E16 (2)	0.327kWh/24h
Consommation d'énergie E32 (2)	0.777kWh/24h
Consommation d'énergie Annelle (2)	215kWh/annuel
Capacité totale nette	206 L
Réfrigérateur	169 L
Congélateur	37 L
Classification du congélateur	* * * *
Pouvoir de congélation	2.4kg/24h
La durée de montée en température	13.5h
Le mode de dégivrage	Manual
Classe Climatique	N, ST (+16 °C - +38 °C)
Bruit [dB (A) re 1pW]	40 dB / Classe C
Poids net/Poids brut	38kg/42kg
Dimensions (L x P x H)	545mm x 555mm x 1430mm
(1) Classe énergétique : A......G (A= économique...G= moins économique)
(2) La consommation d'énergie réelle dépend des conditions et de l'emplacement de l'appareil.

(*) Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

Déclaration de conformité

Cet apparéil est destiné à la conservation des denrées alimentaires et est fabriqué conformément à la Directive Européenne 10-2011 et au règlement (CE) No. 1935/2004.
Cet apparéil a été créé, construit et mis sur le marché conformément aux:

• objectifs de sécurité de la Directive Basse Tension 2014/35/UE;
• conditions requises en matière de protection de la Directive EMC 2014/30/UE;

• matériaux et objets en matière plastique destinés à entraîr en contact avec des denrées alimentaires Règlement (UE) N° 10/2011.

• Règlement (UE) 2019/2016 et Règlement (UE) 2019/2019

La sécurité électric de l'appareil est garantie uniquement si celui-ci est correctement branché à une installation de mise à la terre performante et réglementaire.

Élimination – La politique environnementale

Emballage

L'emballage est 100% recyclable etporte le symbole du recyclage. Pour la mise au rebut, suivez les reglementations locales en vigueur. Les materiaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent etre tenus hors de portee des enfants, car ils constituent une source potentielle de danger.

Mise au rebut

Cet apparéil a été fabriqué avec des matérielles recyclables.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EU concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole prisent sur l'appareil ou sur la documentation qui I'accompagne indique que ce

produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le cable d'alimentation et en démontant les portes et les grilles, de façon que les enfants ne

puissant acceder facilement à l'intérieur de celui-ci.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation et remettez l'appareil à un centre de collecte. Évitez de laisser l'appareil sans surveillance, même pendant quelques jours seulement, car il représentée une source de danger pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet appleil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des déchets menagers ou directement à votre revendeur.

Déclaration de garantie

Termes et conditions de la garantie

1. Le produit est garantie pour la pereode stipulée par la legislation ou il est mis sur le marché, a compter de la date d'achat, contre les defaults de fabrication et/ou de main d'ouvre. Le defaulted de conformite manifestaedans ce delai est presumé exister à la date d'achat.Passé ce délai, il apparient au client de provenver que le defaulted de conformite existait déjà au moment de la livraison.
2. Si, pendant la période de garantie, le produit est defectueux en utilisation normale, l'acheteur doit contacter l'établissement de vente et envoyer l'appareil à l'endroit indiqué par le vendeur.

3. La garantie n'est valable que sur presentation de la facture provant l'achat et du certificat de garantie complété (indiquant la date d'achat, le nom du revendeur, la reférence du modele, et il est également recommandé d'indiquer le numéro de série et le numéro de lot).

4. L'importateur/vendeur se reserve le droit de refuser l'assistance de garantie dans le cas ou ces informations ont ete supprimees ou modifiees ares l'achat initial du produit.

5. La responsabilité de l'importateur/vendeur comprend, entre autres, les frais de réparation et/ou de remplacement de l'unité couverte par la garantie avec la réserve du droit de la replacer par un produit équivalent, lorsqu'il n'est pas possible de la réparer.
6. La garantie ne s'applique pas aux problèmes qui ne sont pas directement liés à des défauts de matériel, de conception ou de fabrication.
7. Ce produit est un apparéil et est destiné à un usage domestique uniquement. La garantie expirera si le produit est utilisé à des fins professionnelles.
8. La garantie ne couvre pas les dommages causés par une mauvaise utilisation, une mauvaise installation, un déversement, des facteurs externes ou des dommages intentionnels.
9. La garantie ne couvre pas les dommages resultant de chutes, de l'utilisation d'une force excessive, des coups, de l'exposition à des conditions environnementales extrêmes ou de la dépréciation causée par l'utilisation normale de pieces en plastique ou de claviers, ainsi que l'utilisation de batteries autres que celles spécifiées dans ce manuel.
10. La garantie ne couvre pas l'installation et la programmation par le concessionnaire. En particulier, aucune réclamation pour l'installation et la programmation gratuite par le revendeur ne peut être acceptée.
11. La garantie ne couvre pas les defaults qui nuisent de manière insignifiante au fonctionnement de l'appareil. Les autres frais, tels que l'installation, le transport et le déplacement du technicien sont expressément exclus de la garantie.
12. L'applicabilité de la garantie suppose que l'appareil soit envoyé à l'établissement du vendeur ou à l'endroit indiqué par celui-ci, compler et dans un emballage bien protégé (si possible dans son emballage d'origine) et accompagné de la feuille ou de la carte de garantie respective, dûment rempli et d'une preuve d'achat.
13. Si, après vérification, il s'avere qu'il n'y a aucune raison pour la réclamation, ou que le produit n'est pas défectueux, les coûts inherents seront imputés au client, et le revendeur est autorisé à facturer ces coûts au client.
14. La garantie sera annulée lorsqu'elle montre des signes qu'une personne non autorisée a tenté d'effectuer des réparations, des modifications ou le remplacement de pieces sur l'appareil.
15. Les réparations effectuees après la fin de la période de garantie sont soumises a des frais.
16. Cette garantie n'attecte pas vos droits légaux que vous pouvez avoir en tant que consommateur en vertu de la législation nationale applicable régissant l'achat de produits lorsque le produit est vendu.
17. Période de garantie :

Pays de l'Union Européenne - Les directives européennes (UE) 2019/771 et (UE) 2019/770 s'appliquent à certains aspects des contrats d'achat et de vente de biens meubles et transposées dans les législations nationales de leurs pays.

Autres pays - la législation nationale sur les droits des consommateurs dans leur pays s'applique. En l'absence de législation officielle, la garantie est appliquée à la discrétion de l'importateur qui met le produit sur le marché ou de l'établissement du vendeur.

HAEGERTEC, S.A.

Edificio HAEGER-Pct.Cidade de Londres,1 Tel:[phone] (PBX)
