MODE D'EMPLOI KPTSTL Panduit

© Panduit Corp. 2023

© Panduit Corp. 2023

© Panduit Corp. 2023

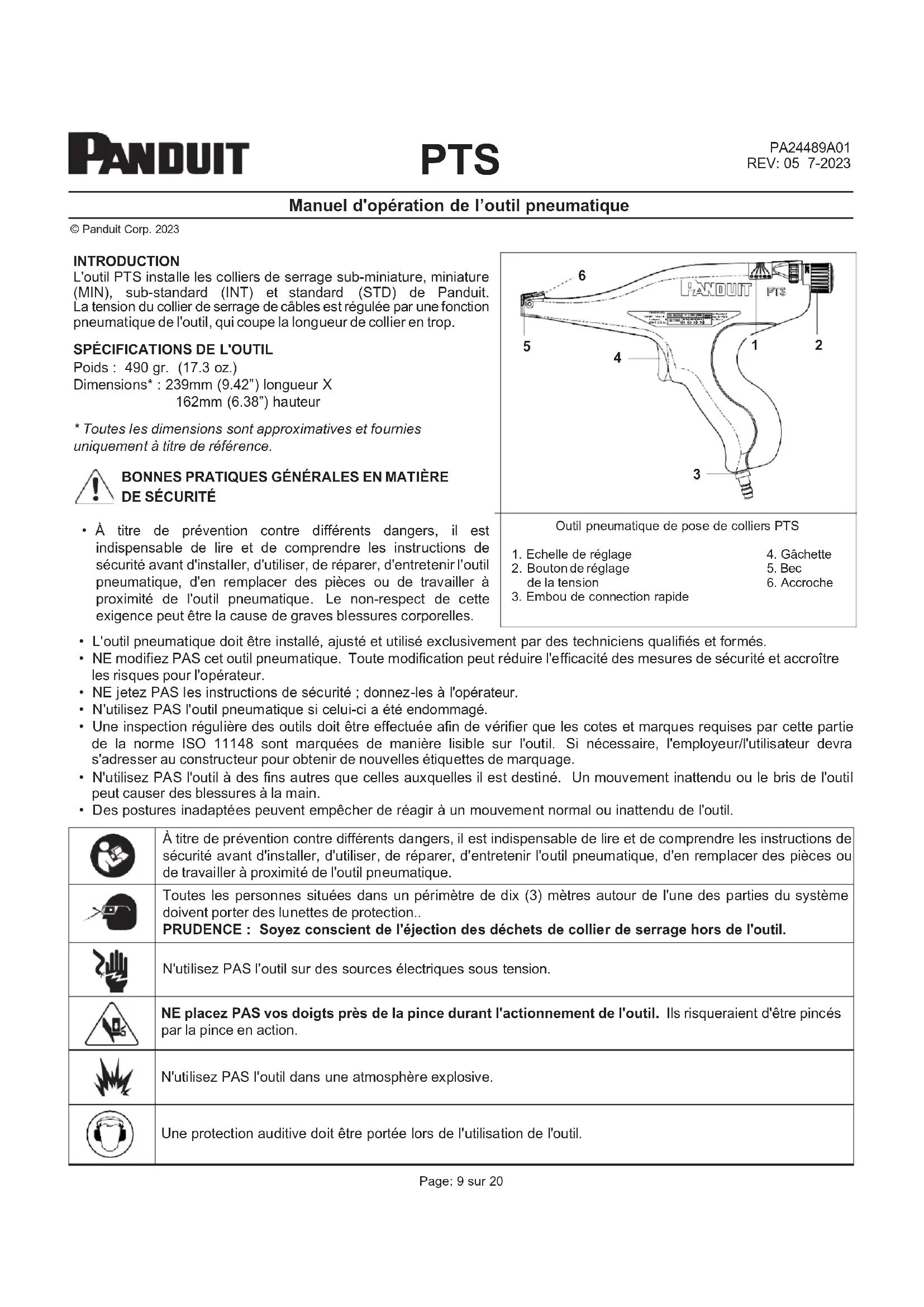

Panduit. La tension du collier de serrage de câbles est régulée par une fonction pneumatique de l'outil, qui coupe la longueur de collier en trop.

SPÉCIFICATIONS DE L'OUTIL

Poids : 490 gr. (17.3 oz.) Dimensions* : 239mm (9.42”) longueur X 162mm (6.38”) hauteur

• Toutes les dimensions sont approximatives et fournies uniquement à titre de référence. BONNES PRATIQUES GÉNÉRALES EN MATIÈRE

• À titre de prévention contre différents dangers, il est indispensable de lire et de comprendre les instructions de sécurité avant d'installer, d'utiliser, de réparer, d'entretenir l'outil pneumatique, d'en remplacer des pièces ou de travailler à proximité de l'outil pneumatique. Le non-respect de cette exigence peut être la cause de graves blessures corporelles.

• L'outil pneumatique doit être installé, ajusté et utilisé exclusivement par des techniciens qualifiés et formés.

• NE modifiez PAS cet outil pneumatique. Toute modification peut réduire l'efficacité des mesures de sécurité et accroître les risques pour l'opérateur.

• NE jetez PAS les instructions de sécurité ; donnez-les à l'opérateur.

• N'utilisez PAS l'outil pneumatique si celui-ci a été endommagé.

• Une inspection régulière des outils doit être effectuée afin de vérifier que les cotes et marques requises par cette partie de la norme ISO 11148 sont marquées de manière lisible sur l'outil. Si nécessaire, l'employeur/l'utilisateur devra s'adresser au constructeur pour obtenir de nouvelles étiquettes de marquage.

• N'utilisez PAS l'outil à des fins autres que celles auxquelles il est destiné. Un mouvement inattendu ou le bris de l'outil peut causer des blessures à la main.

• Des postures inadaptées peuvent empêcher de réagir à un mouvement normal ou inattendu de l'outil.

À titre de prévention contre différents dangers, il est indispensable de lire et de comprendre les instructions de sécurité avant d'installer, d'utiliser, de réparer, d'entretenir l'outil pneumatique, d'en remplacer des pièces

de travailler à proximité de l'outil pneumatique.

Toutes les personnes situées dans un périmètre de dix (3) mètres autour de l'une des parties du système doivent porter des lunettes de protection.. PRUDENCE : Soyez conscient de l'éjection des déchets de collier de serrage hors de l'outil.

N'utilisez PAS l'outil sur des sources électriques sous tension.

NE placez PAS vos doigts près de la pince durant l'actionnement de l'outil. Ils risqueraient d'être pincés par la pince en action.

N'utilisez PAS l'outil dans une atmosphère explosive.

Une protection auditive doit être portée lors de l'utilisation de l'outil. PTS

1. Echelle de réglage

Bouton de réglage de la tension

3. Embou de connection rapide

Outil pneumatique de pose de colliers PTSPage: 10 sur 20

© Panduit Corp. 2023 Manuel d'opération de l’outil pneumatique PTS-FR Dangers liés aux projections :

• Débranchez l'outil pneumatique de la source d'énergie lorsque vous changez des outils d'usinage ou des accessoires.

• Portez toujours une protection oculaire résistante aux impacts durant le fonctionnement de l'outil. Le niveau de protection requis doit être évalué pour chaque utilisation.

• Assurez-vous que la pièce est correctement fixée.

• Soyez conscient que l'utilisation de matériau friable peut produire des éclats dangereux. Dangers liés au fonctionnement :

• L'utilisation de l'outil peut exposer les mains de l'opérateur à divers dangers (impacts, coupures, abrasions, chaleur, etc.) ; portez des gants appropriés pour vous protéger les mains.

• Les opérateurs et le personnel chargé de l'entretien doivent être physiquement capables de maîtriser le volume, le poids et la puissance de l'outil.

• Tenez l'outil correctement, soyez prêt à réagir à des mouvements normaux ou soudains, et gardez les deux mains libres.

• Conservez une position du corps équilibrée avec un appui ferme au sol ; évitez les postures contraignantes ou déséquilibrées, changez de posture lors des tâches prolongées ; ceci contribue à réduire l'inconfort et la fatigue.

• Utilisez uniquement les lubrifiants recommandés par le constructeur.

• Soyez conscient du risque d'effet de fouet du flexible d'air comprimé. Dangers liés aux mouvements répétitifs :

• Lorsqu'il utilise un outil pneumatique dans son travail, l'opérateur peut ressentir des sensations d'inconfort dans les mains, les bras, les épaules, le cou ou d'autres parties du corps.

• Lors de l'utilisation d'un outil pneumatique, l'opérateur doit adopter une posture confortable tout en maintenant une position au sol stable et en évitant les postures contraignantes ou déséquilibrées. En cas de tâches prolongées, l'opérateur doit changer de posture ; ceci peut contribuer à réduire l'inconfort et la fatigue.

• Si l'opérateur ressent des symptômes tels qu'une sensation persistante ou récurrente d'inconfort, de douleur, de battements, de picotements, de fourmillements, d'engourdissement, de brûlure ou de raideur, de tels signes précurseurs ne doivent pas être ignorés. L'opérateur doit en informer l'employeur et consulter un professionnel de santé qualifié. Risques sur le lieu de travail :

• Les glissades, faux pas et chutes sont les principales causes de blessure sur le lieu de travail. Faites attention aux surfaces glissantes produites par l'utilisation de l'outil, et soyez également conscient des risques de trébuchement générés par la conduite d'air ou le flexible hydraulique.

• Faites preuve de vigilance dans les environnements inconnus. Il peut exister des dangers cachés, tels que des câbles électriques ou autres conduites (gaz, téléphone, etc.)

• Assurez-vous de l'absence de tout câble non électrique, conduite de gaz, etc., susceptible de représenter un danger en cas d'endommagement par l'utilisation de l'outil. Instructions de sécurité supplémentaires :

• L'air sous pression peut causer des blessures graves. Avant de changer des accessoires ou d'effectuer des réparations, veillez toujours à fermer l'alimentation en air, purger le flexible de la pression d'air et déconnecter l'outil de l'alimentation en air, lorsque celui-ci n'est pas utilisé.

• L'effet de fouet des flexibles peut occasionner des blessures graves. Vérifiez toujours qu'aucun flexible ou raccord n'est endommagé ou desserré.

• NE dépassez PAS la pression d'air maximale indiquée sur l'outil.

• Ne saisissez ni ne portez jamais l'outil pneumatique par le flexible. Entretien périodique : Avant toute utilisation, vérifiez que l'outil est propre.

NOTE : Dans le but d'une qualité et d'une valeur toujours supérieures, les produits Panduit sont continuellement améliorés et mis à jour. En conséquence, les photos peuvent varier par rapport au produit ci-joint. INSTALLATION

1. Brancher le connecteur du tuyau d'alimentation en air PPH10G sur la prise du régulateur-détenteur à filtre MK-06.

Brancher la prise à découplage-éclair du tuyau d'alimentation en air sur le connecteur à découplage-éclair au bas de l’outil PTS. Connecter le régulateur-détenteur à filtre MK-06 avec une alimentation en air comprimé exempte d'huile, et ajuster le module MK-06 sur 5,2 bar (75 PSIG). Voire la spécification de l'alimentation en air comprimé en page suivante.Page: 11 sur 20

© Panduit Corp. 2023 Manuel d'opération de l’outil pneumatique PTS-FR

1. Tourner le bouton d'ajustage de la force de serrage, jusqu'à ce

que la valeur désirée (MIN/INT/STD) pour la dimension du

collier de câble soit atteinte. MIN – M: dimension du collier de serrage 2,5 mm (0,098" env.) (Sub-min: dimension du collier 1,8 mm (0,070" env.) INT – I: dimension du collier 3,6 mm (0,142" env.) STD – S: dimension du collier 4,8 mm (0,190" env.) Pour des ajustages plus précis: voire AJUSTAGE FIN.

2. Placer le collier de serrage autour du faisceau, introduire le bout

du collier dans la fente de la tête à l'autre bout, et serrer la boucle

3. Introduire le collier de serrage dans le côté du PTS et placer ce

dernier comme indiqué, contre la tête du faisceau de câbles.

Actionner la gâchette. Le PTS tend le collier et le coupe automa-

tiquement la longueur du collier en trop, lorsque la tension

ajustée est atteinte.

AJUSTAGE FIN Pour un ajustage fin, tourner le bouton de réglage vers la gauche ou bien vers la droite. La valeur ajustée est indiquée sur l'échelle de 0-8. 0-3 pour MIN, 3-5 pour INT, 6-8 pour STD (0-1 pour collier sub-miniature)

Kits et accessoires disponibles • Contact Panduit pour plus d'information KGTSBLD Couteau de rechange - Pour remplacer un couteau abîmé KPTSTL Couvercle de protection, pour bloquer la tension ajustée WB27359D01 Protege lame SPECIFICATION TECHNIQUE - Alimentation d'air

DÉSIGNATION DESCRIPTION Pression d'air recommandée à fournir pour le PTS (d'autres valeurs de pression conduisent à des résultats insatis-

faisants): Ajustage du régulateur de pression: 5,2 bar (75 PSIG) avec une baisse de 0,7 bar (10 PSI) maximum. MAXIMUM 6,2 bar

(90 PSIG). Consommation d'air à 30 cycles par minute. 0,043 l/sec @ 5,2 bar (0.091 cfm @ 75 PSIG) Alimentation en pression à fournir au régulateur: 4,8 bar minimum (70 PSIG), 6,2 bar maximum (90 PSIG) Performance demandée au régulateur-détenteur à filtre: Particules d'impureté: 5µ max. Baisse de pression 0,3 bar (5 PSI) @ 4,8 bar (70 PSIG) de pression à l'entrée et flux de 5,7

l/sec (12 cfm) minimum. Additifs pour l'air comprimé Huile et autres lubrifiants ne doivent pas être utilisés Régulateur-détenteur à filtre recommandé (fourni par l'utilisateur) avec des connecteurs NPT de 1/8" et un

connecteur à découplage-éclair de 1/4" (pièce de rechange

Recommandé: Panduit référence MK-06 Tuyau à air comprimé recommandé de trois mètres de long (10 ft.), (fourni par l'utilisateur) du régulateur-détenteur à

filtre à l'outil. Avec un connecteur (vers le régulateur) et une

prise à découplage-éclair (vers l'outil) inclus:

Recommandé: Panduit référence PPH10G

CONTROLE JOURNALIER DE L'OUTIL

1. Contrôler tous les jours la zone du couteau et du gripper du PTS. Veillez à ce que cette zone soit exempte de salissures

et de restes de colliers de serrage. 2. Contrôler si le positionnement des colliers sur les faisceaux et la surface de coupure sont parfaits. Ceci vous permet de

savoir si le PTS a été correctement tenu pendant le liage et si le couteau travaille sans problème. Mis à part cela, le PTS

ne nécessite aucune maintenance supplémentaire.Page: 12 sur 20

© Panduit Corp. 2023 Manuel d'opération de l’outil pneumatique PTS-FR

Autres spécifications

Description Valeur Le cycle de vie de la lame dans des conditions normales de fonctionnement 100.000 cycles Niveau sonore: Niveau sonore mesuré selon la norme ISO 15744 65 dB Niveau de vibration: Niveau de vibration mesurée selon la norme ISO 20643 1,2 m/s

SYMPTOME CAUSES POSSIBLES SUPRESSION L'outil ne fonctionne pas. Pas de pression d'air à l'outil. L'air comprimé est-il branché? Le raccord rapide est-il correctement branché? L'outil ne coupe pas le collier de serrage. A. Pression d'air trop faible. B. L'outil arrive à la fin de sa course. C. Couteau cassé ou usé. A. Contrôler si le régulateur en alimentation d'air est bien ajusté. Si nécessaire, hausser la pression d'air. B. Détendre, puis actionner la gâchette. C. Remplacer le couteau; N° commande KGTSBLD Le gripper ne retourne pas à sa position initiale. Un reste de collier est coincé dans le gripper ou bien entre le gripper et le boîtier.

• Depressuriser et appuyer sur la gachette en continu pour activer l’outil.

• L’accroche doit rester dan sa position arrière.

• Une fois activé, retirer délicatement le rebus de collier du bec de l’outil.

• Une fois votre main eloignée du bec et de l’accroche, vous pouvez en toute sécurité relacher la gachette. Le collier de serrage glisse dans le gripper. Le gripper est usée ou endommagée. Contact Panduit Le collier de serrage est desserré sur le faisceau. A. La valeur de tension ajustée de l'outil est trop basse.

B. L'opérateur tient l'outil obliquement par rapport au faisceau. C. Le PTS n'est pas correctement tenu ou bien il est gêné dans son position- nement par des pièces de confection. D. Le PTS a été tiré pendant le cycle de liage. A. Contrôler si le bouton d'ajustage de tension est correctement ajusté pour le collier de serrage utilisé (voire ajustage de tension). B. Tenir l'outil droit et à un angle de 90° avec le faisceau. C. Placer le collier de serrage de telle manière que le PTS ne soit pas gêné pendant son positionnement. D. Pendant le cycle de liage, tenir le PTS tranquille- ment sans se crisper. Le collier de serrage est trop serré ou se casse lors de l'installation. La force de serrage a été réglée trop haut. Réduire la force de serrage. Le collier de serrage se détache après l'installation. Le diamètre du faisceau de câbles excède la dimension maximale de liage du collier de serrage. Pré-former le faisceau de manière plus compacte ou bien utiliser des colliers de serrage plus longs. De l'air échappe du PTS. A. Les pièces constituant le raccord rapide ont du jeu ou sont usées. B. Le flexible d'alimentation en air comprimé est endommagé. C. Le vérin pneumatique est endommagé. Contact PanduitPagina: 13 di 20
