KPTSTL - Druckluftbohrer Panduit - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftbohrmaschine
Marke	Panduit
Modell	KPTSTL
Abmessungen (L x H)	239 mm x 162 mm
Empfohlener Luftdruck	5,2 bar (75 PSIG)
Maximaler Luftdruck	6,2 bar (90 PSIG)
Luftverbrauch	0,043 l/s bei 5,2 bar
Geräuschpegel	65 dB
Vibrationspegel	1,2 m/s²
Lebensdauer der Klinge	100.000 Zyklen
Kompatible Kabelbinderarten	Sub-min (1,8 mm), MIN (2,5 mm), INT (3,6 mm), STD (4,8 mm)
Spannungseinstellbereich	0-8 (Skala)
Luftversorgung	Trockene, ölfreie Druckluft
Hauptfunktion	Automatisches Anbringen, Spannen und Abschneiden von Kabelbindern
Verfügbare Ersatzteile	Ersatzmesser (KGTSBLD), Schutzabdeckung (KPTSTL), Klingenschutz (WB27359D01)
Erforderliche Sicherheit	Schutzbrille, Gehörschutz, Handschuhe
Routinewartung	Tägliche Reinigung des Messer- und Greiferbereichs
Verwendungszweck	Montage von Kabelbindern an Kabelbäumen

Häufig gestellte Fragen - KPTSTL Panduit

Welchen Luftdruck sollte ich für das Werkzeug KPTSTL verwenden?

Der empfohlene Luftdruck beträgt 5,2 bar (75 PSIG), mit einem Maximum von 6,2 bar (90 PSIG). Ein höherer Druck kann das Werkzeug beschädigen oder zu unbefriedigenden Ergebnissen führen.

Wie stelle ich die Spannung des Kabelbinders ein?

Drehen Sie den Einstellknopf für die Spannkraft auf den gewünschten Wert der Skala. Die Bereiche sind: 0-3 für MIN, 3-5 für INT, 6-8 für STD. Für eine Feineinstellung drehen Sie den Einstellknopf nach links oder rechts.

Was tun, wenn das Werkzeug nicht funktioniert?

Überprüfen Sie zuerst, ob die Druckluftversorgung angeschlossen ist und der Schnellkuppler richtig eingesteckt ist. Stellen Sie auch sicher, dass der Luftdruck ausreichend ist (mindestens 4,8 bar).

Das Werkzeug schneidet den Kabelbinder nicht ab, was tun?

Dies kann an zu geringem Luftdruck, am Werkzeug am Ende des Hubs oder an einer gebrochenen oder abgenutzten Klinge liegen. Überprüfen Sie den Druck, entspannen Sie das Werkzeug und betätigen Sie den Abzug erneut, oder ersetzen Sie die Klinge (Ref. KGTSBLD).

Der Greifer kehrt nicht in die Ausgangsposition zurück, wie lösen?

Möglicherweise steckt ein Kabelbinderrest fest. Entlüften Sie das Werkzeug und halten Sie den Abzug gedrückt, um es zu aktivieren. Entfernen Sie vorsichtig den Rückstand aus der Düse, lassen Sie dann sicher den Abzug los.

Welche tägliche Wartung ist erforderlich?

Überprüfen und reinigen Sie täglich den Messer- und Greiferbereich, um Schmutz oder Kabelbinderreste zu entfernen. Kontrollieren Sie auch die Schnittqualität und die Positionierung der Kabelbinder.

Der Kabelbinder ist nach der Montage locker, warum?

Mögliche Ursachen: zu niedrig eingestellte Spannung, schräg gehaltenes Werkzeug, falsch positioniertes Werkzeug oder Ziehen am Werkzeug während des Zyklus. Überprüfen Sie die Spannungseinstellung, halten Sie das Werkzeug in einem 90°-Winkel zum Kabelbaum und stabil.

Der Kabelbinder bricht bei der Montage, was tun?

Die Spannkraft ist wahrscheinlich zu hoch. Reduzieren Sie die Spannung, indem Sie den Einstellknopf auf einen niedrigeren Wert drehen.

Kann ich Öl oder Schmiermittel in der Druckluft verwenden?

Nein, die Druckluft muss öl- und schmiermittelfrei sein. Nur vom Hersteller empfohlene Schmiermittel sind erlaubt, aber für den PTS ist kein Zusatz erforderlich.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Halten Sie Ihre Finger während des Betriebs von der Zange fern. Trennen Sie das Werkzeug vor dem Wechsel von Zubehörteilen. Verwenden Sie das Werkzeug nicht in explosionsgefährdeter Atmosphäre.

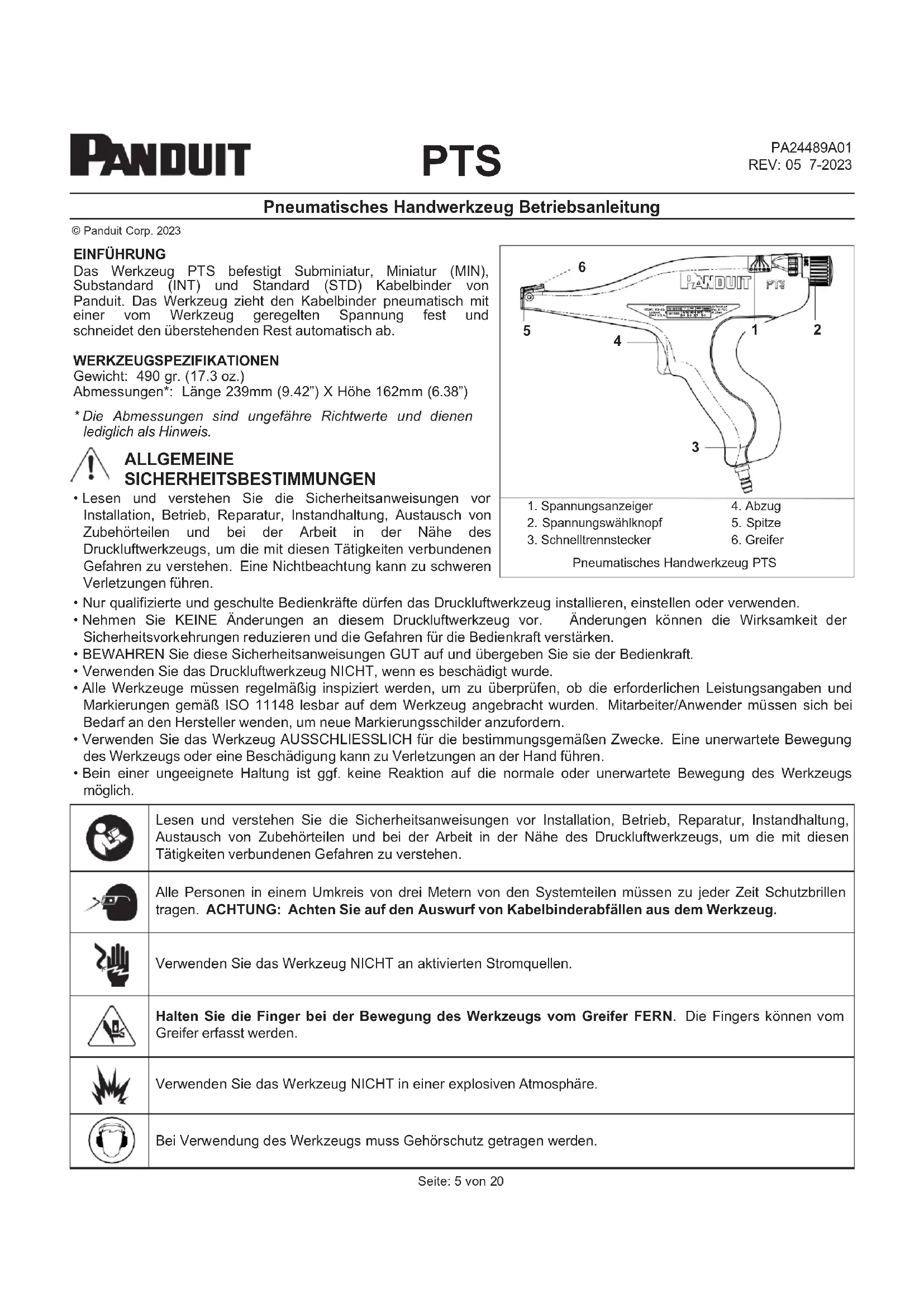

BEDIENUNGSANLEITUNG KPTSTL Panduit

Pneumatisches Handwerkzeug Betriebsanleitung

Das Werkzeug PTS befestigt Subminiatur, Miniatur (MIN), Substandard (INT) und Standard (STD) Kabelbinder von Panduit. Das Werkzeugzieht den Kabelbinder pneumatisch mit einer vom Werkzeug geregelten Spannung fest und schneidet den überstehenden Rest automatisch ab.

WERKZEUGSPEZIFKATIONEN

Gewicht: 490 gr. (17.3 oz.)

Abmessungen*: Lange 239mm (9.42") X Hohe 162mm (6.38")

• Die Abmessungen sind ungebährte Richtwerte und dieren lediglich als Hinweis.

ALLGEMEINSICHERHEITSBESTIMMUNGEN

• Lesen und verstehen Sie die Sicherheitsanweisungen vor Installation, Betrieb, Reparatur, Instandhaltung, Austausch von Zubehörteilen und bei der Arbeit in der Höhe des Druckluftwerkzeugs, um die mit diesen Tätigkeiten verbundenen Gefahren zu verstehen. Eine Nichtbeachtung kann zu schweren Verletzungen führen.

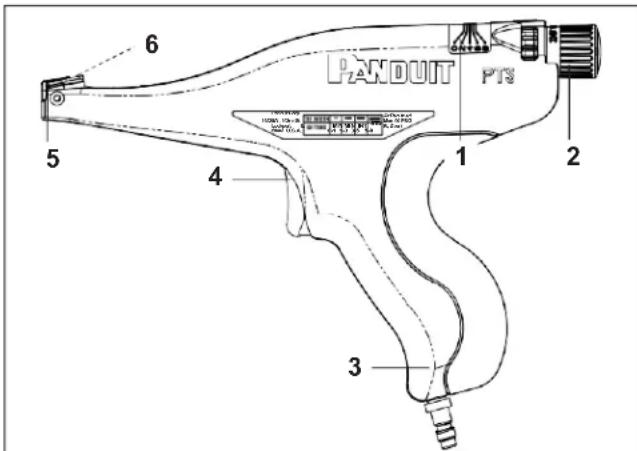

1. Spannungsanzeiger

2. Abzug

3. Spannungswahlknopf

4. Spitze

5. Schnelltrennstecker

6. Greifer

Pneumatisches Handwerkzeug PTS

• Nur qualificierte und geschulte Bedienkräfte dürfen das Druckluftwerkzeug installieren, einstellen oder verwenden.
• Nehmen Sie KEINE Änderungen an thisem Druckluftwerkzeug vor. Änderungen konnen die Wirksamkeit der Sicherheitsvorkehrungen reduzieren und die Gefahren fur die Bedienkraft verträken.
• BEWAHREN Sie diese Sicherheitsanweisungen GUT auf und übergeben Sie sie der Bedienkraft.
• Verwenden Sie das Druckluftwerkzeug NICHT, wenn es beschädigt wurde.
• Alle Werkzeuge müssen regelmäß inspiert werden, um zu überprüfen, ob die erforderlichen Leistungsangaben und Markierungen gemäß ISO 11148 lesbar auf dem Werkzeug angebracht wurden. Mitarbeiter/Anwender müssen sich bei Bedarf an den Hersteller wenden, um neue Markierungsscholder anzufordern.
• Verwenden Sie das Werkzeug AUSSCHLIESSLICH für die bestimmungsgemänen Zwecke. Eine unerwartete Bewegung des Werkzeugs oder eine Beschädigung kann zu Verletzungen an der Hand führen.
• Bein einer ungeeignete Haltung ist ggf. keine Reaktion auf die normale oder unerwartete Bewegung des Werkzeugs möglich.

	Lesen und verstehen Sie die Sicherheitsanweisungen vor Installation, Betrieb, Reparatur, Instandhaltung, Austausch von Zubehörteilen und bei der Arbeit in der Höhe des Druckluftwerkzeugs, um die mit diesen Tätigkeiten verbundenen Gefahren zu verstehen.
	Alle Personen in einem Umkreis von drei Metern von den Systemteilen[Müssen zu jeder Zeit Schutzbrillenlagen. ACHTUNG: Achten Sie auf den Auswurf von Kabelbinderabflällen aus dem Werkzeug.
	Verwenden Sie das Werkzeug NICHT an aktivierten Stromquellen.
	Halten Sie die Finger bei der Bewegung des Werkzeugs vom Greifer FERN. Die Fingers können vom Greifer erfasst werden.
	Verwenden Sie das Werkzeug NICHT in einer explosiven Atmosäre.
	Bei Verwendung des Werkzeugs muss Gehörschutz getragen werden.

Gefahren durch Projektile:

• Trennen Sie das Druckluftwerkzeug von der Energiequelle, wenn Sie eingesetzte Werkzeuge oder Zubehörteile austauschen.
• Tragen Sie beiutzung des Werkzeugs immer einen schlagfsten Augenschutz. Der Schutzgrad sollte fur jeder Einsatz individuell bestimmt werden.
• Achten Sie darauf, dass das Werkstück sicher befestigt wurde.
• Beachen Sie, dass bei der Bearbeitung spröder Werkstoffe gefährliche Splitter auften den.

Gefahren beim Betrieb:

• Bei der Verwendung des Werkzeugs entstehen Gefahren für die Hände der Betriebskraft, u. a. durch Schläge, Schnitte, Abschüfungen und Wärmbildung. Tragen Sie geeignete Handschuhe, um ihre Hände zu schützen.
  Bedienkräfte und Wartungsmitarbeiter müssen physisch in der Lage sein, den Umfang, das Gewicht und die Kraft des Werkzeugs zu bewältigen.
• Halten Sie das Werkzeug ordnungsgemäß und seinen Sie bereit, den regulären oder plottlichen Bewegungen mit beiden Händen entgegenzuwirken.
• Sorgen Sie für eine ausgeglichene Körperhaltung und einen sicheren Stand. Vermeiden Sie ungelenke oder einseitige Haltungen. Ändern Sie bei langwierigen Aufgaben die Körperhaltung, um Unbehagen und Müdigkeit zu vermeiden.
• Verwenden Sie ausschließlich die vom Hersteller empfohlenen Schmiermittel.
• Achten Sie auf die Gefahr, die von den Bewegungen des Druckluftschlauchs ausgeht.

Gefahren durch wiederholte Bewegungen:

• Bei der Arbeit mit dem Druckluftwerkzeug kinnen bei den Bedienkräften leichte Schmerzen in den Händen, Armen, Schultern, im Nacken oder anderen Körperteilen auftreten.
• Die Bedienkraft sollte bei der Arbeit mit dem Druckluftwerkzeug einecomfortable Haltung einnehmen, fur einen sicheren Stand sorgen und ungelenke oder einseitige Haltungen vermeiden. Die Bedienkraft sollte ihre Haltung bei langwierigen Aufgaben antern, um Unbehagen und Muddigkeit zu vermeiden.
• Beim Auftreten verschiedene Symptome, z. B. ständiges oder wiederholt auftretendes Unbehagen, Schmerzen, Zittern, Brennen, Kribbeln, Taubheit, brennendes Gefühl oder Steifheit, darüber diese Warnsignale nicht ignoriert werden. Die Bedienkraft muss ihren Vorgesetzten informieren und einen Arzt aufsuchen.

Gefahren am Arbeitsplatz:

• Verletzungen am Arbeitsplatz werden am früigsten durch Ausrutschen, Stolpern oder Stürze verursacht. Achten Sie auf rutschige Flächen, die sich bei der Verwendung des Werkzeugs bilden, und auch auf Stolpergefahren, die durch die Luftleitung oder den Hydraulikschlauch entstehen.
• Gehen Sie in ungewohnte Umgebungen vorsichtig vor. Sie können verborgene Gefahren wie Strom- oder Versorgungsleitungen enthalten.
• Vermeiden Sie Stromkabel, Gasleitungen usw., von denen bei einer Beschädigung durch das Werkzeug Gefahren ausgegeben können.

Zusätzliche Sicherheitsanweisungen:

• Druckluft kann schwere Verletzungen verursachen. Unterbrechen Sie immer die Luftzufuhr, setzen Sie den Druck aus dem Schlauch ab und trennen Sie das Werkzeug ab, wenn sie es nicht verwenden, bevor Sie Zubehörteile austauschen oder wenn Sie Reparaturen vornehmen.
• Ausschlagende Schläuche können schwere Verletzungen verursachen. Prufen Sie immer, ob Schläuche und Anschlüsse beschädigt sind oder sich möglicherweise gelöst haben.
• Uberschreiben Sie NICHT den maximalen Luftdruck, der auf dem Werkzeug angegeben ist.
• Halten Sie ein Druckluftwerkzeug niemals am Schlauch.

Regelmäßige Wartung:

Achten Sie darauf, dass das Werkzeug vor jeder Verwendung gesaubert wurde.

HINWEIS: Um stets hochste Qualität bieten zu können, unterliegen Panduit Produkte einem ständigen Verbesserungsprozess. Daher können die Abbildungen in thisem Dokument gingefugig vom gelieferten Produkt abweichen.

INSTALLATION

1. Den Steckeranschluss des Luftversorgungsschlauches PPH10G mit der Buchse der Filter/Reglereinheit MK-06 verbunden.
2. Die Schnelltrennfassung des Luftversorgungsschlauchendes mit dem Schnelltrennstecker am Ende des PTS Werzeuges verbinden.
3. Filter/Reglereinheit MK-06 an eine Druckluftversorgung mit NICT GEOLTER Druckluft anschließen und die Filter/Reglereinheit MK-06 auf 5,2 bar (75 PSIG) einstellen. Siehe Spezifikation zu Druckluftversorgung auf nachsten Seite.

Pneumatisches Handwerkzeug Betriebsanleitung

BETRIEB

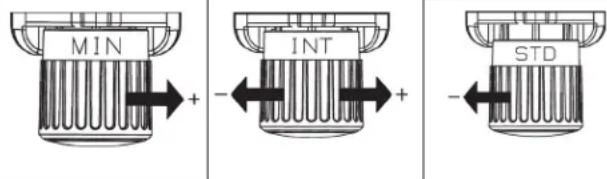

1. Den Einstellknopf für die Anzugskraft drehen, bis die gewünschte Einstellung (MIN/INT/STD) für die benötigte Kabelbinderbreite lesbar ist.

MIN - M: 2,5 mm. (ca. 0,098") Kabelbinderbreite.

(Submin: 1,8 mm (ca. 0,070") Kabelbinderbreite)

INT - I: 3,6 mm (ca. 0,142") Kabelbinderbreite.

STD - S: 4,8 mm (ca. 0,190") Kabelbinderbreite. Für genaure Einstellungen: siehe Feineinstellung

1. Kabelbinder um das Bündel legen, Kabelbinderspitze in den Kabelbinderkopf einfädeln und von Hand vorspannen.
2. Den Kabelbinder seitlich in die PTS einführen und die PTS wie dargestellt an den Kabelbinderkopf heranführten. Den Auslöser betätigten. Die PTS zieht den Kabelbinder fest an und schneidet bei Erreichen der eingestellen Anzugskraft automatisch den überstehenden Rest ab.

FEINEINSTELLUNG

Zur Feineinstellung drehen Sie den Einstellknopf nach links, beziehungsweise nach rechts.

Der eingestellte Wert kann an der Skala mit 0-8 abgelesen werden.

0-3 für MIN, 3-5 für INT, 6-8 für STD

(0-1 für Subminiaturbinder)

TÄGLiche WERKZEUGKONTROLLE

1. Überprüfen Sie tätiglich Schneidbereich und Greifer der PTS. Halten Sie diesen Bereich frei von Schmutz und Kabelbinderresten.
2. Überprüfen Sie die gebündelten Kabelbinder auf einwandfrei Sitz und einwandfrei Schnittstelle. Dies zeigt Ohnen, ob die PTS beim Bündeln richtig gehalten wird und das Messer einwandfrei arbeitet. Ansonsten bestehtig die PTS keine zusätzliche Wartung.

PTS Ersatzteilsatz und Zubehör Verfügbar • Kontakt Panduit zu mehr Information
KGTSBLD	Ersatzmesser - Zum Austausch eines beschädigten Messers
KPTSTL	SCHUTZKAPPE, zur Sicherung der Anzugskraft
WB27359D01	Klingenschutz

TECHNISCHE SPEZIFIKATIONEN - Luftversorgung
BEZEICHNUNG	BESCHREIBUNG
Empfohlener Luftdruck gefeliefert an der PTS (andere Drücks führten zu unbefriedigenden Ergebnissen):	Druckreglereinstellung: 5,2 bar (75 PSIG) mit einem Abfall von max. 0,7 bar (10 PSI). MAX. 6,2 bar (90 PSIG)
Luftverbrauch bei 30 Zyklen pro Minute.	0,043 l/sec @ 5,2 bar (0.091 cfm @ 75 PSIG)
Druckzufuhr gefeliefert zum Regler:	Minimum 4,8 bar (70 PSIG), Maximum 6,2 bar (90 PSIG)
Anforderungen an Filter/Regler:	Schmutzpartikel: 5μ max. Druckabfall 0,3 bar (5 PSI) @ 4,8 bar (70 PSIG) Vordruck und Minimalströmung mit 5,7 l/sec (12 cfm).
Additive für die Druckluft	Öl und andere Schmiermittel dürfen NICTHT verwendet werden
Empfohlene Filter/Regler-Einheit (vom Anwender bereit gestellt) mit 1/8" NPT Anschlüsen und 1/4"Schnelltrennstecker (industrielle Austauschbarkeit):	Empfohlen: Panduit-Teilenummer MK-06
Empfohlener Druckluftschaucht mit drei Meter Länge (10 ft.), (vom Anwender bereit gestellt) vom Filter/ Regler zum Werkzeug. Mit Steckkupplung (zum Regler) und Schnelltrennfassung (zum Werkzeug) inklusive:	Empfohlen: Panduit-Teilenummer PPH10G

Pneumatisches Handwerkzeug Betriebsanleitung

PTS-DE

Andere Spezifikationen
Beschreibung Wert
Lebenszyklus des Messers unter normalen Betriebsbedingungen	100.000 Zyklen
Klingen: Gemessene Schallpegel gemäß ISO 15744	65dB
Schwingung: Gemessene Schwingungspiegel nach ISO 20643	1,2 m/s²

FEHLERBESEITIGUNG

SYMPTOM	MÖGLICHE ursAchen	BESEITIGUNG
Werkzeug arbeitet nicht.	Kein Luftdruck am Werkzeug.	Ist die Druckluft angeschlossen?Ist die Schnellkupplung einwandfrei gesteckt?
Werkzeug schneidetKabelbinder nicht ab.	A. Luftdruck zu schwach.B. Werkzeug hat das Ende vom Hub erreicht.C. Messer gebrochen oder stumpf.	A. Luftversorgungsregler auf richtige Einstellung prüfen. Wenn nötig, Luftdruck erhöhen.B. Greifer lösEN und wieder spannen.C. Messer ersetzen; Bestell Nr. KGTSBLD.
Greifer kehrt nicht in Ausgangsstellung zurück.	Ein Binderrest klemmt im Greifer oder zwischen dem Greifer und dem Gehäuse.	• Den Abzug drücken und halten um das Werkzeug in Gang zu bringen.• Der Greifer solte in seinen Rückstellung bleiben.Einmal in Gang gebracht, vorsichtig das Material von der Umgebung der Spitze entfernern.Der Abzug darF los gelassen werden, wenn die Hande sich nicht mehr an der Spitze oder Greifer befindet.
Kabelbinder rutsch im Greifer.	Greifer ist abgenutzT oder beschädigt.	Panduit kontaktieren
Kabelbinder zu locker auf Bündel.	A. Spannungseinstellung des Werkzeugs ist zu niedrig.B. Bediener hAlt Werkzeug schief zum Bündel.C. Die PTS wird nicht richtig gehalten, bzw. es wird von Konfektionierungstellen in der Positionierungephindert.D. An der PTS wird während des Bündelvorgangs gezogen.	A. Prufen, ob Spannungsknop für den einge-setszen Kabelbinder die richtige Einstellung aufweist (siehe Spannungseinstellung).B. Werkzeug gerade und im 90°-Winkel zum Bündelgut halten.C. Den Kabelbinder so ansetzen, dass die PTS während der Positionierung nicht behindert wird.D. Die PTS während des Bündelvorgangs ruhig und locker halten.
Kabelbinder wird zu fest gebündelt, oder bricht beim Bündeln.	Die Anzugskraft ist zu hoch eingestellt.	Die Anzugskraft reduzieren.
Kabelbinder lösSich wieder nach dem Bündeln.	Der Durchmesser des Kabelbaums überschreitet den maximalen Bündelbereich des verwendenten Kabelbinders.	Kabelbaum kompakter vorformen oder längeren Kabelbinder verwenden.
Aus der PTS entweicht Luft.	A. Lockere/abgenutzte Schnellkupplungsteile.B. Der Drucklufschlauch ist beschädigt.C. Der Druckluftzylinder ist beschädigt.	Panduit kontaktieren

Poids: 490 gr. (17.3 oz.)
