MODE D'EMPLOI HS 1026 RCF

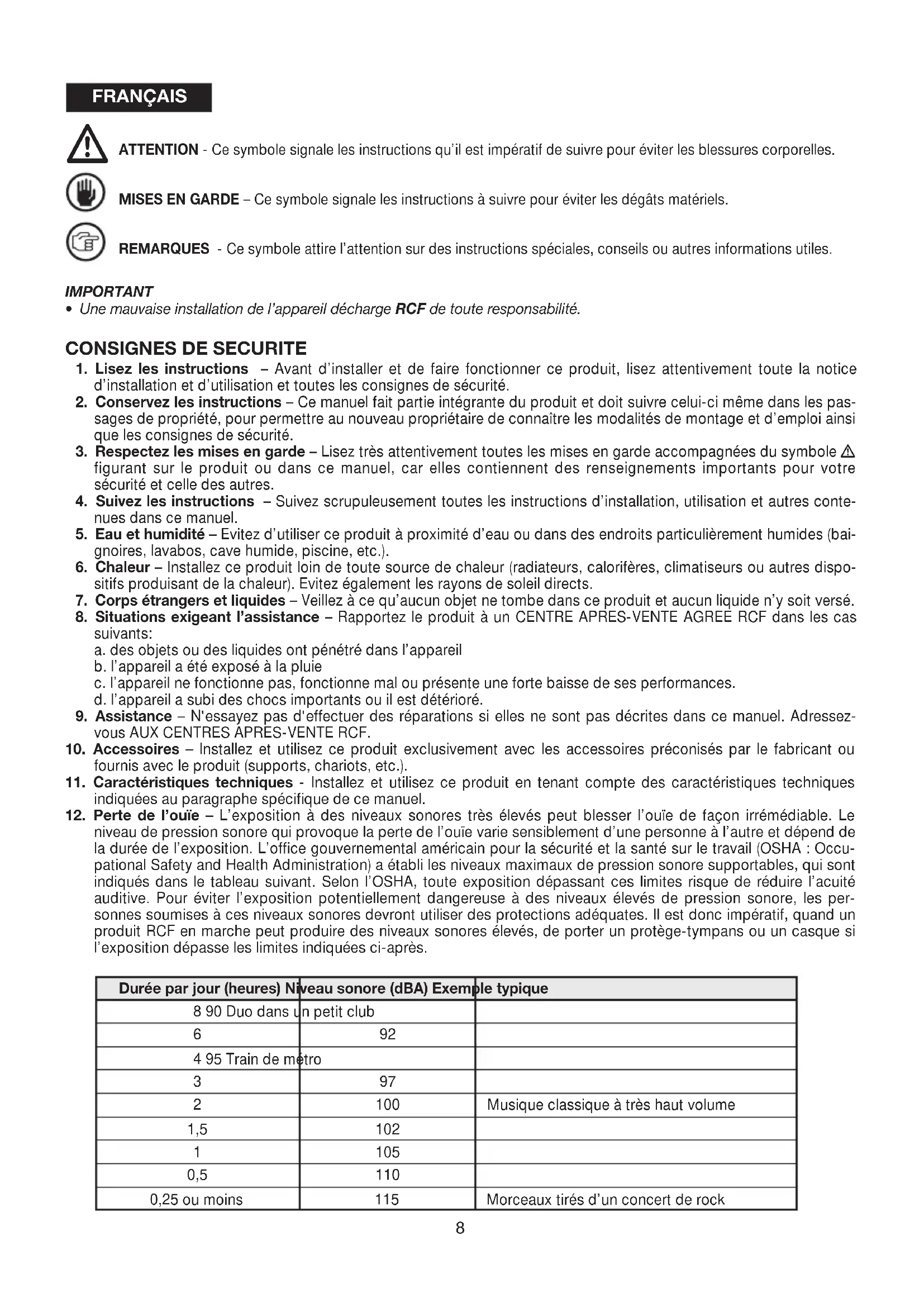

ATTENTION - Ce symbole signale les instructions qu'il est impératif de suivre pour éviter les blessures corporelles.

MISES EN GARDE - Ce symbole signale les instructions à suivre pour éviter les dégâts matériels.

REMARQUES - Ce symbole attire l'attention sur des instructions spéciales, conseils ou autres informations utiles.

Important

• Une mauvaise installation de l'appareil décharge RCF de toute responsabilité.

Consignes de sécurité

1. Lisez les instructions - Avant d'installer et de faire fonctionner ce produit, lisez attentivement toute la notice d'installation et d'utilisation et toutes les consignes de sécurité.
2. Conservez les instructions - Ce manuel fait partie intégrante du produit et doit suivre celui-ci même dans les passages de propriété, pour permettre au nouveau propriétaire de connaître les modalités de montage et d'emploi ainsi que les consignes de sécurité.
3. Respectez les mises en garde - Lisez très attentivement toutes les mises en garde accompagnées du symbole △ figurant sur le produit ou dans ce manuel, car elles contiennent des renseignements importants pour votre sécurité et celle des autres.
4. Suivez les instructions - Suivez scrupuleusement toutes les instructions d'installation, utilisation et autres contenues dans ce manuel.
5. Eau et humidité - Évitez d'utiliser ce produit à proximité d'eau ou dans des endroits particulièrement humides (baignoires, lavabos, cave humide, piscine, etc.).
6. Chaleur - Installez ce produit loin de toute source de chaleur (radiateurs, calorifères, climatiseurs ou autres dispositifs produisant de la chaleur). Évitez également les rayons de soleil directs.
7. Corps étrangers et liquides - Veillez à ce qu'aucun objet ne tombe dans ce produit et aucun liquide n'y soit versé.
8. Situations exigeant l'assistance - Rapportez le produit à un CENTRE APRES-VENTE AGREE RCF dans les cas suivants:

a. Des objets ou des liquides ont pénétré dans l'appareil b. L'appareil a été exposé à la pluie c. L'appareil ne fonctionne pas, fonctionne mal ou présente une forte baisse de ses performances. d. L'appareil a subi des chocs importants ou il est détérioré.

1. Assistance - N'essayez pas d'effectuer des réparations si elles ne sont pas décrites dans ce manuel. Adresse-vous AUX CENTRES APRES-VENTE RCF.
2. éconisés par le fabricant ou fournis avec le produit (supports, chariots, etc.).
3. Caractéristiques techniques - Installez et utilisez ce produit en tenant compte des caractéristiques techniques indiquées au paragraphe spécifique de ce manuel.
4. Perte de l'ouie - L'exposition à des niveaux sonores très élevés peut blesser l'ouie de façon irrémédiable. Le niveau de pression sonore qui provoque la perte de l'ouie varie sensiblement d'une personne à l'autre et dépend de la durée de l'exposition. L'office gouvernemental américain pour la sécurité et la santé sur le travail (OSHA: Occupational Safety and Health Administration) a établi les niveaux maximaux de pression sonore supportables, qui sont indiqués dans le tableau suivant. Selon l'OSHA, toute exposition dépassant ces limites risque de réduire l'acuité auditive. Pour éviter l'exposition potentiellement dangereuse à des niveaux élevés de pression sonore, les personnes soumises à ces niveaux sonores devront utiliser des protections adéquates. Il est donc imperative, quand un produit RCF en marche peut produire des niveaux sonores élevés, de porter un protège-tympans ou un casque si l'exposition dépasse les limites indiquées ci-après.

Durée par jour (heures) Niveau sonore (dBA) Exemplé typique
8 90 Duo dans un petit club
6	92
4 95 Train de metro
3	97
2	100	Musique classique à très haut volume
1,5	102
1	105
0,5	110
0,25 ou moins	115	Morceaux tirés d'un concert de rock

• En plein air, évitez l'exposition aux intempéries. Pour le nettoyage des parties extérieures, évitez les diluants, l'alcool, l'essence et autres substances volatiles.

• Enceintes "spot light", pouvant s'encastrer dans les faux plafonds comme les spots halogènes pour l'éclairage.
• Corps en matière plastique (ABS) avec grille métallique en façade.
• Disponibles dans les coloris chrome (HS 1026C), or (HS 1026G) et blanc (HS 1026W).
• Bonnes performances acoustiques.
• Transformateur permettant la connexion avec des lignes à tension constante à 70 V et 100 V.
• Possibilité de choisir la puissance sonore à diffuser.
• Possibilité d'accouplement avec un subwoofer pour améliorer la reproduction des basses fréquences.
• Installation simple et rapide grâce aux crochets à ressort et aux dimensions standard du trou de montage.
• Connexion par bornes à vis.
• Dimensions extrêmement réduites. Excellent design.

Attention

L'installation de l'enceinte doit être effectuée par un spécialiste, conformément aux standards de sécurité.

• Installez l'enceinte de façon sûre : l'élément de support (panneau, faux plafond, etc.) doit avoir des caractéristiques mécaniques lui assurant de supporter le poids de l'enceinte et d'éviter les chutes qui risqueraient de compromettre l'intégrité des personnes et des structures.

1) Percez un trou de 92 mm de diamètre dans le faux plafond, au point établi pour fixer l'enceinte. 2) Tournez les deux crochets à ressort vers l'arrière de l'enceinte et introduisez-les dans le trou comme l'indique la figure 1 page 17. 3) Poussez l'enceinte dans le point "A" (fig. 1) pour l'introduire partiellement dans le trou, comme l'indique la figure 2 page 17. 4) Poussez l'enceinte dans le point "B" (fig. 2), pour l'introduire complètement dans le trou et bloquez-la dans le faux plafond comme l'indique la figure 3 page 18. 5) Effectuez les connexions électriques en suivant les indications fournies au paragraphe spécifique.

Attention

• Pour connecter l'appareil, adressez-vous à un spécialiste bien formé, c'est-à-dire à une personne ayant de l'expérience ou des connaissances techniques ou ayant reçu des instructions spécifiques qui lui permettent de réaliser correctement les connexions et de prévenir les dangers de l'électricité.
• Pour éviter le risque de chocs électriques, évitez de brancher l'enceinte lorsque l'amplificateur est allumé.
• Avant de faire fonctionner l'enceinte, contrôle attentivement toutes les connexions, pour éviter que des courts-circuits accidentels provoquent des étincelles électriques.
• Tout le système de sonorisation devra être réalisé conformément aux normes et aux lois en vigueur en matière d'installations électriques.

Remarques

• Pour éviter que des phénomènes inductifs provoquent des bourdonnements et des perturbations et compromettent le bon fonctionnement de l'appareil, évitez de canaliser la ligne qui alimente l'enceinte avec les conducteurs de l'énergie électrique, les câbles microphoniques et les lignes à niveau bas qui sortent des amplificateurs.
• Pour minimiser les effets inductifs (bourdonnements) dus à l'accoupling avec les champs électriques alentour, tortillez les deux conducteurs qui alimentent l'enceinte.
• Dans les connexions avec des câbles bipolaires, utilisez ceux dont les pôles se reconnaissent (isolant d'une couleur, conducteurs d'une autre, etc.).

Les enceintes de la série HS 1026 ont été conçues pour se connecter à des lignes audio à tension constante de 70 V ou 100 V. Les connexions à la ligne audio s'effectuent sur le bornier "M" de l'enceinte (fig. 4, page 18).

Lorsque vous connectez l'enceinte, respectez les indications suivantes :

• La tension de sortie de l'amplificateur doit correspondre à la tension d'entrée de l'enceinte.
• la somme des puissances nominales de toutes les enceintes connectées à la ligne audio ne doit pas dépasser la puissance de l'amplificateur.
• Effectuez une connexion "en phase", ce qui consiste à faire correspondre les pôles de la sortie de l'amplificateur à ceux de l'entrée de l'enceinte.

Connexion de l'enceinte avec le filtre

Cette connexion est conseillée si le système de sonorisation comprend un subwoofer pour la reproduction des basses fréquences ou si vous souhaitez améliorer les performances de l'enceinte lorsqu'elle travaille à la puissance maximale (6 W). Pour utiliser le filtre, connectez l'enceinte en utilisant les bornes “-” (pôle négatif) et “+F” (pôle positif) - figure 4 page 18.

Connexion de l'enceinte sans le filtre

Dans ce cas, l'enceinte est pilotée avec toutes les fréquences émises par l'amplificateur. Pour ne pas utiliser le filtre, connectez l'enceinte en utilisant les bornes - (pôle négatif) et + (pôle positif) - figure 4 page 18.

Selection de la puissance de SORTIE

Toutes les enceintes de la série HS 1026 sont équipées d'un transformateur de ligne, qui permet de choisir la puissance à diffuser. Pour sélectionner la puissance, opérez de la façon suivante.

Suivez les indications sur les bornes d'entrée du transformateur de ligne et branchez le connecteur "S" du conducteur d'entrée de l'enceinte sur la borne du transformateur correspondant à la puissance de sortie souhaitée, comme l'indique la figure 4 page 18.

Mise en GARDE

• Pour éviter les dégâts matériels, n'utilise jamais la borne "6 W / 70 V" du transformateur quand celui-ci est alimenté en 100 V.

Characteristiques techniques HS 1026C · HS 1026G · HS 1026W

Type Plafonnier
Système de fixation Encastrement
Puisance nominale continue* 6 W (100 V : 3-6 W / 70 V : 1,5-3-6 W)
Puisance maximale 24 W
Impédance	[100 V] : 3330 Ω - 3 W ; 1660 Ω - 6 W [70 V] : 3260 Ω - 1,5 W ; 1630 Ω - 3 W ; 815 Ω - 6 W
Bande passante 220 ÷ 17.000 Hz
Sensibilité (1 W/1 m)	89 dB
Pression sonore maximale (1 m/puisance maxi.)	102 dB
Tension d'entrée 70 V - 100 V
Angle couvert (-6 dB) [500 Hz] 135°	[1.000 Hz] 170° [2.000 Hz] 185° [4.000 Hz] 90°
Dimensions (Ø x p) Ø 104 x 91 mm
Poids 550 g
Colors HS 1026C : chrome	HS 1026G : or HS 1026W : blanc

• Essai long terme avec spectre IEC.
