HTRC330 - Récepteur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur audio multicanal, puissance de sortie de 100 W par canal (8 ohms), 5.1 canaux, décodage Dolby Digital et DTS.
Connectivité	Entrées HDMI, entrées audio analogiques, sortie vidéo composite, entrée USB, compatibilité Bluetooth.
Utilisation	Idéal pour les systèmes home cinéma, configuration facile avec un guide d'installation, télécommande incluse.
Maintenance et réparation	Nettoyer régulièrement les grilles de ventilation, éviter l'exposition à l'humidité, consulter un professionnel pour les réparations internes.
Sécurité	Ne pas bloquer les ouvertures de ventilation, utiliser sur une surface plane et stable, respecter les limites de puissance pour éviter la surchauffe.
Informations générales	Dimensions : 435 x 151 x 329 mm, poids : 8 kg, garantie de 2 ans, compatible avec les formats audio haute définition.

FOIRE AUX QUESTIONS - HTRC330 ONKYO

Comment réinitialiser l'ONKYO HTRC330 ?

Pour réinitialiser l'ONKYO HTRC330, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' et le bouton 'Set Up' en même temps jusqu'à ce que l'affichage indique 'Reset'.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez que les enceintes sont correctement connectées et que le volume n'est pas au minimum. Assurez-vous également que le bon mode d'entrée est sélectionné.

Comment connecter mon appareil Bluetooth à l'ONKYO HTRC330 ?

Pour connecter un appareil Bluetooth, activez le Bluetooth sur votre appareil, puis mettez l'ONKYO HTRC330 en mode Bluetooth. Sélectionnez l'ONKYO HTRC330 sur la liste des appareils disponibles sur votre appareil.

Comment mettre à jour le firmware de l'ONKYO HTRC330 ?

Vous pouvez mettre à jour le firmware via l'interface de menu de l'appareil. Connectez l'ONKYO HTRC330 à Internet, accédez aux paramètres, puis recherchez l'option de mise à jour du firmware.

L'ONKYO HTRC330 s'éteint tout seul, que faire ?

Cela peut être dû à une surchauffe. Assurez-vous que l'appareil est bien ventilé. Vérifiez également les réglages d'auto-extinction dans le menu.

Comment changer les réglages de l'égaliseur ?

Accédez au menu de l'égaliseur via la télécommande. Vous pouvez ajuster les différentes fréquences selon vos préférences sonores.

L'ONKYO HTRC330 ne s'allume pas, que vérifier ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Si l'appareil ne répond toujours pas, essayez de le brancher sur une autre prise.

Comment régler la source audio de l'ONKYO HTRC330 ?

Utilisez la télécommande pour appuyer sur le bouton 'Input' et sélectionnez la source audio souhaitée parmi les options disponibles.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez que les piles de la télécommande sont en bon état et correctement installées. Si le problème persiste, essayez de réinitialiser la télécommande.

Comment configurer le système de haut-parleurs ?

Accédez au menu de configuration des haut-parleurs et suivez les instructions pour définir le nombre de haut-parleurs et leur position.

MODE D'EMPLOI HTRC330 ONKYO

Manuel d'instructions

Merci d'avoir porté votre choix sur le ampli-tuner Audio-Video de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l'appareil et de le mettre sous tension. Observez les instructions données dans ce manuel afin de pouvoir profiter pleinement de votre nouveau ampli-tuner Audio-Video.

Conservez ce manuel afin de pouvoir le consulter ultérieurement.

Mise sous tension et opérations de base.... Fr-17

Opérations plus sophistiquées... Fr-28

Commander d'autres appareils.. Fr-37

Un symbole d'éclair fléché le fait que certains organes internes non-isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Un point d'exclamation des instructions importantes relatives à l'entretien et à l'utilisation du produit.

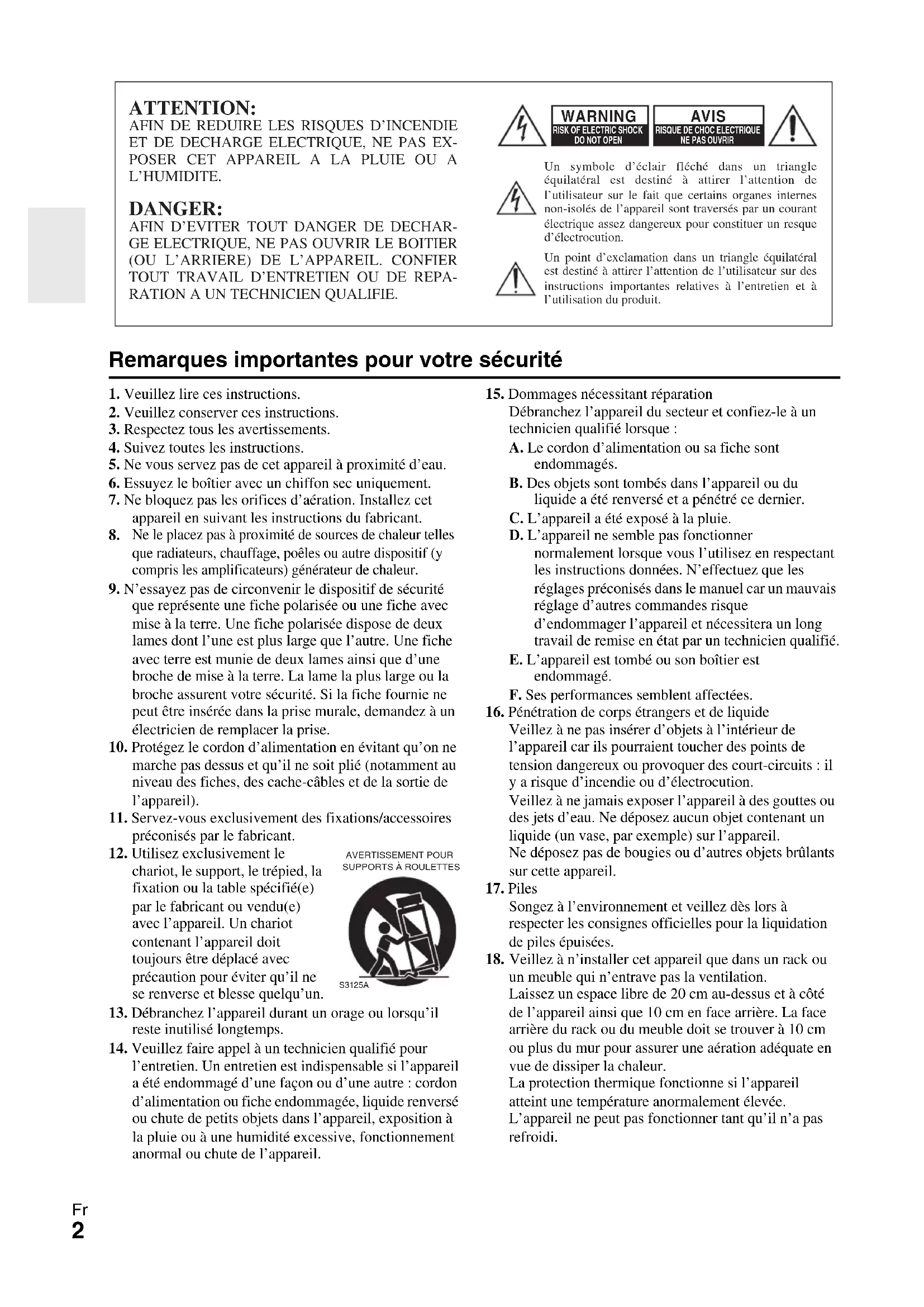

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d'eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne bloquez pas les orifices d'aération. Installez cet appareil en suivant les instructions du fabricant.
8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les amplificateurs) générateur de chaleur.
9. N'essayez pas de circonvenir le dispositif de sécurité que représente écurité. Si la fiche fournie ne peut être insérée dans la prise murale, demandez à un electricien de remplacer la prise.
10. Protegez le cordon d'alimentation en évitant qu'on ne marche dessus et qu'il ne soit piétin
11. Servez-vous exclusivement des fixations/accessoires préconisés par le fabricant.
12. eil. Un chariot contenant l'appareil doit toujours être déplacé avec précaution pour éviter qu'il ne se renverse et blesse quelqu'un.

AVERTISSEMENT POUR SUPPORTS À ROULETTE

1. Débranchez l'appareil durant un orage ou lorsqu'il reste inutilisé longtemps.
2. Veuillez faire appel à un technicien qualifié pour l'entretien. Un entretien est indispensable si l'appareil a été endommagé d'une façon ou d'une autre: cordon d'alimentation ou fiche endommagée, liquide renversé ou chute de petits objets dans l'appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l'appareil.
3. Dommages nécessitant réparation

Débranche l'appareil du secteur et confiez-le à un technicien qualifié lorsque :

A. Le cordon d'alimentation ou sa fiche sont endommagés.

B. Des objets sont tombés dans l'appareil ou du liquide a été renversé et a pénétré ce dernier.

L'appareil a été exposé à la pluie.

D. L'appareil ne semble pas fonctionner normalement lorsque vous l'utilisez en respectant les instructions données. N'effectuez que les réglages préconisés dans le manuel car un mauvais réglage d'autres commandes risque d'endommager l'appareil et nécessitera un long travail de remise en état par un technicien qualifié.

L'appareil est tombé ou son boîtier est endommagé.

F. Ses performances semblent affectées.

1. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pour t contenant un liquide (un vase, par exemple) sur l'appareil. Ne déposez pas de bougies ou d'autres objets brûlants sur cet appareil.
2. Piles

Songez à l'environnement et veillez lors à respecter les consignes officielles pour la liquidation de piles épuisées.

1. Veillez à n'installer cet appareil que dans un rack ou un meuble qui n'entrave pas la ventilation. Laissez un espace libre de 20 cm au-dessus et à côté de l'appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

La protection thermique fonctionne si l'appareil atteint une température anormalement élevée.

L'appareil ne peut pas fonctionner tant qu'il n'a pas refroidi.

1. Enregistrement et droits d'auteur—Outre pour l'utilisation privée, tout enregistrement d'œ
2. Fusible—Le fusible à l'intérieur du appareil ne peut pas être remplacé par l'utilisateur. Si vous n'arrivez pas à mesurer l'appareil sous tension, adressez-vous à votre revendeur Onkyo.
3. Entretien—Essuyez régulièrement le boîtier de l'appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d'eau et de détergent doux. Essuyez ensuite l'appareil avec un chiffon propre et sec. N'utilisez jamais de chiffons rê ître la sénégraphie du boîtier.

Avertissement

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L'APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS.

La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrêté de l'appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l'unité du secteur, veuillez déconnecter le cordon d'alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment.

Presser le bouton [ON/STANDBY] pour sélectionner le mode veille ne permet pas de se déconnecter du secteur. Si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

Prudence

Une pression sonore excessive provenant d'oreillettes ou d'un casque peut entraîner une perte d'acuité auditive.

Avertissement

Evitez d'exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d'un feu etc.).

1. Ne touchez jamais cet appareil avec des mains mouillées. — Ne manipulez jamais cet appareil ou son cordon d'alimentation avec des mains mouillées ou humides. Si de l'eau ou tout autre liquide pénètre à l'intérieur de l'appareil, faites-le vérifier par votre revendeur Onkyo.

8. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-vous de l'emballage d'origine pour l'emballer comme il l'était lors de son acquisition.
• Ne posez pas d'objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.
• Les panneaux supérieur et latéraux de l'appareil peuvent venir chauds après un usage prolongé. C'est parfaitement normal.
• Si vous n'utilisez pas l'appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l'utiliser de temps en temps.

Modèle pour les canadiens

REMARQUE: CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA.

Sur les modèles dont la fiche est polarisée :

ATTENTION: POUR ÉVITER LES CHOCKS

ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE

CORRESPONDANTE DE LA PRESE ET POUSSER JUSQU'AU FOND.

Assurez-vous que le carton contient bien les accessoires suivants:

Antenne FM interieure (→page 16)

Antenne cadre AM (→page 16)

Étiquettes pour les cables d'enceinte (→page 11)

Télécommande (RC-799M) et deux piles (type AA/R6) (→page 4)

• La référence figurant à la fin du nom du produit dans les catalogues et sur l'emballage indique la couleur du produit. Les caractéristiques techniques et le fonctionnement du produit ne changent pas, quelle que soit la couleur du produit.

Remarque

Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles. - Ne mélangez pas des piles neuves avec des piles usagées et n'insérez pas des piles de types différents. - Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d'endommagement par fuite ou corrosion. - Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d'endommagement par fuite ou corrosion.

Pointage de la télécommande

Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'ampli-tuner AV, tel qu'indiqué ci-dessous.

Capteur de télécommande

Remarques importantes pour votre sécurité 2 Précautions 3 Accessoires fournis 4 Fonctionnalités 6 Panneaux avant et arrière 7 Panneau avant 7 Écran 8 Panneau arrière 8 Télécommande 9 Commandes de l'ampli-tuner AV 9

Branchements

Branchement de l'ampli-tuner AV. 10

Branchement de vos enceintes 10 A propos des branchements audiovisuels 12 Branchement d'appareils au moyen d'un câble HDMI 13 Raccordement de vos appareils 14 Raccordement d'appareils Onkyo RI 15 Branchement d'un appareil d'enregistrement 15 Raccordement de l'antenne 16 Branchement du cordon d'alimentation 16

Mise sous tension et opérations de base

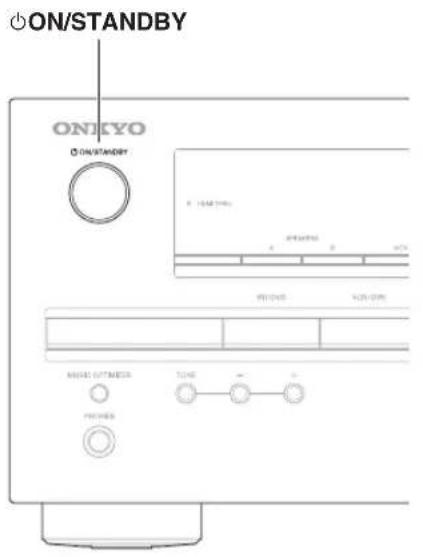

Mise sous/hors tension de l'ampli-tuner AV. 17

Mise sous tension. 17 Extinction. 17

Lecture 18

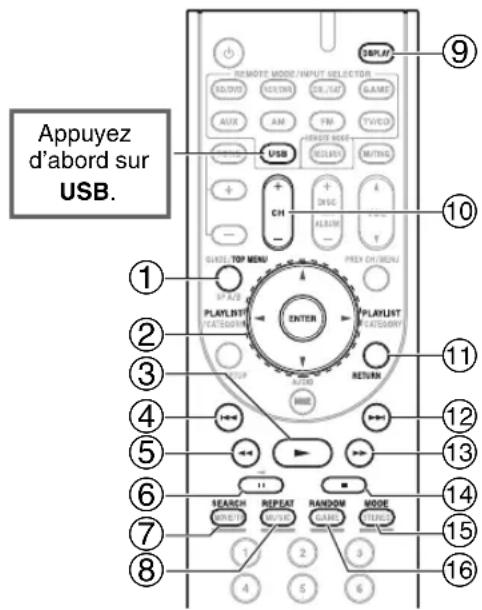

Lecture depuis l'appareil raccordé 18 Commande du contenu de périphériques USB. 18 Compréhension des icônes de l'afficheur 19 Lecture sur un iPod/iPhone via USB 19 Lecture sur un périphérique USB 20 Écoute de la radio AM/FM. 20

Utilisation des fonctions de base 22

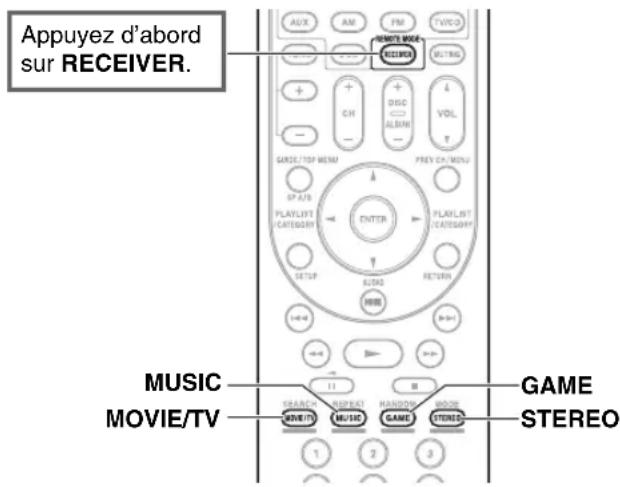

Utilisation des modes d'écoute 22 Utilisation du menu principal 25 Sélection des enceintes A et B. 25 Utilisation de la minuterie de désactivation automatique 25 Réglage de la luminosité de l'écran 26 Affichage des informations relatives à la source. 26 Modification de l'affichage de l'entrée 26 Utilisation de Music Optimizer 26 Activation du mode sourdine de l'Ampli-tuner AV 27 Utilisation d'un casque 27 Enregistrement 27

Opérations plus sophistiquées

Configuration avancée 28

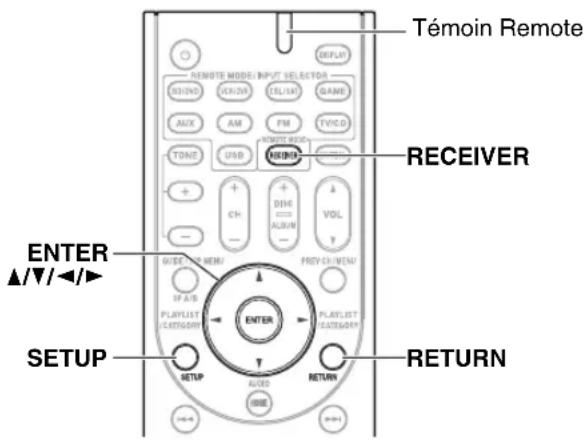

Menu de configuration OSD 28 Procedures courantes dans le menu de configuration 28 HDMI Input (Entrée HDMI) 29 Component (Entrée vidéo composantes) 29 Digital Audio (Entrée audio numérique) 29 Sp Config (Configuration des enceintes) 30 Sp Distance (Distance des enceintes) 30 Level Cal (Calibrage du niveau) 31 Audio Adjust (Ajustement audio) 31 Source Setup (Configuration de la source) 32 Hardware (Matériel) 33 HDMI Setup (Réglage HDMI) 34 Utilisation des réglages audio 35

Commande differentes appareils

Lecture sur iPod/iPhone via une station d'accueil

Onkyo. 37 Utilisation de la station d'accueil Onkyo 37 Commande de votre iPod/iPhone 37

Commander d'autres appareils Onkyo. 39

Codes de télécommande préprogrammés 39 Saisie des codes de télécommande préprogrammés. 39 Codes de télécommande pour les appareils Onkyo raccordés via RI 39 Réinitialisation des boutons de REMOTE MODE....40 Réinitialisation de la télécommande 40 Commande d'autres appareils. 40

Annexe

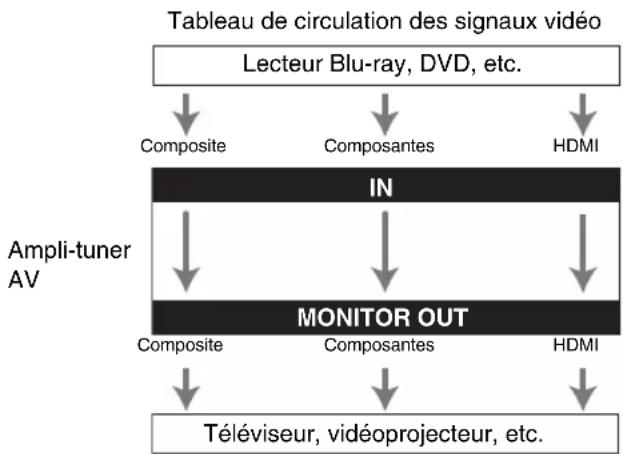

Dépannage 42 Conseils de connexion et trajet du signal vidéo 46 Fonctionnalités USB 47 À propos de l'interface HDMI 48 Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD 49 Caractéristiques techniques 51

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant VCR/DVR enfoncé, appuyez sur ON/STANDBY

(→ page 42).

Amplificateur

• 60 W par canal à 8 ohms (FTC)
• Circuit d'optimisation du réglage du gain et du volume
• Transformateur H. C. P. S. (alimentation à courant élevé) massif et de forte puissance

Traitement

HDMI (Canal de retour audio, 3D, DeepColor, x.v.Color*1, Lip Sync, DTS*2-HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD*3, Dolby Digital Plus, DSD et PCM multicanaux) - Configuration « non-scaling » - Mémoire mode d'écoute A-Form Mode direct - Music Optimizer*4 pour les fichiers musicaux numériques compressés - Convertisseurs N/A 192 kHz/24 bits - Traitement DSP 32 bits puissant et extrêmement précis

Connexions

• 3 entrées et 1 sortie HDMI*5 Commande du système R1HD d'Onkyo
• 3 entrées numériques (2 optiques / 1 coaxiale)
• Commutation en vidéo composante (2 entrées/1 sortie)
• Entrée USB sur le panneau avant pour les périphériques mémoire et les modèles iPod®/iPhone®*6

Divers

• 40 stations FM/AM préréglées
• Réglage du répartiteur (40/50/60/70/80/90/100/120/150/200 Hz)
• Fonction de commande de la synchro A/V (jusqu'à 400 ms)
• Fonction de mise en veille automatique
• Affichage sur écran via la liaison HDMI

*1 « x.v. Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains ^ 5451942;5956674;5974380;5978762;6226616; 6487535;7212872;7333929;7392195;7272567 et d'autres brevets américains et étrangers en cours de validité ou d'enregistrement. DTS et son symbole sont des marques déposées, &DTS-HD, DTS-HD Master Audio et les logos DTS sont des marques commerciales de DTS, Inc. Le produit comprend les logiciels. © DTS, Inc. Tous droits réservés.

Fabriqué sous licence concédée par la société Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques de la société Dolby Laboratories.

*4 Music Optimizer™ est une marque de la société Onkyo Corporation.

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d'autres pays. »

iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d'autres pays.

« Made for iPod » et « Made for iPhone » signifient qu’un accessoire électronique a été conçu pour se connecter spécifiquement sur un iPod ou un iPhone, respectivement, et qu’il a été homologué par le développeur conformément aux normes de performance d’Apple. Apple n’est pas responsable de l’utilisation de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation.

Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Panneau avant

(10)

Les nombres de page indiqués entre parenthèses indiquent les pages où vous pouvez trouver des explications concernant les différents éléments.

① Bouton ON/STANDBY (17) ② Témoin HDMI THRU (34) ③ Boutons SPEAKERS A et B (25) ④ Capteur de télécommande (4) ⑤ Boutons LISTENING MODE (22) ⑥ Écran (8) ⑦ Bouton DIMMER (26) ⑧ Bouton MEMORY (21) Bouton TUNING MODE (20) Bouton DISPLAY (26) ① Bouton SETUP (28)

Touches directionnelles TUNING, PRESET (20 à 21) et boutons ENTER Bouton RETURN Commande MASTER VOLUME (18) Bouton MUSIC OPTIMIZER (26, 36) Prise PHONES (27) Boutons TONE et de niveau de la tonalité (35) Boutons du selecteur d'entrée (18) Prises AUX INPUT AUDIO et VIDEO (14, 27) Port USB (14)

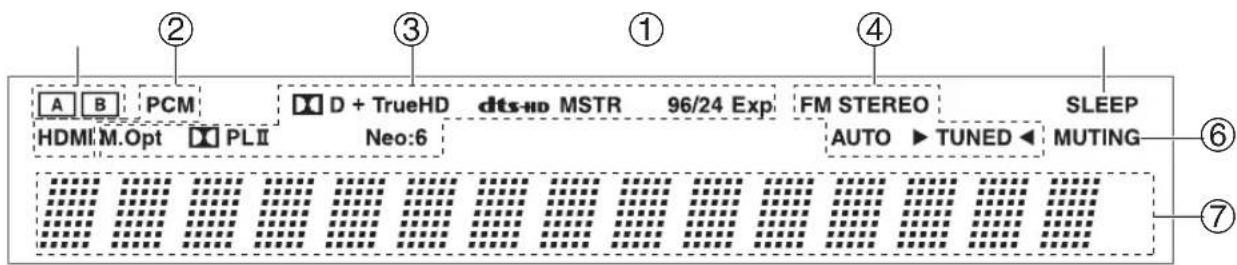

Écran

Pour toute information complémentaire, reportez-vous aux pages indiquées entre parenthèses.

Témoins d'enceinte A et B (25) Témoin SLEEP (25) Témoins d'entrée audio Témoin MUTING (27) Témoins de format et de mode d'écoute (22, 26) Zone de message Témoins de syntonisation (20)

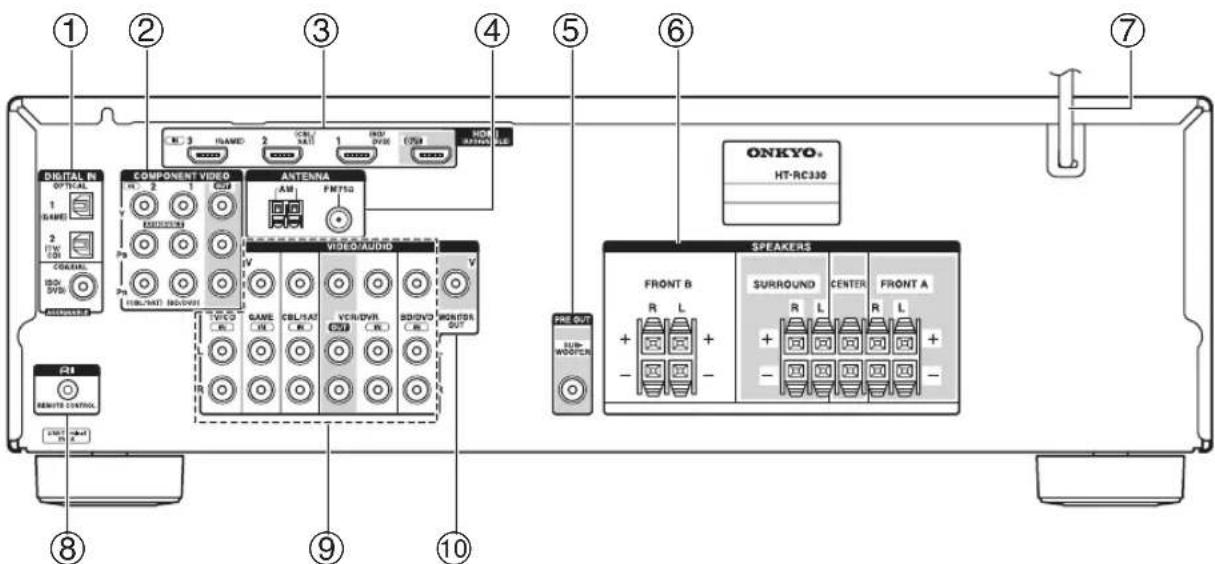

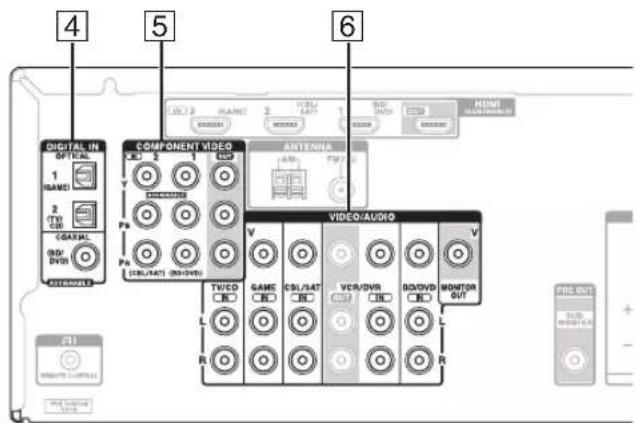

Panneau arrêté

① Prises DIGITAL IN COAXIAL et OPTICAL ② Prises COMPONENTVIDEO IN et OUT (3) Prises HDMI IN ct OUT (4) Prise FM ANTENNA et borne AM ANTENNA ⑤ Prisc SUBWOOFER PRE OUT (6) Bornes SPEAKERS (FRONT A, CENTER, SURROUND, FRONT B) ⑦ Cordon d'alimentation

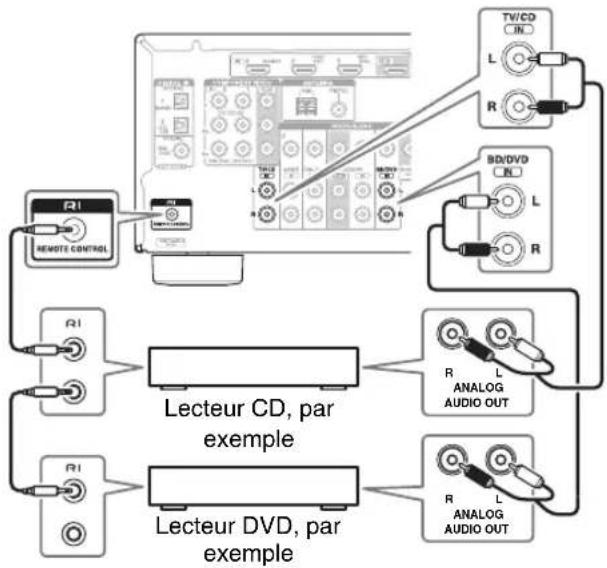

⑧ Prise RI REMOTE CONTROL Prises video composite et audio analogue (BD/DVD IN, VCR/DVR IN et OUT, CBL/SAT IN, GAME IN, TV/CD IN) ⑨ Prise MONITOR OUT V

Consultez « Branchement de l'Ampli-tuner AV ». Le branchement (→ pages 10 à 16).

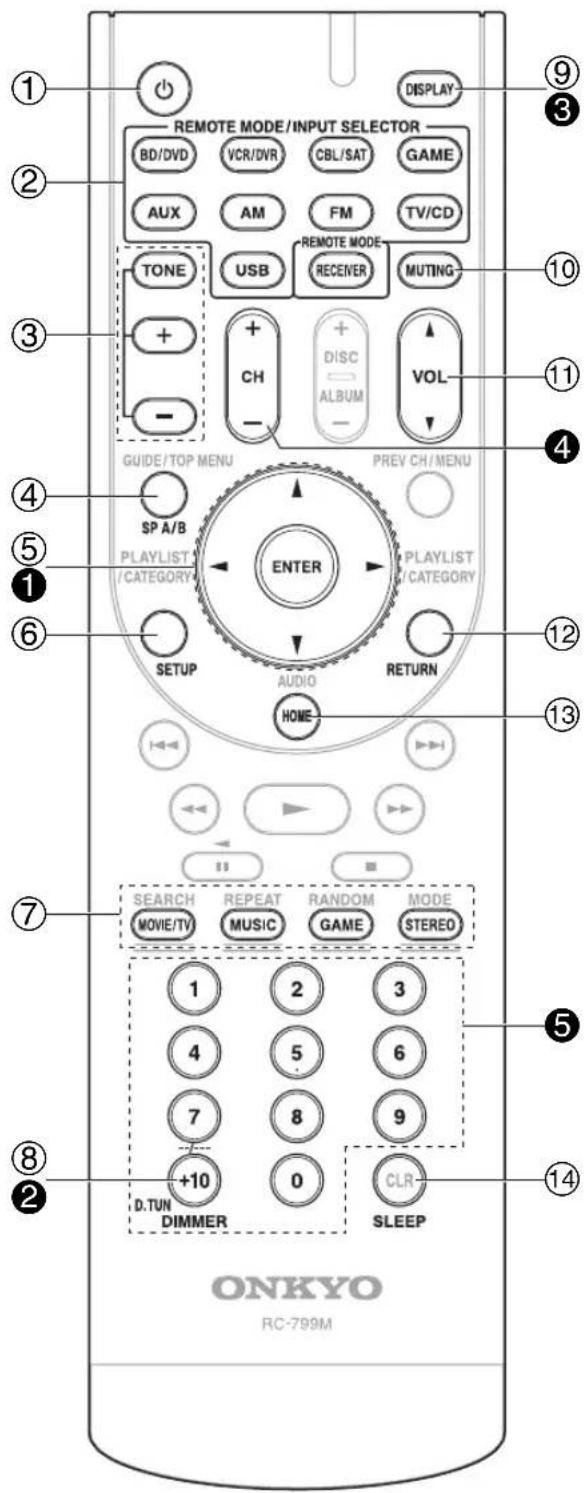

Commandes de l'ampli-tuner AV

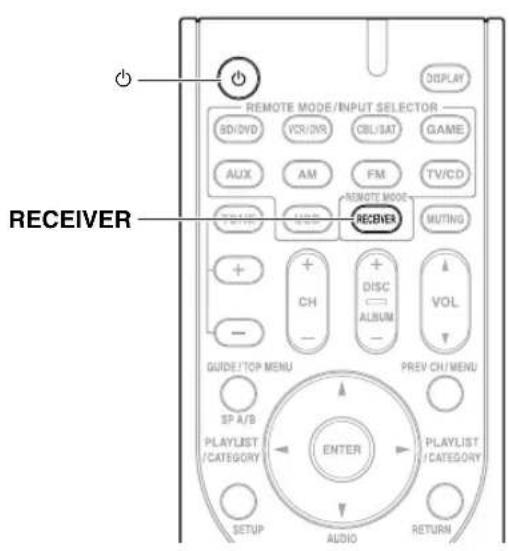

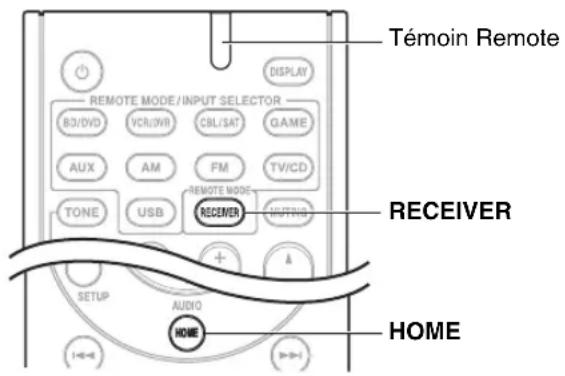

Pour utiliser l'ampli-tuner AV, appuyez sur RECEIVER pour sélectionner le mode Récepteur. Vous pouvez également utiliser la télécommande pour contrôler votre lecteur disque Blu-ray/DVD, votre lecteur CD Onkyo et d'autres appareils. Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire ( page 39).

Pour toute information complémentaire, réferez-vous aux pages indiquées entre parenthèses.

Bouton (17) Boutons REMOTE MODE/INPUT SELECTOR (18, 39 à 40) Boutons TONE, + et - (35) Bouton SP A/B (25) Touches directionnelles △ / ▽ / ▲ / ▼ et bouton ENTER Bouton SETUP (28) Boutons LISTENING MODE (22) Bouton DIMMER (26) Bouton DISPLAY (26) Bouton MUTING (27) Bouton VOL ▲ ▽ (18) Bouton RETURN Bouton HOME (25) Bouton SLEEP (25)

Commande du tuner

Pour commander le tuner de l'ampli-tuner AV, appuyez sur le bouton AM ou FM.

Boutons flèche ▲/▼ (20) • Bouton D. TUN (21) Bouton DISPLAY 4 Bouton CH +/- (21) • Boutons numérotés (21)

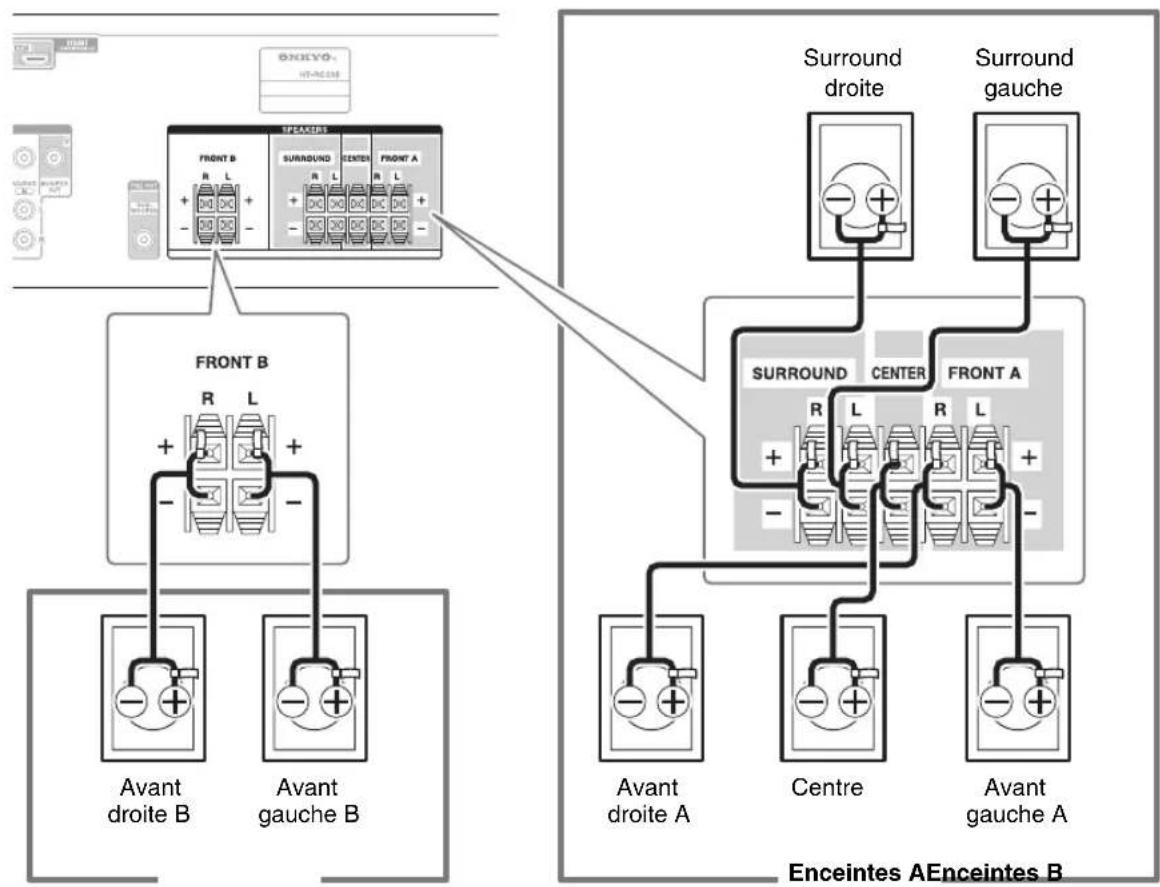

Branchement des câbles d'enceinte

L'illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée.

Bornes d'enceinte à pousser

Dénudez les extrémités des câbles d'enceinte sur 10 à 12 mm environ et torsadez les fils dénudés comme indiqué sur la figure.

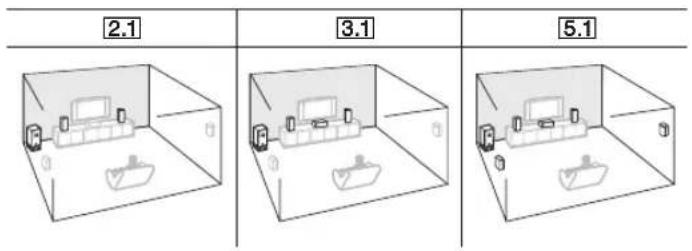

Configuration des enceintes

Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d'enceintes dont vous disposez.

Quel que soit le nombre d'enceintes que vous utilisez, il est recommandé d'utiliser un subwoofer pour pouvoir bénéficier de graves puissants.

Pour tirer le meilleur parti de votre système de son surround, vous devez procéder manuellement à un certain nombre de réglages sur les enceintes (→ page 30).

Mise en place des étiquettes des câbles d'enceinte

Les bornes d'enceinte comportent un code couleur pour leur identification.

Enceinte Couleur
Avant gauche Blanc
Avant droite Rouge
Centre Vert
Surround gauche Bleu
Surround droite Gris

Les étiquettes fournies pour les câbles d'enceinte obéissent au même code de couleurs et vous devez les fixer sur le fil positif (+) de chaque câble d'enceinte, conformément au tableau ci-dessus. Tout ce qu'il vous reste ensuite à faire est d'associer l'étiquette de chaque couleur à la borne d'enceinte correspondante.

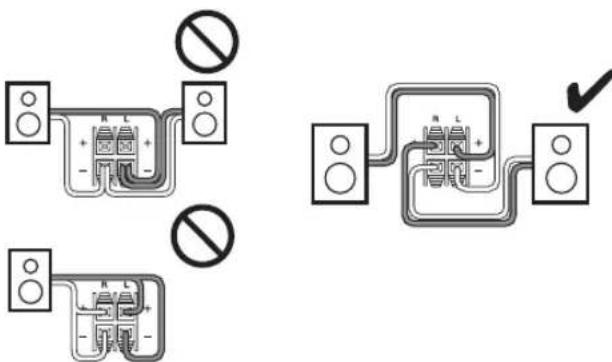

Précautions concernant le branchement des enceintes

Lisez ce qui suit avant de brancher vos enceintes : - Vous pouvez brancher des enceintes d'une impédance comprise entre 6 et 16 ohms. Si vous utilisez des enceintes dotées d'une impédance plus faible et que vous utilisez l'amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection de l'amplificateur intégré risque de se déclencher. - Débranchez le cordon d'alimentation de la prise murale avant de procéder aux branchements. - Lisez les instructions fournies avec vos enceintes. - Faites très attention à respecter la polarité des câbles de vos enceintes. En d'autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (-). Si vous inversez les polarités, le son sera déphasé et ne semble pas naturel. - Des câbles d'enceintes excessivement longs ou fins peuvent nuire à la qualité du son ; ils sont donc à éviter. - Faites attention de ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d'endommager l'ampli-tuner AV.

• Veillez à ce que l'âme métallique du câble ne soit pas en contact avec le panneau arrière de l'ampli-tuner AV. Vous risqueriez d'endommager l'ampli-tuner AV.

• Ne branchez pas plus d'un câble par borne d'enceinte. Vous risqueriez d'endommager l'ampli-tuner AV.
• Ne branchez pas une enceinte à plusieurs bornes.

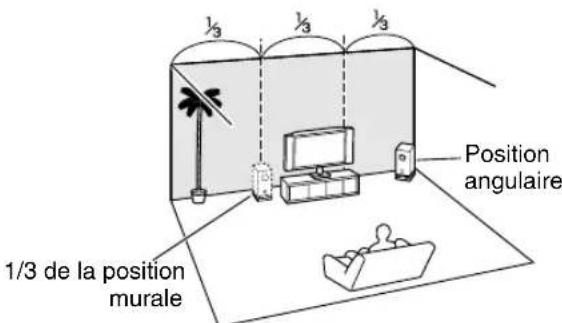

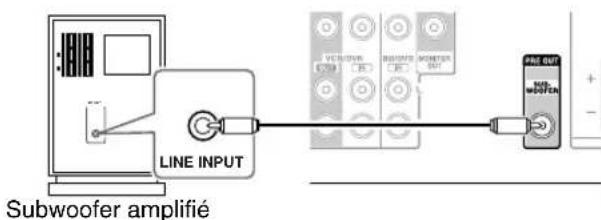

Utilisation d'un subwoofer (caisson de basses)

Pour trouver la meilleure position possible pour votre subwoofer, mettez un film ou un morceau musical comportant de bons sons graves et faites des essais en plaçant votre subwoofer à différents endroits de la pièce. Choisissez celui qui offre les meilleurs résultats.

Conseil

• Si votre subwoofer n'est pas doté d'un amplificateur intégré et que vous utilisez un amplificateur externe, raccordez la prise pré-sortie du subwoofer à une entrée de l'amplificateur.

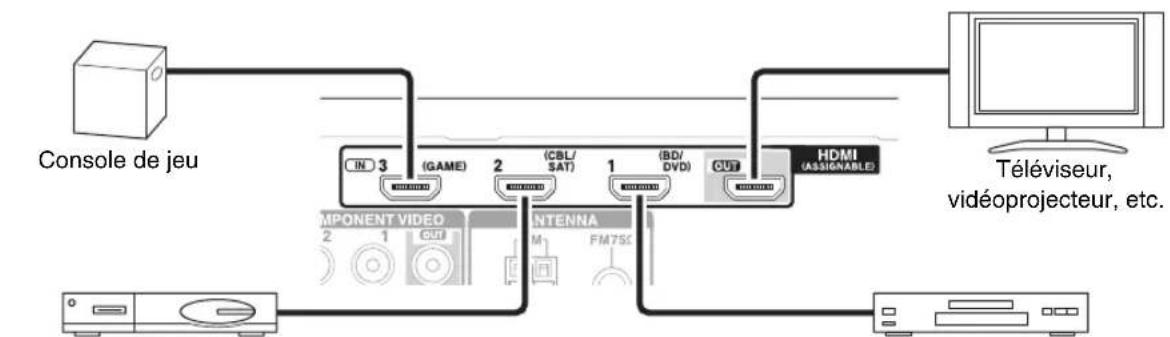

Image connectée avec un appareil audiovisuel

Cable HDMI Autres câbles : Vidéo et audio Téléviseur, videoprojecteur, etc. Console de jeu

Téléviseur, videoprojecteur, etc. Console de jeu

• Avant d'effectuer des branchements AV, lisez les manuels d'utilisation fournis par les fabricants de vos appareils audiovisuels.
• Ne branchez pas le cordon d'alimentation tant que vous n'avez pas terminé et contrôlé tous les branchements audiovisuels.
• Insérez les fiches à fond afin d’établir un bon contact (de mauvais branchements peuvent causer des parasites ou des dysfonctionnements).
• Afin de prévenir les interférences, tenez les câbles audio et vidéo éloignés des cordons d'alimentation et des câbles d'enceinte.

Cables et prises AV

Vidéo et audio HDMI Les branchements HDMI peuvent acheminer des signaux
			numériques video et audio.
Vidéo Vidéo composantes	Y PB PR	Vert Bleu Rouge	La vidéo composantes sépare les signaux de luminance (Y) et de différence de couleur (PB, PR), et offre ainsi une image d'une qualité optimale (certains fabricants de dévelopseurs signalent différemment leurs prises video composantes).
Vidéo composite La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo.
Audio Audio numérique optique	OPTICAL		Les branchements numériques optiques vous permettent de profiter d'un son numérique tel que le PCM*, le Dolby Digital ou le DTS. La qualité audio est similaire à cette obtenue avec un branchement coaxial.
Audio numérique coaxial	Orange		Les branchements numériques coaxiaux vous permettent de profiter d'un son numérique tel que le PCM*, le Dolby Digital ou le DTS. La qualité audio est similaire à cette obtenue avec un branchement optique.
Audio analogique (RCA)	Blanc R O	Blanc R O	Les branchements audio analogiques (RCA) acheminent des signaux audio analogiques.

• Le taux d'échantillonnage disponible pour le signal d'entrée PCM est 32/44,1/48/88,2/96 kHz. Même 176,4/192 kHz est efficace dans le cas d'une connexion HDMI.

Remarque

L'ampli-tuner AV ne prend pas en charge les prises PERITEL. - Les prises numériques optiques de l'ampli-tuner AV sont dotées de couvercles de protection qui s'ouvrent lorsqu'une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond.

Mise en garde

• Afin de ne pas endommager le couvercle de protection, tenez la fiche optique droite lorsque vous l'inserez ou la retirez.

Branchement d'appareils au moyen d'un cable HDMI

Décodeur câble/satellite, etc. Lecteur Blu-ray/lecteur DVD

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous.

: L'attribution peut être modifiée ( page 29).

Prise Appareils Affectable
Entrée HDMI IN1	Lecteur Blu-ray/lecteur DVD √
	HDMI IN2 Décodeur cable/satellite, etc. √
	HDMI IN3 Console de jeu √
Sortie HDMI OUT	Téléviseur, vidéoprojecteur, etc.

Conseil de connexion et trajet du signal vidéo → (page 46) · « À propos de l'interface HDMI » (→ page 48) - « Utilisation d'un téléviseur, d'un lecteur ou d'un enregistreur compatible RIHD » (→ page 49)

Fonction de canal audio de retour (ARC)

La fonction de canal audio de retour (ARC) permet aux téléviseurs compatibles HDMI d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV (→ page 34).

• Pour utiliser la fonction ARC, vous devez utiliser le réseau d'entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC et « HDMI Ctrl(RIHD) » être réglée sur « On » ( page 34).

Conseil

Pour écouter les signaux audio reçus par les prises HDMI IN par les enceintes du téléviseur.

• Réglez le paramètre « HDMI Ctrl(RIHD) » sur « On » pour un téléviseur compatible RIHD.
• Réglez le paramètre « Audio TV Out » sur « On » (→ page 34) pour un téléviseur compatible RIHD ou le paramètre « HDMI Ctrl(RIHD) » sur « Off ».
• Réglez le paramètre de sortie audio HDMI de votre Lecteur Blu-ray/lecteur DVD sur PCM. - Pour écouter le téléviseur via l'ampli-tuner AV, consultez « Raccordement de vos appareils » (→ page 14).

Remarque

• Lorsque vous écoutez les données audio lues par un appareil HDMI via l'ampli-tuner AV, réglez l'appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l'écran du téléviseur (sur le téléviseur, sélectionnez l'entrée de l'appareil HDMI branché à l'ampli-tuner AV). Si le téléviseur est éteint ou s'il est réglé sur une autre source d'entrée, aucun son ne sera émis par l'ampli-tuner AV ou le son émis risque d'être coupé. Lorsque le paramètre « Audio TV Out » est réglé sur « On » (→ page 34), et que vous écoutez par l'intermédiaire des enceintes de votre téléviseur, si vous activez la commande du volume de l'ampli-tuner AV, le son sera émis également par les enceintes de l'ampli-tuner AV. Lorsque le paramètre « HDMI Ctrl(RIHD) » est réglé sur « On » (→ page 34), et que vous écoutez par l'intermédiaire des enceintes de votre téléviseur compatible R1HD, si vous activez la commande du volume de l'ampli-tuner AV, le son est émis par les enceintes de l'ampli-tuner AV alors que les enceintes du téléviseur sont mises en sourdine. Pour couper les enceintes de l'ampli-tuner AV, modifiez les réglages, modifiez les réglages de votre téléviseur ou coupez le son de l'ampli-tuner AV.

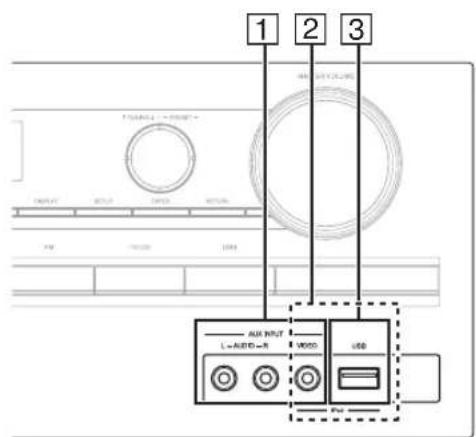

Raccordement de vos appareils

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Branchez vos appareils sur les prises appropriées. Les affectations d'entrée par défaut sont indiquées ci-dessous.

L'attribution peut être modifiée (→ page 29).

N° Prise Appareils Affectable
1	AUX INPUT VIDEO Caméscope, etc.
	AUDIO L/R
2	USB, AUX INPUT VIDEO*1		iPod/iPhone (lecture de téléphone)
3	USB*2		iPod, iPhone, lecteur MP3, clé USB à mémoire flash
4	DIGITAL IN OPTICAL 1 (GAME) Consoile de jeu√
				2 (TV/CD) Télériscur, Lecteur CD √
	COAXIAL (BD/DVD) Lecteur Blu-ray /lecteur DVD √
5	COMPONENT VIDEO	IN 1 (BD/DVD)	Lecteur Blu-ray/lecteur DVD, station d'accueil RI	√
		IN 2 (CBL/SAT)	Décodeur cable/satellite, station d'accueil RI, etc.	√
		OUT	Téléviseur, vidéoprojecteur, etc.
6	MONITOR OUT		Téléviseur, vidéoprojecteur, etc.
	BD/DVD IN		Lecteur Blu-ray/lecteur DVD
	VCR/DVR IN		Magnétoscope,graveur DVD/enregistreur videodimensionique, Station d'accueil RI
	CBL/SAT IN		Décodeur cable/satellite, etc.
	GAME IN		Console de jeu, Station d'accueil RI
	TV/CD IN		TV, lecteur CD, platine à cassette, MD, CD-R, platine disque*3, station d'accueil RI

1 Lorsque l'entrée USB est sélectionnée, vous pouvez entrer des signaux vidéo à partir de la prise AUX INPUT VIDEO. Les signaux vidéo entrés à partir de AUX INPUT VIDEO sont restitués sur la prise MONITOR OUT. 2 Ne raccordez pas le port USB de l'ampli-tuner AV sur un port USB de votre ordinateur. Il n'est pas possible de lire la musique qui se trouve sur tout ordinateur de cette manière via l'ampli-tuner AV. *3 Raccordez une platine disque (MM) qui possède un d'amplificateur de puissance phono intégré. Si votre platine disque (MM) n'en possède pas, vous aurez besoin d'un amplificateur de puissance phono disponible dans le commerce. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d'un préamplificateur MC du commerce ou d'un transformateur MC ainsi que d'un amplificateur de puissance phono. Consultez le manuel de votre platine disque pour plus de détails. Goutez à la qualité du son DTS et Dolby Digital grâce à une connexion [4]. - Si vous Lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principale et multicanal, assurez-vous de brancher la sortie stéréo principale à l'aide de la connexion 6.

Comment enregistrer des données vidéo

Consultez « Enregistrement » pour procéder à une connexion en vue d'un enregistrement vidéo (→ page 27).

Raccordement d'appareils onkyo RI

Assurez-vous que chaque appareil Onkyo est raccordé au moyen d'un câble audio analogique (connexion 6 dans les exemples d'installation) ( page 14). 2. Établissez la connexion RI (voir la figure). 3. Si vous utilisez une station d'accueil RI ou une platine à cassette, modifiez le réglage du paramètre Affichage d'entrée ( page 26).

Avec la fonction RI (Remote Interactive), vous pouvez utiliser les fonctions spéciales suivantes:

■ Mise en marche du système / Allumage automatique

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI et si l'ampli-tuner AV est en mode veille, ce dernier s'allumera automatiquement et sélectionnera cet appareil comme source d'entrée.

Changement direct

Lorsque vous lancez la lecture sur un appareil raccordé via une connexion RI, l'ampli-tuner AV sélectionne automatiquement cet appareil comme source d'entrée.

Telekommande

Vous pouvez utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils Onkyo compatibles RI. Il vous suffit de pointer la télécommande vers le capteur de télécommande de l'ampli-tuner AV au lieu de la pointer vers l'appareil. Vous devez tout d'abord saisir le code de télécommande approprié ( page 39).

Remarque

• N'utilisez que des câbles RI pour effectuer les connexions RI. Des câbles RI sont fournis avec les lecteurs Onkyo (DVD, CD, etc.).
• Certains appareils possèdent deux prises RI. Vous pouvez raccorder l'une ou l'autre à l'ampli-tuner AV. L'autre prise est destinée à raccorder d'autres appareils compatibles RI.
• Ne raccordez que des appareils Onkyo aux prises RI. Le branchement d'appareils d'autres marques risque de provoquer un dysfonctionnement.
• Certains appareils ne prennent pas en charge toutes les fonctions R1. Consultez les manuels d'utilisation fournis avec vos autres appareils Onkyo.

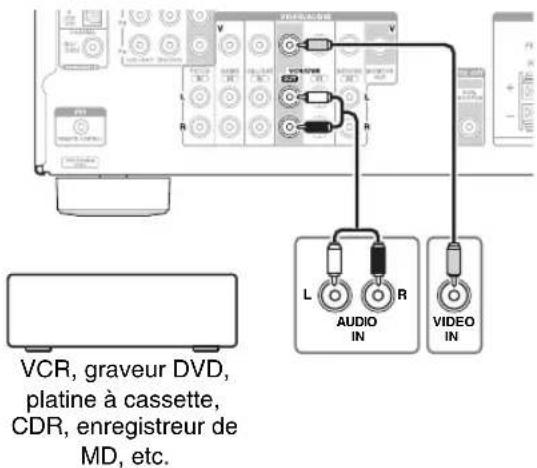

Branchement d'un appareil d'enregistrement

Consultez « Enregistrement » sur l'enregistrement (→ page 27).

Remarque

• L'ampli-tuner AV doit être sous tension pour pouvoir effectuer l'enregistrement. Aucun enregistrement n'est possible s'il est en mode veille.
• Si vous souhaitez enregistrer directement de votre téléviseur ou de votre magnétoscope sur le magnétoscope dédié à l'enregistrement sans passer par l'ampli-tuner AV, branchez les sorties audio et video du téléviseur/magnétoscope directement sur les entrées audio et video du magnétoscope dédié à l'enregistrement. Consultez les manuels d'utilisation de votre téléviseur et de vos magnétoscopes pour toute information complémentaire.
• Les signaux vidéo raccordés aux entrées vidéo composite ne peuvent être enregistrés que via des entrées vidéo composite. Si votre téléviseur/magnétoscope est raccordé à une entrée vidéo composite, le magnétoscope dédié à l'enregistrement doit impérativement être raccordé à une sortie vidéo composite.
• Les modes d'écoute Surround et DSP ne peuvent être enregistrés.
• Les disques Blu-ray et DVD protégés contre la copie ne peuvent être enregistrés.
• Les sources raccordées à une entrée numérique ne peuvent être enregistrées. Seules les entrées analogiques peuvent être enregistrées.
• Les signaux DTS seront enregistrés sous forme de parasites, par conséquent, n'essayez jamais d'effectuer un enregistrement analogique de CD ou de LD enregistrés au format DTS.

Raccordement de l'antenne

Cette section explique comment brancher l'antenne FM intérieure et l'antenne cadre AM.

L'ampli-tuner AV ne captera aucun signal radio sans antenne, c'est pourquoi vous devez brancher une antenne pour pouvoir utiliser le tuner.

Mise en garde

• Faites attention de ne pas vous blesser lorsque vous utilisez des punaises.

Antenne FM intérieure (fournie) Antenne cadre AN

Remarque

• Une fois votre ampli-tuner AV prêt à être utilisé, vous devrez rechercher une station de radio et positionner l'antenne de manière à obtenir la meilleure réception possible.
• Maintenez l'antenne cadre AM aussi éloignée que possible de votre ampli-tuner AV, de votre téléviseur, des câbles d'enceinte et des cordons d'alimentation.

Conseil

Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne FM intérieure fournie, essayez d'utiliser une antenne FM extérieure vendue séparément. - Si vous ne parvenez pas à obtenir une bonne réception avec l'antenne AM intérieure fournie, essayez d'utiliser une antenne AM extérieure vendue séparément.

Branchement du cordon d'alimentation

1 Insérez la fiche du cordon d'alimentation dans une prise murale.

Remarque

• Avant de brancher le cordon d'alimentation, branchez toutes vos enceintes et tous vos appareils audiovisuels.
• La mise sous tension de l'ampli-tuner AV peut entraîner une surtension passagère pouvant se manifester sur les autres appareils électriques branchés sur le même circuit. Si cela pose un problème, branchez l'ampli-tuner AV sur un circuit différent.

Mise sous tension

1 Appuyez sur ⌂ ON/STANDBY du panneau avant.

Appuyez sur RECEIVER, puis sur ○ sur la télécommande.

L'ampli-tuner AV s'allume ainsi que l'afficheur.

Extinction

1 Appuyez sur ⨀ ON/STANDBY du panneau avant.

Appuyez sur RECEIVER, puis sur ○ sur la télécommande.

L'ampli-tuner AV se met en mode veille. Pour éviter d'avoir un son trop fort lorsque vous allumez l'ampli-tuner AV, baissez toujours le volume sonore avant d'éteindre l'appareil.

Conseil

• Consultez « Veille automatique » à propos du réglage de l'alimentation (→ page 33).

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Ce manuel décrit la procédure à l'aide de la télécommande, sauf mention contraire.

Utilisation à l'aide de la télécommande

1. Appuyez sur RECEIVER, puis sur INPUT SELECTOR. 2. Lancez la lecture sur l'appareil source. Consultez aussi :

• « Lecture sur un iPod/iPhone via USB » (→ page 19)
• « Lecture sur un périphérique USB » (→ page 20) « Écoute de la radio AM/FM » (→ page 20)
• « Lecture sur iPod/iPhone via une station d'accueil Onkyo » (→ page 37)
• «Commande d'autres appareils Onkyo » (→page 39)

3 Pour ajuster le volume, utilisez VOL △/▽. 4 Sélectionnez un mode d'écoute et laissez-vous aller! Consultez aussi :

• « Utilisation des modes d'écoute » (→ page 22)

Utilisation de l'ampli-tuner AV

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source d'entrée. 2 Lancez la lecture sur l'appareil source. 3 Pour ajuster le volume, utilisez la commande MASTER VOLUME. 4 Sélectionnez un mode d'écoute et laissez-vous aller!

Commande du contenu de périphériques USB

Consultez « Commande d'autres appareils Onkyo » pour le fonctionnement d'autres appareils (→ page 39).

TOP MENU

Ce bouton permet d'afficher le menu principal de chaque support ou service.

② ▲/etENTER

Ces boutons permettent d'accéder aux menus.

Ce bouton permet de parcourir les pages.

En mode standard (iPod/iPhone), ce bouton permet de sélectionner des listes de lecture.

Ce bouton permet de commencer la lecture.

Ce bouton permet de sélectionner le début du morceau en cours de lecture. Appuyer deux fois sur ce bouton permet de sélectionner le morceau précédent.

(5)

Ce bouton permet de revenir rapidement en arrêt sur le morceau en cours.

Ce bouton permet de mettre la lecture en pause.

⑦ SEARCH

Vous pouvez basculer entre l'écran de lecture et l'écran de données pendant la lecture.

⑧ REPEAT

Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition.

Pour annuler la répetition de la lecture, appuyez à plusieurs reprises sur REPEAT jusqu'à ce que vous sélectionniez Arrêt.

⑨ DISPLAY

Ce bouton permet de commuter les informations sur les morceaux.

10	CH +/-En mode standard (iPod/iPhone), ce bouton permet de sélectionner des albums.
11	RETURNCe bouton permet de revenir au menu précédent.
12	►►ICe bouton permet de sélectionner le morceau suivant.
13	►►Ce bouton permet d'avancer rapidement sur le morceau en cours.
14	■Ce bouton permet d'arrête la lecture.
15	MODEVous pouvez commuter entre le mode standard et le mode Étendu pendant la lecture sur un iPod/iPhone.
16	RANDOMCe bouton permet d'utiliser la lecture aléatoire. Tous les morceaux du dossier courant seront lors de façon aléatoire.Lorsque toutes les chansons du dossier ont été lues une fois, elles seront toutes lues à nouveau dans un ordre aléatoire différent. Pour annuler la lecture aléatoire, pressez à nouveau ce bouton.

Remarque

• Les boutons que vous pouvez utiliser varient en fonction des périphériques et des supports utilisés pour la lecture.

Compréhension des icônes de l'afficheur

Cette section décrit les icônes qui s'affichent à l'écran pendant la lecture d'un support.

Icones affichées
Icone Description
D	Dossier
P	Piste
#	Lecture
II	Pause
×	Avance rapide
×	Retour rapide
#	Artiste
#	Album
1G	Répéter une piste
FG	Répéter dossier (péripérisque USB)
Q	Répéter
#	Aléatoire
H#	Album aléatoire (iPod/iPhone)

Lecture sur un ipod/iphone via USB

Cette section explique comment lire des fichiers musicaux sur un iPod/iPhone.

Modèles d'iPod/iPhone compatibles

Concoupour:

iPod touch (1ère, 2nde, 3e et 4e génération), iPod classic, iPod avec vidéo, iPod nano (1ère, 2nde, 3e, 4e, 5e et 6e génération), iPhone 4, iPhone 3GS, iPhone 3G, iPhone

1 Appuyez sur USB pour sélectionner l'entrée « USB »

2 Raccordez le câble USB fourni avec l'iPod/iPhone sur le port USB à l'avant de l'ampli-tuner AV.

Lors de la lecture du contenu de votre iPod/iPhone, le message « Connecting... » s'affiche à l'écran.

Appuyez sur MODE pour commuterr sur le mode Étendu.

Une liste du contenu de votre modèle d'iPod/iPhone s'affiche. Utilisez / pour ouvrir un dossier, puis appuyez sur ENTER.

Conseil

• Avec les réglages par défaut, l'iPod/iPhone fonctionne en mode standard.
• Appuyer à nouveau sur le bouton MODE permet de passer en mode Standard.
• Lorsque vous déconnectez l'iPod/iPhone, l'ampli-tuner AV enregistre le mode. Cela signifie que si vous vous déconnectez lorsque vous êtes en mode Étendu, l'ampli-tuner AV demarre en mode Étendu lors de la prochaine connexion à l'iPod/iPhone.
• Vous pouvez également utiliser les boutons △ / ▽, ENTER et TUNING MODE situés sur le panneau avant. TUNING MODE vous permet de commuter entre les modes.
• Lors de la connexion de votre iPod/iPhone à l'aide d'un câble USB, nous vous recommandons d'utiliser un câble USB officiel d'Apple Inc.

4 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou pour démarrer la lecture.

Commandes en mode standard

Les informations de contenu ne s'affichent pas à l'écran, mais peuvent être utilisées à l'aide de l'iPod/iPhone ou de la télécommande (USB).

Remarque

• Les modèles d'iPod suivants ne sont pas pris en charge en mode standard. Ces modèles d'iPod ne peuvent être commandés qu'en mode Étendu.
• iPod avec vidéo
• iPod nano (1ère génération)

Commandes en mode étendu

Les informations de contenu sont affichées (listes) à l'écran, et vous pouvez commander le contenu tout en regardant l'écran.

Liste de l'écran supérieur :

liste de lecture, artistes, albums, genres, morceaux, compositeurs, morceaux aléatoires, morceau en cours de lecture

Lecture sur un périphérique USB

Cette section explique comment lire des fichiers musicaux sur un périphérique USB (par exemple, des clés USB à mémoire flash et des lecteurs MP3).

Consultez aussi:

• « Fonctionnalités USB » (→ page 47).

1. Appuyez sur USB pour sélectionner l'entrée « USB ». 2. Branchez votre périphérique USB sur le port USB à l'avant de l'ampli-tuner AV.

Lors de la lecture du contenu de votre périphérique USB, le message « Connecting... » s'affiche à l'écran.

3 Appuyez sur ENTER. Une liste du contenu devrait s'afficher. Pour ouvrir un dossier, utilisez pour le sélectionner, puis appuyez sur ENTER. 4 Utilisez / pour sélectionner un fichier musical, puis appuyez sur ENTER ou pour démarrer la lecture.

Remarque

• Si le support que vous raccordez n'est pas pris en charge, le message « No Storage » s'affiche à l'écran.
• Si vous connectez un disque dur USB sur le port USB de l'ampli-tuner AV, nous vous recommandons d'utiliser son adaptateur secteur pour l'alimenter. L'ampli-tuner AV prend en charge les lecteurs MP3 USB qui prennent en charge la norme de classe de stockage de masse USB, ce qui autorise le raccordement de périphériques de stockage USB à des ordinateurs sans que des pilotes ou des logiciels spéciaux soient nécessaires. Veuillez noter que tous les lecteurs MP3 USB prennent en charge la norme de classe de stockage de masse USB. Consultez votre manuel d'utilisation du lecteur MP3 USB pour toute information complémentaire.
• Les fichiers musicaux WMA protégés sur un lecteur MP3 ne peuvent pas être lus.
• Onkyo décline toute responsabilité quels que soient les pertes ou les préjudices aux données stockées sur un périhérique de stockage de masse USB lorsque ce dernier est utilisé avec l'ampli-tuner AV. Nous vous recommandons de sauvegarder tous vos fichiers musicaux importants.
• Les lecteurs MP3 comportant des fichiers musicaux qui sont gérés avec un logiciel musical spécial ne sont pas pris en charge. L'utilisation avec tous les périhériques de stockage de masse USB, y compris la possibilité de les alimenter, n'est pas garantie.
• Ne connectez pas votre périphérique de stockage de masse USB via un concentrateur USB. Le périphérique de stockage de masse USB doit être raccordé directement au port USB de l'amplificateur AV.
• Si le périphérique de stockage de masse USB contient beaucoup de données, leur lecture par l'ampli-tuner AV peut prendre du temps.
• Les périphériques mémoire USB dotés de fonctions de sécurité ne peuvent pas êtrelus.

Écoute de la radio am/fm

Cette section décrit la procédure à l'aide des boutons du panneau avant, sauf mention contraire.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez mémoriser vos stations préférées parmi les stations préréglées afin de pouvoir y accéder plus rapidement.

Vous pouvez changer le pas en fréquence (⇒ page 33).

1 Appuyez sur AM ou FM pour sélectionner « AM » ou « FM »

Dans cet exemple, nous avons sélectionné FM.

Bande Fréquence

(L'affichage peut être différent d'un pays à l'autre.)

Mode de recherche automatique

1 Appuyez sur TUNING MODE de manière que le témoin AUTO s'allume sur l'écran. 2 Appuyez sur TUNING /

La recherche s'arrête lorsque le tuner détecte une station de radio.

Lorsque le tuner a détecté une station, le témoin TUNED s'allume. Lorsque le tuner a détecté une station FM stéréo, le témoin FM STEREO s'allume à l'écran, comme indiqué.

Conseil

• Recherche de stations FM stéréo à faible signal Si le signal émis par une station FM stéréo est faible, il peut parfois être impossible d'obtenir une bonne réception. Dans ce cas, passez en mode Recherche manuelle et écoutez la station en question en mode mono.

Recherche manuelle

En mode recherche manuelle, les stations FM sont diffusées en mono.

1. Appuyez sur TUNING MODE de manière que le témoin AUTO s’éteigne sur l’écran. 2. Appuyez et maintenez enfoncé TUNING △ / ▽. La fréquence cesse de changer lorsque vous relâchez le bouton. Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Recherche de stations par fréquence

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

1 Appuyez sur AM ou FM de la télécommande pour sélectionner « AM » ou « FM », suivi de D. TUN.

(L'affichage peut être différent d'un pays à l'autre.)

Vous avez 8 secondes pour saisir la fréquence de la station de radio à l'aide des boutons numérotés.

Par exemple, pour atteindre la fréquence 87,5 (FM), appuyez successivement sur les boutons 8, 7 et 5.

Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Pré-réglage de stations de radio am/fm

Vous pouvez memoriser jusqu'à 40 de vos stations de radio AM/FM préférées sous forme de stations pré-réglées.

1 Recherche la station de radio AM/FM que vous souhaitez mémoriser parmi les stations pré-régliées.

2 Appuyez sur MEMORY.

Le numéro de station préréglée clignote.

(L'affichage peut être différent d'un pays à l'autre.)

3 Pendant que le numéro de station préRéglée clignote (environ 8 secondes), sélectionnez un numéro de station préRéglée de 1 à 40 à l'aide de PRESET /. 4 Appuyez à nouveau sur MEMORY pour memoriser la station ou le canal.

La station ou le canal est mémorisé et le numéro de station préreglée cesse de clignoter.

Répétez cette procédure pour chacune de vos stations de radio AM/FM préférences.

1 Pour sélectionner une station préenregistrée, utilisez PRESET / sur l'ampli-tuner AV ou CH + / - de la télécommande.

Conseil

• Vous pouvez également utiliser les boutons numérotés de la télécommande pour sélectionner directement une station prérégée.

Suppression d'une station prérégistrée

1 Sélectionnez la station préréglée que vous souhaitez supprimer.

2 Tout en maintenant MEMORY enfoncé, appuyez sur TUNING MODE.

La station préréglée est supprimée et son numéro disparaît de l'afficheur.

Sélection des modes d'écoute

Consultez « Modes d'écoute » pour toute information complémentaire sur les modes d'écoute (→ page 23).

Bouton MOVIE/tv

Ce bouton permet de sélectionner les modes d'écoute destinés aux films et à la télévision.

Bouton MUSIC

Ce bouton permet de sélectionner les modes d'écoute destinés à la musique.

Bouton GAME

Ce bouton permet de sélectionner les modes d’écoute destinés aux jeux vidéo.

Bouton STEREO

Cette touche permet de sélectionner le mode d'écoute Stereo et All Channel Stereo.

• Les modes d'écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur /Blu-ray/DVD est raccordé à l'ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI).
• Les modes d'écoute que vous pouvez sélectionner dépendent du format du signal d'entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (→ page 26). Lorsqu'un casque est branché, vous pouvez sélectionner les modes d'écoute suivants : Mono, Direct et Stereo.
• Lorsque les enceintes A et B sont activées, vous ne pouvez sélectionner que les modes d'écoute Direct, Stereo, Mono ou T-D (Theater-Dimensional).

MOVIE/TV, MUSIC, GAME

Les modes d’écoute de l’ampli-tuner AV peuvent transformer la pièce où est installé votre système en une véritable salle de cinéma ou de concert et restituer un son haute fidélité et surround impressionnant.

Source d'entrée

Les formats audio suivants sont pris en charge par le mode d'écoute.

MONO	Il s'agit d'un son mono (monophonique).
STEREO	Il s'agit d'un son stéreo (stéréophonique). Deux canaux de signaux indépendants sont reprouits via deux enceintes.
5:1ch	Il s'agit d'un son surround 5.1 canaux. Ce système surround dispose de 5 canaux sonores principaux et d'un sixième canal subwoofer (appelez canal point un).
7:1ch *1	Il s'agit d'un son surround 7.1 canaux. Il s'agit d'une amélioration supplémentaire du son 5.1 canaux grâce à deux enceintes supplémentaires qui offrent unc'sonneille enveloppe sonore et un positionnement plus précis des sons.

*L'ampli-tuner AV reproduit cette source avec un son surround 5.1 canaux.

Disposition des enceintes

L'illustration indique les enceintes activées pour chaque canal. Consultez « Sp Config (Configuration des enceintes) » pour l'installation des enceintes (→ page 30).

① Enceintes avant ② Enceinte centrale ③ Subwoofer (4) Enceintes surround

Modes d'écoute DSP exclusifs d'Onkyo Modes d'écoute

Mode d'écoute Description		Source d'entrée	Disposition des enceintes
Orchestra*1Or c'est Rah	Adapté à la musique classique et à l'opéra, ce mode met en avant les canaux surround afin d'élargir l'image stéréo et simule la réverbération naturelle d'une grande salle.	MONOSTERE05.1ch7.1ch	[5.1]
Unplugged*1Unplugged	Parfait pour les instruments acoustiques, les paroles et le jazz, ce mode souligne l'image stéréo avant, ce qui donne l'impression d'être juste devant la scène.
Studio-Mix*1Studio-Mix	Adapté à la musique rock ou pop, ce mode d'écoute create un champ sonore vivant dotéd'une puissant image acoustique, comme si vous étiez dans une discothèque ou à un concert de rock.
TV Logic*1TV Logic	Ce mode ajoute une acoustique réalisiste aux émissions de télévision produites en studio, renforce les effets surround de l'intégrality du son et rend les voix plus claires.
Game-RPG*1Game-RPG	Dans ce mode, le son donne une sensation spectaculaire d'atmosphère similaire au mode Orchestre.
Game-Action*1Game-Action	Dans ce mode l'emplacement sonore est distinct avec une accentuation des graves.
Game-Rock*1Game-Rock	Dans ce mode, la pression sonore est accentué pour accroître la sensation dc direct.
Game-Sports*1Game-Sports	Dans ce mode, la réverbération est augmentée et l'emplacement sonore légèrement réduit.
All Ch StereoAll Ch Stereo	Idéal pour la musique d'ambiance, ce mode emplit la totalité de la zone d'écoute d'un son stéréo provenant des enceintes avant, surround et surround arrêté.		[3.1] [5.1]
Full MonoFull Mono	Dans ce mode, toutes les enceintes produit le même son en mono : ainsi, le son que vous entendez est le même qu'que soit l'endetto de la piece où vous vous trouvez.
T-D (Theater-Dimensional)*1T-D	Avec ce mode, vous pouze bénéficier d'un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont lessons atteignent les oreilles gauche et croite de l'auditeur. Il se peut que le résultat ne soit pas satisfaisant s'il y a trop de réverbération. Nous vous recommendons donc d'utiliser ce mode dans un environnement ne compteant que peu ou pas de réverbération naturelle.		[2.1] [3.1] [5.1]

Mode d'écoute Description		Source d'entrée	Disposition des enceintes
Direct	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sans traitement surround. La configuration des enceintes (présence des enceintes) et la distance des enceintes sont activées, mais l'essential du traitement définis via le menu principal est désactivé. A/V Sync n'a pas d'effet sur l'audio analogique. Consultez « Configuration avancée » pour toute information complémentaire (→ page 28).	MONO	[2.1] [3.1]
		STEREO	[5.1]
		5.1ch
		7.1ch
Stereo	Le son est émis par les enceintes avant gauche et droite et par le subwoofer (caisson de basses).
Stereo
Mono	Ce mode est à utiliser lorsqu vous regardez un vieux film enregistré en mono ou si vous regardez ce film avec une bande-son en langue étrangère enregistrée en mono. Il peut également être utilisé avec des DVD ou d'autres sources contenant des données audio multiplexées (DVD de karaoke, par exemple).
Mono
Multichannel Ce mode doit être utilisé avec les sources multicanaux PCM.		51ch	3.1[5.1]
Multichannel Ce mode doit être utilisé avec les sources multicanaux PCM.
Dolby Pro Logic IIPL MoviePL MusicPL Game	Le mode Dolby Pro Logic II permet à n'importequelle source à 2 canaux d'être lue avec un son 5.1 canaux. Il offre un son surround très naturel et pur qui enveloppe littérallyment l'auditeur. Tout comme la musique et les films, les yeux videopermectent également de bénéficiair d'effets spatiaux étonnants et d'une imagevivante.Dolby PLII MovieUtilise ce mode avec des DVD et des videos portant le logo Dolby Surround ainsiqu'avac les émissions de télévision diffusées en Dolby Surround. Vous pouezégaillement utiliser ce mode avec des films ou des émissions de télévision stéroye etl'ampli-tuner AV créera un mixage surround 5.1 à partir d'un son stéroya 2 canaux.Dolby PLII MusicUtilise ce mode pour ajouter un son surround 5.1 à des sources stéroyelles que desCD et des DVD.Dolby PLII GameUtilise ce mode lorsque vous lisiez des disques de yeux video.	STEREO	3.1[5.1]
Dolby DigitalDolby D	Dans ce mode, les signaux audio de la source d'entrée sont émis directement, sanstraitement surround. La configuration des enceintes (présence des enceintes), la fréquence de crossover, la distance des enceintes et les paramètre A/V Sync sontactivés et l'essentiel du traitement défini via le menu principal sont déactivés.Consultez « Configuration avancée » pour toute information complémentaire(→ page 28).	51ch71ch	3.1[5.1]
Dolby Digital Plus*2Dolby D +
Dolby TrueHDDolby TrueHD
DTS		51ch	3.1[5.1]
DTS
DTS-HD HighResolution Audio		51ch71ch	3.1[5.1]
DTS-HD HR
DTS-HD MasterAudio
DTS-HD MSTR
DTS Express		51ch	3.1[5.1]
DTS Express
DSD*3
DSD
DTS 96/24	Ce mode est destiné à être utilisé avec les sources DTS 96/24. C'est un format DTShaute résolution qui utilise une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et offre une fidélité plus importante. À utiliser avec les DVDportant le logo DTS 96/24.	51ch	3.1[5.1]
Neo:6Neo:6 Cinema	Ce mode permet de dire n'importée celle source à 2 canaux sur un système 5.1. Ilutilise sept canaux pleine bande de décodage matériel pour dire les supports àencodage matériel, ce qui permet d'obtenir un son surround très naturel et pur quienveloppe littérallément l'auditeur.Neo:6 CinemauUtilise ce mode avec n'importéequel film enregistré en stéroyo (TV, DVD, VHS).Neo:6 MusiceUtilise ce mode avec n'importéequel source musicale enregistrée en stéroyo (CD,radio, cassette, TV, VHS, DVD).	STEREO	3.1[5.1]

Remarque

1 Ces modes d'écoute ne peuvent pas être sélectionnés pendant la lecture USB ou sur iPod. 2 Pour les disques Blu-ray, Dolby Digital est utilisé. *3 L'ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Si la sortie est réglée sur PCM au niveau du lecteur, il est possible d'obtenir un son meilleur selon le lecteur. Dans ce cas, régalez la sortie sur PCM au niveau du lecteur. - Certains modes d'écoute ne peuvent être sélectionnés avec certains formats de source.

Utilisation du menu principal

Le menu principal vous offre un accès rapide aux menus que vous utilisez fréquemment sans avoir à passer par le long menu standard. Ce menu vous permet de modifier des réglages et d'afficher les informations en cours.

Les menus principaux apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Appuyez sur RECEIVER, puis sur HOME.

Le menu principal est incrusté sur l'écran du téléviseur.

2 Utilisez △/▽ et ENTER pour effectuer la sélection de votre choix.

Vous pouvez sélectionner la source d’entrée tout en consultant les informations de la manière suivante : le nom des sélecteurs d’entrée, les affectations d’entrée. Appuyez sur ENTER pour afficher la source d’entrée en cours, suivi de △ / ∇ pour sélectionner la source d’entrée de votre choix. Appuyer à nouveau sur le bouton ENTER permet de commuter sur la source d’entrée sélectionnée.

Audio

Vous pouvez changer les réglages suivants:

Bass, Treble, Subwoofer Level,

« Center Level », « Late Night », « Music Optimizer » et « Cinema Filter ».

Consultez aussi :

• « Utilisation des réglages audio » (→ page 35)

Vous pouvez afficher les informations des éléments suivants : « Input » et « Output »

Vous pouvez sélectionner les modes d’écoute regroupés dans les catégories suivantes:

MOVIE/TV , MUSIC , et GAME Utilisez / pour sélectionner la catégorie, et / pour sélectionner le mode d'écoute.

Appuyez sur ENTER pour basculer sur le mode d'écoute sélectionné.

Remarque

*1 En fonction de la source d'entrée et du mode d'écoute, tous les canaux représentés ici ne reproduisent pas le son.

Sélection des enceintes a et b

Vous pouvez utiliser deux paires d'enceintes avant avec l'ampli-tuner AV: Enceintes A pour une lecture jusqu'à 5.1 canaux dans votre principale pièce d'écoute et Enceintes B pour une lecture stéréo 2 canaux dans une autre pièce.

1 Appuyez sur RECEIVER, puis sur SP A/B à plusieurs reprises pour parcourir la sélection :

Enceintes A → Enceintes A&B → Enceintes B

Le témoin des enceintes et les canaux de sortie sont indiqués ci-dessous.

Témoin des enceintes	Canal de sortie
A	Enceintes A : 5.1 canaux
A B	Enceintes A : 2.1 canaux* Enceintes B : 2 canaux
B	Enceintes B : 2 canaux
	Pas de son

• Lorsque les enceintes B sont activées, les canaux sont réduits à 2.1 dans la pièce principale.

Conseil

• Vous pouvez également utiliser les SPEAKERS A et B d'amplification AV.

Utilisation de la minuterie de désactivation automatique

La minuterie de désactivation automatique vous permet de régler l'ampli-tuner AV afin qu'il s'éteigne automatiquement au terme d'un délai spécifique.

Appuyez sur RECEIVER, puis SLEEP à plusieurs reprises pour sélectionner le délai de mise en veille.

Le délai avant mise en veille programmée peut être de 10 à 90 minutes par incréments de 10 minutes. Le témoin SLEEP apparait sur l'écran lorsque la minuterie de désactivation automatique est activée. Le délai avant mise en veille programmée apparait sur l'afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Conseil

• Si vous devez désactiver la minuterie de désactivation automatique, appuyez plusieurs fois sur le bouton SLEEP jusqu'à ce que le témoin SLEEP disparaisse.
• Pour vérifier la durée restante avant la mise en veille programmée de l'ampli-tuner AV, appuyez sur SLEEP. Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est égal ou inférieur à 10 minutes, la minuterie de désactivation automatique est désactivée.

Réglage de la luminosité de l'écran

Vous pouvez régler la luminosité de l'écran de l'amplificateur AV.

1. Appuyez sur RECEIVER, puis DIMMER à plusieurs reprises : luminosité faible, plus faible ou normale.

Conseil

• Vous pouvez autrement utiliser le bouton DIMMER de l'ampli-tuner AV.

Affichage des informations relatives à la source

Vous pouvez afficher diverses informations concernant la source d'entrée sélectionnée.

1 Appuyez sur RECEIVER, puis DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Les informations suivantes s'affichent généralement.

Source d'entrée et volume*1

Mode d'ecoute

Conseil

• Vous pouvez également utiliser le bouton DISPLAY de l'amplificateur AV. *1 Lorsque vous utilisez la radio AM ou FM, la bande de fréquences, le numéro de station préréglé et la fréquence s'affichent.
• Si le signal d'entrée est analogique, « Analog » s'affiche. Si le signal d'entrée est un signal PCM, la fréquence d'échantillonnage s'affiche. Si le signal d'entrée est numérique, mais pas PCM, le format du signal s'affiche.

Les informations s'affichent pendant environ trois secondes, avant de laisser la place aux informations précédemment affichées.

Modification de l'affichage de l'entrée

Lorsque vous branchez un élément Onkyo compatible

RI, vous devez configurer l'affichage d'entrée afin que

RI fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

Appuyez sur TV/CD, GAME ou VCR/DVR.

TV/CD, GAME ou VCR/DVR s'affiche à l'écran.

2 Maintenez enfoncé le même bouton (environ 3 secondes) pour modifier l'affichage d'entrée.

Répétez cette opération pour sélectionner l'affichage de l'entrée de votre choix.

TV/CD

$$ \begin{array}{l} \mathbf {T V} / \mathbf {C D} \rightarrow \mathbf {D O C K} \ \uparrow_ {\mathrm {-}} \mathbf {T A P E} \leftarrow \ \end{array} $$

GAME:

$$ \mathrm {G A M E} \leftrightarrow \mathrm {D O C K} $$

VCR/DVR

$$ \mathrm {V C R} / \mathrm {D V R} \leftrightarrow \mathrm {D O C K} $$

Remarque

• DOCK ne peut pas être besoin pour plusieurs sélecteurs d'entrée en même temps. Saisissez le code de télécommande approprié avant d'utiliser la télécommande pour la première fois ( page 39).

Utilisation de music optimizer

La fonction Music Optimizer optimise la qualité du son des fichiers musicaux compressés.

Appuyez sur MUSIC OPTIMIZER du panneau avant.

Le témoin M. Opt s'affiche à l'écran.

Conseil

• Vous pouvez également utiliser la touche HOME et les touches directionnelles de la télécommande.
• Consultez « Music Optimizer » pour toute information complémentaire (→ page 36).

Activation du mode sourdine de l'ampli-tuner AV

Vous pouvez couper provisoirement le son de l'ampli-tuner AV.

Appuyez sur RECEIVER, puis sur MUTING. Le son est coupé et le témoin MUTING clignote sur l'écran.

Conseil

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume.
• La sourdine est désactivée lorsque l'ampli-tuner AV est mis en veille.

Utilisation d'un casque

1 Branchez un casque stéréo doté d'une fiche standard (6,3mm) sur la prise PHONES.

Remarque

• Baissez toujours le volume sonore avant de brancher votre casque.
• Les enceintes sont désactivées lorsque la fiche du casque est insérée dans la prise PHONES. Lorsque vous branchez un casque, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.

Enregistrement

Cette section explique comment enregistrer la source d'entrée sélectionnée sur un appareil doté d'une fonction d'enregistrement et comment enregistrer des programmes audio et vidéo provenant de différentes sources.

Enregistrement AV

Les sources audio peuvent être enregistrées sur un enregistrateur audio (magnétophone, platine à cassette, CDR, enregistreur de MD). Les sources vidéo peuvent être enregistrées sur un enregistrateur vidéo (magnétoscope, graveur DVD, par exemple).

1 Utilisez les boutons du sélecteur d'entrée pour sélectionner la source que vous souhaitez enregistrer. Vous pouvez regarder la source pendant l'enregistrement. La commande MASTER VOLUME de l'ampli-tuner AV n'a aucun effet sur l'enregistrement. 2 Commencez l'enregistrement sur votre enregistrateur. 3 Lancez la lecture sur votre appareil source. Si vous modifiez la source d'entrée pendant l'enregistrement, la nouvelle source d'entrée sera enregistrée.

Enregistrement de sources AV différentes

Vous pouvez enregistrer des données audio et vidéo provenant de sources complètement différentes, ce qui vous permet d'ajouter une piste audio à vos enregistrements vidéo. Cette fonction repose sur le fait que lorsqu'une source d'entrée purement audio (TV/CD) est sélectionnée, la source d'entrée vidéo n'est pas modifiée.

Dans l'exemple suivant, les signaux audio provenant du lecteur CD raccordé à la prise TV/CD IN et les signaux vidéo provenant du caméscope raccordé à la prise AUX INPUT VIDEO sont enregistrés par le magnétoscope raccordé aux prises VCR/DVR OUT.

1 Préparez le caméscope et le lecteur CD pour la lecture. 2 Préparez le magnétoscope pour l'enregistrement. 3 Appuyez sur le sélecteur d'entrée AUX. 4 Appuyez sur le sélecteur d'entrée TV/CD. Cela permet de sélectionner le lecteur CD comme source audio et de laisser le caméscope comme source vidéo. 5 Lancez l'enregistrement sur le magnétoscope et lancez la lecture sur le caméscope et sur le lecteur CD.

Les signaux vidéo du caméscope et les signaux audio du lecteur CD sont enregistrés par le magnétoscope.

Menu de configuration OSD

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUTV ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p,576p,720p,1080i ou 1080p.

1. HDMI Input 2 2. Component 3. Digital Audio 4. Sp Config 5. Sp Distance 6. Level Cal 7. Audio Adjust 8. Source Setup 9. Hardware 10. HDMI Setup

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNER

TV/CD

BD/DVD

VCB/DVB

CBLSAT

GAME

AUX

TUNEE

TV/CD

BD/DVD

VCR/DVR

CBLSAT

GAME

AUX

TUNER

TV/CD

BD/DVD

VCR/DVR

CBL/SAT

GAME

AUX

TUNEI

TV/CD

④ Sp config ( page 30)

Subwoofer

Front

Center

Surround

Crossover

Double Bass

⑤ Sp distance (→page 30)

Unit

Left

Center Right

Right Overhead Right

Procédures courantes dans le menu de configuration

Les menus de configuration OSD apparaissent sur le téléviseur connecté et constituent un moyen pratique pour modifier les différents réglages de l'ampli-tuner AV. Les réglages sont organisés en 10 catégories dans le menu principal.

Procédez aux réglages à l'aide de l'OSD.

Conseil

• Si le menu principal n'apparaît pas, assurez-vous que l'entrée extérieure appropriée est sélectionnée sur votre téléviseur.

2 Utilisez / pour sélectionner un menu, puis appuyez sur ENTER.

3 Utilisez / pour sélectionner une cible, et / pour modifier le réglage.

Appuyez sur SETUP pour fermer le menu.

Appuyez sur RETURN pour revenir au menu principal.

Remarque

• Cette procédure peut également être effectuée à l'aide des touches directionnelles SETUP et de ENTER de l'ampli-tuner AV.

Subwoofer

Oui A sélectionner si un subwoofer est raccordé au système.

No:

À sélectionner : subwoofer n'est raccordé au système.

Sélection du menu Configuration d'une cible Options de réglage (configuration de réglage par défaut soulignée)

Entrée HDMI

Si vous branchez un appareil vidéo à une entrée HDMI, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée HDMI IN 2, vous devez affecter l'entrée « HDMI2 » au sélecteur d'entrée « BD/DVD ». Voici les affectations par défaut.

Sélecteur d'entrée Affectation par défaut

BD/DVD HDMI1
VCR/DVR - - - -
CBL/SAT HDMI2
GAME HDMI3
A U X - - - -
TV / CD - - - -

HDMI1, HDMI2, HDMI3:

Sélectionnez une entrée HDMI correspondante à laquelle un appareil vidéo est raccordé.

Sélectionnez si vous n'utilisez pas la sortie HDMI OUT.

Aucune entrée HDMI ne peut être affectée plus de deux selectors d'entrée. Quand les HDM1-HDM3 ont déjà été affectées, vous nevez d'abord régler les selecteurs d'entrée non utilisés sur « - - - - - » sinon vous ne pourrez pas affecter HDM1-HDM3 au selecteur d'entrée.

Remarque

• Lorsqu'une entrée HDMIN est affectee a un selecteur d'entree en utilisant la procedure expliquee ici, l'entree audio numerique de ce selecteur d'entree est automatiquement reglac sur la meme HDMIN. N' affectez pas l'appareil branché à l'entrée HDMI au sélecteur TV/CD quand vous reglez le paramètre « HDMI Ctrl (RIHD) » sur « On » ( page 34). Dans le cas contraire, le fonctionnement correct selon le CEC (Consumer Electronics Control) n'est pas garantie.

Si vous branchez un appareil vidéo à une entrée vidéo composante, vous devez accéder à cette entrée via un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur Blu-ray/DVD à l'entrée COMPONENTVIDEO IN 2, vous devez affecter l'entrée « IN2 » au sélecteur d'entrée « BD/DVD ».

Voici les affectations par défaut.

Sélecteur d'entrée Affection par défaut

BD/DVD IN1
VCR/DVR ----
CBL/SAT IN2
G A M E ----
A U X ----
TV / CD ----

IN1, IN2:

Sélectionnez une entrée vidéo composite correspondante à laquelle un appareil vidéo est raccordé.

Sélectionnez si vous n'utilisez pas la sortie COMPONENTVIDEO OUT.

Digital audio (entrée audio numérique)

Si vous raccordez un périphérique à une entrée audio numérique, vous devez affecter cette entrée à un sélecteur d'entrée. Par exemple, si vous raccordez votre lecteur CD à l'entrée OPTICAL IN 1, vous devez affecter

OPTICAL1 au selecteur d'entree TV/CD

Voici les affectations par défaut.

Sélecteur d'entrée Affection par défaut

BD/DVD COAXIAL
VCR/DVR - - - -
C B L / S A T	- - - -
GAME OPTICAL1
A U X - - - -
TV/CD OPTICAL2

Sélectionnez une entrée audio numérique correspondante à laquelle un appareil est raccordé.

Sélectionnez si l'appareil est raccordé à une entrée audio analogique.

Remarque

• Lorsqu'une entree HDMIN est affectee a un selecteur d'entree dans «HDMI Input (Entree HDMI) » ( page 29), cette affectation d'entree est automatiqueement reglee sur la meme entree HDMIN. Outre les entrees habituelles (COAXIAL, etc.), you pouvez egalement selectionner des entrees HDMI. Le taux d'échantillonnage disponible pour des signaux PCM d'une entree numerique (optique et coaxiale) est 32/44,1/48/88,2/96 kHz/16,20,24 bits.

Menu sp config

Cette section explique comment spécifier les enceintes à connecter et leur taille. Pour des enceintes dont le diamètre du cône est supérieur à 16 cm, spécifie Large (pleine bande). Pour ceux d'un diamètre inférieur, spécifie Small (crossover par défaut 100 Hz).

Diamètre du cône

La fréquence de crossover peut être modifiée dans

« Crossover (Fréquence de crossover) » (→ page 30).

Remarque

• Ces réglages sont désactivés lorsque :
• un casque est raccordé ou
• le réglage « Audio TV Out » est configuré sur « On » (→ page 34) ou
• « HDMI Ctrl (RIHD) » est réglé « On » (→ page 34) et vous écoutez via les enceintes de votre téléviseur ou
• que les enceintes B sont activées, ou
• que les enceintes A sont désactivées.

Subwoofer

Oui A sélectionner si un subwoofer est raccordé au système. Non: A sélectionner si subwoofer n'est raccordé au système.

Smal Large:

Remarque

• Si le paramètre « Subwoofer » est réglé sur « No », ce paramètre est fixé sur « Large » et n'apparaît pas.

None:

À sélectionner si aucune enceinte n'est raccordée au système.

Remarque

*1 Si le paramètre « Front » est réglé sur « Small », vous ne pouvez pas sélectionner l'option « Large »

Crossover (fréquence de crossover)

Ce paramètre est utile aux enceintes que vous avez spécifiées comme « Small » dans la « Sp Config (Configuration des enceintes) » ( page 30). Pour obtenir le meilleur résultat de votre système d'enceintes au niveau des graves, vous devez regarder la fréquence de crossover en fonction de la taille et de la distorsion de fréquence de vos enceintes.

40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 120Hz, 150Hz, 200Hz

Utilisez le diamètre des plus petites enceintes de votre système lors de la sélection de la fréquence de crossover.

Diamètre du cône de l'enceinte	Fréquence de crossover
Plus de 20 cm	40/50/60 Hz*
16 à 20 cm	70/80/90 Hz*
13 à 16 cm 100 Hz
9 à 13 cm 120 Hz
Moins de 9 cm	150/200 Hz*

• Sélectionnez le paramètre approprié à l'enceinte.

Remarque

• Pour un réglage plus précis, recherchez la distorsion de fréquence dans les manuels fournis avec vos enceintes et procédez au réglage de manière appropriée.
• Sélectionnez une fréquence de crossover supérieure si vous souhaitez avoir davantage de son du subwoofer.

On Off

Activez ce réglage pour amplifier les basses en renforçant les sons graves transmis par les canaux avant gauche, droit et central au subwoofer.

Remarque

• Cette fonction ne peut être réglée que si « Subwoofer » est réglé sur « Yes », et « Front » sur « Large » ( page 30).

Menu sp distance

Ici, vous pouvez spécifier la distance entre chacune des enceintes et la position d’écoute de manière à ce que le son de chaque enceinte arrive aux oreilles de chaque auditeur de la manière souhaitée par l’ingénieur du son.

Remarque

• Ces réglages sont désactivés lorsque :
• un casque est raccordé ou
• le réglage « Audio TV Out » est configuré sur « On » (→ page 34) ou
• « HDMI Ctrl (RIHD) » est réglé sur « On » (→ page 34) et vous écoutez via les enceintes de votre téléviseur ou
• que les enceintes B sont activées, ou
• que les enceintes A sont désactivées.
• Les enceintes que vous avez réglé être sélectionnées.

Les distances peuvent être réglées en pieds. Plage de valeurs: 1ft à 30ft par pas de 1 pied.

Les distances peuvent être réglées en mètres. Plage de valeurs: 0.3m à 9.0m par pas de 0,3 mètre.

(Le réglage par défaut varie d'un pays à l'autre.)

Spécifiez la distance entre chacune des enceintes et la position d'écoute.

Calibrage du niveau

Ici, vous pouvez régler le niveau sonore de chaque enceinte à l'aide du testeur de tonalité intégré de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d'écoute.

• Les enceintes que vous avez réglées sur « No » ou « None » dans « Sp Config (Configuration des enceintes) » ( page 30) ne peuvent pas être sélectionnées.
• Ces réglages ne peuvent pas être utilisés dans les cas suivants : - un casque est raccordé.
• les enceintes B sont activées.
• les enceintes A sont désactivées.
• le réglage « Audio TV Out » est configuré sur « On » ( page 34).
• « HDMI Ctrl (RIHD) » est réglé sur « On » ( page 34) et vous écoutez via les enceintes de votre téléviseur.
• L'ampli-tuner AV est en mode sourdine.

*1 Pour l'enceinte centrale et le subwoofer, les réglages de niveau réalisés à l'aide de HOME sont enregistrés ici comme réglages par défaut.

Conseil

• Si vous utilisez un sonomètre portable, régalez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d'écoute soit de 75 dB SPL (pondération C, mesure lente).

Ajustement audio

Grâce aux fonctions et réglages Ajustement audio, vous pouvez régler le son et les modes d’écoute selon vos préférences.

Réglages multiplex/mono

Multiplex

Input Ch (Mux)

Main Sub Main/Sub

Ce réglage détermine le canal d'une source multiplex stéréo qui est restitué. À utiliser pour sélectionner des canaux ou des langues audio avec des sources multiplex, des émissions de télévision multilingues, etc.

Mono

Entrée Ch (Mono)

Left + Right Left Right

Ce réglage spécifique sélectionne le canal à utiliser pour la lecture d'une source numérique à 2 canaux (source Dolby Digital ou source PCM/analogique à 2 canaux, par exemple) avec le mode d'écoute Mono.

PLII music (entrée 2 canaux)

Ces réglages ne s'appliquent qu'aux sources stéréo à 2 canaux.

Panorama

On Off

Activez ce réglage pour élargir l'image stéréo avant lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music.

Dimension

-3aa0+3

Grâce à ce réglage, vous pouvez déplacer le champ sonore vers l'avant ou vers l'arrière lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. Des valeurs supérieures permettent de déplacer le champ sonore vers l'arrière. Des valeurs inférieures permettent de le déplacer vers l'avant.

Si l'image stéreo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l'avant pour améliorer la balance. Inversement, si l'image stéreo ressemble à une image mono ou si vous n'entendez pas suffisamment le son surround, déplacez-le vers l'arrière.

0a37

Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l'enceinte centrale lorsque vous utilisez le mode d'écoute Dolby Pro Logic II Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n'est restitué que par l'enceinte centrale. (Si vous n'utilisez pas d'enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle.) Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l'intensité du son du canal central.

Neo:6 music

0a25

Grâce à ce réglage, vous pouvez spécifier le degré d'atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central.

Réglez une valeur « 0 » au centre pour entendre un son. Le son s'étend à gauche et à droite (extérieur) de sorte que la valeur réglée est agrandie. Réglez selon vos préférences.

A sélectionner si l'angle d'écoute est de 40 degrés.

A sélectionner si l'angle d'écoute est de 20 degrés.

Grâce à ce réglage, vous pouvez optimiser le mode d'écoute Theater-Dimensional en spécifiant l'angle des enceintes avant gauche et droite par rapport à la position d'écoute. Idéalement, les enceintes avant gauche et droite doivent être à égale distance de la position d'écoute et à un angle proche de l'un des deux réglages disponibles.

Préparation

Pressez les boutons du sélecteur d'entrée pour sélectionner une source d'entrée.

0 ms à 400 ms par pas de 10 ms

Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l'image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio.

Pour afficher l'image du téléviseur tout en réglant le début, appuyez sur le bouton ENTER.

Pour revenir à l'écran précédent, appuyez sur RETURN.

La plage de valeurs que vous pouvez ajuster dépend du fait que votre téléviseur ou votre écran prend en charge HDMI Lip Sync et du fait que le paramètre « LipSync » est réglé sur « On » ou non (→ page 35).

Remarque

• La fonction A/V Sync est désactivée lorsque le mode d'écoute Direct est utilisé avec une source d'entrée analogue.

--, Blu-ray, DVD, HD DVD, VCR, DVR, TiVo, CableSTB, SAT STB, PS3, Wii, Xbox, PC, TV, CD, TAPE, iPod :

Pour réinitialiser aux valeurs par défaut « - - - ».

Vous pouvez saisir un nom préréglé pour chaque sélection d'entrée afin de les identifier plus facilement. Le nom préréglé apparait sur l'écran une fois saisi.

Remarque

• Impossible de régler le sélecteur d'entrée avec le même nom.
• Ce menu ne peut pas être utilisé pour le sélecteur d'entrée AM, FM ou USB.

Sélecteur audio

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV.1 Grace à cette sélection, il est possible de sélectionner automatiquement le son du téléviseur en tant que priorité parmi d'autres affectations.

Vous pouvez sélectionner ceci lorsque que l'entrée HDMI IN est affectée en tant que source d'entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme une priorité.

Coaxial:

Vous pouvez sélectionner ceci lorsque que l'entrée COAXIAL IN est affectée en tant que source d'entrée. Si les entrées coaxiale et HDMI ont été affectées, l'entrée coaxiale est automatiquement sélectionnée comme une priorité.

Vous pouvez sélectionner ceci lorsque que l'entrée OPTICAL IN est affectée en tant que source d'entrée. Si les entrées optique et HDMI ont été affectées, l'entrée optique est automatiquement sélectionnée comme une priorité.

L'ampli-tuner AV restitue toujours des signaux analogiques.

Vous pouvez définir la priorité de la sortie audio en présence d'entrées numériques et analogiques.

Remarque

• Ce réglage est mémorisé séparément pour chaque entrée.
• Ce paramètre ne peut être sélectionné que pour une source d'entrée affectée en tant qu'entrée HDMI IN, COAXIAL IN ou OPTICAL IN. Si les entrées HDMI (HDMI IN) et audio

numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l'entrée HDMI est automatiquement sélectionnée comme une priorité via le réglage sur « ARC » (→ page 34). Pour sélectionner l'entrée audio numérique, consultez « Digital Audio (Entrée audio numérique) » (→ page 29).

*1 Vous pouvez sélectionner « ARC » si vous avez sélectionné le sélecteur d'entrée TV/CD. Mais vous ne pouvez pas le sélectionner si vous avez sélectionné « Off » dans le réglage de « Audio Return Ch » (→ page 34).

Réglage du signal numérique entrant (fixed mode)

Le format est détecté automatiquement. Si aucun signal d'entrée numérique n'est présent, l'entrée analogue correspondante est utilisée à la place.

Seuls les signaux d'entrée au format PCM 2 canaux seront restitués. Si le signal d'entrée n'est pas au format PCM, l'indicateur PCM clignote et un son est émis.

Seuls les signaux d'entrée au format DTS (et pas DTS-HD) seront restitués. Si le signal d'entrée n'est pas un signal DTS, l'indicateur DTS clignote et aucun son n'est émis.

Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Audio Selector », vous pouvez spécifier le type de signal dans « Fixed Mode ». Normalement, l'ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS, vous pouvez régler manuellement le format de signal sur PCM ou sur DTS.

• Si le début des pistes d'une source PCM sont coupés, essayez de régler le format sur PCM.
• Si du bruit se fait entendre pendant l'avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

Remarque

• Le réglage est réinitialisé à la valeur « Off » lorsque vous modifiez le réglage dans « Audio Selector » (→ page 32).

Volume OSD

Vous pouvez choisir d'afficher le niveau du volume à l'écran, lorsqu'il est ajusté.

Réglages de la télécommande

Lorsque plusieurs appareils Onkyo sont utilisés dans la même démarche, leurs codes d'identification à distance peuvent se chevaucher. Pour différencier l'ampli-tuner AV des autres appareils, vous pouvez modifier son code d'identification à distance de « 1 » à « 2 » ou « 3 »

Remarque

• Si vous modifiez le code d'identification à distance de l'amplificateur AV, n'oubliez pas d'enregistrer le même code dans la télécommande (cf. ci-dessous). Sinon, vous ne pourrez pas le commander avec la télécommande.

Modification du code d'identification de la télécommande

1 Tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton SETUP jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes) ( page 28). 2 Utilisez les boutons numérotés pour saisir le code d'identification 1, 2 ou 3.

Le témoin Remote clignote deux fois.

Tuner

10kHz/200kHz 9kHz/50kHz:

Sélectionnez le pas en fréquence en fonction de votre région.

Pour que la symphonisation AM/FM fonctionne correctement, vous devez spécifier le pas en fréquence

AM/FM utilise dans votre région. Veuillez noter que si

Si vous modifiez ce réglage, toutes les stations de radio

préréglages sont supprimés.

Veille automatique

Off On

Lorsque « Auto Standby » est réglé sur « On », l'amplificateur AV se met automatiquement en veille si aucune opération n'est effectuée pendant 3 0 minutes sans signal d'entrée audio ni vidéo.

« Auto Standby » s'affiche à l'écran et sur l'OSD à partir de 30 secondes avant les fonctions de veille automatique.

Remarque

• Selon certaines sources, il est possible que la fonction de veille automatique s'active pendant la lecture.

HDMI Ctrl (RIHD)

Off On

Activez ce réglage pour permettre aux appareils compatibles RHD connectés par HDMI d’être commandés avec l'ampli-tuner AV ( page 49).

Remarque

• Lorsque ce paramètre est réglé sur « On » et que le menu est fermé, le nom des appareils compatibles RIHD connectés et « RIHD On » s'affichent sur l'ampli-tuner AV. Search... (nom) RIIDOn Quand l'ampli-tuner AV ne peut pas recevoir le nom de l'appareil, il est affiché comme « Player » ou « Recorder », etc. ( * » indique le numéro de deux ou plusieurs appareils).
• Lorsqu'un appareil compatible RHD est branché à l'ampli-tuner AV via le câble HDMI, le nom de l'appareil branché est affiché sur l'afficheur de l'ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l'aide de la télécommande de l'ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s'affiche sur l'ampli-tuner AV.
• Régalez « Off » lorsqu'un appareil connecté n'est pas compatible ou si vous n'êtes pas sûr qu'il soit compatible.
• Si les mouvements ne semblent pas naturels lorsque ce paramètre est réglé sur « On », régalez ce paramètre sur « Off »
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « On », la consommation en mode ville augmente légèrement. (Selon l'état du téléviseur, l'ampli-tuner AV entre en mode veille, comme d'habitude.)

Off Auto:

Détecte le signal et sélectionne automatiquement la source d'entrée.

BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX, TV/CD:

Sélectionne la source d'entrée pour laquelle la fonction HDMI Through est activée.

Last:

La fonction HDMI Through est activée sur la source d'entrée sélectionnée au moment du réglage de l'ampli-tuner AV en mode veille.

Lorsque la fonction HDMI Through est activée, que l'ampli-tuner AV soit allumé ou en mode veille, les signaux audio et video reçus par une entrée HDMI sont restitues sur le téléviseur ou d'autres apparciels via la connexion HDMI. Les témoin HSMI THRU et HDMI s'allument lorsqu'elle est activée.

Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « On »

Remarque

• Seule la source d'entrée affectée à HDMI IN via « HDMI Input » est activée (→ page 29).
• La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée; cependant, il est possible de réduire la consommation électrique dans les cas suivants.
• Le téléviseur est en mode veille.
• Vous regardez un programme télévisé.
• Consultez le manuel d'instructions de l'appareil branché pour plus d'informations.
• Selon l'appareil raccordé, il est possible que la source d'entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ».
• Ce paramètre est automatiquement réglé sur « Off » lorsque le paramètre « HDMI Ctrl (RIHD) » est réglé sur « Off »

Off On

Ce réglage détermine si le signal audio reçu est restitué depuis l'entrée HDMI. Vous pouvez activer ce réglage si votre téléviseur est raccordé à la sortie HDMI et que vous souhaitez écouter un contenu audio à partir d'un appareil raccordé aux enceintes de votre téléviseur. Normalement, ce paramètre doit être réglé sur « Off »

Remarque

• Il n'est pas possible de modifier le mode d'écoute lorsque ce réglage est configuré sur « On » et que la source d'entrée n'est pas HDMI.
• Si « On » est sélectionné et si le signal peut être restitué par le téléviseur, les enceintes de l'ampli-tuner AV n'émettront aucun son. Dans ce cas, « TV Speaker » s'affiche à l'écran en appuyant sur DISPLAY.
• Quand « HDMI Ctrl (RIHID) » est régle sur « On », ce paramètre est fixe sur « Auto ».
• Avec certains téléviseurs et signaux d'entrée, aucun son n'est restitué même lorsque ce paramètre est réglé sur « On »
• Lorsque le paramètre « Audio TV Out » est réglé sur « On » ou lorsque « HDMI Ctrl (RIHD) » est réglé sur « On » et que vous utilisez les enceintes de votre téléviseur ( page 13), le son sera restitué par les enceintes avant gauche et droite de l'ampli-tuner AV si vous augmentez le volume sonore de l'ampli-tuner AV. Pour couper les enceintes de l'ampli-tuner AV, modifier les réglages, modifier les réglages de votre téléviseur ou coupez son de l'ampli-tuner AV.

Audio return ch (ARC)

Off Auto

Le signal audio du tuner de votre téléviseur peut être envoyé à la sortie HDMI OUT de l'ampli-tuner AV. La fonction de canal audio de return (ARC) permet aux téléviseurs compatibles ARC d'envoyer le flux audio sur HDMI OUT de l'ampli-tuner AV. Pour utiliser cette fonction, vous devez utiliser le sélecteur d'entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC.

Remarque

• Si vous réglez « Audio Return Ch » sur « Auto », le paramètre « Audio Selector » du sélecteur d'entrée TV/CD est automatiquement réglé sur « ARC » ( page 32).
• Le paramètre « Audio Return Ch » ne peut être réglé que lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « On ».
• Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Ctrl (RIHD) » ci-dessus est réglé sur « On » pour la première fois.

Off On

Cette fonction permet à l'ampli-tuner AV de corriger automatiquement tout décalage entre les signaux audio et les signaux vidéo en fonction des données transmises par le moniteur connecté.

Remarque

• Cette fonction n'est disponible que si votre téléviseur compatible HDMI prend en charge la fonction HDMI Lip Sync.

Après avoir modifié les réglages de « HDMI Ctrl (RIHD) », « HDMI Through » ou « Audio Return Ch », coupez l'alimentation de tous les appareils branchés et remettez-les en marche. Consultez les instructions de tous les autres appareils branchés.

Utilisation des réglages audio

Vous pouvez modifier plusieurs paramètres audio à partir du menu principal (→ page 25).

1 Appuyez sur RECEIVER, puis sur HOME. 2 Utilisez / et ENTER pour sélectionner « Audio », puis / / / pour procéder à la sélection de votre choix.

Remarque

• Ces réglages sont déactivés si le réglage « Audio TV Out » est configuré sur « On » ( page 34) et qu'une sélection d'entrée différente de HDMI est sélectionnée.

Base

-10 dB à 0 dB à +10 dB par pas de 2 dB Vous pouvez amplifier ou atténuer les basses fréquences restituées par les enceintes avant.

-10 dB à 0 dB à +10 dB par pas de 2 dB Vous pouvez amplifier ou atténuer les hautes fréquences restituées par les enceintes avant.

Vous pouvez régler les aigus et les graves des enceintes avant A et B, sauf lorsque le mode d'écoute Direct est sélectionné.

Utilisation de l'ampli-tuner AV

1. Appuyez à plusieurs reprises sur TONE sur l'ampli-tuner AV pour sélectionner « Bass » ou « Treble ». 2. Utilisez + et - sur l'ampli-tuner AV pour procéder au réglage.

Remarque

• Pour contourner le circuit de tonalité des aigus et des graves, sélectionnez le mode d'écoute Direct.

Niveau sonore des enceintes

-15dBa0dBa+12dBparpasde1dB

-12dB à 0dB à +12dB par pas de 1dB

Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d'entrée.

Ces réglages temporaires sont annulés lorsque l'amplificateur AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Level Cal (Calibrage du niveau) »

(→ page 31) avant de mettre l'ampli-tuner AV en veille.

Remarque

• Vous ne pouvez pas utiliser cette fonction lorsque l'amplificateur-tuner AV est en mode sourdine.
• Les enceintes réglées sur « No » ou « None » dans la « Sp Config (Configuration des enceintes) » ( page 30) ne peuvent pas être réglées.

Fonction late night

Pour les sources Dolby Digital et Dolby Digital Plus, les options sont :

Off Low:

Faible réduction dans la plage dynamique.

High:

Réduction importante dans la plage dynamique.

Pour les sources Dolby TrueHD, les options sont :

La fonction Late Night est automatiquement réglée sur On ou Off .

Activez ce réglage pour réduire la plage dynamique des contenus enregistrés en Dolby Digital de manière à pouvoir entendre correctement les séquences calmes lorsque vous écoutez avec un faible niveau sonore — idéal pour regarder des films tard dans la nuit sans déranger personne.

Remarque

• L'effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l'intention du concepteur du son. Avec certains contenus, elle n'aura pas ou peu d'effets quelles que soient les options que vous sélectionnez.
• La fonction Late Night peut être utilisée uniquement quand la source d'entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD.
• La fonction Late Night est réglée sur « Off » quand l'amplitude AV est mise en veille. Pour les sources Dolby TrueHD, elle est réglée sur « Auto »

Activez ce réglage pour optimiser la qualité du son des fichiers musicaux compressés. À utiliser avec des fichiers musicaux qui utilisent une compression « avec perte », tels que les MP3.

Conseil

• Vous pouvez également utiliser la touche MUSIC OPTIMIZER de l'ampli-tuner AV.

Remarque

• La fonction Music Optimizer ne fonctionne qu'avec les signaux d'entrée audio numériques PCM avec une fréquence d'échantillonnage inférieure à 48 kHz et les signaux d'entrée audio analogiques. La fonction Music Optimizer est désactivée lorsque le mode d'écoute Direct est sélectionné.
• Ce réglage est mémorisé séparément pour chaque sélection d'entrée.
• Le témoign M. Opt s'allume (→ page 8).

Filtre CINEMAFILTER

Activez ce réglage pour adoucir les bandes-sons de film très fortes, dont le mixage est généralement destiné à une salle de cinéma.

Le filtrage CinemaFILTER peut être utilisé avec les modes d'écoute suivants : Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Pro Logic II Movie, Multichannel, DTS, DTS Neo:6 Cinema, DTS 96/24, DTS-HD High Resolution Audio, DTS-HD Master Audio et DTS Express.

Remarque

• Le filtré CinemaFILTER peut ne pas fonctionner lorsqu'il est utilisé avec certaines sources d'entrée.

Utilisation de la station d'accueil onkyo

La station d'accueil est vendue séparément. Les modèles vendus sont différents en fonction de la région. Pour les informations les plus récentes sur les accessoires de la station d'accueil Onkyo, visitez le site Web Onkyo à l'adresse : http://www.onkyo.com Avant d'utiliser des accessoires de la station d'accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d'Apple. Pour les modèles d'iPod/iPhone pris en charge, consultez le manuel d'instructions de la station d'accueil Onkyo.

Station d'accueil RI

Grâce à la station d'accueil RI, vous pouvez facilement diffuser de la musique enregistrée sur votre iPod/iPhone Apple via l'ampli-tuner AV et profiter d'un son extraordinaire, ainsi que regarder des diaporamas et des vidéos de l'iPod/iPhone sur votre téléviseur. En outre, l'affichage à l'écran (OSD) vous permet d'afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone via le coin de votre canapé. Vous pouvez même utiliser la télécommande de l'ampli-tuner AV pour actionner votre iPod/iPhone.

Remarque

• Saisissez le code de télécommande approprié avant d'utiliser la télécommande de l'ampli-tuner AV pour la première fois (→ page 39). Raccordez la station d'accueil RI à l'ampli-tuner AV au moyen d'un câble RI (→ page 15).
• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• Réglez le paramètre Affichage d'entrée de l'amplificateur-tuner AV sur « DOCK » (→ page 26).

Système activé

Lorsque vous allumez l'ampli-tuner AV, la station d'accueil RI et l'iPod/iPhone s'allument automatiquement. En outre, lorsque la station d'accueil RI et l'iPod/iPhone sont allumés, il est possible d'allumer l'ampli-tuner AV en appuyant sur

Mise en marche automatique

Si vous appuyez sur (Lecture) de la télécommande alors que l'ampli-tuner AV est en veille, l'ampli-tuner AV s'allume automatiquement et sélectionne votre iPod/iPhone comme source d'entrée, et ce dernier commence la lecture.

Changement direct

Si vous lancez la lecture de l'iPod/iPhone alors que vous écoutez une autre source d'entrée, l'ampli-tuner AV sélectionne automatiquement l'entrée à laquelle la station d'accueil RI est raccordée.

Autres télécommandes

Vous pouvez utiliser la télécommande fournie avec l'ampli-tuner AV pour commander les autres fonctions de l'iPod/iPhone. La fonctionnalité disponible dépend de l'ampli-tuner AV.

Alarme de l'ipod/iphone

Si vous utilisez la fonction d'alarme de votre iPod/iPhone pour démarrer la lecture, l'ampli-tuner AV s'allume à l'heure spécifiée et sélectionne automatiquement votre iPod/iPhone comme source d'entrée.

Remarque

• Les opérations liées ne fonctionnent pas avec la lecture de vidéo ou lorsque l'alarme est réglée pour un son.
• Si vous utilisez votre iPod/iPhone avec d'autres accessoires, il est possible que la détection de lecture de l'iPod/iPhone ne fonctionne pas.

Remarques concernant le fonctionnement

• Utilisez la commande de volume de l'ampli-tuner AV pour ajuster le volume de la lecture.
• Lorsque votre iPod/iPhone se trouve dans la station d'accueil RI, sa commande de volume n'a aucun effet.
• Si vous ajustez la commande du volume de votre iPod/iPhone alors qu'il se trouve dans la station d'accueil RI, veillez à ce qu'il ne soit pas réglé trop fort avant de rebrancher votre casque.

Remarque

• Sur l'iPod avec vidéo et l'iPod nano (1ère génération), la molette à cliquer est désactivée pendant la lecture.

Commande de votre ipod/iphone

En appuyant sur REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d'accueil, vous pouvez contrôler l'iPod/iPhone placé sur votre station d'accueil à l'aide des boutons suivants. Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Codes de télécommande pour les appareils Onkyo raccordés via RI » (→ page 39). Consultez le manuel d'instructions de la station d'accueil pour toute information complémentaire.

Station d'accueil RI

• Réglez le commutateur RI MODE de la station d'accueil RI sur « HDD » ou sur « HDD/DOCK »
• peut ne pas fonctionner avec un code de télécommande (sans RI). Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

Avec la commande RI

Dans ce cas, effectuez une connexion RI et saisissez le code de télécommande 81993 (avec RI).

• Réglez le paramètre Affichage d'entrée de l'ampli-tuner AV sur « DOCK » (→ page 26).

Sans la commande RI

Vous devez tout d'abord saisir un code de télécommande 82990 (→ page 39).

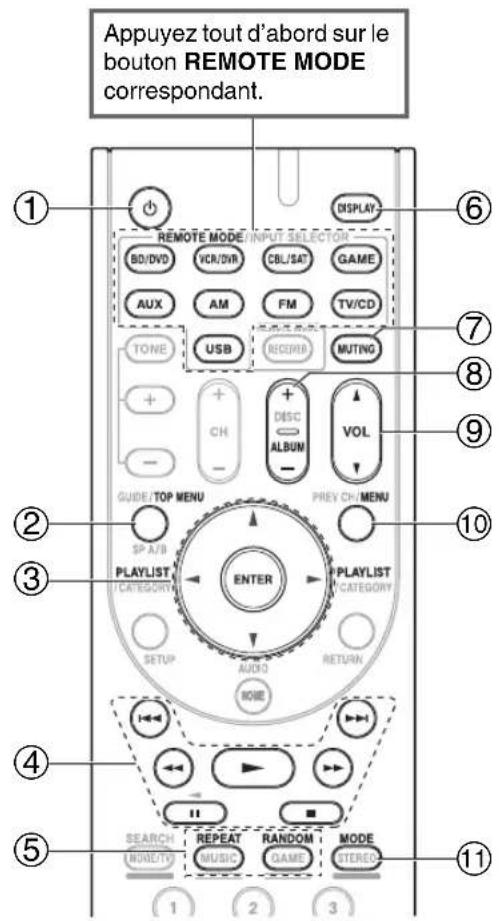

ν : Boutons disponibles

Boutons		Station d'accueil Onkyo
①	○1	✓
②	TOP MENU*2	✓
③	▲/▼/←/▶, ENTER	✓
	PLAYLIST ←/▶	✓
④	▶, II, III, ▲, ▲, ▲, ▲, ▲	✓
⑤	REPEAT √
	RANDOM √
⑥	DISPLAY*3	✓
⑦	MUTING √
⑧	ALBUM +/- √
⑨	VOL ▲/▼	✓
⑩	MENU √
⑪	MODE*4	✓

Remarque

• Avec certains modèles et générations d'iPod/iPhone, certains boutons peuvent ne pas fonctionner comme prévu.
• Pour plus de détails concernant le fonctionnement de l'iPod/iPhone, consultez son manuel d'instructions. 1 Cette touche ne permet pas d'éteindre ou d'allumer la station d'accueil IR Onkyo DS-A2 ou DS-A2X. Il se peut que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est du fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà éteint, il le reste lorsque la télécommande transmet la commande d'extinction. ^ 2 TOP MENU fonctionne comme un bouton Mode lorsqu'il est utilisé avec une station d'accueil DS-A2 RI. 3 DISPLAY permet d'activer le rétro-éclairage pendant 30 secondes. 4 Mode reprise

Avec la fonction reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod/iPhone de la station d'accueil RI ou changé le mode OSD sur désactivé.

Vous pouvez également utiliser la télécommande de l'ampli-tuner AV pour commander vos autres appareils audiovisuels Onkyo. Cette section explique comment saisir le code de télécommande (la valeur par défaut est soulignée) d'un appareil que vous souhaitez contrôler : DVD, CD, etc.

Codes de télécommande préprogrammés

Les REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n'avez pas besoin de saisir de code de télécommande pour commander ces appareils.

Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées.

BD/DVD Lecteur Blu-ray Onkyo ( page 40)

TV/CD Lecteur CD Onkyo ( page 40)

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

1. Recherche le code de télécommande approprié dans la liste des Codes de télécommandes des appareils Onkyo connectés via RI. 2. Tout en maintenant enfoncé REMOTE MODE pour lequel vous souhaitez associer un code, pressez et maintenez enfoncé DISPLAY pendant environ 3 secondes.

Remarque

• Aucun code de télécommande ne peut être entré pour RECEIVER.
• À l'exception de RECEIVER, vous pouvez entrer des codes de télécommande de n'importe quelle catégorie pour REMOTE MODE. Cependant, ces boutons font également office de bouton de selector d'entrée (→ page 18) : par conséquent, choisissez REMOTE MODE correspondant à l'entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l'entrée CD, choisissez TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l'aide des boutons numérotés.

Le témoin Remote clignote deux fois.

Si le code de télécommande n'a pas été saisi correctement, le témoin Remote ne clignote qu'une seule fois.

Codes de télécommande pour les appareils onkyo raccordés via RI

Les appareils Onkyo raccordés via RI se commandent en pointant la télécommande vers l'ampli-tuner AV, et non vers l'appareil. Cela vous permet de commander des appareils qui ne sont pas visibles (rangés dans un meuble, par exemple).

Assurez-vous que l'appareil Onkyo est raccordé à l'aide d'un câble R1 et d'un câble audio analogue (RCA).

Consultez « Raccordement d'appareils Onkyo R1 » pour toute information complémentaire (→page 15).

2 Saisissez le code de télécommande approprié pour le bouton REMOTE MODE en vous reportant à la section précédente.

42157:

Platine à cassette Onkyo avec R

81993:

Station d'accueil Onkyo avec RI

3 Appuyez sur REMOTE MODE, pointez la télécommande vers l'ampli-tuner AV et faites fonctionner l'appareil.

Commande appareil Onkyo sans RI

Si vous souhaitez contrôler un appareil Onkyo en pointant la télécommande directement vers ce dernier ou si vous souhaitez contrôler un appareil Onkyo qui n'est pas raccordé via RI, utilisez les codes de télécommande suivants :

30627:

Lecteur DVD Onkyo sans RI

71817:

Lecteur CD Onkyo sans R

32900/33000:

Lecteur Blu-ray Onkyo

32901/33004

Lecteur HD DVD Onkyo

70868:

Enregistreur de MD Onkyo sans RI

71323:

Graveur CD Onkyo sans R

82990:

Station d'accueil Onkyo sans RI

Réinitialisation des boutons de REMOTE mode

Vous pouvez réinitialiser un REMOTE MODE en lui réaffectant son code de télécommande par défaut.

1 Tout en maintenant enfoncé le bouton REMOTE MODE que vous souhaitez initialiser, maintenez enfoncé HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur REMOTE MODE.

Le témoin Remote clignote deux fois, ce qui indique que la touche a été réinitialisée.

Chaque bouton REMOTE MODE est préprogrammé avec un code de télécommande. Lorsqu'un bouton est réinitialisé, son code préprogrammé est rétabli.

Réinitialisation de la télécommande

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

1 Tout en MAINTENANT enfoncé le bouton RECEIVER, maintenez enfoncé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). 2 Patientez 30 secondes, puis appuyez de nouveau sur RECEIVER.

Le témoin Remote clignote deux fois, ce qui indique que la télécommande a été réinitialisée.

Commande d'autres appareils

En appuyant sur le bouton REMOTE MODE

préprogrammez avec le code de télécommande de votre appareil, vous pouvez commander votre élément Onkyo comme indiqué ci-dessous.

Pour toute information complémentaire sur la saisie des codes de télécommande des différents appareils

→ page 39.

Commande d'un lecteur blu-ray/dvd ou d'un lecteur HD DVD

BD/DVD est préprogrammé avec le code de

télécommande permettant de contrôle un appareil

compatible R1HD*. L'appareil doit être capable de recevoir les signaux de la télécommande via une liaison

RiHD et il doit être raccordé à l'ampli-tuner AV via une connexion HDMI.

Utilisez les codes de télécommande suivants :

32910/33001/31612

Lecteur Blu-ray/lecteur DVD Onkyo avec RIHHD

*1 Le RHD pris en charge par l'ampli-tuner AV est la

fonction de commande du système CEC de la norme HDMI.

Remarque

• Avec certains appareils, certains boutons peuvent ne pas fonctionner comme prévu, voir ne pas fonctionner du tout.

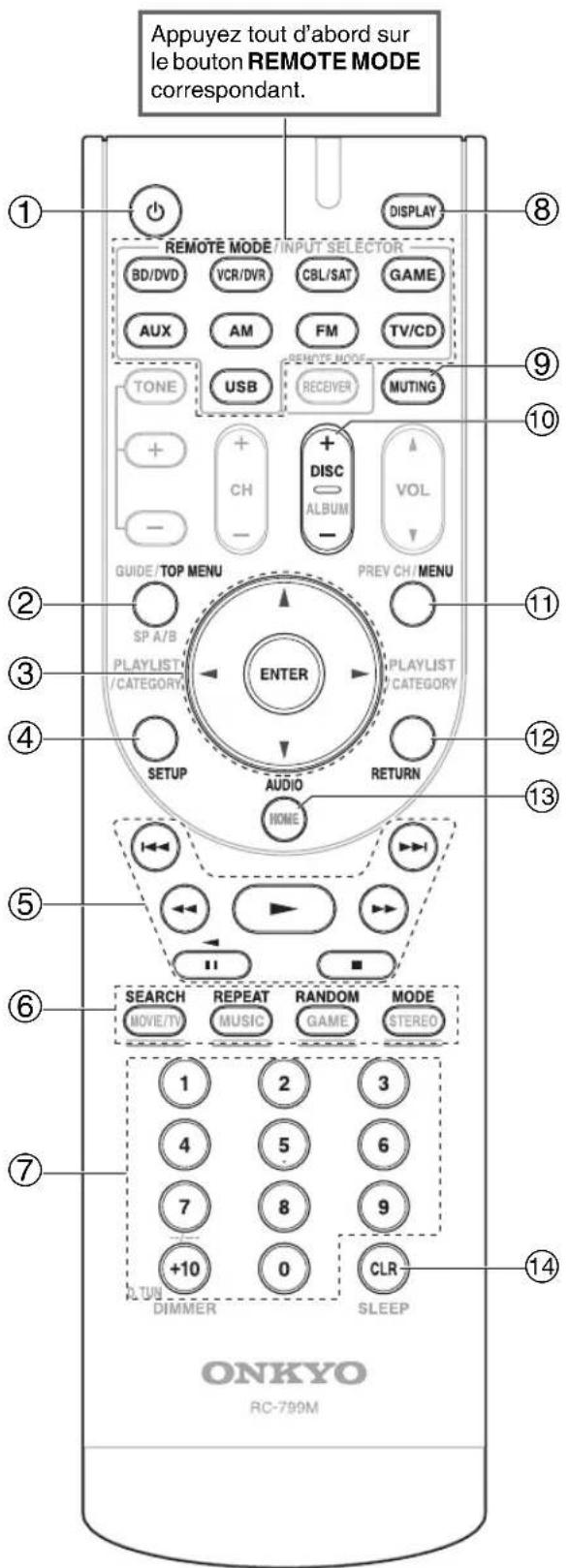

Boutons disponibles

Appareils Boutons		Lecteur DVD	Lecteur Blu-ray Lecteur HD DVD	Lecteur CD/graveur de CD Enregistrure de MD	Platine à cassette
①	∅	✓		✓	✓
②	TOP MENU ✓
③	▲/▼/▲, ENTER	✓		✓
④	SETUP ✓	✓
⑤	▲, II, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲	✓		✓	✓*3
⑥	SEARCH	✓+1	✓2	✓
	REPEAT ✓		✓2	✓
	RANDOM	✓+1	✓2	✓
	MODE	✓+1	✓2	✓
⑦	Numéro: 1 à 9,0	✓		✓
	Numéro: +10	✓+1		✓
⑧	DISPLAY ✓	✓
⑨	MUTING ✓	✓		✓
⑩	DISC +/-✓	✓
⑪	MENU ✓
⑫	RETURN ✓
⑬	AUDIO	✓+1
⑭	CLR ✓	✓

*1 La fonction RHD n'est pas prise en charge. Le RHD pris en charge par l'ampli-tuner AV est la fonction de commande du système CEC de la norme HDMI. 2 Ces boutons fonctionnent comme les boutons colorés ou les boutons A, B, C et D. 3 (Pause) fonctionne comme la lecture inversée.

Remarque

• Consultez « Commande de votre iPod/iPhone » pour le fonctionnement de l'iPod/iPhone (→ page 37).

Si vous rencontrez un problème lors de l'utilisation de l'ampli-tuner AV, recherchez la solution dans cette section. Si vous ne pouvez pas résoudre vous-même le problème, contactez notre revendeur Onkyo.

Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l'ampli-tuner AV avant de contacter votre revendeur Onkyo.

Pour réinitialiser l'ampli-tuner AV à ses réglages d'usine, allumez-le et, tout en maintenant le bouton VCR/DVR enfoncé, appuyez sur ON/STANDBY. « Clear » sera affiché et l'ampli-tuner AV passera en mode veille.

La réinitialisation de l'ampli-tuner AV supprimera vos stations de radio préenregistrées et vos paramètres personnalisés.

Pour réinitialiser la télécommande à ses valeurs par défaut, tout en maintenant enfoncé le bouton RECEIVER, maintenez enfoncé le bouton HOME jusqu'à ce que le témoin Remote s'allume (au bout d'environ 3 secondes). Appuyez de nouveau sur RECEIVER dans les 30 secondes.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

L'ampli-tuner AV ne s'allume pas

Assurez-vous que le cordon d'alimentation est bien branché sur la prise murale.

Débranchez le cordon d'alimentation de la prise-murale, attendez 5 secondes au moins, puis reconnectez-le.

L'ampli-tuner AV s'eteint de manière inattendue

Lorsque la veille automatique commence à fonctionner, l'ampli-tuner AV passe automatiquement en mode veille.

Lorsque l'alimentation est rétablie après une interruption, « CHECK SP WIRE » s'affiche à l'écran

Le circuit de protection a été activé. Débranchez immédiatement le cordon d'alimentation de la prise murale. Débranchez tous les câbles des enceintes et des sources d'entrée, et laissez le cordon d'alimentation de l'ampli-tuner AV débranché pendant 1 heure. Ensuite, rebranchez le cordon d'alimentation et régalez le volume au maximum. Si l'ampli-tuner AV reste allumé, régalez le volume au minimum, débranchez le cordon d'alimentation, et rebranchez les enceintes et les sources d'entrée. Si l'ampli-tuner AV s'éteint lorsque vous régalez le volume au maximum, débranchez le cordon d'alimentation et contactez votre revendeur Onkyo.

Aucun son n'est reproduit, ou le son très faible

Appuyez sur SPEAKERS A ou B pour allumer le témoin des enceintes sur lesquelles vous souhaitez reproduire le son.

Assurez-vous que la source d'entrée numérique a bien été sélectionnée. 29

Assurez-vous que toutes les fiches de branchement 12 audio sont enfoncées complètement.

Assurez-vous que les entrées et les sorties de tous les 13-15 appareil sont branchées correctement.

Assurez-vous que la polarité des câbles d'enceinte est correcte, et que les fils dénudés sont en contact avec la partie métallique de chaque borne d'enceinte.

Assurez-vous que la source d'entrée a bien été sélectionnée. 18

Assurez-vous que les câbles d'enceinte ne sont pas en court-circuit. 11

Vérifiez le réglage du volume. L'ampli-tuner AV est conçu pour vous faire profiter des joies du home cinéma. Il est doté d'une large plage de volume pouvant être réglée avec précision.

Si le témoin MUTING clignote à l'écran, appuyez sur MUTING de la télécommande pour désactiver la sourdine de l'ampli-tuner AV.

Lorsque des écouteurs sont branchés sur la prise 27 PHONES, aucun son n'est restitué par les enceintes.

Si aucun son n'est restitué par un lecteur DVD branché sur l'entrée HDMI IN, vérifie les paramètres de sortie du lecteur DVD, en veillant à sélectionner un format audio pris en charge. 48

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles pronant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Si vous platine disques utiliser une cellule à bobines 14 mobiles, vous devez brancher un préamplificateur ou un transformateur.

Assurez-vous qu'aucun câble de branchement n'est plié, torsadé, ou endommagé.

Tous les modes d'écoute n'utilisent pas l'ensemble des enceintes. 22

Indiquez les distances des enceintes et régalez le niveau sonore de chaque enceinte. 30

Le format du signal d'entrée est réglé sur « PCM » 33 ou « DTS ». Réglez-le sur « Off »

Seuls les enceintes avant reproduisent un son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, seules les enceintes avant et le subwoofer reproduisent un son. 23

Vérifiez la configuration des enceintes. 30

Seule l'enceinte centrale reproduit un son

Si vous utilisez le mode d'écoute Dolby Pro Logic II — Movie, Dolby Pro Logic II Music, ou Dolby Pro Logic II Game avec une source en mono, comme une station de radio AM ou un programme télévisé en mono, le son est concentré dans l'enceinte centrale.

Assurez-vous que les enceintes sont configurées correctement.

Les enceintes surround ne reproduisent aucun son

Lorsque le mode d'écoute T-D (Theater-Dimensional), Stereo ou Mono est sélectionné, les enceintes surround ne restituent aucun son. 23

En fonction de la source et du mode d’écoute 22-23 sélectionné, il est possible que peu de sons soient reproduits par les enceintes surround. Essayez de sélectionner un autre mode d’écoute.

Assurez-vous que les enceintes sont configurées correctement. 30

L'enceinte centrale ne produit aucun son

Lorsque le mode d'écoute Stereo ou Mono est sélectionné, l'enceinte centrale ne reproduit aucun son. 23

Assurez-vous que les enceintes sont configurées correctement.

Le subwoofer ne produit aucun son

Le subwoofer ne produit aucun son tant que les enceintes B sont activées. Allumez les enceintes A.

Lorsque vous lisez des supports ne contenant aucune information concernant le canal chargé des effets LFE, le subwoofer ne produit aucun son.

Assurez-vous que les enceintes sont configurées correctement. 30

Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de l'appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

Avec certains DVD-video, vous devez sélectionner un format de sortie audio dans un menu.

Certains modes d'écoute ne peuvent pas être sélectionnés avec certains signaux d'entrée.

Il est impossible d'obtenir une écoute en 5.1

Lorsque l'enceinte B est allumée, la lecture sur les 25 enceintes A est réduite à 2.1 canaux.

Vous ne pouvez pas toujours sélectionner tous les modes d'écoute, en fonction du nombre d'enceintes branchées.

22-23

Le volume des enceintes ne peut pas être réglé comme souhaité

Après avoir réglé le volume sonore individuel de chaque des enceintes, le volume sonore maximum peut être réduit.

Un bruit parasite est audible

L'utilisation d'attaches de câbles pour attacher les câbles audio, les câbles des enceintes, etc. peut entraîner une dégradation des performances audio, aussi est-il déconseillé d'en utiliser.

Un câble audio peut capter des interférences. Essayez de repositionner les câbles.

La fonction late night ne fonctionne pas

Assurez-vous que le support source est bien en Dolby Digital, Dolby Digital Plus ou en Dolby TrueHD.

Lorsque le programme DTS se termine et que le train de bits DTS s'arrête, l'ampli-tuner AV reste en mode d'écoute DTS et le témoin DTS reste allumé. Ceci permet d’éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous faites passer libre le lecteur du mode DTS au mode PCM, vous pourriez ne pas entendre de son, l'ampli-tuner AV ne passant pas d’un format à l’autre de façon immédiate : dans ce cas, arrêtez votre lecteur pendant 3 secondes environ, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l'ampli-tuner AV. Ceci est généralement du au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d'échantillonnage, ou la distorsion de fréquence a changé), et l'ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre.

Lors de la lecture d'un programme DTS, l'utilisation — des fonctions de pause, d'avance rapide, ou de retard rapide de votre lecteur peut produire un petit son audible. Il ne s'agit pas d'un problème de fonctionnement.

Le début d'un signal audio reçu via l'entrée HDMI IN ne peut pas être entendu

Étant donné que le temps nécessaire à l'identification du format d'un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

Il n'y a aucune image

Assurez-vous que toutes les fiches de branchement 12 video sont enfoncees complètement.

Assurez-vous que chaque appareil video est branché correctement.

Si la source vidéo est branchée sur l'entrée vidéo d'un appareil, vous devez affecter cette entrée à un sélecteur d'entrée et votre téléviseur doit être branché sur COMPONENT VIDEO OUT.

Si la source vidéo est branchée sur une entrée vidéo 14 composite, votre téléviseur doit être branché sur la sortie vidéo composite correspondante.

Si la source video est branchée sur une entrée 13,29 HDMI, vous devez associer cette entrée à une touche de sélection d'entrée, et voir téléviseur doit être branché sur la sortie HDMI OUT.

Sur votre téléviseur, assurez-vous que l'entrée vidéo — à laquelle l'ampli-tuner AV est branché — est bien sélectionnée.

Aucune image provenant d'une source branchée sur l'entrée HDMI IN n'est reproduite

L'utilisation d'un adaptateur HDMI vers DVI ne garantit pas un fonctionnement fiable. De plus, les signaux vidéo provenant d'un ordinateur ne sont pas garantis.

Les menus OSD ne s'affichent pas

Sur votre téléviseur, assurez-vous que l'entrée vidéo — à laquelle l'ampli-tuner AV est branché — est bien sélectionnée.

Lorsque l'ampli-tuner AV n'est pas connecté à un téléviseur via HDMI, les menus OSD ne s'affichent pas.

La réception est parasitée, la réception stéréo FM est parasitée, ou le témoin FM STEREO ne s'allume pas

Déplacez votre antenne.

Éloignez l'ampli-tuner AV de votre téléviseur ou de — votre ordinateur.

Lorsque vous écoutez une station AM, l'utilisation de la télécommande peut créer un bruit.

Le passage de véhicules et d'avions à proximité peut — créer des interférences.

Les murs en béton affaiblissent les signaux radio.

Si aucune solution ne permet d'améliorer la réception, installez une antenne extérieure.

La télécommande ne fonctionne pas

Avant d'utiliser cet appareil, veillez à appuyer sur RECEIVER.

Assurez-vous que les piles ont été insérées en respectant la polarité.

Insérez des piles neuves. N'insérez pas des piles de 4 types différents et ne mélangez pas des piles neuves avec des piles usagées.

Assurez-vous que la télécommande n'est pas trop éloignée de l'ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l'ampli-tuner AV.

Assurez-vous que l'ampli-tuner AV n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire.

Si l'ampli-tuner AV est installé dans un meuble doté de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.

Assurez-vous d'avoir sélectionné le bon code de télécommande. 39

Assurez-vous que vous avez défini le même identifiant sur l'ampli-tuner AV et sur la télécommande. 33

Il est impossible de commander d'autres appareils

S'il s'agit d'un appareil Onkyo, assurez-vous que le câble RI et que le câble audio analogique sont branchés correctement. L'utilisation seule d'un câble RI ne sera pas suffisante.

Assurez-vous que vous avez sélectionné correctement le mode de la télécommande.

Si vous avez connecté une platine à cassette à la prise TV/CD IN ou une station d'accueil RI aux prises TV/CD IN ou GAME IN ou VCR/DVR IN, vous devez régler l'écran pour que la télécommande fonctionne correctement.

Si vous ne pouvez pas faire fonctionner l'appareil, vous devrez entrer le code de télécommande approprié.

Pour commander un appareil Onkyo branché via le 39 RI, pointez la télécommande vers l'ampli-tuner AV. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Pour commander un appareil Onkyo qui n'est pas branché via le RI, pointez la télécommande vers l'appareil. Assurez-vous d'avoir tout d'abord entré le code de télécommande approprié.

Impossible d'enregistrer

Assurez-vous que la bonne entrée est sélectionnée — sur votre enregistreur.

Afin d’éviter que le signal ne fasse une boucle et n’endommage l’ampli-tuner AV, les signaux d’entrée ne sont pas produits sur les sorties avec le même nom (par exemple, VCR/DVR IN à VCR/DVR OUT).

Impossible d'accéder aux fichiers musicaux sur un périphérique USB

Assurez-vous que le périphérique USB est correctement — branché

L'ampli-tuner AV prend en charge les périphériques USB qui prennent en charge la classe de périphériques de stockage de masse USB.

Cependant, la lecture peut s'avérer impossible avec certains périphériques USB, même s'ils sont conformes à la classe de périphériques de stockage de masse USB.

Les périphériques mémoire USB dotés de fonctions 20 de sécurité ne peuvent pas être lus.

Consommation en veille

Dans les cas suivants, la consommation peut atteindre un maximum de 31 W : 34

• le réglage « HDMI Ctrl (RIHD) » est configuré sur « On ». (Selon l'état du téléviseur, l'amplitude AV entre en mode veille, comme d'habitude.)

Le son change lorsque je branche mes écouteurs

Lorsqu'un casque est branché, le mode d'écoute passe automatiquement sur Stereo, à moins qu'il ne soit déjà réglé sur Stereo, Mono ou Direct.

Comment puis-je modifier la langue d'une source multiplexée?

Utilisez le paramètre « Input Ch (Mux) » dans le menu « Audio Adjust » pour sélectionner l'option « Main » ou « Sub »

Les fonctions rln ne fonctionnent pas

Pour utiliser la fonction RI, vous devez établir une connexion RI et une connexion audio analogue (RCA) entre l'appareil et l'ampli-tuner AV, même s'ils sont raccordés par une liaison numérique.

Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l'appareil pour appliquer ces paramètres.

Sur l'ampli-tuner AV, appuyez simultanément sur le sélecteur d'entrée de la source d'entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du sélecteur d'entrée, appuyez sur SETUP jusqu'à ce que « Video

ATT: ON s'affiche à l'écran. Puis, relâchez les deux boutons. Pour réactiver le réglage, répétez le processus ci-dessus afin que le « Video ATT: OFF » s'affiche à l'écran, puis relâchez les boutons.

Atténuation de la vidéo

Ce paramètre peut être sélectionné pour les entrées BD/DVD, VCR/DVR, CBL/SAT, GAME, ou AUX.

Si une console de jeu est branchée sur l'entrée vidéo composite, et si l'image n'est pas très claire, vous pouvez atténuer le gain.

Vidéo ATT: OFF : (par défaut). Vidéo ATT: ON : le gain est réduit de 2 dB.

Si l'image sur votre téléviseur/moniteur raccordé à la sortie HDMI OUT est instable, essayez de désactiver la fonction deepcolor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons CBL/SAT et

ON/STANDBY de l'ampli-tuner AV. Tout en maintenant CBL/SAT enfoncé, appuyez sur

ON/STANDBY jusqu'à ce que « Off » s'affiche à l'écran. Puis, relâchez les deux boutons. Pour réactiver la fonction DeepColor, répétez le processus ci-dessus jusqu'à ce que « On » s'affiche à l'écran, puis relâchez les deux boutons.

L'ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe, ou l'électricité statique peuvent le bloquer. Dans le cas improbable où cela se produit, débranchez le cordon d'alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le.

Onkyo n'est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d'un mauvais fonctionnement de l'appareil. Avant d'enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d'alimentation de la prise murale, mettez l'ampli-tuner AV en veille.

Conseils de connexion et trajet du signal vidéo

L'ampli-tuner AV prend en charge plusieurs formats de connexion afin d'assurer la compatibilité avec une large gamme d'appareils audiovisuels. Le format choisi dépend des formats pris en charge par vos appareils. Utilisez les sections suivantes comme guide.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT. Si votre téléviseur est branché sur la sortie MONITOR OUT V ou à la sortie COMPONENT VIDEO OUT, utilisez l'affichage de l'ampli-tuner AV lorsque vous modifiez les paramètres.

Remarque

• Les menus OSD s'affichent uniquement si :
• Il n'y a pas d'entrée vidéo, ou -L'entrée vidéo est 480p,576p,720p,1080i ou 1080p.

Formats de connexion vidéo

Un appareil vidéo peut être raccordé à l'ampli-tuner AV à l'aide de l'un des formats de connexion vidéo suivants : vidéo composite, vidéo composante ou HDMI, ce dernier offrant la meilleure qualité d'image.

Lors de la sélection d'un format de connexion, n'oubliez pas que l'ampli-tuner AV ne réalise pas de conversion de formats, de sorte que seules des sorties au même format que l'entrée émettent un signal.

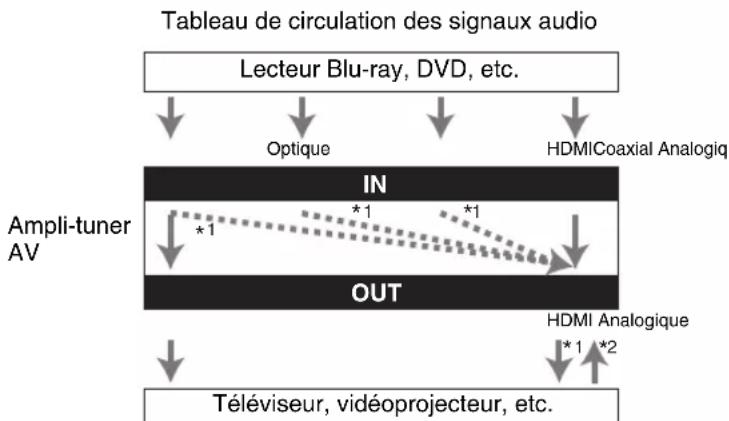

Formats de connexion audio

Un appareil audio peut être raccordé à l'aide de l'un des formats de connexion audio suivants : analogique, optique, coaxial ou HDMI.

Lorsque vous choisissez un format de connexion, n'oubliez pas que l'ampli-tuner AV ne convertit pas les signaux d'entrée numériques pour les sorties de ligne analogiques et inversement. Par exemple, des signaux audio connectés à une entrée numérique optique ou coaxiale ne sont pas restitués par la sortie VCR/DVR OUT analogique.

Si des signaux sont présents à plus d'une entrée, les entrées seront sélectionnées automatiquement selon l'ordre de priorité suivant : HDMI, numérique, analogue.

1 Dépend du réglage de « Audio TV Out » (→ page 34). 2 Ce réglage est disponible si le réglage « Audio Return Ch » est configuré sur « Auto » (→ page 34). Vous devez sélectionner le contrôle d'entrée TV/CD et votre téléviseur doit prendre en charge la fonction ARC.

Configuration requise des périphériques USB

• Classe de périphérique de stockage de masse USB (cependant non systématiquement garanti).
• Format de système de fichiers FAT16 ou FAT32.
• Chaque dossier peut contenir jusqu'à 255 fichiers musicaux et dossiers, et les dossiers peuvent être imbriqués jusqu'à une profondeur de 8 niveaux.
• Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge.

Formats de fichiers audio pris en charge

Pour la lecture depuis un périphérique USB, l'ampli-tuner AV prend en charge les formats de fichiers musicaux suivants.

Les fichiers à début binaire variable (VBR) sont pris en charge. (Les temps de lecture peuvent ne pas s'afficher correctement.)

MP3 (.MP3 ou .MP3)

• Les fichiers MP3 doivent être au format MPEG1/MPEG-2.5 Audio Layer 3 avec une fréquence d'échantillonnage de 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz et un débit binaire compris entre 8kbps et 320kbps. Les fichiers non pris en charge ne peuvent pas être lus.

WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l'aide de Windows Media® Player.

• L'option de copyright des fichiers WMA doit être désactivée.
• Fréquences d'échantillonnage de 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 48 kbps et 320 kbps sont pris en charge.
• Les formats WMA DRM/Pro/Voice ne sont pas pris en charge.

AAC concerne les données audio MPEG-2/MPEG-4. - Les fréquences d'échantillonnage de 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz et les débits binaires compris entre 8 kbps et 320 kbps sont pris en charge.

FLAC (FLAC ou. FLAC)

FLAC est un format de fichier destiné à la compression des données audio sans perte.

• Les fréquences d'échantillonnage de 32kHz, 44,1kHz et 48kHz sont prises en charge.
• Bit de quantification 16 bits, 24 bits

Pour répondre à la demande accrue en programmes de télévision numérique, la norme HDMI (High Definition Multimedia Interface) est une nouvelle norme d'interface numérique permettant de relier des téléviseurs, des videoprojecteurs, des lecteurs Blu-ray/DVD, des décodeurs numériques et autres appareils vidéo. Jusqu'à présent, plusieurs câbles audio et vidéo différents étaient nécessaires pour relier des appareils audiovisuels. Avec la norme HDMI, un seul câble permet d'acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux). Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface)*1: les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas, aucune image n'apparaît.)

L'ampli-tuner AV utilise le protocole HDCP (High-bandwidth Digital Content Protection)*2, de sorte que les appareils compatibles pourront afficher l'image.

L'interface HDMI de l'ampli-tuner AV repose sur les éléments suivants :

Audio Return Channel, 3D, x.v.Color, Deep Color, Lip Sync, DTS-HD Master Audio, DTS-HD High Resolution

Audio, Dolby TrueHD, Dolby Digital Plus, DSD et PCM multicanal

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits)
• PCM linéaire multicanaux (jusqu'à 7.1 can., 32–192 kHz, 16/20/24 bits)
• Train de bits (DSD, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio)

Votre lecteur Blu-ray/DVD doit également prendre en charge la sortie HDMI des formats audio ci-dessus.

L'ampli-tuner AV prend en charge la norme HDCP (High-bandwidth Digital Content Protection), un système de protection des signaux vidéo numériques contre la copie. Les autres appareils connectés à l'ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

1 DVI (Digital Visual Interface) : norme d'interface d'affichage numérique par le DDWG 3 en 1999. 2 HDCP (High-bandwidth Digital Content Protection) : technologie de cryptage vidéo développée par Intel pour les interfaces HDMI/DVI. Elle permet de protéger le contenu vidéo et nécessite un appareil compatible HDCP pour afficher les données vidéo cryptées. 3 DDWG (Digital Display Working Group) : dirigé par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, l'objet affiché de ce groupe d'industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques haute performances.

Remarque

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d'une entrée DVI peuvent donc être branchés au moyen d'un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n’achement que les signaux vidéo et vous devez donc effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d’un PC ne sont pas pris en charge. Le signal audio HDMI (taux d’échantillonnage, longueur en bits, etc.) peut être limité par l’appareil source raccordé. Si l’image est de mauvaise qualité ou si aucun son n’est émis par l’appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d’instructions de l’appareil branché pour plus d’informations.

Utilisation d'un téléviseur, d'un lecteur ou d'un enregistrreur compatible RIHD

RIHD, qui signifie Remote Interactive over HDMI, est le nom de la fonction de commande du système des appareils Onkyo. L'ampli-tuner AV est compatible avec les commandes CEC (Consumer Electronics Control), ce qui permet de commander le système via la connexion HDMI. La norme CEC assure l'interopérabilité entre différents appareils. Toutefois, nous ne pouvons garantir que ces commandes fonctionneront avec des appareils non compatibles RIHD.

Les appareils suivants sont compatibles R1HD. (À la date de janvier 2011)

• Téléviseurs compatibles Toshiba REGZA-LINK
• Téléviseurs Sharp

Lecteurs/enregistreurs

• Lecteurs Onkyo et Integra compatibles R1HD
• Lecteurs et enregistrateurs Toshiba compatibles REGZALINK (uniquement s'ils sont utilisés avec un téléviseur Toshiba compatible REGZA-LINK)
• Lecteurs et enregistrateurs Sharp (uniquement s'ils sont utilisés avec un téléviseur Sharp)
• Il est possible que des modèles différents de ceux mentionnés ci-dessus bénéficient d'une certaine interoperabilité s'ils sont compatibles CEC, qui représentée une partie de la norme HDMI, mais leur fonctionnement n'est pas garantie.

Remarque

• Ne branchez pas plus d'appareils compatibles RHD que le nombre indiqué ci-dessous à la borne d'entrée HDMI de façon à ce que les opérations liées fonctionnent correctement.
• Jusqu'à trois lecteurs Blu-ray/DVD.
• Jusqu'à trois graveurs Blu-ray/graveurs DVD/enregistreurs vidéo numériques.
• Jusqu'à 4 pour le décodeur câble/satellite.
• Ne branchez pas l'ampli-tuner AV à l'autre ampli-tuner AV/amplificateur audiovisuel via HDMI.
• Quand un nombre d'appareils compatibles RHD supérieur au nombre indiqué ci-dessus est branché, les opérations liées ne sont pas garanties.

Pour les téléviseurs compatibles R1HD

Les opérations liées suivantes sont possibles en raccordant l'ampli-tuner AV à un téléviseur compatible R1HD.

L'ampli-tuner AV entre en mode veille lorsque l'alimentation du téléviseur passe en veille. - Vous pouvez configurer l'écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l'ampli-tuner AV, soit via les enceintes du téléviseur. - Il est possible de reproduire la vidéo/le son depuis l'antenne ou depuis la prise d'entrée du téléviseur à partir des enceintes raccordées à l'ampli-tuner AV. (Un raccordement tel qu'un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.) L'entrée sur l'ampli-tuner AV peut être sélectionnée grâce à la télécommande du téléviseur. - Des opérations telles que l'ajustement du volume, ou des opérations similaires, pour l'ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur.

Pour les lecteurs/enregistreurs compatibles RHD

L'opération liée suivante est possible en raccordant l'ampli-tuner AV à un lecteur/enregistreur compatible RHP.

• Lorsque la lecture démarre sur le lecteur/enregistreur, l'entrée de l'ampli-tuner AV commute sur l'entrée HDMI du lecteur/enregistreur en cours de lecture.
• L'utilisation du lecteur/enregistreur est possible à l'aide de la télécommande fournie avec l'ampli-tuner AV.
• Il est possible que toutes les fonctions ne soient pas opérationnelles selon le modèle.

1 Vérifiez la connexion et le réglage.

1. Branchez la prise HDMI OUT sur la prise d'entrée HDMI du téléviseur.

Lecteur Blu-ray/DVD, etc.

Téléviseur, videoprojecteur, etc.

1. Branchez la sortie audio du téléviseur sur la prise OPTICAL IN 2 de l'ampli-tuner AV à l'aide d'un câble optique numérique.

Remarque

• Lorsque la fonction du canal audio de return (ARC) est utilisée avec un téléviseur compatible ARC, cette connexion n'est pas nécessaire ( page 34).
• Branchez la sortie HDMI du lecteur/graveur de disque Blu-ray/DVD sur la prise HDMI IN 1 de l'ampli-tuner AV.

Remarque

• Il est nécessaire d'attribuer l'entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d'autres prises (→ page 29). N'attribuez pas les appareils raccordés à HDMI IN à l'entrée TV/CD à ce stade. Le fonctionnement approprié du CEC (Consumer Electronics Control) n'est pas garanti.

2 Chacun des « HDMI setup » est modifié selon le réglage suivant.

Consultez les informations complémentaires de chaque réglage (→ page 34).

3 Vérifiez les réglages.

1. Allumez l'alimentation de tous les appareils raccordés.
2. Coupe l'alimentation du téléviseur, et vérifie que l'alimentation des appareils raccordés est coupée automatiquement grâce à l'opération liée.
3. Allumez le lecteur/graveur Blu-ray/DVD, etc.
4. Démarrer la lecture sur le lecteur/graveur Blu-ray/DVD, et vérifiez les points suivants.

L'alimentation de l'ampli-tuner AV s'allume automatiquement, et l'entrée sur laquelle est raccordé le lecteur/graveur Blu-ray/DVD est sélectionnée. L'alimentation du téléviseur s'allume automatiquement, et l'entrée sur laquelle est raccordé l'ampli-tuner AV est sélectionnée.

1. En vous conformant au mode d'emploi du téléviseur, sélectionnez « Utiliser les enceintes du téléviseur » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l'ampli-tuner AV.
2. Sélectionnez « Utiliser les enceintes raccordées à l'ampli-tuner AV » sur l'écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes raccordées à l'ampli-tuner AV et non par celles du téléviseur.

Remarque

• Procédez aux opérations ci-dessus lorsque vous avez utilisé à l'origine l'ampli-tuner AV, lorsque les réglages de chaque appareil sont modifiés, lorsque l'alimentation principale de chaque appareil est coupée, lorsque le câble d'alimentation est débranché ou lorsqu'il y a eu une coupure de courant.

4 Utilisation à l'aide de la télécommande.

Pour les boutons utilisables (→ page 39).

Remarque

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas produit sur les enceintes du téléviseur. Vous pouvez produire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s'avérer impossible pour certains modèles de lecteurs.)
• Même si vous le régalez sur la sortie audio des enceintes du téléviseur, le son est produit sur les enceintes raccordées à l'ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l'entrée sur l'ampli-tuner AV. Pour développer le son sur les enceintes du téléviseur, procédez à nouveau aux opérations sur le téléviseur.
• Ne raccordez pas le câble RI lors du branchement sur les appareils compatibles avec les commandes audio RI et RI.
• Lorsque vous sélectionnez une autre prise que la prise HDMI où l'ampli-tuner AV est raccordé en tant qu'entrée sur le téléviseur, l'entrée de l'ampli-tuner AV commute sur « TV / CD ». L'ampli-tuner AV s'allume automatiquement lorsqu'il estime cela nécessaire. Même si l'ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible RHD, il ne s'allume pas si cela n'est pas nécessaire. Il est possible qu'il ne s'allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur.
• Il est possible que les fonctions liées à l'ampli-tuner AV ne soient pas opérationnelles selon le modèle. Dans ce cas, utilisez directement l'ampli-tuner AV.

Section amplificateur

Puissance de sortie nominale

Tous les canaux: Puissance continue de 60 W minimum par canal, charges de 8 ohms, 2 canaux utilisant une fréquence de 20 Hz à 20 kHz, avec une distorsion harmonique totale maximale de 0,7% (FTC) Puissance continue de 90 W minimum par canal, charges de 6 ohms, 2 canaux utilisant une fréquence de 1 kHz, avec une distorsion harmonique totale maximale de 0,9% (FTC)

Puissance dynamique

• IEC60268-Puissance de sortie maximalé à court terme

160 W (3 Ω, avant)

125 W (4 Ω, avant)

85 W (8 Ω, avant)

THD + N (distorsion harmonique totale+bruit)

0,08% (20 Hz - 20 kHz demi-puissance)

Facteur d'amortissement

60 (avant, 1 kHz, 8 Ω)

Sensibilité et impédance d'entrée (asymétrique)

200 mV/47 kΩ (LINE)

Niveau de sortie RCA nominal et impédance

200 mV/2,2 kΩ (REC OUT)

Niveau de sortie RCA maximum et impédance

2 V/2,2 kΩ (REC OUT)

Distorsion de fréquence

20Hz - 50kHz / + 1 dB, -3 dB (DSP bypass)

Caractéristiques du réglage de la tonalité

± 10 dB, 50Hz (GRAVES)

± 10 dB, 20 kHz (AIGUS)

Rapport signal-bruit 100 dB (LINE, IHF-A)

Impédance des enceintes

6Ω-16Ω

Sensibilité d'entrée / Niveau et impédance de sortie

1 Vp-p/75 Ω (Composant Y)

0,7 Vp-p/75 Ω (Composantes PB/CB, PR/CR)

Distorsion de fréquence de la vidéo composantes

5 Hz - 100 MHz / +0 dB, -3 dB

Section tuner

Plage de fréquences FM

87.5 MHz - 107,9 MHz

Plage de fréquences AM

Consommation en veille

0.2W

Dimensions (L× H× P) 435~mm× 150~mm× 328~mm

Poids 7,5kg

Entrée IN 1, IN 2, IN 3

Sortie OUT

Tableau des résolutions vidéo

1080p

Format audio Dolby TrueHD, DTS Master Audio, DVD-Audio, DSD

Pris en charge 3D, Audio Return Channel, DeepColor, x.v.Color, LipSync, CEC (RIHD)

Composantes IN 1, IN 2

Composite BD/DVD, VCR/DVR, CBL/SAT, GAME, AUX

Sorties vidéo

Composite OUT

Composite MONITOR OUT, VCR/DVR OUT

Entres audio

Numérique Optiques : 2

Coaxiales:1

Analogique BD/DVD, VCR/DVR, CBL/SAT, GAME,

TV/CD, AUX

Sorties audio

Analogue VCR/DVR

Sortie pré-subwoofer

Sorties enceintes SP-A (L, R, C, SL, SR) + SP-B (L, R)

Casque 1 (6,3 Ø

Autres

USB 1 (avant)

RI 1

Les caractéristiques techniques et les fonctionnalités de cet appareil sont susceptibles d'être modifiées sans préavis.

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIRN

Boutons disponibles

Componentes Botones		Reprodctor de DVD	Reprodctor de discos Blu-ray Reprodctor de HD DVD	Reprodctor de CD /Grabador de CD Grabador de MD	Reprodctor de casettes
①	○	✓		✓	✓
②	TOP MENU✓
③	▲/▼/▲, ENTER	✓		✓
④	SETUP✓	✓
⑤	▲, II, I, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲, ▲	✓		✓	✓*3
⑥	SEARCH	✓+1	✓2	✓
	REPEAT✓		✓2	✓
	RANDOM	✓+1	✓2	✓
	MODE	✓+1	✓2	✓
⑦	Número: 1 a 9, 0	✓		✓
	Número: +10	✓+1		✓
⑧	DISPLAY✓	✓
⑨	MUTING✓	✓		✓
⑩	DISC +/-✓	✓
⑪	MENU✓
⑫	RETURN✓
⑬	AUDIO	✓+1
⑭	CLR✓	✓
