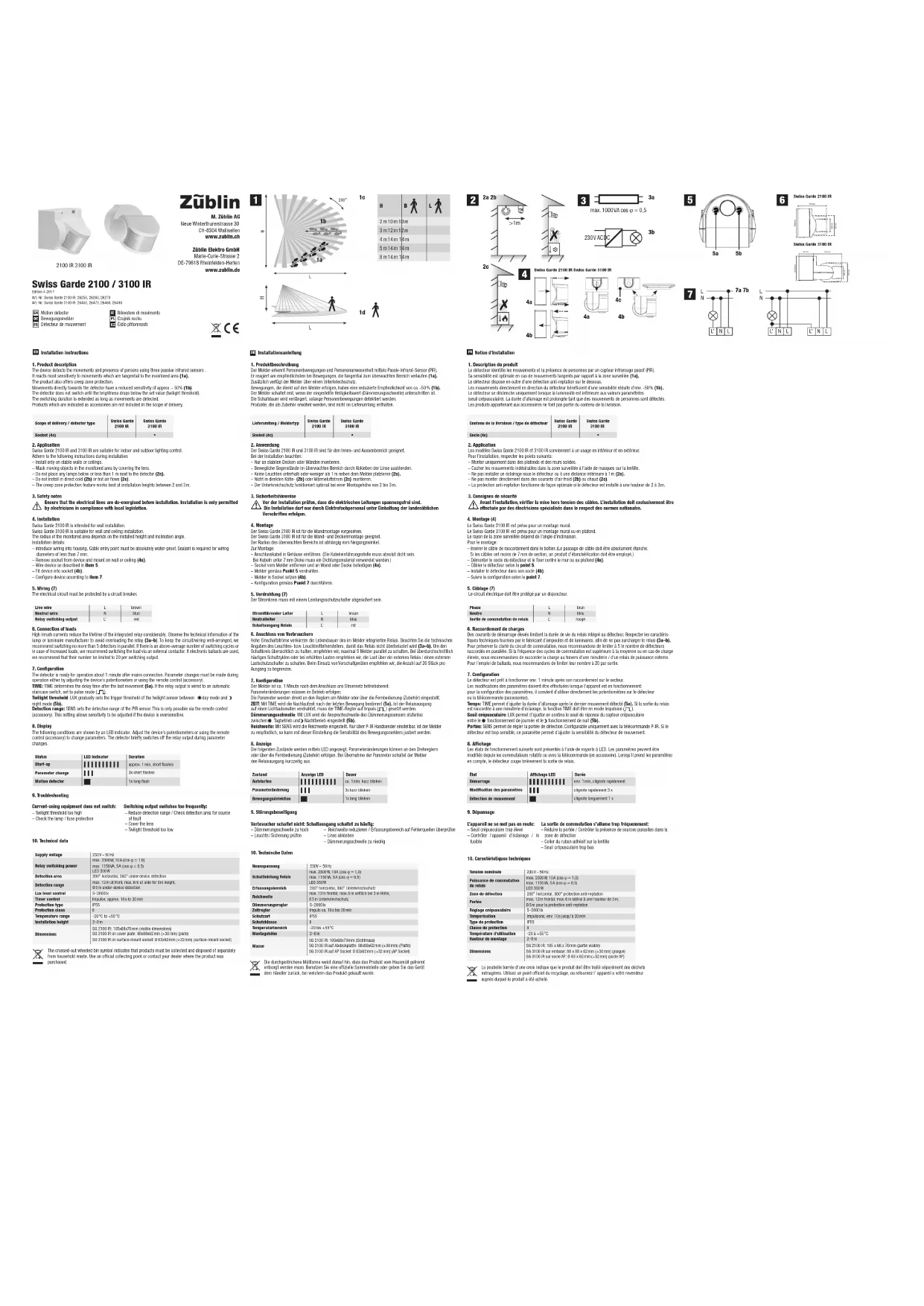

MODE D'EMPLOI Swiss Guard 2100 IR Niko

Les modèles Swiss Garde 2100IR et 3100IR conviennent à un usage en intérieur et en extérieur. Pour l’installation, respecter les points suivants:– Monter uniquement dans des plafonds et des murs solides.– Cacher les mouvements indésirables dans la zone surveillée à l'aide de masques sur la lentille. – Ne pas installer un éclairage sous le détecteur ou à une distance inférieure à 1 m (2a). – Ne pas monter directement dans des courants d’air froid (2b) ou chaud (2c). – La protection anti-reptation fonctionne de façon optimale si le détecteur est installé à une hauteur de2 à 3 m.

3. Consignes de sécurité

Avant l’installation, vérifier la mise hors tension des câbles. L’installation doit exclusivement être effectuée par des électriciens spécialisés dans le respect des normes nationales.4. Montage (4)Le Swiss Garde 2100IR est prévu pour un montage mural. Le Swiss Garde 3100IR est prévu pour un montage mural ou en plafond.Le rayon de la zone surveillée dépend de l’angle d’inclinaison. Pour le montage: – Insérer le câble de raccordement dans le boîtier. (Le passage de câble doit être absolument étanche. Si les câbles ont moins de 7 mm de section, un produit d’étanchéification doit être employé.)– Démonter le socle du détecteur et le fixer contre le mur ou au plafond (4a).– Câbler le détecteur selon le point5.– Installer le détecteur dans son socle (4b).– Suivre la configuration selon le point7.5. Câblage (7) Le circuit électrique doit être protégé par un disjoncteur.Phase L brunNeutre N bleu Sortie de commutation de relais L’ rouge

6. Raccordement de charges

Des courants de démarrage élevés limitent la durée de vie du relais intégré au détecteur. Respecter les caractéris- tiques techniques fournies par le fabricant d’ampoules et de luminaires, afin de ne pas surcharger le relais (3a–b). Pour préserver la clarté du circuit de commutation, nous recommandons de limiter à5 le nombre de détecteurs raccordés en parallèle. Si la fréquence des cycles de commutation est supérieure à la moyenne ou en cas de charge élevée, nous recommandons de raccorder la charge au travers d'une minuterie / d'un relais de puissance externe. Pour l’emploi de ballasts, nous recommandons de limiter leur nombre à20 par sortie.7. ConfigurationLe détecteur est prêt à fonctionner env. 1 minute après son raccordement sur le secteur.Les modifications des paramètres doivent être effectuées lorsque l’appareil est en fonctionnement: pour la configuration des paramètres, il convient d’utiliser directement les potentiomètres sur le détecteur ou la télécommande (accessoires). Temps: TIME permet d’ajuster la durée d’allumage après le dernier mouvement détecté (5a). Si la sortie du relais est raccordée à une minuterie d’éclairage, la fonction TIME doit être en mode Impulsion ( ). Seuil crépusculaire: LUX permet d’ajuster en continu le seuil de réponse du capteur crépusculaire entre le fonctionnement de journée et le fonctionnement de nuit (5b). Portée: SENS permet de régler la portée de détection. Configurable uniquement avec la télécommande P-IR. Si le détecteur est trop sensible, ce paramètre permet d’ajuster la sensibilité du détecteur de mouvement.8. AffichageLes états de fonctionnement suivants sont présentés à l’aide de voyants à LED. Les paramètres peuvent être modifiés depuis les commutateurs rotatifs ou avec la télécommande (en accessoire). Lorsqu’il prend les paramètres en compte, le détecteur coupe brièvement la sortie de relais.État Affichage LED DuréeDémarrage env. 1 min, clignote rapidementModification des paramètres clignote rapidement 3xDétection de mouvementclignote longuement 1x9. Dépannage L’appareil ne se met pas en route: La sortie de commutation s’allume trop fréquemment: – Seuil crépusculaire trop élevé– Contrôler l’appareil d’éclairage / le fusible– Réduire la portée / Contrôler la présence de sources parasites dans la zone de détection – Coller du ruban adhésif sur la lentille– Seuil crépusculaire trop bas10. Caractéristiques techniquesTension nominale 230 V ~ 50 HzPuissance de commutation du relais max. 2300 W, 10 A (cosϕ= 1,0) max. 1150 VA, 5 A (cosϕ= 0,5) LED 350 WZone de détection 200° horizontal, 360° protection anti-reptationPortée max. 12 m frontal, max. 6 m latéral à une hauteur de 3 m, Ø 5 m pour la protection anti-reptation Réglage crépusculaire 5–2000 lx Temporisation Impulsions, env. 10 s jusqu’à 20 min Type de protection IP55Classe de protection II Température d'utilisation -20 à +55 °C Hauteur de montage 2–8 mDimensions SG 2100IR: 105x68x70 mm (partie visible) SG 3100IR sur embase: 88x88x62 mm (+30 mm) (plaque) SG 3100IR sur socleAP: Ø 63x62 mm (+32 mm) (socleAP) La poubelle barrée d'une croix indique que le produit doit être traité séparément des déchets ménagères. Utilisez un point officiel du recyclage, ou retournez l' appareil a votre revendeur auprès duquel le produit a été acheté. 4cL
