348187 - Table BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Marque	Bartscher
Modèle	348187
Type de produit	Table chauffante (meuble bas chauffant)
Usage prévu	Réchauffer et maintenir au chaud lave-vaisselle
Tension d'alimentation	220-240 V
Fréquence	50-60 Hz
Puissance maximale absorbée	2000 W
Courant maximal absorbé	10 A
Câble d'alimentation	H05RN-F 3x1,5 mm²
Plage de température	30-90 °C
Réglage du thermostat	Poignée rotative (gauche: augmentation température)
Fonctionnalités	Ventilation pour répartition uniforme de l'air chaud
Interrupteur	Bouton bipolaire lumineux (I/O)
Arrêt	Ramener la poignée sur « O » puis appuyer sur le bouton
Installation	Par électricien qualifié ; mise à la terre obligatoire
Environnement d'installation	Respecter les normes de sécurité et prévention incendie du pays
Nettoyage externe	Eau chaude avec détergent neutre, éponge douce
Nettoyage interne	Eau chaude, brosse souple, rincer à l'eau claire
Précautions de nettoyage	Débrancher l'appareil ; ne pas utiliser de jet d'eau
Entretien	En cas d'inutilisation prolongée, stocker dans un endroit sec
Pièces détachées principales	Porte coulissante, support de porte, étagère, élément chauffant, panneau de contrôle, interrupteur, thermostat, pieds réglables, panneau
Réparabilité	Interventions réservées à des techniciens spécialisés
Mise au rebut	Démanteler selon les normes en vigueur dans le pays
Marquage CE	Présent sur l'appareil ; ne pas altérer

FOIRE AUX QUESTIONS - 348187 BARTSCHER

Comment brancher la table chauffante Bartscher 348187 ?

Branchez l'appareil via l'interrupteur installé en amont. Appuyez sur le bouton A en position I pour allumer. Tournez la poignée C du thermostat en sens horaire pour régler la température entre 30 et 90 °C.

Que faire si la table ne chauffe pas ?

Vérifiez que l'interrupteur est sur I et que le thermostat est réglé au-dessus de la température ambiante. Assurez-vous que l'alimentation électrique est correcte (220-240 V, 50-60 Hz). Si le problème persiste, contactez un technicien qualifié.

Quelle est la puissance et la tension de la table ?

La tension est de 220-240 V, la fréquence de 50-60 Hz, la puissance maximale de 2000 W et le courant maximal de 10 A.

Comment nettoyer la table chauffante ?

Avant tout nettoyage, débranchez l'appareil. Utilisez de l'eau chaude avec un détergent neutre et une brosse souple ou une éponge. Rincez avec un chiffon humide. Ne pas utiliser de jet d'eau ni de produits abrasifs.

Peut-on utiliser la table pour réchauffer des aliments directement ?

Non, l'appareil est conçu uniquement pour réchauffer et maintenir au chaud la lave-vaisselle, pas les aliments. Tout autre usage est considéré comme impropre.

Quelles sont les consignes de sécurité importantes ?

L'installation électrique doit être réalisée par un électricien qualifié. L'appareil doit être relié à une prise de terre. Ne pas utiliser de jet d'eau pour le nettoyage. Évitez de toucher les surfaces chaudes sans protection.

Comment régler la température ?

Tournez la poignée C de l'interrupteur du thermostat en sens horaire. La température augmente en tournant vers la gauche. La plage est d'environ 30 à 90 °C. Pour arrêter le chauffage, tournez la poignée en position O.

La table dispose-t-elle d'une ventilation ?

Oui, un ventilateur assure une répartition uniforme de l'air chaud à l'intérieur de l'armoire. Il est conseillé de laisser un espace d'environ 80 mm entre les assiettes pour la circulation de l'air.

Quelles pièces détachées sont disponibles ?

Les pièces détachées incluent : porte coulissante, support de porte, étagère, élément chauffant, panneau de contrôle, interrupteur, thermostat, pieds réglables et panneau. Pour toute commande, contactez le fabricant.

Comment mettre au rebut l'appareil en fin de vie ?

Démontez l'appareil conformément aux normes en vigueur dans votre pays. Le marquage CE doit être détruit lors de la démolition. Respectez les réglementations locales de recyclage.

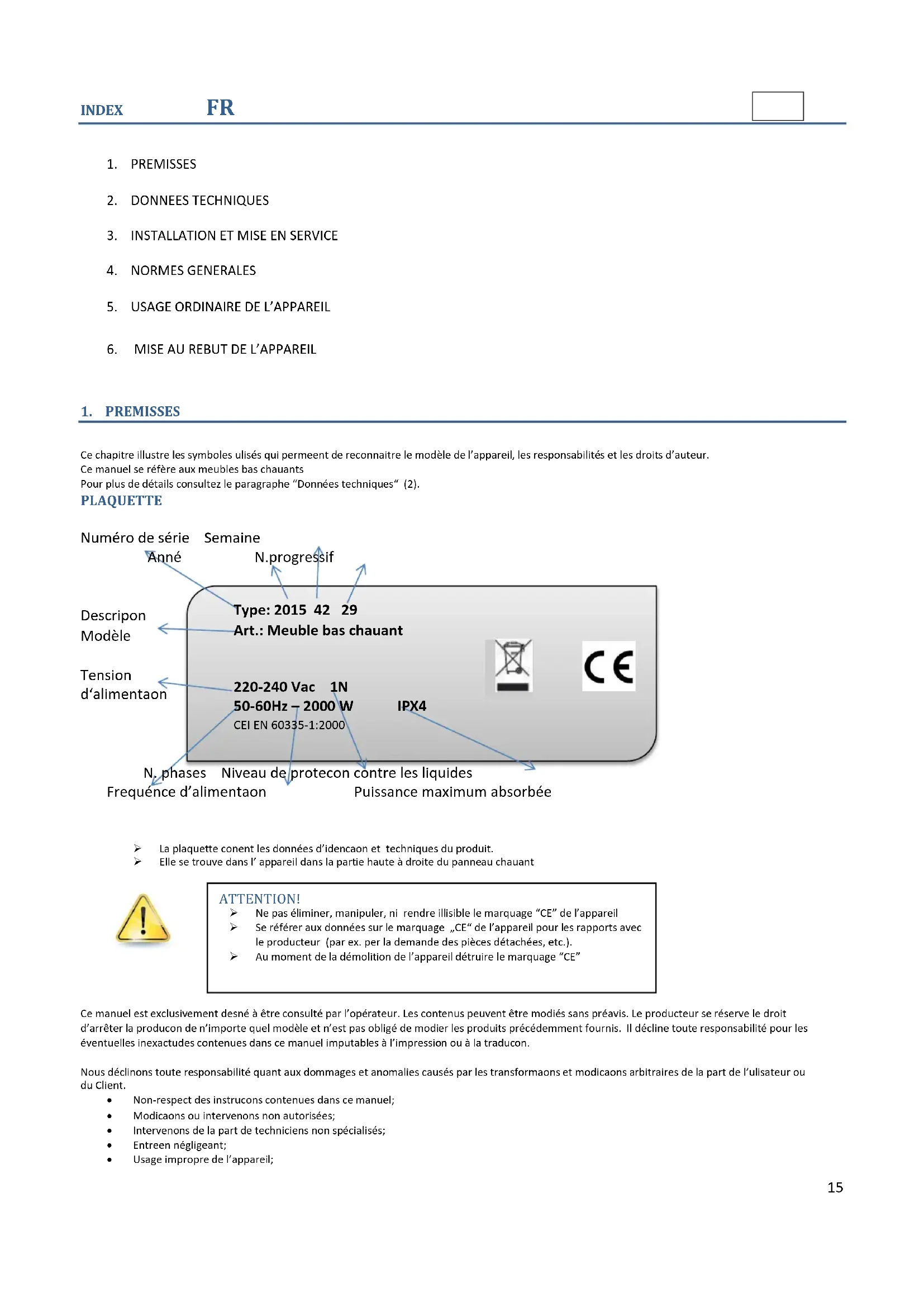

MODE D'EMPLOI 348187 BARTSCHER

Ce chapitre illustre les symboles ulisés qui permènt de reconnaître le modele de l'appareil, les responsabilités et les droits d'auteur.

Ce manuel se refere aux meubles bas chauants

Pour plus de détails consultez le paragraphe "Données techniques" (2).

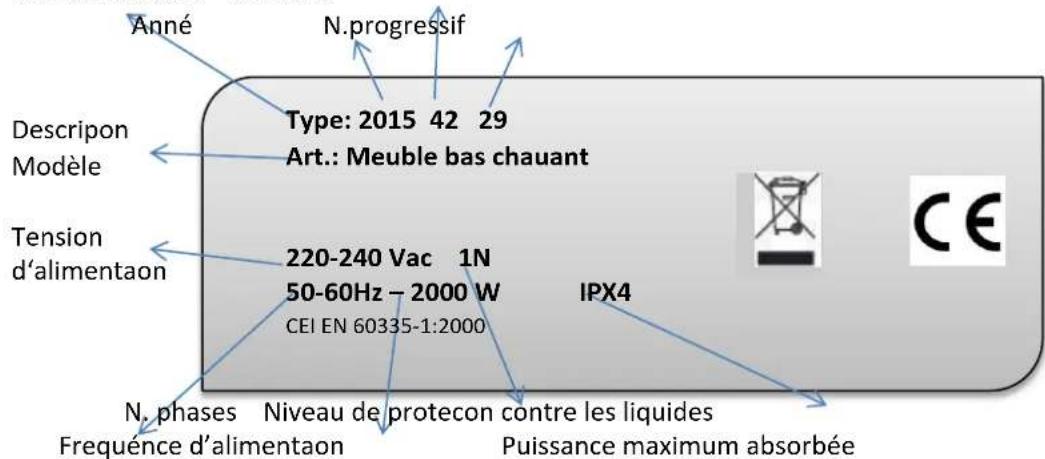

PLAQUETTE

Numéro de série Semaine

La plaquette content les données d'idencaon et techniques du produit.

Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauant

ATTENTION!

Ne pas eliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil
Se référer aux données sur le marquage "CE" de l'appareil pour les rapportés avec le produiteur (par ex. par la demande des pieces détaches, etc.).
Au moment de la démolition de l'appareil détruire le marquage "CE"

Ce manuel est exclusivement desne a etre consulte par I'opérateur. Les contenus neuent etre modie sans preavis.Le producteur se reserve le droit d'arrer ter la producon de n'importe quel mode et n'est pas oblige de modifier les produits precedemment fournis. Il decline toute responsabilité pour les eventuelles inexactudes continues dans ce manuel imputables à l'impression ou à la traducon.

n du Client.

Non-respect des instrucons continues dans ce manuel;
Modicaons ou intervenons non autorises;
Intervenons de la part de techniciens non spécialisés;
Entreenegligeant;
Usage impropre de I'appareil;

• Evénements exceptonnels et imprévisibles;
  Non-applicaon des disposions en vigueur dans le pays d'ulisaon en maere de securite, d'hygne et de sante sur le lieu de travail;
  La responsabilité d'idencaon et du choix des équipements de protecon individuelle appropriés ainsi que la formaon du personnel sur les normes de sécurité et prévenon des incendies est à la charge de l'employeur.

2. DONNEES TECHNIQUES

MEUBLES BAS CHAUFFANTS

Tension d'alimentaon

Fréquence

Puisance maximum absorbee

Courant max absorbé

Cable d'alimentaon

Variaon de tension maximum

Variaon de fréquence maximum

Variaon maximum de fréquence

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5
	+/- 10%
consécuve	+/-1%
Bref période	+/- 2%

ATTENTION!

L'installaon de I'énergie életrique et les locaux ou les appareils sont installés doivent sasfaire les normes en maère de sécurité, de prévenon des accidents et de protecon contre l'incendie en vigueur dans le pays d'ulisaon ; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

3. INSTALLATION ET MISE EN SERVICE

ATTENTION!

Toutes les intervenons électriques en amont de l'appareil doivent être eectuées par des électriciens qualiers

Avant la mise en service de l'appareil, il faut:

Eliminer l'emballage, enlever le lm en faisant aenon a ne pas rayer la surface;
Placez l'appareil à l'endetroit voulu et réglez son niveau en hauteur en tournant les pieds régibles;
Sassurer que la tension d'alimentaon de I'appareil indiquee sur la plaquee avec les données nominales correspond a la tension de reseau;
Verie qie lalimentaon eletrique de Iinstallaon prevue est en mesure de supporter la charge eecve de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'ulisaon de I'appareil ;
Il est indispensable de raccorder l'appareil à une prise de terre ecace;
En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnecn du réseau. Doit etre instalé un pole disposif de déconnexion avec un écart de contacts en foncon de categorie de surtension III, conformément aux regles d'installaon;
En cas de doutes sur le fonconnement du · raccordement equipotenel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualié. Le symbole ci-dessous idène la compensaon de potenel:

Le Constructeur décline toute responsabilité en cas de branchement ecastué par l'ulisateur ou par personnes non qualifiées.

ATTENTION!

A la n des opéraons d'installaon, le déballage doit être eectué conformément aux normes en vigueur dans le pays d'ulisaon

Cet appareil doit etre ulise seulement pour I'usage pour lequel il a ete concu; c'est-à-dire pour rechauer les lave-vaiselle et les garder au chaud. Tout autre usage doit etre considere impropre, par exemple pour rechauer les alimentes.

ATTENTION!

Risque de brulures par contact avec lave-vaiselle chaude Eviter toute manipulaon d'elements sans protecon adec

4. NORMES GENERALES

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet apparéil est dés à être utilisé par personnel qui doit être formé et a bien compris les instrucons données et, notamment, celles concernant les aspects liés à la sécurité et à la prévenon des incendes. Dans l' apparéil il y a des pares chauantes et électriques : éviter toute manipulao n d'éléments sans protecons adéquates.

Pendant la manipulation périodique il faut adopter des précauons ajustées.

ATTENTION!

Toutes les intervenons electriques en amont de l'appareil doivent etre eectuées par des electriciens qualiers

5. USAGE ORDINAIRE DE L'APPAREIL ET NETTOYAGE

BOUTON ET POIGNEE

USAGE

Brancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le posionnant sur "I". Quand il s'allume, I'appareil fonconne.

Tourn la poignee "C" de l'interrupteur du thermostat en sens hora a n qu'il se trouve sur la gradaon désirée (30/90°C environ), (30/90°C) en tenant compte du fait qu'en tournant vers la gauche la tempéature augmente.

En tournant la poignée en posion „O“, le chauage s'arrête, cependant l'appareil est toujours sous tension.

L'uniformité de la température à l'intérieur de l'armoire est assurée grâce à un venlateur qui distribueUniformément l'air chaude dans toute l'armoire.

Pour une utiliseaon correcte de I'appareil, il est conseillé de dispose les assiees sur deux les a l'intérieur du meuble en laissant entre les deux, sur toute la longueur, un espace d'environ 80 mm pour la circulaon de I'air.

Eviter d'entasser les assiettes au niveau des fentes pour la circulaon de l'air.

Ramener la poignee de commande sur sa posion ^ , et appuyer sur le bouton, A".

NETTOYAGE

ATTENTION!

Avant le neoyage débrancher l'appareil et enlever la prise. L'appareil ne peut pas être neoyé par un jet d'eau direct. N'uliser pas de jets d'eau sous pression. L'eau ne doit absolument pas reckter dans l'appareil.

Avont neoyage enlever les lave-vaiselles. Pour le neoyage interne et exterieur uliser de I'eau chaude et, le cas echeant, un detergent neutre, une brosse suple ou une eponge. Rincer toutes le surfaces par un chion mouillé. N'uliser pas de détergents abrasifs, de la paille de fer, de brosses etc.. Lorsque I'on prevoit de ne pas uliser I'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec et a I'abri de I'humidite.

6. MISE AU REBUT DE L'APPAREIL/RECYCLING

A la n de la vie de l'appareil demantelter le conformement aux normes en vigueur dans le pays d'ulisaon.

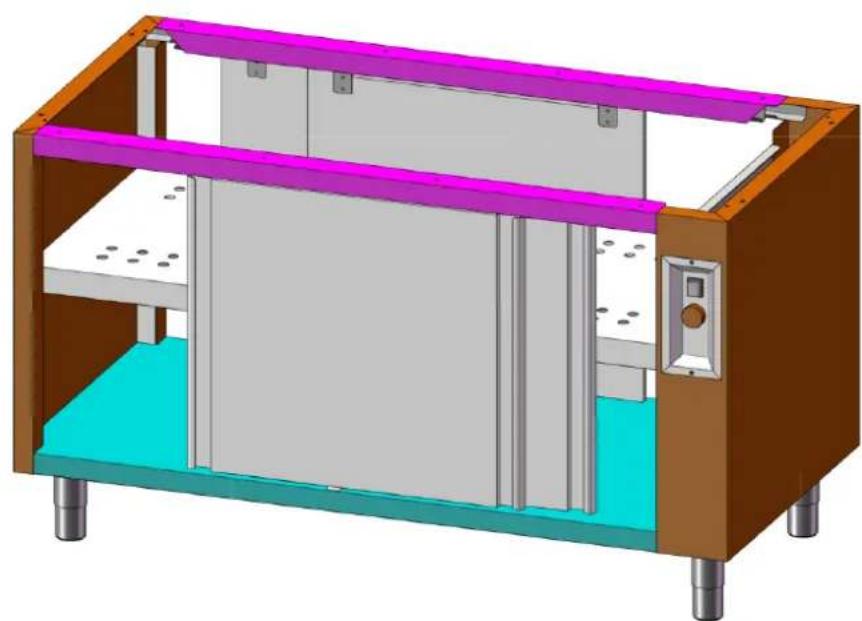

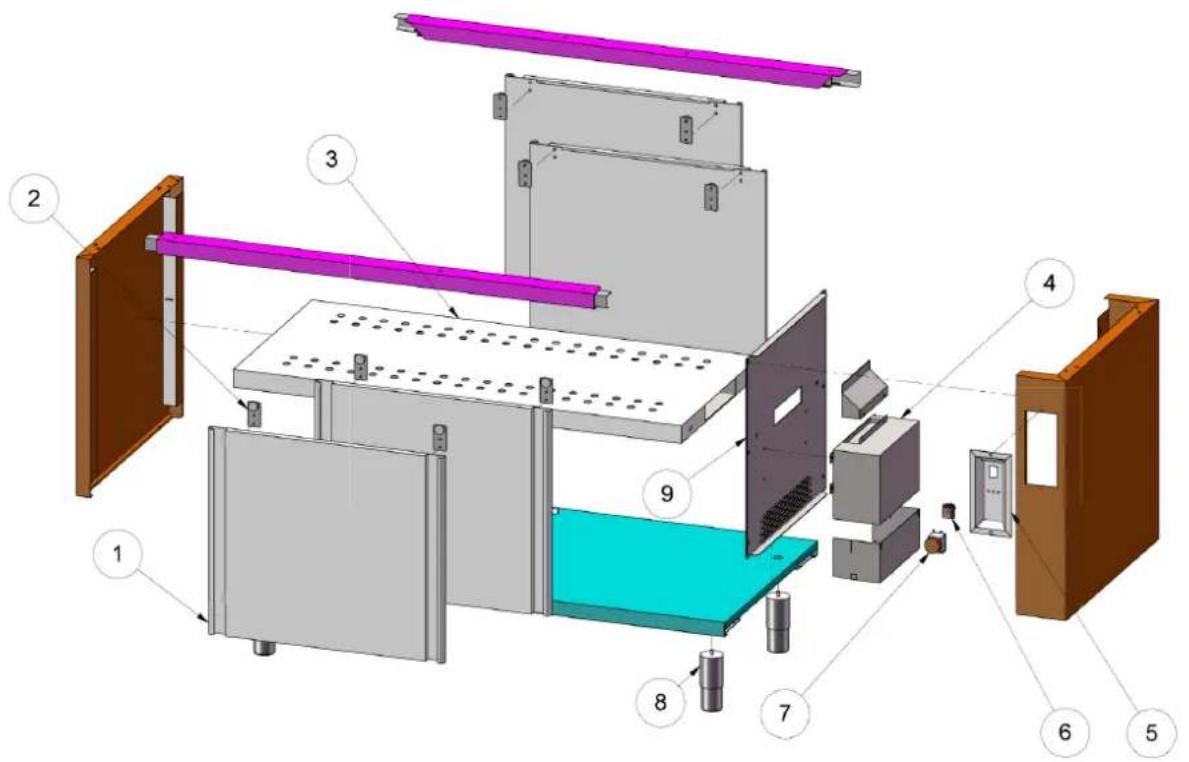

POS./POS. CODICE/ITEM NO. DESCRIZIONE/DESCRIPTION/BESCHREIBUNG/DESCRIPTION POS./POS.ART.NR./REFERENCE

1 PORTA SCORREVOLE/SLIDING DOOR/SCHIEBETUR/PORTE COULISSANTE
2 NS2PST010010 PIASTRINA CON RUOTA/WHEEL SUPPORT FOR SLIDING DOOR/RAD ZUR SCHIEBETÜR/ SUPPORT POUR GLISSEMENT PORTE COULISSANTE
3 TRAMEZZA/MIDDLE SHELF/ZWISCHENBORD/ETAGERE
4 NS5MOT010001 CORPO RISCALDANTE/FAN/HEIZELEMENT/ELEMENT CHAUFFANT
5 NS3CRU010001 CRUSCOTTO/CONTROL PANEL/SCHALTBRETTPANNEAU DE CONTROL
6 NSSINT010001 INTERRUTTORE BIPOLARE LUMINOSO/SWITCH ON-OFF/SCHALTER/INTERRUPTEUR
7 NS5TER010001 TERMOSTATO/THERMOSTAT/THERMOSTAT/THERMOSTAT
8 NS4PIE010001 PIEDINO/FOOT/FUBERIN
9 PANNELLO/PANEL/DECKUNGSBLECH/PANNEAU
