Type de produit	Table chauffante (meuble bas chauffant)
Marque	Bartscher
Modèle	348107
Alimentation	220-240 V ~ 50/60 Hz
Puissance maximale	2000 W
Courant maximal	10 A
Câble d'alimentation	H05RN-F 3×1,5 mm²
Plage de température	30 °C à 90 °C
Thermostat	Oui, réglable
Ventilation	Oui, distribution uniforme de l'air chaud
Interrupteur	Bipolaire lumineux
Usage prévu	Réchauffer et maintenir au chaud la vaisselle
Installation	Sur pieds réglables, nécessite une prise de terre
Nettoyage	Eau chaude et détergent neutre, éviter l'eau sous pression
Sécurité	Risque de brûlure, déconnexion avant nettoyage
Pièces détachées	Porte coulissante, support de roue, étagère, ventilateur, thermostat, interrupteur, pied, panneau de commande
Recyclage	Démanteler selon les normes en vigueur

FOIRE AUX QUESTIONS - 348107 BARTSCHER

Comment allumer et régler la température ?

Branchez l'appareil, puis appuyez sur le bouton A (position I). Tournez la poignée C du thermostat dans le sens horaire pour augmenter la température (30-90°C). Tournez la poignée sur 'O' pour arrêter le chauffage mais l'appareil reste sous tension.

Quelle est la meilleure façon de disposer la vaisselle ?

Disposez les assiettes sur deux files en laissant un espace d'environ 80 mm sur toute la longueur pour la circulation de l'air. Évitez d'entasser les assiettes près des fentes de ventilation.

Puis-je utiliser cet appareil pour réchauffer des aliments ?

Non, l'appareil est conçu uniquement pour réchauffer et maintenir au chaud la vaisselle. Tout autre usage est considéré comme impropre et dangereux.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez de l'eau chaude avec un détergent neutre, une brosse souple ou une éponge. Rincez avec un chiffon humide. N'utilisez jamais de jets d'eau ni de produits abrasifs.

L'appareil ne chauffe plus, que faire ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si tout est correct, le thermostat ou l'élément chauffant peut être défectueux. Contactez un électricien qualifié ou le service après-vente.

Dois-je installer un dispositif de déconnexion ?

Oui, si l'appareil est branché directement (sans prise), installez un dispositif de déconnexion avec un écart de contacts conforme à la catégorie de surtension III, selon les règles d'installation.

Pourquoi la ventilation est-elle importante ?

Le ventilateur assure une distribution uniforme de l'air chaud dans toute l'armoire, ce qui garantit un chauffage homogène de la vaisselle et évite les points chauds.

Puis-je réparer l'appareil moi-même ?

Non, toute intervention électrique doit être effectuée par un électricien qualifié. Toute modification non autorisée annule la garantie et peut être dangereuse.

Où se trouve la plaque signalétique ?

La plaque signalétique se trouve dans l'appareil, partie haute à droite du panneau chauffant. Elle contient les données techniques et d'identification.

Comment mettre au rebut l'appareil en fin de vie ?

Démontez l'appareil conformément aux normes en vigueur dans votre pays. Recyclez les matériaux selon les filières appropriées.

MODE D'EMPLOI 348107 BARTSCHER

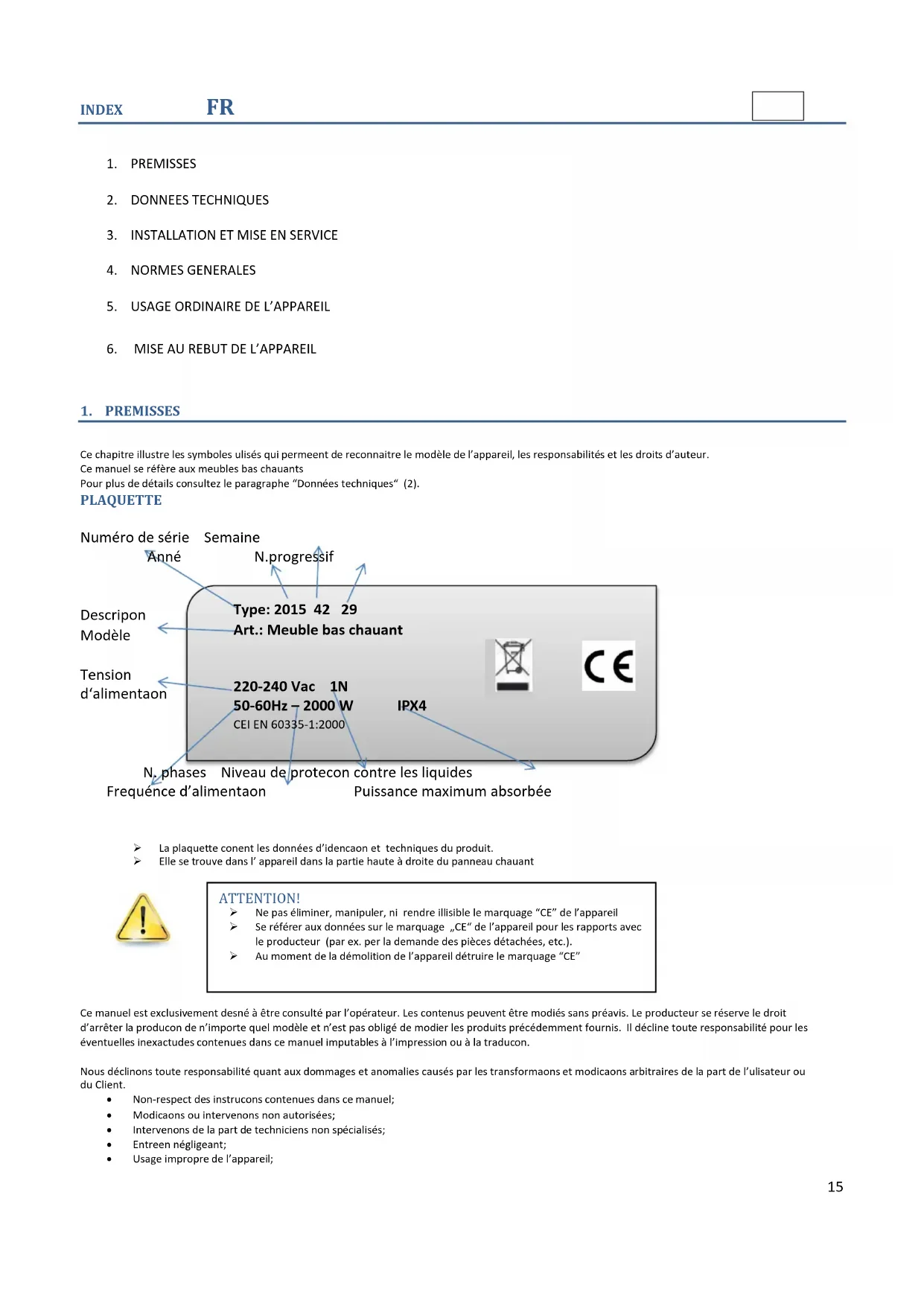

Ce chapitre illustre les symboles utilisés qui permettent de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur.

Ce manuel se réfère aux meubles bas chauffants

Pour plus de détails consultez le paragraphe "Données techniques" (2).

Numéro de série Semaine

La plaquette contient les données d'identification et techniques du produit.

Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauffant

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage "CE" de l'appareil pour les rapports avec le producteur (par ex. par la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus ne doivent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel mode et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les eventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

n du Client.

Non-respect des instructions contenues dans ce manuel; Modifications ou interventions non autorisées; Interventions de la part de techniciens non spécialisés; Entretien négligent; Usage impropre de l'appareil;

• Événements exceptionnels et imprévisibles; Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail; La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

Meubles BAS chauffants

Tension d'alimentation

Fréquence

Puissance maximum absorbée

Courant max absorbé

Cable d'alimentation

Variation de tension maximum

Variation de fréquence maximum

Variation maximum de fréquence

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5

+/- 10%

consécuve

+/-1%

Période brève +/- 2%

Attention!

L'installation de l'énergie électrique et les locaux ou les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut:

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface; Placez l'appareil à l'endroit voulu et réglez son niveau en hauteur en tournant les pieds réglables; Assurez-vous que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau; Vérifiez que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil; Il est indispensable de raccorder l'appareil à une prise de terre efficace; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un disjoncteur disposif de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation; En cas de doutes sur le fonctionnement du raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

À la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu ; c'est-à-dire pour réchauffer les lave-vaiselle et les garder au chaud. Tout autre usage doit être considéré impropre, par exemple pour réchauffer les aliments.

Attention!

Risque de brûlures par contact avec lave-vaiselle chaud. Éviter toute manipulation d'éléments sans protection adéquate.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est dés à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des parties chaudes et électriques : éviter toute manipulation d'éléments sans protections adéquates.

Pendant la manipulation périodique il faut adopter des précautions ajustées.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des electriciens qualifiés

Bouton et poignee

Brancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le positionnant sur "I". Quand il s'allume, l'appareil fonctionne.

Tournez la poignée "C" de l'interrupteur du thermostat en sens horaire jusqu'à ce qu'il se trouve sur la graduation désirée (30/90°C environ), (30/90°C) en tenant compte du fait qu'en tournant vers la gauche la température augmente.

En tournant la poignée en position „O“, le chauffage s'arrête, cependant l'appareil est toujours sous tension.

L'uniformité de la température à l'intérieur de l'armoire est assurée grâce à un ventilateur qui distribue uniformément l'air chaud dans toute l'armoire.

Pour une utilisation correcte de l'appareil, il est conseillé de disposer les assiettes sur deux les à l'intérieur du meuble en laissant entre les deux, sur toute la longueur, un espace d'environ 80 mm pour la circulation de l'air.

Eviter d'entasser les assiettes au niveau des fentes pour la circulation de l'air.

Ramener la poignée de commande sur sa position ^, et appuyer sur le bouton, A".

Attention!

Avant le nettoyage débrancher l'appareil et enlever la prise. L'appareil ne peut pas être nettoyé par un jet d'eau direct. N'utiliser pas de jets d'eau sous pression. L'eau ne doit absolument pas récider dans l'appareil.

Avant nettoyage, enlever les lave-vaisseaux. Pour le nettoyage interne et externe, utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces par un chiffon mouillé. N'utiliser pas de détergents abrasifs, de la paille de fer, de brosses etc.. Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec et à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démonter le conformément aux normes en vigueur dans le pays d'utilisation.

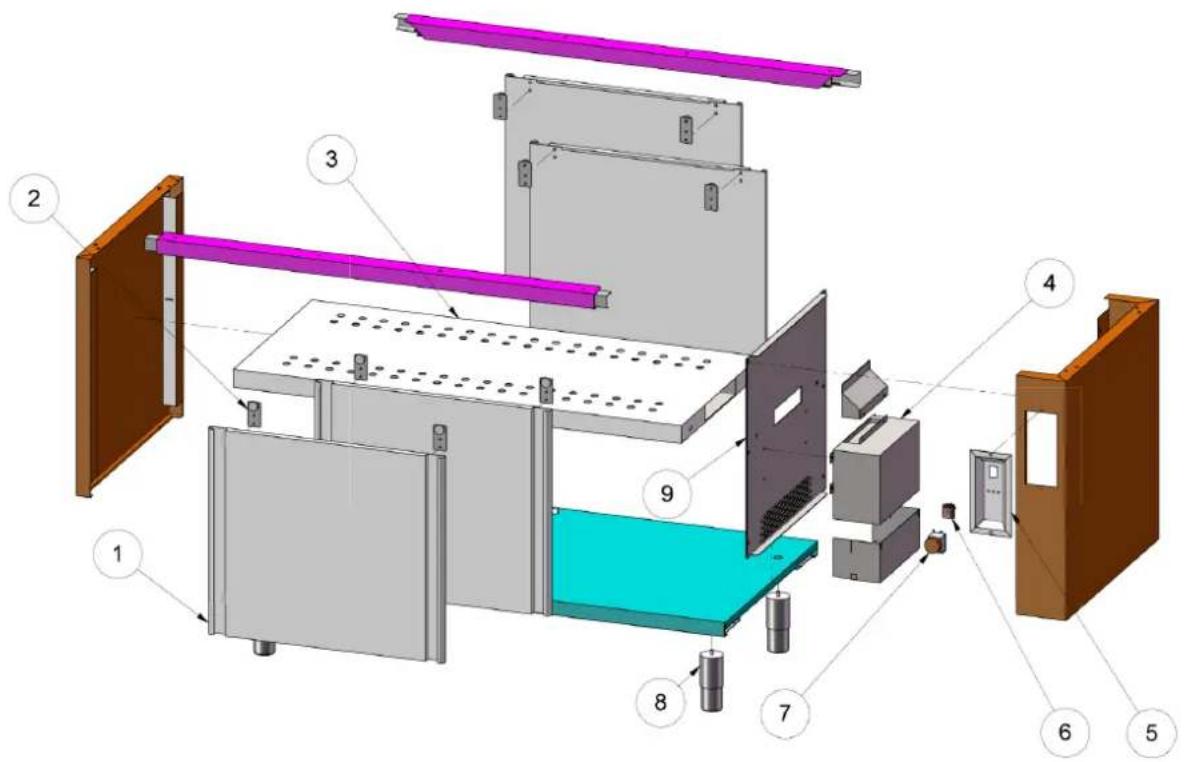

1 PORTASCORREVOLE/SLIDINGDOOR/SCHIEBETUR/PORTECOULISSANTE 2 NS2PST010010 PIASTRINA CON RUOTA/WHEEL SUPPORT FOR SLIDING DOOR/RAD ZUR SCHIEBETÜR/ SUPPORT POUR GLISSEMENT PORTE COULISSANTE 3 TRAMEZZA/MIDDLE SHELF/ZWISCHENBORD/ETAGERE 4 NS5MOT010001 CORPO RISCALDANTE/FAN/HEIZELEMENT/ELEMENT CHAUFFANT 5 NS3CRU010001 CRUSCOTTO/CONTROL PANEL/SCHALTBRETTPANNEAU DE CONTROL 6 NSSINT010001 INTERRUTTORE BIPOLARE LUMINOSO/SWITCH ON-OFF/SCHALTER/INTERRUPTEUR 7 NS5TER010001 TERMOSTATO/THERMOSTAT/THERMOSTAT/THERMOSTAT 8 NS4PIE010001 PIEDINO/FOOT/FUβ/VERIN 9 PANNELLO/PANEL/DECKUNGSBLECH/PANNEAU
