348187 - Tavolo BARTSCHER - Manuale utente e istruzioni gratuiti

Marca	Bartscher
Modello	348187
Tipo di prodotto	Tavola riscaldante (mobile basso riscaldante)
Uso previsto	Riscaldare e mantenere al caldo la lavastoviglie
Tensione di alimentazione	220-240 V
Frequenza	50-60 Hz
Potenza massima assorbita	2000 W
Corrente massima assorbita	10 A
Cavo di alimentazione	H05RN-F 3x1,5 mm²
Intervallo di temperatura	30-90 °C
Regolazione del termostato	Manopola rotante (sinistra: aumento temperatura)
Funzionalità	Ventilazione per distribuzione uniforme dell'aria calda
Interruttore	Pulsante bipolare luminoso (I/O)
Spegnimento	Riportare la manopola su "O" e poi premere il pulsante
Installazione	Da elettricista qualificato; messa a terra obbligatoria
Ambiente di installazione	Rispettare le norme di sicurezza e prevenzione incendi del paese
Pulizia esterna	Acqua calda con detergente neutro, spugna morbida
Pulizia interna	Acqua calda, spazzola morbida, risciacquare con acqua pulita
Precauzioni di pulizia	Scollegare l'apparecchio; non utilizzare getti d'acqua
Manutenzione	In caso di inutilizzo prolungato, conservare in luogo asciutto
Pezzi di ricambio principali	Porta scorrevole, supporto porta, ripiano, elemento riscaldante, pannello di controllo, interruttore, termostato, piedini regolabili, pannello
Riparabilità	Interventi riservati a tecnici specializzati
Smaltimento	Smontare secondo le norme vigenti nel paese
Marchio CE	Presente sull'apparecchio; non alterare

Domande frequenti - 348187 BARTSCHER

Come collegare la tavola riscaldante Bartscher 348187?

Collegare l'apparecchio tramite l'interruttore installato a monte. Premere il pulsante A in posizione I per accendere. Ruotare la manopola C del termostato in senso orario per regolare la temperatura tra 30 e 90 °C.

Cosa fare se la tavola non riscalda?

Verificare che l'interruttore sia su I e che il termostato sia impostato al di sopra della temperatura ambiente. Assicurarsi che l'alimentazione elettrica sia corretta (220-240 V, 50-60 Hz). Se il problema persiste, contattare un tecnico qualificato.

Qual è la potenza e la tensione della tavola?

La tensione è di 220-240 V, la frequenza di 50-60 Hz, la potenza massima di 2000 W e la corrente massima di 10 A.

Come pulire la tavola riscaldante?

Prima di qualsiasi pulizia, scollegare l'apparecchio. Utilizzare acqua calda con un detergente neutro e una spazzola morbida o una spugna. Risciacquare con un panno umido. Non utilizzare getti d'acqua né prodotti abrasivi.

Si può usare la tavola per riscaldare direttamente gli alimenti?

No, l'apparecchio è progettato solo per riscaldare e mantenere al caldo la lavastoviglie, non gli alimenti. Qualsiasi altro uso è considerato improprio.

Quali sono le importanti istruzioni di sicurezza?

L'installazione elettrica deve essere effettuata da un elettricista qualificato. L'apparecchio deve essere collegato a una presa di terra. Non utilizzare getti d'acqua per la pulizia. Evitare di toccare le superfici calde senza protezione.

Come regolare la temperatura?

Ruotare la manopola C dell'interruttore del termostato in senso orario. La temperatura aumenta ruotando verso sinistra. L'intervallo è di circa 30 a 90 °C. Per arrestare il riscaldamento, ruotare la manopola in posizione O.

La tavola dispone di una ventilazione?

Sì, un ventilatore assicura una distribuzione uniforme dell'aria calda all'interno dell'armadio. Si consiglia di lasciare uno spazio di circa 80 mm tra i piatti per la circolazione dell'aria.

Quali pezzi di ricambio sono disponibili?

I pezzi di ricambio includono: porta scorrevole, supporto porta, ripiano, elemento riscaldante, pannello di controllo, interruttore, termostato, piedini regolabili e pannello. Per qualsiasi ordine, contattare il produttore.

Come smaltire l'apparecchio a fine vita?

Smontare l'apparecchio secondo le norme vigenti nel proprio paese. Il marchio CE deve essere distrutto durante la demolizione. Rispettare le normative locali sul riciclaggio.

MANUALE UTENTE 348187 BARTSCHER

ARMADIO CALDO - MANUALE ISTRUZIONE PER L'uso

HEATED CUPBOARD -INSTRUCTION MANUAL

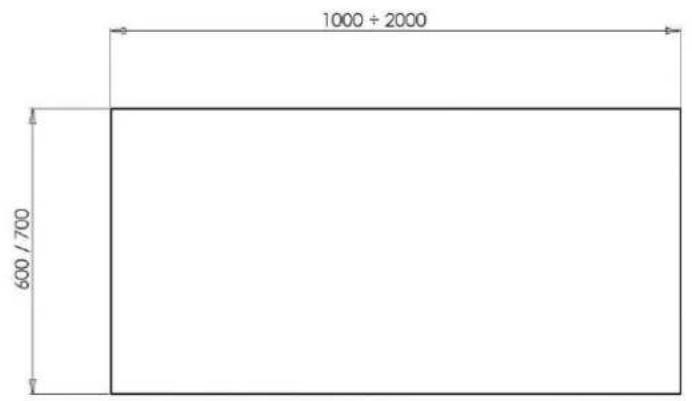

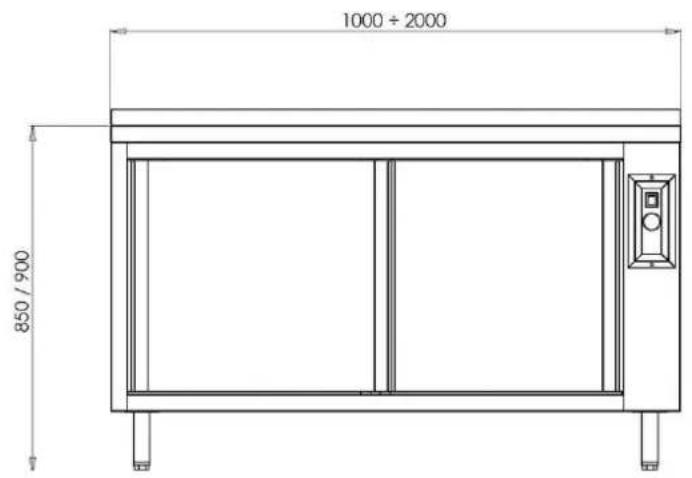

SCHEMA DI INSTALLAZIONE

INSTALLATION DIAGRAM

INSTALLATIONSPLAN

SCHEMA D'INSTALLATION

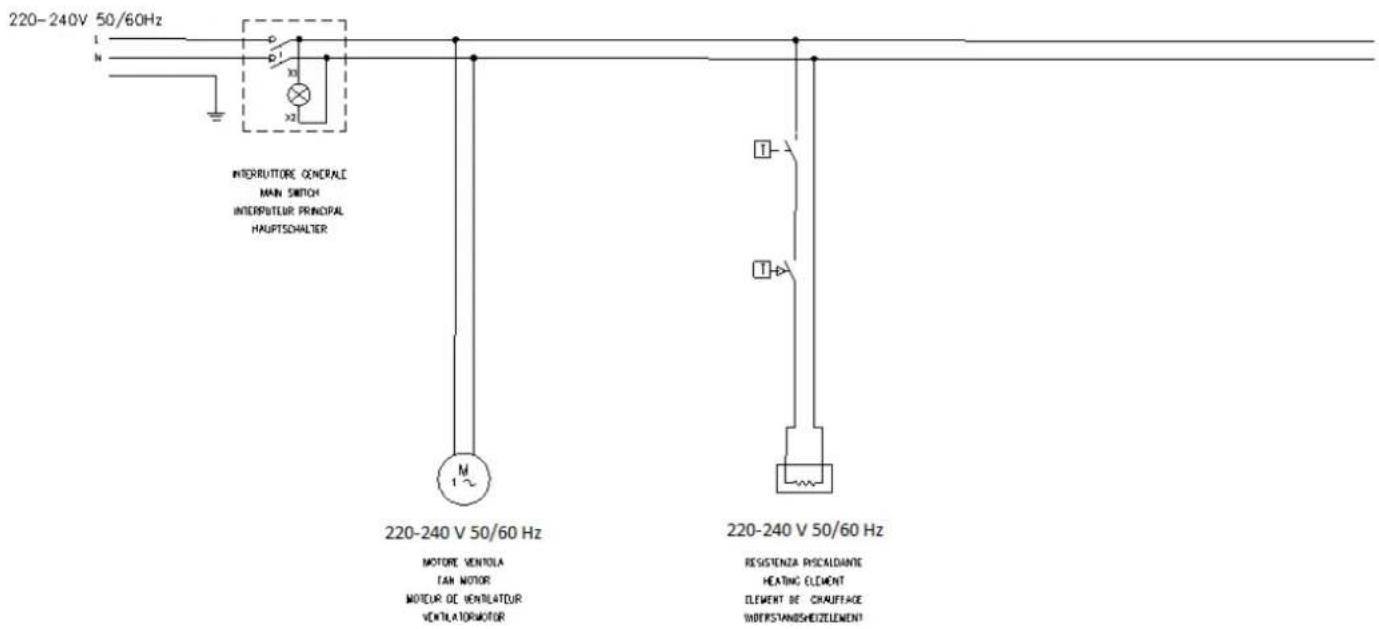

SCHEMA ELETTRICO

WIRING DIAGRAM

SCHALTPLAN

CABLAGE

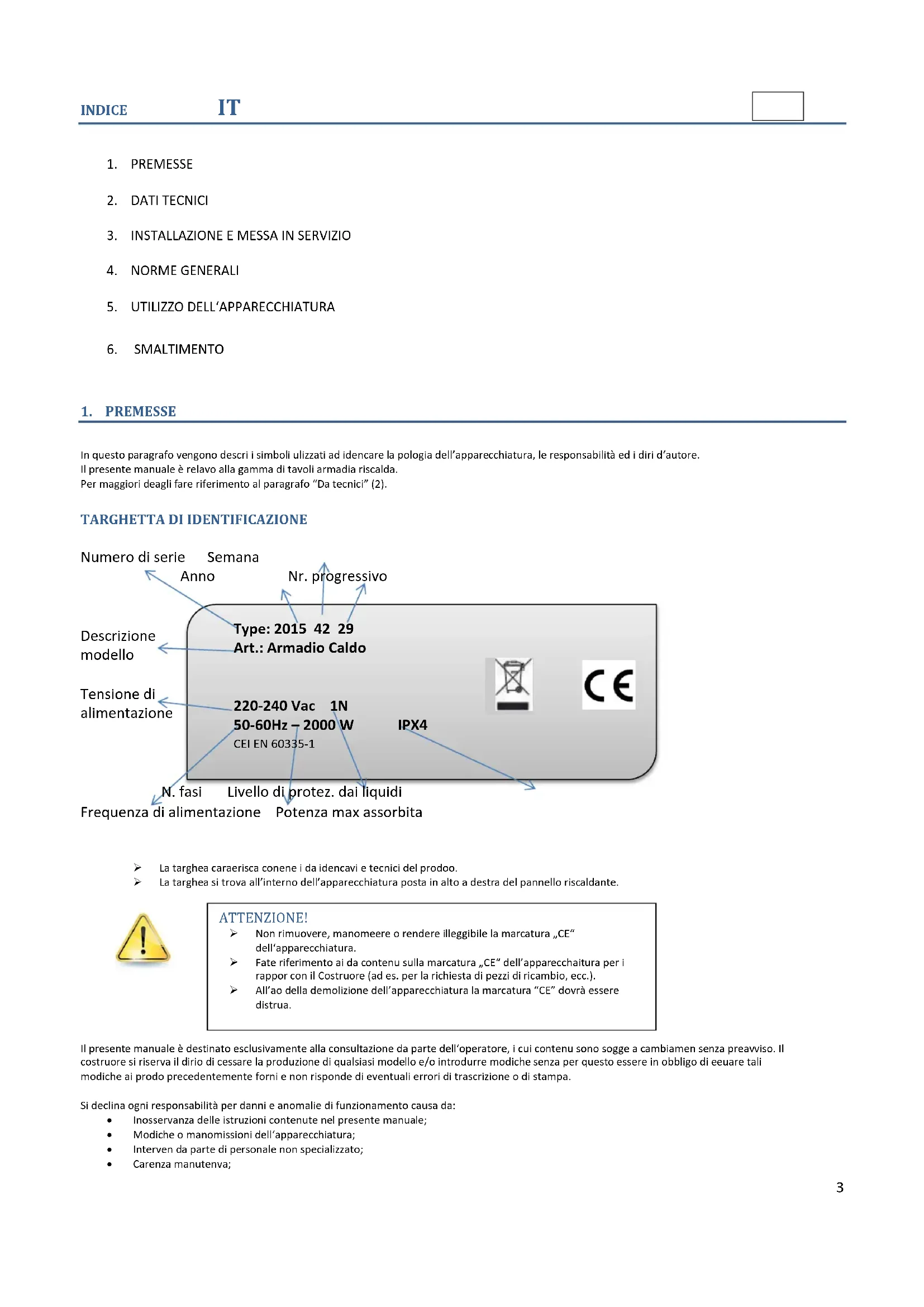

1. PREMESSE
2. DATI TECNICI
3. INSTALLAZIONE E MESSA IN SERVIZIO
4. NORME GENERALI
5. UTILIZZO DELL'APPARECCHIATURA
6. SMALTIMENTO

1. PREMESSE

In quosto paragrofo vengono descrii simboli ulizzati ad idencare la pologia dell'apparecchiatura, le responsabilita ed i dirid autore.

Il presente manuale è relavo alla gamma di tavoli armadia riscalda.

Per maggiori deagli fare riferimento al paragrafo "Da tecnici" (2).

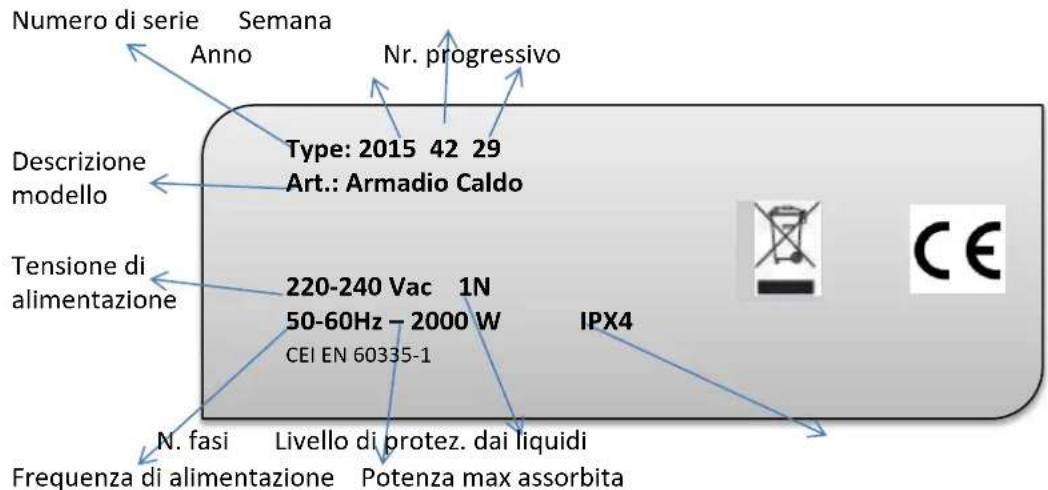

TARGHETTA DI IDENTIFICAZIONE

La targhea caraerisca conene i da idencavi e tecnici del prodoo.
La targhea si trova all'interno dell'apparecchiatura posta in alto a destra del pannello riscaldante.

ATTENZIONE!

Non rimuovere, manomeere o rendere illegibile la marcatura ,CE dell'apparecchiatura.
Fate riferimento ai da contenu sulla marcatura, "CE" dell'apparecchaitura per i rappor con il Costruore (ad es. per la richiesta di pezioni di ricambio, ecc.).
All'ao della demolizione dell'apparecchiatura la marcatura "CE" dovr'a essere distrua.

Il presente manuale è destinato esclusivamente alla consulatoria da parte dell'operaore, i cui contenu sono sogge a cambiamen perché preawiso. Il costruore si riserva il dirio di cesserare la produzione di qualiasi modello e/o introdurre modiche perché in obbligo di eeueare tali modiche ai prodo precedentamente forn e non risponde di eventuali erre di trascrizione o di stampa.

Si declina ogni responsabilita per danni e anomalie di funzionamento causa da:

Inosservanza delle istruzioni contente nel presente manuale;
Modiche o manomissioni dell'apparecchiatura;
- Interven da parte di personale non specializzato;
Carenza manutenva;

• Uso improprio dell'apparecchiatura;
  Even eccezionali ed imprevedibili;
  Non applicazione delle disposizioni vigen nel paese di ulizzo in materia di sicurezza, igiene e salute sul luogo di lavoro;
  Il datore di lavoro e responsabile delle formazione periodica del personale sull'ulizzo e sulle normave di sicurezza e prevenzione degli incendi.

2. DATI TECNICI

SERIE ARMADI CALDI AD ALIMENTAZIONE ELETTRICA

Tensione di alimentazione

Frequenza

Potenza max assorbita

Corrente max assorbita

Cavo di alimentazione

Variazione max di tensione

Variazione max di frequenza

Variacionemax di frequenza

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5
	+/- 10%
connuava	+/-1%
Breve periodo	+/- 2%

ATTENZIONE!

L'impiano dell'energia elerica ed i locali di installatione degli apparecchi devono corrispondere alle norme di sicurezza, annfortunische ed annencidio in vigore nel paese di ulizzato. In caso contrario il Costruore non rispondere di danni dire od indire a persona e cose.

3. INSTALLAZIONE E MESSA IN SERVIZIO

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato.

Prima di eseguire il collegamento elerico procedere come segue :

Rimuovere l'imballo, togliere la pellicola proteva avendo cura di non graare le superci con forbici o lame;
Posizionare e livellare l'apparecchiatura in modo da garanrne la stabilità;

Accertarsi che la tensione di alimentazione dell'apparecchiatura indica nella targhea caraerisca dei da nominali corrisponda alla tensione di rete;
Vericare che la l'alimentazione elerica dell'impianto sa predisposa e in grado di sostenere I'eevo carico di corrente,或者其他 eseguita la regola dell'arte e le norme in vigore nel paese di utilizzo dell'apparecchiatura;.
Accertarsi che siagia presente un eciente impianto di messa a terra a cui collegare la macchina;
In cas di collegamento direo alla rete (senza spina), è necessario predeere un disposivo che assicuri la disconnessione della rete, con una distanza di apertura dei conta che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmentazione;
In caso di dubbi sul funzionamento del collegamento equi potenziale di terra o su aspe lega alla sicurezza elerica, sooporre l'impianto ad un controlo da parte di un elericista qualificato, il symbolo seguente idenca il collegamento equipotenziale:

Il Produce si rile sollevato da agli riva, in caso di collegamento eseguito dall'ulizzatore o da personale non qualcato.

ATTENZIONE!

Alla ne dell'installazione smalte gli imballi secondo le norme vigen nel paese di ulizzo.

Questa apparecchiatura è studiata per oener prestazioni e rendimen eleva e dovra essere descentana unicamente all'uso per il quale è stata espessamente concepita ecisione per il contentimento ed il riscaldamento di stoviglie e vasellame. Ogni altri uso è da ritenersi improprio, come ad esempio il riscaldamento dei cibi.

ATTENZIONE!

Il contao con le stoviglie calde puo provocare usoni.
Evitare qualsiasi manipolazione di par sanza adeguate protezioni.

4. NORMEGENERAL

Il Costruore declina agli responsabilità derivante da manomissione dell'apparecchiatura. Essa è desnata all'ulizzo da parte di personale specializzato che va periodicamente addestrato al suo usizzo e informato sulle norme di sicurezza nonché sulla prevenzione degli incendi. Nell'apparecchiatura sono present rischi di natura termica ed elerica, pertanto, durante il normale usizzo, evitare qualsiasi manipolazione di parti calde alla adeguata protezione. Durante la manipolazione periodica si devono adoare adegua comportamen e precauzioni.

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato

5. UTILIZZO E PULIZIA DELL'APPARECCHIATURA

DISPOSITIVI DIREGOLAZIONE

UTILIZZO

Collegare l'apparecchiatura alla corrente elerica.

Accendere l'interruore installato a monte dell'apparecchiatura.

Premere l tasto ^ e portarlo in posizione ^ . L'accensione della lampada spia "A" indica che I'apparecchiatura è soo tensione.

Ruotare in senso orario la manopola "C" dell'interruore termostato, no a portarla nella posizione corrispondente alla temperatura desiderata (30 / 90^)

tenendo presente che ruotando la manopola in senso orario augmente la temperatura. L'uniformità della temperatura all'interno del vano viene assicurata dal venlatore che distribuisce uniformamente l'aria calda in tu i pun del vano.

Per un correu ulizzo dell'apparecchiatura si consiglia di disporre i piat su due le all'interno del vano, lasciando tra di esse un canale di ca.80 mm per la circolazione dell'aria.

Evitare di ammassare i pia in corrispondenza dei fori a alla circolazione dell'aria.

Portando la manopola sulla posizione "O"iene disinserito il riscaldamento, ma I'apparecchiatura rimane soo tensione.

A ne servizio portare la manopola di lavoro sulla posizione, O" e disinserire l'interruore posto a monte dell'apparecchiatura.

PULIZIA

ATTENZIONE!

Prima della pulizia spagnere l'apparecchiatura e interrompere l'alimentazione (togliere la spina). L'apparecchiatura non è adaa ad una pulizia direa con geo d'acqua. Non usizzare ge d'acqua a pressione per pulire l'apparecchiatura. Fare aenzione anché l'acqua non si inltri nelle'apparecchiatura.

Prima della pulizia rimuovere le stoviglie dall'apparecchiatura. La pulizia del modulo interno deve essere eseguita con un panno inumidito con una soluzione di acqua calda e detergente neutro e poi asciugato con panno morbido. Pulire la superficie esterna in acciaio con acqua epida e sapone. Stronare con un panno umido e asciugare con cura. Non usilizzato prodo abrasivi, pagliee d'acciaio, spazzole, ecc. In caso di lunga inavità, conservare in luogo fresco e asciuo.

6. SMALTIMENTO/RICICLAGGIO

A ne vita del prodoo per evitare che l'apparecchiatura venga dispersa nell'ambiente procedere allo smalto nel rispetto delle norme vigenti nel paese di ulizzo.
