348167 - Tavolo BARTSCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tavola riscaldante per piatti
Marca	Bartscher
Modello	348167
Tensione di alimentazione	220-240 V
Frequenza	50-60 Hz
Potenza massima	2000 W
Corrente massima	10 A
Cavo di alimentazione	H05RN-F 3x1,5 mm²
Intervallo di temperatura	30 - 90 °C
Ventilatore di circolazione dell'aria	Sì
Uso previsto	Riscaldare e mantenere caldi i piatti
Pulizia	Acqua calda e detergente neutro, non usare getto d'acqua
Sicurezza	Collegamento a terra obbligatorio, scollegare prima della manutenzione
Ricambi disponibili	Porta scorrevole, supporto ruota, ripiano, corpo riscaldante, pannello di controllo, interruttore, termostato

Domande frequenti - 348167 BARTSCHER

Come installare la tavola riscaldante Bartscher 348167?

Posizionare l'apparecchio nel luogo desiderato e regolarne il livello ruotando i piedi regolabili. Assicurarsi che la tensione di alimentazione corrisponda a quella di rete. Collegare a una presa di terra efficace. In caso di collegamento diretto, prevedere un dispositivo di scollegamento conforme.

Come regolare la temperatura?

Ruotare la maniglia del termostato in senso orario per aumentare la temperatura (circa 30-90°C). Ruotare su 'O' per arrestare il riscaldamento, ma l'apparecchio rimane sotto tensione.

Cosa fare se l'apparecchio non riscalda?

Verificare che l'interruttore bipolare sul pannello di controllo sia su 'I'. Assicurarsi che il termostato non sia in posizione 'O'. Controllare l'alimentazione elettrica e il disgiuntore.

Come pulire la tavola riscaldante?

Scollegare l'apparecchio prima della pulizia. Utilizzare acqua calda e un detergente neutro con una spugna o una spazzola morbida. Sciacquare con un panno umido. Non usare mai getto d'acqua diretto, detergenti abrasivi o paglietta metallica.

Posso usare un idropulitrice?

No, l'apparecchio non può essere pulito con getto d'acqua diretto. L'acqua non deve assolutamente penetrare nell'apparecchio. Usare solo un panno umido.

Qual è la tensione di alimentazione richiesta?

La tavola riscaldante funziona a 220-240 V, 50-60 Hz, con una potenza di 2000 W e una corrente di 10 A. Il cavo di alimentazione è H05RN-F 3x1,5 mm².

Come sostituire un pezzo difettoso?

Contattare un centro di assistenza autorizzato. I ricambi disponibili includono porta scorrevole, supporto ruota, ripiano, corpo riscaldante, pannello di controllo, interruttore e termostato. Fare riferimento all'elenco dei pezzi nel manuale.

L'apparecchio fa rumore, è normale?

Un leggero rumore del ventilatore di circolazione dell'aria è normale. Se il rumore è anomalo (scricchiolio, tintinnio), verificare che nulla ostruisca le fessure di ventilazione e che i piedi siano in piano.

Posso usare l'apparecchio senza ventilazione?

No, la ventilazione è integrata per garantire una distribuzione uniforme del calore. Non bloccare le aperture di circolazione dell'aria. Lasciare uno spazio di circa 80 mm tra i piatti per consentire la circolazione.

Dove trovare il manuale d'uso completo?

Il manuale d'uso è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. Contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione.

MANUALE UTENTE 348167 BARTSCHER

ARMADIO CALDO - MANUALE ISTRUZIONE PER L'uso

HEATED CUPBOARD -INSTRUCTION MANUAL

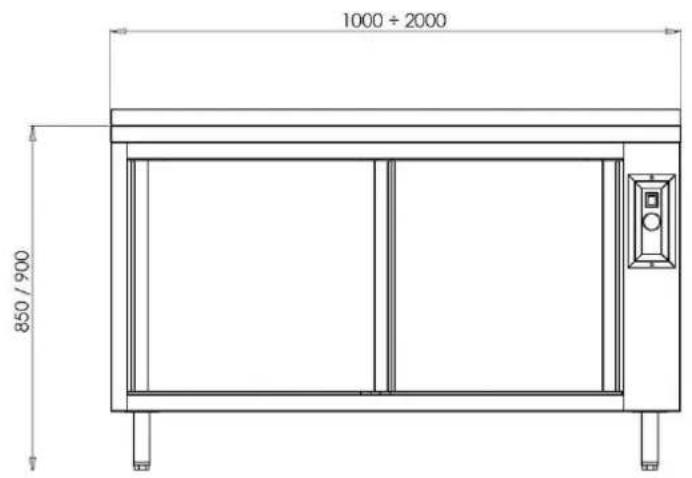

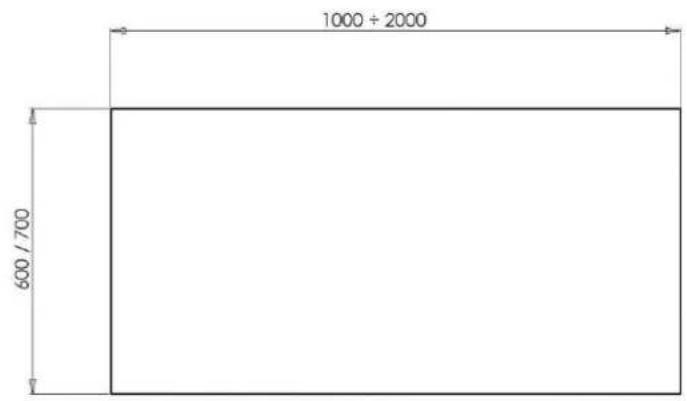

SCHEMA DI INSTALLAZIONE

INSTALLATION DIAGRAM

INSTALLATIONSPLAN

SCHEMA D'INSTALLATION

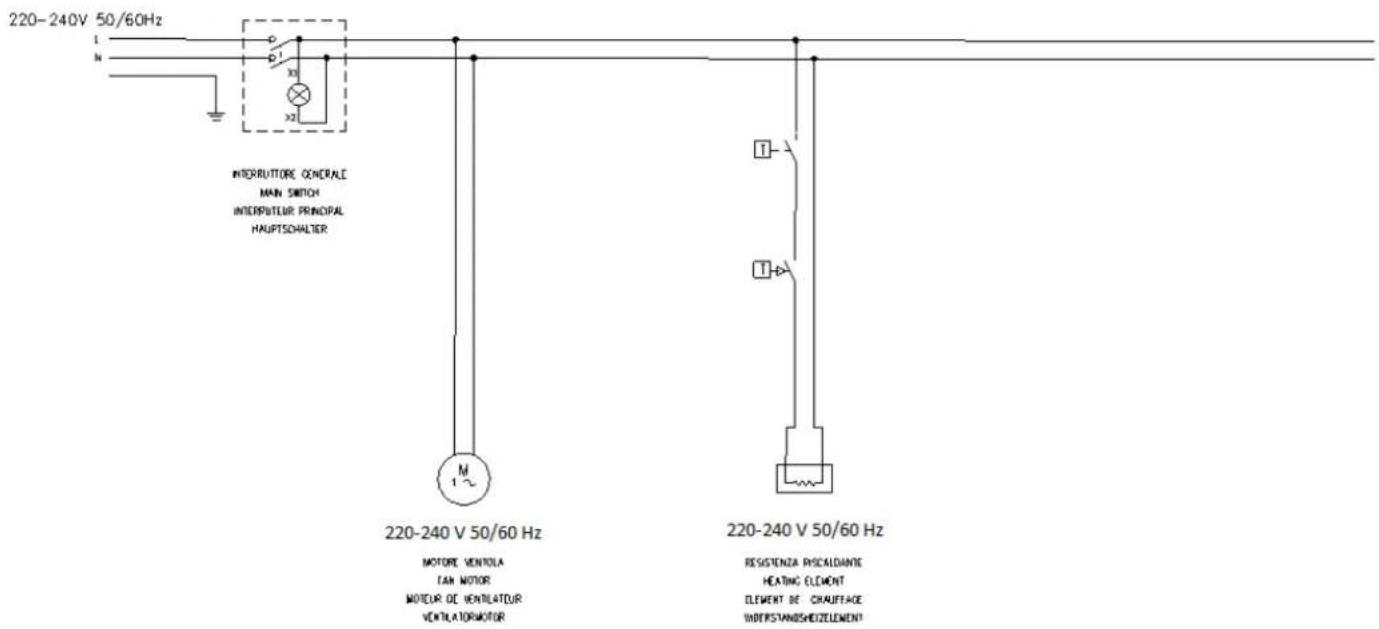

SCHEMA ELETTRICO

WIRING DIAGRAM

SCHALTPLAN

CABLAGE

1. PREMESSE
2. DATI TECNICI
3. INSTALLAZIONE E MESSA IN SERVIZIO
4. NORME GENERALI
5. UTILIZZO DELL'APPARECCHIATURA
6. SMALTIMENTO

1. PREMESSE

In quosto paragrofo vengono descrii simboli ulizzati ad idencare la pologia dell'apparecchiatura, le responsabilita ed i dirid autore.

Il presente manuale è relavo alla gamma di tavoli armadia riscalda.

Per maggiori deagli fare riferimento al paragrafo "Da tecnici" (2).

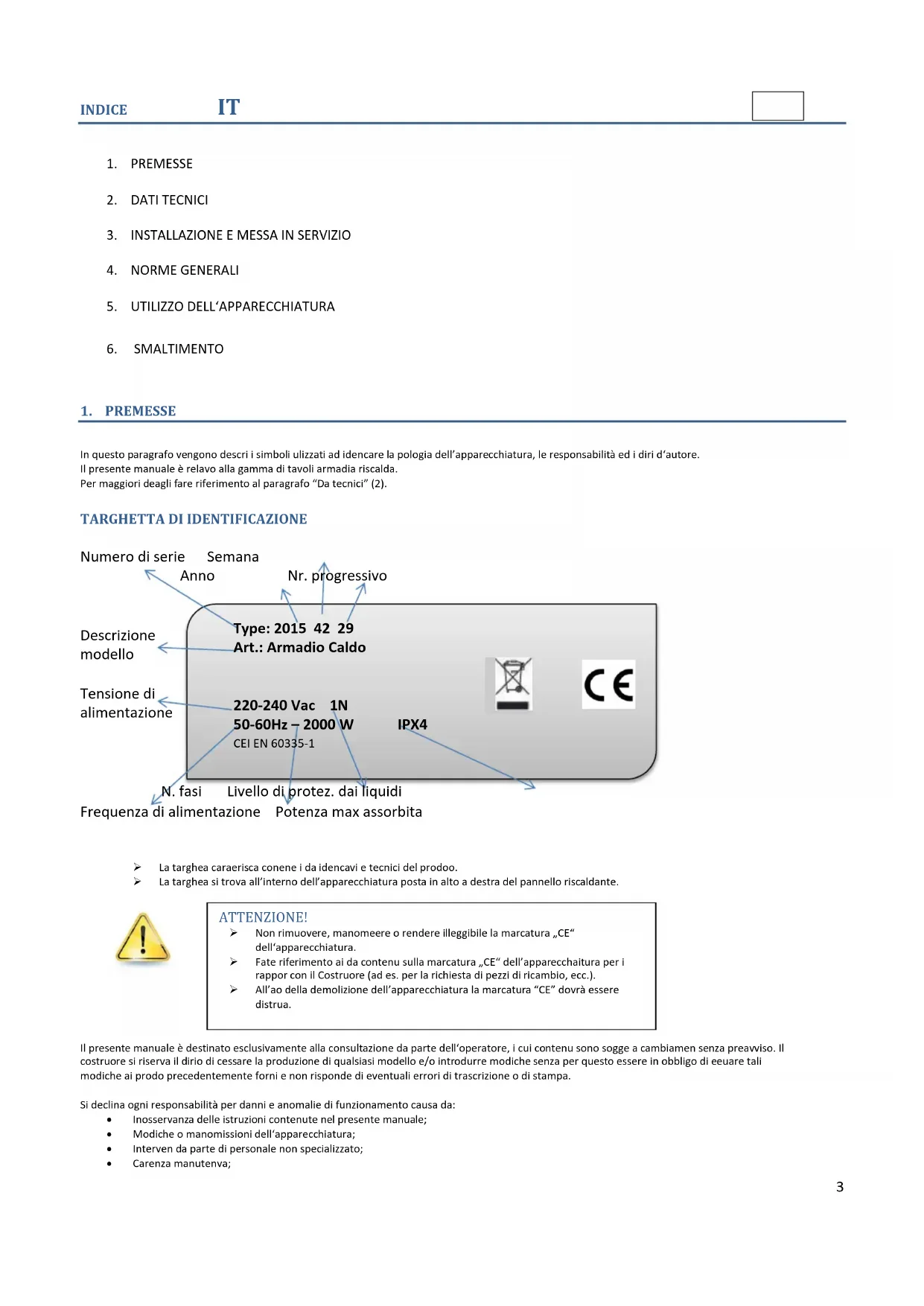

TARGHETTA DI IDENTIFICAZIONE

La targhea caraerisca conene i da idencavi e tecnici del prodoo.
La targhea si trova all'interno dell'apparecchiatura posta in alto a destra del pannello riscaldante.

ATTENZIONE!

Non rimuovere, manomeere o rendere ileggibile la marcatura ,CE" dell'apparecchiatura.
Fate riferimento ai da contenu sulla marcatura, CE dell'apparecchaitura per i rappor con il Costruore (ad es. per la richiesta di pezioni di ricambio, ecc.).
All'ao della demolizione dell'apparecchiatura la marcatura "CE" dovr'a essere distrua.

Il presente manuale è destinato esclusivamente alla consulatoria da parte dell'operaore, i cui contenu sono sogge a cambiamenenza preawiso. Il costruore si riserva il dirio di cesserare la produzione di qualiasi modello e/o introdurre modichezza per lo stato in obbligo di eeuare tali modiche ai prodo precedentamente forn e non risponde di eventuali erroni di trascrizione o di stampa.

Si declina ogni responsabilita per danni e anomalie di funzionamento causa da:

Inosservanza delle istruzioni contente nel presente manuale;
Modiche o manomissioni dell'apparecchiatura;
- Interven da parte di personale non specializzato;
Carenza manuterva;

• Uso improprio dell'apparecchiatura;
  Even eccezionali ed imprevedibili;
  Non applicazione delle disposizioni vigen nel paese di ulizzo in materia di sicurezza, igiene e salute sul luogo di lavoro;
  Il datore di lavoro e responsabile delle formazione periodica del personale sull'ulizzo e sulle normave di sicurezza e prevenzione degli incendi.

2. DATI TECNICI

SERIE ARMADI CALDI AD ALIMENTAZIONE ELETTRICA

Tensione di alimentazione

Frequenza

Potenza max assorbita

Corrente max assorbita

Cavo di alimentazione

Variazione max di tensione

Variazione max di frequenza

Variacionemax di frequenza

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5
	+/- 10%
connuava	+/-1%
Breve periodo	+/- 2%

ATTENZIONE!

L'impiano dell'energia elerica ed i locali di installmente degli apparecchi devono corrispondere alle norme di sicurezza, annfortunische ed annihilio in vigore nel paese di usizzo. In caso contrario il Costruore non rispondere di danni dire od indire a persona e cose.

3. INSTALLAZIONE EMessa IN SERVIZIO

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato.

Prima di eseguire il collegamento elerico procedere come segue:

Rimuovere I'imballo, togliere la pellicola proteva avendo cura di non graare le superci con forbici o lame;
Posizionare elivellare l'apparecchiatura in modulo da garanrne la stabilità;

Accertarsi che la tensione di alimentazione dell'apparecchiatura indica nella targhea caraerisca dei da nominali corrisponda alla tensione di rete;
Vericare che la l'alimentazione elerica dell'impiano sa predisposa e in grado di sostenere I'eevo carico di corrente,或者其他 eseguita la regola dell'arte e le norme in vigore nel paese di ulizzo dell'apparecchiatura;.
Accertarsi che siagia presente un eciente impianto di messa a terra a cui collegare la macchina;
In cas di collegamento direo alla rete (senza spina), è necessario prevedere un disposivo che assicuri la disconnessione della rete, con una distanza di apertura dei conta che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmentazione;
In caso di dubbi sul funzionamento del collegamento equi potenziale di terra o su aspe lega alla sicurezza elerica, sooporre l'impianto ad un controlo da parte di un elericista qualificato, il simbolo seguente idenca il collegamento equipotenziale:

Il produo si rile sollevato da agli riva, in caso di collegamento eseguito dall'ulizzatore o da personale non qualcato.

ATTENZIONE!

Alla ne dell'installazione smalre gli imballi secondo le norme vigen nel paese di ulizzo.

Questa apparecchiatura è studiata per oener prestazioni e rendimen eleva e dovr è essere descenta unicamente all'uso per il quale è stata espessamente concepita ecision per il contentimento ed il riscaldamento di stoviglie e vasellame. Ogni altri uso è da ritenersi improprio, come ad esempio il riscaldamento dei cibi.

ATTENZIONE!

Il contao con le stoviglie calde cui provocare usoni.
Evitare qualsiasi manipolazione di par sanza adeguate protezioni.

4. NORME GENERAL

Il Costruore declina agli responsabilità derivante da manomissione dell'apparecchiatura. Essa è desnata all'ulizzo da parte di personale specializzato che va periodicamente addestrato al suo usizzo e informato sulle norme di sicurezza nonché sulla prevenzione degli incendi. Nell'apparecchiatura sono present rischi di natura termica ed elerica, pertanto, durante il normale usizzo, evitare qualiasi manipolazione di parti calde alla adeguata protezione. Durante la manipolazione periodica si devono adoare adegua comportamen e precauzioni.

ATTENZIONE!

I lavori sugli impian elerici vanno esegui esclusivamente da un elericista specializzato

5. UTILIZZO E PULIZIA DELL'APPARECCHIATURA

DISPOSITIVI DIREGOLAZIONE

UTILIZZO

Collegare l'apparecchiatura alla corrente elerica.

Accendere l'interruore installato a monte dell'apparecchiatura.

Premere il tasto "A" e portarlo in posizione _m^I . L'accensione della lampada spia "A" indica che l'apparecchiatura è soo tensione.

Ruotare in senso orario la manopola "C" dell'interruore termostato, no a portarla nella posizione corrispondente alla temperatura desiderata (30 / 90^)

tenendo presente che ruotando la manopola in senso orario augmente la temperatura. L'uniformità della temperatura all'interno del vano viene assicurata dal venlatore che distribuisce uniformamente l'aria calda in tu i pun del vano.

Per un correu ulizzo dell'apparecchiatura si consiglia di disporre i piat su due le all'interno del vano, lasciando tra di esse un canale di ca.80 mm per la circolazione dell'aria.

Evitare di ammassare i pia in corrispondenza dei fori a alla circolazione dell'aria.

Portando la manopola sulla posizione "O"iene disinserito il riscaldamento, ma I'apparecchiatura rimane soo tensione.

A ne servizio portare la manopola di lavoro sulla posizione, o" e disinserire l'interruore posto a monte dell'apparecchiatura.

PULIZIA

ATTENZIONE!

Prima della pulizia spegnere l'apparecchiatura e interrompere l'alimentazione (togliere la spina). L'apparecchiatura non è adaa ad una pulizia direa con geo d'acqua. Non ulizzare ge d'acqua a pressione per pulire l'apparecchiatura. Fare aenzione anché l'acqua non si inltri nell'apparecchiatura.

Prima della pulizia rimuovere le stoviglie dall'apparecchiatura. La pulizia del modulo interno deve essere eseguita con un panno inumidito con una soluzione di acqua calda e detergente neutro e poi asciugato con panno morbido. Pulire la superficie esterna in acciaio con acqua epida e sapone. Stronare con un panno umido e asciugare con cura. Non usilizzato prodo abrasivi, pagliee d'acciaio, spazzole, ecc. In caso di lunga inavità, conservare in luogo fresco e asciuo.

6. SMALTIMENTO/RICICLAGGIO

A ne vita del prodoo per evitare che l'apparecchiatura venga dispersa nell'ambiente procedere allo smalmento nel rispetto delle norme vigenti nel paese di ulizzo.
