348167 - Table BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table chauffante pour assiettes
Marque	Bartscher
Modèle	348167
Tension d'alimentation	220-240 V
Fréquence	50-60 Hz
Puissance maximale	2000 W
Courant maximal	10 A
Câble d'alimentation	H05RN-F 3x1,5 mm²
Plage de température	30 - 90 °C
Ventilateur de circulation d'air	Oui
Usage prévu	Réchauffer et maintenir au chaud les assiettes
Nettoyage	Eau chaude et détergent neutre, ne pas utiliser de jet d'eau
Sécurité	Raccordement à la terre obligatoire, débrancher avant entretien
Pièces détachées disponibles	Porte coulissante, support roue, étagère, corps chauffant, panneau de contrôle, interrupteur, thermostat

FOIRE AUX QUESTIONS - 348167 BARTSCHER

Comment installer la table chauffante Bartscher 348167 ?

Placez l'appareil à l'endroit voulu et réglez son niveau en tournant les pieds réglables. Assurez-vous que la tension d'alimentation correspond à celle du réseau. Raccordez à une prise de terre efficace. Si branchement direct, prévoyez un dispositif de déconnexion conforme.

Comment régler la température ?

Tournez la poignée du thermostat en sens horaire pour augmenter la température (30-90°C environ). Tournez vers 'O' pour arrêter le chauffage, mais l'appareil reste sous tension.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'interrupteur bipolaire sur le panneau de contrôle est sur 'I'. Assurez-vous que le thermostat n'est pas en position 'O'. Contrôlez l'alimentation électrique et le disjoncteur.

Comment nettoyer la table chauffante ?

Débranchez l'appareil avant le nettoyage. Utilisez de l'eau chaude et un détergent neutre avec une éponge ou une brosse souple. Rincez avec un chiffon humide. Ne jamais utiliser de jet d'eau direct, de détergents abrasifs ou de paille de fer.

Puis utiliser un nettoyeur haute pression ?

Non, l'appareil ne peut pas être nettoyé par jet d'eau direct. L'eau ne doit absolument pas pénétrer dans l'appareil. Utilisez uniquement un chiffon humide.

Quelle est la tension d'alimentation requise ?

La table chauffante fonctionne sous 220-240 V, 50-60 Hz, avec une puissance de 2000 W et un courant de 10 A. Le câble d'alimentation est un H05RN-F 3x1,5 mm².

Comment remplacer une pièce défectueuse ?

Contactez un service agréé. Les pièces détachées disponibles incluent la porte coulissante, le support roue, l'étagère, le corps chauffant, le panneau de contrôle, l'interrupteur et le thermostat. Référez-vous à la liste des pièces dans la notice.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit du ventilateur de circulation d'air est normal. Si le bruit est anormal (grincement, cliquetis), vérifiez que rien n'obstrue les fentes d'aération et que les pieds sont de niveau.

Puis-je utiliser l'appareil sans ventilation ?

Non, la ventilation est intégrée pour assurer une distribution uniforme de la chaleur. Ne bloquez pas les ouvertures de circulation d'air. Laissez un espace d'environ 80 mm entre les assiettes pour permettre la circulation.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Elle contient toutes les instructions d'installation, d'usage et d'entretien.

MODE D'EMPLOI 348167 BARTSCHER

Ce chapitre illustre les symboles utilisés qui permettent de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur.

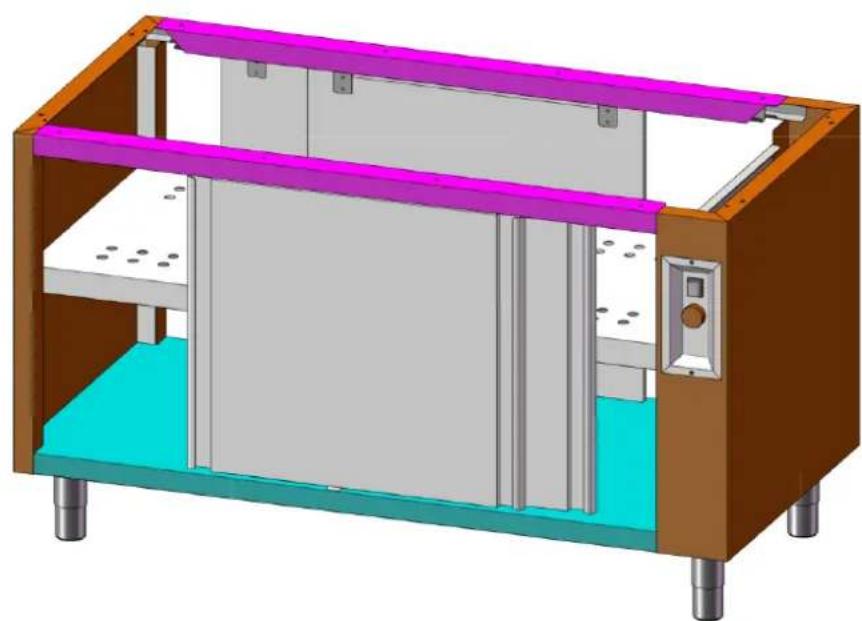

Ce manuel se réfère aux meubles bas chauffants

Pour plus de détails consultez le paragraphe "Données techniques" (2).

Numéro de série Semaine

La plaquette contient les données d'identification et techniques du produit.

Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauffant

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage CE de l'appareil pour les rapports avec le producteur (par ex. par la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les eventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

n du Client.

Non-respect des instructions contenues dans ce manuel; Modifications ou interventions non autorisées; Interventions de la part de techniciens non spécialisés; Entretien négligent; Usage impropre de l'appareil;

• Événements exceptionnels et imprévisibles; Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail; La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

Meubles BAS chauffants

Tension d'alimentation

Fréquence

Puissance maximum absorbée

Courant max absorbé

Cable d'alimentation

Variation de tension maximum

Variation de fréquence maximum

Variation maximum de fréquence

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5
	+/- 10%
consécuve	+/-1%
Bref période	+/- 2%

Attention!

L'installation de l'énergie électrique et les locaux ou les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut:

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface; Placez l'appareil à l'endroit voulu et réglez son niveau en hauteur en tournant les pieds réglables; Assurez-vous que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau; Vérifiez que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil; Il est indispensable de raccorder l'appareil à une prise de terre efficace; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un disjoncteur disposé de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation; En cas de doutes sur le fonctionnement du raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

À la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu ; c'est-à-dire pour réchauffer les lave-vaiselle et les garder au chaud. Tout autre usage doit être considéré impropre, par exemple pour réchauffer les aliments.

Attention!

Risque de brûlures par contact avec lave-vaiselle chaud. Eviter toute manipulation d'éléments sans protection adéquate.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est dés à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des parties chaudes et électriques : éviter toute manipulation d'éléments sans protections adéquates.

Pendant la manipulation périodique il faut adopter des précautions ajustées.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des electriciens qualifiés

Bouton et poignee

Brancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le positionnant sur "I". Quand il s'allume, l'appareil fonctionne.

Tournez la poignée "C" de l'interrupteur du thermostat en sens horaire jusqu'à ce qu'il se trouve sur la graduation désirée (30/90°C environ), (30/90°C) en tenant compte du fait qu'en tournant vers la gauche la température augmente.

En tournant la poignée en position „O“, le chauffage s'arrête, cependant l'appareil est toujours sous tension.

L'uniformité de la température à l'intérieur de l'armoire est assurée grâce à un ventilateur qui distribue uniformément l'air chaud dans toute l'armoire.

Pour une utilisation correcte de l'appareil, il est conseillé de disposer les assiettes sur deux les à l'intérieur du meuble en laissant entre les deux, sur toute la longueur, un espace d'environ 80 mm pour la circulation de l'air.

Eviter d'entasser les assiettes au niveau des fentes pour la circulation de l'air.

Ramener la poignée de commande sur sa position ^, et appuyer sur le bouton, A".

Attention!

Avant le nettoyage débrancher l'appareil et enlever la prise. L'appareil ne peut pas être nettoyé par un jet d'eau direct. N'utiliser pas de jets d'eau sous pression. L'eau ne doit absolument pas récider dans l'appareil.

Avant nettoyage, enlever les lave-vaisseaux. Pour le nettoyage interne et externe, utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces par un chiffon mouillé. N'utiliser pas de détergents abrasifs, de la paille de fer, de brosses etc.. Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec et à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démonter le conformément aux normes en vigueur dans le pays d'utilisation.

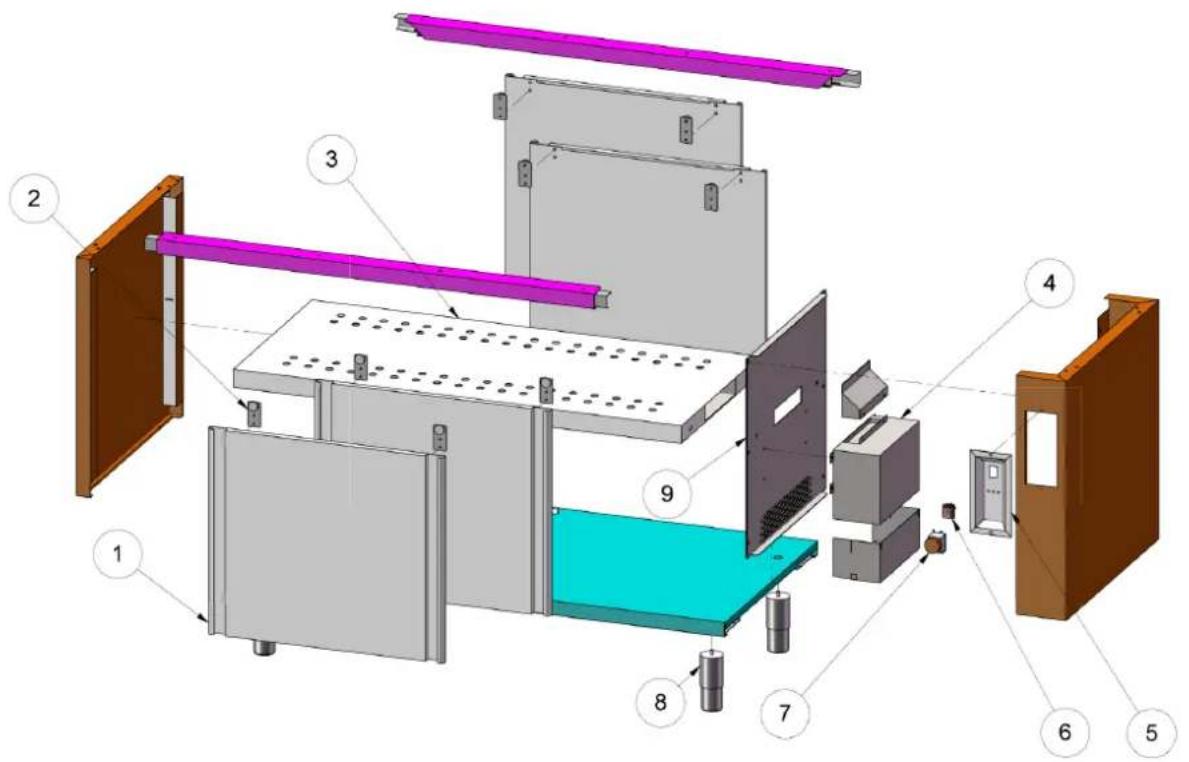

POS./POS. ART. NR./REFERENCE

1 PORTA SCORREVOLE/SLIDING DOOR/SCHIEBETUR/PORTE COULISSANTE 2 NS2PST010010 PIASTRINA CON RUOTA/WHEEL SUPPORT FOR SLIDING DOOR/RAD ZUR SCHIEBETÜR/

SUPPORT POUR GLISSEMENT PORTE COULISSANTE

TRAMEZZA/MIDDLE SHELF/ZWISCHENBORD/ETAGERE

4 NS5MOT010001 CORPO RISCALDANTE/FAN/HEIZELEMENT/ELEMENT CHAUFFANT 5 NS3CRU010001 CRUSCOTTO/CONTROL PANEL/SCHALTBRETTPANNEAU DE CONTROL 6 NS5INT010001 INTERRUPTORE BIPOLARE LUMINOSO/SWITCH ON-OFF/SCHALTER/INTERRUPTEUR 7 NS5TER010001 TERMOSTATO/THERMOSTAT/THERMOSTAT/THERMOSTAT 8 NS4PIE010001 9 PANNELLO/PANEL/DECKUNGSBLECH/PANNEAU
