Type de produit	Talkie-walkie CB radio
Marque	Midland
Modèle	Alan 78 Pro
Bandes de fréquence	26,565 - 27,99125 MHz (bande CB)
Nombre de canaux	40 (selon la bande sélectionnée)
Modes de modulation	AM et FM
Puissance d'émission	4 W max (FM)
Alimentation	12,6 V CC +/-10%
Dimensions	180 x 35 x 140 mm
Poids	0,850 kg
Sensibilité du récepteur	0,5 µV pour 20 dB SINAD
Puissance audio	2 W sous 8 Ohms
Impédance d'antenne	50 Ohms
Consommation	250 mA (réception), 1,1 A (émission)
Fonctions principales	Squelch, Squelch numérique (DS), Noise Blanker (NB), Scan, canal d'urgence (EMG), LCR, sélection de bande
Affichage	Écran multifonctions avec icônes
Accessoires inclus	Microphone, étrier de montage, cordon d'alimentation
Entretien	Vérifier régulièrement l'installation de l'antenne et remplacer le fusible par un modèle identique (F2A 250V)
Sécurité	Respecter les restrictions nationales d'utilisation ; ne pas jeter dans les ordures ménagères
Informations générales	Fabriqué par Midland ; manuel disponible en plusieurs langues

FOIRE AUX QUESTIONS - Alan 78 Pro MIDLAND

Comment sélectionner la bande de fréquence ?

Éteignez l'appareil, puis allumez-le en maintenant enfoncés les boutons AM/FM et SCAN. Utilisez le bouton CHANNEL pour choisir la bande désirée (voir tableau des bandes), puis appuyez sur AM/FM pour valider.

Quelle est la puissance d'émission maximale ?

La puissance d'émission maximale est de 4 W en modulation FM. En AM, elle peut être limitée à 1 W selon la bande (par exemple dans les bandes EU et F).

Comment régler le squelch (silencieux) ?

Tournez lentement le bouton DS/SQ dans le sens horaire jusqu'à ce que le bruit de fond disparaisse en l'absence de signal. Pour activer le squelch numérique (DS), consultez le manuel.

Comment utiliser le canal d'urgence (EMG) ?

Appuyez sur le bouton EMG pour sélectionner le canal 9. Pour revenir à un canal normal, désactivez la fonction EMG en appuyant à nouveau sur le bouton ou en changeant de canal.

Comment installer l'antenne ?

Placez l'antenne le plus haut possible, de préférence centrée sur une surface métallique plane. Éloignez le câble des sources d'interférences (alternateur, bobines, etc.) et assurez un bon contact de la masse avec le véhicule.

Quel type de fusible utiliser ?

Utilisez un fusible de type F2A 250V. Remplacez-le toujours par un modèle identique.

Comment balayer les canaux (SCAN) ?

Assurez-vous que le squelch est correctement réglé, puis appuyez sur le bouton SCAN. La radio parcourra les canaux à la recherche d'un signal. Appuyez à nouveau pour arrêter le balayage.

Que signifie l'affichage LOW ?

L'icône LOW s'affiche lorsque la radio émet en basse puissance. Cette condition ne se vérifie que pour certaines bandes de fréquence (voir le tableau des bandes).

Comment activer le Noise Blanker (NB) ?

Maintenez enfoncé le bouton SCAN pendant quelques secondes pour activer le filtre anti-bruit (Noise Blanker). L'icône NB s'affiche à l'écran.

Quels sont les canaux disponibles en France ?

Pour la France, sélectionnez la bande F qui offre 40 canaux en FM (4 W) et 40 canaux en AM (1 W). Respectez les restrictions nationales en vigueur.

MODE D'EMPLOI Alan 78 Pro MIDLAND

SPECIFICATIONS TECHNIQUES 5

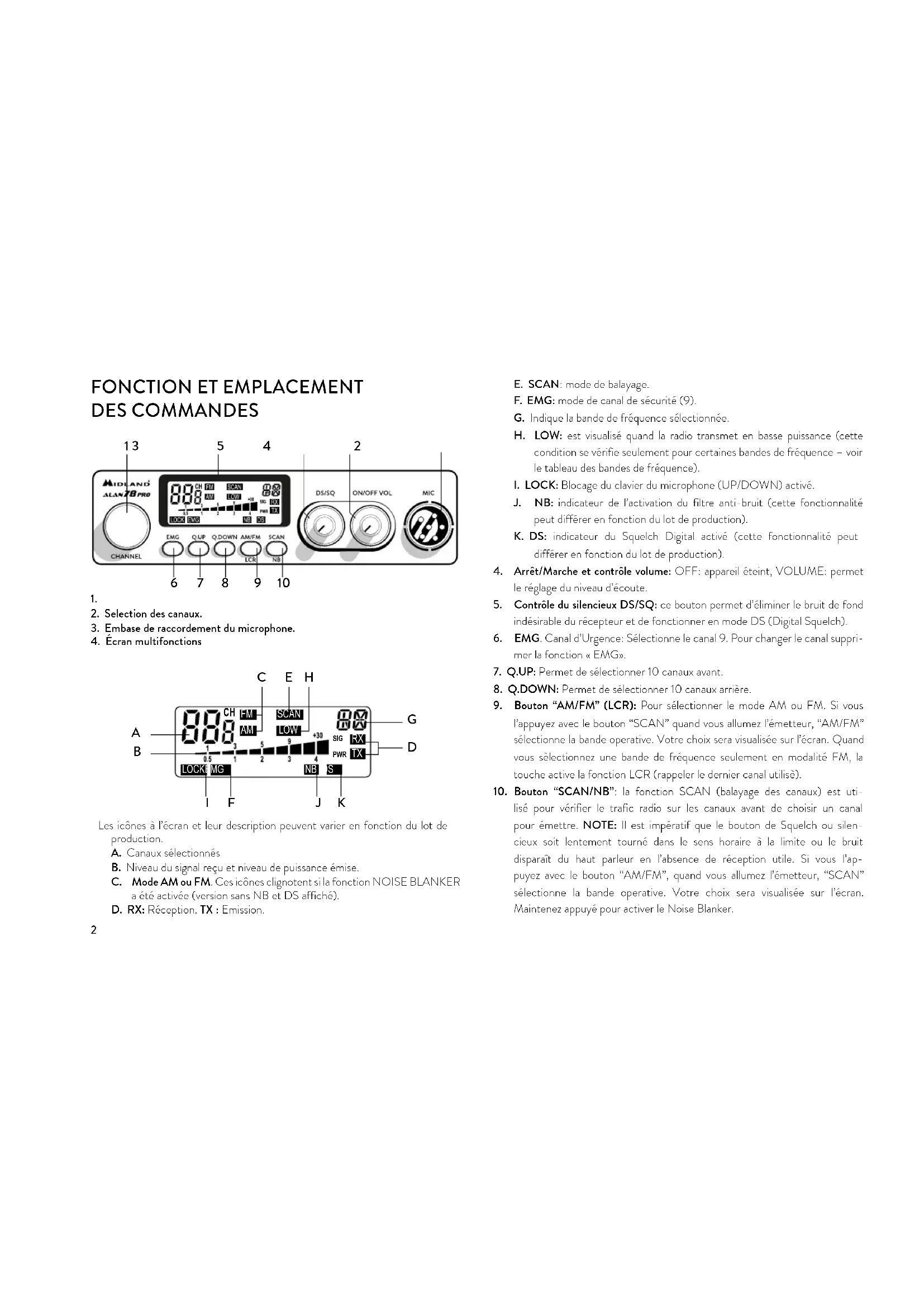

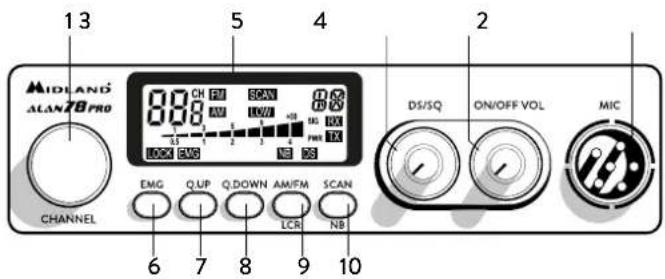

FONCTION ET EMPLACEMENT DES COMMANDES

2. Selection des canaux.
3. Embase de raccordement du microphone.

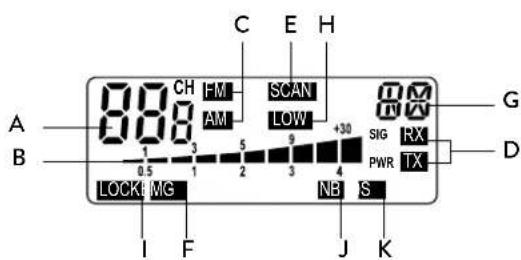

4. Ecran multifonctions

Les icônes à l'écran et leur description peuvent varier en fonction du lot de production.

A. Canaux selectionnes
B. Niveau du signal reçu et niveau de puissance émise.
C. Mode AM ou FM. Ces icônes clignotant si la fonction NOISE BLANKER a été activée (version sans NB et DS affché).
D.RX:Reception.TX:Emission.

E. SCAN: mode de balayage.
F. EMG: mode de canal de sécurité (9).
G. Indique la bande de fréquence sélectionné.
H. LOW: est visualisé quand la radio transmet en basse puissance (cette condition se vérifie seulement pour certaines bandes de fréquence - voir le tableau des bandes de fréquence).

I. LOCK: Blocage du clavier du microphone (UP/DOWN) activé.
J. NB: indicateur de l'activation du filtré anti-bruit (cette fonctionnalité peut différer en fonction du lot de production).
K. DS: indicateur du Squelch Digital activé (cette fonctionnalité peut différer en fonction du lot de production).

1. Arret/Marche et contrôle volume: OFF: appareil eteint, VOLUME: permet le reglage du niveau d'ecoute.
2. Contrôle du silencieux DS/SQ: ce bouton permet d'éliminer le bruit de fond indésirable du récepteur et de fonctionner en mode DS (Digital Squelch).
3. EMG. Canal d'Urgence: Sélectionne le canal 9. Pour changer le canal supprimer la fonction « EMG»,

7.QUP:Permet de selectionner 10 canaux avant.
8.Q.DOWN:Permet de selectionner 10 canaux arriere.
9. Bouton "AM/FM" (LCR): Pour sélectionner le mode AM ou FM. Si vous l'appuyez avec le bouton "SCAN" quand vous allumez l'émetteur, "AM/FM" sélectionne la bande operative. Voitre可以选择 sera visualisée sur l'écran. Quand vous sélectionnez une bande de fréquence seulement en modalité FM, la touche active la fonction LCR (rappeler le dernier canal utilisé).
10. Bouton "SCAN/NB": la fonction SCAN (balayage des canaux) est utilisé pour vérifier le traffic radio sur les canaux avant de désirer un canal pour émettre. NOTE: Il est impératif que le bouton de Squelch ou silencieux soit lentement tourné dans le sans horaire à la limite ou le bruit disparait du haut parleur en l'absence de réception utile. Si vous l'appuyez avec le bouton "AM/FM", quand vous allumrez l'émetteur, "SCAN" seLECTIONne la bande operative. Voitre choix sera visualisée sur l'écran. Maintenez appuyé pour activer le Noise Blankor.

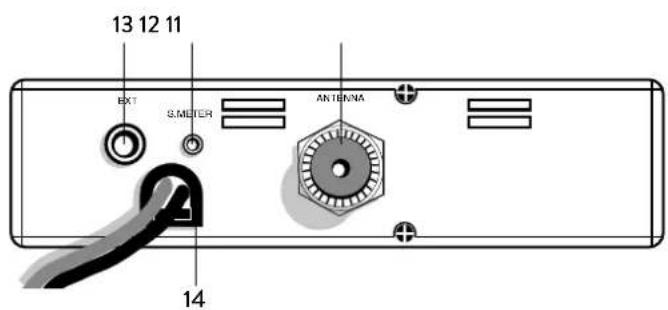

Panneau arriere

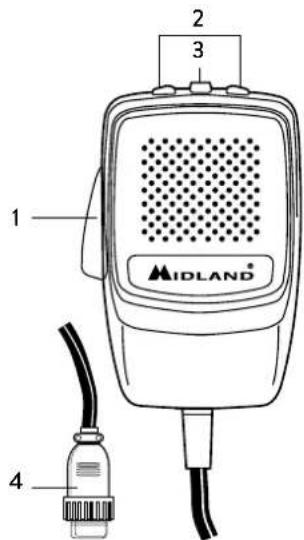

Microphone

1. Connecteur antenne (modèle S0239).
2. Connecteur pour un «S METRE» externe (Indicateur de niveau).
3. Raccordement pour un haut parleur externe en mode CB (Dans ce cas le haut parleur interne est stoppe).

4. Cordon d'alimentation 12.6/24Vcc

5. PTT: bouton pour l'émission.

6. UP/DOWN: boutons de changement de canal.
7. LOCK: permet le blocage des touches UP/DOWN du microphone.
8. Fiche de raccordement du microphone.

INSTALLATION

Sécurité et montage aisé doit guider toute l'installation. Tous les contrôles doivent être accessibles à l'opérateur sans provoquer de mouvements pouvantmettre en danger le conduite du vehicule. Sélectionner la meilleure position pourl'équipement afin d'allier désction et sécurité. Utiliser l'étrier de montage livré avec l'équipement. Bien fixer l'équipement.

ALIMENTATION

S'assurer que I'appareil est arrêté (position OFF).

Vérifier la polarité du cable d'alimentation :

Le fil rouge doit être relié à la borne positive +

Le fil noir doit etre relié à la borne négative -

Les dogats eventuels provoqués par un mauvais câblage ne sont pas couverts par la garantie.

ATTENTION: Pour obtenir deailles performances, il est recommendé d'installer la radio où l'air est bien recyclé.

INSTALLATION DE L'ANTENNE

Le rendement de votre installation est totalement lie à la qualité de l'antenne utilisée.

Respecter les regles suivantes:

1. Placer l'antenne le plus haut possible.
2. La longueur de l'antenne doit etre la plus importante possible.
3. Si possible centrer l'antenne sur une surface métallique plane.
4. Eloigner le plus possible le cable de l'antenne des sources d'interférences du vehicule (alternateur, bobines, calculateurs, etc.)
5. Assurer un excellent contact de la masse de votre antenné avec la masse du vehicule.
6. Contraler soigneusement le passage du cable d'antenne. Eviter les courbures trop raides qui pouraient le blasser.

ATTENTION: il est recommandé de contrôle régulierement la qualité de votre installation d'antenne si possible à l'aide d'un Wattmtre TOS metre.

Remplacer le fusible du cable d'alimentation avec un similaire du type F 2A 250V. Les paramétres et le symbole du fusible sont indiqués dans cette étiquette.

F2A 250V +

UTILISATION DE L'ALAN 78 PRO

Une fois l'installation réalisée:

1. Connecter donne microphone,
2. Reglerle silencieux (Squelch),
3. Regler'appareil et regler le volume en position mediane,
4. Sélectionner le canal désire,
5. Pour émettre appuyer sur le PTT du micro et parler normalement à 10 cm du micro.
6. Pour écouter, relâcher le PTT.

SELECTION DES BANDES DE FREQUENCY

Les bandes de fréquence doivent être choisisés selon le pays ou vous pouze opérer.

1. Eteignez l'appareil.
2. Allumez la radio et appuyez dans le même temps les touches "AM/FM" et "SCAN".
3. Avec le commande "CHANNEL", selectionnez la bande de fréquence désirée (voir le tableau des bandes de fréquence).
4. Appuyez le bouton "AM/FM" pour terminer la seLECTION.

NOTE: Dans la bande de fréquence UK, c'est possible de sélectionner directement la bande I (Italie) en appuyant la touche “AM/FM” pour 2 secondes environ.

NOTE: Quand you selectionnez une bande de frquence seulement en modalite FM, la touche "AM/FM" active la fonction LCR (rappeler le dernier canal utilise).

TABLEAU DES BANDES DE FREQUENCY

Sigle sur l'écran Pays

I Italie 40 CH AM/FM 4Watt

I2 Italie 34 CH AM/FM 4Watt

D4 Allemagne 80 CH FM 4Watt / 40 CH AM 4Watt

EU Europe 40 CH FM 4Watt / 40 CH AM 1Watt

EC CEPT 40 CH FM 4Watt

E Espagne 40 CH AM/FM 4Watt

F France 40 CH FM 4Watt / 40 CH AM 1Watt

PL Pologne 40 CH AM/FM 4Watt

UK Angleterre 40 CH FM 4 Watt fréquences anglaises + I (Italie) 40 CH FM 4Watt fréquences CEPT

ATTENTION! La bande de fréquences reconna suturen dans tous les pays européens est 40CH FM 4W (EC) - voir le tableau pour les restrictions à l'usage.

SPECIFICATIONS TECHNIQUES

GENERALITES

Canaux............(voir le tableau des bandes de fréquences)
Bande de fréquence 26.565-27.99125 Mhz
Cicle d'usage (% dans 1 heures) TX 5% - RX 5% - Stand-by 90%
Générateur de fréquence par synthétiseur
Température d'utilisation. -10°/+55°C
Tension d'alimentation. 12.6 V DC+/- 10%
Dimensions 180 x 35 x 140 mm
Poids 0,850 kg

RECEPTEUR

Système de réception. Superhétéroyne à double conversion
Fréquence intermédiaire. 1er 10,695 Mhz. 2e 455 Khz
Sensibilité 0,5 pv pour 20 dB SINAD AM et FM
Puisance audio. 2W@8Ohms
Distorsion. Mieux que 8 % (a) 1 Khz
Rejection image 65 dB
Rejection canal adjacent 65dB
Consommation 250 mA

EMETTEUR

Puisance 4W max
Modulation. FM 1,8 KHz ± 0,2 KHz
AM de 85% à 95%
Bande audio. 300 Hz/3 KHz
Impedance antenna 50 Ohms
Consommation. 1,100 A

• (conformément à toutes les bandes de fréquence européennes approuvées)

Toutes ces caractéristiques peuvent être modifiés sans préavis.

Il est conseilé demettre un interrupteur dans le câblage d'alimentation du poste. L'interrupteur doit couper les deux pôles simultanément.

SPISTRESCI

FUNKCJE I ROZMIESZCENIE ELEMENTOW STEROWANIA 2

PANEL TYLNY. 3

MIKROFONOWE 3

INSTALACJA 4

ZASILANIE 4

INSTALOWANIE ANTENY 4

WYMIANA BEZPIECZNIKA 4

UZYTKOWANIE RADIOTELEFONU 4

WYBIERANIE PRZEDZIALU CZESTOTLIWOSCI 5

TABLEA CZESTOTLIWOSCI 5

DANE TECHNICZNE 5

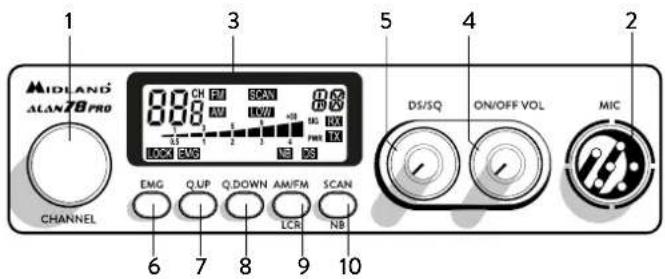

FUNKCJE I ROZMIESZCENIE ELEMENTOW STEROWANIA

Tous les articles presentant ce symbole sur le corps, l'emballage ou le manuel d'utilisation de celui-ci ne doivent pas'être jetés dans des poubelles normales mais être aménés dans des contrats de traitement spécialisés. La, les différents matériaux seront séparés par caractéristiques et recyclés, permettant ainsi de contribuer à la protection de l'environnement.

5,Rue Ferrie,Zacles Portes du Vexin 95300 Enmery,France

www.alan-midland.fr

L'utilisation de cet appeareil peut etre sujet a des restrictions nationales.

Avant l'utilisation, dire les instructions.
