BEDIENUNGSANLEITUNG Alan 78 Pro MIDLAND

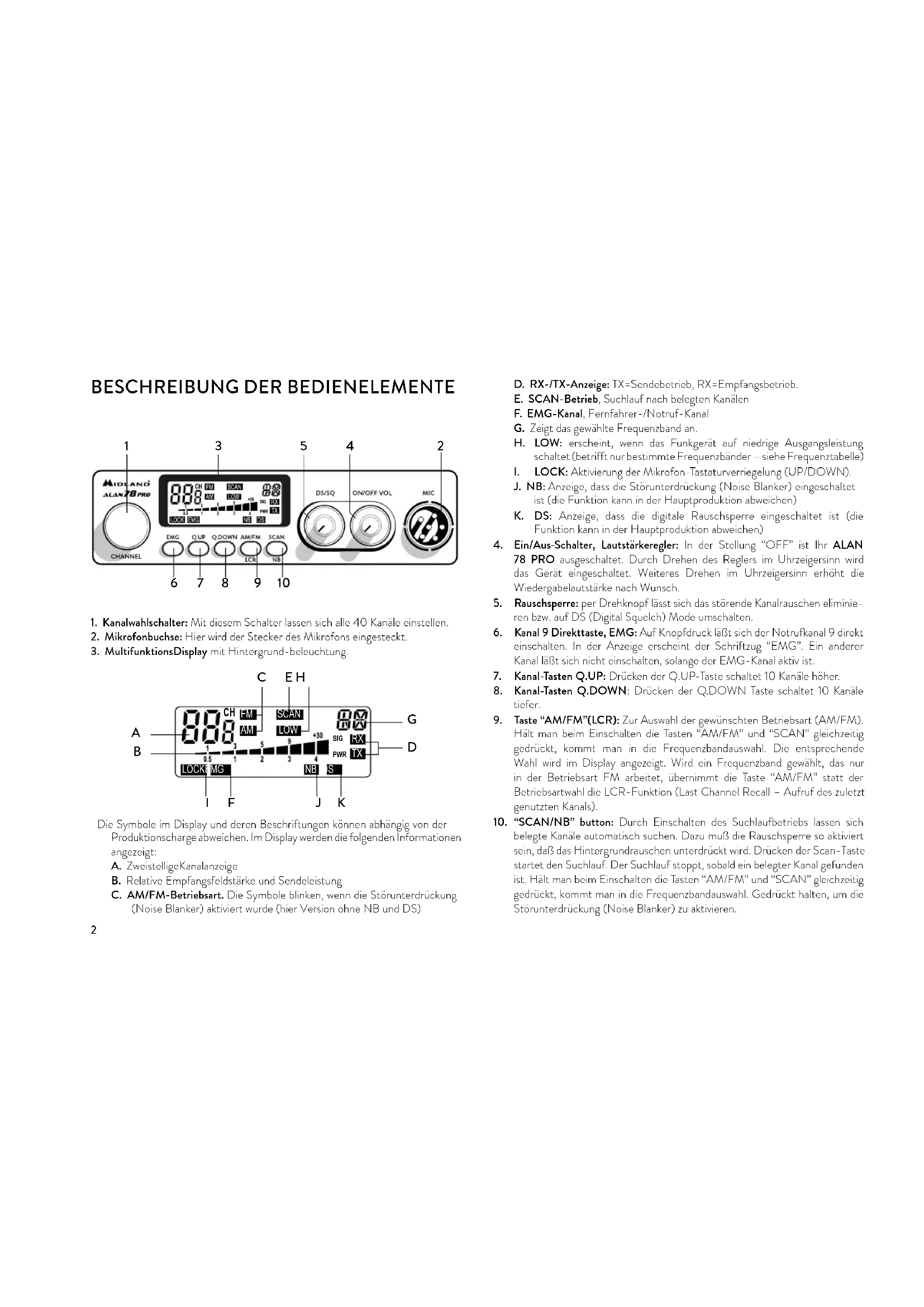

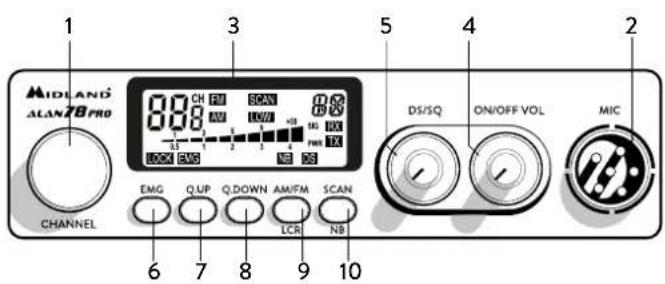

BESCHREIBUNG DER BEDIENELEMENTE

1. Kanalwahlschalter: Mit diesem Schalter lassen sich alle 40 Kanäle einstellen.

2. Mikrofonbuchse: Hier wird der Stecker des Mikrofons eingesteckt.

3. MultifunktionsDisplay mit Hintergrund-beleuchtung.

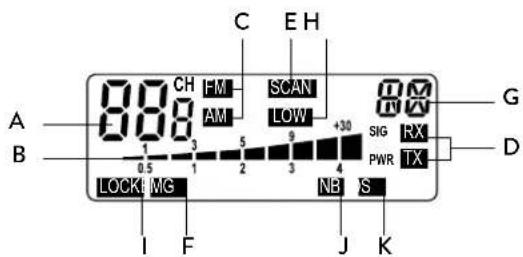

Die Symbole im Display und deren Beschriftungen können abhängig von der Produktionscharge abweichen. Im Display werden die folgenden Informationen angezeigt: A. Zweistellige Kanalanzeige B. Relative Empfangsfeldstärke und Sendeleistung C. AM/FM-Betriebsart. Die Symbole blinken, wenn die Störunterdrückung (Noise Blanker) aktiviert wurde (hier Version ohne NB und DS) D. RX-/TX-Anzeige: TX=Sendebetrieb, RX=Empfangsbetrieb. E. SCAN-Betrieb, Suchlauf nach belegten Kanälen F. EMG-Kanal, Fernfahrer-/Notruf-Kanal G. Zeigt das gewählte Frequenzband an. H. LOW: erscheint, wenn das Funkgerät auf niedrige Ausgangsleistung schaltet (betrifft nur bestimmte Frequenzbänder – siehe Frequenztabelle)

I. LOCK: Aktivierung der Mikrofon-Tastaturverriegelung (UP/DOWN).

J. NB: Anzeige, dass die Störunterdrückung (Noise Blanker) eingeschaltet ist (die Funktion kann in der Hauptproduktion abweichen) K. DS: Anzeige, dass die digitale Rauschsperre eingeschaltet ist (die Funktion kann in der Hauptproduktion abweichen)

4. Ein/Aus-Schalter, Lautstärkeregler: In der Stellung “OFF” ist Ihr ALAN

78 PRO ausgeschaltet. Durch Drehen des Reglers im Uhrzeigersinn wird das Gerät eingeschaltet. Weiteres Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke nach Wunsch.

5. Rauschsperre: per Drehknopf lässt sich das störende Kanalrauschen eliminie-

ren bzw. auf DS (Digital Squelch) Mode umschalten.

6. Kanal 9 Direkttaste, EMG: Auf Knopfdruck läßt sich der Notrufkanal 9 direkt

einschalten. In der Anzeige erscheint der Schriftzug “EMG”. Ein anderer Kanal läßt sich nicht einschalten, solange der EMG-Kanal aktiv ist.

7. Kanal-Tasten Q.UP: Drücken der Q.UP-Taste schaltet 10 Kanäle höher.

8. Kanal-Tasten Q.DOWN: Drücken der Q.DOWN Taste schaltet 10 Kanäle

9. Taste “AM/FM”(LCR): Zur Auswahl der gewünschten Betriebsart (AM/FM).

Hält man beim Einschalten die Tasten “AM/FM” und “SCAN” gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt. Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste “AM/FM” statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

10. “SCAN/NB” button: Durch Einschalten des Suchlaufbetriebs lassen sich

belegte Kanäle automatisch suchen. Dazu muß die Rauschsperre so aktiviert sein, daß das Hintergrundrauschen unterdrückt wird. Drücken der Scan-Taste startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist. Hält man beim Einschalten die Tasten “AM/FM” und “SCAN” gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Gedrückt halten, um die Störunterdrückung (Noise Blanker) zu aktivieren.

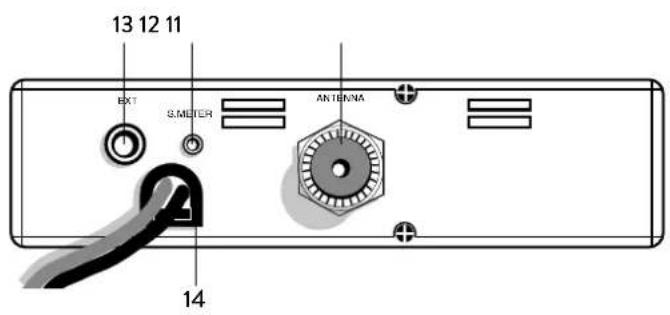

11. Antennenbuchse (SO 239), ANTENNA: Hier wird der Stecker des

Antennenkabels mit dem Funkgerät ver-bunden.

12. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter

angeschlossen werden.

13. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein

externer Wiedergabelautsprecher angeschlossen werden. Der eingebaute Lautsprecher schaltet sich dann automatisch stumm.

14. Buchse zum Anschluß der Spannungsversorgung, Power 12.6/24Vdc: über

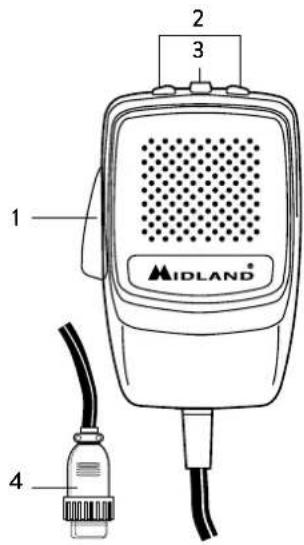

diese Buchse wird das Anschlußkabel mit dem Gerät verbunden. Mikrofon

1. PTT: Taste zur Sende-/Empfangsumschaltung

2. UP-/DOWN-Tasten: Kanalwahltasten

3. Taste LOCK: Verriegelung der Tasten UP/DOWN am Mikrofon

EINBAU DES ALAN 78 PRO

IM KRAFTFAHRZEUG Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollte beim Fahrzeugeinbau im Vordergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr ALAN 78 PRO mit Hilfe des Halte-bügels allein oder unter Verwendung der Führungsschienen ein. Der Haltebügel sollte möglichst Verbindung mit Metallteilen der Karosserie haben. ANSCHLUß AN DIE SPANNUNGSVERSORGUNG Stellen Sie zunächst sicher, daß Ihr ALAN 78 PRO ausgeschaltet ist. Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig vor- nehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung geschützt ist: Rote Kabelader = Pluspol (+) Schwarze Kabelader = Minuspol (-) Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskasten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders sorgfältig an die Stromversorgung des Fahrzeugs an. ACHTUNG: Es wird empfohlen, das Gerät an einem Ort mit sehr guter Luftzirkulation anzubringen.

1. Wählen Sie den Antennenstandort so hoch wie möglich.

2. Je größer die mechanische Länge der Antenne ist, desto besser wird die

3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten

4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden

Aggregaten (Zündung, elektrischen Verbrauchern usw.).

5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes einen

möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech haben.

6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt

wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann. WARNUNG!: Um Schäden zu vermeiden, sollten Sie Ihr ALAN 78PLUS MULTI B niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in regelmäßigen Abständen zu überprüfen. SICHERUNG ERSETZEN Zum Ersetzen der Sicherung im DC-Kabel verwenden Sie bitte eine 2 A Sicherung (Typ “F” für 250 V).

BEDIENUNG IHRES ALAN 78 PRO

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse Ihres ALAN 78

2. Stellen Sie sicher, daß Ihre Funkantenne über das Antennenkabel fest und

sicher mit dem Antennenanschluß Ihres ALAN 78 PRO verbunden ist.

3. Vergewissern Sie sich, daß die Rauschsperre (Squelch) geöffnet ist, d. h. der

Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.

4. Schalten Sie Ihr ALAN 78 PRO ein und stellen Sie die Wiedergabelautstärke

nach Ihren persönlichen Wünschen ein.

5. Stellen Sie den gewünschten Funkkanal ein.

6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit

normaler Lautstärke und Tonlage.

7. Zum Empfangen lassen Sie einfach die PTT-Taste wieder los.

Auswahl der Frequenzbänder Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkgerät betrieben wird. Vorgehensweise:

1. Schalten Sie das Funkgerät aus.

2. Schalten Sie das Funkgerät wieder ein und halten Sie dabei gleichzeitig die

Tasten „AM/FM“ und „SCAN“ gedrückt.

3. Drehen Sie den Kanalwahlschalter “CHANNEL” und wählen Sie das gewün-

schte Frequenzband aus (siehe Frequenzbandtabelle).

4. Drücken Sie die Taste “AM/FM”, um die Auswahl zu bestätigen.

: Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband I (Italien) direkt auszuwählen. Halten Sie dazu die Taste “AM/FM” ca. zwei Sekunden gedrückt. NOTIZ

: Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste “AM/FM” statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals). FREQUENZTABELLE Anzeige im Display Land I Italien 40 Kanäle AM/FM 4 Watt I2 Italien 34 Kanäle AM/FM 4 Watt D4 Deutschland 80 Kanäle FM 4 Watt / 40 Kanäle AM 4 Watt EU Europa 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt EC CEPT 40 Kanäle FM 4 Watt E Spanien 40 Kanäle AM/FM 4 Watt F Frankreich 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt PL Polen 40 CH AM/FM 4Watt UK England 40 Kanäle FM 4 Watt Englische Frequenzen + I (Italien) 40 Kanäle FM 4 Watt CEPT Frequenzen ACHTUNG: In den meisten europäischen Ländern wird die Standardeinstellung 40 Kanäle FM, 4 W (EC) – akzeptiert. In Deutschland ist für den Betrieb in den deutschen Programmiereinstellungen d1....d4 (ab Freigabe) als Mobilfunkgerät keine Anmeldung mehr erforderlich. Einschränkungen gelten für die Kanäle 41 -80 bei Feststationen in Grenznähe. TECHNISCHE DATEN ALLGEMEINE DATEN Kanäle ...................................................................................(siehe die Frequenztabelle) Frequenzbereich* ..................................................................... 26.565-27.99125 MHz Frequenzbelegungsdauer (% pro 1 Stunde) .......... TX 5% - RX 5% - Stand-by 90% Frequenzerzeugung .....................................................................................PLL-System Betriebstemperatur ............................................................................... 10° C - +55° C Spannungsversorgung ...........................................................nom. 12.6 V DC +/- 10% Abmessungen ...................................................................... 180x35x140 mm (BxHxT) Gewicht ..............................................................................................................0,850 kg EMPFÄNGER Empfangsprinzip ..........................................................................................Doppelsuper Zwischenfrequenzen .......................................... 1. ZF: 10,695 MHz • 2. ZF: 455 kHz Empfindlichkeit ................................................................... 0,5 µV bei 20 dB SINAD NF-Wiedergabeleistung ..................................................... 2 W an 8 Ohm, 10 % Klirr Wiedergabeverzerrungen ....................................................... weniger als 8% bei 1 kHz Spiegelfrequenzunterdrückung .............................................................................65 dB Nachbarkanaldämpfung .........................................................................................65 dB Geräuschspannungsabstand ................................................................................. 45 dB Ruhestromaufnahme ......................................................................................... 250 mA SENDER Sendeleistung .....................................................................................................4 W max Modulation ....................................... FM: 1,8 kHz +/-200 Hz AM: von 85% bis 95% Sendefrequenzgang ................................................................................300 Hz/3 KHz Ausgangsimpedanz (HF) .....................................................50 Ohm, unsymmetrisch Geräuschspannungsabstand ...................................................................... mind. 40 dB Stromaufnahme .........................................................................................................1,1 A

• (Abdeckung aller in der EU erlaubten Frequenzbänder) Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbe- halten. Direkter Anschluss des Gerätes an DC Netze ist nur über eine entsprechende Sicherung zulässig.E

UTILISATION DE L’ALAN 78 PRO

• Alle Artikel, die auf der Verpackung oder der Gebrauchanweisung dieses Symbol tragen, dürfen nicht in den normalen Mülltonnen entsorgt werden, sondern müssen an gesonderten Sammelstellen abgegeben werden. Dort werden die Materialien entsprechend ihrer Eigenschaften getrennt und, um einen Beitrag zum Umweltschutz zu liefern, wiederverwertet.

• Für allen Informationen über die Garantie der Artikel, besuchen Sie bitte unsere www.midlandeurope.com
