MODE D'EMPLOI FT100 Antari
En vue d'utiliser correctement votre nouvel apparéil, veuilles lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuilles lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuilles suivre toute instruction de sécurité appliquée sur le boîtier de votre générateur à fumée Antari.
Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.
Protégé de l'humidité.
Utilisez uniquement des prises de courant a terre a 3 broches.
- Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
- Débranche l'appareil du secteur avant d'entretien ou quand vous n'utilise pas la machine.
L'appareil a ete conu pour un emploi dans des locaux clos. Proteger de l'humidite. En cas de projection de liquide, debranchez l'appareil du secteur et nettoyez avec un chiffon humide. Si du liquide devait penetrer a l'intérieur de l'appareil, debranchez le immediatement et contactez un technicien ou yours revendeur Antari avant de le réutiliser.
- A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de reparer le produit parce quet détruire la machine.
L'usage de cet apparéil n'est prévu que pour les femmes. Ne jamais faïre marcher sans surveillance.
- Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante, laissez un espace libre de 50 cm tout autour de l'appareil.
- Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à fumée.
- Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables.
- Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLP ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causeurs des problèmes d'encrassage ou des crachotements.
Si vous machine à fumée Antari ne avait plus fonctionner correctement, éteignez le immédiatement. S'il vous plaît contactez votre revendeur Antari.
- Faites attention à ce que le réserve soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.
- Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.
Déballage & Inspection
Ouvrez le carton extérieur et assurez vous que toutes les pieces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.
Contenu de la livraison : 1 x FT-100 Machine à Fumée
1 x W-2 Contrôleur sans fil
1 x Câble d'alimentation
1 x Mode d'Emploi

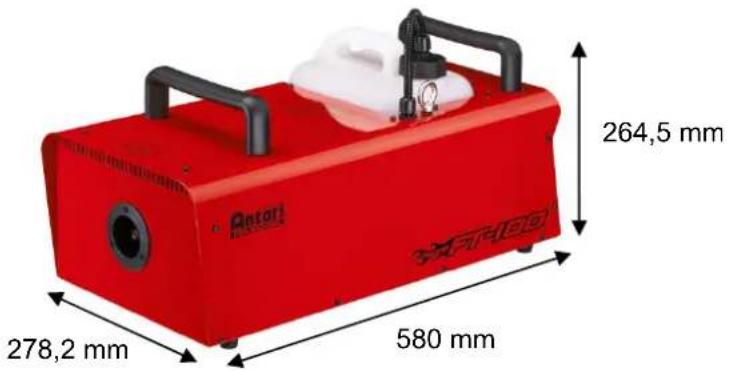

Dimensions du Produkt

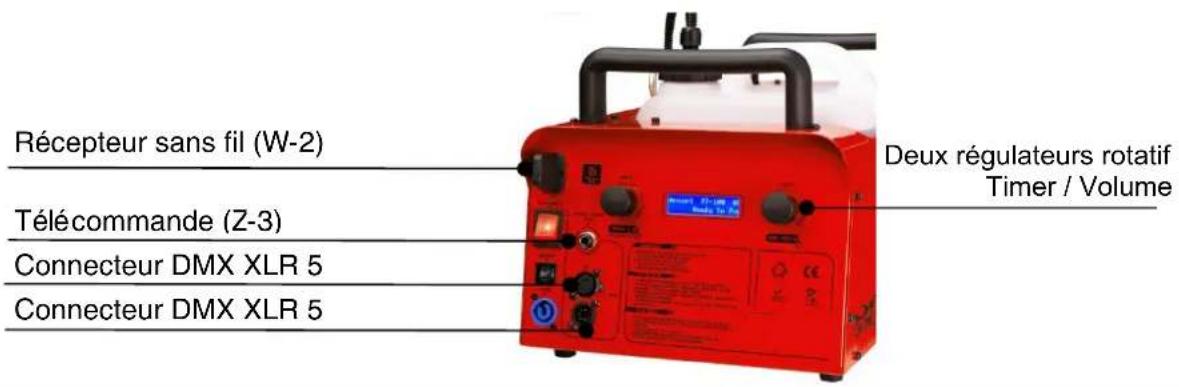

Descriptif du Produkt
Mise en Service
Etape 1: Positionnez la machine sur une surface plane avec au moins 50cm d'espace libre tout autour.
Etape 2: Remplissez le réservoir avec un liquide approprié.
Etape 3: Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez voire l'affichage du type pour chercher l'information sur l'alimentation.
Reliez l'appareil à la terre afin d'éviter tout risque de chocolélectrique.
Etape 4: Allumez la machine, elle passe en préchauffage. Le temps de chauffage prend environ 10 minutes. Une fois que la machine est prête à fonctionner, l'affichage va indiquer "Ready to Fog". Àpres, la émission de fumée est possible.
Etape 5: Pour activer le débit de fumée, appuyez sur le bouton VOLUME.
Etapte 6: Mettre la machine hors de service avec le bouton VOLUME et en débranchez-le du secteur.
Opération

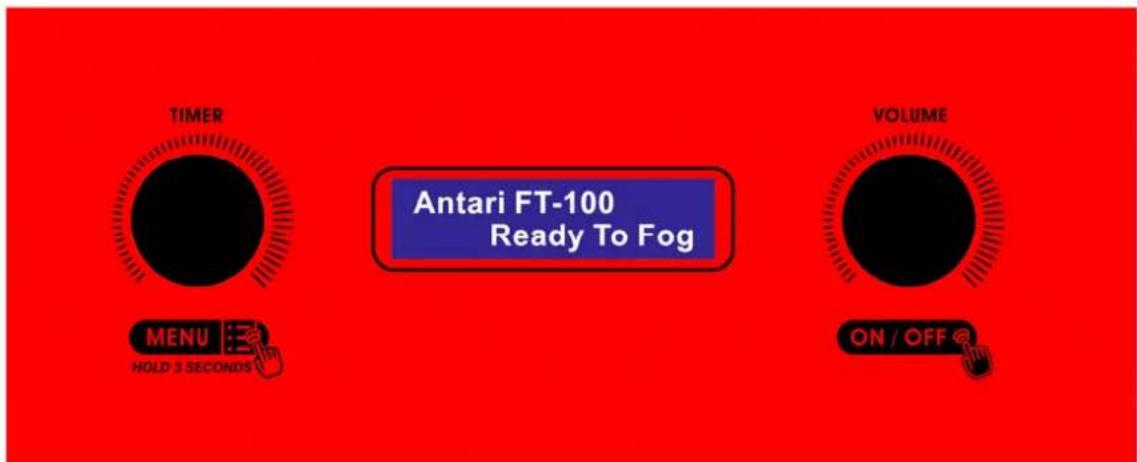

Panneau de contrôle
Vos pouvez contrôr l'appareil avec le panneau de contrôle intégrée.
Operation-mode Timer
| Régulateur Action Description |
| À gauche Appuyez une fois Pour activer le mode Timer |
| À droite Appuyez deux fois Pour inactiver le mode Timer |
| À droite Tournez Pour ajuster le volume de fumée |
Opération - mode Continu
| Régulateur Action Description |
| À droite Appuyez une fois Pour activer le mode Continu |
| À droite Appuyez deux fois Pour inactiver le mode de Continu |
| À droite Tournez Pour ajuster le volume de fumée |
| Réglage |
| Régulateur Action Description |
| À gauche Appuyez 3 secondes Pour activer le menu |
| À gauche Tournez Pour naviguer dans le menu |
| À gauche Appuyez Appuyez une fois pour appeler |
| À gauche Tournez Pour ajuster la valeur désirée |
| À droite Appuyez Pour quitter le menu |
Réglage de l'intervalle entre 5 et 300 secondes.
Réglage de la durée entre 1 et 200 secondes.
Réglage du volume de fumée entre 1 et 100% .
Réglage du volume de fumée entre 1 et 100% .
Réglage de l'adresse DMX512 entre 1 et 512.
Wireless
ON
Allume / eteint la fonction sans fil.
Fluid Sensor Set
ON
Allume / eteint la détecteur de liquide.
W-DMX Power
OFF
Allume / Eteint le W-DMX.
Run Last Setting
OFF
Allume / Eteint le lancement des dernières fonctions enregistrées. K
Keypad Sound
ON
Allume / Eteint le son des boutons du clavier.
Wireless Detect
Pair
Connector / déconnecter un transmetteur sans fil.
Nonstop Burst
OFF
Allume / Eteint la fonction fumée continue. Lorsque la fonction est activée, la machine peut produit de fumée continue sans
réchauffer.
Opération sans fil
Le contrôle sans fil W-2 compose d'un transmetteur avec quatre boutons pour activer et régler le débit de fumée et un récepteur fixé au dos l'appareil.
W-2 transmetteur sans fil
Récepteur sans fil
Pour dégager la fumée, appuyez sur le bouton [A]. Pour inactiver le début, appuyez sur le bouton [B]. Pour augmenter le volume de fumée, appuyez sur le bouton [C]. Pour réduire le volume de fumée, appuyez sur le bouton [D].
Avec le transmetteur, il est possible de débiter de fumée dedans un rayon d'action de 10-25 mètres (avec ligne de visée).
Registrar transmetteurs
Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 5 transmetteurs sans fil peuvent fonctionner en parallèle avec un récepteur. Pour connecter ou déconnecter un transmetteur, veuillez suivre les étapes suivantes.
Etape 1: Pour activer le menu, appuyez le bouton VOLUME pendant 3 secondes.
Etape 2: Tournez le régulateur rotatif jusqu'à ce que l'écran indique "Wireless Detect".
Etape 3: Effectuez le réglage souhaïte.
Remplacer la batterie
Si la portée de la télécommande diminue, les batteries sont mortes et doivent être replacées. Enlever le couvercle sur la face arrière de la télécommande pour éloigner la batterie. On utilise une pile bouton 27A 12V.
Configuration de la connexion DMX
La machine possède fiches XLR 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.
3 Pin XLR
5 Pin XLR
| Contact Fonction |
| 1 Masse | |
| 2 Signal- | |
| 3 Signal+ | |
Fonctions DMX
| Canal 1 Valuers | DMX Fonction | |
| Fumée | 0 - 45 - 255 | arrêt (aucun dégagement de fumée)Volume de 1 à 100% |
Liquide
Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLP ou liquides recommendée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie.
Nettoyage et Maintenance
- Faites toujours attention de ne pas polluer le liquide à fumée.
- Enlevez la poussière de les orifices d'aération avec un compresseur d'air, aspirateur ou une Brosse tendre.
- Toujours nettoyer la machine avec un chiffon sec.
Utiliser I'eau destilled pour purgeve notre machine avant de I'entreposoage.
Pour une performance optimale, nous vous conseillons de faire fonctionner la machine au moins une fois par mois.
- Poussière, liquide et boue excessive provoquer la surchauffe de l'objet de chauffage.

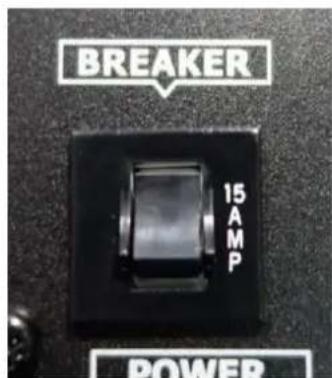

Remplacer le disjoncteur
Avant le remplacement du fusible débrancher l'appareil. Toujours remplacer un fusible par un autre de modèle identique.
Etape 1: Débrancher l'appareil.
Etape 2: Mettez le disjoncteur en mode "ON".
Etape 3: Veuillez mesure la machine en service pour tester le fonctionnement.
Disjoncteur
K K120V = 15A 250V
230V = 7A250V
KK
\section*{Caracteristiques Techniques}
Alimentation KKKKUS 120V
UE 230V
UK 240V
JP 100V
Disjoncteur KKKK K120V = 15A 250V
230V = 7A250V
Chauffage KKKK1500W
Temps de chauffage K K K10 min. (env.)
Volume d'émission K K K566 m³/min.
Temps d'opération maximal K1 min. à 100% débit, 60 min. en mode continu
Contenu du réservoir K K K6 L
Consommation de liquide K K100 ml/min.
Compatible liquide K K Kantari FLP à base d'eau liquide
Options de contrôle KDMX 512, manuellement, timer, telecommande sans fil
Canaux DMX KKKK1 canal
Connexion alimentation K Kneutrik Powercon K
Connexion DMX K K K KXLR 5 pôles
Dimensions KKKKL 580 x I 278.2 x H 264.5 mm
Poids sec KKKK14.6 kg
