Caractéristiques techniques	Hotte décorative murale, inox
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Utilisation	Contrôle tactile, affichage numérique
Maintenance	Filtres lavables au lave-vaisselle, entretien régulier recommandé
Sécurité	Système de sécurité en cas de surchauffe
Informations générales	Garantie de 2 ans, classe énergétique A

FOIRE AUX QUESTIONS - HBB 9 AB XHA HOTPOINT

Comment nettoyer les filtres de la hotte HOTPOINT HBB 9 AB XHA ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous aussi que le bouton d'alimentation est en position 'on'.

Comment réduire le bruit de la hotte ?

Assurez-vous que la hotte est correctement installée et fixée. Un montage incorrect peut causer des vibrations et du bruit. Vérifiez également que les filtres ne sont pas obstrués.

La hotte émet une odeur désagréable, que faire ?

Cela peut être dû à des filtres sales ou à un mauvais entretien. Nettoyez ou remplacez les filtres à charbon et assurez-vous que les filtres à graisse sont également propres.

Comment régler la vitesse de la hotte ?

Utilisez le panneau de commande pour ajuster la vitesse du ventilateur. Il devrait y avoir des boutons pour sélectionner différentes vitesses, généralement basse, moyenne et haute.

Comment savoir si les filtres doivent être remplacés ?

Il est recommandé de vérifier les filtres tous les 6 mois. Si vous remarquez une réduction de l'aspiration ou des odeurs persistantes, il est temps de les remplacer.

Quel type d'ampoule utiliser pour la hotte HOTPOINT HBB 9 AB XHA ?

Utilisez des ampoules LED de type E14 pour un éclairage efficace et économe en énergie. Vérifiez la puissance maximale recommandée dans le manuel d'utilisation.

Que faire si la hotte ne semble pas aspirer correctement ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bloqué et que la hotte est bien réglée sur le mode d'aspiration approprié.

Est-ce que la hotte peut être utilisée sans conduit d'évacuation ?

Oui, la HOTPOINT HBB 9 AB XHA peut être utilisée en mode recyclage avec des filtres à charbon, mais vous devrez les remplacer régulièrement pour une performance optimale.

MODE D'EMPLOI HBB 9 AB XHA HOTPOINT

La hotte peut avoir des configurations esthetiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques. Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoques à l'appareil et dus à la non observation des instructions de la presente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

! Il est importante de conserver ce livreit pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommage. Sinon, contactez votre revendeur et ne pas continuer l'installation.

SECURITE GENÉRALE

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hote de cuisine ne doit pas etre inférieure a 50cm dans le case de cusinières électriques et de 50cm dans le cas de cusinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entraîner des risques électriques.

Attention! Ne pas racorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retrirant la prise ou en coupant l'interrupteur général de l'habitation. Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins quils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillées afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelles chose sauf si cela est expressement indiqué. Quand la hotte est utilisé en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante. L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Il est formellement interdirit de faire flamber les alimentés sous la hotte. L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les évierer à tout prix. La frutta d'alments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. Les pieces accessibles peuvent se rechauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tirer strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter neanmoins les instructions relatives à l'entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placeés pour éviter tout risque de chic électrique. La société décline toute responsabilité pour d'eventuels inconveniens, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

BRANCHEMENT ÉLECTRIQUE

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliqué un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlements de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Changement du cable d'alimentation

Attention! La substitution du cable d'alimentation doit être effectuee par le service d'assistance technique autorise de façon a prevenir tout risque.

ÉVACUATION DE L'AIR

(pour les versions aspirantes)

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.
! La société décline toute responsabilité si ces normes ne sont pas respectées.

FILTRANTE OU ASPIRANTE?

! Notre hotte est prévue pour être utilisée en version recyclage et peut être installée en version évacuation extérieure en enlevant le filtre au charbon et en installerant un tube d'évacuation (à acheter) pour relier la hotte à l'extérieur.

Version aspirante

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est equipée d'un filtre a charbon, ce dernier doit etre enleve.

Version filtrante

L'air d'aspiration sera dégraissé et désorisé avant d'être renvoyé dans la piece.

Pour utiliser la hotter dans cette version, vous doivent installer un système de filtrage supplémentaire basé sur charbon actif.

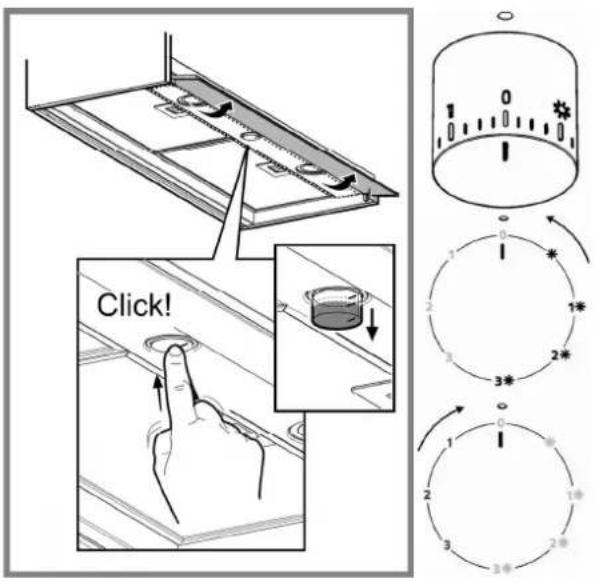

COMMANDES

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotter 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
Toujours ouvrir complètement le collecteur de vapeur (A).

	Lumière ON
1	Vitesse 1 Lumière ON
2	Vitesse 2 Lumière ON
3	Vitesse 3 Lumière ON
0	OFF
1	Vitesse 1 Lumière OFF
2	Vitesse 2 Lumière OFF
3	Vitesse 3 Lumière OFF

ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

Nettoyage

La hote doit être nettoyée féquèment (au moins avec la même féquence d'entretien que pour les filtres à graisses), aussi bien à l'intérieur qu'à l'extérieur. Pour le nettoyage, utiliser EXCLUSIVÉMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Attention! Le non-respect des normes de nettoyage de l'appareil et du remplacement des filtres comme des risques d'incendies. Par conséquent, il est conseilée de respecter les instructions suggérées.

On decline toute responsabilité pour d'eventuels dommages au moteur, des incendes provoqués par un entretien impropre ou par le non-respect des mises en garde citées.

Entretien des filtres anti-graisses

Il retient les particules deGRAisse issues de la cuisson.

Le filtré anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaiselle peut en provoquer la décoloration. Toutfootis, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à dessort.

Entretien des filtres au charbon

Retient les odeurs désagreables de cuisson.

La saturation du charbon actif se constate après un employe plus ou mois long, selon la fréquence d'utilisation et la régulariat de nettoyage du filtre àGRAisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénééré.

Retirez les filtres graisses.

Monter les filtres de façon qu'ils recouvent le moteur

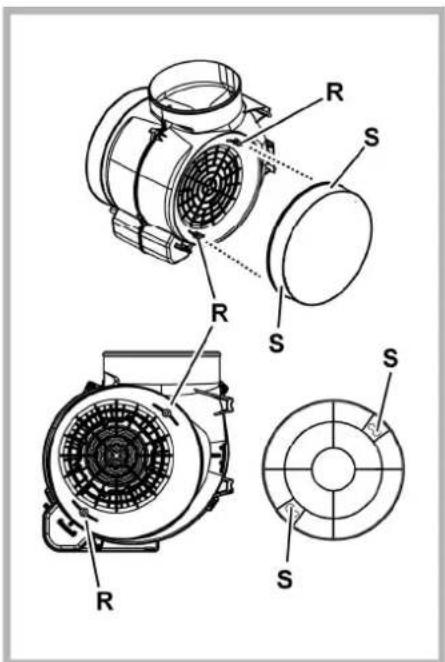

Contrôlez que les chevilles R Presentses sur le support de ventilation se trouvent en face des fentes S, puis tournez dans le sens des aiguilles d'une montre jusqu'au blocage. Pour le démontage, procédez dans l'ordre inverse. Remontez les filtres graisses.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED. Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.

FR

ÉLIMINATION

Cet appeareil porte le symbole du recyclage conformément à la Directive Europeenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etraite comme déchet memagner. Il doit par consécutif être remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet duTraitement, de la récepération et du recyclage de cet appeareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à vosere revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes :

Securite:EN/CEI60335-1;EN/CEI60335-2-31,EN/CEI62233.
- Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.
- CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hote à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqued dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ANOMALIES DE FONCTIONNEMENT

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotter ne fonctionne pas:
  S'assurer:

• de l'absence de coupure de courant.

• qu'une vitesse a ete selectionnee.

• Si la hotter a un faible rendement: S'assurer:

• que la vitesse du moteur selectionnée est suffisante pour la quantité de fumée et de vapeurs libérées.

• que la cuisine est insuffisamment aérée pour assurer une prise d'air.

• que le filtré à charbon n'est pas usé (hotte en version filtrante).

• Si la hotte s'eteint durant son fonctionnement normal: S'assurer:

• de l'absence de coupure de courant.

• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.

DONNÉES TECHNIQUE

Modèle HBB 6 AB X/HA

Hauteur 36,1 cm
Largeur 59.4 cm
Profondeur 31÷ 34 cm
Poids brut:9,8Kg
Absorption totale 180 W
Absorption moteur 175 W
Absorption ampoule 2x2,5 W
du tuyau d'evacuation 15 cm

Modèle HBB 9 AB X/HA

Hauteur 36,1 cm
Largeur 89,4 cm
Profondeur 31÷ 34 cm
Poids brut:12,2Kg
Absorption totale 180 W
Absorption moteur 175 W
Absorption ampoule 2x2,5 W
du tuyau d'évacuation 15 cm

Cette hotte est fabriqué conformément aux exigences des directives français, épènennes suivantes:

• Directive basse tension: 2006/95/EC (12-12-2006)
• Directive CEM: 2004/108/EC (15-12-2004)

Éléments non fournis avec la hotte
