Caratteristiche tecniche	Cappa decorativa da parete, acciaio inox
Dimensioni	Larghezza: 90 cm
Portata d'aria	Fino a 700 m8/h
Livelli di potenza	3 livelli di potenza + modalità intensiva
Filtrazione	Filtri a carbone e filtri metallici lavabili
Illuminazione	Illuminazione LED integrata
Utilizzo	Controllo touch, display digitale
Manutenzione	Filtri lavabili in lavastoviglie, manutenzione regolare consigliata
Sicurezza	Sistema di sicurezza in caso di surriscaldamento
Informazioni generali	Garanzia di 2 anni, classe energetica A

Domande frequenti - HBB 9 AB XHA HOTPOINT

Come pulire i filtri della cappa HOTPOINT HBB 9 AB XHA?

Per pulire i filtri, rimuoveteli dalla cappa e immergeteli in acqua calda saponata per circa 30 minuti. Sciacquateli con acqua pulita e lasciateli asciugare completamente prima di rimetterli a posto.

Cosa fare se la cappa non si accende?

Verificate che la cappa sia correttamente collegata a una presa elettrica e che il salvavita non sia scattato. Assicuratevi anche che il pulsante di accensione sia in posizione "on".

Come ridurre il rumore della cappa?

Assicuratevi che la cappa sia installata e fissata correttamente. Un montaggio errato può causare vibrazioni e rumore. Controllate anche che i filtri non siano ostruiti.

La cappa emette un odore sgradevole, cosa fare?

Cif2 puf2 essere dovuto a filtri sporchi o a una scarsa manutenzione. Pulite o sostituite i filtri a carbone e assicuratevi che anche i filtri per grassi siano puliti.

Come regolare la velocite0 della cappa?

Utilizzate il pannello di controllo per regolare la velocite0 della ventola. Dovrebbero esserci dei pulsanti per selezionare diverse velocite0, generalmente bassa, media e alta.

Come sapere se i filtri devono essere sostituiti?

Si consiglia di controllare i filtri ogni 6 mesi. Se notate una riduzione dell'aspirazione o odori persistenti, e8 ora di sostituirli.

Che tipo di lampadina usare per la cappa HOTPOINT HBB 9 AB XHA?

Usate lampadine LED di tipo E14 per un'illuminazione efficace e a risparmio energetico. Controllate la potenza massima consigliata nel manuale d'uso.

Cosa fare se la cappa non sembra aspirare correttamente?

Verificate che i filtri non siano ostruiti e puliteli se necessario. Assicuratevi anche che il condotto di scarico non sia bloccato e che la cappa sia impostata sulla modalite0 di aspirazione corretta.

La cappa puf2 essere usata senza condotto di scarico?

Sec, la HOTPOINT HBB 9 AB XHA puf2 essere usata in modalite0 ricircolo con filtri a carbone, ma dovrete sostituirli regolarmente per prestazioni ottimali.

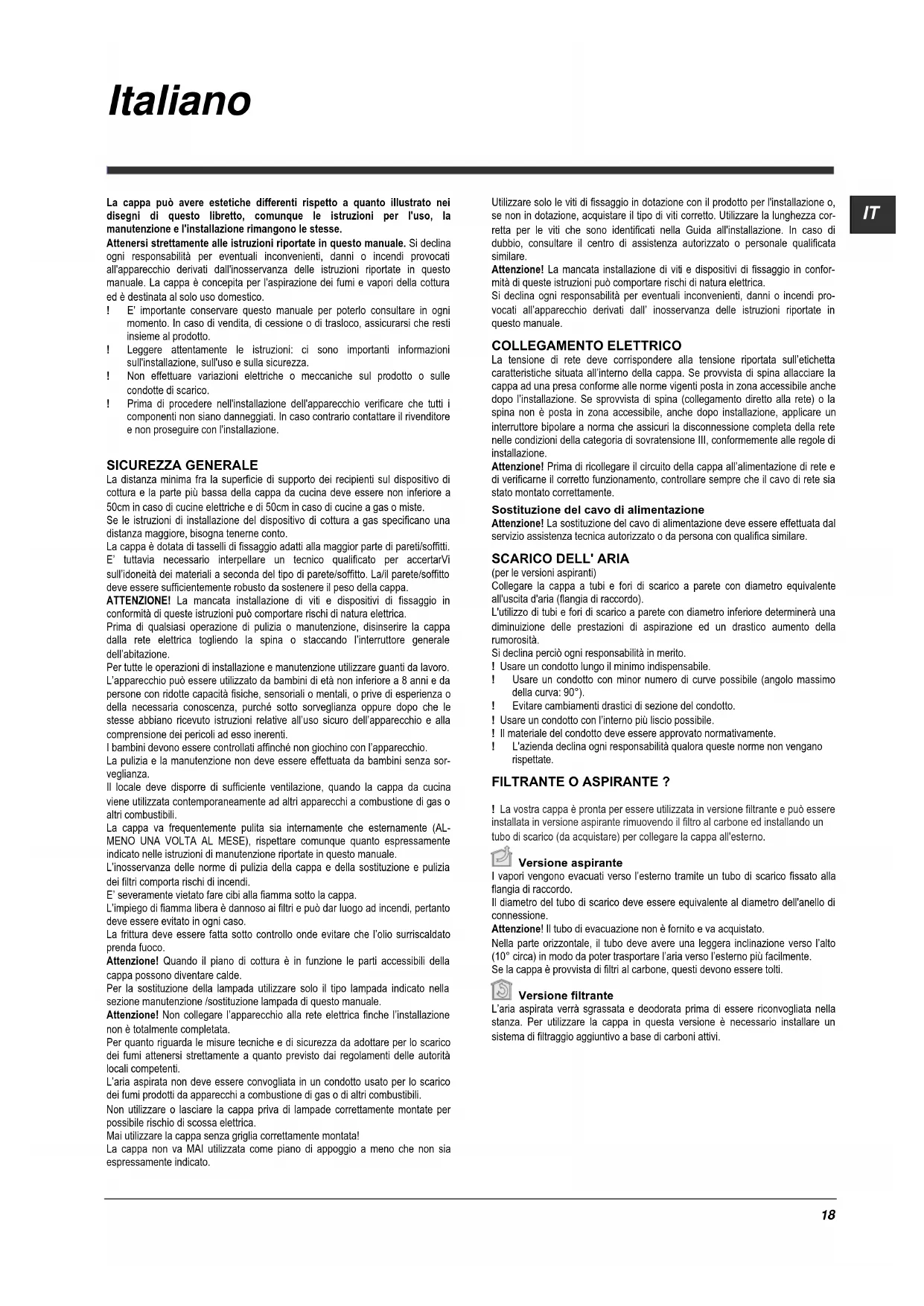

MANUALE UTENTE HBB 9 AB XHA HOTPOINT

La cappa può essere estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Atteneri strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione del fumi e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
1 Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non prosequire con l'installazione.

SICUREZZA GENERALE

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a

50cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.

Se le struzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E' tuttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostener il peso della cappa.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni piùicomportare rischi di natura elettrica.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.

Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte energia fisiche, sensoriali o mentali, o prive di esperienza o della necessaria consozenza, perché sostto sorvegianza oppure dati che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini sono savorgianza.

Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

La cappa va frequentlymente pulita sua internamente che esternamente (AL-MENO UNA VOLTA AL MESE), rispetto comunique quando espessamente indicato nelle struzioni di manutenzione riportare in quello manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fissa sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Attenzione! Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quando riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparente a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non si espressamenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

La tensione di rete deve correspondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo l'installazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installmenta,applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.
Si declina perciò agli responsabilità in merito.
! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'intermo più liscio possibile.
I Il materiale del condotto delve essere approvato normativamente.
! L'azienda declina agli responsabilità qualora queste non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vosca cappa è pronta per essere utilizzata in versione filtrante e più essere installata in versione aspirante rimuovendo il filtrato al carbone ed installmento un tubo di scarico (da acquistare) per collegare la cappa all'esterno.

Versione aspirante

I vapore vengono evacui verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave alla leggera inclinazione verso l'alto (10^ circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, questi devono essere tolti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

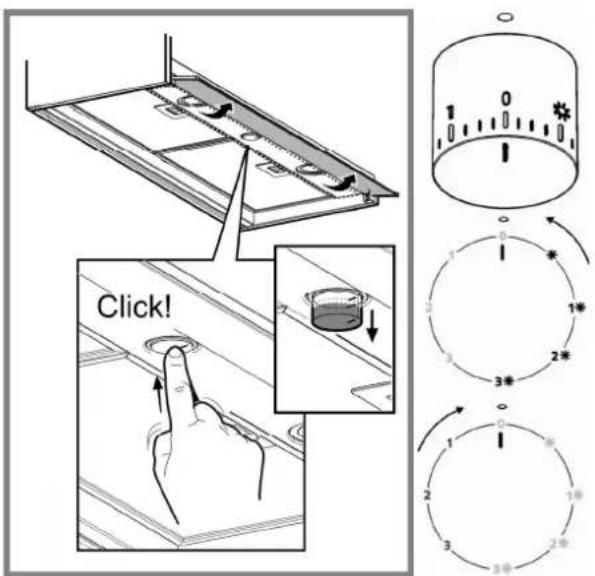

COMANDI

Usare la velocita maggiore in caso di particolare concentrazione di vapori di cucina. Consigiliano di accendere l'aspirazione 5 minuti prima di initiarie a cucinare e di lasciarla in funzione a cotta terminala per altri 15 minuti circa. Aprire sempre completeness il raccogli vapore (A).

	Luce ON
1	Velocità 1 Luce ON
2	Velocità 2 Luce ON
3	Velocità 3 Luce ON
0	OFF
1	Velocità 1 Luce OFF
2	Velocità 2 Luce OFF
3	Velocità 3 Luce OFF

MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica torniendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esgue la manutenzione dei filtri grassi), sua internamente che estemamente. Per la pulizia usare ESCLUSIVAMENTE un panno inumidto con detersvi liquidi neutri. NON UTILIZZARE UTENSILI STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri compra rischi di incendi. Si raccomanda quando atteneri alle istruzioni suggerite.

Si declina ogni responsabilita per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette averventze.

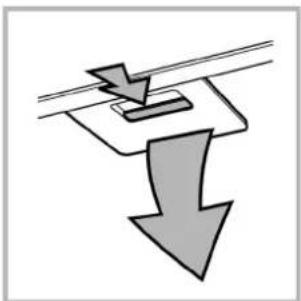

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Il fatto antigrasso metallico delve essere pulito una volta al mese con

detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtrlo grassi tirare la maniglia di sgancio a molla.

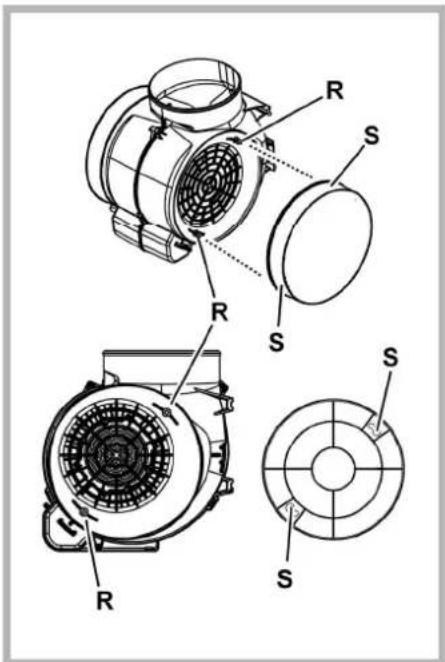

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrto carbone si verificaupon un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrto grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON più essere lavato o rigenerato

Togliere i filtri antigrasso.

Montare i filtri a copertura del motore

Controllare che i pernì R sul convogliatore corrispondano con le asole S, girare infinite in senso orario sino al bloccaggio.

Per lo smontaggio procedere in senso inverso.

Rimettere i filtri antigrasso.

Sostituzione delle lampade

La cappa è dotata di unsystema di illuminazione basato sulla technologia LED. I LED garantisce una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

IT

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smalitto in modo corretto, l'ente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiutto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguatinge le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Appareciatura progettata, testata e realizzata nel rispetto delle norme sulla: - Sicurezza: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
- Prestazione: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggestimenti per un correttlo utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accenderate la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Augmente la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/il filtrato/ir carbone. Per mantenere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systemi di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simpliciti controli:

Se la cappa non funziona: Verificare che:
non c'e interruzione di corrente.
- è stata selezionata una velocità.
- Se la cappa ha un rendimento scorso: Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d'aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
- Se la cappa si è spenta nel corso del normale funzionamento: Verificare che:
non c'é interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolvergiVi al servizio assistenza scollegate per almeno 5 sec. l'appareccchio dall'alimentazione elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello HBB 6 AB X/HA

Altezza 36,1 cm
Larghezza 59,4 cm
Profondita 31÷34 cm
Peso lordo 9,8 Kg
Assorbimento totale 180 W
Assorbimento motore 175 W
Assorbimento lampade 2x2,5 W
del tubo di scarico 15cm

Modello HBB 9 AB X/HA

Altezza 36,1 cm
Larghezza 89,4 cm
Profondita 31÷ 34 cm
Peso lordo 12,2 Kg
Assorbimento totale 180 W
Assorbimento motore 175 W
Assorbimento lampade 2x2,5 W
del tubo di scarico 15 cm

La cappa è conforme alle seguenti Direttive EC:

Componenti non in dotazione con il prodotto
