Type de produit	Bâti à cadre ouvert à 2 montants (serveur)
Marque	Tripp Lite
Modèle	SmartRack SR2POSTDP24HD
Profondeur	24 pouces (61 cm)
Capacité de charge maximale	907 kg (2000 lb)
Garantie	5 ans limitée
Fonctions principales	Support d'équipement rackable, montage 2 postes, gestion des câbles, haute capacité de charge
Entretien et nettoyage	Garder dans un environnement intérieur contrôlé, dépoussiérer régulièrement
Sécurité	Fixer à la structure du bâtiment, installer l'équipement le plus lourd en bas, ne pas dépasser la charge maximale
Pièces détachées et réparabilité	Quincaillerie incluse, réparation ou remplacement sous garantie de 5 ans
Matériel de montage inclus	Vis n°12-24 x 5/8 po (noir et argent), rondelles (noires, blanches, fraise)
Outils nécessaires	Clé de 13 mm, clé à douille de 13 mm, tournevis cruciforme
Environnement d'installation	Intérieur, à l'écart de l'humidité, températures extrêmes, liquides/gaz inflammables
Modèles compatibles	SR2POSTDP12HD (profondeur 12 pouces) et SR2POSTDP24HD
Informations générales	Bâti de serveur pour équipement standard 19 pouces, profondeur adjustable

FOIRE AUX QUESTIONS - SmartRack SR2POSTDP24HD Tripp Lite

Quelle est la capacité de charge maximale du SmartRack SR2POSTDP24HD ?

La capacité de charge maximale est de 907 kg (2000 lb) pour tous les modèles.

Comment installer l'équipement de manière sécurisée ?

Installez d'abord l'équipement le plus lourd dans la partie inférieure du bâti, puis remontez vers le haut. Ne dépassez jamais la charge maximale.

Quels outils sont nécessaires pour assembler le bâti ?

Vous aurez besoin d'une clé de 13 mm, d'une clé à douille de 13 mm et d'un tournevis cruciforme.

Le bâti nécessite-t-il d'être fixé au sol ou au mur ?

Oui, il est recommandé de fixer le bâti à la structure du bâtiment pour éviter tout risque de basculement.

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 5 ans à compter de la date d'achat initiale.

Peut-on utiliser ce bâti pour des équipements de maintien de la vie ?

Non, il n'est pas recommandé d'utiliser cet équipement pour des dispositifs de survie en raison du risque de défaillance.

Quelles sont les conditions d'environnement recommandées ?

Le bâti doit être installé dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes et des gaz inflammables.

Comment assurer une ventilation adéquate ?

Laissez suffisamment d'espace à l'avant du bâti pour permettre une circulation d'air optimale.

Que faire en cas de dommage à la livraison ?

Inspctez le conteneur d'expédition. Si le bâti est endommagé, ne l'utilisez pas et contactez Tripp Lite.

Le bâti peut-il être utilisé en extérieur ?

Non, le bâti doit être installé uniquement à l'intérieur dans un endroit sec et contrôlé.

MODE D'EMPLOI SmartRack SR2POSTDP24HD Tripp Lite

Manuel de l'utilisateur

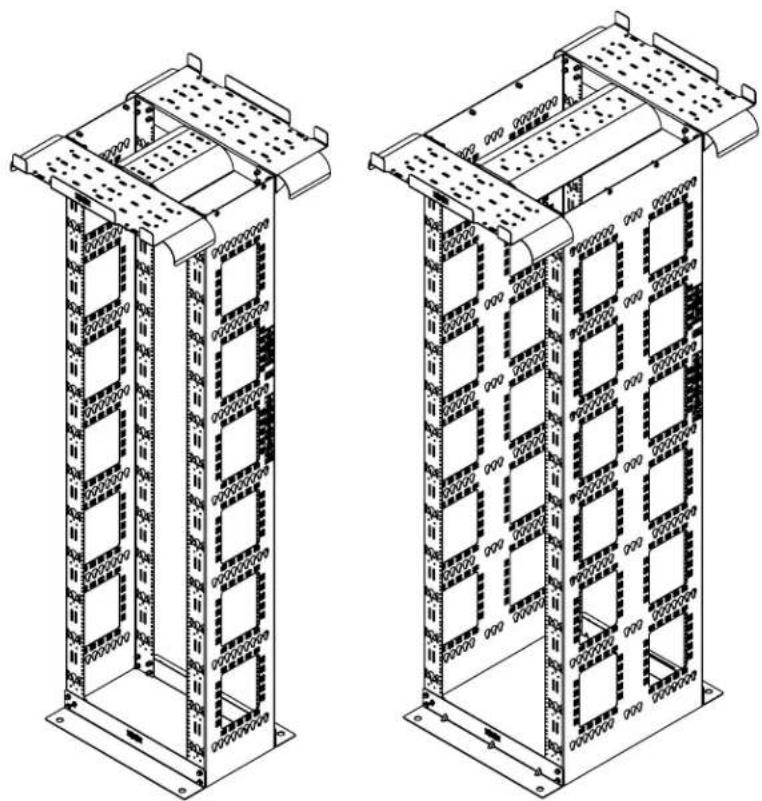

Bâtis profonds à cadre ouvert à 2 montants

Modèles : SR2POSTDP12HD, SR2POSTDP24HD

Droits d'auteur © 2021 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à la propriété ou des blessures.

• Garder le bâti dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussière.
• Allouer suffisamment d'espace à l'avant du bâti pour assurer une ventilation adéquate.
• Inspector le conteneur d'expédition à la recherche de dommages visibles. Ne pas utiliser le bâti s'il est endommagé.
• Risque de basculement : utiliser l'aide d'un assistant et éviter les planchers inégaux pendant l'installation. L'appareil doit être fixé à la structure du bâtiment en utilisant des moyens de stabilisation pendant l'installation.
• Installer le bâti dans un endroit solidement construit capable de supporter la charge, le poids du bâti, de tout l'équipement qui sera installé dans le bâti et de tout autre équipement qui sera installé à proximité.
• Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier le bâti sans le matériel d'emballage d'origine pourrait causer des dommages au produit et annuler la garantie.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.

Liste des pièces

Canal Socie Support de chute d'eau Crochet de câble M8 X 20 mm, pente de

1,25 mm

FGHI

J

• Clé de 13 mm
• Clé à douille de 13 mm (à cliquet)
  • Tournevis cruciforme
  • Té (facultatif)

Quincaillerie de montage de l'équipement

N° 12-24 x 5/8 po tête cylindrique (noir)

N° 12-24 x 5/8 po tête cylindrique (argent)

Rondelle (noire) Rondelle (blanche) Rondelle (fraise)

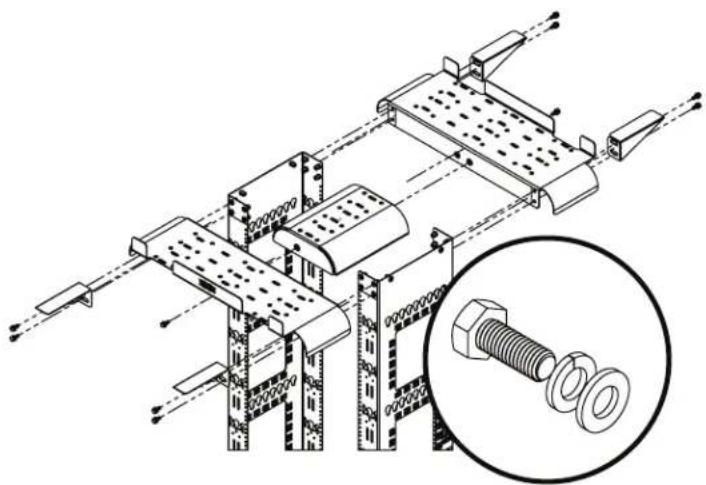

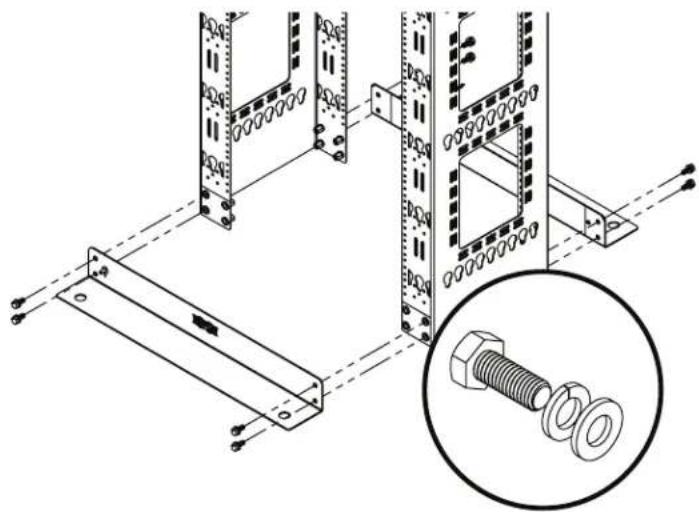

Ensemble du bâti

Avertissement : Assembler complètement le bâti et s'assurer de sa stabilité avant de tenter d'installer l'équipement.

Étape

1

Remarque : Le processus d'assemblage est le même pour tous les modèles, la seule différence étant la profondeur des supports verticaux.

2.2.

8

8

8

Remarque : Au besoin, déposer l'assemblage sur une surface plane pour fixer les rails de supports verticaux.

2.

12

12

12

4

1

Installation de l'équipement

Tous les modèles peuvent supporter la charge d'équipement maximale de 907 kg (2 000 lb).

AVERTISSEMENT : Installer d'abord l'équipement le plus lourd dans la partie inférieure du bâti. Installer l'équipement le plus lourd à partir de la partie inférieure du bâti en continuant vers le haut du bâti – jamais le contraire.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENTTOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
