Eigenschaft	Details
Produkttyp	2-Säulen-Serverchassis
Abmessungen (H x B x T)	24U x 60,0 cm x 60,0 cm
Tragfähigkeit	680 kg
Material	Stahl
Montage	19-Zoll-Rackmontage
Lieferumfang	Montageschrauben, Montagehalterungen
Empfohlene Verwendung	Für Server, Netzwerkausrüstung und Speichersysteme
Wartung	Regelmäßige Überprüfung der Befestigungen und der strukturellen Integrität
Sicherheit	Entspricht den Sicherheitsstandards für Serverausrüstung
Garantie	Begrenzte 5-Jahres-Garantie
Gewicht	Nettogewicht 60 kg

Häufig gestellte Fragen - SmartRack SR2POSTDP24HD Tripp Lite

Wie montiert man das Tripp Lite SmartRack SR2POSTDP24HD?

Um das Tripp Lite SmartRack SR2POSTDP24HD zu montieren, packen Sie zuerst alle Teile aus und überprüfen Sie, ob alle Komponenten vorhanden sind. Folgen Sie dann der beiliegenden Anleitung, beginnend mit den vertikalen Pfosten, gefolgt von den Querstreben und Halterungen. Stellen Sie sicher, dass alle Schrauben fest angezogen sind.

Welche Abmessungen hat das Tripp Lite SmartRack SR2POSTDP24HD?

Das Tripp Lite SmartRack SR2POSTDP24HD hat eine Höhe von 24U und kann 19-Zoll-Geräte aufnehmen. Überprüfen Sie die Spezifikationen für die genauen Tiefen- und Breitenmaße.

Wie befestigt man Geräte im SmartRack?

Verwenden Sie die mitgelieferten Montageschrauben, um Ihre Geräte am Rack zu befestigen. Achten Sie darauf, die passenden Montagelöcher an den vertikalen Pfosten zu verwenden, um eine sichere Installation zu gewährleisten.

Ist das SmartRack mit allen Servergeräten kompatibel?

Das Tripp Lite SmartRack SR2POSTDP24HD ist für Standard-19-Zoll-Geräte ausgelegt. Überprüfen Sie die Maße Ihrer Geräte, um die Kompatibilität sicherzustellen.

Wie sorgt man für Belüftung im Tripp Lite SmartRack?

Stellen Sie sicher, dass zwischen den Geräten genügend Platz für die Luftzirkulation bleibt. Sie können bei Bedarf auch Lüfter oder Belüftungspanels hinzufügen.

Was tun, wenn ich Stabilitätsprobleme mit dem Rack habe?

Überprüfen Sie, ob das Rack auf einer ebenen Fläche steht und alle Füße Bodenkontakt haben. Wenn das Problem weiterhin besteht, stellen Sie sicher, dass alle Halterungen und Schrauben korrekt befestigt sind.

Wo kann ich Ersatzteile für das SmartRack bekommen?

Ersatzteile können direkt bei Tripp Lite oder über autorisierte Händler bestellt werden. Besuchen Sie die Tripp Lite Website für weitere Informationen.

Hat das Tripp Lite SmartRack SR2POSTDP24HD eine Garantie?

Ja, das Tripp Lite SmartRack SR2POSTDP24HD wird mit einer eingeschränkten Garantie geliefert. Details zur Garantie finden Sie im Benutzerhandbuch oder auf der Tripp Lite Website.

Wie reinigt man das Rack, ohne es zu beschädigen?

Verwenden Sie ein weiches, feuchtes Tuch, um die Oberfläche des Racks zu reinigen. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG SmartRack SR2POSTDP24HD Tripp Lite

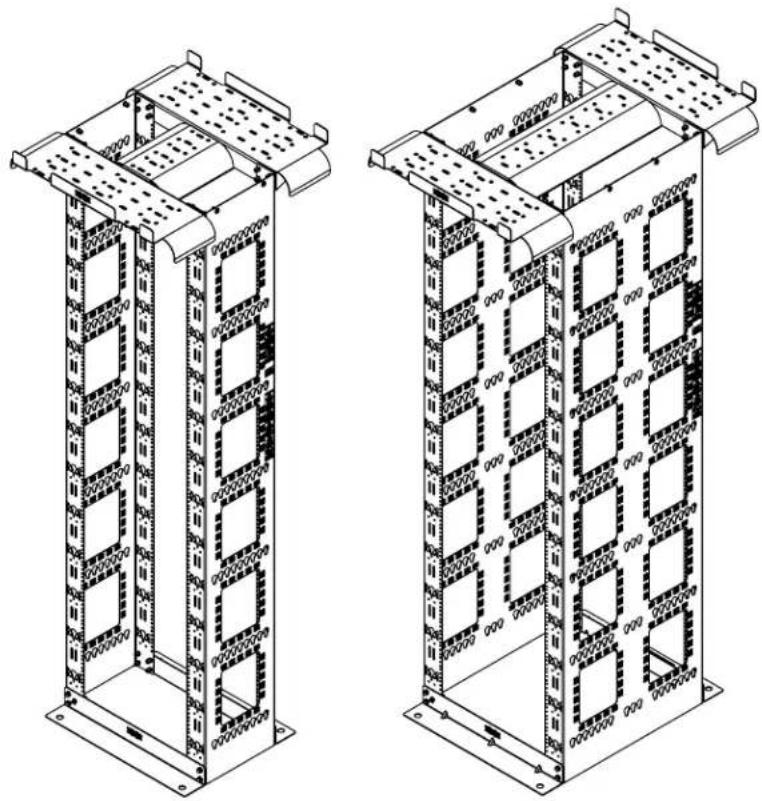

2-Säulen-Racks mit offenem Rahmen

Modelle: SR2POSTDP12HD, SR2POSTDP24HD

Copyright © 2021 Tripp Lite. Alle Warenzeichen sind alleiniges Eigentum des jeweiligen Inhabers.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Diese Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation und Betrieb des hierin beschriebenen Produktes befolgt werden müssen. Die Nichtbeachtung kann zum Erlöschen von Gewährleistungs-/Garantieansprüchen führen und Sachschäden oder Verletzungen verursachen.

• Bewahren Sie das Rack in einer kontrollierten Innenraumumgebung auf, wo es weder Feuchtigkeit, extremen Temperaturen, entflammbaren Flüssigkeiten und Gasen, leitfähigen Verunreinigungen oder Staub ausgesetzt ist.
• Lassen Sie an der Vorderseite des Racks ausreichend Platz für eine gute Belüftung.
• Untersuchen Sie den Versandbehälter und das Rack auf Transportschäden. Verwenden Sie das Rack nicht, wenn es beschädigt ist.
• Kippgefahr: Lassen Sie sich bei der Installation helfen und vermeiden Sie Bodenunebenheiten. Das Gerät muss während der Installation mit stabilisierenden Mitteln an der Gebäudestruktur befestigt werden.
• Installieren Sie das Rack in einem bautechnisch einwandfreien Bereich, der in der Lage ist, die Last, das Gewicht des Racks, alle Geräte, die im Rack installiert werden, und alle anderen Geräte, die in der Nähe installiert werden, zu tragen.
• Bewahren Sie sämtliche Verpackungsmaterialien für eine spätere Verwendung auf. Das Umpacken und Versenden des Racks ohne die Originalverpackungsmaterialien kann zu Produktschäden führen, die die Garantie beeinträchtigen können.
  • Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Stückliste

Kanal Basisplatte Halterung Kabelhaken M8 x 20 mm,

x2

x2

x2

x14

1,25 mm Rastermaß

x24

M8 Flache Geteilte Unterlegscheibe Unterlegscheibe

x24

x24

8-18T-1/2" Stützblech Zubehörhalter-

x14

x4

ung x2

Träger

x1

Erforderliche Werkzeuge

• 13-mm-Schlüssel
• 13-mm-Steckschlüssel (Ratschen)
• Kreuzschlitzschraubendreher
• Reißschiene (Optional)

Hardware zur Gerätemontage

12-24 x 5/8 Zoll Panoramakopf (schwarz)

x28

12-24 x 5/8 Zoll Panoramakopf (silber)

x28

Unterlegscheibe (schwarz) Unterlegscheibe (weiß) Unterlegscheibe (senke)

x28

x28

x28

Rack-Montage

Warnung: Bauen Sie das Rack vollständig zusammen und überprüfen Sie seine Stabilität, bevor Sie versuchen, Geräte zu installieren.

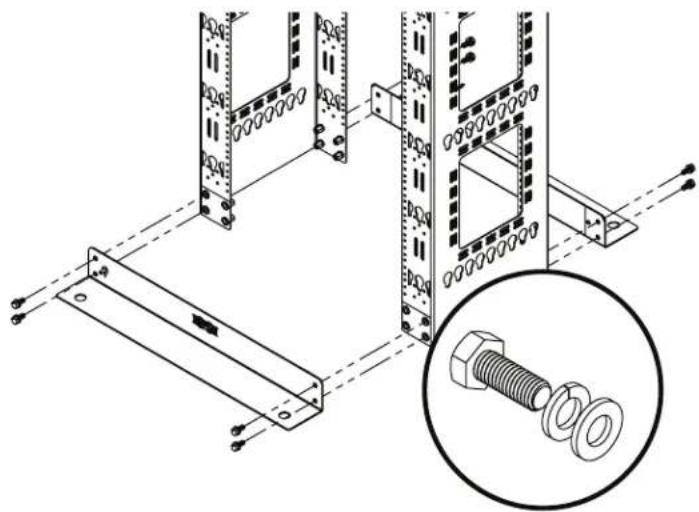

Schritt

1

Hinweis: Der Montageprozess für alle Modelle ist der gleiche, der einzige Unterschied ist die Tiefe der Ständer.

2

2

8

8

8

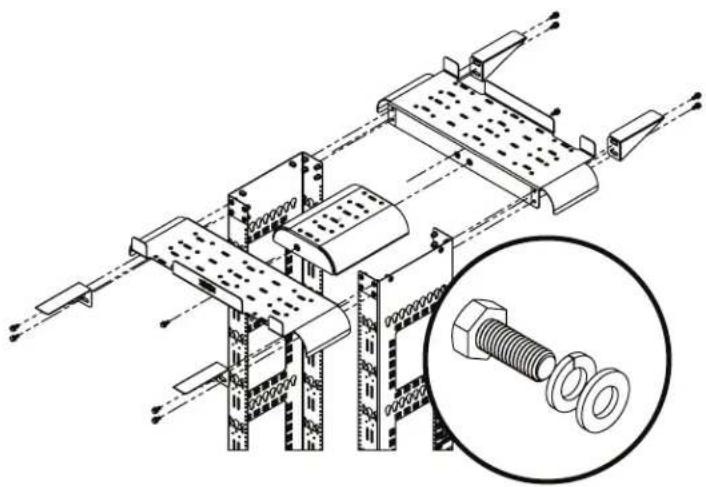

Hinweis: Legen Sie die Baugruppe bei Bedarf auf eine ebene Fläche, um die oberen Stützschienen zu befestigen.

2

12

12

12

4

1

Installation der Geräte

Alle Modelle können eine Gerätelast von bis zu 907 kg tragen.

WARNUNG: Installieren Sie schwerere Geräte zuerst und bauen Sie sie im unteren Bereich des Racks ein. Bauen Sie die Geräte von unten nach oben in das Rack ein – niemals in umgekehrter Reihenfolge.

Garantie

5-Jahres-Garantie

Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß allen zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
