SmartRack SR2POSTDP24HD - Сервер Tripp Lite - Бесплатное руководство пользователя

Характеристика	Детали
Тип продукта	Шасси сервера с 2 стойками
Размеры (В x Ш x Г)	24U x 60,0 см x 60,0 см
Грузоподъемность	680 кг
Материал	Сталь
Монтаж	Монтаж в 19-дюймовую стойку
Включенные аксессуары	Крепежные винты, монтажные кронштейны
Рекомендуемое использование	Для серверов, сетевого оборудования и систем хранения данных
Обслуживание	Регулярная проверка креплений и структурной целостности
Безопасность	Соответствует стандартам безопасности для серверного оборудования
Гарантия	Ограниченная гарантия 5 лет
Вес	Чистый вес 60 кг

Часто задаваемые вопросы - SmartRack SR2POSTDP24HD Tripp Lite

Как собрать Tripp Lite SmartRack SR2POSTDP24HD?

Для сборки Tripp Lite SmartRack SR2POSTDP24HD начните с распаковки всех деталей и проверьте наличие всех компонентов. Затем следуйте прилагаемой инструкции, начиная с вертикальных стоек, затем добавляя поперечные балки и кронштейны. Убедитесь, что все винты хорошо затянуты.

Каковы размеры Tripp Lite SmartRack SR2POSTDP24HD?

Tripp Lite SmartRack SR2POSTDP24HD имеет размеры 24U и может вместить оборудование шириной 19 дюймов. Проверьте спецификации для точных размеров по глубине и ширине.

Как закрепить оборудование в SmartRack?

Используйте прилагаемые монтажные винты для крепления оборудования к стойке. Убедитесь, что используете соответствующие монтажные отверстия на вертикальных стойках для надежной установки.

Совместим ли SmartRack со всем серверным оборудованием?

Tripp Lite SmartRack SR2POSTDP24HD разработан для стандартного 19-дюймового оборудования. Проверьте размеры вашего оборудования, чтобы убедиться в совместимости.

Как обеспечить вентиляцию в Tripp Lite SmartRack?

Убедитесь, что между оборудованием оставлено достаточно пространства для циркуляции воздуха. При необходимости можно добавить вентиляторы или вентиляционные панели.

Что делать, если возникают проблемы со стабильностью стойки?

Проверьте, что стойка установлена на ровной поверхности и все ножки касаются пола. Если проблема сохраняется, убедитесь, что все кронштейны и винты правильно закреплены.

Где можно найти запасные части для SmartRack?

Запасные части можно заказать напрямую у Tripp Lite или через авторизованных дилеров. Посетите веб-сайт Tripp Lite для получения дополнительной информации.

Имеется ли гарантия на Tripp Lite SmartRack SR2POSTDP24HD?

Да, Tripp Lite SmartRack SR2POSTDP24HD поставляется с ограниченной гарантией. Ознакомьтесь с руководством пользователя или веб-сайтом Tripp Lite для деталей гарантии.

Как чистить стойку, не повредив её?

Используйте мягкую влажную ткань для очистки поверхности стойки. Избегайте агрессивных химических средств, которые могут повредить покрытие.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SmartRack SR2POSTDP24HD Tripp Lite

Руководство пользователя

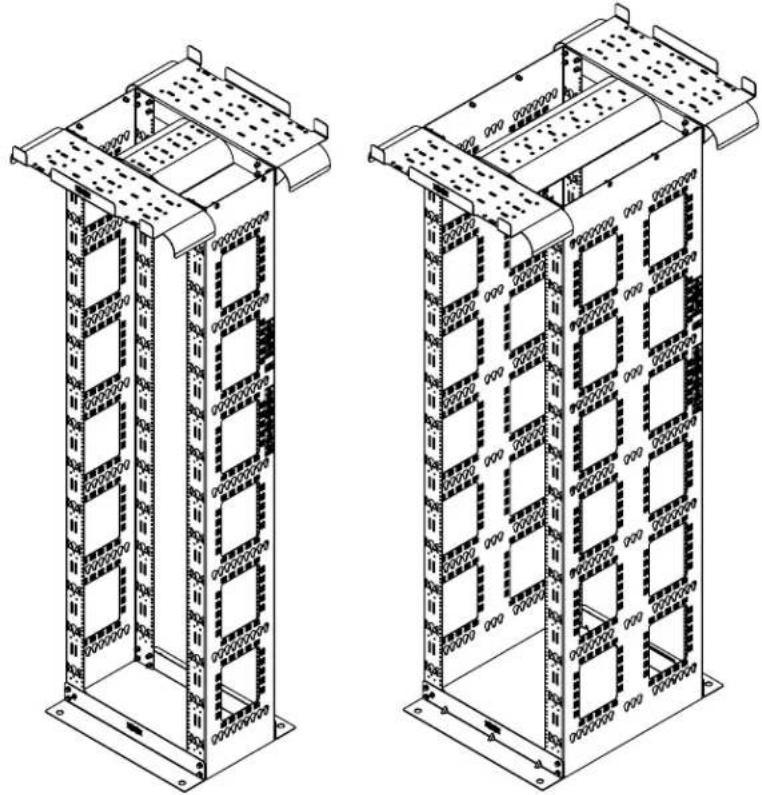

Однорамные открытые стойки увеличенной глубины

Модели: SR2POSTDP12HD, SR2POSTDP24HD

Охраняется авторским правом © 2021 Tripp Lite. Все торговые знаки являются исключительной собственностью своих соответствующих владельцев.

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки и эксплуатации описанного в нем изделия. Несоблюдение этих указаний и предупреждений может привести к аннулированию гарантии и причинить материальный ущерб или вред здоровью людей.

• Стойка должна находиться в помещении с контролируемым микроклиматом вдали от источников влаги, экстремальных температур, воспламеняющихся жидкостей и газов, электропроводных загрязнителей и пыли.
  • Перед стойкой необходимо обеспечить достаточно свободного пространства для ее надлежащего проветривания.
  • Осмотреть транспортировочную тару и стойку на предмет наличия возможных повреждений в результате транспортировки. Не пользоваться стойкой в случае ее повреждения.
• Опасность опрокидывания: не устанавливайте изделие в одиночку и на неровные поверхности. В процессе установки изделие следует прикрепить к конструкционному элементу здания с использованием средств обеспечения устойчивости.
• Установить стойку в конструкционно прочном месте, способном выдерживать вес самой стойки, всего оборудования, которое будет размещаться внутри нее, и любого другого оборудования, которое будет установлено вбилизи нее.
• Все упаковочные материалы следует сохранить для последующего использования. Повторная упаковка и транспортировка стойки без использования оригинальных упаковочных материалов может стать причиной повреждения изделия, приводящего к потере гарантии на него.
• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Комплектация

ABCDE

Канал Основание Соединительный кронштейн Крюк для подвески кабелей М8 x 20 мм,

2 шт.

2 шт.

2 шт.

14 шт.

шаг резьбы 1,25 мм

24 шт.

FG

H

|

J

K

Распорка

1 шт.

24 шт.

24 шт.

14 шт.

угловое

4 шт.

2 шт.

Требуемые инструменты

• Ключ гаечный на 13 мм
- Ключ торцевой на 13 мм (с храповиком)
- Отвертка крестообразная
• Рейсшина (необязательно)

Оснастка для монтажа оборудования

12-24 x 5/8" с полукруглой головкой (черный)

28 шт.

12-24 x 5/8" с полукруглой головкой (серебристый)

28 шт.

Шайба (черная) Шайба (белая) Шайба (коническая)

28 шт.

28 шт.

28 шт.

Сборка стойки

Внимание! Перед установкой оборудования стойка должна быть полностью собрана и проверена на устойчивость.

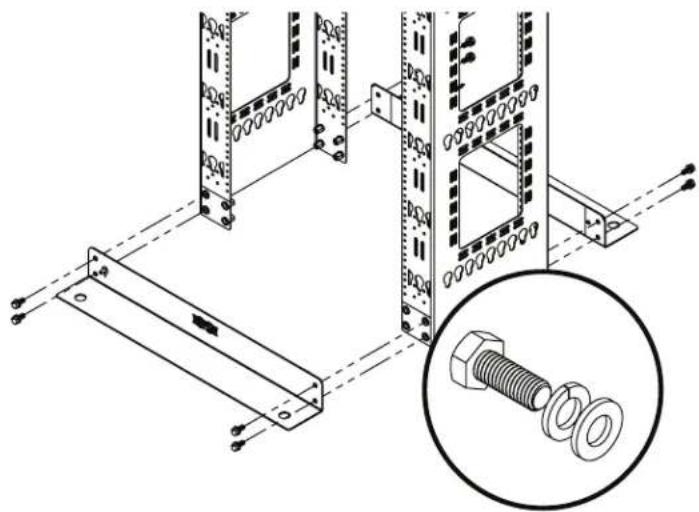

шаг

1

Примечание. Процесс сборки одинаков для всех моделей, а различается только глубина стоек.

2

2

8

8

8

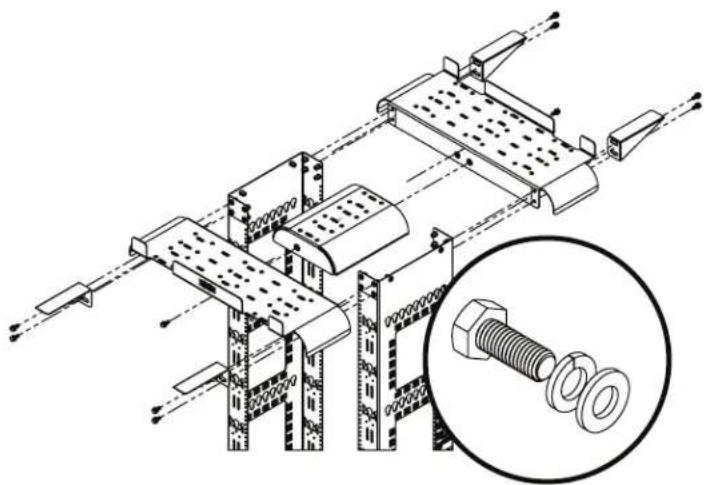

Примечание. При необходимости собранное изделие можно положить горизонтально на ровную поверхность для крепления верхних опорных направляющих.

2

12

12

12

4

1

Установка оборудования

Все модели рассчитаны на установку оборудования массой до 907 кг.

ВНИМАНИЕ! Сначала следует устанавливать более тяжелое оборудование, размещая его в нижней части стойки. Устанавливайте оборудование начиная с низа стойки по направлению вверх — и ни в коем случае не наоборот.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимными к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАГЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУГАТАЦИИ ИЛИ ХАЛАГНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКИЧЕНИЕМ ПРИМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКИЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИЯ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАЧИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИЯ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТЫЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или коссенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не даст каких либо заверений или гарантий относительно пригодности данных изделий для какого- либо конкретного применения или их соответствия каким- либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
