Tipo de producto	Bastidor de marco abierto de 2 montantes (servidor)
Marca	Tripp Lite
Modelo	SmartRack SR2POSTDP24HD
Profundidad	24 pulgadas (61 cm)
Capacidad de carga máxima	907 kg (2000 lb)
Garantía	5 años limitada
Funciones principales	Soporte para equipos en rack, montaje de 2 postes, gestión de cables, alta capacidad de carga
Mantenimiento y limpieza	Mantener en un ambiente interior controlado, desempolvar regularmente
Seguridad	Fijar a la estructura del edificio, instalar el equipo más pesado en la parte inferior, no exceder la carga máxima
Piezas de repuesto y reparabilidad	Herrajes incluidos, reparación o reemplazo bajo garantía de 5 años
Material de montaje incluido	Tornillos n°12-24 x 5/8 pulg (negro y plateado), arandelas (negras, blancas, fresadas)
Herramientas necesarias	Llave de 13 mm, llave de cubo de 13 mm, destornillador de cruz
Entorno de instalación	Interior, alejado de la humedad, temperaturas extremas, líquidos/gases inflamables
Modelos compatibles	SR2POSTDP12HD (profundidad 12 pulgadas) y SR2POSTDP24HD
Información general	Bastidor de servidor para equipos estándar de 19 pulgadas, profundidad ajustable

Preguntas frecuentes - SmartRack SR2POSTDP24HD Tripp Lite

¿Cuál es la capacidad de carga máxima del SmartRack SR2POSTDP24HD?

La capacidad de carga máxima es de 907 kg (2000 lb) para todos los modelos.

¿Cómo instalar el equipo de manera segura?

Instale primero el equipo más pesado en la parte inferior del bastidor, luego suba hacia arriba. Nunca exceda la carga máxima.

¿Qué herramientas se necesitan para ensamblar el bastidor?

Necesitará una llave de 13 mm, una llave de cubo de 13 mm y un destornillador de cruz.

¿El bastidor necesita fijarse al suelo o a la pared?

Sí, se recomienda fijar el bastidor a la estructura del edificio para evitar cualquier riesgo de vuelco.

¿Cuál es la duración de la garantía?

Tripp Lite ofrece una garantía limitada de 5 años a partir de la fecha de compra inicial.

¿Se puede usar este bastidor para equipos de soporte vital?

No, no se recomienda usar este equipo para dispositivos de soporte vital debido al riesgo de fallo.

¿Cuáles son las condiciones de entorno recomendadas?

El bastidor debe instalarse en un ambiente interior controlado, protegido de la humedad, temperaturas extremas y gases inflamables.

¿Cómo asegurar una ventilación adecuada?

Deje suficiente espacio en la parte frontal del bastidor para permitir una circulación de aire óptima.

¿Qué hacer en caso de daño en la entrega?

Inspeccione el contenedor de envío. Si el bastidor está dañado, no lo use y contacte a Tripp Lite.

¿Se puede usar el bastidor en exteriores?

No, el bastidor debe instalarse solo en interiores en un lugar seco y controlado.

MANUAL DE USUARIO SmartRack SR2POSTDP24HD Tripp Lite

Manual del Propietario

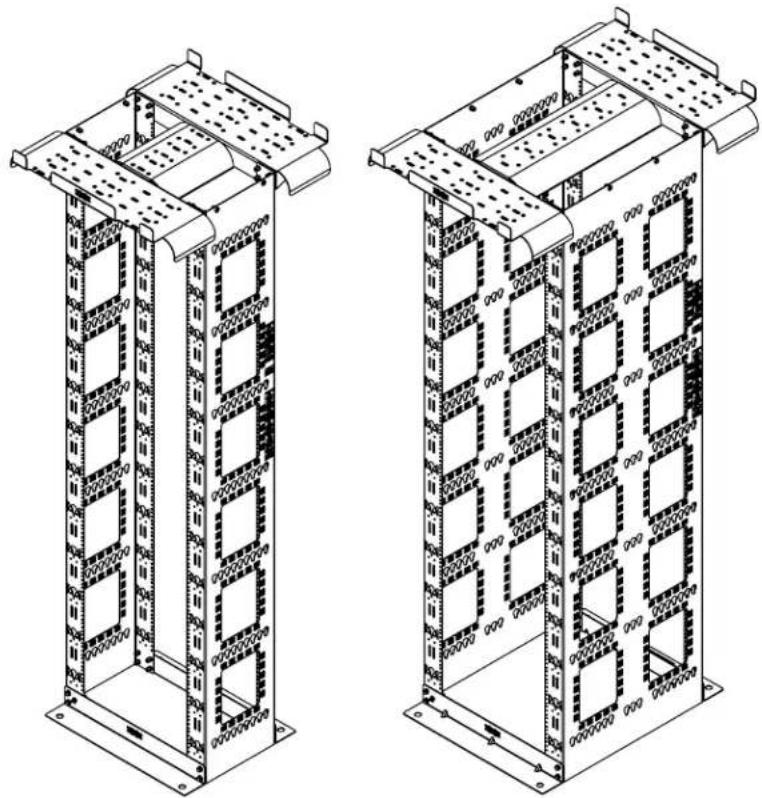

Racks Profundos de Marco Abierto de 2 Postes

Modelos: SR2POSTDP12HD, SR2POSTDP24HD

Copyright © 2021 Tripp Lite. Todas las marcas registradas son propiedad de sus respectivos propietarios.

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales.

• Conserve el rack en un entorno interior controlado, alejado de la humedad, temperaturas extremas, líquidos u gases inflamables, contaminantes conductores y polvo.
• Deje espacio adecuado al frente del rack para una ventilación apropiada.
• Inspeccione el contenedor de embarque y el rack para detectar daños en el embarque. No use el rack si está dañado.
• Peligro de Vuelco: Use asistencia y evite pisos desnivelados durante la instalación. La unidad debe asegurarse a la estructura del edificio usando medios de estabilización durante la instalación.
• Instale el rack sobre un área estructuralmente firme, capaz de manejar la carga, el peso del rack, todo el equipo que se instale en el rack y cualquier otro equipo que se instale en proximidad.
• Guarde todo el material de empaque para uso posterior. Reempacar y embarcar el rack sin los materiales originales de empaque pueden causar que se dañe el producto que pueda afectar la garantía.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Lista de Partes

Canal Placa de Base Soporte Descendente Gancho para el Cable M8 x 20 mm,

x2

x2

x2

x14

1.25 mm de Paso

x24

FGHI

Arandela Plana

M8 x24

Arandela

Dividida x24

J

K

8-18T-1/2" Codo de Hierro Soporte para

x14

x4

Accesorios

x2

Abrazadera

x1

Herramientas Necesarias

• Llave de 13 mm
• Llave de Dado de 13 mm (Maneral de Matraca)
• Destornillador de Cabeza de Cruz
- Escuadra en T (opcional)

Accesorios para Instalación del Equipo

12-24×5/8"

Cabeza Plana (Negro)

x28

12-24×5/8"

Cabeza Plana (Plateado)

x28

Arandela (Negra) Arandela (Blanca) Arandela (Avellanada)

x28

x28

x28

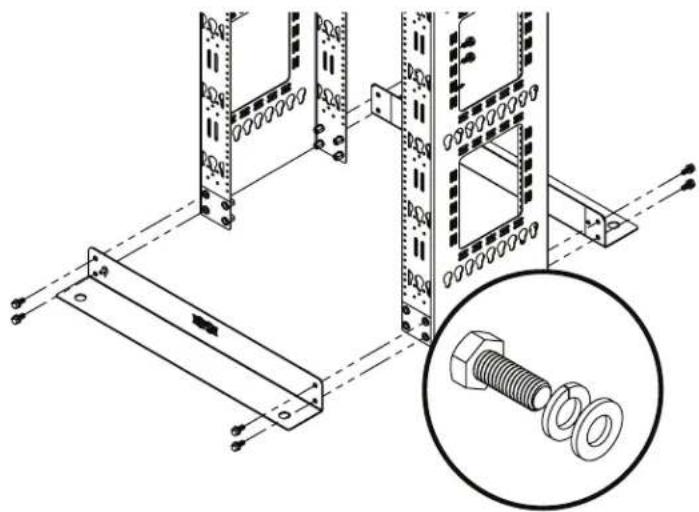

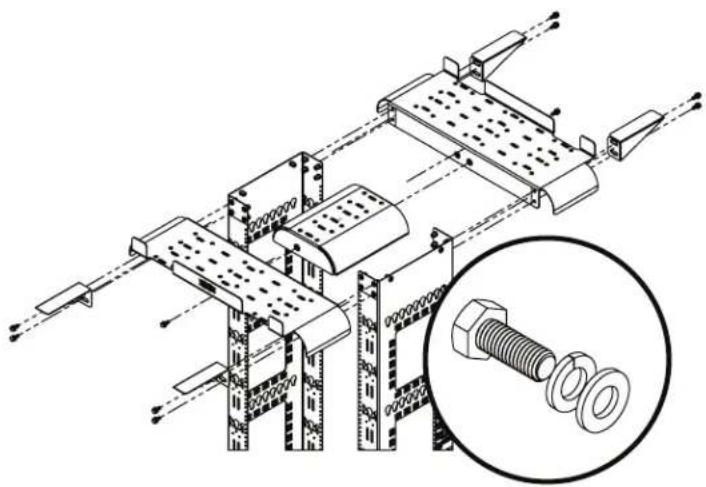

Ensamble del Rack

Advertencia: Ensamble completamente el rack y confirme la estabilidad antes de intentar instalar el equipo.

paso

1

Nota: El proceso de ensamble para todos los modelos es el mismo, la única diferencia es la profundidad de los verticales.

2

2

8

8

8

Nota: Si es necesario, coloque el conjunto sobre una superficie plana para fijar los rieles de soporte superiores.

2

12

12

12

4

1

Instalación del Equipo

Todos los modelos pueden soportar una carga máxima de equipo de hasta 907 kg [2000 lb].

ADVERTENCIA: Instale primero el equipo más pesado e instálelo hacia la parte inferior del rack. Instale el equipo empezando en la parte inferior y proceda hacia la parte superior del rack—nunca al revés.

Registro

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un periodo de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese periodo, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
