AC2217 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'entrée analogique AS-i
Marque	IFM
Modèle	AC2217
Fonction	Conversion de signaux analogiques 0-10 V en données numériques pour réseau AS-i
Alimentation	Via AS-i (max 100 mA) ou alimentation externe 24 V TBTP (sélection automatique)
Résolution	16 bits (1 mV)
Plage de mesure	0...10 V (0...10000 déc.)
Nombre d'entrées	4 voies analogiques
Connexion capteurs	Bornes à vis pour capteurs 2, 3 ou 4 fils
Affichage	LED de diagnostic : PWR (verte), AUX (verte), FAULT (rouge), DIAG (jaune), Entrées (jaune)
Adressage	Adresse 1-31 (défaut 0) avec unité d'adressage AC1144
Montage	Sur rail profilé de 35 mm
Temps de conversion	20 ms (1 voie) à 240 ms (4 voies)
Compatibilité	Profil AS-i S-7.3.E, spécification AS-i V2.1
Paramétrage	Bits P0 (filtre 50/60 Hz), P1/P2 (activation voies), P3 (défaut périphérique)
Accessoires	Connecteurs Combicon (E70230), cordon d'adressage (E70213)
Nombre max. d'esclaves	31 par faisceau AS-i

FOIRE AUX QUESTIONS - AC2217 IFM

Quelle est l'alimentation du module AC2217 ?

Le module peut être alimenté via le réseau AS-i (max 100 mA) ou via une alimentation externe 24 V TBTP. La sélection est automatique dès qu'une tension externe est appliquée.

Comment adresser le module AC2217 ?

L'adresse (1 à 31) se définit avec l'unité d'adressage AC1144. L'adressage via la prise d'adressage (cordon E70213) doit se faire hors tension. L'adresse par défaut est 0.

Quel type de capteurs peut-on raccorder ?

On peut raccorder des capteurs 2, 3 ou 4 fils analogiques 0-10 V. Le module dispose de bornes I+, I-, 0V et V1..V4. Pour les capteurs 2 fils, relier I- et 0V avec un shunt.

Que signifient les LED sur le module ?

LED jaunes V1..V4 : voie activée et signal dans la plage (allumée), hors plage (clignote), non activée (éteinte). LED verte PWR : tension AS-i. LED verte AUX : alimentation externe. LED rouge FAULT : erreur de communication (allumée) ou défaut de périphérique (clignote). LED jaune DIAG : diagnostic interne.

Comment signaler un défaut de périphérique ?

Un défaut est signalé si au moins un signal analogique est hors plage, si une voie activée n'a pas de capteur, ou en cas de rupture de fil. La LED FAULT clignote alors.

Quelle est la plage de mesure du AC2217 ?

La plage de mesure est de 0 à 10 V, correspondant à 0...10000 unités décimales. Au-delà de 11,5 V, la LED clignote et la valeur est 32767.

Quel est le temps de transmission des valeurs analogiques ?

Le temps de conversion est de 20 ms pour une voie (si les autres sont désactivées) à 240 ms pour quatre voies. Le temps de transmission via AS-i est de 35 ms pour une voie et 140 ms pour quatre (cycle AS-i 5 ms). Soit un total idéal de 55 ms (une voie) à 380 ms (quatre voies).

Comment paramétrer les filtres et l'activation des voies ?

Le paramétrage s'effectue via les bits P0 à P3. P0 sélectionne le filtre 50 Hz (1) ou 60 Hz (0). P1 et P2 activent les voies : 00 = voie1, 01 = voies 1-2, 10 = voies 1-3, 11 = voies 1-4. P3 active (1) ou désactive (0) l'affichage du défaut de périphérique.

Le module peut-il être utilisé avec d'autres marques d'automates ?

Oui, le module AC2217 est compatible avec tout maître AS-i respectant la spécification AS-i V2.1 et le profil S-7.3.E. Il s'intègre dans un réseau AS-i standard.

Quelle est la résolution du module ?

La résolution est de 16 bits, soit 1 mV par incrément. La valeur mesurée est transmise sous forme numérique sur le bus AS-i.

MODE D'EMPLOI AC2217 IFM

Montageanleitung Installation instructions Notice de montage

ASinterface

AS-i Modul AS-i module Module AS-i

AC2216

AC2217

Fonctionnement et caractéristiques

L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i.

La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la Specification AS-i V2.1.

• Mesure de courant 4...20 mA (AC2216) ou mesure de tension 0...10 V (AC2217)
• Profil AS-i S-7.3.E
• Raccordement des capteurs via des connecteurs Combicon (accessoires, par ex. E70230)
• Nombre maximal de modules par faisceau AS-i: 31
• R_i mesure de tension >100k ; R_i mesure de courant < 50

• Temps de conversion pour les valeurs mesurées dans l'esclave

• pour une voie: 20 ms

• pour deux voies: 120 ms
• pour trois voies: 180 ms

• pour quatre voies: 240 ms

• Alimentation des capteurs via AS-i (max. 100 mA) ou alimentation externe en tension 24 V TBTP (l'alimentation est sélectionnée automatiquement dés qu'une tension externe de 24 V est appliquée)

• Résolution 16 bits /1 μA (AC2216) ou 16 bits /1 mV (AC2217)
• Plage de valeurs: 4000 ... 20000 déc. (AC2216) ou 0...10000 déc. (AC2217)

Adressage

Affecter une adresse disponible entre 1 et 31. L'adresse définie lors de la livraison est 0.

Adresser l'esclave avec l'unité d'adressage AC1144.

Le module monté et cable peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

L'adressage via la prise d'adressage n'est permitted que hors tension.

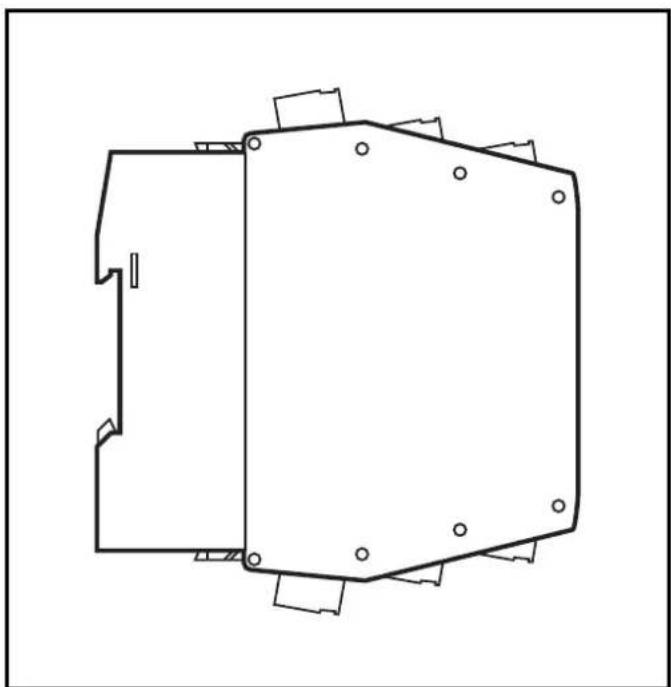

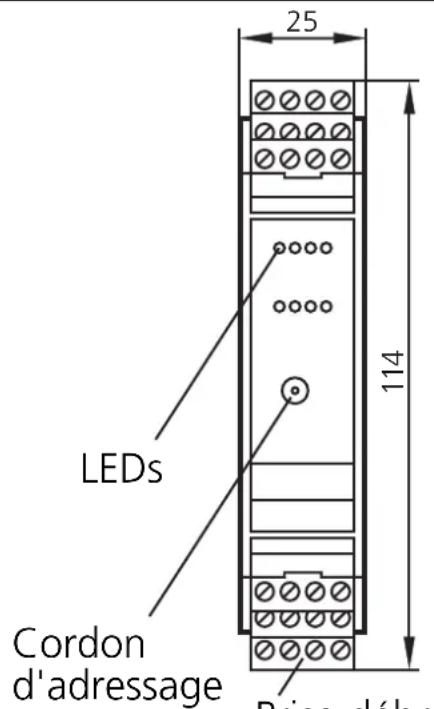

Montage

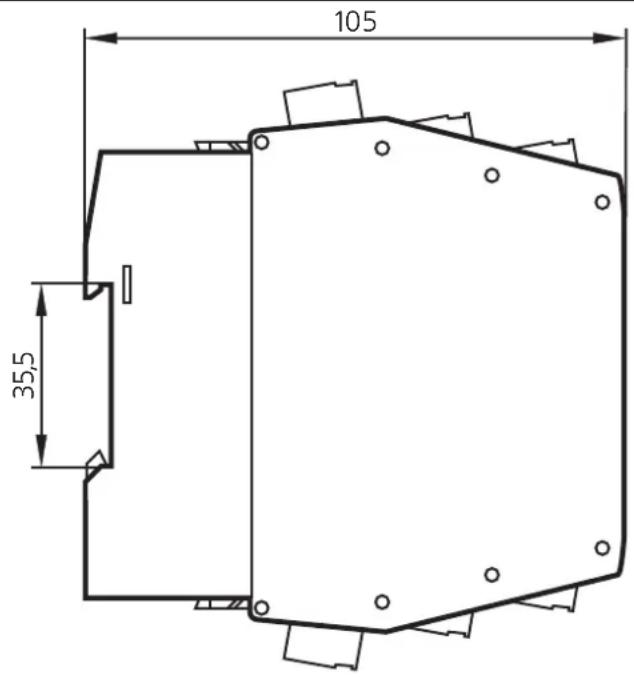

Fixer le module sur un rail profilé de 35 mm.

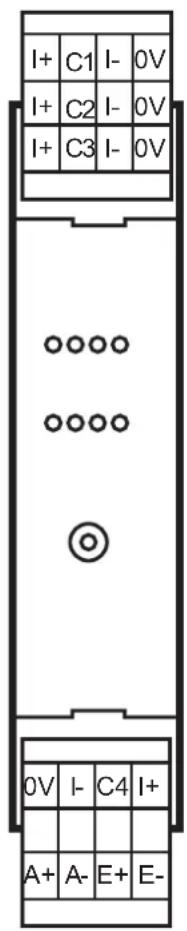

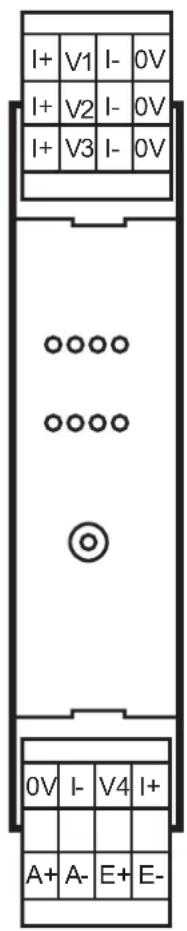

Prise débrochable avec bornes à vis (option)

AC2216

AC2217

I + alimentation capteurs +24 V

C1 ... 4 entrée analogue courant (AC2216)

V1 ... 4 entrée analogue tension (AC2217)

I - alimentation capteurs 0 V

0V entree analogue 0 V

A+ AS-i +

A-AS-i -

E+ alimentation externe capteurs +24V

E-alimentation externe capteurs 0V

LEDs jaune état entrées analogiques I1...I4

LED vert tension AS-i

LED rouge FAULT

LED vert AUX

LED jaune DIAG

Raccordement électrique

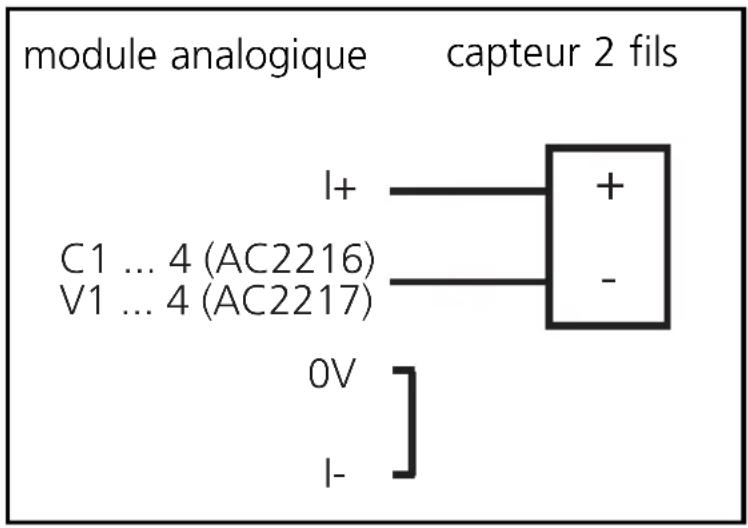

Raccordement d'un capteur 2 fils

Un capteur 2 fils est raccordé via les bornes I+ et C1...4 (AC2616) ou V1...2 (AC2217).

Les bornes I- et 0V doivent etre reliées via un shunt.

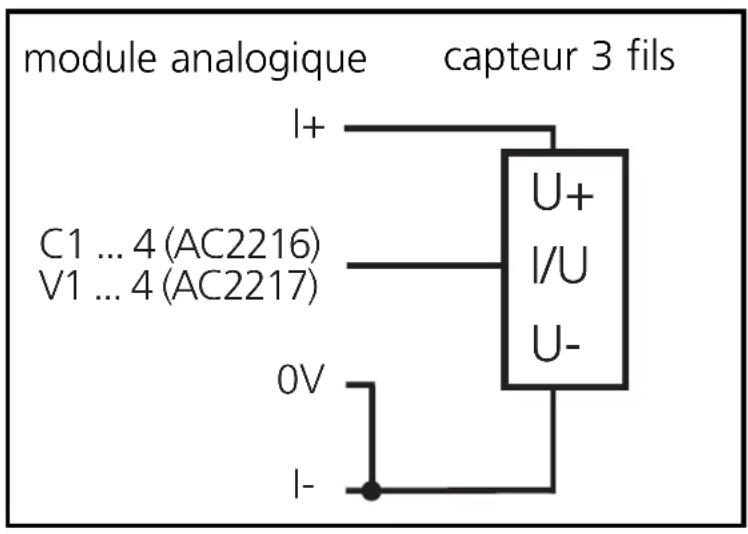

Raccordement d'un capteur 3 fils

Un capteur 3 fils est raccordé via les bornes I + , I - et C1...4 (AC2216) ou V1...4 (AC2217).

Les bornes I- et 0V doivent etre reliées via un shunt.

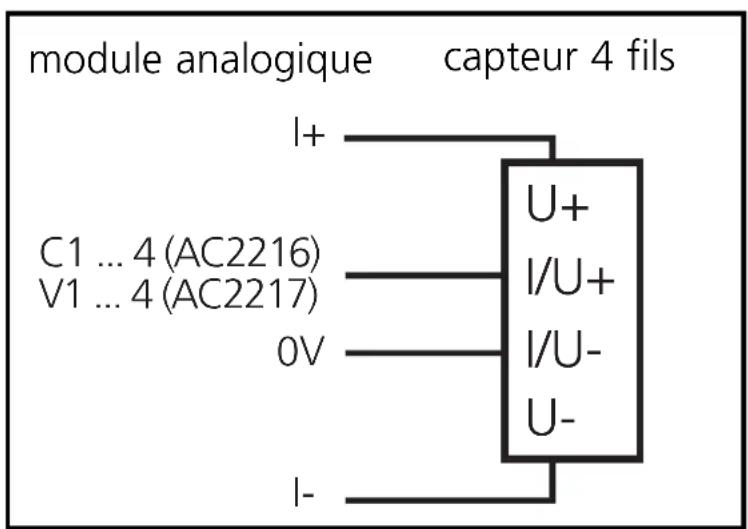

Raccordement d'un capteur 4 fils

Un capteur 4 fils est raccordé via les bornes l+, l- et C1...4 (AC2216) ou V1...4 (AC2217) et 0V.

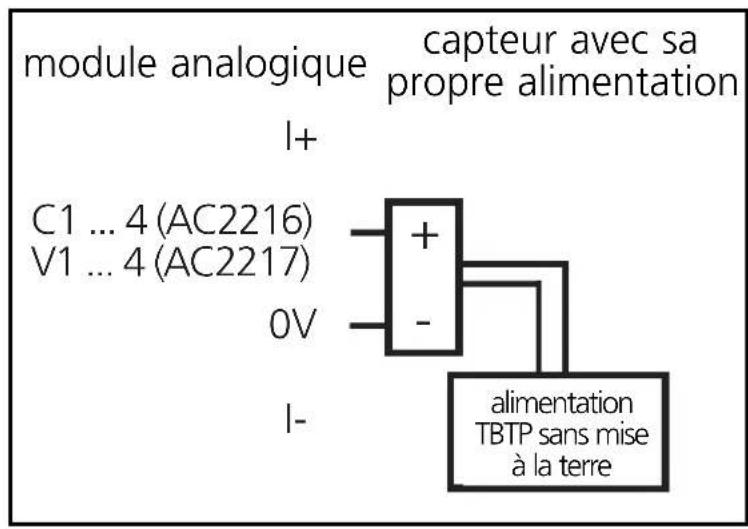

Raccordement d'un captein analogue avec sa propre alimentation

Un capteur avec sa propre alimentation est raccordé via les bornes C1...4 (AC2216) ou V1...4 (AC2217) et 0V.

Paramétrage des modules analogiques

Bits de paramètres/ Désignation	Description		Remarques
P0 filtré	1* filtré 50 Hz actif dans le convertisseur A/N0 filtré 60 Hz actif dans le convertisseur A/N		Le filtré 50 Hz est utilisé dans toute l'Europe
P1, P2 activation des voies	bits de paramètresP1 P200111	VO1011	voie analogue
			1 2	3	4
			actifactifactifactif	non actifactifactifactif	non actifnon actifactif	non actifnon actif
P3 / défaut de périphérique	1*affichage défaut de périphérique actif0affichage défaut de périphérique non actif				*par défaut

Fonctionnement AC2216

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes 1-1...4 allumées : signal analogique dans la plage de mesure
• LED jaunes 1-1...4 clignotant : signal analogique en dehors de la plage de mesure, aucun capteur raccordé ourupture d'un fil
• LED jaunes 1-2...4 éteintes :aucun capteur raccordéau moins une LED clignote parce qu'il n'est pas possible de désactiver toutes les voies via le bit de paramètre P1/P2 (activation desvoies, voie 1 est always activée)
• LED verte PWR allumée : tension AS-i appliquée
• LED verte AUX allumée : tension 24 V externe appliquée
• LED rouge FAULT allumée : erreur de communication AS-i, par ex. adress d'esclave 0
• LED rouge FAULT clignote : défaut de périhérie*
• LED jaune DIAG : diagnostic interne
  DIAG ALLUMEE : aucune erreur
  DIAG clignote : erreur interne (remplacer le module)
  DIAG ETEINTE : erreur interne (remplacer le module)
• Défaut de périphérique
  Un défaut de périphérique est signalé :
• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs
• si rien n'est raccordé à au moins une voie analogue bien que la voie correspondante soit activée
• si un fil est rompu

Fonctionnement AC2217

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED jaunes 1-1...4 allumées :

voie correspondante est activée

signal analogue dans la plage de mesure ou aucun capteur raccordé (il n'est pas possible de différencier si le signal 0 V est appliqué ou si aucun capteur n'est raccordé)

(voie 1 est toujours activée)

• LED jaunes l-1...4 clignotant :

signal analogue en dehors de la plage de mesure (en dehors de la plage admissible)

• LED jaunes 1-2...4 éteintes :

voie correspondante non activée

• LED verte PWR allumée :

tension AS-i appliquée

• LED verte AUX allumée :

tension 24 V externe appliquée

• LED rouge FAULT allumée :

erreur de communication AS-i, par ex. adress d'esclave 0

• LED rouge FAULT clignote :

défaut de périphérique*

• LED jaune DIAG :

diagnostic interne

DIAG ALLUMEE : aucune erreur

DIAG clignote : erreur interne (remplacer le module)

DIAG ETEINTE : erreur interne (remplacer le module)

• Défaut de périphérique

Un défaut de périphérique est signalé :

• si au moins l'un des signaux analogiques est en dehors de la plage de valeurs

Plage de mesure des modules d'entrées analogiques

Les plages de mesure, le comportement des LED et leur signification sont indiqués dans les tableaux suivants:

Module d'entrées analogiques 4E, 4...20 mA - AC2216

Plage 4...20 mA	Unités déc.	Unités hexa LED	analogique	Signification
< 1mA	32767	7FFF	clignote	rupture d'un fil
1 mA ...	1000 ... 3999	03E8 ... 0F9F allumée en-dessous de la plaque nominale
3,999 mA
4 mA...20 mA	4000 ... 20000	0FA0 ... 4E20 allumée	plage nominale
20,001 mA...	20001 ... 23000	4E21 ... 59D8	allumée	au-dessus de la plaque nominale
23 mA
> 23 mA	32767	7FFF	clignote	en-dehors de la plaque admissible

Module d'entrées analogiques 4E, 0...10 V - AC2217

Plage 0...10 V	Unités déc.	Unités hexa LED	analogue	Signification
< 0 V	0000	0000	allumée	en dehors de la plage admissible
0...10 V	0000 ... 10000	0000 ... 2710	allumée	plage nominale
10,001 V... 11,5 V	10001 ... 11500	2711 ... 2CEC	allumée	au-dessus de la plage nominale
> 11,5 V	32767	7FFF	clignote	en dehors de la plage admissible

Temps de transmission des valeurs analogiques

Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux analogiques en signaux numériques dans le module AS-i et du temps de transmission via l'interface AS-i.

Le temps de conversion par signal d'entrée analogue est de 60 ms. Cependant, si seulement la voie 1 est utilisée, c'est-à-dire que toutes les autres voies sont désactivées par les bits de paramètres P1 et P2, le temps de conversion pour une voie est seulement de 20 ms.

La transmission de 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5 ms, il en résultat un temps de transmission via l'interface AS-i de 4 * 7 * 5 ms = 140 ms.

Si les voies 2 à 4 sont désactivées, la transmission via l'interface AS-i pour une voie dure 7 cycles AS-i. Pour un temps de cycle de 5 ms par cycle AS-i un temps de transmission via l'interface AS-i de 1 * 7 * 5 ms = 35 ms en résultat.

Dans le cas idéal le temps de transmission total pour la transmission de 4 valeurs analogiques est de 240 ms (temps de conversion) + 140 ms (temps de transmission) = 380 ms. Si les voies 2 à 4 sont désactivées, le temps de transmission est de 20 ms + 35 ms = 55 ms dans le cas idéal.
