BEDIENUNGSANLEITUNG AC2217 IFM

Bestimmungsgemäß Verwendung

Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz.

Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Strommessung 4...20 mA (AC2216) oder Spannungsmessung 0...10 V (AC2217)
  AS-i Profil S-7.3.E
• Der Anschluss der Messwertgeber erfolgt über Combiconklemen (Zubehor, z. B. E70230)
• Maximale Anzahl Module pro AS-i Strang: 31
• R_i Spannungsmessung > 100 k ; R_i Strommessung < 50

• Zeit für Messwertwandlung im Slave

• bei einem Kanal: 20 ms

• bei zwei Kanälen: 120 ms
• bei drei Kanälen: 180 ms

• bei vier Kanälen: 240 ms

• Sensorversorgung aus AS-i (max. 100 mA) oder externer 24 V PELV Spanningsquelle (Umschaltung der Sensorversorgung erfolgt automaticisch, sobald eine ext. 24 V angelegt wird)

• Auflösung: 16 Bit /1 μA (AC2216) bzw. 16 Bit /1 mV (AC2217)
• Wertebereich: 4000 ... 20000dez.(AC2216) bzw.0...10000dez.(AC2217)

Adressieren

Vergeben Sie eine frei Adresse zwischen 1 und 31; die Auslieferungs-adresse ist 0.

Adressieren Sie den Slave mit dem Adressiergerät AC1144.

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

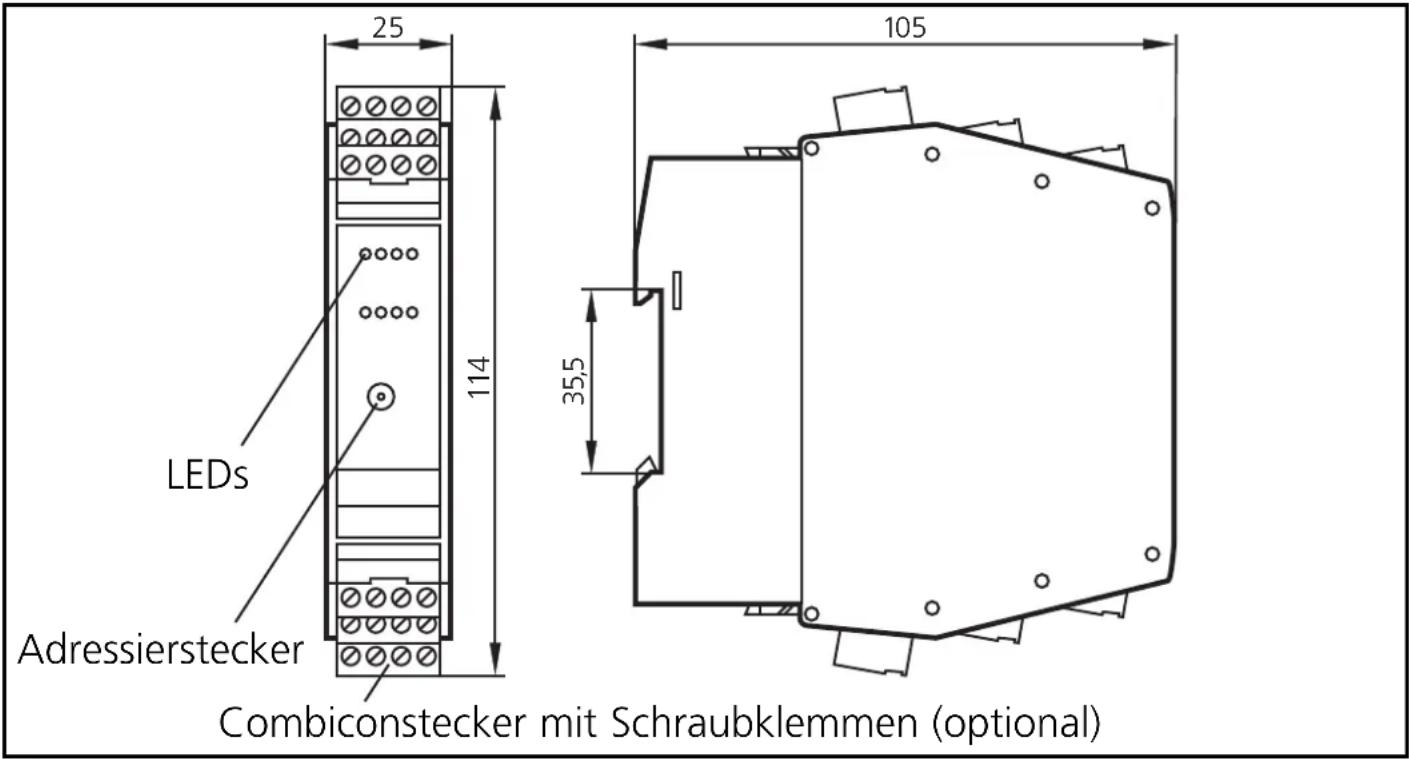

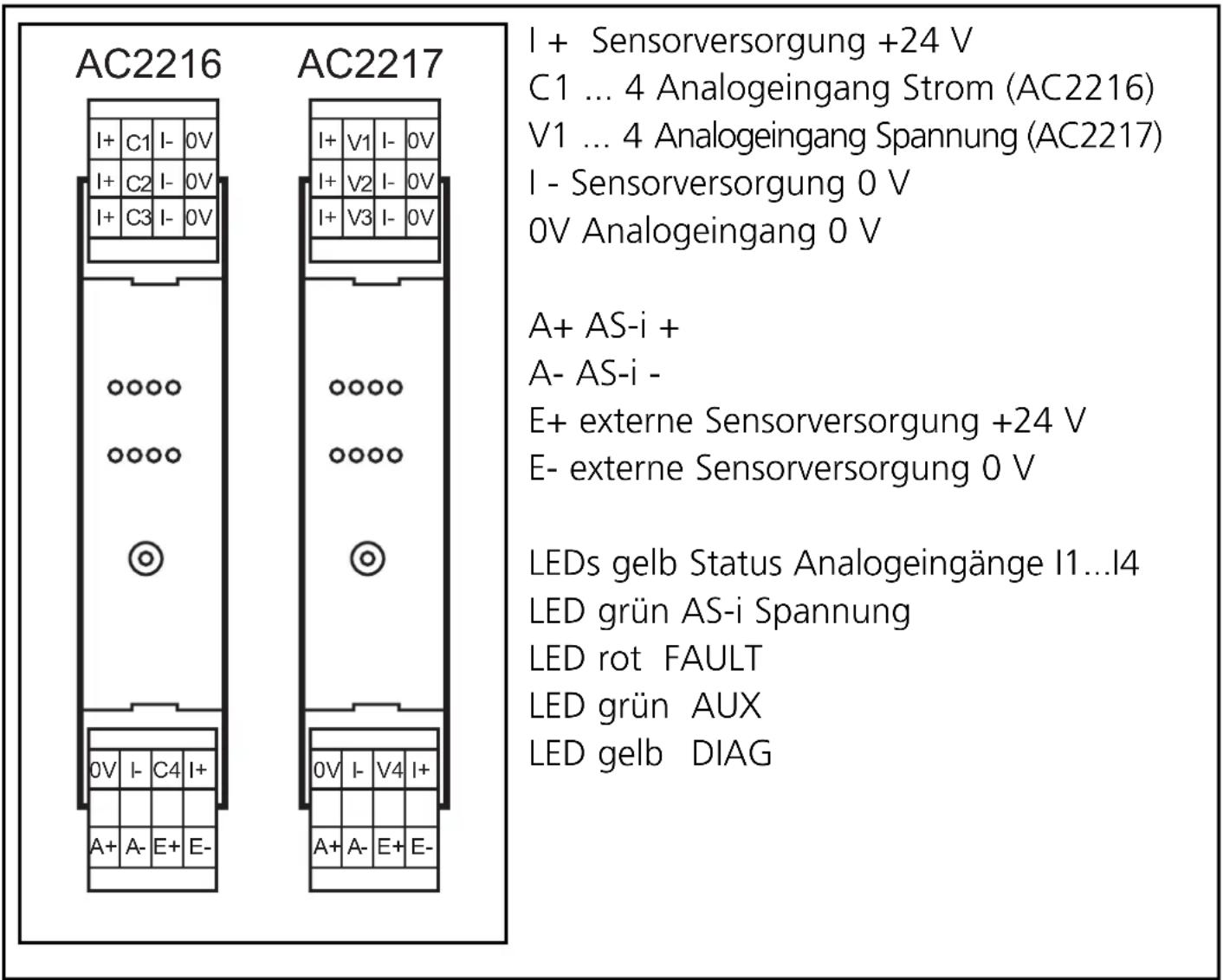

Montage

Klemmen Sie das Modul auf eine 35 mm Profilschiene.

Elektrischer Anschluss

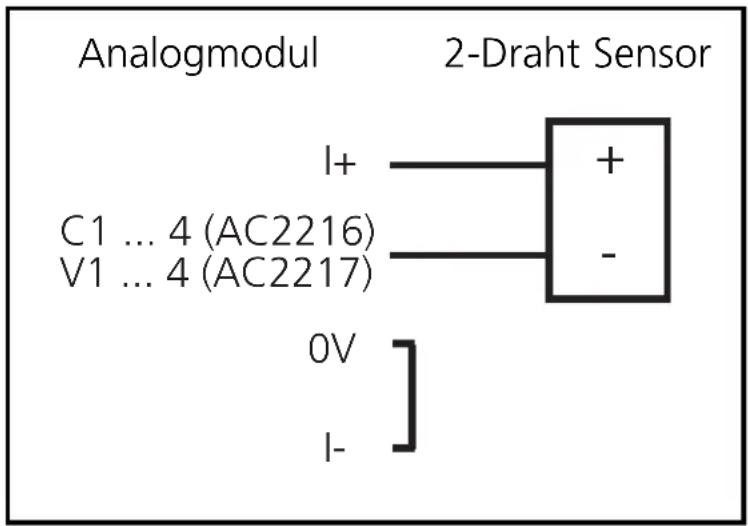

Anschluss eines 2-Draht-Sensors

Ein 2-Draht-Sensor wird über die Klemmen I+ und C1...4 (AC2216) bzw. V1...2 (AC2217) angeschlossen.

Die Klemmen I- und 0V müssen über eine Brücke miteinander verbunden sein.

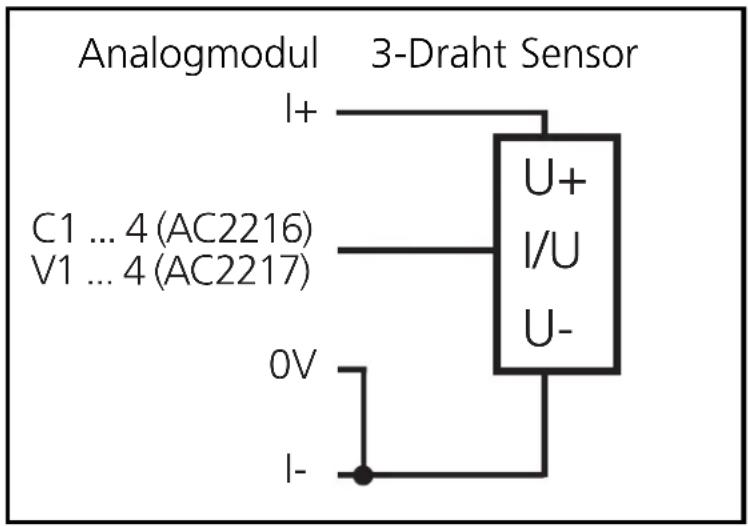

Anschluss eines 3-Draht-Sensors

Ein 3-Draht-Sensor wird über die Klemmen I+, I- und C1...4 (AC2216) bzw. V1...4 (AC2217) angeschlossen.

Die Klemmen I- und 0V müssen über eine Brücke miteinander verbunden sein.

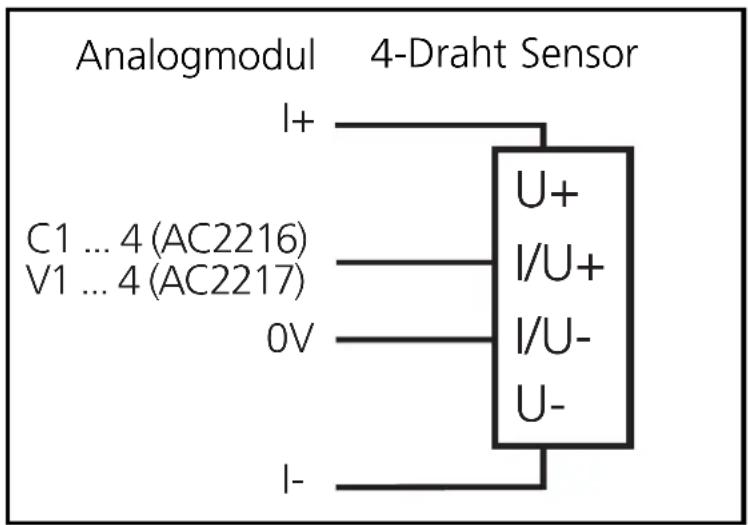

Anschluss eines 4-Draht-Sensors

Ein 4-Draht-Sensor wird über die Klemmen I+, I-, C1...4 (AC2216) bzw. V1...4 (AC2217) und 0V angeschlossen.

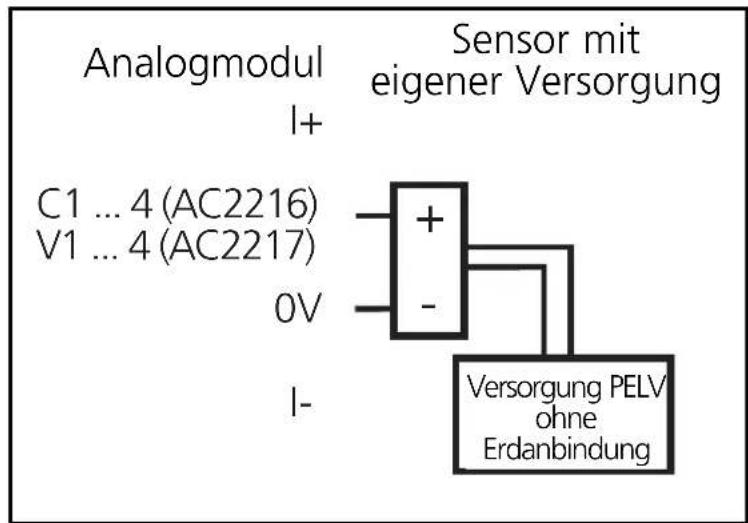

Anschluss eines Analogsensors mit eigener Versorgung

Ein Sensor mit eigener Versorgung wird über die Klemmen C1...4 (AC2216) bzw. V1...4 (AC2217) und 0V angeschlossen.

Parametrierung der Analogmodule

Parameterbit/Bezeichnung	Beschreibung		Bemerkungen
P0Filter	1* 50 Hz Filter imA/D Wandler aktiv0 60 Hz Filter imA/D Wandler aktiv		Das 50 Hz Filter gilt für gaz Europa
P1, P2Kanalfreigabe	Parameterbit		Analogkanal
	P1 P2		1 2	3	4
	0	0	ein	aus	aus	aus
	0	1	ein	ein	aus	aus
	1	0	ein	ein	ein	aus
	1	1	ein	ein	ein	ein
P3Peripheriefehler	1* Peripheriefehler aktiv0 Peripheriefehler inaktiv		* Defaultinstellung

Betrieb AC2216

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb I-1...I-4 an: Analoges Signal im Messbereich
• LED gelb I-1...I-4 blinkt: Analoges Signal außerhalb des Messbereichs, kein Sensor angeschlossen bzw. Drahtbruch
• LED gelb 1-2...1-4 aus: kein Sensor angeschlossen (mindestens eine LED blinkt, da über das Parameterbit P1/P2 (Kanalfreigabe) nicht alle Kanäle deaktiviert werden können (Kanal 1 ist immer freilegegeben)
• LED grün PWR an: AS-i Spannung liegt an
• LED grün AUX an: Externe 24 V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave-adresse 0
• LED rot FAULT blinkt: Peripheriefehler*

• LED gelb DIAG Interne Diagnose
  DIAG AN Kein Fehler
  DIAG blinkt Interner Fehler (Modul austauschen)
  DIAG AUS Interneter Fehler (Modul austauschen)

• Peripheriefehler

Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist
• wenn an mindestens einem analogen Kanal nichts angeschlossen ist, obwohl der entsprechende Kanal freiGegeben ist
• wenn ein Drahtbruch vorliegt

Betrieb AC2217

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED gelb I-1...I-4 an: Entsprechender Kanal ist freiigegeben Analoges Signal im Messbereich bzw. kein Sensor angeschlossen (es ist keine Unterscheidung möglich, ob das 0 V-Signal anliegt oder kein Sensor angeschlossen ist) (Kanal 1 ist immer freiigegeben)

• LED gelb I-1...I-4 blinkt: Analoges Signal außerhalb des Messbereichs (Überlauf)

• LED gelb I-2...I-4 aus: Entsprechender Kanal nicht freigegeben
• LED grün PWR an: AS-i Spannung liegt an
• LED grün AUX an: Externe 24 V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler, z. B. Slave-adresse 0
• LED rot FAULT blinkt: Peripheriefehler*

• LED gelb DIAG Interne Diagnose
  DIAG AN Kein Fehler
  DIAG blinkt Internet Fehler (Modul austauschen)
  DIAG AUS Internet Fehler (Modul austauschen)

• Peripheriefehler Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist.

Messbereich der Analogeingangsmodule

Die Meßbereiche, das Verhalten der LEDs und deren Bedeutung entnehmen Sieitte den folgenden Tabellen:

Analogeingangsmodul 4E, 4...20 mA - AC2216

Bereich 4...20 mA	Einheiten dez.	Einheiten hex.	LED Analog	Bedeutung
< 1 mA	32767	7FFF	blinkt	Drahtbruch
1 mA ... 3,999 mA	1000 ... 3999	03E8 ... 0F9F	an	Untersteuerungs- bereich
4 mA ... 20 mA	4000 ... 20000	0FA0 ... 4E20	an	Nennbereich
20,001 mA ... 23 mA	20001 ... 23000	4E21 ... 59D8	an	Übersteuerungs- bereich
>23 mA	32767	7FFF	blinkt	Überlauf

Analogeingangsmodul 4E, 0...10 V - AC2217

Bereich 0...10 V	Einheiten dez.	Einheiten hex.	LED Analog	Bedeutung
< 0 V 0000	0000 an Unterlauf
0...10 V 0000	... 10000 0000	2710 an Nennbereich
10,001 V ... 11,5 V	10001 ... 11500	2711 ... 2CEC an	Übersteuerungs-	bereich
>11,5 V	32767	7FFF	blinkt	Überlauf

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hängt einsersects von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und anderersects von der Übertragungszeit über das AS-Interface ab.

Die Wandlungszeit pro analogem Eingangssignale beträgt 60 ms. Wird jedoch ledigious der Kanal 1 genutzt, d.h. alle anderen Kanäle sind über die Parameterbits P1 und P2 deaktiviert, so beträgt die Wandlungszeit für den einen Kanal ledigious 20 ms.

Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5 ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 * 7 * 5 ms = 140 ms.

Werden die Kanäle 2 bis 4 abgeschaltet, so besteht die Übertragung über das AS-Interface für den einen Canal 7 AS-i Zyklen. Bei einer Zykluszeit von 5ms pro AS-i Zyklus ergibt sich eine Übertragungszeit über das AS-Interface von 1 * 7 * 5 ms = 35 ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 4 Analogwerten 240 ms (Wandlungszeit) + 140 ms (Übertragungszeit) = 380 ms. Bei abgeschalteten Kanälen 2 bis 4 beträgt die Übertragungszeit im Idealfall 20 ms + 35 ms = 55 ms.
