MODE D'EMPLOI SM8120 IFM

Notice d'utilisation Capteur de débit électromagnétique SM4x20 SM6x20 SM7x20 SM8x20 SM8x30 SM6x21 SM7x21 SM8x21 SM8x31 80280073 / 03 09 / 2021 FR2 Contenu 1 Remarques préliminaires 4 11 Symboles utilisés 5 12 Avertissements utilisés 5 2 Consignes de sécurité 5 3 Introduction rapide 6 31 Fonctions de l'appareil en cas de réglage usine 6 32 Possibilités de réglage 7 4 Fonctionnement et caractéristiques 7 41 Directive relative aux équipements sous pression (DESP) 7 42 Applications 7 5 Fonction 8 51 Traitement des signaux de mesure 8 52 Sens du débit 9 521 Sélection du sens du débit [Fdir] 9 522 Détection du sens du débit [dirF] 9 53 Surveillance du volume consommé 10 531 Type de comptage des totalisateurs 11 532 Remise à zéro du compteur 13 533 Surveillance du volume consommé par signaux d'impulsions13 534 Surveillance du volume consommé au moyen d'un signal de commutation (compteur présélection) 14 54 Sortie fréquence 15 55 Sortie analogique 17 56 Sortie de commutation 19 57 Amortissement des valeurs mesurées 20 58 Suppression de faibles débits 20 59 Temporisation de démarrage 20 510 Simulation 23 511 Couleur des caractères de l'affichage 24 512 IO-Link 25 5121 Fonctions supplémentaires via IO-Link 25 6 Montage 26 61 Position de montage recommandée 273

62 Position de montage non recommandée 27 63 Mise à la terre 28 64 Installation dans le tuyau 29 7 Raccordement électrique 30 8 Eléments de service et d'indication 32 9 Menu 33 91 Affichage de la valeur process (RUN) 33 92 Menu principal 34 93 Fonctions étendues EF 35 94 Sous-menus OUT1 et OUT2 36 95 Sous-menus CFG et TOTL 39 96 Sous-menu MEM et DIS 41 97 Sous-menus COLR et SIM 43 10 Mise en service 45 11 Paramétrage 45 111 Paramétrage général 46 1111 Sélectionner sous-menu 46 1112 Passage à l'affichage de la valeur process (mode RUN) 46 1113 Verrouillage / déverrouillage 46 1114 Timeout 47 112 Réglages pour la surveillance du débit 47 1121 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

1122 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 47 1123 Signal de commutation pour le sens du débit OUT1 ou OUT2 48 1124 Signal fréquence débit OUT1 48 1125 Signal analogique débit OUT2 48 113 Réglages pour la surveillance du volume consommé48 1131 Type de comptage des totalisateurs 48 1132 Contrôle du volume par sortie d'impulsions OUT1 49 1133 Contrôle du volume par compteur à présélection OUT1 49 1134 Remise à zéro du compteur manuelle 49 1135 Remise à zéro du compteur contrôlée en fonction du temps 49 1136 Désactiver la remise à zéro du compteur 49 1137 Remise à zéro du compteur par un signal externe 504 1138 Lire les valeurs de consommation 50 114 Réglages pour la surveillance de la température50 1141 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

1142 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre 50 1143 Signal fréquence température OUT1 51 1144 Signal analogique température OUT2 51 115 Réglages utilisateur (option) 51 1151 Langue du menu 51 1152 Affichage standard 52 1153 Unité de mesure standard pour le débit 52 1154 Unité de mesure standard pour la température 52 1155 Amortissement des valeurs mesurées 53 1156 Temporisation de démarrage 53 1157 Logique de commutation des sorties 53 1158 Suppression de faibles débits 53 1159 Sens du débit 53 11510 Couleur des caractères de l'affichage 54 11511 Comportement des sorties en cas de défaut 55 11512 Restaurer les réglages usine 56 116 Fonctions de diagnostic 56 1161 Lire les valeurs minimum et maximum 56 1162 Simulation 56 12 Fonctionnement 57 13 Correction d'erreurs 57 14 Maintenance, réparation et recyclage60 15 Réglage usine 60 1 Remarques préliminaires Notice d'utilisation détaillée, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur wwwifmcom5

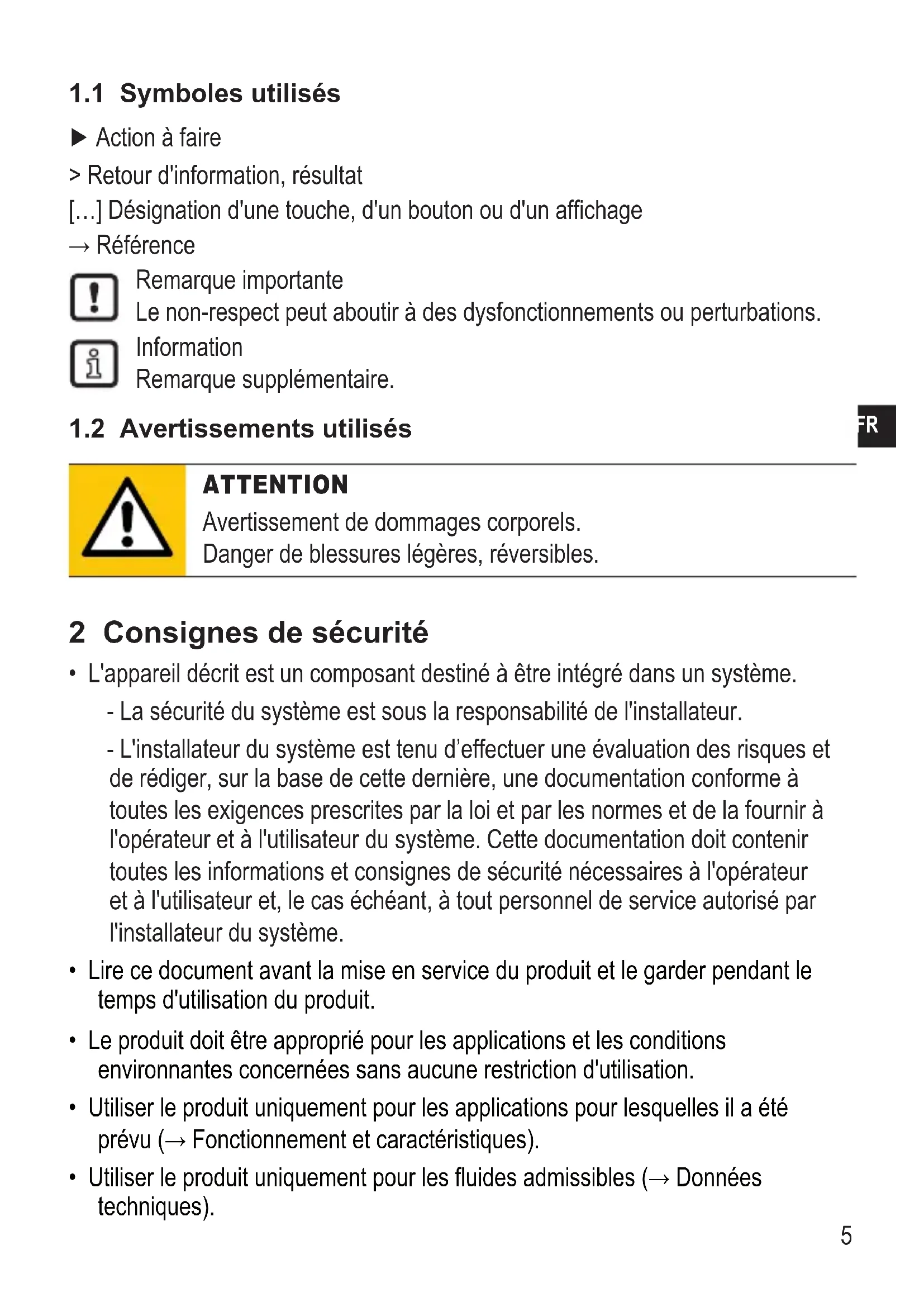

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION Avertissement de dommages corporels Danger de blessures légères, réversibles 2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l'installateur - L'installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques)6

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles contre l'endommagement 3 Introduction rapide Si l'appareil est utilisé avec les réglages usine, il surveille le débit en fournissant un signal de commutation et un signal analogique Les valeurs process pour le débit et la température ainsi que les valeurs du compteur (les valeurs actuelles et mémorisées) ainsi que des messages d'erreur peuvent être lus sur l'afficheur Toutes les valeurs process et tous les messages sont disponibles via l'interface IO-Link, indépendamment de la configuration des sorties Un mode de simulation simplifie la mise en service du capteur

3.1 Fonctions de l'appareil en cas de réglage usine

• Signal de commutation pour le débit (fonction hystérésis normalement ouvert, PnP, SP1 et rP1 → 15)

• Amortissement des valeurs mesurées 06 secondes, aucune temporisation de démarrage et suppression minimale de faibles débits

• En cas de défaut, la sortie est désactivée Sortie OUT2 :

• Signal analogique pour le débit (étendue de mesure sans mise à l'échelle)

• En cas de défaut, le signal analogique passe à 3,5 mA Affichage :

• Texte en anglais, caractères en noir/blanc7

• Indication simultanée des valeurs process actuelles pour le débit, la température et le compteur totalisateur

• Faible fréquence de rafraîchissement, luminosité afficheur 75 %

3.2 Possibilités de réglage

• Fonctions de sortie de OUT1 et OUT2 (température ou débit ; fonction de commutation, impulsion, fréquence, signal analogique, totalisateur)

• Inversion du sens du débit, surveillance du sens du débit

• Temps de réponse pour la mesure de débit (amortissement des valeurs mesurées, temporisation de démarrage, suppression de faibles débits)

• Comportement des sorties en cas de défaut

• Indications standard de l'affichage (unité de mesure, valeurs process, compteur totalisateur, fréquence de rafraîchissement, rotation, luminosité, changement de la couleur des caractères en fonction de la valeur process) 4 Fonctionnement et caractéristiques L'appareil permet la surveillance de liquides Il détecte la vitesse du fluide, le débit volumique (débit/temps), la quantité consommée et la température du fluide

4.1 Directive relative aux équipements sous pression (DESP)

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 Utilisation de fluides du groupe de fluides 1 sur demande

Liquides conducteurs avec les propriétés suivantes :

• Conductivité : ≥ 20 µS/cm

/s à 40 °C; < 70 cST à 104 °F Il s'agit d'un produit de la classe A Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion ► En cas de besoin, prendre des mesures de blindage CEM8 5 Fonction

• L'appareil détecte le débit selon le principe de mesure électromagnétique

• De plus, l'appareil mesure la température du fluide simultanément au débit

• L'appareil dispose d'une interface IO-Link

• L'appareil affiche les valeurs process actuelles

• L'appareil dispose de possibilités étendues pour l'autodiagnostic

• Un mode de simulation simplifie la mise en service du capteur

5.1 Traitement des signaux de mesure

L'appareil génère 2 signaux de sortie selon le paramétrage : OUT1 : 9 options de sélection - Signal de commutation pour le débit - Signal de commutation pour la température - Signal de commutation pour le sens du débit - Signal de commutation pour le compteur à présélection - Signal d'impulsions pour le compteur totalisateur - Signal fréquence pour le débit - Signal fréquence pour la température - IO-Link - OFF (sortie commutée à haute impédance) OUT2 : 7 options de sélection - Signal de commutation pour le débit - Signal de commutation pour la température - Signal de commutation pour le sens du débit - Signal analogique pour le débit - Signal analogique pour la température - Entrée pour un signal externe de remise à zéro du compteur (InD) - OFF (sortie commutée à haute impédance)9

En plus du débit et de la vitesse du fluide, l'appareil détecte le sens du débit

5.2.1 Sélection du sens du débit [Fdir]

Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription "flow direction" Le sens du débit peut être inversé (→ 11.5.9) ► Marquer le sens du débit changé (= nouveau sens positif du débit) sur l'appareil avec l'étiquette fournie Débit... Affichage de la valeur process correspond au sens de débit marqué + (positif) en opposition au sens de débit marqué - (négatif)

5.2.2 Détection du sens du débit [dir.F]

En cas d'activation de [dirF] (→ 11.2.5) le sens du débit est indiqué par un signal de commutation La sortie est activée jusqu'à ce que le débit minimum réglé n'est pas atteint pour la première fois dans le sens négatif du débit (- LFC) (1) Cela signifie : - La sortie est activée si + LFC est dépassé (2) - La sortie est désactivée si + LFC n'est pas atteint (3) + LFC + Q - Q - LFC

Fig 1 : surveillance du sens du débit au moyen de signaux de commutation + Q : sens positif du débit - Q : sens négatif du débit + LFC: sens positif du débit minimum (low flow cut-off)10 - LFC : sens négatif du débit minimum (low flow cut-off) LFC → 5.8 Suppression de faibles débits Sens positif du débit = sens marqué du débit, en cas de réglage usine, marqué par la flèche sur l'appareil ou en cas de change- ment via [Fdir] marqué par l'étiquette fournie (→ 5.2.1)

5.3 Surveillance du volume consommé

L'appareil a trois compteurs totalisateurs internes Les totalisateurs totalisent en permanence la quantité consommée et fournissent trois valeurs process via les paramètres [Vol1], [Vol2] et [VolL] : Totalisateur Valeur process Accès en lecture via IO-Link Vol1 Totalisateur 1 cyclique Vol2 Totalisateur 2 acyclique VolL Life Time Totalisator (= valeur du compteur pour toute la durée de fonctionnement) acyclique Les totalisateurs totalisent seulement les débits supérieurs à la valeur LFC

• 5.8 Suppression de faibles débits Le type de comptage des totalisateurs Vol1 et Vol2 peut être réglé de manière à ce que les valeurs de débit dans le sens négatif soient ignorées, soustraites ou totalisées (→ 5.3.1) Le type de comptage de VolL ne peut pas être réglé Il totalise tous les débits indépendamment du sens du débit Les valeurs process du compteur totalisateur peuvent être indiquées sur l'afficheur (→ 11.3.8) ou consultées via l'interface IO-Link Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions (sortie d'impulsions) ou un signal de commutation (compteur à présélection)

• 5.3.3 Surveillance du volume consommé par signaux d'impulsions

• 5.3.4 Surveillance du volume consommé au moyen d'un signal de commutation (compteur présélection)11

5.3.1 Type de comptage des totalisateurs

Les compteurs totalisateurs prennent en compte le sens du débit pour la totalisation de la quantité consommée (→ Fig. 2). Les types de comptage suivants peuvent être réglés via les paramètres [FPro1] et [FPro2] : [FPro1] [FPro2]* Type de comptage 0+ Les valeurs de débit négatives (en opposition au sens de débit marqué) ne sont pas considérées pour la totalisation – + Les valeurs de débit négatives sont soustraites du volume consommé ++ Toutes les valeurs de débit sont totalisées indépendamment du sens du débit

• [FPro1] = type de comptage pour le totalisateur Vol1 [FPro2] = type de comptage pour le totalisateur Vol212 + Q

Fig 2 : Prise en compte du sens du débit pour la totalisation de la quantité consommée + Q = sens positif du débit - Q = sens négatif du débit V = débit absolu (= total des débits négatif et positif)

Débit inversé en sens négatif

Débit inversé en sens positif Si le sens du débit est inversé, un débit minimum est pris en compte : - LFC en sens négatif ; + LFC en sens positif (→ 5.2.2)13

5.3.2 Remise à zéro du compteur

Les compteurs totalisateurs peuvent être remis à zéro de différentes façons

• 11.3.4 Remise à zéro du compteur manuelle

• 11.3.5 Remise à zéro du compteur contrôlée en fonction du temps

• 11.3.7 Remise à zéro du compteur par un signal externe

• Remise à zéro du compteur via l'interface IO-Link Si le compteur totalisateur n'est pas remis à zéro selon une des méthodes ci- dessus, il est remis automatiquement quand la plage d'affichage maximum est dépassée (débordement) La valeur totale du compteur [VolL] ne peut pas être remise à zéro Le compteur sauvegarde le débit additionné toutes les quelques secondes Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé Une éventuelle perte de données peut donc être de quelques secondes au maximum

5.3.3 Surveillance du volume consommé par signaux d'impulsions

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint Le signal d'impulsion consiste en une brève séquence d'activation et de désactivation de la sortie Les LED d'état de communication sur l'appareil n'indiquent pas l'opération de commutation Les signaux d'impulsion ne sont pas disponibles via l'interface IO-Link.14

5.3.4 Surveillance du volume consommé au moyen d'un signal de

commutation (compteur présélection) La sortie fournit un signal de commutation si le débit réglé sous [ImPS] est atteint La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro Après la remise à zéro du totalisateur, le comptage recommence L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit Le réglage de [rTo1] définit quand la sortie commute et quand le totalisateur Vol 1 est remis à zéro : [rTo1] Sortie Remise à zéro du compteur OFF • La sortie commute si le débit réglé sous [ImPS] est atteint

• La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro

• Le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 11.3.4) ou - si la plage d'affichage maximale est dépassée (débordement) 1, 2, h 1, 2, d 1, 2, w

• La sortie commute seulement si le débit réglé sous [ImPS] est atteint dans le temps réglé

• La sortie reste commutée jusqu'à ce que le compteur soit remis à zéro

• Si la sortie n'est pas commutée, le compteur à présélection est remis à zéro quand la durée réglée est dépassée

• Si la sortie est commutée, le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 11.3.4) ou - si la plage d'affichage maximale est dépassée (débordement) Le réglage de [rTo2] définit quand le totalisateur Vol 2 est remis à zéro Le réglage de [rTo2] n'a aucun effet sur la sortie : [rTo2] Sortie Remise à zéro du compteur OFF Aucun effet sur la sortie • Le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 11.3.4) ou - si la plage d'affichage maximale est dépassée (débordement)15

[rTo2] Sortie Remise à zéro du compteur [rTo2] = 1, 2, h 1, 2, d 1, 2, w Aucun effet sur la sortie • Le compteur à présélection est remis à zéro - si une remise à zéro manuelle est effectuée (→ 11.3.4) ou - si la plage d'affichage maximale est dépassée (débordement) ou - si la durée réglée est dépassée

5.4 Sortie fréquence

L'appareil fournit un signal fréquence qui est proportionnel au débit (vitesse ou débit volumique) ou à la température du fluide Le signal fréquence est entre 0 et 10 kHz dans les limites de l'étendue de mesure Le signal fréquence peut être mis à l'échelle :

• [FrP1] détermine le signal fréquence en Hz qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte L'étendue de mesure peut être mise à l'échelle :

• [FSP1] détermine la valeur mesurée minimum à partir de laquelle une signal fréquence est fourni Note : [FSP1] ne peut pas être réglé pour le mesure de débit

• [FEP1] détermine la valeur mesurée maximum à laquelle le signal fréquence FrP1 est fourni Distance minimum entre [FSP1] et [FEP1] = 20 % de la valeur finale de l’étendue de mesure Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'erreur interne, les signaux fréquence indiqués dans la figure 3 sont fournis En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique OL, crOL ou Err ; → 13) Le signal fréquence pour le cas de défaut est réglable (→ 11.5.11):

• [FOU] = "On" détermine que le signal fréquence passe à la valeur maximale en cas de défaut (130 % FrP1)

• [FOU] = OFF détermine que le signal fréquence est de 0 Hz en cas de défaut

• [FOU] = OU détermine que le signal fréquence se comporte selon les réglages des paramètres actuels en cas de défaut16 Les signaux fréquence ne sont pas disponibles via l'interface IO-Link Mesure de débit Mesure de température MEWMAW FEP FrP =100 %

Fig 3 : Caractéristique de la sortie fréquence

Signal fréquence en kHz

Valeur mesurée (débit ou température)

Etendue de mesure mise à l'échelle MAW : valeur initiale de l'étendue de mesure pour une étendue de mesure sans mise à l'echelle (lors du réglage de la suppression de faibles débits pour Q : Le signal de sortie est égal à MAW + LFC → 5.8) MEW : valeur finale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle FSP : point de départ fréquence si l'étendue de mesure est mise à l'échelle (seulement température) FEP : point de départ fréquence pour une étendue de mesure mise à l'échelle FrP : signal fréquence pour la valeur mesurée maximum OL : plage d'affichage dépassée crOL: plage de détection dépassée (erreur) Err : l'appareil se trouve en état d'erreur17

L'appareil fournit un signal fréquence qui est proportionnel au débit (vitesse ou débit volumique) ou à la température du fluide Le signal analogique de 420 mA correspond à l'étendue de mesure L'étendue de mesure peut être mise à l'échelle :

• [ASP2] détermine à quelle valeur mesurée le signal de sortie est 4 mA

• [AEP2] détermine la valeur mesurée à laquelle correspond le signal de sortie 20 mA Distance minimale entre [ASP2] et [AEP2] = 20 % de la valeur finale de l'étendue de mesure Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure 4 est fourni En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique crUL, UL, OL, crOL ou Err → 13) Le signal analogique en cas de défaut est réglable (→ 11.5.11):

• [FOU] = On détermine que le signal analogique passe à la valeur supérieure (21,5 mA) en cas de défaut

• [FOU] = OFF détermine que le signal analogique passe à la valeur inférieure (3,5 mA) en cas de défaut

• [FOU] = OU détermine que le signal analogique se comporte selon les réglages des paramètres actuels en cas de défaut18 MEWMAW AEPASP -120Q [% MEW] [°C]T -40 -20 90

Fig 4: Caractéristique de sortie analogique selon la norme CEI 60947-5-7

Valeur mesurée (débit ou température)

Etendue de mesure mise à l'échelle Q : débit (valeur de débit négative = en opposition au sens de débit marqué) T : température MAW : valeur initiale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle (Lors du réglage de la suppression des faibles débits pour Q : Le signal de sortie est égal à MAW + LFC → 5.8) MEW : valeur finale de l'étendue de mesure pour une étendue de mesure non mise à l'échelle ASP : valeur minimum de la sortie analogique si l'étendue de mesure est mise à l'échelle AEP valeur maximum de la sortie analogique si l'étendue de mesure est mise à l'échelle UL : plage d'affichage non atteinte OL : plage d'affichage dépassée crUL : plage de détection non atteinte (erreur) crOL : plage de détection dépassée (erreur)19

5.6 Sortie de commutation

OUTx change son état de commutation si les seuils de commutation réglés (vitesse du débit ou débit volumique ou température) sont dépassés ou ne sont pas atteints Fonction hystérésis ou fenêtre peut être sélectionnée Exemple pour la surveillance du débit :

Fig 5: Fonction hystérésis Fig 6: Fonction fenêtre SP = seuil d'enclenchement rP = seuil de déclenchement HY = hystérésis Hno / Fno = normalement ouvert FH = valeur limite supérieure FL = valeur limite inférieure FE = fenêtre Hnc / Fnc = normalement fermé En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SP) est d'abord défini et ensuite le seuil de déclenchement (rP) dont la valeur doit être inférieure Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement ; l'écart reste inchangé En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FH) et la valeur limite inférieure (FL) ont une hystérésis fixe de 0,25% de la valeur finale de l’étendue de mesure Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit20

5.7 Amortissement des valeurs mesurées

La temporisation d'amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas de modification soudaine de la valeur de débit La temporisation d'amortissement réglée mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link La temporisation d'amortissement s'additionne au temps de réponse du capteur (→ Données techniques). Les signaux UL, crUL, OL et crOL (→ 13) sont définis en considérant la temporisation d'amortissement La temporisation d'amortissement n'est effective que pour la mesure du débit

5.8 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles valeurs de débit Un débit inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0)

5.9 Temporisation de démarrage

La temporisation de démarrage [dSt] a un effet sur les sorties de commutation de la surveillance du débit Si la temporisation de démarrage est active ([dSt] > 0) : Dès que le débit dépasse la valeur LFC (→ 5.8), les séquences suivantes se déroulent : > La temporisation de démarrage est démarrée > Les sorties commutent en fonction de la programmation : ACTIVE avec fonction normalement ouverte, INACTIVE avec fonction normalement fermée Une fois que la temporisation de démarrage a commencée, il y a 3 possibilités : 1 Le débit augmente rapidement et atteint le seuil de commutation / plage acceptable pendant [dSt] > Les sorties restent actives 2 Le débit augmente lentement et atteint le seuil de commutation / plage acceptable après écoulement de [dSt] > Les sorties deviennent inactives21

3 Le débit tombe en dessous de [LFC] pendant [dST] > Les sorties sont immédiatement remises à l’état initial [dSt] est arrêté Fig 7: dSt avec fonction hystérésis (Exemple) Condition Réaction 1 Débit Q atteint LFC dSt démarre, la sortie devient active 2 dSt expiré, Q a atteint SP la sortie reste active

Q tombe en dessous de SP mais reste au-dessus de rP la sortie reste active 4 Q tombe en dessous de rP la sortie devient inactive 5 Q atteint de nouveau LFC dST démarre, la sortie devient active 6 dSt expiré, Q n'a pas atteint SP la sortie devient inactive 7 Q atteint SP la sortie devient active22 Fig 8: dSt avec fonction fenêtre (Exemple) Condition Réaction 1 Débit Q atteint LFC dSt démarre, la sortie devient active 2 dSt expiré, Q a atteint la plage acceptable la sortie reste active 3 Q dépasse FH (quitte la plage acceptable) la sortie devient inactive 4 Q tombe de nouveau en dessous de FH la sortie devient de nouveau active 5 Q tombe en dessous de FL (quitte la plage acceptable) la sortie devient de nouveau inactive 6 Q atteint de nouveau LFC dSt démarre, la sortie devient active 7 dSt expiré, Q n'a pas atteint la plage acceptable la sortie devient inactive 8 Q atteint la plage acceptable la sortie devient active23

Cette fonction permet de simuler les valeurs process débit, température et valeurs du compteur totalisateur afin de vérifier le signal de sortie Via les réglages des paramètres crUL, UL, OL et crOL, il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'avertissement (→ 13) Lors du démarrage de la simulation, les valeurs des totalisateurs 1-3 sont figées et ensuite le totalisateur simulé est mis à 1 La valeur de débit simulée a un effet sur le totalisateur simulé Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées La simulation n'a pas d'effet sur les valeurs process actuelles Les sorties se comportent comme réglées avant Pendant la simulation, la valeur initiale reste sauvegardée sans changement même si un débit réel s'écoule En mode de simulation, les messages d'erreur du process actuel ne sont pas affichés Ils sont supprimés par la simulation24

5.11 Couleur des caractères de l'affichage

La couleur des caractères de l'affichage peut être réglée via les paramètres [coLF], [coLT] et [coLV] :

• Réglage permanent de la couleur de l'affichage : - bk/wh (noir/blanc) - yellow (jaune) - green (vert) - red (rouge)

• Changement de couleur de rouge à vert ou vice versa (fig 9) : - r-cF (affichage rouge entre les valeurs limites cFLcFH) - G-cF (afficheur en vert entre les valeurs limites cFLcFH) cFL.T cFL.F cFH.T cFH.F MAW MEW cFLT = valeur limite inférieure pour la température cFLF = valeur limite inférieure pour le débit cFHT = valeur limite supérieure pour la température cFHF = valeur limite supérieure pour le débit MAW = valeur initiale de l'étendue de mesure MEW = valeur finale de l'étendue de mesure Fig 9 : Réglage de couleur fonction fenêtre Les valeurs limites peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes des valeurs réglées pour OUT1 et OUT225

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d’un logiciel IO-Link approprié et d’un câble adaptateur IO-Link Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www ifmcom Avec le matériel et le logiciel approprié, l'interface IO-Link offre les fonctions supplémentaires suivants : - Paramétrage à distance de l'appareil - La transmission des signaux est résistante aux parasites et sans perte de valeurs mesurées - Transmission du paramétrage lors du remplacement d'un appareil ou sur d'autres appareils du même type - Lecture simultanée de toutes les valeurs process (débit, température, totalisateur), des signaux de commutation TOR et de l'état de l'appareil - Affichage étendu des messages d'erreur et d'événement (events) - Consignation sans papier des paramétrages, des valeurs process et des messages de diagnostic

5.12.1 Fonctions supplémentaires via IO-Link

Les fonctions suivantes sont seulement disponibles via l'interface IO-Link : Fonction Explication Clignotement activé / clignotement désactivé Commande standard pour localiser le capteur dans l'installation En cas d'activation : > Les LED d'état de commutation clignotent > Indication sur l'afficheur : "IO-Link" (vert, clignote)26 Fonction Explication Flow Override En cas d'activation : Simulation d'un arrêt du débit (Q = 0) > Toutes les sorties se comportent comme si le débit était arrêté Pendant la simulation, la valeur initiale reste sauvegardée sans changement même si un débit réel s'écoule Lock via system En cas d'activation : Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée 6 Montage ATTENTION Avec des températures de plus de 50°C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F) > Risque de brûlures ► Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel ► Fixer l'étiquette d'avertissement fournie sur le câble du capteur ► S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage ► S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s’écouler à l’endroit du montage L'appareil peut être monté indépendamment de la position si ce qui suit est assuré : - Il n'y a pas de risques de formation de bulles d'air dans le réseau de tuyaux - Les tuyaux sont toujours entièrement remplis Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires27

6.1 Position de montage recommandée

► Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli ► Montage devant ou dans un tuyau montant

6.2 Position de montage non recommandée

Directement avant un tuyau descendant Dans un tuyau descendant28

Directement avant l’évacuation du tuyau Sur le côté d'aspiration d'une pompe

Dans le point le plus haut du système de tuyau F = sens du débit

En cas de montage dans un réseau de tuyau non raccordé à la terre (par ex tuyaux en plastiques), l'appareil doit être mis à la terre (terre fonctionnelle) Des colliers de mise à la terre pour le connecteur M12 sont disponibles en accessoires → www.ifm.com.29

6.4 Installation dans le tuyau

Les appareils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le tube Informations sur des raccords disponibles sur wwwifmcom Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord A AD DC CB B 1 Graisser le filetage du raccord process, de l'adaptateur et du capteur Utiliser une pâte lubrifiante qui est appropriée et homologuée pour l'application 2 Visser l'adaptateur (B) dans le tuyau (A) 3 Insérer les joints (C) et installer l'appareil selon le sens du débit (flow direction) marqué 4 Visser l'adaptateur (B) à la main avec les raccords (D) 5 Serrer fermement les deux adaptateurs par un mouvement opposé : - couple de serrage DN15DN25 : 30 Nm - Couple de serrage DN6 : 15 Nm Après le montage, des bulles d'air dans le système peuvent affecter la mesure ► Solution : Rincer le réseau après le montage pour le dégazer30 7 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :

OUT1 Couleurs selon DIN EN 60947-5-2 BK : noir ; BN : brun ; BU : bleu ; WH : blanc Broche Affectation

• Signal de commutation pour le débit

• Signal de commutation pour la température

• Signal de commutation pour le sens du débit

• Signal de commutation pour le compteur à présélection

• Signal d'impulsions pour le compteur totalisateur

• Signal fréquence pour le débit

• Signal fréquence pour la température

• Signal de commutation pour le débit

• Signal de commutation pour la température

• Signal de commutation pour le sens du débit

• Signal analogique pour le débit

• Signal analogique pour la température

• Entrée pour un signal externe de remise à zéro du compteur (InD)

Exemples de circuits :

2 x commutation négative

1 x commutation négative / 1 x analogique

3 BU 4 BK 2 WH 1 BN32 8 Eléments de service et d'indication

1 et 2 : Etat de commutation LED

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée)

• LED 2 = état de commutation OUT2 (allumé si la sortie 2 est commutée) 3 : Afficheur TFT

• Indication des valeurs process actuelles (débit, température, totalisateur)

• Affichage des paramètres et valeurs de paramètres 4 : Bouton [▲] et [▼]

• Sélectionner le paramètre

• Changer la valeur du paramètre (en appuyant longtemps sur le bouton)

• Changement de l'affichage de la valeur process en mode de fonctionnement normal (mode RUN)

• Verrouillage / déverrouillage (appui sur les boutons-poussoirs > 10 secondes) 5 : Bouton [● ] = Enter

• Passer du mode RUN au menu principal

• Passer au mode de réglage

• Validation de la valeur de paramètre réglée Eclairage d'afficheur :

• Température de l'appareil > 70°C : luminosité automatiquement réduite

• Température de l'appareil ≥ 100°C : afficheur automatiquement désactivé33

9.1 Affichage de la valeur process (RUN)

Il est possible de choisir entre trois affichages de la valeur process pendant le fonctionnement : ► Appuyer sur le bouton-poussoir [▲ ] ou [▼]. > L'afficheur change entre l'affichage standard et deux autres vues > Après 30 secondes, l'appareil retourne à l'affichage standard Running

Totaliser 1 1: A󰀩chage standard comme déni sous [diS.L] (→ 11.5.2)2: Aperçu général de toutes les valeurs process3: Aperçu des valeurs du totalisateur34

Affichage de la valeur process (RUN)

9.3 Fonctions étendues EF

Paramètres Explication et possibilités de réglage rES Restaurer les réglages usine Info Affichage des informations sur l'appareil OUT1 Configuration sortie 1 OUT2 Configuration sortie 2 CGF Configuration réglages de base TOTL Indication des valeurs du totalisateur MEM Indication min / max Valeurs process DIS Configuration de l’affichage COLR Configuration couleur de l'affichage SIM Configuration mode de simulation36

9.4 Sous-menus OUT1 et OUT2

Explication du sous-menu OUT1 Paramètres Explication et possibilités de réglage SEL1 Paramètre de mesure standard pour l'évaluation de OUT1: FLOW (débit) ou TEMP (température) ou1 Fonction de sortie pour OUT1 :

• Débit : Hno, Hnc, Fno, Fnc, ImP, OFF, FRQ, dirF

• Température : Hno, Hnc, Fno, Fnc, OFF, FRQ Hno = signal de commutation avec fonction hystérésis normalement ouvert Hnc = signal de commutation avec fonction hystérésis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé = surveillance du volume consommé (fonction totalisateur) OFF = sortie non commutée (haute impédance) FRQ = signal fréquence dirF = détection du sens du débit SP1 Seuil d'enclenchement pour OUT1 rP1 Seuil de déclenchement pour OUT1 FH1 Valeur limite supérieure pour OUT1 FL1 Valeur limite inférieure pour OUT1 Valeur d'impulsions = débit pour lequel 1 impulsion est fournie Configuration de la sortie pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation) FSP1 Point de départ pour OUT1, seulement pour SEL1 = TEMP (température) FEP1 Point final pour OUT1 FrP1 Fréquence pour le point final FEP1 sur OUT1 FOU1 Comportement de OUT1 en cas de défaut interne : OU = La sortie est commutée comme défini par les paramètres, indé- pendamment du cas de défaut On = La sortie est activée / le signal fréquence passe à la valeur maximale OFF = La sortie est désactivée / le signal fréquence passe à 0 Si ou1 = ImP, FOU1 n'est pas disponible38 Explication du sous-menu OUT2 Paramètres Explication et possibilités de réglage SEL2 Paramètre de mesure standard pour l'évaluation de OUT2 : FLOW (débit) ou TEMP (température) ou2 Fonction de sortie pour OUT2 :

Hno = signal de commutation avec fonction hystérésis normalement ouvert Hnc = signal de commutation avec fonction hystérésis normalement fermé Fno = signal de commutation avec fonction fenêtre normalement ouvert Fnc = signal de commutation avec fonction fenêtre normalement fermé = entrée pour un signal externe de remise à zéro du compteur OFF = sortie non commutée (haute impédance) dirF = détection du sens du débit = signal analogique 420 mA SP2 Seuil d'enclenchement pour OUT2 rP2 Seuil de déclenchement pour OUT2 FH2 Valeur limite supérieure pour OUT2 FL2 Valeur limite inférieure pour OUT2 ASP2 Valeur minimum de la sortie analogique pour OUT2 AEP2 Valeur maximum de la sortie analogique pour OUT2 Remise du totalisateur Vol1 via un signal externe :

+EDG, -EDG, HIGH, LOW

FOU2 Comportement de OUT2 en cas de défaut interne : OU = La sortie est commutée comme défini par les paramètres, indé- pendamment du cas de défaut On = La sortie est activée / le signal analogique passe à 21,5 mA OFF = La sortie est désactivée / le signal analogique passe à 3,5 mA39

9.5 Sous-menus CFG et TOTL

OFF - + 0 + + + - + 0 + + +40 Explication sous-menu CFG Paramètres Explication et possibilités de réglage uniF Unité de mesure standard pour le débit : m/s, l/min*, m

/h, gal/min, gal/h, fl oz/min, ft/s (*SM4: ml/min) uniT Unité de mesure standard pour la température : °C ou °F dAP Amortissement des valeurs mesurées pour la sortie de commutation en secondes (seulement débit) dSt Temporisation de démarrage (startup delay) en secondes (seulement débit) P-n Logique de commutation des sorties : PnP ou nPn LFC Suppression de faibles débits (low flow cut-off) Fdir Sens du débit : + ou – Explication du sous-menu TOTL Paramètres Explication et possibilités de réglage rTo1 Remise à zéro du totalisateur Vol1 : OFF, resT ou durée rTo2 Remise à zéro du totalisateur Vol2 : OFF, resT ou durée FPro1 Type de comptage du totalisateur Vol1 : 0+ ou – + ou ++ FPro2 Type de comptage du totalisateur Vol2 : 0+ ou – + ou ++ Vol1 Indication de la valeur actuelle du compteur totalisateur 1 Vol2 Indication de la valeur actuelle du compteur totalisateur 2 VolL Indication de la valeur actuelle pendant tout le temps de fonctionnement41

9.6 Sous-menu MEM et DIS

25 50 75 100 OFF42 Explication du sous-menu MEM Paramètres Explication et possibilités de réglage LoF Valeur minimale du débit mesuré dans le process HiF Valeur maximale du débit mesuré dans le process LoT Valeur minimale de la température mesurée dans le process HiT Valeur maximale de la température mesurée dans le process Explication du sous-menu DIS Paramètres Explication et possibilités de réglage LanG Langue du menu : DE ou EN ou FR diSL Affichage de la valeur process standard (dans la unité de mesure stan- dard sélectionnée) L1 = valeur process actuelle pour le débit L2Temp = valeur process actuelle pour le débit et la température L2Totl = valeur process actuelle pour le débit et le totalisateur Vol1 L3 = valeur process actuelle pour le débit et la température et le totalisateur Vol1 diSU Fréquence de rafraîchissement de l'affichage: d1 = High d2 = Medium d3 = Low diSR Rotation de l'afficheur : 0°, 90°, 180°, 270° diSB Luminosité de l'afficheur : 25 %, 50 %, 75 %, 100 %, OFF (affichage de la valeur mesurée désactivé en mode RUN)43

cFLF coL.T cFHT COLR cFLT coL.V bk/wh red green yellow r-cF G-cF bk/wh red green yellow bk/wh red green yellow r-cF G-cF44 Explication du sous-menu COLR Paramètres Explication et possibilités de réglage coLF Couleur des caractères de l'affichage pour la valeur de débit cFHF Valeur limite supérieure du changement de couleur pour la mesure de débit cFLF Valeur limite inférieure pour le changement de couleur pour la mesure de débit coLT Couleur des caractères de l'affichage pour la valeur de température cFHT Valeur limite supérieure pour le changement de couleur pour la mesure de température cFLT Valeur limite inférieure pour le changement de couleur pour la mesure de température coLV Couleur de l'affichage pour la valeur du totalisateur Vol1 bk/wh noir/blanc en permanence yellow jaune en permanence green vert en permanence red rouge en permanence r-cF Afficheur en rouge entre les valeurs limites cFLcFH, en dehors l'afficheur devient vert G-cF Afficheur en vert entre les valeurs limites cFLcFH, en dehors l'afficheur devient rouge Explication du sous-menu SIM Paramètres Explication et possibilités de réglage SFLW Valeur de débit simulée STMP Valeur de température simulée crUL Valeur mesurée inférieure à la plage de détection → message d'erreur

Valeur mesurée inférieure à la plage d'affichage → message d'avertisse- ment

Valeur mesurée dépasse la plage d'affichage → message d'avertisse- ment crOL Valeur mesurée dépasse la plage de détection → message d'erreur STim Durée de la simulation en minutes SOn Etat de la simulation : OFF, On45

10 Mise en service Après la mise sous tension et l'écoulement du retard à la disponibilité d'env 5 s, l'appareil se trouve en mode RUN (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés

• Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation : - ACTIVE pour la fonction normalement ouvert (Hno / Fno) - INACTIVE pour la fonction normalement fermé (Hnc / Fnc) - ACTIVE pour la détection du sens (dirF) - INACTIVE pour la sortie fréquence (FRQ) - INACTIVE pour la surveillance du volume consommé (ImP)

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est de 20 mA pendant le retard à la disponibilité 11 Paramétrage ATTENTION Avec des températures de plus de 50°C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F) > Risque de brûlures ► Ne pas toucher l'appareil avec les mains ► Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement Des changements du paramétrage, avec l’installation en marche, peuvent affecter son mode de fonctionnement ► S'assurer du bon fonctionnement de l'installation Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé46 Un paramétrage peut également être effectué via l'interface IO-Link

11.1 Paramétrage général

1 Passer du mode RUN au menu principal [

2 Sélection du paramètre souhaité [▲] ou [▼] 3 Passer au mode de réglage [

4 Changement de la valeur de paramètre [▲] ou [▼] > 1 s 5 Validation de la valeur de paramètre réglée [

6 Retour au mode RUN > 30 secondes (timeout) Si [ Locked via Communication] est affiché lors de la tentative de modifier une valeur de paramètre, une communication IO-Link est active (blocage temporaire) Si [ Locked via system] est affiché, le capteur est verrouillé en permanence par le logiciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage

11.1.1 Sélectionner sous-menu

] pour passer de l'affichage de la valeur process au menu principal 2 Sélectionner le menu EF avec [▼] et appuyer sur [

3 Sélectionner le sous-menu avec [▼] et appuyer sur [

11.1.2 Passage à l'affichage de la valeur process (mode RUN)

Il y a deux possibilités : 1 Attendre 30 secondes (→ 11.1.4 Timeout) 2 Appuyer sur [▲]ou [▼] pour aller au menu précédent ou suivant.

11.1.3 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle A la livraison : non verrouillé Verrouiller : ► S'assurer que l'appareil est en mode de fonctionnement normal47

► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [ Set menu lock] soit affiché Durant le fonctionnement : [] est affiché si l'on essaie de changer les valeurs des paramètres Déverrouiller : ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] et [▼]} simultanément pendant 10 s jusqu'à ce que [Reset menu lock] soit affiché Via l'interface IO-Link, les boutons de réglage peuvent être verrouillés à l'aide de la commande [Lock via system] de manière à ce que le paramétrage sur l'appareil ne soit plus possible

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

11.2 Réglages pour la surveillance du débit

11.2.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler le signal de commutation : - Hno = Fonction hystérésis / normalement ouvert - Hnc = Fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie est activée ► Sélectionner [rPx] et régler la valeur à laquelle la sortie est désactivée Menu OUTx : [SELx] [oux] [SPx] [rPx]

11.2.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et régler le signal de commutation : - Fno = Fonction fenêtre / normalement ouvert - Fnc = Fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre Menu OUTx : [SELx] [oux] [FHx] [FLx]48

11.2.3 Signal de commutation pour le sens du débit OUT1 ou OUT2

► Sélectionner [SELx] et régler FLOW ► Sélectionner [oux] et sélectionner la détection du sens : dirF > La sortie commute en cas d'inversion du sens du débit (→ 5.2.2) Menu OUTx : [SELx] [oux]

11.2.4 Signal fréquence débit OUT1

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SEL1] et régler FLOW ► Sélectionner [ou1] et sélectionner le signal fréquence : FRQ ► Sélectionner [FEP1] et régler la valeur maximale du débit pour laquelle la fréquence réglée en FrP1 est fournie ► Sélectionner [FrP1] et régler la fréquence souhaitée Menu OUT1 : [SEL1] [ou1] [FEP1] [FrP1]

11.2.5 Signal analogique débit OUT2

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SEL2] et régler FLOW ► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA) ► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA ► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA Menu OUT2 : [SEL2] [ou2] [ASP2] [AEP2]

11.3 Réglages pour la surveillance du volume consommé

11.3.1 Type de comptage des totalisateurs

► Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol1 ► Sélectionner [FPro2] et régler le type de comptage pour le totalisateur Vol2 0+ = totalisation uniquement des valeurs de débit positives -+ = totalisation des valeurs de débit avec signe correct ++ = toutes les valeurs de débit sont totalisées indépendamment du sens du débit Menu TOTL : [FPro1] [FPro2]49

11.3.2 Contrôle du volume par sortie d'impulsions OUT1

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SEL1] et régler FLOW ► Sélectionner [ou1] et régler la sortie d'impulsions : ImP ► Sélectionner [ImPS] et régler la valeur d'impulsions (= débit pour lequel une impulsion est fournie) : 1 Sélectionner la plage de réglage avec [▲] ou [▼]. 2 Appuyer brièvement sur [

] pour valider la plage de réglage 3 Régler la valeur numérique souhaitée avec [▲] ou [▼]. 4 Appuyer brièvement sur [

] pour appliquer la valeur ► Sélectionner [ImPR] et régler YES Menu OUT1 : [SEL1] [ou1] [ImPS] [ImPR]

11.3.3 Contrôle du volume par compteur à présélection OUT1

► Sélectionner [uniF] et régler l’unité de mesure ► Sélectionner [SEL1] et régler FLOW ► Sélectionner [ou1] et régler la sortie d'impulsions : ImP ► Sélectionner [ImPS] et régler le volume pour lequel la sortie 1 commute ► Sélectionner [ImPR] et régler no Menu OUT1 : [SEL1] [ou1] [ImPS] [ImPR]

11.3.4 Remise à zéro du compteur manuelle

► Sélectionner [rTo1] pour le totalisateur Vol1 ou [rTo2] pour le totalisateur Vol2 et régler rEST > Le totalisateur correspondant est remis à zéro Menu TOTL : [rTo1] [rTo2]

11.3.5 Remise à zéro du compteur contrôlée en fonction du temps

► Sélectionner [rTo1] pour le totalisateur Vol1 ou [rTo2] pour le totalisateur Vol2 et régler la valeur souhaitée (intervalles d'heures, de jours ou de semaines) > Le totalisateur correspondant est remis à zéro automatiquement avec la valeur maintenant réglée Menu TOTL : [rTo1] [rTo2]

11.3.6 Désactiver la remise à zéro du compteur

► Sélectionner [rTo1] pour le totalisateur Vol1 ou [rTo2] pour le totalisateur Vol2 et régler OFF > Le totalisateur correspondant n'est remis à zéro qu'après un débordement Menu TOTL : [rTo1] [rTo2]50

11.3.7 Remise à zéro du compteur par un signal externe

► Sélectionner [ou2] et régler In.D. ► Sélectionner [DIn2] et régler un signal externe de remise à zéro du compteur : - HIGH = remis avec signal haut - LOW = remise avec signal bas - +EDG = remise pour le front montant - –EDG = remise pour le front descendant > Le totalisateur Vol1 est remis à zéro Une remise à zéro externe du compteur est seulement possible pour le totalisateur Vol1 Menu OUT2 : [ou2] [DIn2]

11.3.8 Lire les valeurs de consommation

► Sélectionner [Vol1], [Vol2] ou [VolL] pour afficher la valeur du compteur correspondant : - [Vol1] = valeur actuelle du compteur totalisateur 1 - [Vol2] = valeur actuelle du compteur totalisateur 2 - [VolL] = valeur actuelle du compteur Life Time Totalisator Menu TOTL : [Vol1] [Vol2] [VolL]

11.4 Réglages pour la surveillance de la température

11.4.1 Surveillance des valeurs limites OUT1 ou OUT2 / fonction hystérésis

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SELx] et régler TEMP ► Sélectionner [oux] et régler le signal de commutation : - Hno = Fonction hystérésis / normalement ouvert - Hnc = Fonction hystérésis / normalement fermé ► Sélectionner [SPx] et régler la valeur à laquelle la sortie est activée ► Sélectionner [rPx] et régler la valeur à laquelle la sortie est désactivée Menu OUTx : [SELx] [oux] [SPx] [rPx]

11.4.2 Surveillance des valeurs limites OUT1 ou OUT2 / fonction fenêtre

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SELx] et régler TEMP ► Sélectionner [oux] et régler le signal de commutation : - Fno = Fonction fenêtre / normalement ouvert - Fnc = Fonction fenêtre / normalement fermé ► Sélectionner [FHx] et régler la valeur limite supérieure de la fenêtre ► Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre Menu OUTx : [SELx] [oux] [FHx] [FLx]51

11.4.3 Signal fréquence température OUT1

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SEL] et régler TEMP ► Sélectionner [ou1] et sélectionner la fonction de fréquence : FRQ ► Sélectionner [FSP1] et régler la valeur de température minimale à partir de laquelle un signal fréquence est fourni ► Sélectionner [FEP1] et régler la valeur de débit maximale pour laquelle la fréquence réglée en FrP1 est fournie ► Sélectionner [FrP1] et régler la fréquence souhaitée Menu OUT1 : [SEL1] [ou1] [FSP1] [FEP1] [FrP1]

11.4.4 Signal analogique température OUT2

► Sélectionner [uniT] et régler l’unité de mesure ► Sélectionner [SEL2] et régler TEMP ► Sélectionner [ou2], puis sélectionner le signal analogique : I (4...20 mA) ► Sélectionner [ASP2] et régler la valeur correspondante au 4 mA ► Sélectionner [AEP2] et régler la valeur correspondante au 20 mA Menu OUT2 : [SEL2] [ou2] [ASP2] [AEP2]

11.5 Réglages utilisateur (option)

11.5.1 Langue du menu

► Sélectionner [LanG] et régler la langue du menu : - DE = allemand - EN = anglais - FR = français Menu DIS : [LanG]52

11.5.2 Affichage standard

► Sélectionner [diSL] et régler l'affichage de la valeur process : - L1 = valeur process actuelle pour le débit - L2Temp = valeur process actuelle pour le débit et la température - L2Totl = valeur process actuelle pour le débit et le totalisateur Vol1 - L3 = valeur process actuelle pour le débit et la température et le totalisateur Vol1 ► Sélectionner [diSU] et régler la fréquence de rafraîchissement de l'affichage : - d1 = High - d2 = Medium - d3 = Low ► Sélectionner [diSR] et régler l'orientation de l'affichage : 0°, 90°, 180°, 270° ► Sélectionner [diSB] et régler la luminosité de l'affichage : 25 %, 50 %, 75 %, 100 % ou OFF (= Mode d'économie d'énergie L'affichage est désactivé en mode de fonctionnement Les messages d'erreur sont affichés même si l'afficheur est désactivé Activation de l'affichage en appuyant sur n'importe quel bouton) Menu DIS : [diSL] [diSU] [diSR] [diSB]

11.5.3 Unité de mesure standard pour le débit

► Sélectionner [uniF] et régler l'unité de mesure pour l'affichage standard (→ 11.5.2) m/s ml/min l/min m

/h gal/min gal/h fl oz/min ft/s SM4x x x x x x x x SM6 / SM7 / SM8 x x x x x x x Régler [uniF] avant la configuration des sorties La quantité consommée (valeur du compteur) est affichée automati- quement avec l'unité de mesure assurant un maximum d'exacti- tude Menu CFG : [UniF]

11.5.4 Unité de mesure standard pour la température

► Sélectionner [uniT] et régler l'unité de mesure pour l'affichage standard (→ 11.5.2) : °C oder °F Régler [uniT] avant la configuration des sorties Menu CFG : [uniT]53

11.5.5 Amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur τ 63 %). Menu CFG : [dAP]

11.5.6 Temporisation de démarrage

► Sélectionner [dSt] et régler la temporisation de commutation en secondes Menu CFG : [dSt]

11.5.7 Logique de commutation des sorties

► Sélectionner [P-n] et régler PnP ou nPn Menu CFG : [P-n]

11.5.8 Suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un débit est considéré comme nul Menu CFG : [LFC]

11.5.9 Sens du débit

► Sélectionner [Fdir] et régler le sens du débit : + = Débit dans le sens de la flèche de marquage (= réglage usine) – =Débit dans le sens inverse de la flèche de marquage ► Couvrir la flèche de marquage avec l'étiquette autocollante fournie (→ 5.2.1) Menu CFG : [Fdir]54

11.5.10 Couleur des caractères de l'affichage

► Sélectionner [coLF] pour le débit ou [coLT] pour la température et régler la couleur des caractères de la valeur process dans l'affichage standard : - bk/wh = noir/blanc en permanence - yellow = jaune en permanence - green = vert en permanence - red = Rouge en permanence - r-cF = Afficheur en rouge entre les valeurs limites cFLcFH, en dehors l'afficheur devient vert - G-cF = Afficheur en vert entre les valeurs limites cFLcFH, en dehors l'afficheur devient rouge ► Sélectionner [cFHx] et [cFLx] et régler les valeurs limites pour la fenêtre couleur : - cFHF = valeur limite supérieure pour le débit - cFLF = valeur limite inférieure pour le débit - cFHT = valeur limite supérieure pour la température - cFLT = valeur limite inférieure pour la température ► Sélectionner [coLV] et régler la couleur des caractères du totalisateur Vol1 : - bk/wh = noir/blanc en permanence - yellow = jaune en permanence - green = vert en permanence - red = Rouge en permanence Menu COLR : [coLF] [coLT] [cFHF] [cFLF] [cFHT] [cFLT] [coLV]55

11.5.11 Comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler le comportement de la sortie 1 en cas de défaut : Sortie de commutation - On = la sortie 1 est fermée en cas de défaut - OFF = la sortie 1 est ouverte en cas de défaut - OU = la sortie 1 est commutée comme défini par les paramètres, indépendamment du cas de défaut Sortie fréquence - On = le signal fréquence passe à la valeur de défaut maximum (→ 5.4) - OFF = le signal fréquence passe à la valeur de défaut minimum (→ 5.4) - OU =

signal fréquence correspond à la valeur mesurée ► Sélectionner [FOU2] et régler le comportement de la sortie 2 en cas de défaut : Sortie de commutation - On = la sortie 2 est fermée en cas de défaut - OFF = la sortie 2 est ouverte en cas de défaut - OU = la sortie 2 est commutée comme défini par les paramètres, indépendamment du cas de défaut Sortie analogique - On = le signal analogique passe à la valeur de défaut maximum (→ 5.5) - OFF = le signal analogique passe à la valeur de défaut minimum (→ 5.5) - OU = le signal analogique correspond à la valeur mesurée Si [ou1] = ImP (surveillance du volume consommé) est sélection- né, le paramètre [FOUx] n'est pas disponible Les impulsions / signaux de commutation continuent à être fournis indépendam- ment du cas de défaut Menu OUT1 : [FOU1] Menu OUT2 : [FOU2]56

11.5.12 Restaurer les réglages usine

► Sélectionner [rES] ► Appuyer brièvement sur [

► Maintenir appuyé [▲] ou [▼]. > [----] est affiché ► Appuyer brièvement sur [

> L'appareil redémarre

• 15 Réglage usine Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction Menu EF : [rES]

11.6 Fonctions de diagnostic

11.6.1 Lire les valeurs minimum et maximum

► Sélectionner [Lox] ou [Hix] pour afficher la valeur de process la plus haute ou la plus basse : - [LoF] = valeur minimale du débit volumique mesuré dans le process - [HiF] = valeur maximale du débit volumique mesuré dans le process - [LoT] = valeur minimale de la température mesurée dans le process - [HiT] = valeur maximale de la température mesurée dans le process Effacer la mémoire : ► Sélectionner [Lox] ou [Hix] ► Maintenir appuyé [▲] et [▼]. > [----] est affiché ► Appuyer brièvement sur [

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois Menu MEM : [LoF] [HiF] [LoT] [HiT]

► Sélectionner [SFLW] et régler la valeur de débit à simuler ► Sélectionner [STMP] et régler la valeur de température à simuler ► Sélectionner [STim] et régler la durée de la simulation ► Sélectionner [SOn] et régler la fonction : - On = La simulation commence Les valeurs sont simulées pendant la durée réglée sous [STim] Annulation avec n'importe quel bouton - OFF = Simulation non active Menu SIM : [SFLW] [STMP] [STim] [SOn]57

12 Fonctionnement Les valeurs process à afficher en permanence peuvent être prédéfinies (→ 11.5.2 Affichage standard) Il est possible de déterminer une unité par défaut pour la mesure du débit et la mesure de la température (→ 11.5.3 et → 11.5.4) Contrairement à l'affichage de défaut préréglé, l'affichage peut être changé en appuyant sur le bouton [▲] ou [▼] → 9.1 Affichage de la valeur process (RUN) 13 Correction d'erreurs L'appareil dispose de possibilités étendues pour l'autodiagnostic Il se surveille automatiquement pendant le fonctionnement Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé De plus, les messages d'erreur sont disponibles via IO-Link Les signaux d'état sont classifiés selon la recommandation Namur NE107 Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché En cas de défaillance d'une des valeurs process, les autres valeurs process continuent à être disponibles Des fonctions de diagnostic supplémentaires sont disponibles via IO-Link

• description des interfaces IODD sur www.ifm.com. Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs ERROR ERROR --- Appareil défectueux / mauvais fonction- nement FOU Remplacer l'ap- pareil éteinte éteinte --- Tension d'alimenta- tion trop basse éteinte Vérifier la tension d'alimentation Modifier le réglage [diSB] (→ 11.5.2) --- --- --- Température de l'appareil trop élevée Afficheur désactivé OU Vérifier la tempéra- ture de l'appareil58 Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs --- --- --- Température de l'appareil trop élevée Luminosité réduite de l'affichage OU Vérifier la tempéra- ture de l'appareil PARA Pa- rameter Error --- Paramétrage en dehors de la plage valable FOU Répéter le paramé- trage ERROR Flow Error --- Erreur de mesure de débit FOU Vérifier la mesure de débit Remplacer l'appareil ERROR Temp Error --- Erreur lors de la me- sure de température FOU Vérifier la mesure de température Rem- placer l'appareil crOL Critical over limit --- Dépassement critique de la plage de détection FOU Vérifier la plage de débit / plage de température crUL Critical under limit --- Non atteinte critique de la plage de détection FOU Vérifier la plage de débit / plage de température --- Short circuit OUT1/ OUT2 OUT1 OUT2 Court-circuit OUT1 et OUT2 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2 --- Short circuit OUT1 OUT1 court-circuit OUT1 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de com- mutation OUT159

Ligne des va- leurs process Ligne de titre LED d'état Type Description Comportement de la sortie Correction d'erreurs --- Short circuit OUT2 OUT2 court-circuit OUT2 --- Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de com- mutation OUT2 OL Over limit --- Plage de détection dépassée OU Vérifier la plage de débit / plage de température UL Under limit --- Plage de détection non atteinte OU Vérifier la plage de débit / plage de température Lock via key --- --- Boutons de réglage sur l'appareil verrouil- lés, modification des paramètres refusée OU Déverrouiller l'appareil (→ 11.1.3) Lock via commu- nication --- --- Le paramétrage est bloqué via des bou- tons, le paramétrage via la communication IO-Link est actif OU Terminer le paramé- trage via la commu- nication IO-Link Lock via system --- --- Boutons de réglage verrouillés via le logiciel de paramé- trage, la modification des paramètres est refusée OU Déverrouiller l'ap- pareil via l'interface IO-Link au moyen du logiciel de para- métrage IO-Link IO-Link flash OUT1 OUT2 Fonction IO-Link pour l'identification optique de l'appareil est active OU Désactiver la fonc- tion IO-Link Plage d'affichage / plage de détection → 5.5, Fig 160 Erreur En cas de défaut les sorties se comportent selon le réglage des para- mètres [FOU1] et [FOU2] (→ 11.5.11) Avertissement LED clignote LED clignote rapidement 14 Maintenance, réparation et recyclage Normalement, il n'est pas nécessaire de prendre des mesures relatives à la maintenance ► Définir des intervalles de vérification du calibrage adaptés aux exigences du process Recommandation : tous les 12 mois En cas d'utilisation de fluides ayant une tendance à la formation de dépôts : ► Vérifier le tube de mesure à intervalles réguliers et le nettoyer si nécessaire L'appareil ne doit être réparé que par le fabricant ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur 15 Réglage usine Paramètres SM4020 SM4120 SM6020 SM6120 SM6420 SM6621 SM7020 SM7120 SM7420 SM7621 SM8020 SM8120 SM8420 SM8621 SM8030 SM8130 SEL1 FLOW FLOW FLOW FLOW FLOW FLOW FLOW FLOW ou1 Hno Hno Hno Hno Hno Hno Hno Hno SP1 / FH1
