РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SM8120 IFM
Notice d'utilisation
Débitmètre électromagnétique
SMxx2x
SMxx3x

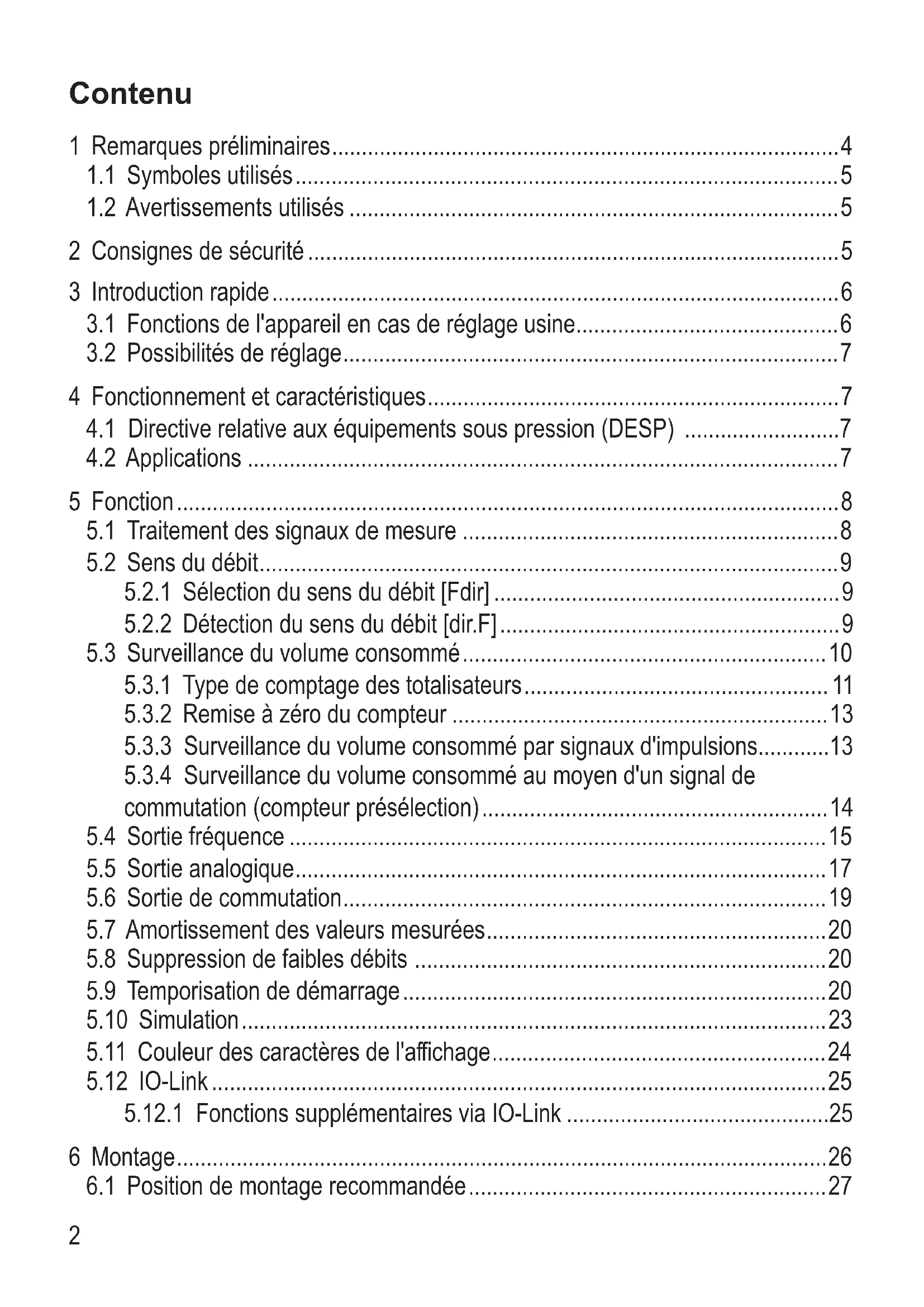

Contenu
1 Remarques préliminaires 4
1.1 Symboles utilisés.... 4
1.2 Avertissements.... 4
2 Consignes de sécurité 5
2.1 Cybersécurité.... 5
3 Transport, manutention et stockage 6
4 Usage prévu.... 7
4.1 Applications 7
5 Fonctionnement 8
5.1 Options pour la sortie OUT1 8
5.2 Options pour la sortie OUT2....9
5.3 IO-Link 9
6 Montage.... 10
6.1 Raccord process.... 10
6.2 Position de montage.... 11
6.2.1 Position de montage recommandée 11
6.2.2 Position de montage déconseillée 12
7 Raccordement électrique.... 13
8 Eléments de service et d'indication 15
9 Menu.... 16

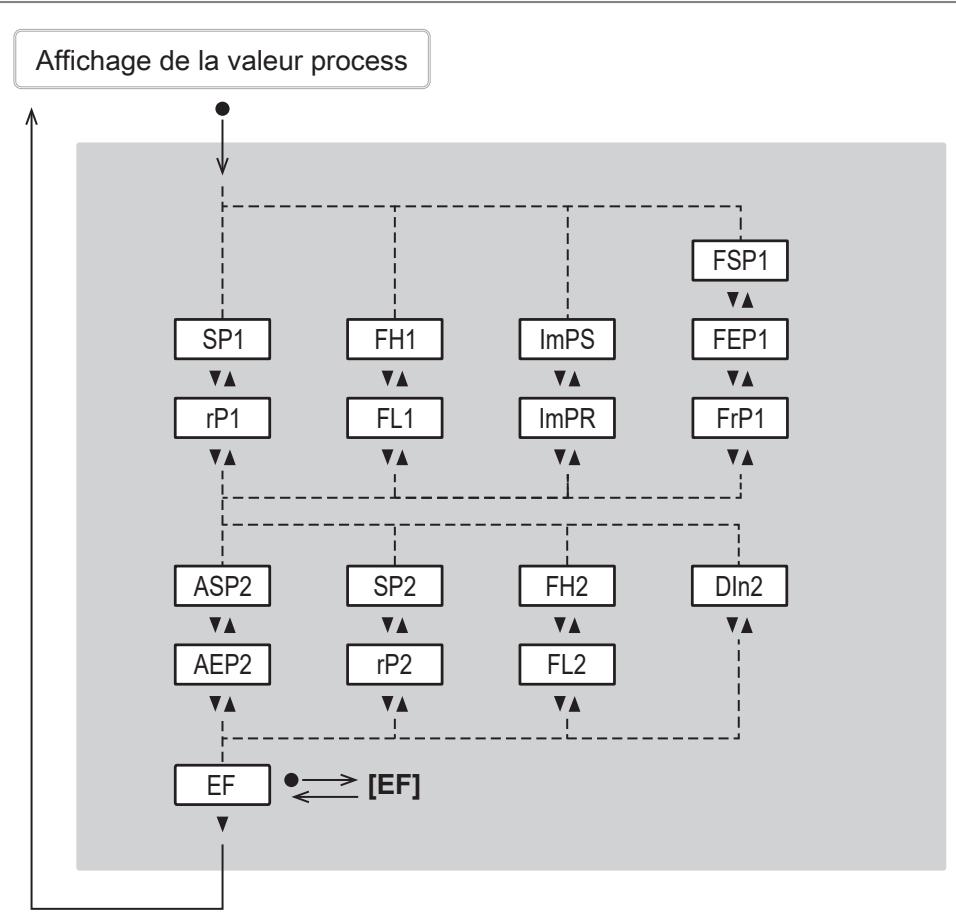

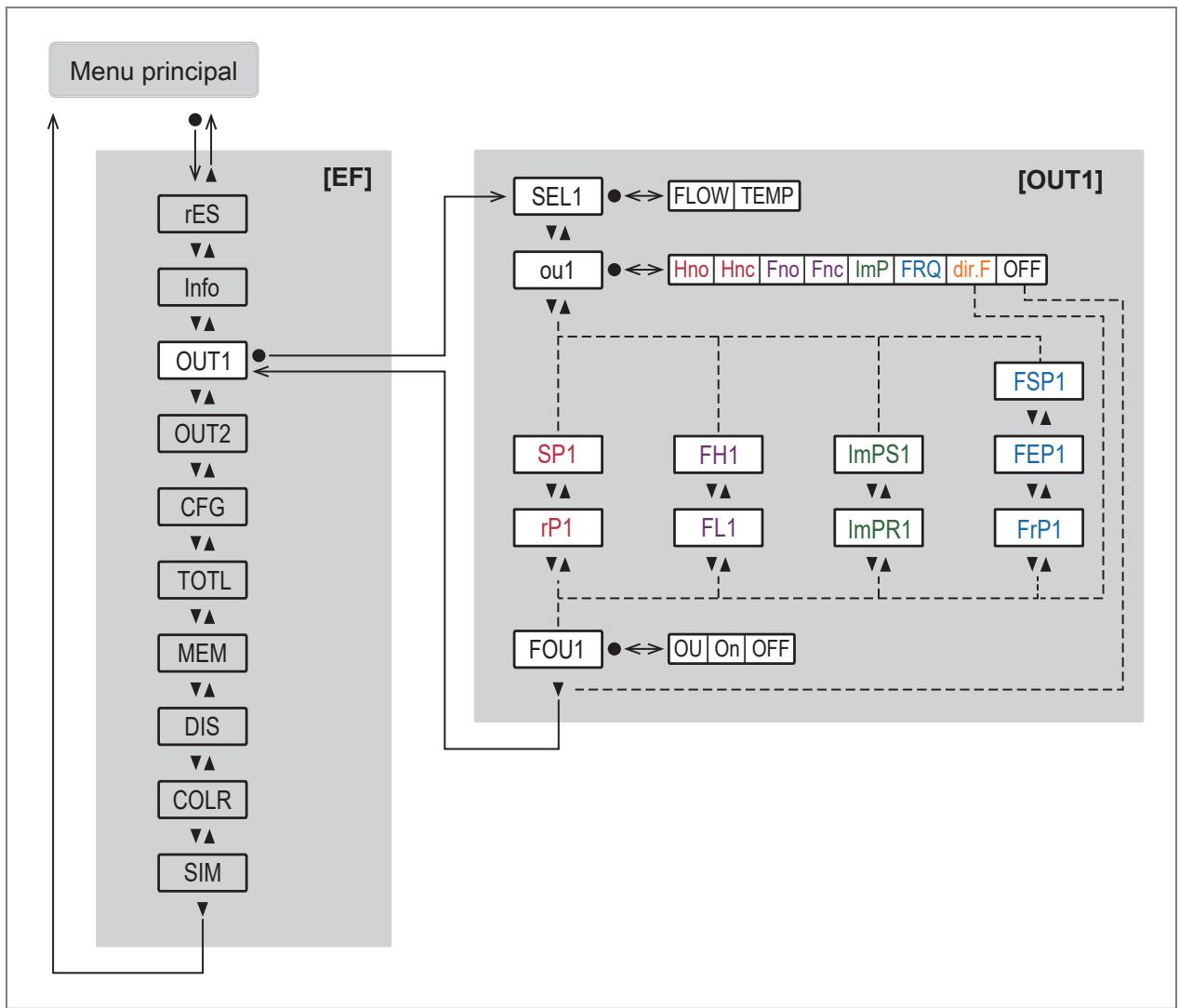

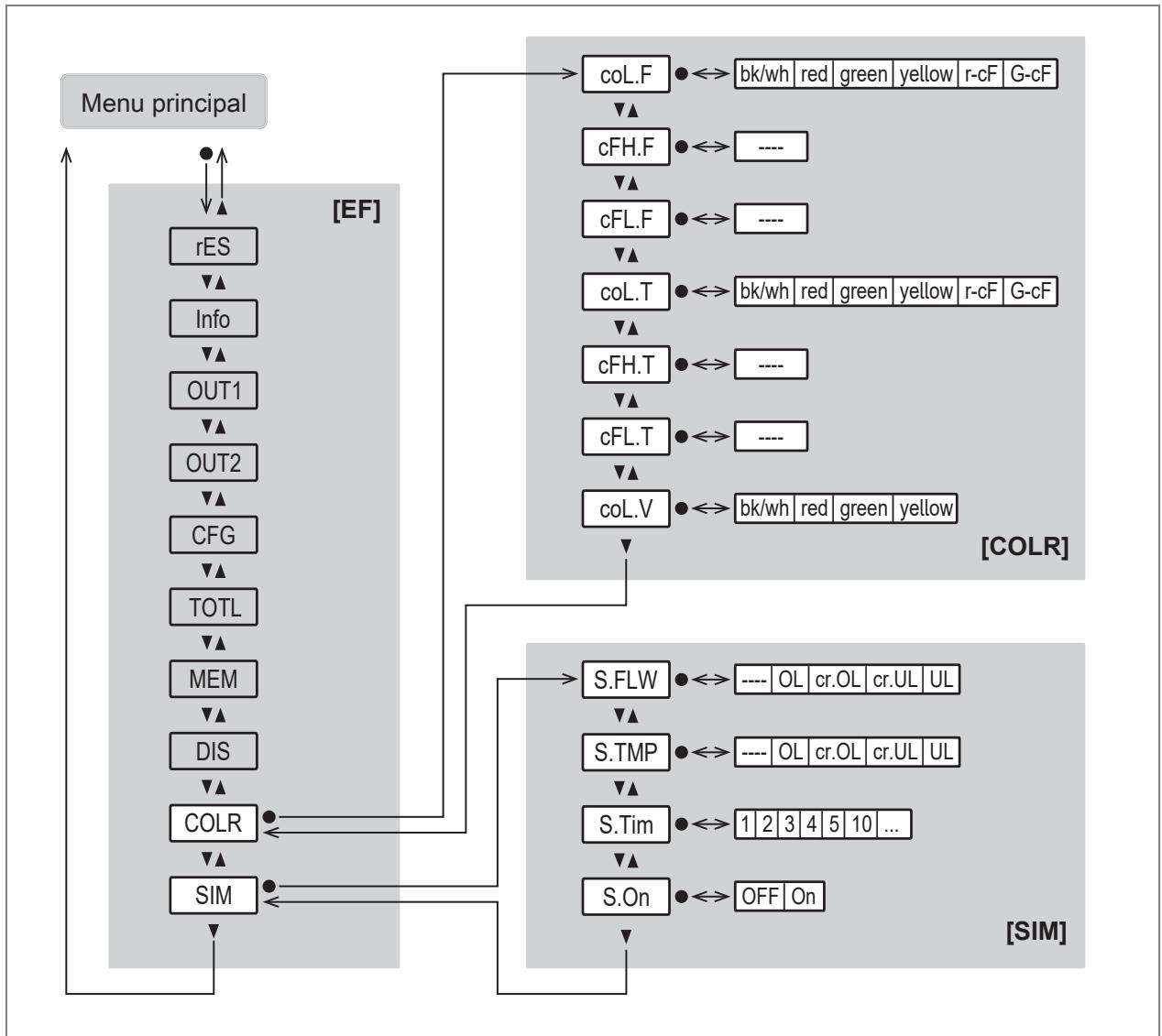

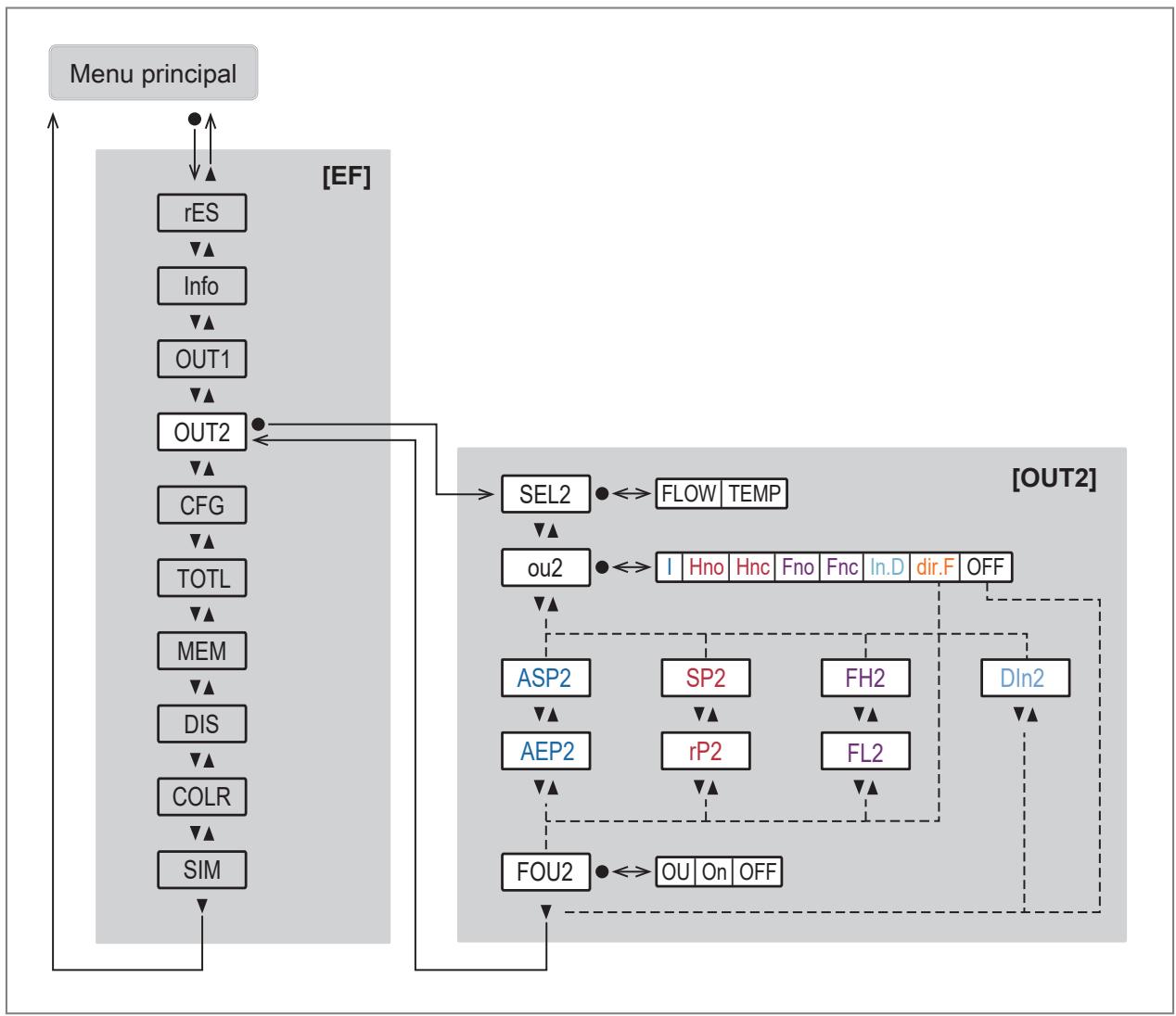

9.1 Menu principal et sous-menus 16
10 Mise en service 24
11 Paramétrage 25
11.1 Paramétrage au moyen des boutons de l'appareil.... 25
11.2 Paramétrage via IO-Link 25
11.3 Configuration de sortie 26

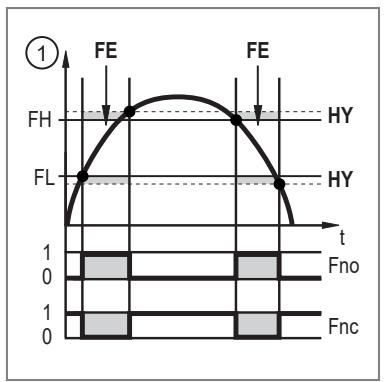

11.3.1 Signal de commutation pour la surveillance de valeur limite 26
11.3.2 Signal de commutation pour le sens du débit.... 27
11.3.3 Surveillance du volume consommé (fonction totalisateur).... 28
11.3.3.1 Signal de commutation du totalisateur.... 29
11.3.3.2 Signal d'impulsion du totalisateur 30
11.3.4 Signal analogique.... 31

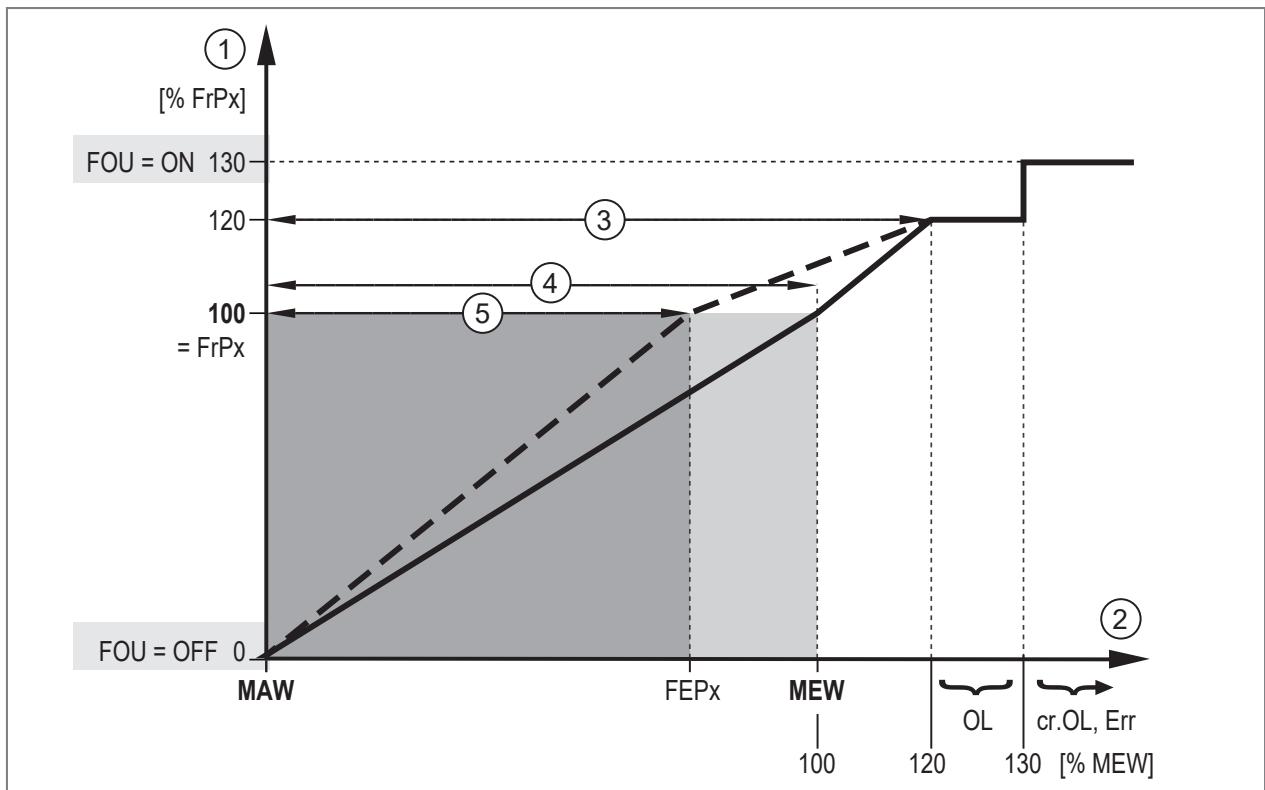

11.3.5 Signal fréquence 33
11.3.6 Comportement des sorties en cas de défaut 35
11.3.7 Sortie désactivée 35
11.4 Configuration de l'application 36
11.4.1 Unité de mesure standard 36
11.4.2 Valeur process pour OUT1 et OUT2 36
11.4.3 Amortissement 36

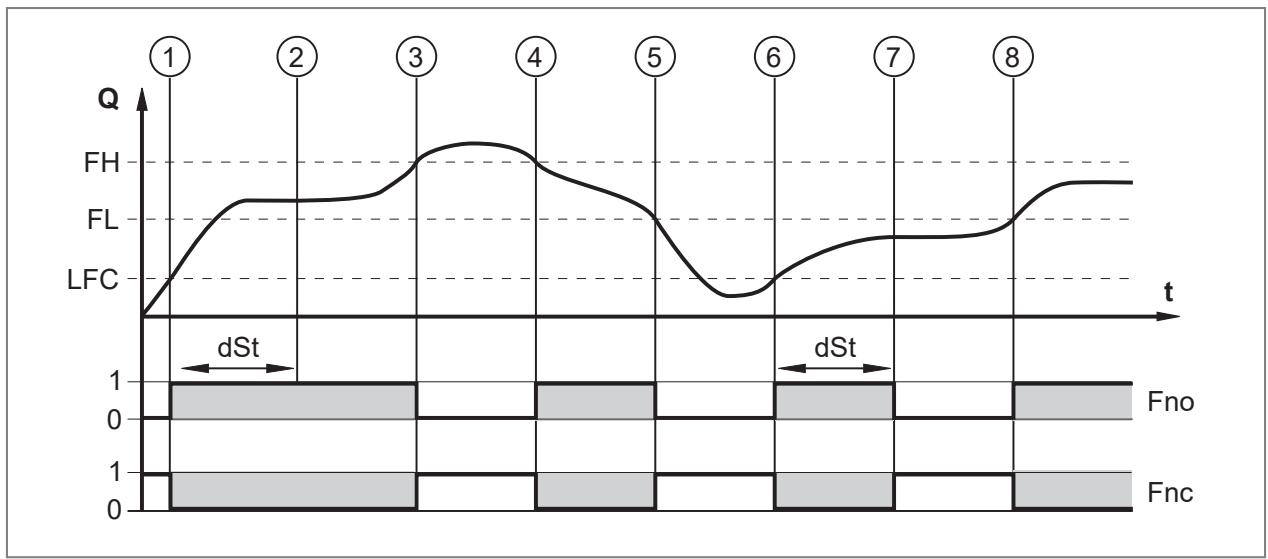

11.4.4 Temporisation de démarrage 37
11.4.5 Polarité de sortie 38
11.4.6 Suppression de faibles débits 39
11.4.7 Sens du débit 39
11.4.8 Remise à zéro du totalisateur 39
11.4.9 Type de comptage des totalisateurs 41
11.4.10 Verrouillage / déverrouillage 42
11.4.11 Remettre l'appareil à zéro.... 42
11.5 Réglages de l'afficheur 43
11.5.1 Langue de l'affichage 43
11.5.2 Agencement de l'affichage 43
11.5.3 Fréquence de rafraîchissement de l'affichage 44
11.5.4 Rotation de l'afficheur.... 44
11.5.5 Luminosité de l'afficheur : 44
11.5.6 Réglage des couleurs de l'affichage 44
11.6 Fonctions de diagnostic et de service 46
11.6.1 Informations sur l'appareil.... 46
11.6.2 Simulation 46
11.6.3 Localisation optique 47
11.6.4 Lire les valeurs des totalisateurs.... 47
11.6.5 Mémoire 48
12 Correction du défaut.... 49
12.1 Messages d'avertissement 49
12.2 Messages d'erreur 50
13 Maintenance, réparation et élimination 51
14 Réglage usine.... 52
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
√ Condition préalable
Action à effectuer
Réaction, résultat
En gras Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence croisée sans lien
Référence croisée avec lien
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
2 Consignes de sécurité
• L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Utiliser le produit uniquement pour les fluides admissibles.
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
2.1 Cybersécurité
Installation
L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.
L'appareil est prévu pour l'utilisation derrière un pare-feu.
▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.
Fonctionnement
▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.
Maintenance
▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.
3 Transport, manutention et stockage
▶ Stocker l'appareil dans son emballage d'origine.
▶ Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil (Données techniques).
4 Usage prévu
L'appareil surveille des liquides.
L'appareil détecte les paramètres process suivants : vitesse de débit, débit volumique (débit/temps), totalisateur et température du fluide.
4.1 Applications
Fluides liquides présentant les propriétés suivantes :
• Conductivité : ≥ 20 μS/cm
- Viscosité : < 70 mm 2 /s à 40 °C ; < 70 cST à 104 °F
Il s'agit d'un produit de la classe A. Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.
▶ En cas de besoin, prendre des mesures de blindage CEM.
Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.
5 Fonctionnement
• L'appareil détecte le débit selon le principe de mesure électromagnétique.
- De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
• L'appareil dispose de possibilités étendues pour l'autodiagnostic.
- Un mode de simulation simplifie la mise en service du capteur.
• L'appareil affiche les valeurs process actuelles.
• L'appareil génère deux signaux de sortie selon le paramétrage.
• L'appareil présente les fonctions de sortie suivantes :
- Signal de commutation pour la surveillance de valeur limite ➞ 26 : Débit, température
– Signal de commutation pour le sens du débit ➞ 27 - Surveillance du volume consommé (fonction totalisateur) ➞ 28 : Signal de commutation ou signal d'impulsion
– Signal analogique ➞ 31 : Débit, température
– Signal fréquence ➞ 33 : Débit, température
• L'appareil offre en outre les fonctions suivantes :
- Lire les valeurs des totalisateurs ➞ 47
- Mémoire ➞ 48
- Simulation ➞ 46
- Localisation optique ➞ 47
- Verrouillage / déverrouillage ➞ 42
- Remettre l'appareil à zéro ➞ 42
- Réglages de l'afficheur ➞ 43
- Configuration de l'application ➞ 36 : par ex. unité de mesure par défaut, amortissement des valeurs mesurées, temporisation de démarrage, polarité de sortie, suppression de faibles débits, sens du débit, remise à zéro du totalisateur, type de comptage des totalisateurs, comportement des sorties en cas de défaut.
Si l'appareil est utilisé avec les réglages usine, il surveille le débit par un signal de commutation sur OUT1 et un signal analogique sur OUT2 → 52.
5.1 Options pour la sortie OUT1
• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le sens du débit
• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
• Signal fréquence débit
• Signal fréquence température
- IO-Link
• OFF (sortie commutée à haute impédance)
5.2 Options pour la sortie OUT2
• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le sens du débit
• Signal analogique pour le débit
• Signal analogique température
- Entrée pour la remise à zéro externe d'un totalisateur
• OFF (sortie commutée à haute impédance)
5.3 IO-Link
IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.
Informations générales concernant IO-Link sur io-link.ifm
Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com
IO-Link offre les avantages suivants :
• Transmission insensible aux parasites de toutes les données et valeurs process
- Paramétrage sans arrêt du process ou préréglage en dehors de l'application
- Paramètres pour l'identification des appareils connectés dans l'installation
- Paramètres et fonctions de diagnostic supplémentaires
- Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
- Sauvegarde des paramétrages, des valeurs process et des événements
- Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
• Raccordement électrique standardisé
- maintenance à distance
6 Montage
ATTENTION
Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).
▷ Risque de brûlures.
▶ Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.
INFORMATION IMPORTANTE
Terre fonctionnelle manquante en cas de montage dans un réseau de tuyaux non raccordés à la terre (par exemple tuyaux en plastique).
▷ Fonction de fonctionnement déficiente.
▶ Mettre l'appareil à la terre. Colliers de mise à la terre pour le connecteur M12 disponibles comme accessoires, voir documentation.ifm.com.
▶ S'assurer que l'installation est hors pression.
▶ S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
Après le montage, des bulles d'air dans le système peuvent affecter la mesure.
▶ Rincer le système après le montage pour le dégazer.
Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.
6.1 Raccord process
Les appareils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le tube.
Les adaptateurs sont à commander séparément comme accessoires.
• Informations sur des raccords disponibles sur www.ifm.com.
- Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord.
▶ Lire la notice de l'accessoire de montage utilisé.
▶ Prendre en compte les couples de serrage pour le capteur et les éléments de fixation.
Fig. 1: Raccord process pour des appareils avec filetage G ; F = sens du débit
1 : Tuyau
2 : Adaptateur
3 : Joint d'étanchéité
4 : Filetage G
▶ Graisser le filetage du raccord process, de l'adaptateur et du capteur. Utiliser une pâte lubrifiante appropriée et homologuée pour l'application.
▶ Visser les adaptateurs dans le tuyau.
▶ Mettre en place les joints et insérer l'appareil suivant le sens du débit indiqué.
▶ Visser les adaptateurs à la main sur le filetage du capteur.
▶ Serrer fermement les deux adaptateurs par un mouvement opposé avec le couple de serrage défini :
• 15 Nm pour les appareils avec DN6
• 30 Nm pour les appareils avec DN15 à DN25
6.2 Position de montage
6.2.1 Position de montage recommandée
▶ Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Montage devant ou dans un tuyau montant.
Fig. 2: Positions de montage recommandées. F = sens du débit
L'appareil peut être monté indépendamment de la position si les éléments suivants sont assurés :
- Pas de risques de formation de bulles d'air dans le réseau de tuyaux.
- Les tuyaux sont toujours entièrement remplis.
Pour montage horizontal : A cause de la construction, il reste toujours une petite quantité du fluide dans le tube de mesure après la coupure de la pompe.
6.2.2 Position de montage déconseillée
- Directement avant un tuyau descendant.
• Dans un tuyau descendant. - Directement avant l'évacuation du tuyau.
- Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
Fig. 3: Schéma de branchement
| Broche | Affectation |
| 1 | L+ |
| 3 | L- |
| 4 (OUT1) | Signal de commutation pour le débit Signal de commutation température Signal de commutation pour le sens du débit Signal de commutation du totalisateur Signal d'impulsion du totalisateur Signal fréquence débit Signal fréquence températureIO-LinkOFF (sortie commutée à haute impédance) |
| 2 (OUT2/InD) | Signal de commutation pour le débit Signal de commutation température Signal de commutation pour le sens du débit Signal analogique pour le débit Signal analogique température Entrée pour la remise à zéro externe d'un totalisateurOFF (sortie commutée à haute impédance) |
Exemples de circuits :
1 : 2 x commutation positive
3 : 1 x commutation positive / 1 x analogique
2 : 2 x commutation négative
4 : 1 x commutation négative / 1 x analogique
8 Eléments de service et d'indication
Fig. 4: Eléments de service et d'indication
1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Afficheur TFT
4 : Boutons de sélection des affichages et pour le paramétrage
Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :
Température interne de l'appareil > 70 °C : la luminosité est réduite à 25 %.
Température interne de l'appareil ≥ 100 °C : l'afficheur est désactivé.
Permutation entre les affichages :
Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :
▶ Appuyer sur le bouton-poussoir ▲ ou ▼.
▷ L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
▷ Après 30 secondes, l'appareil retourne à l'affichage standard.
1 : Affichage standard comme défini sous diS. L, coL.x et uni.x
2 : Aperçu général de toutes les valeurs process
3 : Aperçu des valeurs du totalisateur
La quantité consommée est affichée automatiquement avec l'unité de mesure assurant un maximum d'exactitude.
9 Menu
Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.
Fig. 5: Aperçu du menu
9.1 Menu principal et sous-menus
Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.
Les désignations des paramètres dans le logiciel de paramétrage peuvent varier des désignations affichées sur l'appareil.
Menu principal :
| Paramètre | Explication |
| SPx | Seuil de commutation pour la sortie de commutation OUTx avec fonction hystérésis |
| rPx | Seuil de déclenchement pour la sortie de commutation avec fonction hystérésis |
| FHx | Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre |
| FLx | Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre |
| ASP2 | Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA. |
| AEP2 | Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA. |
| ImPS1 | Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie à chaque fois) |
| ImPR1 | Fonction totalisateur : Signal d'impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON) |
| FSP1 | Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température). |
| FEP1 | Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni. |
| FrP1 | Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte. |
| DIn2 | Signal de remise à zéro pour la remise à zéro externe d'un totalisateur |
| EF | Passage au sous-menu EF (fonctions étendues) |
Menu configuration de sortie OUT1 :
| Paramètre | Explication |
| OUT1 | Passage au sous-menu OUT1 (configuration de sortie de la sortie 1) |
| SEL1 | Valeur process pour la sortie OUT1 |
| ou1 | Fonction de sortie pour la sortie OUT1 :Hno/Fno/Hnc/Fnc = signal de commutation hystérésis / fenêtre, normalement ouvert / normalement ferméImP = fonction totalisateur (signal d'impulsion ou signal de commutation compteur à présélection)FRQ = signal fréquencedir. F = signal de commutation pour le sens du débitOFF = sortie désactivée |
| SP1 | Seuil d'enclenchement pour la sortie de commutation OUT1 avec fonction hystérésis |
| rP1 | Seuil de déclenchement pour la sortie de commutation OUT1 avec fonction hystérésis |
| FH1 | Valeur limite supérieure pour le signal de commutation OUT1 avec fonction fenêtre |
| FL1 | Valeur limite inférieure pour le signal de commutation OUT1 avec fonction fenêtre |
| ImPS1 | Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie à chaque fois) |
| ImPR1 | Fonction totalisateur : Signal d'impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON) |
| FSP1 | Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température). |
| FEP1 | Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni. |
| FrP1 | Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte. |
| FOU1 | Comportement de la sortie OUT1 en cas de défaut |
Menu configuration de sortie OUT2 :
Fig. 6: Menu OUT2 [SM petit]
| Paramètre | Explication |
| OUT2 | Passage au sous-menu OUT2 (configuration de sortie de la sortie 2) |
| SEL2 | Valeur process pour la sortie OUT2 |
| ou2 | Fonction de sortie pour la sortie OUT2 :Signal analogique 4 à 20 mAHno/Fno/Hnc/Fnc = signal de commutation hystérésis / fenêtre, normalement ouvert / normalement ferméIn. D = remise à zéro du totalisateur par un signal externedir. F = signal de commutation pour le sens du débitOFF = sortie désactivée |
| ASP2 | Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA. |
| AEP2 | Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA. |
| SP2 | Seuil de commutation pour la sortie de commutation OUT2 avec fonction hystérésis |
| rP2 | Seuil de déclenchement pour la sortie de commutation OUT2 avec fonction hystérésis |
| FH2 | Valeur limite supérieure pour le signal de commutation OUT2 avec fonction fenêtre |
| FL2 | Valeur limite inférieure pour le signal de commutation OUT2 avec fonction fenêtre |
| DIn2 | Signal de remise à zéro pour la remise à zéro externe d’un totalisateur |
| FOU2 | Comportement de la sortie OUT2 en cas de défaut |
Menu réglages de base CFG et totalisateur TOTL :
* SM4; **SM6/SM7/SM8
| Paramètre | Explication |
| CFG | Passage au sous-menu CFG (réglages de base) |
| TOTL | Passage au sous-menu TOTL (Totalisateur) |
| uni. F | Unité de mesure standard pour le débit |
| uni. T | Unité de mesure standard pour la température |
| dAP | Constante d’amortissement en secondes (63 % temps de montée τ). |
| dSt | Temporisation de démarrage de la surveillance du débit (start-up delay) |
| P-n | Polarité de sortie des sorties de commutation |
| LFC | Suppression de faibles débits |
| Fdir | Sens du débit |
| rTox | Réglage de la remise à zéro du totalisateur (manuel ou temporisé) |
| FProx | Type de comptage du totalisateur : prise en compte du sens du débit |
| Vol.x | Valeur actuelle du compteur pour le totalisateur Vol.x |
| Vol. L | Valeur actuelle du compteur pour le totalisateur Vol. L sur toute la durée de fonctionnement |
Menu Mémoire MEM et Afficheur DIS :
| Paramètre | Explication |
| MEM | Passage au sous-menu MEM (mémoire) |
| DIS | Passage au sous-menu DIS (paramètres d'affichage) |
| Lo. F | Valeur du débit minimale mesurée |
| Hi. F | Valeur du débit maximale mesurée |
| Lo. T | Valeur de température minimale mesurée |
| Hi. T | Valeur de température maximale mesurée |
| LanG | Sélection de la langue d'affichage |
| diS. L | Agencement de l'affichage |
| diS. U | Fréquence de rafraîchissement de l'affichage |
| diS. R | Orientation de l'afficheur |
| diS. B | Luminosité de l'affichage |
Menu réglages des couleurs COLR et simulation SIM :
| Paramètre | Explication |
| COLR | Passage au sous-menu COLR (réglages des couleurs) |
| SIM | Passage au sous-menu SIM (simulation) |
| coL. F | Couleur des caractères pour le débit |
| coL. T | Couleur des caractères pour la température |
| coL. V | Couleur des caractères pour l'affichage du totalisateur |
| cFH. F | Valeur limite supérieure pour le changement de couleur (débit). |
| cFL. F | Valeur limite inférieure pour le changement de couleur (débit). |
| cFH. T | Valeur limite supérieure pour le changement de couleur (température). |
| cFL. T | Valeur limite inférieure pour le changement de couleur (température). |
| S. FLW | Valeur de débit simulée en mode simulation |
| S. TMP | Valeur de température simulée en mode simulation |
| S. Tim | Durée de la simulation en minutes |
| S. On | Démarrer le mode de simulation |
10 Mise en service
Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.
Pendant le retard de disponibilité, les sorties se trouvent dans l'état suivant, conformément au paramétrage :
• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
- INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• ACTIVE pour la détection du sens (dir. F)
• INACTIVE pour la sortie fréquence (FRQ)
• INACTIVE pour la surveillance du volume consommé (ImP)
• 20 mA pour la sortie courant (I)
En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link, si le port du maître est réglé sur le mode de fonctionnement IO-Link.
11 Paramétrage
Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.
Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.
Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.
▶ S'assurer du bon fonctionnement de l'installation.
Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.
En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.
11.1 Paramétrage au moyen des boutons de l'appareil
ATTENTION
Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).
▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.
Paramétrage général :
| Objectif | Action |
| Passage de l'affichage des valeurs process au menu principal | ● |
| Passage à un sous-menu | Naviguer avec ▼ jusqu'au sous-menu (par ex. EF), puis ● |
| Sélection du paramètre souhaité | ▲ ou ▼ |
| Passage au mode de réglage | ● |
| Changement de la valeur de paramètre | ▲ ou ▼ > 1 s |
| Validation du paramètre réglé | ● |
| Quitter le réglage de paramètre sans sauvegarde | ▲ + ▼ |
| Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process) | ▲ + ▼ |
| Retour à l'affichage des valeurs process | > 30 secondes (timeout) |
Si est affiché lorsqu'on essaie de changer une valeur de paramètre, les boutons de l'appareil sont bloqués ➞ Verrouiller / déverrouiller.
11.2 Paramétrage via IO-Link
L'appareil peut par exemple être paramétré de la manière suivante via l'interface IO-Link :
- Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneo|configure
• Paramétrage via un API
• Paramétrage via une application IIoT
Conditions pour le paramétrage via l'interface IO-Link :
√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
√ La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com
√ Un maître IO-Link
▶ Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
▶ Raccorder l'appareil à un port libre approprié du maître IO-Link.
▶ Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.
Aide à l'intégration du système et au paramétrage via IO-Link :
→ Manuel du logiciel de paramétrage (par ex. moneo)
→ Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.
11.3 Configuration de sortie
Ce chapitre décrit les options de sélection pour les signaux de sortie sur OUT1 et OUT2.
11.3.1 Signal de commutation pour la surveillance de valeur limite
Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.
Fonction hystérésis :
Fig. 7: Fonction hystérésis
| 1 : | Valeur process |
| t : | Temps |
| SP : | Seuil d'enclenchement |
| rP : | Seuil de déclenchement |
| HY : | Hystérésis |
| Hno : | Fonction hystérésis, normalement ouvert (normally open) |
| Hnc : | Fonction hystérésis, normalement fermé (normally closed) |
Lors du réglage de la fonction hystérésis, le seuil d'enclenchement SP et le seuil de déclenchement rP sont définis. La valeur du paramètre rP doit être inférieure à celle du paramètre SP. Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.
Fonction fenêtre :
1 : Valeur process
t: Temps
FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY : Hystérésis
FE : Fenêtre
Fno : Fonction fenêtre, normalement ouvert (normally open)
Fnc : Fonction fenêtre, normalement fermé (normally closed)
Fig. 8: Fonction fenêtre
Lors du réglage de la fonction fenêtre, la valeur limite supérieure FH et la valeur limite inférieure FL sont définies. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure (MEW). Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.
11.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation
√ L'unité de mesure standard est sélectionnée : EF > CFG > uni.x.
√ La valeur process est sélectionnée : EF > OUTx > SELx.
▶ Ouvrir le menu EF > OUTx pour la configuration de la sortie OUTx.
Fonction hystérésis :
▶ Sélectionner oux et régler le signal de commutation : Hno ou Hnc.
▶ Sélectionner SPx et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner rPx et régler la valeur mesurée à laquelle la sortie est désactivée.
Fonction fenêtre :
▶ Sélectionner oux et régler le signal de commutation : Fno ou Fnc.
▶ Sélectionner FHx et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner FLx et régler la valeur limite inférieure de la fenêtre.
Le paramétrage pour SP, rP, FH et FL peut ultérieurement être modifié directement dans le menu principal.
11.3.2 Signal de commutation pour le sens du débit
Le changement du sens du débit peut être surveillé avec un signal de commutation.
La sortie est activée jusqu'à ce que le débit passe pour la première fois en dessous du débit minimum réglé dans le sens négatif du débit (- LFC) (1).
Cela signifie :
• La sortie est activée si + LFC est dépassé (2).
- La sortie est désactivée si - LFC n'est pas atteint (3).
LFC = Low flow cut-off : Suppression de faibles débits ➞ 39. L'unité du débit minimum correspond à la sélection sous uni. F.
Fig. 9: Surveillance du sens du débit au moyen de signaux de commutation
+Q : Débit en sens positif
-Q : Débit en sens négatif
+LFC : Débit minimum dans le sens positif du débit
-LFC : Débit minimum dans le sens négatif du débit
Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription « flow direction ». Le sens du débit peut être inversé via le paramètre Fdir.
→ Sens du débit → 39.
11.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour le sens du débit
▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner SELx et régler la valeur process : FLOW.
▶ Sélectionner oux et régler dir. F.
▶ Si nécessaire, vérifier ou modifier le sens de débit réglé ➞ 39.
11.3.3 Surveillance du volume consommé (fonction totalisateur)
L'appareil est doté de 3 compteurs totalisateurs internes (totalisateurs Vol.1, Vol.2 et Vol. L). Les totalisateurs additionnent en continu le volume consommé et fournissent cette valeur process sur l'afficheur et via l'interface IO-Link.
| Totalisateur | Valeur process | Accès en lecture via IO-Link |
| Vol.1 | Volume consommé 1(Cette valeur est utilisée pour la surveillance du volume consommé via signaux de commutation ou d'impulsions) | cyclique |
| Vol.2 | Volume consommé 2 | acyclique |
| Vol. L | Volume consommé sur toute la durée de fonctionnement (Life Time Totalisator) | acyclique |
- Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro. Le totalisateur Vol. L ne peut pas être remis à zéro.
Remise à zéro du totalisateur 39.
- Pour la totalisation du volume consommé, les totalisateurs Vol.1 et Vol.2 tiennent compte des paramètres suivants :
- Sens du débit ➞ 39.
- Type de comptage des totalisateurs ➞ 41.
- Suppression de faibles débits ➞ 39.
- Le Life Time Totalisator Vol. L totalise tous les débits cumulés indépendamment du sens du débit et du type de comptage.
- En cas de dépassement de la zone de détection (cr. OL), les totalisateurs utilisent la dernière valeur de débit valable (valeur finale de l'étendue de mesure) et continuent de compter avec cette valeur.
- En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichées.
→ Lire les valeurs des totalisateurs → 47.
Le totalisateur sauvegarde régulièrement le débit cumulé additionné. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être de quelques secondes au maximum.
- L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit.
- Pour surveiller le volume consommé, il est possible de fournir un signal de commutation ou des signaux d'impulsions :
→ Signal de commutation du totalisateur → 29.
→ Signal d'impulsion du totalisateur → 30.
11.3.3.1 Signal de commutation du totalisateur
Pour surveiller le volume consommé, il est possible de fournir un signal de commutation.
La sortie fournit un signal de commutation si le totalisateur Vol.1 a totalisé le débit (valeur d'impulsions) configuré sous ImPS.
Lors de la totalisation du débit, le sens du débit est pris en compte ➞ 41.
La sortie reste commutée jusqu'à la remise à zéro du totalisateur. Après la remise à zéro du totalisateur, le comptage recommence.
La remise à zéro du totalisateur est automatique ou manuelle.
Le paramètre rTo permet de régler les conditions de la remise à zéro du totalisateur et du signal de commutation :
- rTo = OFF :
- ▷ Le totalisateur n'est remis à zéro que lors d'une remise manuelle ou après un débordement.
- La sortie est commutée lorsque le totalisateur a atteint le débit ImPS.
- rTo = ...h / d / w (heures / jours / semaines) :
- ▷ Le totalisateur est remis à zéro automatiquement après la durée réglée.
- La sortie n'est commutée que si le totalisateur atteint le débit ImPS jusqu'à l'heure réglée.
Les totalisateurs peuvent être remis à zéro manuellement à tout moment via le paramètre rTox. Le totalisateur Vol.1 peut également être remis à zéro via un signal externe sur la broche 2.
Remise à zéro du totalisateur 39.
11.3.3.1.1 Paramétrage au moyen des boutons de l'appareil : Signal de commutation du totalisateur
√ L'unité de mesure standard est sélectionnée : EF > CFG > uni. F.
√ La valeur process est sélectionnée : EF > OUT1 > SEL1 = FLOW.
▶ Ouvrir le menu EF > OUT1 pour la configuration de la sortie OUT1.
▶ Sélectionner ou1 et régler ImP.
▶ Sélectionner ImPS1 et régler le débit cumulé pour lequel la sortie commute.
- Sélectionner la plage de réglage avec ▲ ou ▼.
- Appuyer brièvement sur • pour valider la plage de réglage.
- Régler la valeur numérique souhaitée avec ▲ ou ▼.
- Appuyer brièvement sur • pour appliquer la valeur.
La plage de réglage dépend de l'unité de débit sélectionnée sous uni. F :
| uni. F | Plage de réglage ImPS |
| L/min ou m3/h ou m/s | L...m3...103m3 |
| gal/min ou gal/h | 10-3gal...gal...103gal...106gal |
| fl oz/min ou ft/s | fl oz... 103fl oz... 106fl oz |
▶ Sélectionner ImPR1 et régler Non.
Le paramétrage pour ImPS et ImPR peut ultérieurement être modifié directement dans le menu principal.
▶ Effectuer le réglage de la remise à zéro du totalisateur ➞ 39.
11.3.3.2 Signal d'impulsion du totalisateur
Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions.
Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link.
La sortie fournit un signal d'impulsion chaque fois que le totalisateur Vol.1 a totalisé le débit configuré (valeur d'impulsions) sous ImPS.
Lors de la totalisation du débit, le sens du débit est pris en compte ➞ 41.
Le signal d'impulsion consiste en une brève séquence d'activation et de désactivation de la sortie.
Les LED d'état de commutation n'indiquent pas l'opération de commutation.
11.3.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal d'impulsion du totalisateur
√ L'unité de mesure standard est sélectionnée : EF > CFG > uni. F.
√ La valeur process est sélectionnée : EF > OUT1 > SEL1 = FLOW.
▶ Ouvrir le menu EF > OUT1 pour la configuration de la sortie OUT1.
▶ Sélectionner ou1 et régler ImP.
▶ Sélectionner ImPS1 et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
- Sélectionner la plage de réglage avec ▲ ou ▼.
- Appuyer brièvement sur • pour valider la plage de réglage.
- Régler la valeur numérique souhaitée avec ▲ ou ▼.
- Appuyer brièvement sur • pour appliquer la valeur.
La plage de réglage dépend de l'unité de débit sélectionnée sous uni. F :
| uni. F | Plage de réglage ImPS |
| L/min ou m3/h ou m/s | L...m3...103m3 |
| gal/min ou gal/h | 10-3gal...gal...103gal...106gal |
| fl oz/min ou ft/s | fl oz...103fl oz...106fl oz |
▶ Sélectionner ImPR1 et régler Oui.
Le paramétrage pour ImPS et ImPR peut ultérieurement être modifié directement dans le menu principal.
11.3.4 Signal analogique
L'appareil fournit un signal analogique qui est proportionnel à la valeur process.
A l'étendue de mesure correspond le signal analogique 4...20 mA.
- ASP2 détermine pour quelle valeur mesurée le signal de sortie est de 4 mA.
- AEP2 détermine pour quelle valeur mesurée le signal de sortie est de 20mA.
Distance minimale entre ASP2 et AEP2 = 20 % de l'échelle de mesure.
Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.
En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr. UL, UL, OL, cr. OL ou Err
Fig. 10: Caractéristique de sortie analogique selon la norme CEI 60947-5-7
1 : Signal analogique
MAW : Valeur initiale de l'étendue de mesure
2 : Valeur mesurée (FLOW ou TEMP)
MEW : Valeur finale de la plage de mesure
3 : Zone de détection
ASP : Valeur minimale de la sortie analogique
4 : Plage d'affichage
AEP : Valeur maximale de la sortie analogique
5 : Plage de mesure
UL : Plage d'affichage non atteinte
6 : Plage de mesure mise à l'échelle
cr. UL : Plage de détection non atteinte
OL : Plage d'affichage dépassée
cr. OL : Plage de détection dépassée
Une valeur de débit négative signifie un débit en opposition au sens du débit ➞ 39 réglé sous Fdir.
Le signal analogique en cas de défaut peut être réglé via le paramètre FOU : Comportement des sorties en cas de défaut ➞ 35.
Paramétrage au moyen des boutons de l'appareil : Signal analogique
√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUT2 pour la configuration de la sortie OUT2.
▶ Sélectionner SEL2 et régler la valeur process : FLOW ou TEMP.
▶ Sélectionner ou2 et régler la fonction : I (signal analogique de 4 à 20 mA).
▶ Sélectionner ASP2 et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
▶ Sélectionner ASP2 et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.
Le paramétrage pour ASP et AEP peut ultérieurement être modifié directement dans le menu principal.
11.3.5 Signal fréquence
L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.
Le signal fréquence est réglable :
- FrP1 détermine à combien de Hz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.
Plage de réglage : 1 Hz à 10 kHz.
La plage de mesure peut être mise à l'échelle :
- FSP1 détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
- FEP1 détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous FrP1.
FSP1 n'est disponible que pour la mesure de la température. Distance minimale entre FSP1 et FEP1 = 20 % de l'échelle de mesure.
Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.
En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.
Signal fréquence débit :
Fig. 11: Caractéristique de la sortie de fréquence, débit
1 : Signal fréquence
MAW : Valeur initiale de l'étendue de mesure
2 : Valeur mesurée débit
MEW : Valeur finale de la plage de mesure
3 : Plage d'affichage
FEPx : Point final fréquence
4 : Plage de mesure
FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum
5 : Plage de mesure mise à l'échelle
OL : Plage d'affichage dépassée
Err : Erreur
cr. OL : Dépassement critique de la plage d'affichage
Signal fréquence température :
Fig. 12: Courbe caractéristique de la sortie de fréquence, température
1 : Signal fréquence
MAW : Valeur initiale de l'étendue de mesure
2 : Valeur mesurée température
MEW : Valeur finale de la plage de mesure
3 : Plage d'affichage
FSPx : Point de départ fréquence
4 : Plage de mesure
FEPx : Point final fréquence
5 : Plage de mesure mise à l'échelle
FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum
Err : Erreur
cr. OL : Dépassement critique de la plage d'affichage
UL : Plage d'affichage non atteinte
cr. UL : Non atteint critique de la plage d'affichage
Paramétrage au moyen des boutons de l'appareil : Signal fréquence
√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUT1 pour la configuration de la sortie OUT1.
▶ Sélectionner SEL1 et régler la valeur process : FLOW ou TEMP.
▶ Sélectionner ou1 et régler FRQ.
▶ Sélectionner FSP1 et régler la valeur mesurée minimale pour laquelle 0 Hz est fourni.
FSP1 n'est disponible que pour la mesure de la température.
▶ Sélectionner FEP1 et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous FrP1 (= 100 %) est fournie.
▶ Sélectionner FrP1 et régler la fréquence pour la valeur mesurée maximale en Hz.
Le paramétrage pour FSP, FEP et FrP peut ultérieurement être modifié directement dans le menu principal.
11.3.6 Comportement des sorties en cas de défaut
Le paramètre FOUx permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :
• Signal de commutation :
- On : la sortie se ferme en cas de défaut.
- OFF : la sortie s'ouvre en cas de défaut.
- OU : la sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.
• Signal analogique ➞ 31 :
- On : le signal analogique passe à la valeur maximale.
- OFF : le signal analogique passe à la valeur minimale.
- OU : le signal analogique continue de correspondre à la valeur mesurée.
• Signal fréquence ➞ 33 :
- On : le signal fréquence passe à 130 % de FrP1.
- OFF : le signal fréquence passe à la valeur 0 Hz.
- OU : le signal fréquence continue de correspondre à la valeur mesurée.
FOUx n'est pas disponible. pour la surveillance du volume consommé : même en cas de défaut, un signal de commutation ou d'impulsion est fourni lorsque le débit réglé est atteint.
Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut
▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner FOUx et régler le comportement de la sortie OUTx en cas de défaut : On, OFF, OU.
11.3.7 Sortie désactivée
Le signal de sortie peut être désactivé via le paramètre oux = OFF. La sortie devient alors une sortie à haute impédance.
La communication via l'interface IO-Link sur OUT1 reste activée.
11.3.7.1 Paramétrage au moyen des boutons de l'appareil : Sortie désactivée
▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner oux et régler OFF.
11.4 Configuration de l'application
11.4.1 Unité de mesure standard
Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut sur l'affichage numérique de l'afficheur. Tous les autres réglages de paramètres se basent sur cette unité.
Le changement de l'unité n'a aucun effet sur la transmission de la valeur process IO-Link. Celle-ci est toujours transmise en unité SI.
Valeurs sélectionnables :
- Débit uni. F :
- SM4: mm/s; ml/min; l/h; gal/h; floz/min; ft/s.
- SM6/SM7/SM8: m/s; l/min; m3/h; gal/min; gal/h; floz/min; ft/s.
• Température uni. T: °C ou °F
▶ Sélectionner l'unité de mesure avant de configurer d'autres paramètres pour OUTx.
11.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner uni.x et régler l'unité de mesure.
11.4.2 Valeur process pour OUT1 et OUT2
Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection.
Valeurs sélectionnables :
- FLOW : débit
• TEMP : Température
Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2
▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner SELx et régler la valeur process pour la sortie OUTx.
11.4.3 Amortissement
La constante d'amortissement réglée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.
Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.
La constante d'amortissement dAP permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas de modification soudaine de la valeur mesurée.
La constante d'amortissement s'additionne au temps de réponse du capteur (→ ➞ Données techniques).
Les signaux UL, cr. UL, OL et cr. OL sont définis en considérant la constante d'amortissement.
L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.
11.4.3.1 Paramétrage au moyen des boutons de l'appareil : Amortissement
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner dAP et régler la temporisation d'amortissement en secondes (valeur τ 63 %).
11.4.4 Temporisation de démarrage
La temporisation de démarrage [dSt] a un effet sur les sorties de commutation de la surveillance du débit.
Si la temporisation de démarrage est active (dSt > 0) : dès que le débit dépasse la valeur LFC, les séquences suivantes se déroulent :
• La temporisation de démarrage est démarrée.
- Les sorties commutent en fonction de la programmation : ACTIVE avec fonction normalement ouverte, INACTIVE avec fonction normalement fermée.
Une fois que la temporisation de démarrage a commencée, il y a 3 possibilités :
| Condition | Réaction | |
| 1 : | Le débit augmente rapidement et atteint le seuil de commutation / plage acceptable pendant dSt. | Les sorties restent actives. |
| 2 : | Le débit augmente lentement et atteint le seuil de commutation / plage acceptable après écoulement de dSt. | Les sorties deviennent inactives. |
| 3 : | Le débit tombe en dessous de LFC pendant dSt. | Les sorties sont immédiatement remises à l’état initial ; dSt est arrêté. |
Exemple : surveillance du débit avec fonction d'hystérésis
| Condition | Réaction | |
| 1 : | Débit Q atteint LFC | dSt démarre, la sortie devient active |
| 2 : | dSt expiré, Q a atteint SP | La sortie reste active |
| 3 : | Q tombe en dessous de SP mais reste au-dessus de rP | La sortie reste active |
| 4 : | Q tombe en dessous de rP | La sortie devient inactive |
| 5 : | Q atteint de nouveau LFC | dSt démarre, la sortie devient active |
| 6 : | dSt expiré, Q n’a pas atteint SP | La sortie devient inactive |
| 7 : | Q atteint SP | La sortie devient active |
Exemple : surveillance du débit avec fonction fenêtre
| Condition | Réaction | |
| 1 : | Débit Q atteint LFC | dSt démarre, la sortie devient active |
| 2 : | dSt expiré, Q a atteint la plage acceptable | La sortie reste active |
| 3 : | Q dépasse FH (quitte la plage acceptable) | La sortie devient inactive |
| 4 : | Q tombe de nouveau en dessous de FH | La sortie devient active |
| 5 : | Q tombe en dessous de FL (quitte la plage acceptable) | La sortie devient inactive |
| 6 : | Q atteint de nouveau LFC | dSt démarre, la sortie devient active |
| 7 : | dSt expiré, Q n’a pas atteint la plage acceptable | La sortie devient inactive |
| 8 : | Q atteint la plage acceptable | La sortie devient active |
11.4.4.1 Paramétrage au moyen des boutons de l'appareil : Temporisation de démarrage
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner dSt et régler la temporisation de démarrage en secondes.
11.4.5 Polarité de sortie
Le paramètre P-n permet de régler la polarité des sorties.
Le réglage concerne les deux sorties de commutation.
- PnP : La sortie de commutation fonctionne en commutation positive.
- nPn : La sortie de commutation fonctionne en commutation négative.
Paramétrage au moyen des boutons de l'appareil : Polarité de sortie
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner P-n et régler PnP ou nPn.
11.4.6 Suppression de faibles débits
Le paramètre LFC (Low flow cut-off) permet de supprimer de faibles débits. Un débit inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0).
La valeur LFC a des répercussions sur :
• L'affichage de valeur process pour le débit sur l'afficheur
• Le signal de commutation pour le débit
• Le signal analogique pour le débit
• Le signal de fréquence pour le débit
- La surveillance du volume consommé (signal de commutation ou d'impulsion pour le débit)
- La totalisation de la quantité consommée par les totalisateurs.
- Les valeurs de la mémoire pour le débit minimal et maximal
Paramétrage au moyen des boutons de l'appareil : Suppression de faibles débits
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner LFC et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.
11.4.7 Sens du débit
Le sens positif du débit peut être défini par l'utilisateur. Ce réglage a un effet sur les fonctions suivantes :
→ Surveillance du volume consommé (fonction totalisateur) ➞ 28
→ Signal de commutation pour le sens du débit → 27
Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription « flow direction » (réglage usine). Le sens du débit peut être inversé via le paramètre Fdir :
| Fdir | Sens du débit |
| + | Sens du débit selon le réglage usine |
| - | Sens du débit contraire au réglage usine |
Paramétrage au moyen des boutons de l'appareil : Sens du débit
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner Fdir et régler le sens du débit :
11.4.8 Remise à zéro du totalisateur
Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro de différentes façons :
| Type de remise à zéro | Paramètre | |
| 1. | Remise à zéro manuelle | • rTox = rES. T |
| 2. | Remise à zéro contrôlée en fonction du temps | • rTox = - ... h = heures- ... d = jours- ... w = semaines |
| 3. | Remise à zéro contrôlée par un signal externe | ou2 = In. DDIn2 :- +EDG = remise à zéro sur front montant- -EDG = remise à zéro sur front descendant-HIGH = remise à zéro selon signal haut- LOW = remise à zéro selon signal bas |
| 4. | Remise à zéro par débordement(plage d'affichage maximum atteinte) | rTox = OFF |
Le totalisateur Vol. L ne peut pas être remis à zéro.
Si le totalisateur Vol.1 est remis à zéro de l'une des manières mentionnées, alors la sortie est également remise à zéro dans le cas de la surveillance du volume consommé.
→ Signal de commutation du totalisateur → 29.
11.4.8.1 Paramétrage au moyen des boutons de l'appareil : Remise à zéro du totalisateur
1. Remise à zéro manuelle :
▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTo et régler rES. T.
▷ Le totalisateur est remis à zéro.
2. Remise à zéro contrôlée en fonction du temps :
▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTox, puis régler la durée en semaines (w), jours (d) ou heures (h).
▷ Le totalisateur est remis à zéro automatiquement après la durée réglée.
3. Remise à zéro par un signal externe :
▶ Ouvrir le menu EF > OUT2.
▶ Sélectionner ou2 et régler l'entrée numérique : In. D.
▶ Sélectionner DIn2 et régler le signal de remise à zéro :
• HIGH : remise à zéro selon signal haut
- LOW : remise à zéro selon signal bas
• +EDG : remise à zéro sur front montant
- -EDG : remise à zéro sur front descendant
Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche 2.
Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.
Le paramétrage pour DIn2 peut ultérieurement être modifié directement dans le menu principal.
4. Remise à zéro par débordement :
▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTox et régler OFF.
▷ Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassée.
11.4.9 Type de comptage des totalisateurs
Pour la totalisation du volume, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit. Le paramètre FProx permet de définir les types de comptage suivants :
| FProx | Type de comptage |
| 0+ | Les valeurs de débit négatives (en opposition au sens de débit marqué) ne sont pas considérées pour la totalisation. |
| -+ | Les valeurs de débit négatives sont soustraites du volume consommé. |
| ++ | Toutes les valeurs de débit sont totalisées indépendamment du sens du débit. |
Tab. 1: Type de comptage des totalisateurs
Le type de comptage de Vol. L ne peut pas être réglé. Le Life Time Totalisator totalise tous les débits cumulés indépendamment du sens du débit.
Le type de comptage a un effet sur les signaux de sortie lors de la surveillance du volume consommé.
→ Surveillance du volume consommé (fonction totalisateur) → 28.
Fig. 13: Prise en compte du sens du débit pour la totalisation de la quantité consommée
+Q : sens positif du débit cumulé
-Q : sens négatif du débit cumulé
V : débit cumulé absolu (= total des débits négatif et positif)
1 : le débit passe au sens négatif
2 : le débit passe au sens positif
3 : le débit pris en compte lors de la totalisation
Si le sens du débit est inversé, le débit cumulé minimum LFC est pris en compte.
→ Figure Signal de commutation pour le sens du débit → 28.
Paramétrage au moyen des boutons de l'appareil : Type de comptage des totalisateurs
▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner FPro1 et régler le type de comptage pour le totalisateur Vol.1.
▶ Sélectionner FPro2 et régler le type de comptage pour le totalisateur Vol.2.
11.4.10 Verrouillage / déverrouillage
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.
Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.
Réglage usine : non verrouillé.
Si l'appareil est verrouillé via l'interface IO-Link, ce verrouillage ne peut être levé que via IO-Link.
11.4.10.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage
Verrouiller :
▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer simultanément sur ▲ et ▼ pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône 📁 s'affiche.
Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.
Déverrouiller :
▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer simultanément sur ▲ et ▼ pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.
▷ Les boutons de l'appareil sont déverrouillés.
11.4.11 Remettre l'appareil à zéro
L'appareil peut être réinitialisé à son état de livraison.
Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.
11.4.11.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro
▶ Ouvrir le menu EF.
▶ Sélectionner rES.
▶ Maintenir appuyé ▲ ou ▼.
▷ ---- est affiché.
▶ Appuyer brièvement sur ●.
▷ L'appareil redémarre.
11.5 Réglages de l'afficheur
La présentation sur l'afficheur peut être adaptée à l'aide de différents paramètres. Les paramètres décrits ci-dessous sont respectivement réglés comme suit :
▶ Ouvrir le menu EF > DIS.
Réglage de couleur :
▶ Ouvrir le menu EF > COLR.
11.5.1 Langue de l'affichage
La langue utilisée par l'afficheur peut être réglée via le paramètre LanG.
Langues disponibles :
• DE : Allemand
• EN : Anglais
• FR : Français
11.5.2 Agencement de l'affichage
Le paramètre diS. L permet de sélectionner quelles valeurs process sont indiquées par défaut sur l'afficheur.
Valeurs sélectionnables :
• L1 : valeur process actuelle pour le débit
• L2. Temp : valeur process actuelle pour le débit et la température
• L2. Totl : valeur process actuelle pour le débit, le totalisateur Vol.1
• L3 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1
L1
L2. Temp
L2. Totl
L3
Fig. 14: Agencement de l'affichage
11.5.3 Fréquence de rafraîchissement de l'affichage
Le paramètre diS. U permet de régler la fréquence de rafraîchissement de l'affichage.
Valeurs sélectionnables :
- d1 : rapide
• d2 : moyenne
• d3 : lente
11.5.4 Rotation de l'afficheur
Le paramètre diS. R permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisi-bilité.
Valeurs sélectionnables :
• 0° (non tourné)
• 90°
• 180°
• 270°
11.5.5 Luminosité de l'afficheur :
La luminosité de l'afficheur peut être réglée via le paramètre diS. B.
Valeurs sélectionnables :
• 25%
- 50%
• 75%
• 100 %
- OFF : mode d'économie d'énergie. En mode de fonctionnement, l'affichage est désactivé.
- Le réglage prend effet avec un délai de 30 secondes.
- Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.
En cas de messages d'avertissement ou d'erreur et pour la localisation optique, l'afficheur s'active à nouveau, même lorsque le réglage OFF est activé.
Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :
Température interne de l'appareil > 70 °C : la luminosité est réduite à 25 %.
Température interne de l'appareil ≥ 100 °C : l'afficheur est désactivé.
11.5.6 Réglage des couleurs de l'affichage
La couleur des caractères de l'affichage peut être réglée via le paramètre coL.x :
• coL. F : couleur des caractères pour le débit
• coL. T : couleur des caractères pour la température
• coL. V : couleur des caractères pour le totalisateur Vol.1
11.5.6.1 Sélection de couleur permanente
La couleur des caractères est définie en permanence :
• coL.x = bk/wh : couleur des caractères blanc
• coL.x = red : couleur des caractères rouge
• coL.x = green : couleur des caractères vert
• coL.x = yellow : couleur des caractères jaune
L1
L2. Temp
L2. Totl
L3
Fig. 15: Réglage des couleurs permanent. Exemple : coL. F = bk/wh ; coL. T = green ; coL. V = yellow, Représentation de tous les agencements de l'affichage → 43
11.5.6.2 Changement de couleur en fonction des limites qui peuvent être définies librement
Si la valeur mesurée se situe dans les limites cFL.x...cFH.x, le suivant s'applique en fonction des paramètres sélectionnés :
• coL.x = r-cF : couleur des caractères rouge
• coL.x = G-cF : couleur des caractères vert
Fig. 16: Changement de couleur. Exemple : coL. F = r-cF ; coL. T = G-cF ; valeurs mesurées actuelles entre les valeurs limites.
Le changement de couleur n'est pas disponible pour l'affichage du totalisateur.
Les valeurs limites de la fenêtre sont sélectionnées librement dans l'étendue de mesure et sont indépendantes de la fonction de sortie :
- Débit : cFL. F = valeur limite inférieure ; cFH. F = valeur limite supérieure
- Température : cFL. T = valeur limite inférieure ; cFH. T = valeur limite supérieure
Les paramètres cFL.x et cFH.x ne sont affichés dans le menu que si le réglage r-cF ou G-cF a été sélectionné pour coL.x.
11.6 Fonctions de diagnostic et de service
11.6.1 Informations sur l'appareil
Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En font partie :
- Nom du produit
• ID produit - Numéro de série
- Révision du matériel
- Révision du logiciel
En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :
• Marquage spécifique à l'application
- Function Tag :
- Location Tag :
11.6.1.1 Lecture via les boutons de l'appareil : Informations sur l'appareil
▶ Ouvrir le menu EF > Info.
▶ Lire les informations sur l'appareil.
11.6.2 Simulation
Cette fonction simule des valeurs process ou des états d'erreur et permet de vérifier le comportement correspondant du capteur.
La durée de la simulation est réglable : 1 à 60 minutes.
Les valeurs suivantes peuvent être simulées :
• Valeurs process pour le débit et la température
- Valeurs process hors de l'étendue de mesure (cr. UL, UL, OL, cr. OL)
- La quantité consommée par le totalisateur Vol.1 en tenant compte du type de comptage réglé
Pendant la simulation, il est à noter :
- La ligne de titre de l'afficheur indique que la simulation est active.
- Les valeurs simulées s'affichent sur l'afficheur :
- Valeurs process ou événements simulés (par ex. UL) pour le débit et la température.
- Totalisateur simulé Vol.1. Le totalisateur démarre à 0.
- Les LED d'état de commutation s'allumen en fonction des valeurs simulées et de la configuration de sortie réglée.
- La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme réglées avant.
- Les valeurs initiales du totalisateur restent enregistrées sans modification. Un débit réel pendant la simulation n'est pas compté.
- L'affichage ne montre pas les messages d'avertissement et de défaut de l'application réelle actuelle.
Si la simulation est activée via IO-Link, elle ne peut être terminée que via IO-Link. En cas de tentative de terminer la simulation via les boutons de l'appareil, 📋 s'affiche.
11.6.2.1 Paramétrage au moyen des boutons de l'appareil : Simulation
▶ Ouvrir le menu EF > SIM.
▶ Sélectionner S. FLW ou S. TMP et régler la valeur process à simuler :
- Appuyer sur ▲ ou ▼ jusqu'à ce que la valeur process souhaitée soit atteinte.
- Les affichages d'avertissement / d'erreur OL, crOL, UL et crUL apparaissent en cas de dépassement vers le bas ou vers le haut de la plage de mesure.
▶ Sélectionner S. Tim et régler la durée de la simulation en minutes.
▶ Sélectionner S. On et régler la fonction :
- On : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous S. Tim. Annulation avec n'importe quel bouton.
• OFF : Simulation non active.
11.6.3 Localisation optique
Le capteur peut être localisé à distance sur le site via l'interface IO-Link.
Cette fonction n'est disponible que via l'interface IO-Link.
Lors de l'exécution de la commande via l'interface IO-Link, les LED d'état de commutation clignotent et l'indication « IO-Link » clignote à l'afficheur.
▶ Désactiver la fonction via IO-Link ou en appuyant sur n'importe quel bouton de l'appareil.
11.6.4 Lire les valeurs des totalisateurs
Pour les totalisateurs les valeurs suivantes peuvent être lues à tout moment :
Valeurs de totalisateur Vol.1 et Vol.2
- Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro du totalisateur)
• Valeur avant la dernière remise à zéro du totalisateur - Temps depuis la dernière remise à zéro du totalisateur
Totalisateur de durée de vie (sur toute la durée de fonctionnement)
- Débit cumulé dans le sens préféré (= sens positif de débit)
- Débit cumulé dans le sens non préféré (= sens négatif de débit).
• Débit total (indépendamment du sens du débit)
Lecture via les boutons de l'appareil : Valeurs des totalisateurs
▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner Vol.x et lire les valeurs de consommation.
11.6.5 Mémoire
L'appareil sauvegarde les valeur process maximum et minimum mesurées.
La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.
Valeurs sélectionnables :
• Lo. F : Mémoire valeur minimum pour le débit
• Hi. F : Mémoire valeur maximum pour le débit
• Lo. T : Mémoire valeur minimum pour la température
• Hi. T : Mémoire valeur maximum pour la température
Les valeurs sauvegardées ne peuvent être réinitialisées que via l'interface IO-Link.
Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.
11.6.5.1 Paramétrage au moyen des boutons de l'appareil : Mémoire
Afficher la mémoire :
▶ Ouvrir le menu EF > MEM.
▶ Sélectionner Lo.x ou Hi.x pour afficher la valeur process minimale ou maximale mesurée.
Effacer la mémoire :
▶ Ouvrir le menu EF > MEM.
▶ Sélectionner Lo.x ou Hi.x.
▶ Maintenir appuyé ▲ ou ▼.
▷ ---- est affiché.
▶ Appuyer brièvement sur ●.
12 Correction du défaut
L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.
Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.
Les signaux d'état sont classifiés selon la recommandation Namur NE107.
Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.
En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.
Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface ➕ IO-Link sur documentation.ifm.com.
12.1 Messages d'avertissement
| Affichage | Problème / marche à suivre |
| • Short circuit OUT1• La LED d’état de commutation pour OUT1 clignote | Court-circuit de la sortie 1.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1. |
| • Short circuit OUT2• La LED d’état de commutation pour OUT2 clignote | Court-circuit de la sortie 2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2. |
| • Short circuit OUT1 / OUT2• Les LED d’état de commutation pour OUT1 et OUT2 clignotent | Court-circuit des deux sorties.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2. |
| • Over limit (OL) | Plage d’affichage dépassée.► ▶ Vérifier la plage de mesure. |
| • Under limit (UL) | Plage d’affichage non atteinte.► ▶ Vérifier la plage de mesure. |
| • ☐(lors de la tentative de modifier un réglage de paramètre) | Le paramétrage via les boutons est bloqué.► ▶ Déverrouiller l’appareil à l’aide des boutons.- ou -► ▶ Terminer le paramétrage via IO-Link.- ou -► Déverrouiller l’appareil via IO-Link. |
| • Afficheur assombri | Température interne de l’appareil trop chaude (→ Eléments de service et d’indication).► ▶ Refroidir l’appareil. |
| • IO-Link (clignotant)• Les LED d’état de commutation pour OUT1 et OUT2 clignotent rapidement | La fonction IO-Link pour l’identification optique de l’appareil est active.► Désactiver la fonction IO-Link. |
En cas de défaut les sorties se comportent selon le réglage FOU = OU. Exception : Court-circuit.
12.2 Messages d'erreur
| Affichage | Problème / marche à suivre |
| ERROR | Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil. |
| Afficheur désactivé. | Température de l'appareil trop chaude (→ Eléments de service et d'indication).► Refroidir l'appareil.- ou -L'afficheur est éteint.► ▶ Désélectionner le réglage OFF sous diS. B.- ou -Tension d'alimentation trop basse.► Vérifier la tension d'alimentation. |
| Parameter Error (PARA) | Paramétrage en dehors de la plage valable.► ▶ Vérifier le paramétrage. |
| Flow Error (ERROR) | Erreur lors de la mesure de débit.► ▶ Vérifier la mesure de débit.► Remplacer l'appareil. |
| Erreur de température (ERROR) | Erreur lors de la mesure de température.► ▶ Vérifier la mesure de température.► Remplacer l'appareil. |
| Critical over limit (cr. OL) | Plage de détection dépassée.► ▶ Vérifier la plage de mesure. |
| Critical under limit (cr. UL) | Plage de détection de la température n'est pas atteinte.► ▶ Vérifier la plage de température. |
En cas d'erreur, les sorties se comportent selon leur réglage sous FOU.
13 Maintenance, réparation et élimination
Entretien :
▶ Définir des intervalles de vérification du calibrage adaptés aux exigences du process. Recommandation : tous les 12 mois.
▶ Nettoyer l'afficheur en cas de forte souillure.
En cas d'utilisation de fluides ayant une tendance à la formation de dépôts :
▶ Vérifier le tube de mesure à intervalles réguliers et le nettoyer si nécessaire.
Réparation :
L'appareil ne doit être réparé que par le fabricant.
▶ En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
Elimination :
▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
14 Réglage usine
| Paramètre | SM4020 SM4120 | SM6020 SM6120 SM6420 | SM6621 | SM7020 SM7120 SM7420 | SM7621 | SM8020 SM8120 SM8420 | SM8621 | SM8030 SM8130 |
| SEL1 | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW |
| ou1 | Hno | Hno | Hno | Hno | Hno | Hno | Hno | Hno |
| SP1 / FH1 | 600 ml/min | 5,00 l/min | 1,32 gal/min | 10,0 l/min | 2,64 gal/min | 20 l/min | 5,28 gal/min | 33,3 l/min |
| rP1 / FL1 | 548 ml/min | 4,64 l/min | 1,22 gal/min | 9,2 l/min | 2,44 gal/min | 18,4 l/min | 4,87 gal/min | 30,7 l/min |
| FSP1 | -20 °C | -20 °C | -4 °F | -20 °C | -4 °F | -20 °C | -4 °F | -20 °C |
| FEP1 | 3000 ml/min 80 °C | 25 l/min 80 °C | 6,6 gal/min 176 °F | 50 l/min 80 °C | 13,21 gal/min 176 °F | 100 l/min 80 °C | 26,42 gal/min 176 °F | 166,7 l/min 80 °C |
| FrP1 | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz | 1000 Hz |
| ImPS | 0,001 | 0,001 | 0,0002 | 0,01 | 0,002 | 0,01 | 0,002 | 0,01 |
| ImPR | YES | YES | YES | YES | YES | YES | YES | YES |
| FOU1 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| SEL2 | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW | FLOW |
| ou2 | I | I | I | I | I | I | I | I |
| ASP2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| AEP2 | 3000 ml/min | 25 l/min | 6,6 gal/min | 50 l/min | 13,21 gal/min | 100 l/min | 26,42 gal/min | 250 l/min |
| SP2 / FH2 | 1200 ml/min | 10 l/min | 2,64 gal/min | 20 l/min | 5,28 gal/min | 40 l/min | 10,57 gal/min | 66,7 l/min |
| rP2 / FL2 | 1148 ml/min | 9,63 l/min | 2,54 gal/min | 19,2 l/min | 5,07 gal/min | 38,4 l/min | 10,15 gal/min | 64 l/min |
| DIn2 | +EDG | +EDG | +EDG | +EDG | +EDG | +EDG | +EDG | +EDG |
| FOU2 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| uni. F | ml/min | l/min | gal/min | l/min | gal/min | l/min | gal/min | l/min |
| uni. T | °C | °C | °F | °C | °F | °C | °F | °C |
| dAP | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| dST | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 |
| P-n | PnP | PnP | PnP | PnP | PnP | PnP | PnP | PnP |
| LFC | 5,0 ml | 0,05 /min | 0,01 gal/min | 0,01 l/min | 0,03 gal/min | 0,2 l/min | 0,05 gal/min | 0,2 l/min |
| Fdir | + | + | + | + | + | + | + | + |
| rTo1 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| rTo2 | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| FPro1 | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ |
| FPro2 | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ | 0+ |
| LanG | EN | EN | EN | EN | EN | EN | EN | EN |
| diS. L | L3 | L3 | L3 | L3 | L3 | L3 | L3 | L3 |
| diS. U | d3 | d3 | d3 | d3 | d3 | d3 | d3 | d3 |
| diS. B | 75 % | 75 % | 75 % | 75 % | 75 % | 75 % | 75 % | 75 % |
| col. F | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh |
| col. T | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh |
| col. V | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh | bk/wh |
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 CYBERSÉCURITÉ
- 3 TRANSPORT, MANUTENTION ET STOCKAGE
- 4 USAGE PRÉVU
- 4.1 APPLICATIONS
- 5 FONCTIONNEMENT
- 5.1 OPTIONS POUR LA SORTIE OUT1
- 5.2 OPTIONS POUR LA SORTIE OUT2
- 5.3 IO-LINK
- 6 MONTAGE
- 6.1 RACCORD PROCESS
- 6.2 POSITION DE MONTAGE
- 6.2.1 POSITION DE MONTAGE RECOMMANDÉE
- 6.2.2 POSITION DE MONTAGE DÉCONSEILLÉE
- 7 RACCORDEMENT ÉLECTRIQUE
- 8 ELÉMENTS DE SERVICE ET D'INDICATION
- 9 MENU
- 9.1 MENU PRINCIPAL ET SOUS-MENUS
- 10 MISE EN SERVICE
- 11 PARAMÉTRAGE
- 11.1 PARAMÉTRAGE AU MOYEN DES BOUTONS DE L'APPAREIL
- 11.2 PARAMÉTRAGE VIA IO-LINK
- 11.3 CONFIGURATION DE SORTIE
- 11.3.1 SIGNAL DE COMMUTATION POUR LA SURVEILLANCE DE VALEUR LIMITE
- 11.3.2 SIGNAL DE COMMUTATION POUR LE SENS DU DÉBIT
- 11.3.3 SURVEILLANCE DU VOLUME CONSOMMÉ (FONCTION TOTALISATEUR)
- 11.3.3.1 SIGNAL DE COMMUTATION DU TOTALISATEUR
- 11.3.3.2 SIGNAL D'IMPULSION DU TOTALISATEUR
- 11.3.4 SIGNAL ANALOGIQUE
- 11.3.5 SIGNAL FRÉQUENCE
- 11.3.6 COMPORTEMENT DES SORTIES EN CAS DE DÉFAUT
- 11.3.7 SORTIE DÉSACTIVÉE
- 11.4 CONFIGURATION DE L'APPLICATION
- 11.4.1 UNITÉ DE MESURE STANDARD
- 11.4.2 VALEUR PROCESS POUR OUT1 ET OUT2
- 11.4.3 AMORTISSEMENT
- 11.4.4 TEMPORISATION DE DÉMARRAGE
- 11.4.5 POLARITÉ DE SORTIE
- 11.4.6 SUPPRESSION DE FAIBLES DÉBITS
- 11.4.7 SENS DU DÉBIT
- 11.4.8 REMISE À ZÉRO DU TOTALISATEUR
- 11.4.9 TYPE DE COMPTAGE DES TOTALISATEURS
- 11.4.10 VERROUILLAGE / DÉVERROUILLAGE
- 11.4.11 REMETTRE L'APPAREIL À ZÉRO
- 11.5 RÉGLAGES DE L'AFFICHEUR
- 11.5.1 LANGUE DE L'AFFICHAGE
- 11.5.2 AGENCEMENT DE L'AFFICHAGE
- 11.5.3 FRÉQUENCE DE RAFRAÎCHISSEMENT DE L'AFFICHAGE
- 11.5.4 ROTATION DE L'AFFICHEUR
- 11.5.5 LUMINOSITÉ DE L'AFFICHEUR
- 11.5.6 RÉGLAGE DES COULEURS DE L'AFFICHAGE
- 11.6 FONCTIONS DE DIAGNOSTIC ET DE SERVICE
- 11.6.1 INFORMATIONS SUR L'APPAREIL
- 11.6.2 SIMULATION
- 11.6.3 LOCALISATION OPTIQUE
- 11.6.4 LIRE LES VALEURS DES TOTALISATEURS
- 11.6.5 MÉMOIRE
- 12 CORRECTION DU DÉFAUT
- 12.1 MESSAGES D'AVERTISSEMENT
- 12.2 MESSAGES D'ERREUR
- 13 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 14 RÉGLAGE USINE
Марка : IFM
Модель : SM8120
Категория : детектор
