Type de produit	Haut-parleur 6x9 pouces
Marque	Jensen
Modèle	XS6090
Diamètre du woofer	6" x 9" (152 x 229 mm)
Réponse en fréquence	32 Hz - 35 kHz
Puissance nominale (RMS)	100 W
Puissance crête	400 W
Impédance	4 Ohms
Sensibilité	≥91 dB (1W/1m)
Matériau du cône	Polypropylène renforcé au mica, moulé par injection
Matériau de suspension	Caoutchouc nitrile
Type de tweeter	Dôme en soie de 25 mm
Aimant	20 oz (567 g)
Xmax	4.5 mm
Profondeur de montage	85 mm
Découpe de montage	150 x 218 mm
Hauteur de la grille	29 mm
Hauteur du tweeter	11 mm
Matériau du panier	Acier résonant, noir, résistant à la déformation
Araignées ventilées	Oui, pour une meilleure dissipation thermique
Grilles incluses	Oui, en maille métallique
Garantie	1 an limitée (États-Unis et Canada)
Installation	Remplacement direct de haut-parleurs standardisés

FOIRE AUX QUESTIONS - XS6090 JENSEN

Comment installer le haut-parleur Jensen XS6090 ?

Débranchez la batterie, retirez l'ancien haut-parleur, connectez les fils en respectant la polarité (fil rayé = négatif), montez le nouveau haut-parleur et rebranchez la batterie. Consultez le guide du propriétaire du véhicule avant de débrancher la batterie.

Quelle est l'impédance du XS6090 ?

L'impédance est de 4 Ohms, compatible avec la plupart des autoradios et amplificateurs.

Quelle puissance puis-je envoyer à ce haut-parleur ?

La puissance RMS est de 100 W et la puissance crête de 400 W. Assurez-vous que votre amplificateur ne dépasse pas ces valeurs pour éviter d'endommager le haut-parleur.

Le haut-parleur est-il adapté à ma voiture ?

Le XS6090 est conçu pour un remplacement direct des haut-parleurs 6x9 pouces. Vérifiez la profondeur de montage (85 mm) et la découpe (150x218 mm) avant l'achat.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de haut-parleur de calibre approprié (18-16 AWG). Respectez la polarité : le fil rayé est négatif (-).

Comment nettoyer les grilles du haut-parleur ?

Retirez les grilles et nettoyez-les avec un chiffon doux légèrement humide. Évitez les produits chimiques agressifs. Ne nettoyez pas les cônes directement.

Que faire si le son est déformé ?

Vérifiez la polarité des connexions, assurez-vous que la puissance de l'amplificateur est adaptée, et que le haut-parleur n'est pas obstrué. Ajustez les réglages d'égalisation.

Le haut-parleur est-il garanti ?

Oui, une garantie limitée d'un an pour les États-Unis et le Canada. Conservez votre reçu comme preuve d'achat.

Puis-je utiliser ce haut-parleur sans amplificateur ?

Oui, il peut être connecté directement à un autoradio, mais pour de meilleures performances, utilisez un amplificateur externe.

Que faire si le haut-parleur ne fonctionne pas après installation ?

Vérifiez les connexions, la polarité, et assurez-vous que la batterie est rebranchée. Si le problème persiste, contactez le service client Jensen au 1-888-921-4088.

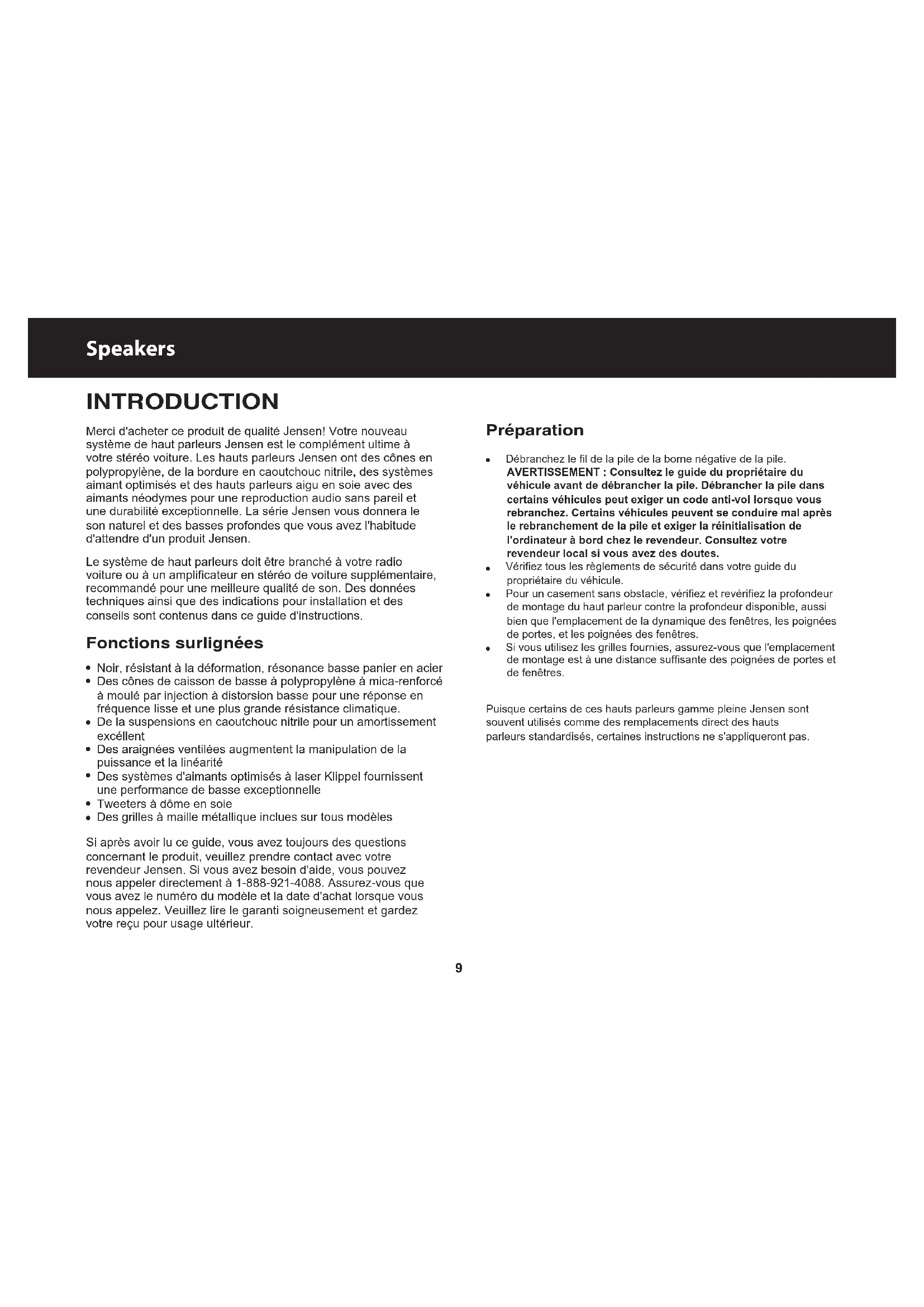

MODE D'EMPLOI XS6090 JENSEN

Préparation

Merci d'acheter ce produit de qualité Jensen! Voiture nouveau système de haut-parleurs Jensen est le complément ultime à sauter stéreo voiture. Les hauts-parleurs Jensen ont des cônes en polypropylène, de la cordure en caoutchouc nitrile, des systèmes aimant optimisés et des hauts-parleurs aigu en soie avec des aimants néodymes pour une reproduction audio sans pareil et une durabilité exceptionnelle. La série Jensen vous donne le son naturel et des basses profondes que vous avez l'habitude d'attendre d'un produit Jensen.

Le système de haut-parleurs doit être branché à votre radio voiture ou à un amplificateur en stéréo de voiture supplémentaire, pour une meilleure qualité de son. Des données techniques ainsi que des indications pour l'installation et des conseils sont contenus dans ce guide d'instructions.

Fonctions sur lignées

• Noir, résistant à la déformation, panier en acier résonanceasсе
• Des cônes de caisson de basse à polypropylène à mica-renforcé, moulé par injection, à distorsion basse pour une réponse en fréquence lisse et une plus grande résistance climatique.
• Des suspensions en caoutchouc nitrile pour un amortissement excellent
• Des araignées ventilées augmentent la manipulation de la puissance et la linéarité
• Des systèmes d'aimants optimisés à laser Klippel fournissant une performance de basse exceptionnelle
• Tweeters à dôme en soie
• Des grilles à maille métallique incluses sur tous les modèles

Si après avoir lu ce guide, vous avez toujours des questions concernant le produit, veuillez prendre contact avec votre revendeur Jensen. Si vous avez besoin d'aide, vous pouvez nous appeler directement à 1-888-921-4088. Assurez-vous que vous avez le numéro du modèle et la date d'achat lorsque vous nous appelez. Veuillez lire la garantie soigneusement et gardez votre reçu pour usage ultérieur.

Préparation

• Débranchez le fil de la pile de la borne négative de la pile. AVERTISSEMENT : Consultez le guide du propriétaire du véhicule avant de débrancher la pile. Débrancher la pile dans certains véhicules peut exiger un code anti-vol lorsque vous rebranchez. Certains véhicules peuvent se conduire mal après le rebranchement de la pile et exiger la réinitialisation de l'ordinateur à bord chez le revendeur. Consultez votre revendeur local si vous avez des doutes.
• Vérifiez tous les règlements de sécurité dans votre guide du propriétaire du véhicule. Pour un casement sans obstacle, vérifiez et vérifiez la profondeur de montage du haut-parleur contre la profondeur disponible, ainsi que l'emplacement de la dynamique des fenêtres, les poignées de portes, et les poignées des fenêtres.
• Si vous utilisez les grilles fournies, assurez-vous que l'emplacement de montage est à une distance suffisante des poignées de portes et de fenêtres.

Puisque certains de ces hauts-parleurs gamme pleine Jensen sont souvent utilisés comme des remplacements directs des hauts-parleurs standardisés, certaines instructions ne s'appliqueront pas.

Premiers pas vers l'installation de base

Étape 1: Enlevez le haut-parleur existant. Étape 2: Positionnez le nouveau haut-parleur et alignez avec les trous de montage existants. Étape 3: Attachez les bornes de haut-parleur négative (-) et positive (+) (voir Figure 2). Assurez-vous que vous observez la bonne polarité lorsque vous branchez les fils (le fil rayé est négatif). Étape 4: Si vous n'utilisez pas de grilles d'usine, attachez la grille. Étape 5: Montez le haut-parleur (utilisez le matériel d'usine ou possible). Étape 6: Rebranchez la borne de pile négative.

FIGURE 1 - INSTALLATION DU PANNEAU DE PORTE

FIGURE 2 - BRANCHER LES FILS DE HAUT-PARLEUR

FIGURE 3 - INSTALLATION DE PLATINE ARRIERE

	XS525	XS650	XS5768	XS6090
Diamètre du caisson de basse Réponse fréquence	5.25"	6.5"	5"x7" / 6"x8"	6"x9"
	45Hz - 35kHz (-3dB)	42Hz - 30kHz (-3dB)	42Hz - 30kHz (-3dB)	32Hz - 35kHz (-3dB)
Manipulation de puissance	60 Watts RMS	70 Watts RMS	70 Watts RMS	100 Watts RMS
	240 Watts Peak	280 Watts Peak	280 Watts Peak	400 Watts Peak
Matière de Woofer	Polypropylène Mica- renforcé à Moulé par	Polypropylène Mica- renforcé à Moulé par	Polypropylène Mica- renforcé à Moulé par	Polypropylène Mica-renforcé à Moulé par Injection Caoutchouc
Matière de Suspensions Haut Parleur d'igu	Injection Caoutchouc Nitrile	Injection Caoutchouc Nitrile	Injection Caoutchouc Nitrile	Nitrile
	20mm Tweeter à dôme sole	25mm Tweeter à dôme sole	25mm Tweeter à dôme sole	25mm Tweeter à dôme sole
				13mm Tweeter à dôme sole
Sensibilité (1W/1m)	90dB	91dB	92dB	super 91dB
Poids de l'Aimant	10 oz	13 oz	13 oz	20 oz
Xmax (mm)	3.0mm	3.4mm	3.4mm	4.5mm
Impedance	4 Ohm	4 Ohm	4 Ohm	4 Ohm
Profondeur de montage	2.0" (51.5mm)	2.05" (52mm)	2.20" (56mm)	3.35" (85mm)
Découpe de montage Hauteur des grilles	4.45" (113mm)	5.05" (128mm)	5.05" x 7.1" (128 x 181mm)	5.9" x 8.58" (150 x 218mm)
	0.87" (22mm)	1.06" (27mm)	1.0" (25.5mm)	1.15" (29mm)
Hauteur des Tweeter	0.67" (17mm)	0.88" (22.5mm)	0.65" (16.5mm)	0.45" (11mm)

Garanti limité d'un an états-unis et canada

Durée du garantie : Ce garantie de Dual Electronics Corporation sera effectif pour une période d'un an à partir de la date du premier achat.

Personne protégée: Ce garantie sera exécutable par le propriétaire d'origine pendant la période de garantie tant que la preuve de la date d'achat d'un vendeur autorisé est présentée chaque fois que le service de garantie est exigé.

Ce qui est couvert : À l'exception de ce qui est spécifique ci-dessous, ce garantie couvre tous les défauts en matériel et en artisanat dans ce produit. Le suivant n'est pas couvert : dégâts résultant d'un accident ; mauvaise manipulation, abus, négligence, modification du produit, mauvaise installation, voltage de ligne incorrect, dépannage non authorisé, si les instructions fournies avec le produit n'ont pas été suivies, dégâts ayant eu lieu pendant la transportation (les revendications doivent être présentées au transporteur), tout plexiglas compris avec le produit, élimination du statique de voliture ou d'autres interférences électriques, tout produit acheté en dehors des États-Unis ou Canada, ou dont le numéro de série a été effacé, modifié ou enlevé.

Acheteurs aux États-Unis : Veuillez téléphoner au Jensen Customer Service à 1-888-921-4088. Nous vous informerons du nom et de l'adresse d'une station de dépannage autorisée qui va dépanner le produit, ou nous vous aviserons d'envoyer le produit à un centre d'entretien d'usine.

Acheteurs Canadiens : Le produit doit être retourné au vendeur de qui il a été acheté et le vendeur dépannera le produit ou fera dépanner le produit. Si la transportation du produit est exigée, il doit être emballé correctement. La facture d'origine du produit doit être incluse avec le produit comme preuve du garantie.

Ce que nous payons : Nous payerons tous les coûts de travail et de matériel exigés pour dépanner le produit, mais vous devez payer tous les coûts du travail pour l'enlevement et/ou installation du produit. Si le produit est transporté pour l'entretien garanti, vous

devez payer les frais de transportation du départ, mais Dual Electronics Corporation va payer la transportation du retour si le produit est retourné à un adresse à l'intérieur des Etats-Unis ou du Canada. Limitation des garanties impliquées ou statutaires et conditions

Exclusions: La responsabilité d' Dual Corp est limité au dépannage ou remplacement, à notrechioix, de tout produit defectieux et ne comprendra pas des dommages accessoires ou indirects ou spéciaux de n'importe qu'elle sorte. CE GARANTI EST EXCLUSIF ET AU LIEU DE TOUT OU N'IMPORTTE QUEL AUTRE GARANTI EXPRIME OU IMPLIQUE Y COMPRIS SANS LIMITATIONS LES GARANTIS IMPLIQUES DE MARCHANDABILITE ET CAPACITE POUR UN BUT PARTICULIER ET TOUT OBLIGATION, RESPONSABILITE DRIUT REVENDICATION OU REMDE EN CONTRAT OU TORT SI OU NON EMANANT DE LA NEGLIGENCE DE LA SOCIETE, ACTuelles OU IMPLIQUEEE, AUCUNE PERSONNE OU REPRESENTANT N'EST AUTORISEE A ASSUMER DE LA PART DE LA SOCIETE TOUT AUTRE RESPONSABILITE RELATIVEMENT A LA VENTE DE CE PRODUIT. EN AUCUN CAS LA SOCIETE SERA RESPONSABLE POUR DES DOMMAGES ACCESSOIRES OU INDIRECTS.
