KM 27 - Téléphone de bureau TIPTEL - Notice d'utilisation et mode d'emploi gratuit

Marque	Tiptel
Modèle	KM 27
Type de produit	Module de touches d'extension pour téléphone de bureau
Compatibilité	Téléphones Tiptel 3110, 3120, 3130
Nombre maximum de modules	Jusqu'à 3 par téléphone
Alimentation	Via le téléphone hôte (PoE ou secteur)
Connexion au téléphone	Prise AUX du téléphone
Câble de connexion	Inclus, à brancher entre le téléphone et le module
Touches programmables	Oui, via l'interface web du téléphone
Installation	Emboîter les pattes de connexion et brancher le câble AUX
Configuration	Via l'interface web du téléphone (wiki.tiptel-info.de)
Consignes de sécurité	Se référer à la notice du téléphone
Déclaration CE	Incluse dans la notice du téléphone
Recyclage	Suivre les instructions du téléphone
Entretien	Nettoyer avec un chiffon doux et sec
Contenu de l'emballage	Module KM 27 et câble de connexion

FOIRE AUX QUESTIONS - KM 27 TIPTEL

Comment connecter le module KM 27 au téléphone ?

Placez le module à côté du téléphone, emboîtez les pattes de connexion dans les fentes sur le côté du téléphone, puis poussez le module vers l'arrière pour l'emboîter. Ensuite, branchez le câble de connexion à la prise AUX du téléphone et placez-le dans la fente en direction du module.

Puis-je connecter plusieurs modules KM 27 à un seul téléphone ?

Oui, les téléphones Tiptel 3110, 3120 et 3130 peuvent accueillir jusqu'à 3 modules KM 27 chacun. Pour ajouter un module supplémentaire, répétez l'opération sur le côté du module précédent.

Comment configurer les touches du module KM 27 ?

Après avoir rebranché l'alimentation, accédez à l'interface web du téléphone. Les modules d'extension s'affichent automatiquement et vous pouvez assigner des fonctions aux touches.

Le module KM 27 est-il compatible avec tous les téléphones Tiptel ?

Non, le module KM 27 est conçu uniquement pour les téléphones Tiptel 3110, 3120 ou 3130.

Comment alimenter le module KM 27 ?

Le module est alimenté via le téléphone hôte, que ce soit par PoE (câble LAN) ou par alimentation secteur du téléphone. Aucune alimentation supplémentaire n'est nécessaire.

Que faire si le module n'est pas reconnu par le téléphone ?

Vérifiez que le câble de connexion est correctement branché sur la prise AUX du téléphone et que le module est bien emboîté. Redémarrez le téléphone en débranchant puis rebranchant l'alimentation.

Puis-je utiliser le module KM 27 avec un téléphone d'une autre marque ?

Non, le module KM 27 est spécifiquement conçu pour les téléphones Tiptel 3110, 3120 et 3130. Il n'est pas compatible avec d'autres marques.

Comment nettoyer le module KM 27 ?

Débranchez l'alimentation du téléphone avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits abrasifs ou de liquides.

Où trouver l'aide pour la configuration avancée ?

Consultez le wiki en ligne à l'adresse http://wiki.tiptel-info.de/ pour des instructions détaillées sur la configuration des touches et du téléphone.

Que faire si un câble est endommagé ?

Si le câble de connexion est endommagé, remplacez-le par un câble compatible. Contactez le service client Tiptel ou un revendeur agréé pour obtenir une pièce de rechange.

MODE D'EMPLOI KM 27 TIPTEL

Guide d'utilisation (fr)

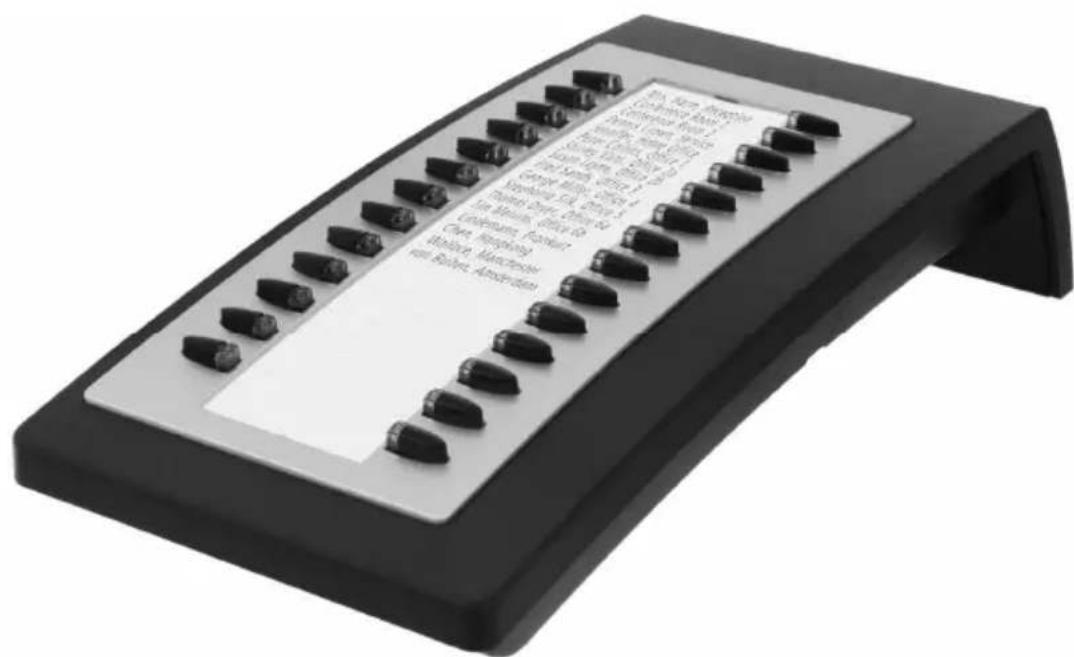

tiptel KM 27

tiptel

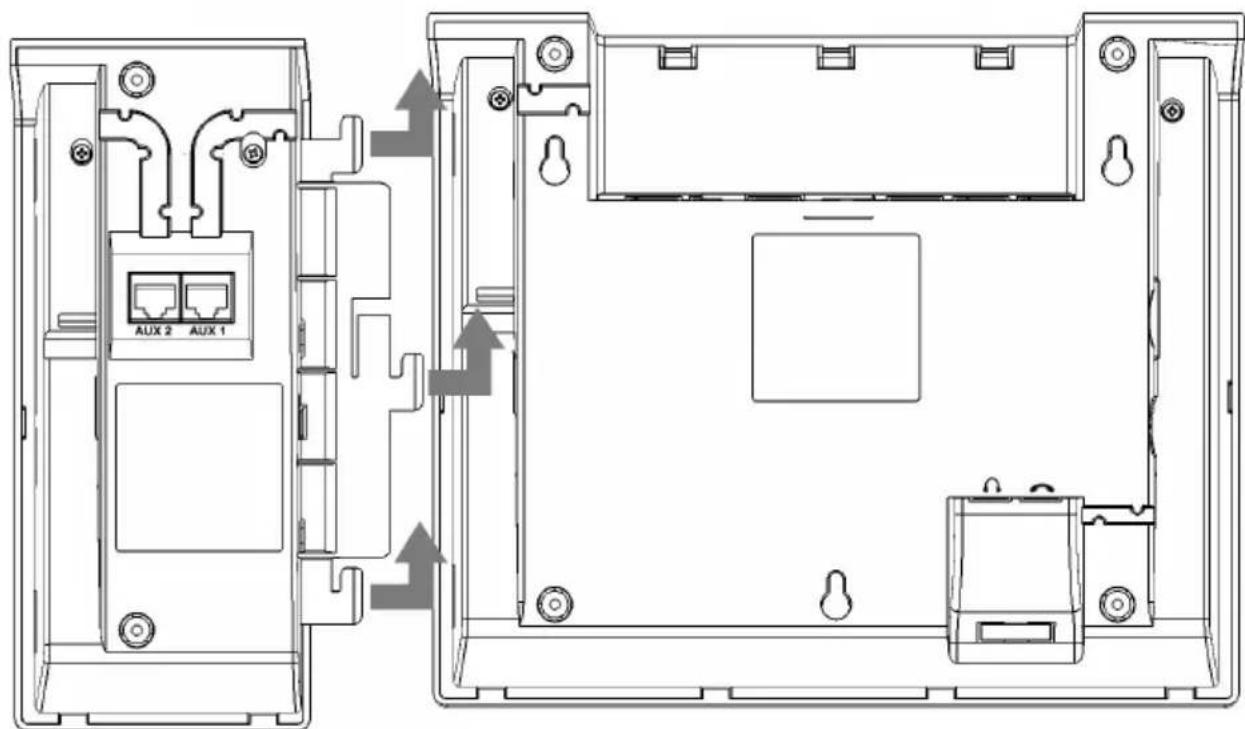

Assemblage

Débranche l'alimentation électrique du téléphone en débranchant le cable LAN (alimentation via PoE) ou en débranchant l'alimentation secteur.

Positionnez le module de touches KM 27 à côté du téléphone.

Emboitez les pattes de connexion dans les fentes prévues à cet effet sur le câte du téléphone et poussez le module vers l'arrière du téléphone afin de l'emboîter dans celui-ci.

Connection des cables

Pour connecter le cable, tournez le téléphone et le module à l'envers. Ensuite, connectez le cable à la prise AUX du téléphone et placez le cable dans la fente en direction du module d'extension. Le cable de connexion doit être plié sur lui-même d'un tour (90 degrés), pour être place dérière les crochets, puis connecter à la prise AUX1.

Connexion de modules supplémentaires

Les téléphones tiptel 3110, tiptel 3120, et tiptel 3130 peuvent accueillir jusqu'à 3 modules de touches KM 27 chacun.

Pour connecter un autre module de touches, refaites la même manipulation sur le côté du module précédent.

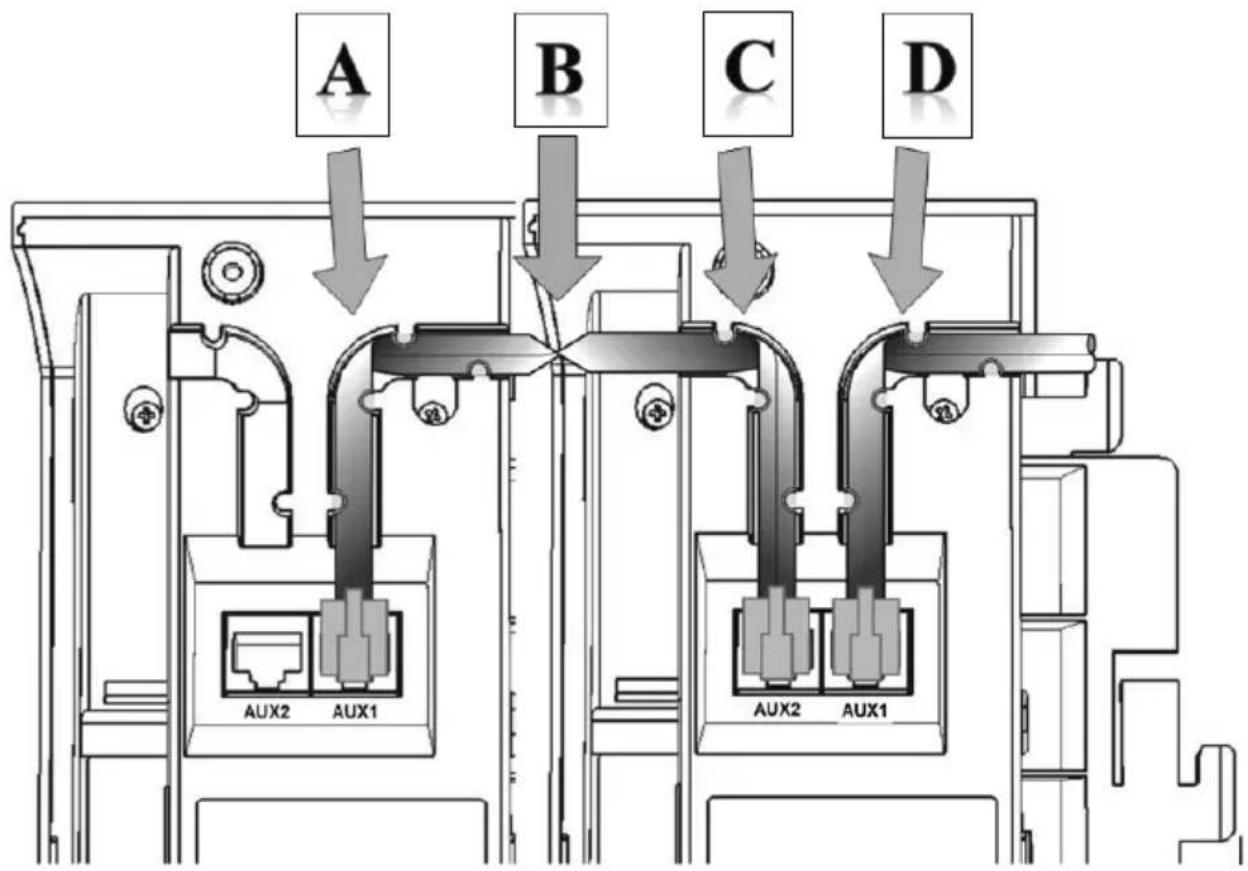

Pour connecter le cable, tournez le téléphone et le module à l'envers. Ramenez le cable de connexion au milieu du module puis faites le passer dans la fente (à l'endroit [B]). En arrivant à l'endroit [C], pliez à un angle de 90 degrés puis passez sous les crochets pour le connecter dans la prise AUX2. A l'endroit [B], tournez le cable par un demi-tour. Puis à l'endroit [A], pliez à un angle de 90 degrés, en dessous des crochets pour le brancher sur la prise AUX1.

Configuration des touches de fonction

Rebranche l'alimentation du téléphone.

Sur l'interface web du téléphone, les modules d'extension sont affichés automatiquement et vous pouvez assigner des fonctions aux touches des modules.

Veuillez trouverlaide pour laconfiguration dutelephonea1adresse suivante: http://wiki.tiptel-info.de/.

Consignes de sécurité, garantie, déclaration de conformité CE et recyclage

Le module de touches KM 27 est concu pour etre connecte uniquelyment sur les telephones tiptel 3110, tiptel 3120 ou tiptel 3130.

Veuillez vous reférer aux instructions de sécurité, garantie, déclarations de conformité CE et informations de recyclage du téléphone. Toutes ces instructions s'appliquent également au modules de touches KM 27.
